两井间巷道贯通测量设计及误差预计
煤矿井下巷道贯通测量的误差预计与控制

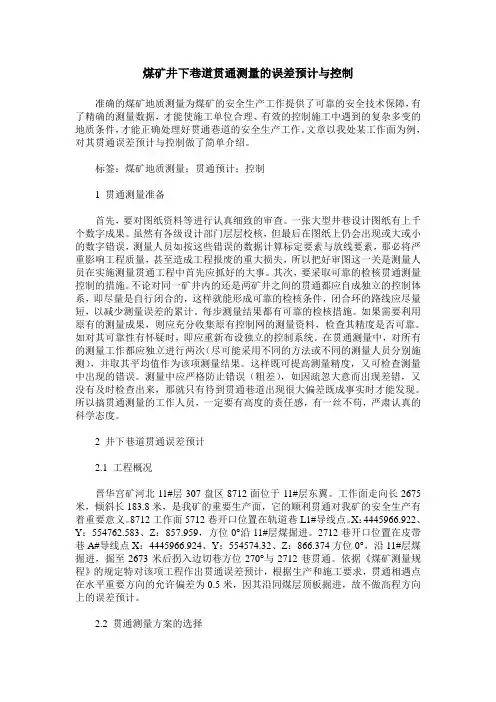

煤矿井下巷道贯通测量的误差预计与控制准确的煤矿地质测量为煤矿的安全生产工作提供了可靠的安全技术保障，有了精确的测量数据，才能使施工单位合理、有效的控制施工中遇到的复杂多变的地质条件，才能正确处理好贯通巷道的安全生产工作。
文章以我处某工作面为例，对其贯通误差预计与控制做了简单介绍。
标签：煤矿地质测量；贯通预计；控制1 贯通测量准备首先，要对图纸资料等进行认真细致的审查。
一张大型井巷设计图纸有上千个数字成果。
虽然有各级设计部门层层校核，但最后在图纸上仍会出现或大或小的数字错误，测量人员如按这些错误的数据计算标定要素与放线要素，那必将严重影响工程质量，甚至造成工程报废的重大损失，所以把好审图这一关是测量人员在实施测量贯通工程中首先应抓好的大事。
其次，要采取可靠的检核贯通测量控制的措施。
不论对同一矿井内的还是两矿井之间的贯通都应自成独立的控制体系，即尽量是自行闭合的，这样就能形成可靠的检核条件，闭合环的路线应尽量短，以减少测量误差的累计。
每步测量结果都有可靠的检核措施。
如果需要利用原有的测量成果，则应充分收集原有控制网的测量资料，检查其精度是否可靠。
如对其可靠性有怀疑时，即应重新布设独立的控制系统。
在贯通测量中，对所有的测量工作都应独立进行两次（尽可能采用不同的方法或不同的测量人员分别施测），并取其平均值作为该项测量结果。
这样既可提高测量精度，又可检查测量中出现的错误。
测量中应严格防止错误（粗差），如因疏忽大意而出现差错，又没有及时检查出来，那就只有待到贯通巷道出现很大偏差既成事实时才能发现。
所以搞贯通测量的工作人员，一定要有高度的责任感，有一丝不苟，严肃认真的科学态度。
2 井下巷道贯通误差预计2.1 工程概况晋华宫矿河北11#层307盘区8712面位于11#层东翼。
工作面走向长2675米，倾斜长183.8米，是我矿的重要生产面，它的顺利贯通对我矿的安全生产有着重要意义。
8712工作面5712巷开口位置在轨道巷L1#导线点。
贯通测量误差预计之浅见
贯通测量误差预计之浅见一、贯通测量误差预计的重要性在大型贯通规程中，测量工作起着至关重要的作用。
而贯通误差预计是检验测量方案是否可靠，能否实施的依据。
同时，只有通过贯通误差预计，才能制定出适合贯通工程的正确的测量方案。
二、贯通误差预计与测量设计对某矿14#层422盘区52207巷贯通测量进行《贯通测量误差预计与测量设计》。
预计贯通在K点处，南井与六风井之间直线距离约4㎞，地面导线长约5㎞，井下导线长约6㎞。
根据《规程》规定，结合工程需要，确定贯通相遇点K在水平方向上允许偏差不得超过0.5m。
由于沿同一煤层掘进，高程无偏差。
一）、贯通测量方案的选择本贯通测量仪器，地面、井下统一采用同一台DTM-532型全站仪。
1、地面控制测量本工程为两井间的井巷贯通工程，地面近井点以四个GPS测点：六风井近1、六风井近2、水池、北洋路西四个点为起始点建立平面控制系统，布成方向附合导线，用全站仪三架法进行施测，测后进行严密平差。
以求得六风井近1点、井口的坐标和六风井近1-六风井近2及井口点的方位角、水池点的坐标和水池-北洋路西的方位角，为起始数据，分别引测井下导线。
地面水平角施测按《国家三角测量和精密导线测量规范》有关四等精密导线测量的规定进行。
高程按《国家水准测量规范》有关四等水准测量的规定进行。
3、矿井联系测量及井下导线测量井口点起始，用全站仪经井筒导入坐标高程及施测井下导线，均按7″级导线施测，为了减小风流大的影响，采用三架法測至11#416-1辅巷开始埋设永久点，测永久点时，对准时除采取挡风措施外，采用重垂球，并注意提高对准精度。
测量时按《规程》要求，每测站两测回，同测回上、下半测回互差小于20″，测回间互差小于12″。
4、高程测量高程测量在测导线的同时，按四等水准测量的要求，进行三角高程测量。
垂直角观测符合测量限差要求，仪高和觇标高应用小钢卷尺在观测前后各量一次，两次丈量的互差不应大于4mm，取其平均值作为最终丈量值。

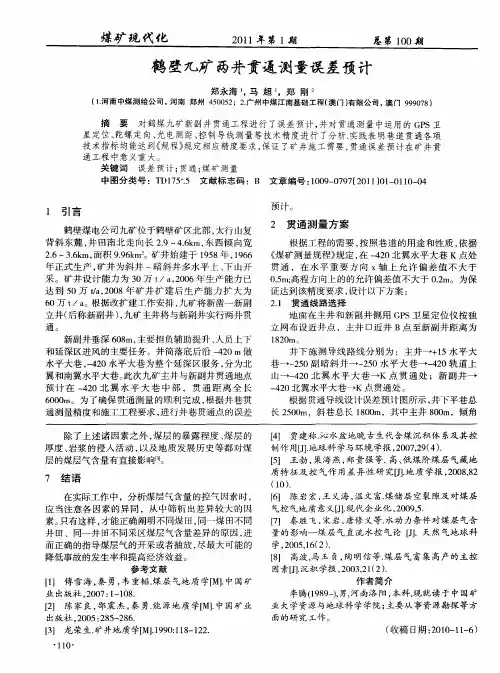

鹤壁九矿两井贯通测量误差预计
１ － ＿ 口
预计 。
鹤壁 煤 电公 司九矿 位 于鹤壁 矿 区北部 ， 行 山复 太 背 斜 东麓 ， 田南 北 走 向长 ２ 井 ． ９～４６ ｍ， 西 倾 向宽 ． ｋ 东 ２６—３ ｋ 面积 ９９ ｋ ． ． ｍ， ６ ．６ ｍ 。矿井 始建 于 １ ５ ９ ８年 ，９ ６ １６ 年 正式 生 产 ， 矿井 为 斜 井 ～暗斜 井 多水 平 上 、 山开 下 采 。矿 井设 计 能力 为 ３ ０万 ｔ ，０ ６年 生 产 能力 已 ／ａ２ ０ 达到 ５ ０万 ｔ ，０ ８年 矿 井 扩 建 后 生 产 能 力 扩 大 为 ／ ２０ ａ ６ Ｏ万 ｔ 。 据 改扩建 工 作安 排 ， 矿将 新凿 一新 副 ／ａ 根 九 立井 （ 称新 副井 ）九 矿 主井将 与新 副井 实行 两井贯 后 ，
摘 要 对鹤 煤 九矿 新 副 井贯通 工 程进 行 了误 差预 计 ， 并对 贯通 测 量 中运 用 的 Ｇ Ｓ卫 Ｐ 星定位 、 陀螺定 向 、 电测 距 、 光 控制 导 线测 量等 技 术精 度进 行 了分 析． 实践表 明巷 道 贯 通各项 技术指标均能达到《 规程》 规定相应精度要求， 保证 了矿井施工需要， 贯通误差预计在矿井贯 通工 程 中意义 重大 。 关 键词 误 差 预计 ； 贯通 ； 煤矿 测 量 中图分 类号 ：Ｔ ７ ＋ 文献 标志 码 ：Ｂ 文章 编号 ：０ ９ ０ ９ （ ０ ）１ ０ — ４ Ｄ１５． ５ １０ — ７ ７ ２ １ ０ — １ ０ ０ １ １
井下 施 测 导 线 路 线 分 别 为 ：主井 一 十 ５水 平 大 １ 巷 一 一 ５ 暗 斜 井 一 一５ ２ ０副 ２ ０水 平 大 巷 一 一 ２ ４ ０轨 道 上 山一 一 ２ ４ ０北 翼 水 平 大 巷 一 Ｋ点 贯 通 处 ；新 副 井 一 ４０北 翼水 平大 巷一 Ｋ点 贯通 处 。 ２ 根 据贯 通导 线设计 误 差预计 图所示 ， 井下 平巷 总 长 ２０ｍ，斜 巷 总 长 １０ ｍ，其 中主井 ８０ ５０ ８０ ０ｍ，倾 角
霄云煤矿两井贯通方案及误差预计

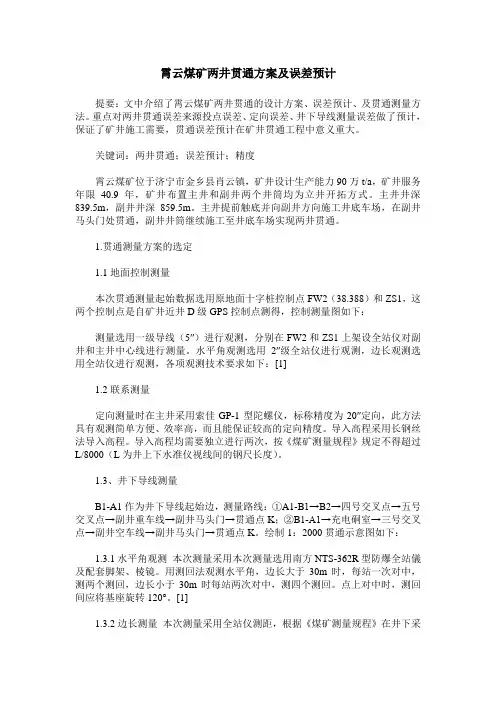

霄云煤矿两井贯通方案及误差预计提要：文中介绍了霄云煤矿两井贯通的设计方案、误差预计、及贯通测量方法。
重点对两井贯通误差来源投点误差、定向误差、井下导线测量误差做了预计，保证了矿井施工需要，贯通误差预计在矿井贯通工程中意义重大。
关键词：两井贯通；误差预计；精度霄云煤矿位于济宁市金乡县肖云镇，矿井设计生产能力90万t/a，矿井服务年限40.9年，矿井布置主井和副井两个井筒均为立井开拓方式。
主井井深839.5m，副井井深859.5m。
主井提前触底并向副井方向施工井底车场，在副井马头门处贯通，副井井筒继续施工至井底车场实现两井贯通。
1.贯通测量方案的选定1.1地面控制测量本次贯通测量起始数据选用原地面十字桩控制点FW2（38.388）和ZS1，这两个控制点是自矿井近井D级GPS控制点测得，控制测量图如下：测量选用一级导线（5″）进行观测，分别在FW2和ZS1上架设全站仪对副井和主井中心线进行测量。
水平角观测选用2″级全站仪进行观测，边长观测选用全站仪进行观测，各项观测技术要求如下：[1]1.2联系测量定向测量时在主井采用索佳GP-1型陀螺仪，标称精度为20″定向，此方法具有观测简单方便、效率高，而且能保证较高的定向精度。
导入高程采用长钢丝法导入高程。
导入高程均需要独立进行两次，按《煤矿测量规程》规定不得超过L/8000（L为井上下水准仪视线间的钢尺长度）。
1.3、井下导线测量B1-A1作为井下导线起始边，测量路线：①A1-B1→B2→四号交叉点→五号交叉点→副井重车线→副井马头门→贯通点K；②B1-A1→充电硐室→三号交叉点→副井空车线→副井马头门→贯通点K。
绘制1：2000贯通示意图如下：1.3.1水平角观测本次测量采用本次测量选用南方NTS-362R型防爆全站儀及配套脚架、棱镜。
用测回法观测水平角，边长大于30m时，每站一次对中，测两个测回，边长小于30m时每站两次对中，测四个测回。
点上对中时，测回间应将基座旋转120°。
煤矿巷道贯通误差标准[某煤矿贯通测量误差预计]

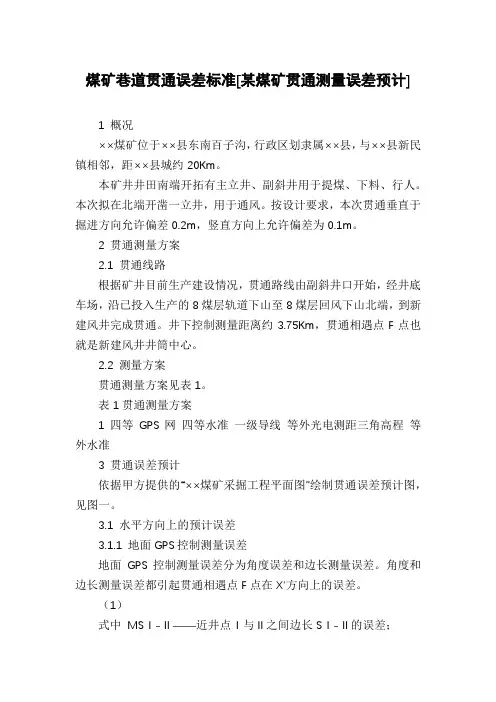

![煤矿巷道贯通误差标准[某煤矿贯通测量误差预计]](https://img.taocdn.com/s3/m/75f64cf6dd36a32d72758124.png)
煤矿巷道贯通误差标准[某煤矿贯通测量误差预计]1 概况××煤矿位于××县东南百子沟，行政区划隶属××县，与××县新民镇相邻，距××县城约20Km。
本矿井井田南端开拓有主立井、副斜井用于提煤、下料、行人。
本次拟在北端开凿一立井，用于通风。
按设计要求，本次贯通垂直于掘进方向允许偏差0.2m，竖直方向上允许偏差为0.1m。
2 贯通测量方案2.1 贯通线路根据矿井目前生产建设情况，贯通路线由副斜井口开始，经井底车场，沿已投入生产的8煤层轨道下山至8煤层回风下山北端，到新建风井完成贯通。
井下控制测量距离约3.75Km，贯通相遇点F点也就是新建风井井筒中心。
2.2 测量方案贯通测量方案见表1。
表1贯通测量方案1 四等GPS网四等水准一级导线等外光电测距三角高程等外水准3 贯通误差预计依据甲方提供的“××煤矿采掘工程平面图”绘制贯通误差预计图，见图一。
3.1 水平方向上的预计误差3.1.1 地面GPS控制测量误差地面GPS控制测量误差分为角度误差和边长测量误差。
角度和边长测量误差都引起贯通相遇点F点在X′方向上的误差。
（1）式中MSⅠ-Ⅱ——近井点Ⅰ与Ⅱ之间边长SⅠ-Ⅱ的误差；（2）a——固定误差，D级及E级GPS网的a≤10 mm；b——比例误差系数×10-6，D级GPS网的b≤10×10-6，E级GPS网的b≤20 ×10-6；α′——SⅠ-Ⅱ边与贯通重要方向x′之间的夹角。
本例中，ａ=10mm,ｂ＝10×10-6,SI-II=2626.502, α′=1ﾟ2’ 。
代入（2）式得：MSI-II= 0.01米。
再代入（1）式得：Mｘ’上= 0.01×cos1ﾟ2’=0.01m。
3.1.2 定向(联系)测量引起F点在x′方向上的误差不论采用几何定向或陀螺定向，定向测量的误差都集中反映在井下导线起始边的坐标方位角误差上。
浅谈测量贯通的误差预计

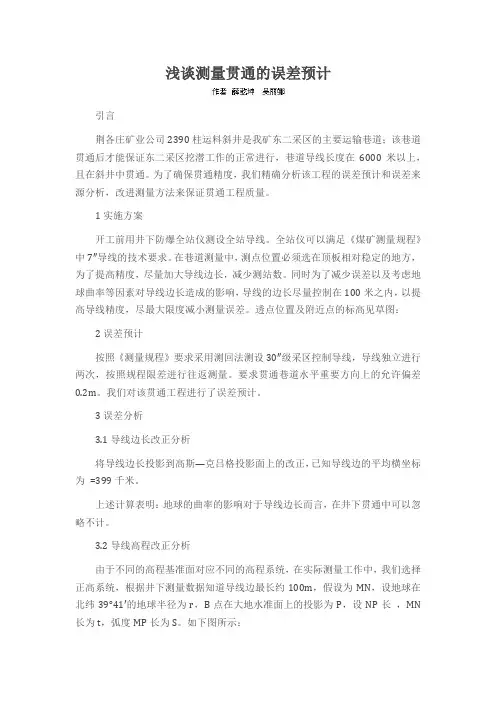

浅谈测量贯通的误差预计引言荆各庄矿业公司2390柱运料斜井是我矿东二采区的主要运输巷道；该巷道贯通后才能保证东二采区挖潜工作的正常进行，巷道导线长度在6000米以上，且在斜井中贯通。
为了确保贯通精度，我们精确分析该工程的误差预计和误差来源分析，改进测量方法来保证贯通工程质量。
1实施方案开工前用井下防爆全站仪测设全站导线。
全站仪可以满足《煤矿测量规程》中7″导线的技术要求。
在巷道测量中，测点位置必须选在顶板相对稳定的地方，为了提高精度，尽量加大导线边长，减少测站数。
同时为了减少误差以及考虑地球曲率等因素对导线边长造成的影响，导线的边长尽量控制在100米之内，以提高导线精度，尽最大限度减小测量误差。
透点位置及附近点的标高见草图：2误差预计按照《测量规程》要求采用测回法测设30″级采区控制导线，导线独立进行两次，按照规程限差进行往返测量。
要求贯通巷道水平重要方向上的允许偏差0.2m。
我们对该贯通工程进行了误差预计。
3误差分析3.1导线边长改正分析将导线边长投影到高斯—克吕格投影面上的改正，已知导线边的平均横坐标为=399千米。
上述计算表明：地球的曲率的影响对于导线边长而言，在井下贯通中可以忽略不计。
3.2导线高程改正分析由于不同的高程基准面对应不同的高程系统，在实际测量工作中，我们选择正高系统，根据井下测量数据知道导线边最长约100m，假设为MN，设地球在北纬39°41′的地球半径为r，B点在大地水准面上的投影为P，设NP长，MN 长为t，弧度MP长为S。
如下图所示：两点间投影的水平距离与在大地水准面上的弧长相差很小，a与b可以近似看为相等，同时NP比地球半径R小得可以忽略不计，所以上面又可以写作：NP = a*a /（2R）井下实测导线边最长距离为90m，得出：平均分配到每一个测站的误差为：0.453mm表明：地球的曲率的影响对于高差而言，在井下贯通中测量中可以忽略不计。
4采取的措施（1）为了保证测角和测距的精度，该工程使用的仪器重新进行各项技术检测，保证仪器的专检、专用。
毕业设计__两种贯通方法误差预计程序设计
摘要现在市场上没有一款正式发布的软件明确支持地下贯通误差预计，并且实际工作中使用图解法或者Excel计算繁琐复杂，在特大型贯通中又有些力所不足。
基于此，本文主要使用C++语言，设计井下两种贯通方法（一井贯通和两井贯通）误差预计程序。
程序直接读取点数据文件和按约定原则的贯通信息数据文件（txt文本格式文件），计算贯通点在重要方向上的误差值，极大的减少处理数据和计算繁琐度。
并且改变了在增添或者删除加测陀螺定向边情况下就需要大规模重新计算的局面，使贯通测量设计提高效率。
整个使用的误差预计公式，为现在贯通误差预计中使用最久最成熟的导线法误差预计公式。
程序主要由两个大类，一是支导线误差预计类，二是加测陀螺定向边的方向附合导线误差预计类组成。
通过main主函数的调用，简单组合，实现程序最大的灵活性。
而每个类由主要的五个成员函数构成，使程序简明。
最后以文本格式输出贯通误差预计详细结果和预计处理过程的相关数据。
不仅对实际误差预计工作有现实意思，也为编制测量程序积累了经验。
关键字：导线法贯通误差预计程序AbstractNowadays,We can’t find a software tha t released officially supporting estimation of through error underground in the surveying and mapping market.Besides,using graphical method or Excel to calculate during the practical work is complicated.It’s inefficient in the large-scale break through survey.Therefore,this article will design program to solve error prediction of two back through ways(single shaft orientation and two shaft orientation).The program can directly read data files andbreak through information data files (.txt) according to the contract.It can calculate the error value of holing point on the important direction which greatly simplify the process. It also change the situation where need to a large scale recalculate in the case of adding or deleting gyroscopic directed edges which can improve efficiency in through survey.The error prediction formula the program use is the most longer and mature formula in break through error prediction.The program concludetwo parts: error prediction of branch conductor and direction-connecting traverse which has gyroscopic directed edges.By calling mainfunction,simply combining,the program achieve great flexibility.Each class has five member function makes the program simple andclear.Finally it can output the result and related data of error prediction process.This article is not only meaningful to the actual work,but also a useful experience for measurement program writing.Keywords: Wire ; error prediction ; through ; software目录1．绪论 11.1研究的背景及意义 11.2国内外研究现状 21.3研究的内容与方法 42．贯通误差预计公式 62.1支导线误差公式 62.2方向附合导线误差公式 92.3导线最远点高程中误差的误差预计公式 12 3．贯通误差预计程序总体设计 133.1数据格式设计 133.2贯通情况讨论与程序灵活性设计 173.3预计过程可视性设计 244．程序详细设计 274.1读入数据类设计 274.2支导线误差预计类设计 314.3加测陀螺定向边误差预计类设计 364.4 main主函数体现程序灵活简单特性 39 5．程序在实际案例中应用 415.1 某煤矿开采面最弱点误差预计 415.2某煤矿两井贯通误差预计 456．结论与展望 47参考文献 50致谢 52附录 531. 绪论1.1研究背景及意义随着国际隧道协会（IAT）提出“大力发展地下空间，开始人类新的穴居时代“的倡议和中国国家发展改革委、外交部、商务部2015年3月28日联合发布了《推动共建丝绸之路经济带和21世纪海上丝绸之路的愿景与行动》。
浅述井巷贯通测量
i极限——贯通巷道的实际坡度与设计坡度之间的容许差值，一般i极限=0.002~0.003。
三 、井巷贯通测量工作的步骤及贯通测量设计书的编制
㈠ 巷道贯通测量的步骤和要求
重要(巷道)贯通工程测量，必须做到工作有计划，测量、计算有检查，精度有保证。所以，贯通测量工作一般按下述步骤和要求进行。
浅述井巷贯通测量
李庆峰
（贵州鑫楚能源公司天泰煤矿）
摘 要：通过对所学井巷贯通测量的知识，详细介绍了井巷贯通测量的误差预计以及贯通测量的施测方法。
关键词：井巷贯通测量、误差预计、施测方法、中腰线调整
一、贯通测量概述
㈠ 井巷贯通和贯通测量
采用两个或多个相向或同向掘进同一井巷时，为了使其按照设计要求在预定地点正确接通而进行的测量工作，称为贯通测量。采用贯通方式多头掘进，可以加快施工进度，改善通风状况与劳动条件，有利于矿井开采与掘进的平衡接续。它是加快矿井建设的重要技术措施，所以在矿井建设与采矿生产过程中、铁路、公路、水利、国防等建设中得到普遍应用。而且在铁路、公路、水利、国防等建设工程中，也常被采用。井巷贯通可能出现下述三种情况（图1-1）：（1）两个工作面相向掘进，叫做相向贯通，见图1-1(a)；（2）两个工作面同向掘进，叫做同向贯通或追随贯通，见图1-1(b)；（3）从巷道的一端向另一端的指定地点掘进，叫做单向贯通，见图1-1(c)。
基本方法为测出待贯通巷道两端导线点的平面坐标和高程，通过计算求得巷道中线的坐标方位角和巷道腰线的坡度，此坐标方位角和坡度与原设计相符，差值在容许范围内，同时计算出巷道两端点处的指向角，利用上述数据在巷道两端分别标定出巷道中线和腰线，指示巷道按照设计的同一坡度分头掘进，直到贯通相遇点处相互正确接通。
贯通工程设计与误差预计毕业设计模板
目录前言 (1)1 东庄矿区概况 (2)1.1 区域构造位置以及特征 (2)1.2 井田构造特征 (2)2 贯通测量概述 (3)2.1 贯通测量 (3)2.2 井巷贯通允许偏差和误差预计参数 (4)2.2.1 贯通允许偏差的确定 (4)2.2.2 贯通测量误差预计 (4)3 第一贯通方案 (8)3.1 贯通测量方法 (8)3.2 贯通误差预计 (11)3.3减小误差措施 (14)4 第二贯通方案 (15)4.1 贯通测量方法 (15)4.1.1 平面控制测量方案： (15)4.1.2 地下控制测量方案 (17)4.1.3 矿井联系测量方案 (17)4.1.4 地面及井下高程控制测量方案 (19)4.1.5 导入高程方案 (19)4.2 贯通误差预计 (19)4.2.1地面采用GPS布网时的贯通误差 (19)4.2.2地下控制方案 (20)5 最优方案的选择 (24)5.1 在平面控制方面 (24)5.2 在井下控制方面 (24)6 结论和建议 (26)致谢 (27)参考文献 (28)前言贯通测量，尤其是大型巷道贯通测量是矿山测量工作的一项重要工作，贯通工程质量的好坏，直接关系到整个矿井的建设、生产和经济效益，为了加快矿井的建设速度、缩短建井周期、保证正常的生产接替和提高矿井产量，经常采用多井口或多头掘进，这样就会出现两井间或井田的长距离巷道贯通测量，所以两井间贯通测量就成为了矿井生产中必不可少的一项工作。
近50年来，随着电子技术、计算机技术、光机技术和通讯技术的发展，测绘仪器制造也得到了长足进展，其高科技产品代表之一就是电子全站仪。
全站仪是当前比较流行，也比较实用的测绘仪器。
应用全站仪与传统的科技手段和地质勘探技术理论相结合，在矿山勘探、设计、开发和生产运营的各个阶段，对矿区地面和地下的空间、资源和环境信息进行采集、存储、处理、显示、利用，将极大地提高资源勘探的效率，降低成本，减少人力物力，使矿区开采更加有效地进行。
煤矿贯通测量误差预计与分析
煤矿贯通测量误差预计与分析摘要：矿井巷道贯通测量在国内矿井建设中起着非常关键的作用，它的首要任务就是保证矿井建设时井下巷道能够顺利与各个节点连通。
结合目前矿井建设项目的实际情况，对其施工过程中出现的问题进行了详细的探讨，并给出了相应的处理方法。
采用新的设备、新的工艺，减少了贯通误差和提高导线测量精度，确保巷道顺利贯通。
关键词：煤矿工程测量；贯通工程测量；误差贯通测量是矿井工程测量工作中的一项非常重要的工作，贯通工程的质量直接关系到整个矿井的建设、生产和经济效益，所以为了加快矿井的建设速度，缩短建井周期，确保正常的生产接替，并提高矿井的产量，经常需要对巷道进行贯通测量，所以，贯通测量成为矿井生产中不可缺少的一项工作。
煤矿企业为满足煤炭运输、供水、通风等要求，需在矿井内设置多个洞口，并对其施工工艺做了简单介绍。
1矿井巷道贯通测量中的一般技术措施在矿井井下巷道的穿透性测量中，对测量结果的准确性提出了更高的要求，从而对测量结果的偏差进行了有效的控制，保持了巷道贯通测量的准确度。
1.1巷道贯通测量勘查在巷道贯通测探中，测探是其实施和运用的先决条件，只有在确定了测探的具体内容之后，才能进行测探技术的设计。
由于地下通道受到通视条件、作业环境等多种因素的影响，因此，地下通道的测量和勘探工作重点放在了高程和方位上。
存在局部检测角度无法检测的情况，从而造成了方位与高程信息的传递存在一定的偏差，且随巷道持续开挖等环境因素的影响，这种偏差的传递也会逐渐增大，因此，需要在长距离巷道开挖时重新测量与定位，以避免在巷道贯通阶段发生台阶与穿袖现象。
比如，在一个矿井中，由于在7,000 m的巷道中，由于交叉作业的存在，测点受到了一定的影响，而且不能准确地确定测点位置，从而造成了较大的误差。
虽然通道已经被清理干净，但通过再次测量，再加上陀螺的位置，通道的方向还是出现了1′的偏差。
由于这条隧道是沿隧道底部进行的，没有发生明显的断层，因此，对隧道的顶板影响很小。
井下贯通测量及误差预计
井下贯通测量及误差预计摘要：贯通测量是矿井测量工作中一重要组成部分，其测量精度的高低及质量的好坏将直接影响矿井采掘工作。
大部分地下施工需要用到贯通测量，多个工作面同时施工，不仅能提高工作效率，改善施工条件，更能有效地减少施工误差，起到检核方向的作用。
本文浅析井下贯通测量及误差预计。
关键词：贯通测量；误差预计；精度分析引言人们在进行矿井基建时，为使建井进度更快，时常需进行井巷贯通，这时就需用到井巷贯通测量技术，而贯通精度的高低及质量的好坏将直接影响矿井建井工期及建井成本，因此，必须做好矿井贯通测量工作。
另外，贯通测量也是矿井实际生产中的一项重要测量工作，矿井贯通测量就是为在进行巷道贯通作业时更精确，以确保能顺利实施贯通作业，并最大限度地降低人力、物力消耗。
1贯通误差来源贯通包括两个方向的误差:贯通误差在贯通中线方向上的投影称为纵向误差，与之垂直的投影方向的误差称为横向误差。
在高程方向上的误差称为高程误差。
把纵向误差和横向误差的平方和几何平均值称为贯通点的点位误差。
由于导线测角和测边误差的累积，必然会使贯通点的设计位置与实际位置发生偏移，即产生点位误差。
贯通测量误差一般包括三个部分的误差，分别为地面控制部分误差，两井之间进行联系测量的误差和井下导线测量部分的误差。
地面控制部分误差和两井之间联系测量的误差可以采用不同的测量方法进行控制。
由于井下作业环境复杂，很难提高。
因此在进行贯通测量之前，必须对井下测量部分进行贯通测量的误差预计，来保证贯通工程的顺利进行。
本文在进行贯通点的误差预计时，分别推导了井下贯通点的横向误差和纵向误差计算公式，并讨论了在满足限差条件下如何使得贯通点的点位误差达到最小，根据推导结果采用条件平差的模型，在满足最小二乘条件的原则下，预计贯通点的点位误差。
2贯通测量方案与误差预计方法2.1确定测量方法确定好井巷贯通任务后，应将井巷实际地质资料、具体贯通点位置及应达到的贯通要求等资料都收集全面，并依据相关测量数据绘制巷道贯通测量具体设计平面图，在图上绘制清楚控制点、导线点及水准点等具体参照点。
巷道贯通误差预计
同一矿井内巷道贯通的误差预计所谓同一矿井内巷道贯通，指的是在一个矿井内各水平、各采区及各阶段之间或之内的巷道贯通。
这类贯通只需进行井下的平面控制测量和高程控制测量，不必进行地面测量和矿井联系测量。
所以，同一矿井内巷道贯通的误差预计也只是估算井下导线测量、井下水准测量和井下三角高程的误差对贯通偏差的影响。
在上图中，现预在+100平巷与150平巷之间掘进四号下山。
为了加快施工进度，由两个掘进队相向掘进施工，根据两队的施工速度，估算最终在K点贯通。
+100平巷、+150平巷和三号下山中一测有30″级采取控制导线，+100平巷、+150平巷中已进行水准测量，三号下山中已进行三角高程测量。
在未掘进巷道四号下山中计划进行30″级采取控制导线和三角高程测量。
现以贯通相遇点K为原点，以垂直于贯通巷道的方向作X′轴，以贯通巷道中线方向作为Y′轴，建立假定坐标系统。
则X′轴表示贯通的水平重要方向，我们需要预计K点在这一方向上的误差和竖直方向上的误差。
一、水平重要方向上的误差预计在贯通之后，导线布设的形式是从K 点开始在测回到K 点的一条闭合导线，但在贯通之前实际上是一条支导线。
所以预计水平重要方向上的贯通误差，实质上就是预计支导线终点K 在x ′轴方向上的误差M x ′K 。
1.由导线的测角误差引起K 点在x ′方向上的误差为='βx M ρβm ∑'2y R2.由导线的测边误差引起K 点在X ′方向上的误差为①光电测距时 ='l M x l m cos 2α'±∑②钢尺量边时 ='l M x ∑+'±2222cos x L b l a α 对本类贯通，Lx=0,则有='l M x ∑'±α2cos lm a 式中：βm ——井下导线测角中误差；y R '——K 点与各导线连线在y ′轴上的投影长；α'——导线各边与X ′轴间的夹角；l m ——光电测距的量边误差，()Bl A m l +±=;a ——钢尺量边的偶然误差影响系数；l ——导线各边的边长；b ——钢尺量边的系统误差影响系数；x L ——导线闭合线在假定的x ′轴上的投影长。
贯通测量方案及误差预计
摘要:根据矿井发展规划，为解决163采区生产时的物料运输、进风、行人要求，需设计施工163采区轨道石门，为了缩短通风距离，加快巷道形成速度，使此条巷道早日投入使用，按照设计要求，采用贯通掘进的方法，为确保巷道按照设计要求贯通，方案要求贯通相遇点水平重要方向上的允许偏差值为0.1m，高程方向上的允许偏差值为0.1m。
关键词:测量方案误差预计巷道贯通导线测量结果分析根据矿井发展规划和生产接续计划，现在需要施工163采区轨道石门，163采区轨道石门是为了开采163采区时作为运料、进风、行人使用，为了缩短通风距离，加快巷道形成速度，使此条巷道早日投入使用，按照设计要求，采用贯通掘进的方法。
1工程概况山东丰源远航煤业有限公司赵坡煤矿位于山东省滕州市级索镇，行政区划归级索镇管辖。
地理坐标为：东经：116°55′29″～116°58′24″，北纬：35°00′05″～35°02′50″。
自然边界东以张坡断层与17煤层露头相交点，西至41勘探线，南到17煤露头线，北以张坡断层为界。
地面标高＋41.22～＋48.02m，地形变化的总趋势是东北部较高而西南部较低。
主、副井井口标高+46.30m。
井田东部以6、7号2个拐点连线为界与武所屯生建煤矿相邻；西部以第27勘探线（由1、12号2个拐点控制）为界，与留庄煤业有限公司相邻；北部以AA'勘探线(由1-6号6个拐点控制)为界，与金达煤业有限责任公司相邻；南部以张坡正断层（由7-12号6个拐点控制）为界。
井田东西走向长4.4km，南北宽1.4km，井田面积6.1014km2。
矿井采用立井开拓，中央并列式通风，副井进风，主井回风。
煤层开采顺序先上后下，上下山开采。
上山采区区段前进式，下山采区区段后退式，后退式走向长壁采煤法。
163轨道石门全长505m巷道坡度3‰，巷道断面：3×3.2m巷道方位：68°，在施工过程中严格按照“煤矿三大规程”要求施工。
巷道贯通误差预计
大巷贯通误差预计大巷贯通工程从暗井上井口与暗井下井口两处分别开口施工。
此工程属于同一矿井内不沿导向层的相向贯通工程，必须同时进行平面和高程测量，以标设出贯通巷道的中线和腰线，保证巷道在平面上高程上都能正确结合。
因此，要同时预计相遇点在垂直于巷道中心线方向上的误差和高程上的误差。
一、测量方案为了消除起算数据误差的影响，平面控制和高程控制分别采用闭合导线和闭合水准路线的形式。
平面控制导线点分别由VJ21-VJ13和VIJ6-VIJ7起算，上井口经由由于工程已经施工，根据已布设井下高级导线控制点(5”级)，对未贯通部分巷道分别采用5＂和30＂两种导线布设方案，并分别进行贯通误差预计，方案一与方案二测角分别使用2＂级ＴＰＳ８００防爆全站仪和６＂级经纬仪测量，水平角按２次对中、４个测回，垂直角按２个测回施测；量边采用全站仪自带测距仪完成和钢尺量距．高程控制平巷采用Ⅰ级水准，斜巷采用三角高程测量，独立进行２次观测．二、各项中误差由于缺乏按实际资料求出的误差参数，故按《规程》取测角中误差：mβ=±5＂和３０＂；量边误差：全站仪测距模式为IR精测，取 2mm+2ppm；钢尺量边误差系数a=0.0005，b=0.00005水准测量每公里中误差：mhl =2250=±17.678mm；三角高程测量每公里中误差：m hl =22100±=±35.355mm ；三、误差预计（一）相遇点K 在平面的误差预计 测角误差影响：25'βx M =∑222'y R m ρβ=26-22103213614.54676912062655m ⨯=⨯； 230'βx M =∑222'y R m ρβ=26-221091820498.434057*********m ⨯=⨯ 则，2'βx M =230'βx M +25'βx M =261095033m -⨯导线全站仪量边误差影响：==∑'2221cos 'θl l x m M 2621065052.3096682.36m mm -⨯=； 钢尺量边误差影响：=⨯=∑'2222cos 'θl a M l x 26101595.11m -⨯ 则,=2'l x M 21'l x M +22'l x M =261081002.41m -⨯ K 点在'x 方向上的预计中误差：m M M M lx x K x 308342.022'''±=+±=β； 为了检核，导线独立测量两次，平均值中误差：m 21806.02''±==‘平K x k x M M ；则K 点在水平重要方向上的预计贯通误差：m 436127.0M 2M k x xk ±==平预‘’； （二）相遇点K 在高程上的误差预计在高程闭合路线包含水准路线测量和三角高程路线测量，下面就两种测量测量方法进行误差预计：1、三角高程测量误差预计：路线总长度：488.796mmm M hl H 72.24L m ±=±=全；2、平巷水准测量误差预计：路线全长为：2962.36m=水H M mm 43.30R m ±=±hl ；则K 点在高程的预计中误差为：mm 21.3922±=+±=全水H H HK M M M ；高程测量需要独立施测两次，并取二倍中误差作为预计的贯通误差，则最后可得K 点在竖直方向的预计贯通误差为：0.0554m mm 44.552M 2HK ±=±=±=预H M ；根据《规程》规定，要求水平重要方向上的误差<0.3m,在高程方向上的误差<0.2m ，而误差预计结果显示：在水平重要方向的误差仅为：m 436127.0±>0.3m ，高程方向上的误差仅为0.0554m ±，精度明显低于规程规定，不满足工程需要。
浅谈贯通误差预计在矿井测量的应用
浅谈贯通误差预计在矿井测量的应用摘要：在矿井测量中要严格控制贯通误差，就必须提前进行误差预计。
本文主要分析了通测量方案和误差预计方法，并分析了贯通测量的误差来源，探讨了贯通测量注意事项。
关键词：贯通；误差；预计；矿井；测量在矿井的测量过程中，贯通测量作为一项重要工作，会直接影响到矿井的正常生产，如果只有一个环节出错，就会酿成事故。
特别是一些重要的大型贯通工程，会关系到整个矿井的建设和生产，因此，必须认真地组织和实施。
对于小规模的巷道贯通可不用贯通测量方案，但是针对特大型重要贯通工程应在测量之前，编制贯通测量设计书，预计贯通测量误差，借此更好的指导贯通测量工作。
1 确定贯通测量方案和误差预计方法2.1根据实际情况收集资料，选择合理的贯通测量方案在进行贯通测量之前,首先要跟贯通工程的设计和施工部门了解有关贯通工程的设计部署、工程限差要求和贯通相遇点的位置情况,并核查设计部门提供的设计图纸资料是否完整。
其次，还需收集一些贯通工程相关测量资料,对测量起算数据进行抄录,并确保精度和可靠性。
事后绘制1张巷道贯通测量设计平面图,并在图纸上绘出与贯通工程有关的巷道和井下测量永久控制点、导线点等，为测量设计做好准备工作。
然后结合实际情况提出选择性的测量方案，再对比方案，综合考虑误差大小、技术条件、工作量和成本大小、作业环境，确定最优的贯通测量方案。
2.2优选合理的测量方法在初步确定测量方案后，要确定仪器和测量方法，并明确限差，使用合适的检核措施。
并且，上述要点必须在配合误差预计进行，但是往往会有反复的过程。
一般是结合矿上现有的仪器和常用的测量方法，凭经验先确定一种，然后经过误差预计后，在最终确定合适的方法。
若是大型的重要贯通，如有必要，应该向上级和兄弟单位求援，借用先进的仪器，或派几个人矿山测量人员来独立复测，并把最终的测量成果互相对比检核，做到对贯通胸有成竹。
2.3预计贯通误差结合所选择的测量仪器和方法，明确各种误差参数。
煤矿井下巷道贯通测量的误差预计与控制
煤矿井下巷道贯通测量的误差预计与控制作者：覃飞翔来源：《科技创新与应用》2013年第18期摘要：准确的煤矿地质测量为煤矿的安全生产工作提供了可靠的安全技术保障，有了精确的测量数据，才能使施工单位合理、有效的控制施工中遇到的复杂多变的地质条件，才能正确处理好贯通巷道的安全生产工作。
文章以我处某工作面为例，对其贯通误差预计与控制做了简单介绍。
关键词：煤矿地质测量；贯通预计；控制1 贯通测量准备首先，要对图纸资料等进行认真细致的审查。
一张大型井巷设计图纸有上千个数字成果。
虽然有各级设计部门层层校核，但最后在图纸上仍会出现或大或小的数字错误，测量人员如按这些错误的数据计算标定要素与放线要素，那必将严重影响工程质量，甚至造成工程报废的重大损失，所以把好审图这一关是测量人员在实施测量贯通工程中首先应抓好的大事。
其次，要采取可靠的检核贯通测量控制的措施。
不论对同一矿井内的还是两矿井之间的贯通都应自成独立的控制体系，即尽量是自行闭合的，这样就能形成可靠的检核条件，闭合环的路线应尽量短，以减少测量误差的累计。
每步测量结果都有可靠的检核措施。
如果需要利用原有的测量成果，则应充分收集原有控制网的测量资料，检查其精度是否可靠。
如对其可靠性有怀疑时，即应重新布设独立的控制系统。
在贯通测量中，对所有的测量工作都应独立进行两次（尽可能采用不同的方法或不同的测量人员分别施测），并取其平均值作为该项测量结果。
这样既可提高测量精度，又可检查测量中出现的错误。
测量中应严格防止错误（粗差），如因疏忽大意而出现差错，又没有及时检查出来，那就只有待到贯通巷道出现很大偏差既成事实时才能发现。
所以搞贯通测量的工作人员，一定要有高度的责任感，有一丝不苟，严肃认真的科学态度。
2 井下巷道贯通误差预计2.1 工程概况晋华宫矿河北11#层307盘区8712面位于11#层东翼。
工作面走向长2675米，倾斜长183.8米，是我矿的重要生产面，它的顺利贯通对我矿的安全生产有着重要意义。
贯通测量误差预计
贯通测量方案的选择与误差预计第一节概述一、贯通测量设计书的编制贯通工程，尤其是重要的贯通工程，关系到整个矿井的设计、建设与生产，所以必须认真对待。
矿山测量人员应在重要贯通工程施测之前，编制好贯通测量设计书。
特别重要的贯通测量设计书要报矿务局审批。
编制贯通测量设计书的主要任务是选择合理的测量方案和测量方法，以保证巷道正确贯通。
：(1) 井巷贯通工程概况。
(2) 贯通测量方案的选定。
地面控制测量，矿井联系测量及井下控制测量。
包括所用测量起始数据情况。
(3) 贯通测量方法。
包括采用的仪器、测量方法及其限差。
(4) 贯通测量误差预计。
(5) 贯通测量成本预计。
(6) 贯通测量中存在的问题和采取的措施。
贯通测量误差预计，就是按照所选择的测量方案与测量方法，应用最小二乘准则及误差传播律，对贯通精度的一种估算。
它是预计贯通实际偏差最大可能出现的限度，而不是预计贯通实际偏差的大小，因此，误差预计只有概率上的意义。
其目的是优化测量方案与选择适当的测量方法，做到对贯通心中有数。
在满足采矿生产要求的前提下，既不由于精度太低而造成工程的损失，影响正常安全生产，也不因盲目追求高精度而增加测量工作量。
贯通误差预计分为一井内巷道贯通测量误差预计，两井间巷道贯通测量误差预计，立井贯通测量误差预计，以及井下导线加测坚强陀螺定向边后的巷道贯通测量误差预计。
二、选择贯通测量方案及误差预计的一般方法(一) 了解情况，收集资料，初步确定贯通测量方案首先应向贯通工程的设计和施工部门了解有关贯通工程的设计、部署、工程限差要求和贯通相遇点的位置等情况，并检核设计部门提供的图纸资料。
还要收集与贯通测量有关的测量资料，抄录必要的测量起始数据，并确认其可靠性和精度。
绘制巷道贯通测量设计平面图，然后就可以根据实际情况拟定出可供选择的测量方案。
(二) 选择合适的测量方法测量方案初步确定后，选用什么仪器和哪种测量方法，规定多大的限差，采取哪些检核措施，都要一一确定下来。
巷道贯通工程测量与误差预计
中图 分类 号 ： Ｔ Ｄ１ ７ ５ ． ５
文献 标 识码 ： Ａ
文章 编 号 ： １ ０ ０ ２ — ５ ０ ６ ５ （ ２ ０ １ ７ ） １ ３ — ０ １ ７ ５ — ２
Ｔ ｕ ｎ ｎ ｅ ｌ ｈ ｏ ｌ ｉ ｎ ｇ ｔ ｈ ｒ ｏ ｕ ｇ ｈ ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ａ ｎ ｄ ｅ ｒ ｒ ｏ ｒ ｐ ｒ ｅ ｄ ｉ ｃ ｔ ｉ ｏ ｎ
ｓ ｕｒ ｖ ｅ ｙ ｏｆ ａ ｐｏ ｏｒ ，ｃ ａ ｎ ｎｏｔ ｔ ｏ ｌ ｅ ｒ ａ ｔ ｅ ｔ ｈｅ ｓ ｌ ｉ ｇ ｈｔ ｅ ｓ ｔ ｃ ａ ｒ ｅ ｌ ｅ ｓ ｓ ，ｎｏ ｔ ｐ ａ ｙ ａ ｔ ｔ ｅ ｎ ｔ ｉ ｏｎ ｔ ｏ ａ ｎ ｄ ｉ ｍｐ ｒ ｏｖ ｉ ｓ ｅ ，ｗｈｉ ｃ ｈ ｒ ｅ ｑ ｕｉ ｒ ｅ ｓ ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ａ ｎｄ ｔ ｅ ｃ ｈｎ ｉ ｃ ａ ｌ ｐ ｅ ｒ ｓ ｏｎ ｎｅ ｌ ｉ ｎ ｔ ｈｅ ｃ ｏｎ ｓ ｔ ｒ ｕｃ ｔ ｉ ｏ ｎ ｏｆ ｒ ｉ ｇ ｏｒ ｏｕ ｓ ａ ｎｄ ｍｅ ｔ ｉ ｃ ｕｌ ｏｕｓ ，ｓ ｔ ｒ ｉ ｃ ｔ ｒ ｅ ｑ ｕｉ ｒ ｅ ｍｅ ｎｔ ｓ Ｉ ｎ ｔ ｈｉ ｓ ｐａ ｐｅ ｒ ，ｔ ｈｅ ｈｏ ｌ ｉ ｎｇ ｔ ｈｒ ｏｕ ｇ ｈ
３ 误 差预 计
３． １ 地面控制测量误差预计
通 过全站仪 测量将坐标 点导入两 井的近井 点后 ， 通过 陀 螺 仪检查相 对 中误 差为 １ ／ ３ ８ ０ ０ ０ 。则两井 的 ３个近井 点的相
Ｙ０ １ ＝± ２ ０ ８ ５ ／ ３ ８ ０ ００ ＝ ±０． ０ ５ ５ ｍ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两井间巷道贯通测量设计及误差预计摘要：两个井筒之间的巷道贯通一般需要贯通测量距离长，受已有巷道坡度和角度限制，导线点不能均匀布置，导线边长一般较短，导线测站多，对贯通测量增加了难度。
为保证巷道能够准确贯通，在工程施工前要对贯通测量方案进行设计，依据设计的测量方法和各项精度要求进行误差预计计算，误差预计结果能满巷道贯通要求说明测量方案正确，否则需要重新设计。
关键词：两井；贯通；测量设计；误差预计一、概述铜川矿业公司玉华煤矿位于铜川市印台区，随矿井发展设计从地面开拓北风井与井下现有巷道定点贯通。
两井口间井下导线全长5300多米，地面控制距离近5600米，闭合长度10893米。
井下受巷道条件限制导线边长和角度不能均匀布置且观测条件差，所以施工前必须进行贯通设计和误差预计。
二、地面控制测量设计1．GPS平面控制根据付(斜)井和北风井两个井口附近的具体条件并兼顾今后测量工作，设计在付井附近布设六个近井点，北风井附近布设一组四个近井点，并与测区附近的三个国家控制点共同构网联测，采用GPS测量方案。
(1)已知点资料根据现有的“矿区控制点成果资料”，选取距测区10km以内的三个高等级控制点“葡萄寺”(Ⅱ等点)、“中石峁”(Ⅱ等点)及“草滩”(Ⅲ等点)作为GPS起算点。
(2)近井点布设首先布置与井下通视的井口永久点，其它点布设在稳定位置，要求最小基线长度不低于200m。
保证相邻两点之间相互通视，并尽可能使同组近井点之间都通视。
设计在两个井口共设置10个近井点，点位与编号见附图1。
(3)GPS网的精度设计根据《煤矿测量规程》确定近井点测量采用E级GPS网。
(4)GPS网的图形设计GPS网共有10个未知点(近井点)和3个已知点，其图形布设如附图1。
采用边连接方式，包括6个同步环。
最长基线边9238m，最短基线边300m。
总基线边36条，其中独立基线边18条，必要基线边12条，多余基线边6条。
表1E级GPS网测量精度与技术要求(5)GPS测量方法先对三个已知点进行GPS检测，在确认已知点进行GPS约束平差，然后再进行整体控制测量。
用标称精度不低于表1要求的双频GPS接收机静态方式观测，设计同步接收机4台，观测2个时段，时段长度为60min，数据采样间隔为10″，最大PDOP 值小于6。
(6)GPS网平差处理先用GPS平差处理软件先作基线解算和无约束平差，得到各点的WGS-84坐标。
再根据已知点54坐标与高程作三维约束平差，获得近井点的平面坐标。
基线向量的改正数及基线边相对误差应小于规范要求。
2．地面复测导线在两井口之间布设5″级复测导线，以检测两井近井点的相对精度。
地面复测导线起于GPS近井点P2-P1终于P7-P8，尽量沿两井口的连线方向布设成近似等边直伸形状。
按一级光电测距导线要求施测。
导线平差先检查最远边(P7-P8)的导线测量方位角与GPS测量的方位角之差，以及相对于GPS成果的导线相对闭合差是否都满足要求。
若在限差范围内，证明复测导线精度及GPS近井点的精度均满足测量要求。
否则，须重新进行导线复测和GPS控制测量，直到满足规范要求。
3．近井点高程联测GPS正常高测量精度较低，不能作为近井点高程数据。
起始近井点高程的绝对精度对于贯通测量没有影响，但两井口高程起算点只能使用同一基准点高程值，按四等水准测量要求先检测原有井口导线“付2”和“付1”的高程值高差不符值在2倍允许限差以内时，取其中任一点的高程作为基准高程，再按四等水准测量要求对10个近井点进行高程联测。
由于本次贯通在高程上为重要方向，精度要求较高。
因此，副井和北风井之间的高程联测应独立复测一次，取两次测量均值作为高程结果。
三、井下控制测量设计1．井下平面控制(1)导线布设方案导线点应选择在稳定位置，尽可能加大导线边长度。
北风井从地面单向掘进与井下现有暗风井贯通，贯通点K (见附图2)。
由于受巷道条件限制，部分导线边长小于40m，平均边长100 m左右，导线点数为27个。
北风井的井下控制导线随井筒施工掘进延伸，每隔150 m左右设置永久导线点，在巷道变坡和转折处设点。
共布设永久导线点8个。
其平面位置见附图2。
(2)导线测量技术要求井下控制使用2″级全站仪按井下7″级基本控制导线要求施测。
每次独立观测，每测站两个测回，边长采用光电测距法，每边往返观测两测回。
并进行一次独立复测，当两次测量的成果符合精度要求时，取其平均值作为最终观测成果，若两次观测的互差超过限差要求时，则应重新独立观测。
在边长测量中，测定气压读至100Pa，气温读至1°C。
每条边长往返二个测回。
其限差为：一测回读数较差不大于10mm，往返观测同一边长时，化算为水平距离(经气象和倾斜改正)后的互差，不得大于l／6000。
对于边长小于30m的导线点及临时导线点，可采用“三架法”观测，以减少对中误差和提高观测速度。
用全站仪测定的边长观测值应加入温度和气压改正。
(3)边长的归化改正测区距高斯投影带中央子午线较远，平均高程超过1400米，测点高差超过500米。
实测边在经过温度和气象改正后，还应根据测距边的平均高程及平均横坐标进行高程归化改正及高斯投影改正，改正公式如下：式中—测距边在高斯投影面上的长度。
—测距边实测长度—测距边两端点横坐标的平均值。
—地球曲率半径—测距边两端点的高程平均值(4)井下加测陀螺定向边由于付井导线长度近3km，因巷道转折点有多条短边，为了提高方位精度，确定在付井中部导线边“G16-G17”及最远导线边“G26-G27”上加测两条陀螺定向边，则支导线变为两段方向附合导线。
陀螺定向使用WILDGAK-1型陀螺经纬仪。
一次测量陀螺方位角中误差为15″。
采用付井外的GPS基线边(如P2-P1)测定仪器常数，要求方位角误差<10″。
井下陀螺定向边长度不小于50m，采用“地面2测回一井下2测回一地面2测回”作业模式，用跟踪逆转点法观测。
陀螺定向独立进行两次，取其平均值作为定向边方位角结果，方位角均值中误差为10″。
2．井下高程控制(1)井下水准测量井下控制导线位于水平巷道部分采用往返水准测量方法进行高程控制测量，相邻点高差采用两次变仪器高观测，其互差＜5mm时，取平均值作为高差观测结果。
往返测高差较差允许值为±50 mm(其中L为线路长度，单位为km)，取往返测的平均值作为高程结果。
井下水准测量应独立复测一次，取两次测量的均值作为最终高程结果。
(2)井下三角高程测量倾斜巷道导线点高程采用三角高程方法测量。
井下三角高程测量与导线同时施测，每测站2测回，采用往返观测。
三角高程测量相邻两点往返测高差互差<10mm＋O.3mm×L(其中L为导线长度，以m为单位)。
三角高程闭合差或两次独立三角高程的互差≤±100 mm。
井下三角高程测量应独立复测，取两次独立测量平均值作为复测导线最终高程值。
四、贯通测量误差预计1．误差参数的确定巷道工程是北风井单向掘进与现有巷道贯通（贯通点K）。
从付井井口起始导线点至贯通点K的导线水平总长度为2830m，北风井至K点的导线水平总长度为947 m。
依据导线形状建立以K点为坐标原点，沿现巷道延伸方向为x/轴正向，与其垂直方向为Y/轴的误差预计假定坐标系统。
见附图2。
(1)导线起始点及起始边方位角误差如附图2所示。
贯通点两侧的井下导线起始边分别为GPS近井点P2-P1及P7-P8。
GPS点位误差根据平差后基线边的精度确定。
以起始边（P2-P1）为300m 计算，取相对点位中误差m0＝lOmm，则井下导线起始边方位角误差= ×Arctan(m0／(3xlO5))=7″(2)陀螺定向误差采用WILD GAK—1型陀螺经纬仪进行陀螺定向，一次定向中误差取为15″则井下导线陀螺边一次定向的方位角误差mαT=15″。
(3)井下导线测角误差按《煤矿测量规程》规定取：mβ下=7″(4)井下导线边测距误差2″级全站仪的标称测距精度为2mm+3×10－6D(D为距离，单位为mm)。
井下导线边长一般不超过200m，比例误差小，主要是仪器对中和观测条件差对测距的影响。
参照《煤矿测量手册》，取井下全站仪测边中误差为mS＝lOmm(平均边长100m)。
2．贯通点K在水平X′轴方向的误差预计A、付井一侧井下导线误差预计(1)起始边及陀螺定边误差引起K点在x′轴上的误差如附图2所示，此段导线为两条以陀螺定向边G16一G17及G26—G27作为坚强边的方向附合导线。
依据附图2用计算机算出贯通预计的各项参数，如附表1、附表2所示。
根据《煤矿测量手册》，由起始点误差m0及起始边方位角误差mα0与陀螺定向边方位角误差mαT引起K点在x′轴上的误差为：=±12mm式中，、—两段方向附合导线重心在假定坐标系中的横坐标。
如附表1。
、—导线起点P2及贯通预计点的假定横坐标由附表l得＝－214，=o(2)付井一侧井下导线测角误差引起K点在x＇轴上的误差由测角误差引起的导线终点K在x′轴上的误差为：＝±9.9 mm式中，第1段导线中，，第2段导线中，。
计算过程见附表1。
(3)付井一侧井下导线测边误差引起K点在x＇轴上的误差m=±51mm式中，Lli、αi/为付井一侧各导线边长及其假定方位角。
计算过程见附表2。
B、北风井一侧井下导线误差预计北风井一侧井下导线误差预计计算方法付井一侧导线误差计算方法相同，没有陀螺坚强边误差计算。
计算结果：MXα2=±12mmMXβ2=±12mmMxs2=±30mmC、贯通点K在水平方向x/轴上的总误差由于井下控制导线测量和陀螺经纬仪定向测量都独立复测一次，故贯通点K 在水平重要方向x/轴上总的预计中误差为：=±45mm取2倍中误差作为预计误差，则贯通点K在水平X/轴方向上的预计误差为MX预=±2MXK＝±90 mm3．贯通点K在水平y/轴方向的误差预计A、付井一侧井下导线误差预计(1)付井一侧井下导线起始边及陀螺定向边误差引起K点在y/轴上的误差由起始点误差m0及起始边方位角误差。
与陀螺定向边方位角误差mαT引起K点在y/轴上的误差为：=±87mm式中，x/01、x/02—两段方向附合导线重心在假定坐标系中的横坐标。
计算过程见附表1。
X/1、x/K—导线起点及贯通预计点的假定横坐标，由附表1得X/1＝－2666，X/K=O(2)付井一侧井下导线测角误差引起K点在y/轴上的误差由测角误差引起的导线终点K在y/轴上的误差为：=±80mm(3)付井一侧井下导线测边误差引起K点在Y/轴上的误差m=±15mm式中，、为付井一侧各导线边长及其在假定坐标系中的方位角。
