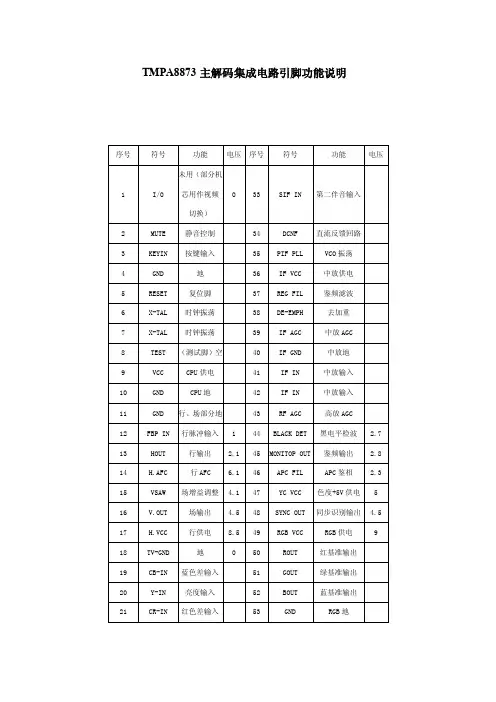

TMPA8873主解码集成电路引脚功能说明
黑电平检波
2.7
13
HOUT
行输出
2.1
45
MONITOP OUT
鉴频输出
2.8
14
H.AFC
行AFC
6.1
46
APC FIL
APC鉴相
2.3
15
VSAW
场增益调整
4.1
47
YC VCC
色度+5V供电
5
16
V.OUT
场输出
4.5
48
SYNC OUT
同步识别输出
4.5
17
H.VCC
行供电
24
EXT.IN
外部视频输入
56
BAND
频段控制
25
ALC filter
基准调整供电
4.5
57
SDA1
地址线
4.3
26
TVIN
电视视频输入
2.8
58
SCL1
时钟线
4.3
27
ABL.IN
自动束流控制
59
VOL
音量控制
28
AUDIO OUT1
伴音信号输出1
60
VT UT2
8.5
49
RGB VCC
RGB供电
9
18
TV-GND
地
0
50
ROUT
红基准输出
19
CB-IN
蓝色差输入
51
GOUT
绿基准输出
20
Y-IN
亮度输入
52
BOUT
蓝基准输出
21
CR-IN
红色差输入
53
GND
电话机拔号控制器的设计
电话机拔号控制器的设计摘要本设计主要是单片机控制去电电话，即根据主叫所拔的号码，通过检测存储器预设的黑名单控制某个电话的能够打出或者禁止。
本设计以单片机AT89C51 和双音多频解码芯片MT8870 集成电路为核心，通过单片机实现对电话机的智能化控制，DTMF信号可以实现微机通信，具有传输距离长、数据准确以及抗干扰能力强等特点，文中介绍了DTMF信号的接收芯片MT8870的功能及引脚，并给出了DTMF信号接收器芯片MT8870与单片机接口实现数据传输的应用电路，文中介绍了该系统的组成、应用、工作原理及程序设计方法。
关键词：双音多频，单片机，去电控制，液晶显Design of the Telephone Dialing ControllerAbstractThis design is mainly the Sing-Chip Microcomputer control sends a telegram the telephone, namely the basis calling pulls out the number, controls some telephone through the examination memory preinstall's blacklist to be able to split out or to forbid, or controls one game to the number, determined whether to split out .This design take monolithic integrated circuit AT89C51 and the double sound multi-frequency decoding chip MT8870 integrated circuit as a core, realizes through the monolithic integrated circuit to telephone's intellectualized control, the DTMF signal may realize the microcomputer correspondence, has the transmitting range to be long, the data is accurate as well as antijamming ability strong and so on characteristics, in the article introduced DTMF the signal receive chip MT8870 function and the pin, and have given DTMF signal receiver chip MT8870 and the monolithic integrated circuit connection realize the data transmission application electric circuit, the article introduced this system's composition, applies, the principle of work and the programming method.Keywords：DTMF, Microcontroller, Phone Number Controlling, Liquid crystal display目录1 绪论 (1)2 系统总体设计 (1)2.1 系统功能描述 (1)2.2 系统硬件总体框图 (2)3 系统硬件电路设计 (2)3.1 DTMF信号 (2)3.1.1 DTMF信号理论基础 (2)3.1.2 MT8870介绍 (3)3.1.3 MT8870电路设计 (5)3.2 摘挂机检测电路 (5)3.3 继电器控制电路 (6)3.4 液晶显示电路 (7)3.4.1 液晶显示模块1602控制 (7)3.4.2 液晶显示模块1602字符库 (8)3.4.3 液晶显示模块1602应用电路 (8)3.5 I2C总线 (9)3.5.1 I2C总线简介 (9)3.5.2 I2C总线特性 (9)3.5.3 I2C总线读写时序 (10)3.5.4 总线协议 (10)3.6 A T24C16简介 (11)3.7 电源电路 (11)4 系统软件设计 (12)4.1 系统总体流程图 (12)4.2 号码存储程序流程图 (14)4.3 去电限拨程序流程图 (15)5 结束语 (16)致谢 (16)参考文献 (17)附录1 (18)附录2 (19)1 绪论电话是人们使用最广泛、最普遍的通信工具，以电话为基础的各种扩展设备不断地被开发应用。
TMPA8895调试说明书
2 in 1 Chip
TMPA8895CSNG7E35
KEY MATRIX
RECEIVEERMP
HOUT
EEPROM 8K bit
CRT
LC7461 LC9012 LC6211
第 6 页 共 34 页
TOSHIBA-OD
TMPA8895CSNG7E35 说明书
2-3、TMPA8895CSNG7E35 脚位及功能简述
TOSHIBA-OD
TMPA8895CSNG7E35 说明书
目
录
一、概述
1-1、TMPA8895CSNG7E35 的硬件特性 1-2、TV 解码 1-3、软件实现功能
二、端口定义
2-1、TMPA8895CSNG7E35 引脚定义图 2-2、TMPA8895CSNG7E35 系统构成框架图 2-3、TMPA8895CSNG7E35 脚位及功能简述
五、软件预置控制、操作及 OSD 显示描述
5-1、OSD 风格及菜单 5-2、图像菜单 5-3、定时菜单 5-4、调谐菜单 5-5、设定菜单 5-6、伴音菜单
六、工厂菜单操作方法
第 1 页 共 34 页
TOSHIBA-OD
TMPA8895CSNG7E35 说明书
一、概述
TMPA8895CSNG7E35 是东芝公司在 TMPA8873CSCNG 基础上性能优化的 芯片，相对后者增加了 EW 功能，可配合 14”~29”各种彩管；增加音.视频通道， 减少了多路 AV 同时输入时外围电路元器件（省 4053），降低了 整个 机 芯 成本。 且具有多种功能扩展，可在单一的 PCB 主板上实现从简单到高档全系列机芯。 下面是 TMPA8895CSNG7E35 的特性及所具备的功能简介。
TMPA8803引脚功能参数表
TMPA8803引脚功能参数表时间：2009-06-30 17:25:36 来源：本站原创作者：莫克浏览：262引脚功能电压V1 波段电压/AV 切换4.192 波段电压/AV 切换0.133 键盘形成电压输入5.054 地05 复位电压5.026 晶振2.287 晶振1.988 地09 电源5.0810 地011 地012 沙堡脉冲输出1.0813 行激励脉冲输出1.7614 行AFC 滤波6.5415 场锯齿波形成4.2016 场激励输出4.8817 行电源8.9418 空019 Cb(B-Y 色差信号) 信号输入2.4620 Y( 高度信号) 信号输入2.4721 CR(R-Y 色差信号) 信号输入2.4622 地023 色度信号输入2.4824 外视频信号输入2.4625 数字电源3.4626 TV 视频输入2.9327 自动亮度控制输入4.9528 音频输出( 单声道用, 双声道不用) 3.5629 中放电源8.9630 TV 视频输出4.6531 第二伴音中频输入1.8632 外音频输入( 单声道) 0.0333 第二伴音中频输入2.9234 DRNT 2.2835 锁相环滤波2.7836 SV 537 S-REG 2.1838 去加重( 监视信号输出) 4.4139 中放AGC 滤波2.4440 地041 中频信号输入0.0942 中频信号输入0.0943 高放AGC 输出3.8544 Y/C 电源4.9845 监视信号输出2.4446 黑电平延伸3.4947 AFC 滤波2.5648 白平衡自动调整049 RGB 电源8.9350 R 信号输出1.3851 G 信号输出1.3852 B 信号输出1.3853 地054 地055 电源5.0556 静音控制输出5.0557 数据线5.0558 时钟线5.0559 及宽调制信号输入5.0560 调谐电压输出4.6461 N/M 第二伴音吸收控制信号输出4.1962 同步识别信号输入4.9463 遥控信号输入5.1364 电源开关控制0.02电路要点1. 微处理器集成块1~5,9,55~64 脚外接元件和集成内部相关电路构成了集成块的控制系统电路部分 . 控制系统电路的核心电路是微处理器 . 电视机要正常工作,该部分电路首先必须进入正常工作状态 .集成块1,2 脚即为波段切换电压输出端, 以为AV 切换控制电压输出端 . 在采用本集成电路生产的长虹彩电中,21 英寸以下彩电无独立的TV/AV 切换专用集成电路,TV/AV 信号的切换由集成块内部已有的TV/AV 切换开关电路完成,1,2 脚仅作为波段控制电压输出使用 .1,2脚输出的波段电压和AV 切换控制电压完全由集成块内部电路形成, 输出的控制电压只有高低电平之分 . 在作为波段电压输出时,1,2 脚输出电压不正常,只会千万电视机某一频段收不到节目, 在作为AV 切换控制电压输出时,1,2 脚输出电压不正常, 只会造成电视机出现AV/TV 切换不正常 .集成块3 脚为本机键盘扫描形成电压输入端 . 外接由若干电阻和轻触开关组成的键盘扫描电路 . 本机刍扫描电路的作用是形成本机控制指令信号 .集成块9,55 脚为微处理器电路的电源电压供电端, 外接复位电压形成电路 .5 脚为微处理器的复位电压供电端, 外接复位电压形成电路 . 集成块6,7 脚为微处理器电路部分的晶体振荡器连接端 . 外接12MHZ 脉冲信号 .57,58 脚为总线数据信号和时钟信号输入, 输出脚 . 集成块62脚为同步识别信号输入端, 同步识别信号来自同步分离电路 .62 脚输入的同步识别信号主要用于电台识别 .60 脚为调谐电压输出端 .输出的调谐电压为一脉宽调制电压 . 和普通彩电一样,60 脚外接有调谐电压的电平变换电路和滤波电路 . 集成块61 输出端 .为第二伴音吸收选择控制电压 .中频信号信号处理电路集成块41,42 为图像中频信号输入端, 内接图像中频信号放大电路 . 加在41,42 脚上的中频信号经声表面滤波器 . 从41,42输入的图像中频信号, 以图像中频信号放大电路放大后, 直接输往视频检波电路进行检波, 得到视频全电视信号从集成块30 脚输出 .视频检波电路所需的开关脉冲信号由集成块35 脚外电路和集成块内部相关电路组成的压控振荡器形成 . 集成块35 脚外接元件组成的电路为压控振荡器中APC电路的滤波电路 . 开关脉冲形成电路能否形成正常的开关脉冲信号, 只与集成块35 脚外接元件和集成块性能有关 . 开关脉冲形成电路工作不下正常,视频检波电路也就无法正常工作,30 脚也就无正常的视频全电视信号输出 .图像中频信号处理电路中的自动频率控制电压形成电路形成的自动频率控制电压, 由集成块内部直接输往微处理器,作为电视机自动搜索功能预置节目过程中的电台识别信号, 由于自动频率控制电压形成电路完全集成在集成块内部, 所以, 若电视机接收AV 信号正常,接收TV 信号出现自动搜索不锁台( 节目号不变) 故障, 可判定故障出在集成块TMPA8803.音频信号信号处理电路音频信号处理电路包括: 第二伴音选择电路, 第二伴音中频放大电路, 传闻音鉴频电路, 音频信号的TV/AV 切换电路, 音量控制电路等 .音频信号处理电路的任务是在对第二伴音中频信号进行放大, 鉴频的同时, 实现对TV/AV 音频信号的切换和音量控制 . 集成块31脚为第二伴音中频信号输出端 . 第二伴音中频信号由集成块内部的第二伴音选择电路产生 . 第二伴音选择电路选出的第二伴音中频信号从集成块31 脚输出 .31脚输出的第二伴音中频信号由电容直接耦合到集成块33 脚 .33 脚输入的第二伴音中频信号直接进入第二伴音中频信号放大电路进行放大;放大后的第二伴音信号被送往伴音鉴频电路进行鉴频: 得到TV 音频信号, 分两路输出: 一路输入TV/AV 音频信号切换开关电路,另一路则送入集成块38 脚, 然后送入音频输出接口, 作为音频输出接口信号源 . 第二伴音中频放大电路和伴音鉴电路无外接元件 . 集成块31脚无第二伴音频信号输出, 或33 脚无第二伴音中频信号输入, 不会造成电视机接收TV 信号出现完全无声音故障 . 集成块32 脚为AV音频信号输入脚 .AV 音频信号从集成块32 脚进入后, 直接输往TV/AV 信号开关切换电路, 由开关进行切换选择 . 切换选择后的音频信号,直接输往音量控制电路进行音量控制调节 . 音量控制由I2C 总线输出的总线数据信号实施 . 音频信号以音量控制电路调节控制后, 从集成块28 脚输出, 然后输往伴音功率放大电路进行功率放大 .视频TV/AVA 切换电路视频TV/AV, 切换电路完全帷成块内部电路组成 . 切换控制由I2C 总线数据信号完成 . 集成块24 脚为AV 视频信号输入端,26 脚为TV 视频信号输入端 .24,26 脚内接TV/AV 视频信号切换开关 . 从集成块24,26 脚输入的视频信号以TV/AV 开关电路切换后分两路输出; 一路从集成块45 脚输出, 另一路直接输送到集成块内部的亮/ 色分离电路进行亮色分离 .45 脚输出的信号由同步分离电路进行同步分离,分离出的同步信号从集成块62 脚送入微处理器 . 作为自动搜索过程中的电台识别信号 . 集成块20 脚为亮度信号输入脚, 该脚内接亮度信号切换开关电路.20 脚输入的亮度信号直接送入亮度信号切换开关电路, 与亮/ 色分离电路送到的亮度信号进行切换, 切换后的亮度信号输入亮度信号处理电路进行处理 .集成块19,21 脚和从色度信号处理电路送入的色差信号进行切换选择, 选择出的色差信号直接输入RGB 基色信号矩阵变换电路进行矩阵变换, 产生RGB 基色信号 . 由于视频TV/AV, 开关切换电路全部由集成块内部电路组成, 这就大大降低的维修难度 .色度信号处理电路集成块23 脚为色度信号输入端, 该脚内接色度信号开关切换电路 . 色度信号开关切换电路对从集成块23 脚下和亮色分离电路送入的色度信号进行切换选择. 迁出的色度信号系统直接送入色度信号放大和解调电路进行放大和解调; 解调出的色差信号直接送入色差信号直接送入色差信号切换开关电路进行切换选择 .色度信号解调电路所需要的色副载波信号由色副载波恢复电路产生 . 色副载波恢复电路由集成块47 脚外拉元件和集成块内部相关电路组成 .47脚为色副载波恢复电路中的APC 滤波电路连接端 . 色副载波恢复电路能否产生正常的色副载波信号, 完全取决于集成块47 脚外电路和集成块是否正常 .公度信号处理电路外接元件很少, 在集成块23 有色度信号输入,24,26 脚有视频全电视信号输入的情况下, 检修电视机无彩色故障时, 若查行集成埠47 脚电压正常则故障出在集成块 .场扫描小信号电路场扫描小信号电路由集成块15,16 脚外接元件和集成块内部相关电路组成 . 场扫描小信号形成电路主要包括场同步健康电路, 场分频电路,场子脉冲形成电路, 场锯齿波形成电路 . 场同步分离电路, 场分频电路完全由集成块内部电路组成 . 电视机出现接收TV/AV 信号行同步正常,场同步不正常现象, 其故障只能是集成块引起 .场锯齿波形成电路帷成块15 脚外接元件和集成块内部相关电路组成 .15 脚外接场锯齿波形成电容, 场锯齿波形成电路形成的场锯齿波从集成块16 脚输出, 送入场输出电路 . 场扫描小信号形成电路与场输出电路之间不构成交直流负反馈电路, 场输出电路出故障, 不会千万集成块15,16 脚电压不正常 .因此, 检修光栅呈现一条水平亮线故障或场线性不正常故障时, 若测得集成块15,16 脚电压不正常( 查得场输出电路正常), 查得集成块15脚外接电容无故障, 完全可判定故障出厂集成块TMPA8803.总线进入TMPA8803 内部模块电路的工作状态均是在集成块中佩处理输出的总线数据信号控制下完成其工作任务的 .TMPA8803生产的长虹彩电进入维修模式的方法是: 首先将电视机音量关到最小, 在近邻遥控器上静音键的同时, 按本机菜单键, 就可进入维修模式状态,进入维修模式后, 按节目加减键进行选项 . 项目选定后, 按音量加减键进行调整, 调整结束后, 遥控关机, 调好的数据即被除数被存储 .。
模块7 超级芯片数码彩色电视机
7.1 超级芯片LA76930的功能及其应用电路
7.1.4 LA76930超级芯片应用电路故障 检修要点
1.图像无彩色、伴音正常
接收电视信号或AV信号有图像但无彩色，伴音正常，原因通 常是4. 43 MHz晶振停振，无解调副载波，使图像无颜色。 首先检查LA76930的53脚电压，若偏离正常值，则故障出 现在APL滤波电路，应检查0266 , 0267 , 8267 , FZ268等有无失效或开路。如果APL滤波电路正常，说明 故障出现在4. 43 MHz晶振电路，更换晶体后若还没有振荡 波形输出，说明LA76930的色度通道有故障，须更换 LA76930.
模块七 超级芯片数码彩色电视机 电路工作原理及故障检修
7.1 超级芯片LA76930的功能及其应用 电路 7.2 TDA93 XX系列超级芯片功能及其 应用电路 7.3 TMPA88XX系列超级芯片功能及其 应用
7.1 超级芯片LA76930的功能及其应用电路
[教学目的]超级芯片LA76930彩电主要电路工作原理及工 作检修方法。
上一页 下一页 返回
7.1 超级芯片LA76930的功能及其应用电路
[实训内容] (1)视频输出信号波形的观察。 (2)场振荡和场输出波形的测量。
(3) R-OUT, G-OUT, B-OUT波形的观察。
上一页 下一页 返回
7.1 超级芯片LA76930的功能及其应用电路
本课题小结 (1) LA76930是将CPU和小信号处理电路集成在一起的超 级单芯片集成电路，内置电路包括:彩色通道、亮度通道、中 频通道、行/场振荡电路等。 (2)在TCL-AT2916/Y型彩电中，IC901 (4502)芯片 作为TV/AV电路的模拟信号电子开关，它受IC201 (LA76930)的23脚、24脚输出的切换电平控制。Y/C信 号分离电路主要由IC201 (LA76930)及外围电路组成。 集成电路LV1116主要完成AV/TV左右声道音频切换、立 体声和环绕声等处理，伴音功放主要由集成电路TDA7266 完成。
基于公用电话网的远程开关(硬件)设计毕业设计[管理资料]
![基于公用电话网的远程开关(硬件)设计毕业设计[管理资料]](https://img.taocdn.com/s3/m/79b13e2180eb6294dc886c90.png)
东华理工大学长江学院毕业设计（论文）中文题目基于公用电话网的远程开关（硬件）英文题目PSTN-based remote switch (hardware)二零零九年六月摘要电话远程控制系统以部分标准程控交换信令作为系统控制命令，以PLMN与PSTN通信网作为传输介质，使用户可以在远端利用固定电话或移动电话发送DTMF 双音多频信号，实现对近端电器设备的远程控制。
本设计基于这一思想，以单片机AT89S51、双音多频(DTMF)解码MT8870, EEPROM芯片AT93C46等器件作为核心，完成了一个电话远程控制器的设计。
本文所做的主要工作如下：1、分析家用电器实现远程控制的方式，从通用性和灵活性比较，综合成本和硬件复杂度，选择电话机作为控制器，实现远程控制家用电器。
2、选择电话机的工作方式，概括电话拨号DTMF原理，归纳出DTMF方式的优点，采用精度高、稳定性能好的MT8870芯片作为解码电路。
3、研究单片机的原理、接口及应用，对常用单片机机型进行性能比较，根据程序的数据量、接口电路，并且从简化硬件电路，提高系统抗干扰性能考虑，选用AT89S51单片机作为控制器的核心。
4、在主电路的设计中，为了减少外围元件，提高电路的稳定性，采用talk-IC:MC34014, IC的外围电路使用IC设计标准电路。
最终本设计能够实现以下几个基本目标:(1)空调可在异地根据需要随时进行远程控制。
(2)控制具有密码保护功能，以免误操作或恶意操作。
(3)控制密码可以被用户修改，且具备失电密码保护功能。
(4)具有现场操作功能。
(5)通过简单接线可以改变控制功用。
关键词:电话远程控制系统;双音多频信号;单片机ABSTRACTBy using CCITT and SPC exchange order of Chinese standard as system control order and PLMN&PSTN as transmitted medium, the Intelligent Telephone Remote Control System can realize the remote control to the household appliances,which makes the fixed phone or mobile phone send the DTMF signals. According to this idea, we designed and implemented a telephone remote control system with the single chip of AT89S51, the DTMF decoder of MT8870, EEPROM of AT93C46. The main works are as follows:1. Study the control mode available for the household appliances. Considering commonality, flexibility, cost and complexity of hardware, telephone is selected as the controller to realize the control of household appliances.2. Study the work modes of telephone. Sum up the DTMF principle of telephone dialing, and get the advantages of DTMF. Then, the chip MT8870 is chosen as the decoder circuit, which has high precision and good stability.3. Study the theory, interface and application of single chip, and compare the capability of single chip in common use. According to program data quantity, interface circuit, hardware and capability of anti一amming, we select AT89S51 single chip as the core of controller.4. In order to reduce peripheral elements and improve the circuit stability, we apply talk-IC (MC34014), and use IC normal peripheral circuit during the design of main circuit.In the end, the design can fulfill the following functions: 1) Remote control of air conditioner, 2)Password protection to prevent mis-operation, 3) Password can be modified with protection of power off, 4) Field control function, 5) The control function can be changed by simple wiring.Keywords: Intelligent Telephone Remote Control System (ITRCS),Dual tone multi frequency (DTMF), Singlechip目录0 绪论 (1) (1) (2) (3) (4)1 系统设计要求及设计方案 (5) (5) (6) (7)2 硬件电路设计 (8) (8) (8)单片机及外围电路的电路图 (9)AT89S51单片机的芯片介绍 (9)AT89S51单片机外围电路的工作原理 (12)2. 2 DTMF音频解码电路 (13)DTMF音频解码电路的功能 (13)DTMF音频解码电路图 (13)MT8870 DTMF芯片介绍 (14)DTMF音频解码电路的工作原理 (15) (15)电话接口电路的功能 (15)电话接口电路的外围电路图 (16)MC34014的芯片介绍 (16)电话接口电路的工作原理 (17)2. 4显示电路 (17)显示电路的功能 (17)显示电路 (18)显示电路的介绍 (18)显示电路的工作原理 (20)2. 5键盘 (20)键盘的功能 (20)键盘电路 (21)键盘的介绍 (21)键盘的工作原理 (21)2. 6密码存储电路 (22)密码存储电路的功能 (22)密码存储电路图 (22)AT93C46芯片的介绍 (23)密码存储电路的工作原理 (23)2. 7输出电路 (24)输出电路的功能 (24)输出电路的电路图 (24)输出电路的介绍 (24)输出电路的工作原理 (25)结论 (26)致谢 (27)参考文献 (28)附录 (29)0 绪论进入20世纪90年代后期以来，数字化技术取得了更加迅猛的发展并日益渗透到各个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TMPA8879主解码集成电路引脚功能
引脚功能电压备注引脚功能电压备注
1 键盘 5.0 按本控变化64 背景灯开关 0开灯5.0
2 伴音制式 2.8 DK高.M低6
3 接收头信号输入 5.0
3 AV开关 0 TV/AV2/AV1 62 TV同步输入 4.4
4 地 0 61 待机 5.0 待机为低电平
5 复位 5.0 60 地磁校正变化
6 晶振输出 2.2 59 音量调节 1 变化
7 晶振输入 2.2 58 总线时钟 5.2
8 地0 57 总线数据 5.2
9 +5V 5.0 56 静音0 静音开5.0
10 CPU 地0 55 +5V 5.0
11 YC地0 54 地0
12 行同步输入 1.0 53 RGB地0
13 行激励输出 1.8 52 B输出 3.4
14 行AFC 6.7 51 G输出 3.0
15 场锯齿波形成 4.2 50 R输出 3.5
16 场激励输出 4.9 49 数字 3.3V 3.3
17 行电源9.0 48 高压稳定控制 2
18 地0.1 47 YC5V 5
19 Cb输入 2.5 46 APC滤波 2.5 无图3.5
20 EW输出45 MONITOR 输出2.2
21 Cr 2.5 44 黑电平检波 5
22 音频输入0 43 射频AGC 1.0 无图3.9
23 C输入 0 TV时S端子接地42 中频输入0 无图2.0
24 视频/Y 输入 2.6 41 中频输入0 无图2.0
25 ALC滤波 3.4 40 中频地 0
26 TV信号输入 1.9 空39 中频AGC 1.7
27 ABCL控制输入 4.9 38 伴音信号输出 4.3
28 音频输入37 偏置稳定滤波2.2
29 音频输入36 中频+5V 5.0
30 电视信号输出3.3 35 图像中频PLL 2.4
31 第二伴音中频输出 1.8 34 音频直流负反馈2.1
32 音频输出 3.5 33 第二伴音中频输入 3.0。
