钻孔桩桩头处理(环切法)施工技术交底大全
桩头破除施工技术交底
桩头破除施工技术交底书（三级）工程项目：编制者：（签字）复核人：（签字）审核人：（签字）日期：（签字）技术交底书交底单位：编号：部分的钢筋与混凝土分开为宜，切忌拉出角度过大而将设计桩标高以下钢筋保护层剥落。
主筋包围的桩头部位，在钢筋与混凝土分离的位置，四周用风镐向桩内水平凿进。
环切桩头凿出钢筋和声测管注意环向水平打孔时，打孔深度要大于1/3桩径。
钢筋全部外露后，将桩顶钢筋微向外弯，外弯角度以15度为宜。
打入膨胀钢钎，使桩顶混凝土形成断裂面。
环向水平打孔打入膨胀钢钎（3）清除桩头及人工修整主筋包围的桩头完全截断后用沟机配合人工将桩头吊出移至固定的地方，在破除过程中头破除的碎屑随破除随清理，尽量使破除面平整，保证标线下部的钢筋保护层不被破坏。
在破碎桩头过程中尽量避免碰撞桩头锚固钢筋，保持钢筋垂直度。
吊离桩顶混凝土修整桩头完成桩头破除（4）调直钢筋对于碰弯的钢筋，由两人配合用钢筋扳手对钢筋进行调直，调至过程中用钢筋刷去除钢筋上剩余的混凝土渣，保证钢筋焊接的质量。
需注意：破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。
破除桩头时应采用空压机结合人工凿除，上部采用空压机凿除，下部留有10～20cm由人工进行凿除。
凿除过程中保证不扰动设计桩顶以下的桩身混凝土。
严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋。
将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，进行桩基检测。
桩头凿完后应报与监理验收，并经检测合格后方可浇筑混凝土垫层。
三、质量标准（1）钻孔桩凿除后桩顶高程不高于桩头底面标高，误差控制在±3cm以内。
（2）凿除后的桩顶混凝土应新鲜无泥土等杂物。
（3）钢筋应清理干净无混凝土渣等杂物，钢筋应顺直。
四、质量问题预防及注意事项（1）当地下围护结构达到设计强度后，才能进行第一层土方的开挖。
（2）对风镐等工具进行检查，避免由于工具故障影响施工进度与施工质量。
（3）桩头破除必须保证破除面在桩头底面标高以下，尽量保证桩头平整，避免桩头缺边少角、钢筋保护层被凿除的现象。
桩头环切施工安全技术交底模板
一、工程名称：[填写工程名称]二、施工部位：[填写施工部位]三、施工时间：[填写施工时间]四、参与人员：[填写参与人员名单]五、交底内容：1. 工艺原理桩头环切施工是利用环切机在桩头周围切割出环形槽，再使用风镐或液压锤将桩头破除，确保桩头破除后桩身完整性、标高一致、桩顶面平整。
2. 施工准备（1）施工人员必须经过专业培训，熟悉环切机、风镐、液压锤等设备的使用方法及安全操作规程。
（2）施工前对桩头进行测量，确定桩头破除标高。
（3）检查环切机、风镐、液压锤等设备是否完好，电源、气源是否正常。
（4）准备防护用品，如安全帽、防护眼镜、防尘口罩、防噪音耳塞等。
3. 施工步骤（1）在桩头周围用钢尺或卷尺测量标高，并画出环切线。
（2）启动环切机，沿环切线进行切割，切割深度应达到设计要求。
（3）切割完成后，检查桩头标高是否满足要求，如不符合，需重新切割。
（4）使用风镐或液压锤将桩头破除，注意操作人员安全，防止桩头碎块飞溅伤人。
（5）破除后的桩头应清理干净，为后续施工做好准备。
4. 安全注意事项（1）施工人员必须佩戴安全帽、防护眼镜、防尘口罩、防噪音耳塞等防护用品。
（2）操作环切机、风镐、液压锤等设备时，必须按照操作规程进行，严禁违规操作。
（3）施工过程中，注意周围环境，防止桩头碎块飞溅伤人。
（4）施工区域应设置警示标志，禁止无关人员进入。
（5）施工结束后，及时清理现场，确保施工区域整洁。
5. 应急措施（1）如发生设备故障，立即停止施工，并采取措施排除故障。
（2）如发生人员受伤，立即组织救援，并拨打急救电话。
（3）如发生火灾，立即组织人员疏散，并拨打火警电话。
六、总结桩头环切施工是一项重要的基础施工工序，施工过程中必须严格遵守安全技术交底，确保施工安全、高效、顺利进行。
七、交底人：[填写交底人姓名]八、验收人：[填写验收人姓名]九、日期：[填写日期]。
(完整版)安全技术交底(破桩头)
编号：工程名称创美悦府 4#/5# 楼分部分项工程名称破桩头交底内容：一、施工工具电镐、电钻、无齿锯（切割机）、大锤、胀销。
二、施工工艺流程①测定标高→②环切→③剥离钢筋加深缺口→④加钻顶断→⑤消除断体→⑥人工凿除剩余三、技术要求1、桩头凿除施工前，先由丈量员正确放出每根桩的桩顶设计高程，做好标志。
施工队施工时，应依据丈量员做好的标志在桩基周围加密表记，每根桩起码四周，用红油漆划出醒目红线。
2、在桩顶地点进行环切及下道工序，保证桩头伸入承台的高度及顶面高程正确无误。
3、桩头断开吊出基坑后，施工队应逐个检查每根桩顶面能否平坦，如有桩顶面不平整处，需再次用钢钎凿平办理。
4、施工作业用电需专业电工接电，配电箱实时封闭，防备漏电。
5、在基坑内作业人员一定配戴安全帽。
四、施工工艺钻孔混凝土灌输桩顶面一般要超出设计标高800mm左右，这样做的原由是：在灌输混凝土时，顶面混凝土与泥浆接触混淆，凝结后的混淆体没法达到设计要求的强度，为保证桩身混凝土质量，一定超灌必定高度的混凝土。
桩体保养好后，在进行承台施工时要将超出的部分打掉，打到设计的标高，这就是俗称的破桩头。
交底人（技术人员）接受人署名署名交底日期年月日注：交底一式两份，交底人、接受人各一份。
编号：工程名称创美悦府 4#/5# 楼分部分项工程名称破桩头交底内容：1、测定标高用水平仪测定桩顶标高，确立出设计要求的桩顶地点，并做好标志。
2、环切在设计要求的桩顶地点设定一道沿圆周方向的切割线，用切割机沿切割线切割，切割深度以钢筋保护层厚度而定，略小于保护层厚度，决不可以切割到桩基钢筋。
设定切割线的目的是为了在下步施工即人工凿除重点施工地区混凝土的施工中，防备损坏有效桩体（即切割线以下桩体）。
3、剥离钢筋加深缺口人工凿除重点施工地区的混凝土，形成缺口，露出钢筋，凿除深度为钢筋的保护层厚度，凿除时不得损害钢筋。
电镐剥离其他无效桩体钢筋保护层，露出钢筋。
全部露出的钢筋均向外侧微弯，以便后续施工。
桩头凿除切割施工技术交底
四、质量标准
序号
项目
允许偏差（mm）
1
桩位偏差
D/且不大于150
2
桩径
±50
3
桩顶标高
+30，-50
4
桩顶平整度
10
五、应注意的质量问题
5、桩头切割、剔凿过程中，勿要损伤钢筋。
6、严禁直接用机械推到混凝土桩体，避免桩体下部产生断裂。
六、成品保护
1、破桩时要根据标高进行，不得损坏桩标高以下的部位，严禁破坏桩头。
2、剔凿过程中，严禁随意弯折、损伤钢筋。
七、绿色施工
1、切割桩头时可通过洒水抑制扬尘污染。
2、遇大风等恶劣天气，严禁进行桩头剔凿。
2、架设水准仪，依据土面的标高在桩上标出破桩的控制线。
3、破桩时随挖随抄出水平控制线，以便控制基底标高和桩顶标高，根据抄出的水平控制线沿桩四周用切割机切出槽，然后再用凿子剔断。
4、破桩标高应精确控制，破桩标高分别为-15.65m、-15.45m、-14.65 m、-18.25m。
5、破桩施工前应根据破桩标高用切割机在桩顶位置环向切割，保证桩头锚入基础的直径符合要求。破桩时应保护桩头钢筋外伸尺寸大于35d，且钢筋不得有死弯。如钢筋外伸长度不足要求，在经过现场监理确认后接长。
3、机械要选用节能型，减少电的损耗；电缆、电线不宜过大或过小，满足负荷使用即可。
交底人：
日期：年月日
被交底人：
日期：年月日
桩头凿除切割
工程名称
分部工程
施工单位

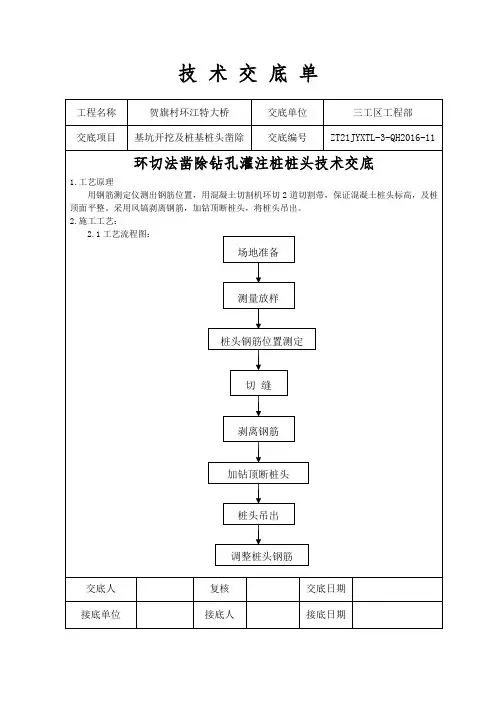

环切法
2.2 施工工艺：
2.2.1．场地准备
基坑开挖后，人工平整场地，用铁锹将桩头四周附着物清理干净，空压机吊装就位。
2.2.2.测量放样
测量人员将每根钻孔桩的桩顶标高（即深入承台10cm位置）测出并沿桩顶标高处画第一道粗红线（及切割带），在第一道红线上方10cm处在画一道粗红线（即切割线）。
2.2.
3.桩头钢筋位置测定
在切割之前采用钢筋位置测定仪测出钢筋位置，每根桩4个点填写在每根桩钢筋笼保护层数据表，移交给现场技术人员、领工员、桩头凿除操作工人，并双方签字无误后，方可施工。
技术交底单
技术交底单
交底人复核交底日期接底单位接底人接底日期
技术交底单
施工机具
单位数量备注空压机台 1
把 2。
环切法破桩头安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：环切法破桩头二、安全技术交底内容1. 作业人员要求（1）所有参与环切法破桩头作业的人员必须经过专业培训，具备相应的操作技能和安全意识。
（2）作业人员进入施工现场必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
（3）严禁酒后上岗，确保作业人员精神状态良好。
2. 施工现场安全措施（1）施工前，应对施工现场进行安全检查，确保现场安全无隐患。
（2）施工现场应设置安全警示标志，提醒作业人员注意安全。
（3）施工区域应设置隔离围栏，防止无关人员进入施工区域。
3. 环切法破桩头作业安全要求（1）环切法破桩头前，应仔细检查桩头钢筋位置，确保钢筋位置准确无误。
（2）环切机操作人员应熟悉环切机操作规程，确保操作规范。
（3）环切过程中，严禁操作人员站在桩头上方或桩头附近，防止物体坠落伤人。
（4）环切过程中，应随时观察环切机运行情况，确保设备运行正常。
（5）环切过程中，如发现异常情况，应立即停止作业，查明原因并采取相应措施。
4. 施工现场用电安全（1）施工现场用电必须符合国家相关标准，确保用电安全。
（2）施工用电设备应定期检查、维护，确保设备完好。
（3）施工现场用电设备操作人员应具备相应的操作技能和安全意识。
（4）施工现场用电设备应设置漏电保护装置，防止触电事故发生。
5. 环切法破桩头施工环境保护（1）施工现场应保持整洁，及时清理施工垃圾。
（2）施工过程中产生的噪音、粉尘等污染物应采取有效措施进行控制。
（3）施工结束后，应对施工现场进行恢复，确保周边环境不受影响。
三、应急措施1. 作业人员发生意外伤害时，应立即停止作业，组织人员进行救治。
2. 发生火灾、触电等事故时，应立即切断电源，拨打火警电话119，并组织人员进行灭火。
3. 发生其他意外事故时，应立即采取相应措施，确保人员安全。
环切法破桩头安全技术交底模板
一、交底目的为确保环切法破桩头施工过程中的安全，提高施工人员的安全意识，特制定本安全技术交底。
二、施工范围本交底适用于采用环切法破除混凝土桩头的施工过程。
三、施工人员要求1. 所有参与环切法破桩头施工的人员必须经过专业培训，具备相应的操作技能和安全知识。
2. 作业人员必须身体健康，无妨碍施工的疾病。
四、安全技术交底内容1. 施工准备（1）施工前，对施工现场进行全面检查，确保施工环境安全。
（2）检查施工机具设备，确保其完好、可靠。
（3）了解桩头结构、位置、尺寸等参数，制定详细的施工方案。
2. 施工工艺（1）使用钢筋测定仪测定钢筋位置，确定切割线。
（2）使用混凝土切割机沿切割线进行环切，确保切割深度一致。
（3）环切完成后，采用风镐或人工方法剥离钢筋，破除桩头。
3. 安全注意事项（1）作业人员必须佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。
（2）施工过程中，注意观察桩头周围环境，防止发生坍塌、物体打击等事故。
（3）使用混凝土切割机时，确保电源线、漏电保护器等符合安全要求。
（4）环切过程中，注意切割机与桩头之间的距离，防止切割机碰撞桩头。
（5）破除桩头时，注意砼片溅出伤人，作业人员必须戴护目镜、防尘口罩。
（6）使用风镐时，注意操作规程，防止机械伤害。
（7）夜间施工时，施工现场必须设置足够的照明设施。
4. 应急措施（1）发生意外事故时，立即停止施工，迅速组织人员撤离危险区域。
（2）及时拨打急救电话，请求救援。
（3）根据事故情况，采取相应的救援措施。
五、施工验收1. 施工完成后，对破除的桩头进行检查，确保其符合设计要求。
2. 检查施工现场，确保无安全隐患。
六、交底时间及地点交底时间：年月日交底地点：施工现场七、交底人及签字交底人：（姓名）签字：（签名）八、备注本安全技术交底仅供参考，具体施工过程应根据实际情况进行调整。
施工过程中，如遇特殊情况，应及时报告，并采取相应措施。
桩头切割技术交底(环切)
技术交底书技术交底书桩头切割表格编号2411项目名称中铁十局郑万铁路河南段项目部一分部第页共页交底编号007号工程名称潦河特大桥设计文件图号郑万豫施(桥)参-01，郑万豫施(桥)-67施工部位桩基交底日期2016年5月18日一、技术标准1、设计图:郑万豫施(桥)参-01“承台、钻孔灌注桩及扩大基础钢筋布置图”。
2、设计图:郑万豫施(桥)-67“潦河特大桥”3、《铁路桥梁桩孔桩施工技术规程》(Q/CR9212-2015)4、《铁路工程基桩检测技术规程》（TB10218-2008）二、设计要求桩基深入承台10cm，三、施工方法1、环切法施工过程：测量放样---桩身打点---环向联通切割点---沿切割线进行环向切割---剥离钢筋---分离吊离桩头---桩头吊离---断面打磨----钢筋调直。
1.1测量放线：测量班根据桩头预留长度（深入承台10cm）放样桩顶标高，施工人员根据测量结果在基桩上用红油漆标注2道环切线；分别为深度承台10cm处及深度承台20cm处。
1.2桩头环切：先将桩体周围泥浆清理干净后，采用切割机沿桩身红漆标示部位环向切割5cm切口,防止桩头凿除时破坏桩边。
切割时严格控制切割深度，避免割伤钢筋。
1.3剥离出钢筋：将两道环切线间混凝土剔除后，剥离顶部切割线以上的钢筋主筋，使钢筋与桩身分离并向外侧微弯曲。
1.4凿出断裂环：第2道切割线处环向打入4-6根约15-20cm深钢钎,打入时尽量对称水平打入以保证断裂面保持在同一水平面。
使桩头松动。
1.5桩头吊离：沿切割线打完钢钎确定桩头已断裂后，统一用吊车拔掉桩头，起吊时尽量轻起以免对钢筋造成损坏。
1.6人工整修:桩头拔掉后在断裂面会有部分地方凸凹不平需人工凿除处理，按设计标高将多余的部分凿掉并打磨。
1.7钢筋校正及桩头清洗：待桩顶处理完后可将弯曲钢筋进行调直，调直时人工手持钢筋扳手进行微调，调直后对桩头进行冲洗，用高压水枪对桩头及其周围杂物进行冲洗，待冲洗完后将积水及时排除。
钻孔桩桩头处理环切法施工技术交底大全
钻桩桩头处理（环切法）施工技术交底技术交底容一、交底部位适用本合同段钻灌注桩桩头凿除施工。
二、施工法、工艺1、施工工艺特点桥梁钻桩桩头环切法凿除工艺，整体凿除桩头多余混凝效果好，有效避免了桩头凿除过程中，对桩头预留部分混凝土的破坏，对桩头的混凝土扰动较小，能充分保证深入承台部分桩头混凝土的高度和保护层，桩身的完整性较好；整体吊离桩头，减少工人破除混凝土的工作量，减少破桩时间，降低了工人作业强度，提供施工功效。
凿除后的工作面较为平整，也便于桩基检测。
2、施工顺序首先，由现场技术人员对开挖完成后的基坑标高进行测量，同时在桩身用红油漆做好设计桩顶标高的标识。
施工作业人员在打好点上进行同水平面环向标注，形成换切线。
工人用手持切割机沿换切线进行3CM环向切割，切割完成后，用风镐将桩头钢筋进行剥离破除，再在换切线处对称环向分部打入钢楔子，然后将要吊离部分与桩身分离，最后桩头用手持打磨机进行整修。
三、施工法1、基坑开挖：基坑开挖过程中使用挖掘机挖除桩头外土层，作业时应该防止损坏外露钢筋及防止挖掘机用力勾桩头，基坑底应低于桩顶设计标高。
图1 基坑开挖基坑开完，及时安排作业人员做好基坑围防护。
防护采用1.5m高钢管进行防护，并悬挂安全网。
防护围栏必须固定牢靠，涂刷警示反光油漆。
图2 基坑防护2、基坑开挖完成后，防护安装到位后，将基坑进行整平，技术人员测定桩顶标高位置，并用红油漆沿桩身标出切割线。
3、切割前技术人员要探明钢筋主筋位置并告知作业人员保护层厚度。
操作手根据保护层厚度，调整手持切割机无齿锯的切割深度，切割深度控制在3cm。
环切时不得损伤主筋。
4、用风镐沿桩头自上而下，由外向进行，凿出V型槽剥离混凝土，不得损伤主筋。
5、剥出桩头钢筋：采用风镐沿桩头自上至下将钢筋主筋剥离。
风镐剥离混凝土剥出成型的桩头钢筋6、切断桩头：当全部钢筋凿出后，在桩顶标高以上3cm处水平环向间距20cm采用风钻钻出断桩，使用钢钎打入各个断桩中，来回反复敲击钢钎，使混凝土在环形断桩处断开。
桩基桩头破除
技术交底书1·基坑开挖：基坑开挖过程中使用挖掘机挖除桩头外土层，作业时应该防止损坏外露钢筋及防止挖掘机用力勾桩头，基坑底应低于桩顶设计标高。
2·基坑清理防护：基坑弃土清运完毕，做好基坑现场防护、警示工作。
现场文明施工3·高程测量：水准测量，放出实际的桩顶标高，对桩顶标高统一用红漆标识。
施工放样红漆标识4·无齿锯环切：用无齿锯绕桩头环向一周切割，深度3-4cm，用风镐沿桩头自上至下凿出V型槽剥离混凝土，环切时不得损伤主筋。
环切凿出V型槽5·剥出桩头钢筋：采用风镐沿桩头自上至下将钢筋主筋剥离。
风镐剥离混凝土剥出成型的桩头钢筋6·切断桩头：当全部钢筋凿出后，在桩顶标高以上3cm处水平环向间距20cm 采用风钻钻出断桩孔，使用钢钎打入各个断桩孔中，来回反复敲击钢钎，使混凝土在环形断桩孔处断开。
风钻钻出断桩孔大锤反复敲击钢钎7.吊离桩头：对已断开的桩头钻出吊装孔，插入钢钎，用起重设备将已断裂脱离的桩头吊出，起重设备应垂直起降，不能左右晃动避免桩头倾到将桩基主筋压成死弯。
8.桩头清理：桩头清理采用人工凿除多余混个凝土并清顶，桩顶形成中心略高、周边略低的断面，确保桩顶面平整、密实。
人工凿除多余混凝土清理成型的桩头5、质量标准：1，桩径小于等于1m时，承台边缘与桩外缘净距离不小于0.5倍桩径，且不小于250mm。
2，桩径大于1m时，承台边缘与桩外缘净距离不小于0.3倍桩径，且不小于500mm。
6、安全、环保、文明施工等技术措施：1·深化安全教育，强化安全意识，牢记“安全第一”的宗旨。
施工人员上岗前进行安全教育和技术培训并持证上岗。
2·对全体施工人员要进行防火教育，培训一批义务消防人员，严禁野外用火，用火地区要采取一定隔离防护措施，生活区及施工现场配备足够的消防设备，消除一切可能造成火灾、爆炸事故的根源和隐患，严格控制易燃、易爆物和助燃物的贮量。
环切桩头安全技术交底模板
一、交底对象全体参与环切桩头施工的作业人员、管理人员及技术人员。
二、交底目的为确保环切桩头施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行安全技术交底。
三、交底内容1. 施工现场安全要求（1）进入施工现场，必须正确佩戴安全帽，穿防滑鞋，系好安全带。
（2）施工现场应保持整洁，不得乱堆乱放材料、工具等物品。
（3）施工现场应设立警示标志，确保作业区域安全。
2. 施工机械及设备安全操作（1）操作混凝土切割机前，应检查设备是否完好，确认切割片安装牢固。
（2）操作过程中，应保持专注，注意观察切割片磨损情况，发现异常立即停机检查。
（3）操作过程中，严禁操作人员离开设备，确保设备安全运行。
3. 环切桩头作业安全要求（1）环切桩头前，应熟悉桩头结构、位置、标高等信息，确保环切精度。
（2）环切过程中，严禁操作人员站在桩头边缘或附近，防止发生坠落事故。
（3）环切过程中，应保持切割速度均匀，防止切割片断裂或设备损坏。
（4）环切完成后，应检查环切质量，确保环切深度符合设计要求。
4. 应急措施（1）发生火灾时，应立即切断电源，使用灭火器进行灭火，并迅速撤离现场。
（2）发生触电事故时，应立即切断电源，使用绝缘工具进行救援，并拨打急救电话。
（3）发生人员坠落事故时，应立即进行救援，并拨打急救电话。
5. 施工现场其他安全注意事项（1）施工过程中，应密切关注天气变化，如遇恶劣天气，应立即停止施工。
（2）施工现场应配备必要的安全防护用品，如安全帽、防护眼镜、防尘口罩等。
（3）施工过程中，应加强沟通与协作，确保施工顺利进行。
四、交底总结通过本次安全技术交底，希望大家充分认识到环切桩头施工过程中的安全风险，提高安全意识，掌握安全操作技能，确保施工安全。
五、交底时间及地点交底时间：XXXX年XX月XX日交底地点：XXXX项目施工现场六、交底人及记录人交底人：XXX记录人：XXX。
3.环切法凿桩头安全技术交底
6、施工机具接线必须电工作业，严禁私自连接。
7、在坡脚作业时必须事前有专人检验槽壁土方是否有松动现象，避免现场施工扰动造成土方坍塌，发生安全事故。
12、桩头凿下来后，需用挖机将桩头安全的从坑内运出，在进行此道工序是，现场班组应派专门人员负责坑内桩头的挂钩与吊到坑外之后桩头的摘钩工作，在挖机吊运桩头时挖机的附近不得有人。
16、施工作业用电需专业电工接电，配电箱及时关闭，防止漏电。
17、在基坑内作业人员必须配戴安全帽。
交底等级
Ⅲ（ 、 或 ）级
编制人：复核人：审核人：
2、在桩顶位置进行环切及下道工序，保证桩头伸入承台的高度及顶面高程准确无误。
3、桩头断开吊出基坑后，施工队应逐一检查每根桩顶面是否平整，若有桩顶面不平整处，需再次用钢钎凿平处理。
4、基础桩间土清挖完毕后，在桩头上按桩顶结构标高画出切割标记。首先，把桩头四周桩间土找平。用以按放施工机具，作业时按标高在桩的周围切割至桩断开，严禁切割不到位，使用重物撞击断开。（桩头与基槽底面必须在一水平面，不得凸凹不平）
接底人（签名）
8、施工现场，做到现场清整、物料清楚、操作面清洁，文明施工。
9、桩头凿除完成后，残余的砼要统一处理，不得随意抛洒到现场，堆放在指定地点，随后装车运送到指定的弃土场：严禁堆放现场，阻塞道路交通。
10、作业过程中应及时清理现场物料、堆放整齐。凿桩头的机具要摆放整齐。
11、多格编号
1310
项目名称
第1页
共2页
桩头环切施工工法(两篇)
引言概述：桩头环切施工工法是一种在深基坑施工过程中常用的方法，通过对桩头进行环切处理，能够有效解决施工中遇到的一系列问题，保证工程的安全与稳定。
本文将详细介绍桩头环切施工工法的各个方面，包括施工前的准备工作、环切的具体步骤、环切机械的选择和使用注意事项等。
正文内容：一、施工前的准备工作1.研究现场桩基的设计参数要求和现场情况，确定环切的需求和施工方案。
2.对现场进行详细勘测，包括桩基的结构和土壤的物理力学性质。
3.编制环切施工方案，确定环切的具体位置、方式和尺寸。
4.选择合适的环切机械设备，并进行相关人员培训和技术指导。
5.准备必要的安全保护措施和施工材料，如砂袋和支撑材料等。
二、环切的具体步骤1.清理桩顶，将桩顶的泥土和碎石等杂物清理干净。
2.在桩顶上进行标注，确定环切的尺寸和位置。
3.使用环切机械进行桩头环切，按照预定的尺寸和位置进行切割。
4.检查环切的质量，确保切割面平整，没有明显的裂缝和错位情况。
5.将切割下来的残余部分进行清理和处理，确保施工现场整洁。
三、环切机械的选择和使用注意事项1.根据桩头的材料和尺寸选择合适的环切机械，如电动环切机、液压环切机等。
2.操作环切机械时，注意安全操作规程，戴好防护装备。
3.掌握环切机械的使用方法，熟悉机械的工作原理和技术特点。
4.遇到困难和问题时，及时与生产厂家或专业人士进行交流和咨询。
5.定期对环切机械进行维护保养，确保设备的工作性能和安全可靠性。
四、桩头环切施工中的注意事项1.要充分理解桩头环切的目的和意义，避免盲目进行切割。
2.在环切施工过程中，严格按照设计要求进行切割，不得随意更改。
3.注意环切对桩基和周围土体的影响，避免施工过程中引起不必要的损坏。
4.及时采取相应的加固措施，确保桩基的安全性和稳定性。
5.施工结束后，进行验收和监测，确保环切施工效果和工程质量。
总结：桩头环切施工工法是一种在深基坑施工中常用的方法，通过对桩头进行环切处理，能够解决施工过程中的一系列问题，保证工程的安全和稳定。
钻孔灌注桩凿除桩头施工技术交底精选全文
编号：桥006
工程名称
xxxx新区xx工业园长安北路道路工程
交底日期
20XX-3-5
施工单位
分项工程名称
xx、xx中桥钻孔灌注桩
交底内容：
图1-2 桩头凿除示意图
2、质量要求
1、严禁将桩头主筋扳成死弯造成损伤及无法校正，采用风镐和切割机时施工时，严防损伤主筋。
2、严禁用挖掘机碰撞桩头。
3、安全措施
可编辑修改精选全文完整版
技术交底
编号：桥006
工程名称
xxxx新区xx工业园长安北路道路工程
交底日期
20注桩桩头凿除
交底内容：
1、桩头凿除
1、开挖基坑
开挖基坑过程中使用挖机挖除桩身周围的岩土，并注意放坡，挖除过程中防止损坏外露钢筋，严禁挖机用力勾桩头。
8、桩头修整
桩头修整采用风镐破除桩头浮浆及多余的混凝土，破除时注意保护声测管，不得破坏声测管及杂物落入声测管内。至少预留10cm以上时用人工凿除，确保桩顶面平整、密实、并与桩轴线基本垂直。
9、桩头凿除工艺见流程图1-1，桩头凿除示意图见1-2。
图1-1 钻孔桩截桩工艺流程图
审核人
交底人
接受交底人
本表一式两份，交底人与接受交底人各保存一份。
2、基坑防护
基坑开挖桩顶设计标高后，基坑弃土清运完毕，做好基坑排水、基坑防护设施才可进行桩头凿除施工。
3、桩顶划线
桩顶标高20-30cm以上处（声测管顶部以上）为桩顶面破除标高，凿除桩头前测量人员先进行水准测量，放出桩顶的破除标高，对桩顶破除标高统一用红漆标识，并对桩头凿除工人进行桩头顶标高交底。
4、切割V型槽
审核人
交底人
接受交底人
环切法破桩头施工技术交底
环切法破桩头施工技术交底（三级）交底人：交底时间：交底编号：二〇一七年十月技术交底记录技术交底书图2 基坑开挖示意基坑采用放坡开挖，根据承台基坑开挖深度及现场地质，计算出开挖坡度及开挖尺寸。
开挖至距承台底标高10cm，采用人工开挖清理并找平，并采用挖机或人工在基坑边坡夯实。
在基坑周围设置围栏，围栏高度不低于1.2m，基坑内四周设置明排水沟和集水坑。
如图2。
2.标高抄平、位置标示基坑开挖后，将场地进行整平，技术人员抄平定出桩顶标高位置，并用红油漆沿桩基周围标出切割线。
如图3。
图3 确定切割线4.环向切缝、钢筋剥离采用无齿锯绕桩头环向一周切割，切缝深度3-4cm，环切时不得损伤主筋和声测管。
如图4。
5.钢筋剥离用风镐沿桩头自上至下、由外向内进行，凿出V型槽剥离混凝土，保证逐跟声测管和钢筋剥离，但不得损坏声测管及钢筋。
切缝凿出V型槽风镐剥离混凝土剥出成型的桩头钢筋图5 切缝、钢筋剥离6.切断桩头及吊离钢筋剥离后，在切缝线以上1～2cm，沿桩头四周，每根桩均匀布置12-15个孔位，采用风镐打孔，打孔深度为桩径的1/5即可。
打入时尽量对称水平打入以保证断裂面保持在同一水平面。
钻孔完成后，插入楔形钢钎（如图6），加钻顶断桩头，钢钎水平或稍向上，然后采用大锤来回敲击反复敲击钢钎，使混凝土在环形断桩孔处断开。
每个钢钎配置两个夹片，在桩头顶断后，便于钢钎的取出。
如果楔形钢钎未将混凝土撑开，用起重钢丝绳牢牢系住桩身，用吊车提住起重绳，采用外力(挖机)轻轻左右碰撞桩头，直到桩头松动断裂。
起吊前确保桩头和桩身完全分离，然后进行起吊，起吊时尽量轻起以免对钢筋造成损坏。
吊装过程人员应远离操作范围，以防止桩头掉落发生事故。
风钻打孔大锤敲击钢钎吊离桩头人工修整图6 桩头处理7.修整桩头桩头拔掉后在断裂面会有部分地方凸凹不平需人工凿除处理，将桩头残余混凝土进行凿除打磨，确保桩顶面平整、密实。
8.钢筋调整及基底整平待桩顶处理完后可将弯曲钢筋进行调直，调直时人工手持钢筋扳手进行微调，整个基坑桩头钢筋调直完成后，用高压水枪对桩头浮渣等附着物进行冲洗，待冲洗完后将积水及时排除。
破桩头安全技术交底
破桩头安全技术交底一、工程概述在进行基础施工的过程中，破桩头是一项重要的工序。
为了确保破桩头作业的安全进行，特制定本安全技术交底。
二、施工准备1、技术准备熟悉施工图纸和相关技术规范，了解桩头的设计要求和破除标准。
制定详细的施工方案，并向施工人员进行技术交底。
2、人员准备配备足够的专业施工人员，包括破桩工人、电工、安全员等。
所有施工人员必须经过安全培训，考核合格后方可上岗作业。
3、设备准备准备好破桩所需的机械设备，如钻孔机、风镐、吊车等。
对机械设备进行全面检查和维护，确保其性能良好、安全可靠。
4、现场准备清理施工现场的杂物和障碍物，确保施工场地平整、畅通。
设置明显的安全警示标志，划定施工区域，非施工人员严禁进入。
三、施工流程1、测量放线根据设计图纸，准确测量桩头的破除位置，并做好标记。
2、桩头环切使用切割机沿标记位置进行环切，切割深度应符合设计要求。
3、桩头剥离采用风镐或钻孔机等工具，将桩头混凝土逐步剥离。
4、吊离桩头使用吊车将破除的桩头吊起，运至指定地点。
四、安全注意事项1、个人防护施工人员必须正确佩戴安全帽、安全带、防护鞋等个人防护用品。
严禁酒后作业，严禁疲劳作业。
2、机械设备使用操作人员必须熟悉机械设备的操作规程，严禁无证操作。
机械设备在使用前必须进行检查和调试，确保其性能良好。
在机械设备运行过程中，严禁人员靠近或触摸运转部位。
3、用电安全施工现场的临时用电必须符合《施工现场临时用电安全技术规范》的要求。
电气设备必须接地接零，严禁私拉乱接电线。
定期对电气设备进行检查和维护，确保用电安全。
4、吊运作业吊车司机必须持有特种作业操作证，严禁无证上岗。
吊运前必须检查吊具、索具的安全性，确保其完好无损。
吊运过程中，必须有专人指挥，严禁在吊运物下方停留或通过。
5、高处作业高处作业必须系好安全带，安全带应高挂低用。
作业平台必须牢固可靠，设置防护栏杆和安全网。
6、防火防爆施工现场严禁烟火，配备必要的消防器材。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔桩桩头处理（环切法）施工技术交底
技术交底内容
一、交底部位
适用本合同段内钻孔灌注桩桩头凿除施工。
二、施工方法、工艺
1、施工工艺特点
桥梁钻孔桩桩头环切法凿除工艺，整体凿除桩头多余混凝效果好，有效避免了桩头凿除过程中，对桩头预留部分混凝土的破坏，对桩头的混凝土扰动较小，能充分保证深入承台部分桩头混凝土的高度和保护层，桩身的完整性较好；整体吊离桩头，减少工人破除混凝土的工作量，减少破桩时间，降低了工人作业强度，提供施工功效。
凿除后的工作面较为平整，也便于桩基检测。
2、施工顺序
首先，由现场技术人员对开挖完成后的基坑标高进行测量，同时在桩身用红油漆做好设计桩顶标高的标识。
施工作业人员在打好点上进行同水平面环向标注，形成换切线。
工人用手持切割机沿换切线进行3CM环向切割，切割完成后，用风镐将桩头钢筋进行剥离破除，再在换切线处对称环向分部打入钢楔子，然后将要吊离部分与桩身分离，最后桩头用手持打磨机进行整修。
三、施工方法
1、基坑开挖：基坑开挖过程中使用挖掘机挖除桩头外土层，作业时应该防止损坏外露钢筋及防止挖掘机用力勾桩头，基坑底应低于桩顶设计标高。
图1 基坑开挖
基坑开完，及时安排作业人员做好基坑周围防护。
防护采用1.5m高钢管进行防护，并悬挂安全网。
防护围栏必须固定牢靠，涂刷警示反光油漆。
图2 基坑防护
2、基坑开挖完成后，防护安装到位后，将基坑内进行整平，技术人员测定桩顶标高位置，并用红油漆沿桩身标出切割线。
3、切割前技术人员要探明钢筋主筋位置并告知作业人员保护层厚度。
操作手根据保护层厚度，调整手持切割机无齿锯的切割深度，切割深度控制在3cm。
环切时不得损伤主筋。
4、用风镐沿桩头自上而下，由外向内进行，凿出V型槽剥离混凝土，不得损伤主筋。
5、剥出桩头钢筋：采用风镐沿桩头自上至下将钢筋主筋剥离。
风镐剥离混凝土剥出成型的桩头钢筋
6、切断桩头：当全部钢筋凿出后，在桩顶标高以上3cm处水平环向间距20cm采用风钻钻出断桩孔，使用钢钎打入各个断桩孔中，来回反复敲击钢钎，使混凝土在环形断桩孔处断开。
风钻钻出断桩孔，大锤反复敲击钢钎。
7、吊离桩头：对已断开的桩头钻出吊装孔，插入钢钎，用起重设备将已断裂脱离的桩头吊出，起重设备应垂直起降，不能左右晃动避免桩头倾到将桩基主筋压成死弯。
8、桩头清理：桩头清理采用人工凿除多余混个凝土并清顶，桩顶形成中心略高、周边略低的断面，确保桩顶面平整、密实。
人工凿除多余混凝土清理成型的桩头。
9、整修桩头：桩头清理采用人工凿除多余混个凝土并清顶，桩顶形成中心略高、周边略低的断面，确保桩顶面平整、密实。
人工凿除多余混凝土清理成型的桩头。
确保桩顶面平整、密实。
10、钢筋调整及基底整平
待桩顶处理完成后，将弯曲的钢筋进行调直，调直时人工手持钢筋扳手进行微调，整个基坑桩头钢筋调直完成后，用高压水枪对桩头浮渣等杂物冲洗。
图11：环切完成
四、控制要点
1、测量标高准确无误。
2、切割深度严格按照不大于钢筋保护层厚度进行环切控制。
3、桩头混凝土凿毛充分，无杂物。
五、安全保证措施
1、现场作业人员必须持证上岗，严禁无证人员施工作业。
2、在坡脚作业时必须事前有专人检验槽壁土方是否有松动现象，避免现场施工扰动造成土方坍塌，发生安全事故。
3、施工机具接线必须电工作业，严禁私自连接。
4、施工现场活完场地清，做到三清六好，文明施工。
