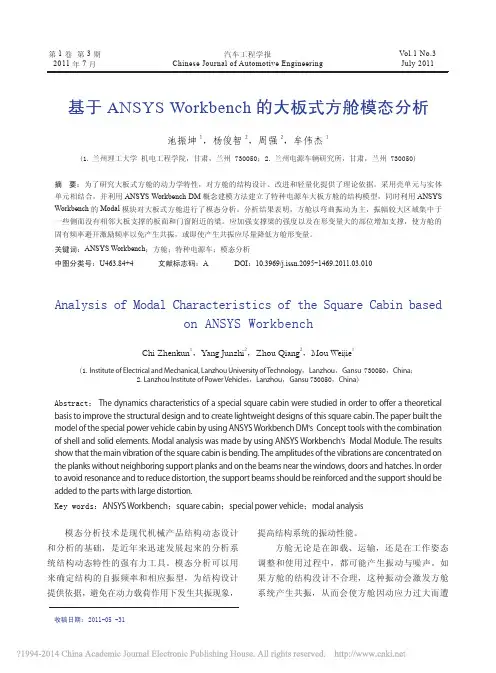

基于ANSYSWorkbench的大板式方舱模态分析_池振坤
![基于ANSYSWorkbench的大板式方舱模态分析_池振坤](https://img.taocdn.com/s3/m/a43a26ff6294dd88d0d26bfb.png)
方舱的振动形式以各板的弯曲振动为主,其
第3期
池振坤 等:基于 ANSYS Workbench 的大板式方舱模态分析
229
骨架的强度对方舱的振型影响较大。振幅较大区 域集中于一些侧面没有相邻大板支撑的板面和门 窗附近的梁,要解决这一问题需要加强梁的强度。
在进行方舱的设计时应该适当改变方舱的结构形 式或材料分布等措施,尽可能避开固有频率,以 免共振现象的发生,引起结构破坏失效。
Chi Zhenkun1,Yang Junzhi2,Zhou Qiang2,Mou Weijie1
(1.Institute of Electrical and Mechanical, Lanzhou University of Technology,Lanzhou,Gansu 730050,China; nzhou Institute of Power Vehicles,Lanzhou,Gansu 730050,China)
摘 要:为了研究大板式方舱的动力学特性,对方舱的结构设计、改进和轻量化提供了理论依据。采用壳单元与实体 单元相结合,并利用 ANSYS Workbench DM 概念建模方法建立了特种电源车大板方舱的结构模型,同时利用 ANSYS Workbench 的 Modal 模块对大板式方舱进行了模态分析。分析结果表明,方舱以弯曲振动为主,振幅较大区域集中于 一些侧面没有相邻大板支撑的板面和门窗附近的梁。应加强支撑梁的强度以及在形变量大的部位增加支撑,使方舱的 固有频率避开激励频率以免产生共振,或即使产生共振应尽量降低方舱形变量。
关键词:ANSYS Workbench;方舱;特种电源车;模态分析
中图分类号:U463.84+4
文献标志码:A
DOI:10.3969/j.issn.2095-1469.2011.03.010
基于ANSYS的凸轮机构振动模态分析_王志军
![基于ANSYS的凸轮机构振动模态分析_王志军](https://img.taocdn.com/s3/m/7397e2c276eeaeaad1f3307e.png)
关键词: ANSYS; 凸轮; 共振; 模态; 有限元 中图分类号: TP31 文献标识码: A 文章编号: 1002- 6673 ( 2007) 01- 127- 02
模态分析参数如表 1 所示。
用四面体单元对平面凸轮进行网格划分, 划分的结
果如图 2 所示, 共有 4745 个四面体单元。给平面凸轮施
表 1 有限元分析参数 Tab.1 Param e te rs during the FEM cours e
起始搜 终止搜 模态 项目 弹性模量 泊松比 密度 单元类型
( 3) 运动副间隙: 滚子在凸轮内外轮廓形成的槽内 运动时, 由于滚子和凸轮轮廓的加工误差, 以及在运动 过程中的磨损, 使得滚子在与内 ( 或外) 轮廓表面接触 时, 其与外 ( 或内) 轮廓表面之间形成一个间隙。由于 没有外界的预紧力使得滚子保持与当前轮廓面的接触, 从而使得滚子极易在轮廓槽中产生微小振动及噪音, 产 生“颤动”现象。在所设计的机构中, 该因素是产生噪 声和振动的主要原因之一;
2 振动分析
前面对凸轮的模态进行了求解, 并介绍了根据其固
有频率和凸轮机构的工作频率对该机构的工作状况进行评 判的方法。但实际上凸轮机构的运动过程中所产生的振动 的原因是多种多样的, 下面列出了产生振动的最常见的原 因, 并针对设计的平面凸轮机构的实际情况作了分析。
( 1) 凸轮的周期性运动: 由于平面凸轮本身几何结 构的不对称性, 使得其质量分布不均匀。当在驱动力的 周期性作用下, 凸轮就会产生周期性的离心力, 该力会 反作用于其支撑架及传动系统上。运动周期处于某一特 定值附近时, 偏心影响最严重, 即所谓的共振。
基于ANSYS的储液罐固有振动特性分析
![基于ANSYS的储液罐固有振动特性分析](https://img.taocdn.com/s3/m/2ff00d47a8956bec0975e30b.png)
见, 将此方法应用于该领域对全面地 了解储液罐耦合固 有频率 问题 的模 拟研 究 有着 开拓性 的作 用 。
2 1 分 析结果 .
本 文采 用三 角 形 脉 冲激 励 沿 X 轴 单 轴 方 向, 用 作 在 刚性 地 面上 , 为加 速度 型 , 冲峰值 为 2m/ 于模 脉 0 s对 型 设置瑞 利 阻尼 C=a M+p 其 中 M 是 系统 的质量 矩 K, 阵 , 是 系 统 初 始 状 态 的 刚 度 矩 阵 。 阻 尼 比 睾一 K C 2 o 工程 经验 , a ¨ 5 p= . 0f 。分 别 /mo 。按 取 一0 1 , =& 1 』 . = 0 0
摘 要: 对立 式 圆柱形 钢 刺储 液罐 的 固液耦 合 问题 , 理 论分析 出发 , 过合 理建 模 , 用 ANS S有 从 通 利 Y
限元软件 对 4种锚 固式储 油罐进 行 了模 态分析 , 提取 前 三阶 阵 型 。 同时 , 用 了一 种试 验 测试 方 法 , 采 以确定 非线性 问题 中的基 本频 率 的确 定 问题 , 此 法应 用于该领 域 , 将 对更 全 面地 了解储 液罐 固液耦 合 固有频 率 问题 有 着重要 的作 用 。
[ ] 初大勇. 5 立式浮放储 罐地震反应试 验研究[ ]大庆 石油学 D.
院硕士学位论文.
为 解决 非线 性模 态分 析 问题 提供 了新 的思 路 。
参 考文 献
维普资讯
5 4
西 部探矿 工 程
20 0 8年第 5 期
0
5
1 0
1 5
2 5
3
耱 0 ) 乜
O
5
1 o
1 5
∞
笛
ANSYS模态分析实例和详细过程
![ANSYS模态分析实例和详细过程](https://img.taocdn.com/s3/m/785da9a177232f60dccca121.png)
均匀直杆的子空间法模态阐发之五兆芳芳创作模态阐发用于确定设计结构或机械部件的振动特性(固有频率和振型),即结构的固有频率和振型,它们是承受动态载荷结构设计中的重要参数.同时,也可以作为其它动力学阐发问题的起点,例如瞬态动力学阐发、谐响应阐发和谱阐发,其中模态阐发也是进行谱阐发或模态叠加法谐响应阐发或瞬态动力学阐发所必须的前期阐发进程.ANSYS的模态阐发可以对有预应力的结构进行模态阐发和循环对称结构模态阐发.前者有旋转的涡轮叶片等的模态阐发,后者则允许在成立一部分循环对称结构的模型来完成对整个结构的模态阐发.ANSYS提供的模态提取办法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等,大多数阐发都可使用子空间法、分块法、缩减法.ANSYS的模态阐发是线形阐发,任何非线性特性,例如塑性、接触单元等,即便被定义了也将被疏忽.一个典型的模态阐发进程主要包含建模、模态求解、扩展模态以及不雅察结果四个步调.(1).建模模态阐发的建模进程与其他阐发类型的建模进程是类似的,主要包含定义单元类型、单元实常数、资料性质、成立几何模型以及划分有限元网格等根本步调.(2).施加载荷和求解包含指定阐发类型、指定阐发选项、施加约束、设置载荷选项,并进行固有频率的求解等.指定阐发类型,Main Menu- Solution-Analysis Type-New Analysis,选择Modal.指定阐发选项,Main Menu-Solution-Analysis Type-Analysis Options,选择MODOPT(模态提取办法〕,设置模态提取数量MXPAND.定义主自由度,仅缩减法使用.施加约束,Main Menu-Solution-Define Loads-Apply-Structural-Displacement.求解,Main Menu-Solution-Solve-Current LS.(3).扩展模态如果要在POSTI中不雅察结果,必须先扩展模态,行将振型写入结果文件.进程包含重新进入求解器、激话扩展处理及其选项、指定载荷步选项、扩展处理等.激活扩展处理及其选项,Main Menu-Solution-Load StepOpts-Expansionpass-Single Expand-Expand modes.指定载荷步选项.扩展处理,Main Menu-solution-Solve-Current LS.注意:扩展模态可以如前述办法单独进行,也可以在施加载荷和求解阶段同时进行.本例即采取了前面的办法(4).查抄结果模态阐发的结果包含结构的频率、振型、相对应力和力等实例1均匀直杆的模态阐发图8-1所示为一根长度为L 的等截面直杆,一端固定,一端自由.己知杆资料的弹性模量E=2×1011 N/m 2护,密度p=7800 kg/m 3的固有频率.按照振动学理论,假定直杆均匀伸缩,如图8-1所示等截面直杆纵向振动第i 阶固有频率为ωi =L i 2)12(π-ρE rad/s (i=1,2…)将角频率ωi 转化为周频率f ,并将已知参数代入,可得 f i =πω2i =L i 412-ρE =1.0412⨯-i 780010211⨯=12659(2i-1) Hz(8-1)按式(8-1)计较出直杆的前5阶频率,列表如表8-1所示.拾取菜单Utility Menu-File-Change Jobname 弹出如图8-2所示的对话框,在"[/FILNAM] "文本框中输入EXAMPLE8,单击“OK"按钮.拾取菜单Main M--Preprocessor-Element Type-Add/Edit/Delete,弹出对话框,单击"Add"按钮:弹出对话框,在左侧列表中选择"StructuralSolid",在右侧列表中选择"Brick 20node 186",单击"OK"按钮:单击对话框的“Close"按钮.拾取菜单Main Menu-Preprocessor--Material Props-Material Models.弹出对话框,在右侧列表中依次双击"Structural", "Linear", "Elastic", "Isotropic",弹出对话框,在"EX"文本框中输入2e11(弹性模量).在"PRXY"文本框中输入0.3(泊松比).单击"OK"按钮:再双击右侧列表中"Structural"下"Density",弹出对话框,在"DENS"文本框中输入7800(密度),单击"OK"按钮.然后对话框.拾取菜单Main Menu - Preprocessor –Modeling-Create- Volumes - Block – By Dimension.弹出对话框,在"X1,X2"文本框中输入0,0.01,在"Y1,Y2"文本框中输入0,0.01,在"Z1,Z2"文本框中输入0,0,1,单击"OK"按钮.拾取菜单Main Menu-Preprocessor-Meshing-MeshTool.弹出对话框,单击''Size. Controls'',区域中"Lines"后"Set",按钮,弹出拾取窗口,任意拾取块x轴和y轴标的目的的边各一条(短边),单击OK"按钮,弹出对话框, 在"NDIV"文本框中输入3,单击"Apply"按钮:再次弹出拾取窗口,拾取块z轴标的目的的边(长边),单击"OK"按钮.在"NDIV"文木框中输入15,单击"OK"按钮.在Mesh区域,选择单元形状为"Hex"(六面体),选择划分单元的办法为"Mapped"(映射)单击Mesh按钮,弹出拾取窗口,单击"OK"按钮.图1单元划分拾取菜单Main Menu--Solution-DefineLoads-Apply-Structural-Displacement-OnAreas弹出拾取窗口,拾取z=0的平面,单击"OK"按钮.弹出对话框,在列表中选择"UZ",单击"Apply"按钮;再次弹出拾取窗口,拾取y=0的平面,单击"OK"按钮,弹出对话框,在列表中选择"UY",单击"Apply"按钮再次弹出拾取窗口,拾取x=0的平面,单击"OK"按钮,弹出对话框,在列表中选择"UX",单击"OK"按钮.所加约束与图8-1不合.主要是为了与推导式(8-1)所作的轴向振动假定一致.约束施加的正确与否,对结构模态阐发的影响十分显著,因此对于该问题应十分注意,包管对模型施加的约束与实际情况尽量合适.拾取菜单Main Menu-Solution-Analysis Type-New Analysis.弹出对话框,选择"Type of Analysis"为"Modal",单击"OK"按钮.拾取菜单Main Menu-Solution-Analysis Type-Analysis Options.弹出对话框,在"No. of modes to extract"文本框中输入5,单击“OK"按钮:弹出"Block Lanczos Method",单击"OK"按钮.拾取菜单Main Menu-Solution-Load Step Opts-Expansionpass-Single Expand-Expand modes.弹出对话框,在"NMODE"文本框中输入5,单击"OK"按钮.拾取菜单Main Menu-Solution-Solve-Current LS.单击“Solve Current Load Step”对话框的“OK”按钮.出现“Solution is done!”提示时,求解结束,便可查抄结果了.图2求解结果拾取菜单Main Me-General Postproc-Results Summary.弹出窗口,列表中显示了模型的前5阶频率,与表8-1相对照,可以看出结果虽然存在一定的误差,但与解析解是根本合适的.查抄完毕后,封闭该窗口.拾取菜单Main Menu-General Postproc-Read Results-First Set.为便于更好地不雅察模型的模态.拾取菜单Utility Menu-PlotCtrls-Pan Zoom Rotate.在弹出的对话框中,单击“Left”按钮.拾取菜单Utility Menu-PlotCtrls-Animate-Mode Shape.弹出对话框,单击“OK”按钮.不雅察完毕,单击“Animation Controller”对话框的"close"按钮.拾取菜单Main Menu-General Postproc-Read Results-Next Set.依次将其余各阶模态的结果读入,然后重复步调15不雅察完模型的各阶模态后,请读者自行阐发频率结果产生误差的原因,并改良以上分析进程.5命令流/CLEAR/FILNAME, EXAMPLE8/PREP7ET,1,SOLID186MP,EX,1,2E11MP,DENS,1,7800LESIZE,1,,,3,,,3LESIZE,9,,,15MSHAPE,OMSHKEY,1VMESH,1FINISH/SOLUANTYPE,MODALMODOPT,LANB,5 MXPAND,5DA,1,UZDA,3,UYDA,5,UX SOLVESAVEFINISH/POST1SET,LIST SET,FIRST/VIEW,1,-1/REPLOTPLDI,,0SET,NEXTPLDI,,0FINISH。
基于ANSYS二次开发的水声换能器参数反演软件设计
![基于ANSYS二次开发的水声换能器参数反演软件设计](https://img.taocdn.com/s3/m/4464e60ac381e53a580216fc700abb68a982ad1c.png)
基于ANSYS二次开发的水声换能器参数反演软件设计李涛;耿鹏飞;原晓娟;田杜养【摘要】设计了软件的主要工作流程和功能,研究了VS与ANSYS的接口技术、ANSYS宏封装技术,实现了ANSYS二次开发;通过弦截法完成了仿真声场与实测声场的匹配,实现了水声换能器参数反演功能,为水声换能器的设计与测试提供了理论依据与技术支持.【期刊名称】《数字技术与应用》【年(卷),期】2019(037)002【总页数】3页(P171-173)【关键词】ANSYS二次开发;弦截法;水声换能器;参数反演【作者】李涛;耿鹏飞;原晓娟;田杜养【作者单位】中船重工西安东仪科工集团有限公司,陕西西安 710072;中船重工西安东仪科工集团有限公司,陕西西安 710072;中船重工西安东仪科工集团有限公司,陕西西安 710072;中船重工西安东仪科工集团有限公司,陕西西安 710072【正文语种】中文【中图分类】TB5590 引言水声换能器研究涉及材料、电子、结构、机械等综合领域。
国内外分别从功能材料、几何机构、制作工艺等方面进行研究,以期提高换能器的性能[1]。
但是水声换能器的研制工艺复杂,建模难度大,分析数据量不足,而且在进行声场仿真时,有限元分析软件ANSYS [2]的熟练掌握也需要长时间的摸索。
在水声换能器的研制中由于制备工艺、测试技术等问题,会导致其仿真声场与实测声场存在差异。
本文以ANSYS的二次开发为基础[3-4],设计了一种换能器参数反演软件,给定的水声换能器的实测声场为匹配目标,通过迭代算法的应用,不断调整换能器的相关参数,使仿真声场在一定误差范围内与实测声场相匹配[5],分析水声换能器各个部件参数与实测声场之间的内在关联,以便为水声换能器及基阵的研制提供支持。
图1 软件工作流程1 软件设计软件将ANSYS的APDL和VS结合起来,利用前者参数化设计和后者友好交互界面的特点,共同进行ANSYS的二次开发。
软件以给定的水声换能器的实测声场参数为匹配目标,通过迭代算法不断调整换能器自身的相关参数,达到仿真声场在一定误差范围内与实测声场相匹配的目的。
基于ANSYS-Workbench15.0软件的船用LNG储罐模态分析
![基于ANSYS-Workbench15.0软件的船用LNG储罐模态分析](https://img.taocdn.com/s3/m/070d93ce3086bceb19e8b8f67c1cfad6195fe9b1.png)
基于ANSYS-Workbench15.0软件的船用LNG储罐模态分析张明松;李鹏;王勇【摘要】船用LNG储罐在设计时需要考虑储罐整体的自振频率,为了避免LNG船在航行时遇到特殊情况,引发LNG低温液体的剧烈晃动引起LNG储罐的共振,文中通过某船用LNG储罐工程实例为背景,以模态理论基础分析为出发点,利用ANSYS-Workbench软件对LNG储罐在空罐和满罐两种工况分别进行了合理建模和模态分析,提取了LNG储罐的各阶固有频率以及对应的振型.结果表明:两种状态下船用LNG储罐的固有频率都随着阶数的增长而逐渐上升,但上升的趋势逐步变慢;满罐状态下所对应阶数的固有频率大于空罐状态下对应阶数的固有频率,即液体的存在使得储罐的固有频率提高.为船用LNG储罐结构设计、后续动力学响应分析提供参考数据.【期刊名称】《机械工程师》【年(卷),期】2016(000)010【总页数】4页(P45-48)【关键词】LNG储罐;ANSYS-Workbench有限元;模态分析;动力学响应【作者】张明松;李鹏;王勇【作者单位】三峡大学机械与动力学院,湖北宜昌443002;三峡大学机械与动力学院,湖北宜昌443002;三峡大学机械与动力学院,湖北宜昌443002【正文语种】中文【中图分类】TP391.7LNG(液化天然气)是将开采的天然气净化冷却到-162℃而成的超低温液体,体积约占气态的l/600,同体积下重量约为水的45%[1]。
由于高效清洁的特点,越来越受到众多国家的依赖,需求量迅速增长。
随着我国能源结构的调整及LNG市场的不断发展,我国对天然气的需求量快速增长,LNG接收端将成为满足我国天然气市场的中流砥柱[2]。
为响应国家节能、减排号召,坚持可持续发展战略,我国多地已经开始大力投入LNG燃料船舶的项目,与此同时,提供LNG燃料的装置——LNG储罐的设计也带来了许多问题和挑战。
LNG船在正常运行过程中基本保持匀速行驶,在无风无浪过程中,LNG储罐振动幅度比较小,不会影响LNG船的安全运行,但在某些特殊的情况下(例如大风大浪,船紧急加速、减速,紧急舶岸)会引起里面LNG低温液体的晃动(有时会出现很剧烈的晃动),由此引发LNG储罐的剧烈晃动,若其振动的频率达到了储罐的固有频率,则会引发储罐共振导致LNG船失稳。
用ANSYS软件分析压电陶瓷的振动状态
![用ANSYS软件分析压电陶瓷的振动状态](https://img.taocdn.com/s3/m/8f8f9185ec3a87c24028c486.png)
第30卷第1期2008年3月湖北大学学报(自然科学版)Journal of Hubei University (Natural Science )Vol.30 No.1 Mar.,2008 收稿日期:2006206202作者简介:雷辉(19812 ),男,硕士生文章编号:100022375(2008)0120029205用ANSYS 软件分析压电陶瓷的振动状态雷辉,周双娥(湖北大学数学与计算机学院,湖北武汉430062)摘 要:近年来,压电陶瓷的应用日趋广泛.但是由于压电陶瓷片的边界条件和应力状况比较复杂,利用传统实验手段对其研究不仅耗时费力,而且其结果具有很强的局部性,因此利用大型通用仿真软件ANSYS 8.0来进行计算机仿真.通过对压电陶瓷片中的耦合效应进行计算机模拟分析,得出压电陶瓷的振动状态图.实验结果表明ANSYS 8.0在处理压电耦合场这方面有很强的处理能力,大大简化了建模和计算,强大的后处理功能更是让研究者能够很直观地获得数据结果和模拟图像. 关键词:仿真;压电陶瓷;振动状态 中图分类号:TP302 文献标志码:A1 引言计算机仿真技术是以多种学科和理论为基础,以计算机及其相应构件为工具,通过虚拟试验的方法来分析和解决问题的一门综合性技术[1].近年来,压电陶瓷的应用日趋广泛,而在实际应用中,特别是将压电陶瓷技术应用于混凝土结构的监测中,由于压电陶瓷片的边界条件和应力状况比较复杂,利用传统实验手段对其研究不仅耗时费力,而且其结果具有很强的局部性[2].因此利用计算机仿真技术对压电陶瓷进行研究具有较好的理论与实际意义.本文中利用大型通用有限元分析软件ANS YS 8.0,对压电陶瓷片中的耦合效应进行模拟分析,并得出其模态和谐振态,实验表明ANS YS 8.0能很好地解决压电陶瓷片的压电耦合问题.图1 处理器模型2 ANSYS 仿真原理ANS YS 软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件,由世界上最大的有限元分析软件公司之一的美国ANS YS 开发,它能与多数CAD 软件接口,实现数据的共享和交换.20世纪90年代该软件开始在我国的机械制造、航空航天、汽车交通、铁道、石油化工、能源等领域得到应用,为各领域中产品设计、科学研究作出了很大的贡献[3].ANS YS 软件使用统一的集中式数据库来存储所有模型数据和求解结果(见图1)[4].模型数据(包括实体模型和有限元模型、材料等)通过前处理器写入数据库;载荷和求解结果通过求解器写入数据库;后处理结果通过后处理器写入数据库.3 处理过程3.1 定义材料参数 材料参数包括定义单元类型,这里选取了solid226,并在它的option 选项里选择压 湖北大学学报(自然科学版)第30卷30电这个选项.然后定义压电陶瓷的密度、介电常数、刚度系数和压电常数,后两个参数是用矩阵的形式来表示的.为了方便后期的网格划分处理,添加了一个单元类型mesh200,它主要用来进行面划分,下一节将详细介绍.定义材料参数的部分代码及注释如下所示:ET,1,SOL ID226,101 !定义solid226单元类型KEYOP T,1,1,1001!在solid226选项中选择压电选项ET,2,M ESH200!3!定义mesh200单元类型KEYOP T,2,1,7KEYOP T,2,2,0MPTEMP,,,,,,,,MPTEMP,1,0MPDA TA,DENS,1,7600!定义压电陶瓷密度TB,AN EL,1,1,21,0!定义压电陶瓷的刚度系数TB TEMP,0TBDA TA,,1.32e11,7.1e10,7.3e10,,,TBDA TA,,1.32e11,7.3e10,,,,1.15e11TBDA TA,,,,,3.0e10,,TBDA TA,,2.6e10,,2.6e10,,,MPTEMP,,,,,,,,!定义压电陶瓷的介电常数MPTEMP,1,0MPDA TA,PERX,1,,7.124e-9MPDA TA,PER Y,1,,7.124e-9MPDA TA,PERZ,1,,5.841e-9TB,PIEZ,1,,,0!定义压电陶瓷的压电系数TBMODIF,1,1,TBMODIF,1,2,TBMODIF,1,3,-4.1TBMODIF,2,1,TBMODIF,2,2,TBMODIF,2,3,-4.1TBMODIF,3,1,TBMODIF,3,2,TBMODIF,3,3,14.1TBMODIF,4,1,TBMODIF,4,2,TBMODIF,4,3,TBMODIF,5,1,TBMODIF,5,2,10.5TBMODIF,5,3,TBMODIF,6,1,10.5TBMODIF,6,2,TBMODIF,6,3,3.2 建立模型及网格划分 首先新建一个长为0.005m,宽为0.001m的矩形.然后选取单元类型为mesh200,对该矩形进行面划分,其中长和宽分别划分8份和10份,结果如图2所示.然后用操作选项中的Ext rude命令将其扩展成一个已划分好的圆盘体,其中要在Extrude选项中将单元类型选择为solid226,并在要划分的数目中填入10.接着用Extrude命令将其扩展成一个圆盘,其扩展结果如图3所示.第1期雷辉等:用ANSYS 软件分析压电陶瓷的振动状态31 图2 面划分图 图3 体划分图3.3 添加约束条件和负载 添加的约束条件是在上、下表面的圆心处分别添加位移约束,使其只能沿纵向方向移动.具体代码及注释如下:nsel ,s ,loc ,y ,0nsel ,r ,loc ,z ,0nsel ,r ,loc ,x ,0!选取下表面圆心上的点d ,all ,ux ,0!使其不能沿x 方向运动d ,all ,uz ,0!使其不能沿y 方向运动nsel ,s ,loc ,y ,0.001!选取上表面圆心上的点nsel ,r ,loc ,z ,0!同理nsel ,r ,loc ,x ,0d ,all ,ux ,0d ,all ,uz ,0给圆盘添加的电压负载是在圆盘的上下表面的两个电极上加上耦合电压,其电压值分别为5伏和0伏.这样使得圆盘上下电势差为5伏.其代码及注释如下:nsel ,s ,loc ,y ,0!选取下表面所有节点cp ,1,volt ,all !为下表面添加耦合电压3get ,n_bot ,node ,0,num ,min !定义下表面的电极节点nsel ,s ,loc ,y ,0.001!选取上表面所有节点cp ,2,volt ,all !为上表面添加耦合电压3get ,n_top ,node ,0,num ,min !定义上表面的电极节点nsel ,all !选取所有节点d ,n_bot ,volt ,0!下表面加0伏电压d ,n_top ,volt ,5!上表面加5伏电压3.4 静态和模态下的处理 首先选择处理状态为静态,并在此状态下得出其静态电容,代码及注释如下:/SOL !进入处理环节AN T YPE ,0!选择静态处理/STA TUS ,SOL U SOL V E !求解3get ,cs ,node ,n_top ,rf ,chrg !得到上电极电量值fini !处理结束3SET ,cs ,abs (cs )/5!得到静态电容接着进行模态分析,设定它有20个子步,频率范围为02200000Hz ,并且将上表面短路,代码及注释如下:/SOL U !进入处理环节AN T YPE ,2!选择模态处理MODOPT ,L ANB ,20!定义处理方法和子步数EQSL V ,SPAR !选择处理器MXPAND ,20,,,1!要显示的子步数L UMPM ,0PSTRES ,0MODOPT ,L ANB ,20,0,2000000,,OFF !定义频率范围32 湖北大学学报(自然科学版)第30卷d ,n_top ,volt ,0!上表面短路nsel ,all!选择所有节点/STA TUS ,SOL USOL V E !求解3.5 后处理 后处理是指检查并分析求解的结果的相关操作.这是分析中最重要的环节之一,因为任何分析的最终目的都是为了研究作用在模型上的的载荷是如何影响设计的[5].检查分析结果可使用两个后处理器:POST1(通用后处理器)和POST26(时间历程后处理器).POST1允许检查整个模型在某一载荷步和子步(或对某一特定时间点或频率)的结果.POST26可以检查模型的指定节点的某一结果项相对于时间、频率或其它结果项的变化.在求解时,ANS YS 将结果写入结果文件,进行后处理时,结果文件必须存在且可用.结果文件名的后缀取决于分析类型,对于结构分析的结果文件的后缀为RST [6].本次实验只用到了POST1.在后处理中利用一个循环语句可以得出不同频率下的动态电容、动态电感、电量以及阻抗值.其代码和注释如下:/POST13SET ,nmodes ,20!定义nmodes =203dim ,C ,array ,nmodes!定义电容数组3dim ,L ,array ,nmodes!定义电感数组3SET ,PI2,233.14159!定义PI2=233.14159set ,first!设定第一个子步/com ,3do ,i ,1,nmodes !定义一个循环,从1到20步3get ,Fi ,mode ,i ,freq !得到该步的频率值3get ,Qi ,node ,n_top ,rf ,chrg !得到该步的电量值3SET ,Omi ,Pi23Fi !将线速度转化为角速度3SET ,C (i ),(Qi/Omi )332!计算相关的动态电容3SET ,L (i ),1/(Omi 3323C (i ))!计算相关的动态电感/com ,Mode %i %!在输出窗口中显示第几步/com ,Resonant f requency F =%Fi %Hz !在输出窗口中显示频率值/com ,Dynamic capacitance C =%C (i )%F !在输出窗口中显示动态电容值/com ,Dynamic inductance L =%L (i )%H !在输出窗口中显示动态电感值/com ,charge Q =%Qi %C!在输出窗口中显示电量值/com ,Impedance R =%5/(233.141593Fi 3Qi )%!在输出窗口中显示阻抗值/com ,set ,next !进入下一个子步3enddo!循环结束FINISH同时可以在主菜单的Animation 选项下看一下压电圆盘在各个不同频率下的振动状态,这里截取了几个振动图,如图4所示:(a )频率为29728Hz (b )频率为65741Hz (c )频率为53476Hz图4 振动状态图第1期雷辉等:用ANSYS软件分析压电陶瓷的振动状态33 4 结束语本文对压电陶瓷圆盘添加了约束和对称负载,解决了压电陶瓷压电场与结构场的耦合问题,并且最终得到了压电圆盘在静态下的电容值,以及它在模态下的动态电容、动态电感、电量和阻抗,而且还可以观察圆盘在各个不同频率下的振动状态,以便于今后对材料性能的研究以及对材料的改进.同时,不难发现Ansys8.0在处理压电耦合场这方面有很强的处理能力,像Solid226就是专门针对压电分析而定义的,而且Ansys8.0在其材料库中建立了相关的压电材料,因此大大简化了有限元的建模和计算,强大的后处理功能更是让研究者能够很直观的获得数据结果和模拟图像.参考文献:[1]林书玉,张福成.压电陶瓷圆片振子的多模耦合振动[J].电子学报,1994,12:43249.[2]姜德义,郑拯宇.压电陶瓷片耦合振动模态的ANSYS模拟分析[J].传感技术学报,2003,12:9216.[3]陈大任.压电陶瓷微位移驱动器概述[J].电子元件与材料,1994,2:33240.[4]邵蕴秋.ANSYS8.0有限元分析实例导航[M].北京:中国铁道出版社,2004.[5]刘涛.精通ANSYS[M].北京:清华大学出版社,2002.[6]任重.ANSYS实用分析教程[M].北京:北京大学出版社,2003.Using ANSYS to analyze the vibration state of piezoelectric ceramicL EI Hui,ZHOU Shuang2e(School of Mathematics and Computer Science,Hubei University,Wuhan430062,China) Abstract:The application of piezoelect ric ceramic becomes more and more extensive,However,it needs to take much more time to st udy it by t raditional experiment s and t he result s are often unilateral for complex prezoelect ric ceramics boundary co ndition and st ress state.In t his view,we use big2scale general piezoelect ric ceramic’s boundary condition and st ress state simulating software ANS YS8.0to carry t hrough comp uter simulation.We gain t he pict ure of piezoelect ric ceramic’s vibration state by using comp uter to analyze t he coupling effect of piezoelect ric ceramic.The experiment result indicates t hat ANS YS8.0can competently deal wit h p roblems about piezoelectric coupling field.It optimizes t he time of creating model and comp uting largly,and it s st rong f unction of post dealing makes researchers can directly obtain data result s and simulating images.K ey w ords:simulation;piezoelect ric ceramic;vibratio n state(责任编辑肖铿,胡小洋)。
基于Ansys的压电陶瓷材料振动特性仿真与研究
![基于Ansys的压电陶瓷材料振动特性仿真与研究](https://img.taocdn.com/s3/m/ebdbad4cbe23482fb4da4c1c.png)
基于Ansys的压电陶瓷材料振动特性仿真与研究【摘要】本文以智能材料中压电陶瓷为研究对象,对其进行的主动振动控制。
本论文总结分析了压电陶瓷的特性和相关的物理学方程,依据理论分析的结果,确定PZT材料的具体参数的选择,分析压电陶瓷特性和力学模型。
利用Ansys 仿真软件对梁进行模态分析得到各阶模态下的振动频率,观察振动情况。
并分析PZT在静态、动态电压下的电致伸缩特性。
然后给梁上的压电陶瓷一个激振,观察和分析梁的振动情况。
最后在梁的某个位置粘贴第二片压电陶瓷,对其施加与第一片相反的电压,抑制梁的振动,观察分析抑制情况。
【关键词】压电陶瓷;Ansys仿真;PZT1.引言压电材料是指具有压电效应,能够实现电能与机械能相互转换的晶体材料,受到压力作用时会在两端面间出现电压,进而表现出压电效应[1]。
压电效应的机理是:具有压电性的晶体对称性较低,当受到外力作用发生形变时,晶胞中正负离子的相对位移使正负电荷中心不再重合,导致晶体发生宏观极化,而晶体表面电荷面密度等于极化强度在表面法向上的投影,所以压电材料受压力作用形变时两端面会出现异号电荷[2]。
反之,压电材料在电场中发生极化时,会因电荷中心的位移导致材料变形[3]。
压电陶瓷具有价格低廉、易于批量生产等优点,已被广泛应用于社会生产的各个领域,尤其是在超声领域及电子科学技术领域中,压电陶瓷材料已逐渐处于绝对的优势支配地位,如医学及工业超声检测、水声探测、压电换能器、超声马达、显示器件、电控多色滤波器等[4]。
随着现代高科技的迅猛发展,智能结构和器件广泛应用于信息技术、新材料技术和航天等高技术领域,并日益显示出其巨大的优越性[5]。
近年来,各国都在积极研究功能陶瓷,研究的重点大都是从老材料中发掘新效应,开拓新应组织和结构入手,寻找新的压电材料。
特别值得重视的是随着材料展,目前国际上对压电材料的应用研究十分活跃[6]。
2.压电陶瓷材料的仿真与分析选取了solid226 ,Solid226单元需要介电常数ε,压电常数数(压电应力矩阵[e]或者压电应变矩阵[d]),弹性常数(柔度矩阵[S]或刚度矩阵[C]),以及密度。
基于ANSYS_LS_DYNA的应力波反射法的数值模拟_张乐婷
![基于ANSYS_LS_DYNA的应力波反射法的数值模拟_张乐婷](https://img.taocdn.com/s3/m/bd1cf7ccaa00b52acfc7cada.png)
专家专稿文章编号:1009-6825(2010)32-0001-02基于ANS YS /LS -DYNA 的应力波反射法的数值模拟收稿日期:2010-07-25作者简介:张乐婷(1985-),女,兰州交通大学土木工程学院岩土工程专业硕士研究生,甘肃兰州 730070余云燕(1968-),女,教授,兰州交通大学土木工程学院,甘肃兰州 730070张乐婷 余云燕摘 要:采用一种基于AN S Y S /L S -DYNA 的非线性动力有限元分析方法,对桩身进行了数值模拟,得到了桩的应力波反射特点,验证了基于AN S Y S /L S -DYNA 非线性动力有限元分析方法在桩身应力波分析问题中的可行性。
关键词:应力波,有限元,数值模拟,AN S Y S /LS -DYNA 中图分类号:TU 473.1文献标识码:A0 引言由于桩基础可以把荷载传至稳定层,并达到了安全可靠的效果,所以随着经济的迅速发展,桩基础已被广泛用于各类建筑物、桥梁、港口等结构。
但由于桩基础作为一种隐蔽工程,难免在施工和使用阶段出现问题而不被及时发现,为了保证工程质量,必须对桩基质量进行检验,以便准确判断出缺陷的类型,测出缺陷的位置和程度,采取经济合理、易操作的补救措施,防止事故的发生。
由此可见桩身完整性检测对桩基工程而言具有极为重要的意义。
所以桩基础的检测成为众多学者研究的课题,同时也出现了很多有效的研究方法如回传射线矩阵法[1-3]、以波动理论为基础的动测技术等。
AN S Y S 是一个融结构、热、流体、电磁和声学于一体的有限元分析软件,近年来广泛用于工程领域。
其有限单元法(或称有限元法)是当今工程分析中获得最广泛应用的数值计算方法。
由于它的通用性和有效性,受到工程技术界的高度重视。
伴随着计算机科学和技术的快速发展,现已成为计算机辅助设计和计算机辅助制造的重要组成部分。
在AN SYS /LS -DYNA 中,ANSYS 仅仅为LS -DYNA 提供前后处理,具体求解过程由LS -DYNA 版求解器来完成。
基于ANSYSWorkbench的输液管道系统振动控制仿真研究
![基于ANSYSWorkbench的输液管道系统振动控制仿真研究](https://img.taocdn.com/s3/m/dec9b56227d3240c8447efc1.png)
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
-1
-1
2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
V + 觶 V p
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
0 0 0 0 0 02 0 0 0 0 0 0 0 0 0 0 0
[5] ′
′
图 1 管道示意图
在计算过程中值得注意的是求解过程中的收敛的问题。在 边界条件设置合理的前提下, 导致求解不收敛主要是由于流场不 收敛引起的。这个可通过提高网格质量、 加密单元格和设置相对 较小的时间步长来解决。 但相对较小的时间步长和过密的单元格 又会使得计算时间过长。 (3 ) 为此要建立输液管道系统的对称有限元模型。建立管道系 统的对称模型可节省大量的计算时间和计算机资源, 而并不会影 响到数值计算的精度[7], 与此同时采用分布式计算方法来获得相
*来稿日期: 2011-05-06 *基金项目: 国家自然基金项目资助 (10872063 )
2 系统的运动方程
Wiggert et al.研究了输流管道流固耦合动力学系统[3], 假设管 道变形在线弹性范围内, 不考虑屈曲和径向惯性, 流体在低马赫 数范围内, 不会产生气蚀现象时, 其运动微分方程为: 咬 +2uAp′ 咬 = 0, 咬 =0, EApu″=mp u = 0, EIp v″″+mv EIp w″″+mw 咬 =0, 觶 +p′=0, 觶 +r aV′- 2r a μu 觶 ′= 0 p GJτ″-rp Jτ rw V w w 式中: (′ ) —变量对坐标轴的导数; ) —变量对时间的导数; (. u, v, w—管道在 x、 y 和 z 方向上的位移; (1 )
基于ANSYS的机翼振动模态分析
![基于ANSYS的机翼振动模态分析](https://img.taocdn.com/s3/m/01b884373968011ca300918a.png)
机翼模型的振动模态分析摘要:本文在ANSYS13.0平台上,采用有限元方法对机翼模态进行了建模和数值分析,为机翼翼型的设计和改进提供基础数据。
1.引言高空长航时飞机近年来得到了世界的普遍重视。
由于其对长航时性能的要求,这种飞机的机翼往往采用非常大的展弦比,且要求结构重量非常低。
大展弦比和低重量的要求,往往使得这类结构受载时产生一系列气动弹性问题,这些问题构成飞行器设计和其它结构设计中的不利因素,解决气动弹性问题历来为飞机设计中的关键技术。
颤振的发生与机翼结构的振动特性密切相关。
通过对机翼模态的分析,可以获得机翼翼型在各阶频率下的模态,得出振动频率与应变之间的关系,从而可以改进设计,避免或减小机翼在使用过程中因为振动引起的变形。
同时,通过实践和实际应用,可以掌握有限元分析的方法和步骤,熟悉ANSYS有限元分析软件的建模和网格划分技巧和约束条件的确定,为以后进一步的学习和应用打下基础。
2.计算模型一个简化的飞机机翼模型如图1所示,机翼的一端固定在机体上,另一端为悬空自由端,该机翼沿延翼方向为等厚度,有关的几何尺寸见图1。
图1.机翼模型简图在分析过程采用直线段和样条曲线简化描述机翼的横截面形状,选取5个keypoint,A(0,0,0)为坐标原点,同时为翼型截面的尖点;B(0.05,0,0)为下表面轮廓截面直线上一点,同时是样条曲线BCDE的起点;D(0.0475,0.0125,0)为样曲线上一点。
C(0.0575,0.005,0)为样条曲线曲率最大点,样条曲线的顶点;点E(0.025,0.00625,0)与点A构成直线,斜率为0.25。
通过点A、B做直线和点B、C、D、E作样条曲线就构成了截面的形状,如图2。
沿Z方向拉伸,就得到机翼的实体模型,如图1。
图2.机翼截面模型机翼材料的常数为:弹性模量E =0.26GPa,泊松比μ =0.3,密度。
该问题属于动力学中的模态分析问题。
在计算结构固有动力特性时,我们仅仅是计算少数低阶模态,因此可以选择较少的网格,以提高计算的效率同时不影响计算的准确性。
基于Ansys固定弦自由振动驻波能量守恒数值模拟分析
![基于Ansys固定弦自由振动驻波能量守恒数值模拟分析](https://img.taocdn.com/s3/m/25e546996bec0975f465e2b1.png)
基于Ansys固定弦自由振动驻波能量守恒数值模拟分析摘要:本文将基于Ansys有限元软件对两端固定的弦的自由振动进行数值模拟分析。
由于弦的自由振动可以看作是一系列不同的驻波叠加而成,因此在数值模拟的过程当中,分别输出各个驻波的能量与总能量对比,验证能量定律。
关键词:Ansys;弦;自由振动;数值分析0前言“弦振动形成驻波”一直是高校普通物理试验中的传统力学试验之一,它是研究波的形成和干涉的重要途径之一。
研究弦振动有利于研究钢琴弦的声学特性。
两端固定弦的自由振动书最常见的琴弦振动模型。
两端固定的弦自由振动的可以看作是一系列频率成倍增长、位相不同、振幅不同的驻波叠加形成。
而在本文中,主要将对弦振动驻波的能量进行研究,利用有限元软件Ansys 进行数值分析,分别输出了各个驻波的能量以及弦的总能量进行分析,研究各个驻波的能量与弦自由振动总能量之间的联系。
图 1 两端固定弦形成驻波1问题类型分析1.1问题概述固定端点有界弦的自由振动可以分解成各种不同固有频率的驻波(谐波)的叠加,试计算各个驻波的动能和位能,并证明弦振动的总能量等于各个驻波能量的叠加。
1.2问题分析为了建立弦自由振动的有限元模型,必须给出弦的材料参数。
而且在ansys的数值输出中我们只能输出弦振动的总能量,因此,为了在输出各个驻波的能力,所以只能输入不同驻波的位移初值条件进行模拟。
考虑到驻波个数的无限性,所以只能输出有限个驻波能量来分析。
一般来说,弦需要有初始激励才能发生自由振动的,所以这里只考虑了一种情况:在弦中间向上拉起h,而后放开作自由振动。
2实验研究方案2.1计算参数2.1.1材料参数假设弦为低碳钢材料,则有弹性模量为200GPa,泊松比为0.3,密度为37800/Kg m.2.1.2几何参数弦长:L=1.00m拉起的位置和高度:h=0.01m,c=0.5m 2.1.3荷载参数由于弦作自由振动,所以并没有施加力荷载,只是在初始的时候施加了位移边界条件。
基于ANSYS Workbench的齿轮轴随机振动数值分析外文参考文献译文本
![基于ANSYS Workbench的齿轮轴随机振动数值分析外文参考文献译文本](https://img.taocdn.com/s3/m/fc2388ea2f60ddccdb38a039.png)
基于ANSYS Workbench的齿轮轴随机振动数值分析外文参考文献译文本xx轻工大学毕业论文外文参考文献译文本2015届译文出处Fatigue reliability analysis of fixed offshore structures:A first passage problem approach毕业论文题目基于ANSYS Workbench的齿轮轴随机振动数值分析院(系)机械工程学院专业名称机械设计制造及其自动化学生姓名xx学生学号xxx指导教师xxxxxx译文要求:1、译文内容须与课题(或专业)有联系;2、外文翻译不少于4000汉字。
固定离岸结构疲劳可靠性分析:第一通道问题方法摘要:本文介绍一种关于计算固定离岸结构平台的可靠性及其失效的方法。
运用断裂力学原理可以得出失效准则。
这个问题被称作“第一通道问题”。
这种方法是通过应用一种典型的平面框架结构阐述出来的。
疲劳可靠性衰减曲线可以用来检查正在工作的海上平台结构。
对某些参数的研究,我们可以确定一些重要参数对疲劳可靠性的影响。
关键词:可靠性,疲劳,断裂力学,离岸结构前言在一般情况下,海上生产和钻井平台等一些大而复杂的结构系统,他们的制造通常是焊接互连钢管构件接头。
这些结构系统主要的失效形式是受振动的环境载荷和疲劳的特征部件破坏。
在结构使用寿命期间,他们其中任何点的的疲劳破坏取决于完整的应力历史。
计算此应力历史以及对材料的影响是一项复杂的任务。
大海不规则的性质、结构大小的不同,接头焊接处的应力集中和其他动载荷等影响造成了疲劳寿命评估的复杂性。
由于输入参数所固有的随机性,影响了这些结构响应的结果,因此可靠性分析假设对正在工作的离岸结构检查设计和认证是非常有用的。
任何可靠性问题都可以表述为极限状态失效下的概率大小。
在失效的情况下,疲劳极限状态可以被定义为:(1) ac −aN≤0表示可使用性状态;(2)KIC−K≤0表示极限状态(Madsen et al., 1986; Kirkemo, 1988)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基于Ansys固定弦自由振动驻波能量守恒
数值模拟分析
摘要:本文将基于Ansys有限元软件对两端固定的弦的自由振动进行数值模拟分析。
由于弦的自由振动可以看作是一系列不同的驻波叠加而成,因此在数值模拟的
过程当中,分别输出各个驻波的能量与总能量对比,验证能量定律。
关键词:Ansys;弦;自由振动;数值分析
0前言
“弦振动形成驻波”一直是高校普通物理试验中的传统力学试验之一,它是研究波的形成和干涉的重要途径之一。
研究弦振动有利于研究钢琴弦的声学特性。
两端固定弦的自由振动书最常见的琴弦振动模型。
两端固定的弦自由振动的可以看作是一系列频率成倍增长、位相不同、振幅不同的驻波叠加形成。
而在本文中,主要将对弦振动驻波的能量进行研究,利用有限元软件Ansys 进行数值分析,分别输出了各个驻波的能量以及弦的总能量进行分析,研究各个驻波的能量与弦自由振动总能量之间的联系。
图 1 两端固定弦形成驻波
1问题类型分析
1.1问题概述
固定端点有界弦的自由振动可以分解
成各种不同固有频率的驻波(谐波)的叠加,试计算各个驻波的动能和位能,并证明弦振动的总能量等于各个驻波能量的叠加。
1.2问题分析
为了建立弦自由振动的有限元模型,必须给出弦的材料参数。
而且在ansys的数值输出中我们只能输出弦振动的总能量,因此,为了在输出各个驻波的能力,所以只能输入不同驻波的位移初值条件进行模拟。
考虑到驻波个数的无限性,所以只能输出有限个驻波能量来分析。
一般来说,弦需要有初始激励才能发生自由振动的,所以这里只考虑了一种情况:在弦中间向上拉起h,而后放开作自由振动。
2实验研究方案
2.1计算参数
2.1.1材料参数
假设弦为低碳钢材料,则有弹性模量为200GPa,泊松比为0.3,密度为3
7800/
Kg m.
2.1.2几何参数
弦长:L=1.00m
拉起的位置和高度:h=0.01m,c=0.5m 2.1.3荷载参数
由于弦作自由振动,所以并没有施加力荷载,只是在初始的时候施加了位移边界条件。
2.2理论分析
以(,)
u x t表示弦上各点的振动,由前面的问题分析中可以知道初始条件可以写
为
,(0)(,0)()(),()(,0)()0h
x x c c
u x x h l x c x l l c
u
x x t
ϕψ⎧<≤⎪⎪==⎨
⎪-<≤⎪-⎩∂=≡∂ (1)
弦作自由振动的物理过程的表达式为
22
222
0,0:(),(),0&:0u u a t x u t u x x t x x l u ϕψ⎧∂∂-=⎪∂∂⎪
∂⎪
===⎨∂⎪
===⎪⎪⎩
(2)
则(2)式的解的表达式为
1(,)(cos
sin )sin n
n k k k k a k a k u x t A t B t x l l l
πππ==+∑ 其中,各阶驻波为
(,)(cos
sin )sin k k k k a k a k u x t A t B t x l l l
πππ=+ 由于()0x ψ≡ ,故所有的0k B = ,则有
0022
222212()sin 22sin ()sin 2()21(,)sin sin cos ()l k c l l c k k A d l l h k h k d l l c l l l c l
hl k c c l c k l
hl k c k k a
u x t x t c l c k l l l
π
ϕξξ
ππξξξξππππππ-∞
===+--=-=-⎰⎰⎰∑代入所有的计算参数后得到
21
2(,)sin(0.5)sin()cos0.0716k t 25k u x t k k x ππππ∞
==
∑ 其中,各阶驻波为
2
2
(,)sin(0.5)sin()cos 0.0716k t 25k u x t k k x ππππ=
2.3 单元选取
考虑到研究对象为弦,在弹性条件下选
取合适的有限单元。
在Ansys 中单元3D finit stn 180与实际情况较为接近,因此3D finit stn 180将作为数值模拟分析的单元。
2.4 网格划分
在网格划分的过程当中,网格划分de
大小为0.02,也就是No. of element divisions 设置为50,如图
2.
图2 网格划分
2.5 边界条件
由于弦两端固定作自由振动,则初始边界条件为
0||0x x l u u ====
如图 3.
而且初始时,弦中点处向上拉起h ,则有初始条件为
,(0)(,0)()(),()h
x x c c
u x x h l x c x l l c ϕ⎧<≤⎪⎪==⎨
⎪-<≤⎪-⎩
如图
4.
图 3 两端固定约束
2.6
3 结论。
