作业零件图(数控铣床)
数控铣床(加工中心)基本操作
课题十数控铣床(加工中心)全然操作教学目的:1.熟悉数控铣床〔加工中心〕仿真软件的各功能键的含义2.把握数控铣床〔加工中心〕仿真软件的全然操作重点:数控铣床〔加工中心〕仿真软件的各功能键的含义;数控铣床〔加工中心〕仿真软件的全然操作难点:数控铣床〔加工中心〕仿真软件的各功能键的含义;数控铣床〔加工中心〕仿真软件的全然操作一、旧课复习1、什么是机床坐标系、工件坐标系、机床零点、工件原点？2、单一固定循环有几种方式?3、外径、内径粗车循环指令G71有何特点?二、新课的教学内容(一)数控铣床〔加工中心〕仿真软件系统的进进和退出1、进进数控铣床〔加工中心〕仿真软件翻开电脑，双击VNUC图标，那么进进VNUC仿真系统，屏幕显示以如下面图10-1所示。
单击上方菜单里“选项〞选择机床和系统，选择三轴立铣或加工中心，再选华中世纪星数控铣仿真，即进进华中世纪星数控铣仿真操作。
2、退出数控铣床仿真软件单击屏幕右上方的菜单“文件〞，选择“退出〞那么退出数控铣仿真系统。
(二)数控铣床仿真软件的工作窗口数控铣仿真软件工作窗口分为:菜单区、工具栏区、机床显示区机床操作面板区、数控系统操作区。
1．菜单区菜单区包含:文件、显示、工艺流程、工具、选项、教学治理、体贴六大菜单。
图10-1华中世纪星数控铣机床操作面板2．工具栏区图10-2华中世纪星数控铣机床工具栏区3．常用工具条讲明〔1〕设定刀具〔如图10-3所示〕：输进刀具号→输进刀具名称→可选择端铣刀、球头刀、圆角刀、钻头、镗刀→可定义直径、刀杆长度、转速、进给率→选确定,即可添加到刀具治理库。
〔2〕添加到主轴〔如图10-3所示〕：在刀具数据库里选择所需刀具，如02刀→按住鼠标左键拉蓝机床刀库上→点安装→再点确定那么添加到刀架上图10-3刀具库添加〔3〕设定毛坯点击图标，那么弹出图10-4，点击新毛坯，出现10-5所示。
图10-4新毛坯的建立设置毛坯大小、材料、夹具。
图10-5设置毛坯的尺寸设置压板的形式图10-6设置压板的形式〔4〕工件测量：图10-7工件测量(三)数控铣床仿真软件全然操作在图10-1所示的右边是数控系统操作键盘，其上面为数控系统显示屏1．编辑键：替代键。
第五章 数控镗铣床
《机床与数控机床》
数控龙门镗铣床 属于大型数控镗铣床，主要用
于大中等尺寸、大中等质量的黑色 金属和有色金属的各种平面、曲面 和孔的加工。
《机床与数控机床》
《机床与数控机床》
XK5040A型数控铣床
一、XK5040A数控铣床的结构布局与参数 ￭结构布局 ￭XK5040A型数控铣床的传动系统
《机床与量分为两轴半 联动、三轴联动、四轴联动及五轴联动数 控铣床。
目前三坐标数控立式铣床仍占大多数，一般 能够进行三坐标联动的加工。但有部分机 床只能进行三坐标中的任意二个坐标联动 加工，运用三轴可控两轴联动的数控机床 称为两轴半加工。
《机床与数控机床》
《机床与数控机床》
《机床与数控机床》
《机床与数控机床》
主运动 进给运动
《机床与数控机床》
二、数控铣床机床传动系统
以XK5040A型数控铣床为例（图2-23）。 ￭主运动：主电动机—Ø140/ Ø285—Ⅰ～Ⅱ—Ⅱ～—Ⅲ～ Ⅳ—Ⅳ～Ⅴ — Ⅴ ～ Ⅵ—主轴，获得18级转速，转速范围 30 ～1500r/min。 ￭进给运动：工作台纵向、横向和垂直运动。纵向、横向进 给运动由FB-15型直流伺服电动机驱动，经过圆柱斜齿轮副 带动滚珠丝杠转动，垂直方向进给运动由FB-25型带制动器 的直流伺服电动机驱动，经过圆锥齿轮副带动滚珠丝杠转 动，进给系统转动齿轮间隙的消除，采用双片斜齿轮间隙消 除机构，调整螺母1，即能靠弹簧2自动消除间隙。
《机床与数控机床》
四、辅助装置结构
3、排屑装置 迅速有效地排除切屑，有利于数控机床的
加工。 排屑装置的主要作用是将切屑从加工区域
排出到数控机床外。
《机床与数控机床》

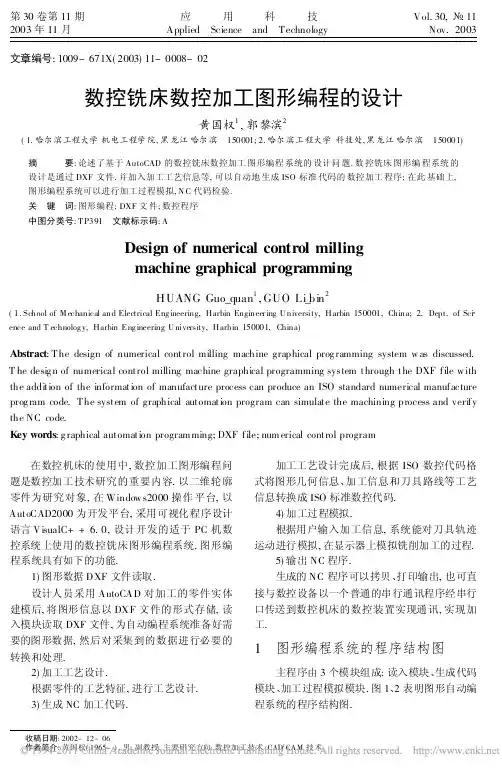

数控铣床数控加工图形编程的设计
文章编号:1009-671X(2003)11-0008-02收稿日期:2002-12-06作者简介:黄国权(1965-),男,副教授,主要研究方向:数控加工技术、CAD CAM 技术.数控铣床数控加工图形编程的设计黄国权1,郭黎滨2(1.哈尔滨工程大学机电工程学院,黑龙江哈尔滨 150001;2.哈尔滨工程大学科技处,黑龙江哈尔滨 150001)摘 要:论述了基于AutoCAD 的数控铣床数控加工图形编程系统的设计问题.数控铣床图形编程系统的设计是通过DXF 文件,并加入加工工艺信息等,可以自动地生成ISO 标准代码的数控加工程序;在此基础上,图形编程系统可以进行加工过程模拟,N C 代码检验.关 键 词:图形编程;DXF 文件;数控程序中图分类号:T P391 文献标示码:ADesign of numerical control milling machine graphical programmingHUANG Guo_quan 1,GUO Li_bin2(1.School of M echanical and Electrical Eng ineering,Harbin Engineer ing U niversity,Harbin 150001,China; 2.Dept.of Science and T echnolog y,Harbin Eng ineering U niversity,Harbin 150001,China)Abstract :The design of numerical control milling machine graphical prog ramming system w as discussed.T he desig n of numerical control milling machine graphical programming system through the DXF file w ith the addition of the information of manufacture process can produce an ISO standard numerical manufacture prog ram code.The system of graphical automation program can simulate the machining process and verify the NC code.Key words :g raphical automation program ming;DXF file;num erical control program 在数控机床的使用中,数控加工图形编程问题是数控加工技术研究的重要内容.以二维轮廓零件为研究对象,在Window s2000操作平台,以AutoCAD2000为开发平台,采用可视化程序设计语言VisualC++ 6.0,设计开发的适于PC 机数控系统上使用的数控铣床图形编程系统.图形编程系统具有如下的功能.1)图形数据DXF 文件读取.设计人员采用AutoCAD 对加工的零件实体建模后,将图形信息以DXF 文件的形式存储,读入模块读取DXF 文件,为自动编程系统准备好需要的图形数据,然后对采集到的数据进行必要的转换和处理.2)加工工艺设计.根据零件的工艺特征,进行工艺设计.3)生成NC 加工代码.加工工艺设计完成后,根据ISO 数控代码格式将图形几何信息、加工信息和刀具路线等工艺信息转换成ISO 标准数控代码.4)加工过程模拟.根据用户输入加工信息,系统能对刀具轨迹运动进行模拟,在显示器上模拟铣削加工的过程.5)输出NC 程序.生成的NC 程序可以拷贝、打印输出,也可直接与数控设备以一个普通的串行通讯程序经串行口传送到数控机床的数控装置实现通讯,实现加工.1 图形编程系统的程序结构图主程序由3个模块组成:读入模块、生成代码模块、加工过程模拟模块.图1、2表明图形自动编程系统的程序结构图.第30卷第11期 应 用 科 技 Vol.30, .112003年11月 Applied Science and Technology Nov.2003图1 主程序整体框图图2 程序流程图2 读入模块读入模块负责读取并分析DXF 文件,将所需要的图形文件数据写入链表.链表结构如图3.图3 链表结构链表中节点和零件图中线条对应关系如图4所示.图4 链表中节点和零件图中线条对应示意图由于DXF 文件中图元的排列顺序不一定是按照零件轮廓的拓扑顺序排列的,所以读入数据后需要在双向链表中查找首尾相接的线段并调整节点顺序,而且考虑到首尾相接的点由于绘图的原因不一定是同一点,所以使用了容差.3 生成代码模块生成代码模块负责将读入模块生成的双向链表中的数据转换成数控代码.并可以根据选择调整进刀速度和正反向.生成代码模块是在前面的读入模块的基础上进行的,在主程序中调用此函数来生成数控代码.第1步,初始化生成数控加工程序的字符串,以便后面的程序能后写入数控加工程序.第2步,判断Dir 的值,确定走刀方向为顺时针还是逆时针,这也决定了数控程序的次序.第3步,如果为沿顺时针方向加工,则读入首节点的指针.如果为逆时针方向加工,则读入尾节点的指针.第4步,判断指针的值是否为空.如果为空,则表明主函数已经依次读入了所有的节点,显示出数控代码程序,函数运行结束.如果不为空,则读取指针指向的节点.第5步,判断节点的类型.如果为线段,则生成加工线段的数控代码;如果为圆弧,则生成加工圆弧的数控代码.第6步,如果原来的加工方向为顺时针方向,则指针指向下一个节点.如果原来的加工方向为逆时针方向,则指针指向前一个节点.第7步,重新回到第4步,进行下一个节点的读取.4 结束语界面中文件菜单中打开DXF 文件如图5,执行工具条上的读入数据命令,从DXF 文件中读入数据,数据读入完毕后会显示一个对话框,(下转第15页)9 第11期 黄国权,等:数控铣床数控加工图形编程的设计刚性支点时钢板的卷制变形过程.从图2可以明显看出,当钢板在不受任何辅助外力时的卷制过程,其变形方向与所期望的相差甚远,无法卷制成一个筒体,也证实上面提到的分析结果;而图3~5中所示的变形过程,恰恰与所期望的非常接近.因此可以得出结论:在卷制过程中,只要距端部200~300mm处向钢板施加一个向上的20~30kN的力,或在假想圆的顶点处有一个刚性支点时,钢板的变形就会趋向一个圆柱体.由此找到了一种可行的控制钢板变形方向的最佳途径.在实际生产中,选择了图4的方法,即在卷制过程中,在距钢板端部200~300mm处,用专用工装向钢板施加一个向上的20~30kN的力,在卷制过程中,这个力的作用点和方向始终保持不变,从而有效地解决了大直径薄壁筒身的卷制问题,卷制出的筒体圆度、椭圆度都满足要求,既保证了生产质量,又降低了成本,缩短了加工周期,取得了很好的效果.3 结 论为了制定合理可靠的卷制大直径薄壁筒节工艺,采用ANSYS软件对大直径薄壁筒节卷制过程进行计算机虚拟制造,经过实际生产的检验,计算机虚拟制造曲线与实际卷制过程完全吻合,达到了预期的效果,不但节省了辅助工装费用,缩短了生产周期,而且也开发了ANSYS软件的使用功能和范围,为今后新产品开发积累了经验,同时也为金属塑性成形过程模拟及科学预测、工艺优化和质量控制提供了新的有效方法.参考文献:[1] 邱万川.压力容器制造中的卷板工艺[J].化工炼油机械,1979,4(1):15-20.[2] 李尚健.金属塑性成形过程模拟(第10版)[M].北京:机械工业出版社,1999.(上接第9页)选择生成数控代码的选项,如进刀速度、正反向等.确认后经处理生成数控代码,可以打印、存储为TXT文件,最后生成的数控代码如图6所示.图5 DX F文件菜单图6 数控代码本文基于AutoCAD对数控铣床数控加工图形编程系统进行设计,图形编程系统能较好地实现了二维轮廓零件的数控铣床的自动编程.图形编程系统很好地实现了DXF文件的读取,可以使CAD阶段的数据流直接流入到CAM阶段,在一定程度上实现了CAD CAM的一体化.参考文献:[1] 黄国权.数控铣床图形编程系统研究[J].组合机床与自动化加工技术,2002(2):15-18.[2]赵春华,田启华.基于AutoCAD的图形数控编程系统设计[J].武汉水利电力大学学报,2000(9):25-27.[3] 康博创作室.Visual C++6.0高级编程[M].北京:清华大学出版社,1999.[4] 宋振会.AutoCA D高级教程[M].北京:清华大学出版社,2002.15第11期 吕国富,等:大直径薄壁筒节计算机虚拟制造。
数控铣床编程及加工
4、顺铣和逆铣对加工的影响
在铣削加工中，采用顺铣还是逆铣方式是影响加工表面 粗糙度的重要因素之一。铣削方式的选择应视零件图样 的加工要求，工件材料的性质、特点以及机床、刀具等 条件综合考虑。通常，由于数控机床传动采用滚珠丝杠 结构，其进给传动间隙很小，顺铣的工艺性就优于逆铣。 在铣削加工零件轮廓时应尽量采用顺铣加工方式；同时， 为了降低表面粗糙度值，提高刀具耐用度，对于铝镁合 金、钛合金和耐热合金等材料，尽量采用顺铣加工；但 如果零件毛坯为黑色金属锻件或铸件，表皮硬而且余量 一般较大，这时采用逆铣较为合理。
有些零件需要在不同的位置上重复加工同样的轮廓形 状，将这一轮廓形状的加工程序作为子程序，在需要的位 置上重复调用，就可以完成对该零件的加工。 8. 宏程序功能
该功能可用一个总指令代表实现某一功能的一系列指 令，并能对变量进行运算，使程序更具灵活性和方便性。
五、数控铣床所用刀具及其工艺特点
数控铣床和加工中心上使用的刀具主要有 铣削用刀具和孔加工用刀具两大类。
专用铣削夹具。
常用数控 铣削夹具
多工位夹具。适用于中批量生产。
气动或液压夹具。适用于生产批量较 大、不宜采用其他夹具的工件。
也经常采用平口虎钳、分度头和三爪 自定心卡盘等通用夹具。
通用夹具 （1）机用虎钳
（2） 三爪卡盘
1、夹具的刚度和夹紧力都要满足大切 削力的要求。
2、夹具结构不要妨碍刀具对工件各部 位的多面加工。
三、 数控铣床编程时应注意的问题
＊了解数控系统的功能及规格。不同的数控系统在编写数 控加工程序时，在格式及指令上是不完全相同的。
＊熟悉零件的加工工艺。 ＊合理选择刀具、夹具及切削用量、切削液。 ＊编程尽量使用子程序。 ＊程序零点的选择要使数据计算的简单。
