高压共轨燃油喷射系统的结构和工作原理.
高压共轨燃油喷射系统的结构和工作原理2017-06-14高压共轨燃油喷射系统的结构和工作原理李明诚，《电控柴油机的基本结构及工作原理》，20111、高压共轨喷射系统简介它是由燃油泵把高压油输送到公共的、具有较大容积的配油管――油轨内，将高压油蓄积起来，再通过高压油管输送到喷油器，即把多个喷油器，并联在公共油轨上。
在公共油轨上，设置了油压传感器、限压阀和流量限制器。
由于微电脑对油轨内的燃油压力实施精确控制，燃油系统供油压力因柴油机转速变化所产生的波动明显减小（这是传统柴油机的一大缺陷），喷油量的大小仅取决于喷油器电磁阀开启时间的长短。
特点：①、将燃油压力的产生与喷射过程完全分开，燃油压力的建立与喷油过程无关。
燃油从喷油器喷出以后，油轨内的油压几乎不变；②、燃油压力、喷油过程和喷油持续时间由微电脑控制，不受柴油机负荷和转速的影响；③、喷油定时与喷油计量分开控制，可以自由地调整每个气缸的喷油量和喷射起始角。
2、高压共轨燃油喷射系统的基本结构高压共轨燃油喷射系统包括燃油箱、输油泵、燃油滤清器、油水分离器、高低压油管、高压油泵、带调压阀的燃油共轨组件、高速电磁阀式喷油器、预热装置及各种传感器、电子控制单元等装置。
高压共轨燃油喷射系统的低压供油部分包括：燃油箱（带有滤网、油位显示器、油量报警器）、输油泵、燃油滤清器、低压油管以及回油管等；共轨喷射系统的'高压供油部分包括：带调压阀的高压油泵、燃油共轨组件（带共轨压力传感器）以及电磁阀式喷油器等。
3、电控燃油喷射系统的工作原理电子控制单元接收曲轴转速传感器、冷却液温度传感器、空气流量传感器、加速踏板位置传感器、针阀行程传感器等检测到的实时工况信息，再根据ECU内部预先设置和存储的控制程序和参数或图谱，经过数据运算和逻辑判断，确定适合柴油机当时工况的控制参数，并将这些参数转变为电信号，输送给相应的执行器，执行元件根据ECU的指令，灵活改变喷油器电磁阀开闭的时刻或开关的开或闭，使气缸的燃烧过程适应柴油机各种工况变化的需要，从而达到最大限度提高柴油机输出功率降低油耗和减少排污的目的。
第四章掌握共轨式电控燃油喷射系统结构原理与故障检修
3.喷油器 喷油器用于将高压燃油直接喷入到燃烧室中参与
燃烧，其安装位置如图4-25所示。喷油始点和喷油量 由电控喷油器调节，这种喷油器取代了原来的喷油器 和喷油座。共轨喷油器目前常见的工作形式主要有两 种：一种是电磁式；另一种是压电晶体式。
图4-25喷油器的安装位置
（1）电磁式喷油器 电磁式共轨喷油器它主要是由电磁阀、滑阀、阀控制
图4-17博世CP2高压油泵
燃油计量阀的结构如图4-18，其特性曲线如图4-19 所示。它是一个流量控制阀，是电脑控制共轨燃油压 力的执行器。燃油计量阀安装在高压油泵的进油位置 ，ECU控制其通电时间用于调整燃油供给量和燃油压 力值。
a)结构示意图
b)实物图
图4-18燃油计量阀的结构
图4-19燃油计量阀的工作特性
图4－11BOSCH CP1高压油泵
图4－12高压油泵的结构
a.高压柱塞泵 在喷油泵内部有三个高压柱塞泵（见图4-13和图4-
14）。燃油进入喷油泵内部后经三个径向柱塞压缩， 柱塞相互之间错开120°，凸轮轴每旋转一圈，便有 三个柱塞分别同时泵油一次。
图4-13高压柱塞泵
图4-14高压柱塞泵的内部结构
任务三、 掌握电子控制中压共轨燃油喷射系统
一、美国卡特匹勒公司开发的HEUI型电控喷油 系统
1.中压共轨系统的组成
电控中压共轨系统的组成如图4-29所示。主要由低 中压机油供给系统、低压柴油供给系统和高压柴油供 给系统三大部分组成。
图4-29电控中压共轨系统组成
中压机油共轨系统中的高压燃油的形成及喷射，均 在喷油器总成内完成，喷油器总成如图4-30所示。
b.压力控制阀 压力控制阀根据发动机的负荷的参数设定共轨中压力
高压共轨燃油喷射系统构造及工作原理
高压共轨燃油喷射系统构造及工作原理柴油机共轨电控柴油喷射系统部件构造4\\六西格玛坛{vW主要由电控单元、高压油泵、共轨管、电控喷油器及各种传感器组成。
低压燃油泵泵送燃油输入高压油泵，高压油泵将燃油加压送入高压油轨，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。
3.1.1高压油泵@l*[~高压油泵供油量的设计准则是保证柴油机在任何情况下喷油量和控制量之和的需求，以及起动和加速过程中燃油量变化的需求。
由于共轨系统中的燃油喷射压力与燃油喷射过程无关，且高压油泵的凸轮不能保证燃油喷射正时，因此高压油泵的油压凸轮可以根据最小峰值扭矩的设计原则进行设计，接触应力最小，耐磨性最好。
bosch公司采用由柴油机驱动的三缸径向柱塞泵来产生高达135mpa的压力。
该高压油泵在每个压油单元中采用了多个压油凸轮，使其峰值扭矩降低为传统高压油泵的1/9，负荷也比较均匀，降低了运行噪声。
该系统中高压共轨腔中的压力的控制是通过对共轨腔中燃油的放泄来实现的，为了减小功率损耗，在喷油量较小的情况下，将关闭三缸径向柱塞泵中的一个压油单元使供油量减少。
电气安装公司采用三作用凸轮直列泵产生高压。
高压油泵采用控制低压燃油有效进油的方法。
工作过程：_7[）w（g/r&e.h-gu）（1）柱塞下行，控制阀开启，低压燃油经控制阀流入柱塞腔；质量SPC、六西格玛、TS16949、MSA、fmea6gwd0d |%^w/P(_六西格玛品质论坛o9w（2）柱塞上升，但控制阀未通电且打开。
低压燃油通过控制阀流回低压室；（3）在达到供油量定时时，控制阀通电，使之关闭，回流油路被切断，柱塞腔中的燃油被压缩，燃油经出油阀进入高压油轨。
利用控制阀关闭时间的不同，控制进入高压油轨的油量的多少，从而达到控制高压油轨压力的目的；六西格玛质量论坛d7t！ys&n（4）凸轮经过最大升程后，柱塞进入下降行程，柱塞腔内的压力降低，出油阀关闭，停止供油，这时控制阀停止供电，处于开启状态，低压燃油进入柱塞腔进入下一个循环。

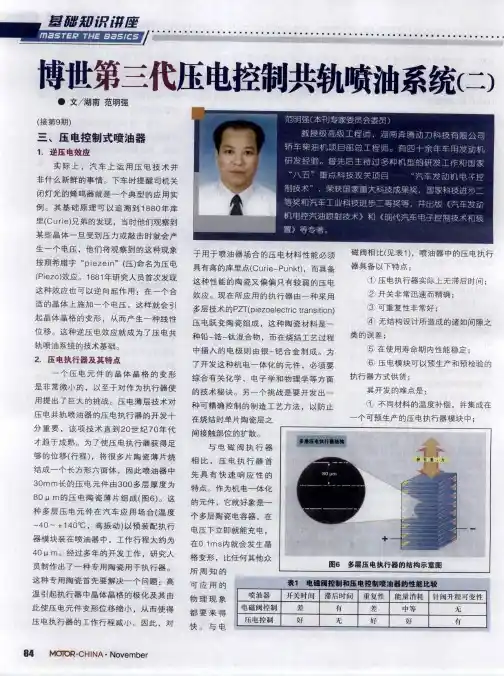

博世第三代压电控制共轨喷油系统(二)
