沥青混合料目标配合比设计(SMA-13).

沥青SMA 混合料配合比设计（SMA-13）一、基本情况杭浦高速公路，拟采用改性沥青SMA-13作为面层。

原材料产地如下：二、设计依据1．《公路沥青路面施工技术规范》（JTG F40-2004） 2．《公路工程集料试验规程》（JTG E42-2005）3．《公路工程沥青及沥青混合料试验规程》（JTJ052-2000） 4．《高速公路沥青路面规范化施工与质量管理指导意见》 5．《杭浦高速公路道路养护工程招标文件》三、设计过程 1、原材料本次室内目标配合比设计所用集料产地为湖州西园坞（辉绿岩）和闲林（石灰岩），沥青采用韩国SK 生产的SBS-改性沥青，外加剂为木质素纤维，密度为0.6g/cm 3表1 集料及沥青密度试验结果，掺量比例为沥青混合料总质量的0.3%，试验所用原材料均由委托方提供。

各档集料、矿粉及SBS 改性沥青的密度试验结果见表1。

各档集料及矿粉的筛分结果见表2。

表2 各种矿料的筛分结果2、混合料级配根据委托要求，SMA-13型沥青混合料工程设计级配范围见表3。

表3 SMA-13沥青混合料工程设计级配范围3、矿料配合比设计计算根据各档集料的筛分结果，结合混合料级配要求，首先调试选出粗、中、细三个级配，根据工程经验确定三个级配的初始油石比为6.2％，然后用初始油石比成型试件。

表4为三种级配的设计组成结果，表5为初试级配的体积分析结果。

表4 三种级配的设计组成结果）的质量百分率（%）1.18 0.6 0.3 0.15 0.075表5 初试级配的沥青混合料性能指标分析结果根据各组级配体积指标结果分析，结合以往工程经验选择级配3为设计级配，级配曲线见图1所示。

0.075 0.15 0.3 0.6 1.18 2.36 4.75 9.5 13.2 161.000 1.5002.000 2.5003.000筛孔尺寸(mm)图1 SMA-13设计级配曲线图4、马歇尔稳定度试验按设计的矿料比例配料，采用三种油石比，进行马歇尔稳定度试验，试验结果见表6，设计级配合成毛体积相对密度2.705，级配合成表观相对密度2.751。

AC-20沥青混凝土目标配合比设计说明

AC-20下面层沥青混凝土目标配合比设计一、设计依据1、交通部《公路工程技术标准》（JTG B01—2003）；2、交通部《公路技术状况评定标准》（JTGH20—2007）；3、交通部《公路路面基层施工技术规范》（JTJ 034—2000）；4、交通部《公路工程集料试验规程》（JTG E42—2005）；5、交通部《公路工程质量检验评定标准》（JTG F80/1—2004）；6、交通部《公路沥青路面设计规范》（JTG D50—2006）；7、交通部《公路沥青路面施工技术规范》（JTG F40—2004）；二、AC-20沥青混合料矿料级配应符合下面的规定三、材料要求1.沥青下面层采用优质AH-70号A级道路石油沥青，其技术要求见下表。

AH-70号A级道路石油沥青技术要求2、粗集料采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的石灰岩。

沥青下面层粗集料质量技术要求3.细集料沥青面层细集料采用坚硬、洁净、干燥、无杂质.沥青面层用细集料质量技术要求沥青面层细集料规格4.矿粉矿粉采用石灰岩碱性石料经磨细得到的矿粉，原石料中的泥土等杂质应除净。

矿粉要求干燥、洁净，禁止使用回收粉尘。

沥青面层矿粉质量技术要求四、下面层沥青混凝土的标准AC-20热拌密级配沥青混凝土混合料，马歇尔试验技术标准(如下)五、沥青混凝土目标配合比设计1、确定各矿料的组成比例从施工现场分别取各类矿料进行筛分，用计算机或图解计算各矿料的用量，使合成的矿质混合料级配符合要求，使矿质混合料级配曲线接近一条顺滑的曲线，其中特别使0.075mm、2.36mm、4.75mm的筛孔通过量控制接近标准级配的中值。

2、据《公路沥青路面施工技术规范》的规定，AC-20目标配比中各矿料的含量，进行冷料仓调配，使之符合进料要求，进行实际操作调试。

各冷料仓进料比例如下：仓号集料名称进料比例（%）4 10-25mm碎石 243 5-10mm碎石 282 3-5mm碎石 141 0-3mm石屑 31外加矿粉：3％3、确定沥青的最佳油石比用计算的矿料组成采用的油石比范围，按0.5%间隔变化，取五个不同的油石比，用试验室小型拌合机拌制沥青混合料，制备五组马歇尔试件。

沥青混合料马歇尔试验

沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。

该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。

马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。

马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。

浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。

二、具体实验操作方法1)仪具与材料①马歇尔实验仪。

对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。

②恒温水槽：控温准确度为1℃，深度不小于150mm。

③真空饱水容器：包括真空泵及真空干燥器。

④烘箱。

⑤其他：温度计，卡尺等。

2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。

②量测试件尺寸。

用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。

如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。

③测量试件的密度、孔隙率、沥青体积百分率等体积指标。

④将恒温水槽调节至要求的试验温度。

对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。

3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。

马歇尔实验沥青混合料配合比设计流程

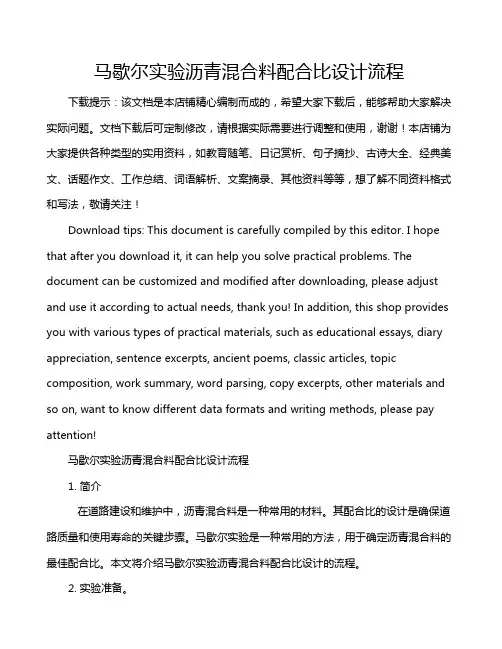

马歇尔实验沥青混合料配合比设计流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!马歇尔实验沥青混合料配合比设计流程1. 简介在道路建设和维护中，沥青混合料是一种常用的材料。

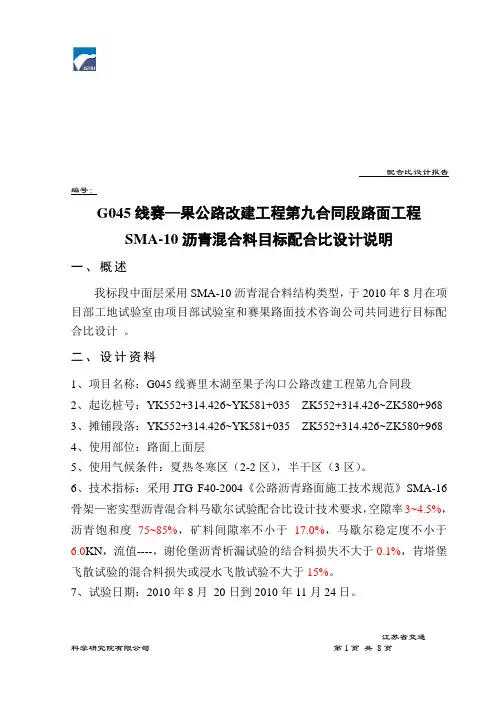

目标配合比设计报告(SMA-10)
