TP33 B 压差开关使用说明
压差式流量开关安装指导书
IP54
× ；长度 0.75mm2 2
1000mm
高压侧接口：G1/4”
低压侧接口：7/16”-20UNF
（ ） 1/4” SAE
图 1 压差式流量开关外形图
图 2 纳子
图 外丝 内丝接头 3 1/4”SAE -G1/2” （包括 1 个纳子）
附件及选配件 纳子 1 个，见图 2； 1/4”SAE -G1/2”外丝接头 1 个，见图 3；
G1/4”内丝-G1/2”外丝接头及配套密封垫片 1 个，见图 4
内丝 外丝接头 图 4 G1/4” -G1/2”
1 压差式流量开关安装说明书
安装位置 合适的流量开关测压位置非常重要，有利于保证压差测量值
的准确性，选择测压位置应考虑一下几方面： 应尽量靠近换热器的进出水水管的上部作为测压口，不允许 从水管下部取压，避免垃圾进入测压管，进出水管两个测压 口之间的距离应尽可能短； 流量开关测压口与换热器之间不要有阀门等关断水流的装 置，以免影响其准确性； 流量开关的“+”端为 G1/4”外管螺纹必须接壳管换热器的 进水端，“-”端为 7/16”-20UNF 带喇叭口外管螺纹（通常 称 1/4”SAE）必须接壳管换热器的出水端； 两个测压口之间需要铜管连接，请考虑铜管走向，尽量躲开 可能出现人为损坏的位置，安装示意图见图 5。 如果冷水机组安装在室外，压差开关的安装位置对于冬天需 要放水的换热器（单冷机组），最好稍高于换热器的进水口 这样可以排出压差开关一侧的水。
的进出口之间不再有阀门等断流装置。
注意：安装前必须阅读压差式流量开关安装说明书，并请参照要求安装，如有疑问，请与当地最近的约克维修中心联系
2 压差式流量开关安装说明书
关输出触点允许通过电流阻性负载为 10A，感性负载为 。 3A
压力开关及压力传感器简要说明
压力开关及压力传感器简易操作说明a. 压力值显示区：显示所选通道的压力值b. 压力通道显示区：显示所选通道，一共四个通道c. 开关量信号显示区：根据压力值和该通道的设定参数值比较大小显示接通状态输灰系统涉及到的压力一般可归为三大类：输送管道压力、控制用气压力和密封压力，具体对应到压力开关的哪个通道请参照现场电控箱的相关标示。
1.输送管道压力：指输灰管道中的压力，一般对应压力开关的1通道，输送过程中当输送管道压力低于该通道的n1值时，系统停止输送，继续下一个循环。
2.控制用气压力：指气控箱中电磁阀底座中的压力，一般对应压力开关2通道。
如果控制用气压力低于该通道的p1值，系统会出现气压低报警，暂停输送，待气压再次超过p1值时继续输送3.密封压力：指密封圈中的气压，如果密封压力低于该通道的p1值，系统会出现密封圈损坏报警。
注：常开点为p1 常闭点为n1查看相关压力的方法：先参照现场电控箱的相关标示找到你需要查看的压力在哪个通道，然后按增加键调整到该通道即可。
二．设置压力开关运行模式的方法：1.长按SET键约3秒，待压力值显示区域出现以下字样时，按增加或者减少键调到，然后按SET设置2.接下来会出现以下字样中的一种通过增加和减少键调到，然后按SET设置3.接下来会出现以下两个字样中的一种如果您设置的通道是显示管道压力的（控制柜面板图上有标识各通道都显示什么压力），请您选择然后按SET键设置。
如果您设置的通道不是显示管道压力的，请您选择，然后按SET键设置。
如果您设置的是压力开关1通道，接下来还会出现如下两个字样中的一种：请您选择然后按SET键4.接下来会出现以下字样中的一种：请您选择然后按SET键5.接下来会出现以下两个字样中的一种请您选择然后按SET键6.接下来压力开关会显示压力值，压力开关该通道的运行模式设置完毕，通过增加减少键选择另外一个通道，再按以上方法设置其运行模式，如此依次设置好全部4个通道的运行模式该项工作就全部完成了三．设置压力开关运行参数按SET键—>此时压力值显示区域会出现n1或者p1字样，并显示出相关n1/p1值，按增加或者减少键调整值的大小，每按一次增加或者减少键，相应值会增加或者减小0.01—>按SET键设置该值—>此时压力值显示区域会出现n2或者p2字样，并显示出相关n2/p2值，按增加或者减少键调整值的大小，每按一次增加或者减少键，相应值会增加或者减小0.01—>按SET键设置该值—>连续按SET键直到回到显示压力值的画面为止—>该通道运行参数设置完成—>按照以上方法设置其他通道的运行参数四．更换压力开关方法：1.停止输灰2.关闭电源3.拆下旧压力开关背面的水晶接头和信号线并做好标记4.拆下旧的压力开关5.换上新的压力开关6.接上水晶接头和信号线7.上电8.设置压力开关的运行模式9.设置运行参数（运行参数务必事先记录下来）10.试运行五．压力传感器：换压力传感器时只需要逆时针旋转锁扣，将旧的压力传感器换成新的，然后顺时针拧紧锁扣即可。
压差开关的工作原理
压差开关的工作原理压差开关是一种常见的传感器装置，广泛应用于工业控制系统中。
它的工作原理是利用流体的压力差来控制开关的状态。
本文将详细介绍压差开关的工作原理及其应用。
一、压差开关的基本原理压差开关由感应元件和控制单元组成。
感应元件通常由两个装有弹簧的膜片组成，当压力差作用在膜片上时，会使其产生位移，从而引起开关的状态改变。
控制单元则负责接收感应元件的信号，并根据设定的条件来控制开关的状态。
在工作过程中，当流体通过压差开关时，会在感应元件两侧产生不同的压力。
当压差小于设定值时，感应元件的弹簧会将开关保持在关闭状态；当压差达到或超过设定值时，感应元件的弹簧会被压缩，开关会自动切换到打开状态。
通过这种方式，压差开关可以实现对流体压差的检测和控制。
1. 压差开关的传感元件压差开关的传感元件通常由两个弹簧装在一个膜片上组成。
当流体通过开关时，会在膜片两侧产生不同的压力，从而使得膜片发生位移。
当压力差小于设定值时，膜片会恢复到初始位置，开关保持关闭状态；当压力差达到设定值时，膜片会被压缩，开关会自动切换到打开状态。
2. 压差开关的控制单元控制单元通常由一个微处理器或电子电路组成，负责接收传感元件的信号，并根据设定的条件来控制开关的状态。
通过合理设置设定值和控制逻辑，可以实现对压力差的精确控制。
三、压差开关的应用1. 流体控制压差开关可以用于监测和控制流体的压差，从而实现对流体的控制。
例如，在供水系统中，可以利用压差开关来检测水压的变化，并根据需要来控制水泵的启停，以保持水压稳定。
2. 空气过滤在空气过滤系统中，压差开关可以用于监测过滤器的堵塞程度。
当过滤器堵塞时，流体通过过滤器的压差会增大，压差开关会发出信号，提醒用户及时更换过滤器，以保证系统的正常运行。
3. 防爆装置在一些易燃易爆的环境中，压差开关可以用作防爆装置。
当环境内部和外部的压力差超过设定值时，压差开关会自动切断气体或液体的通路，以防止火灾或爆炸的发生。

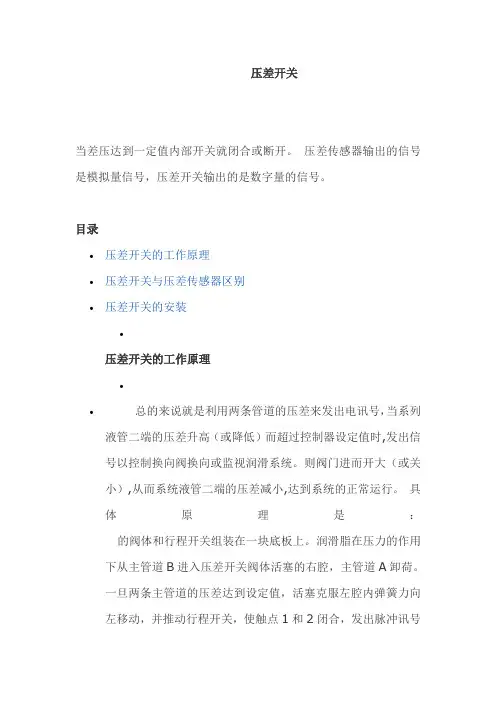

压差开关
压差开关当差压达到一定值内部开关就闭合或断开。
压差传感器输出的信号是模拟量信号，压差开关输出的是数字量的信号。
目录∙压差开关的工作原理∙压差开关与压差传感器区别∙压差开关的安装∙压差开关的工作原理∙∙总的来说就是利用两条管道的压差来发出电讯号，当系列液管二端的压差升高（或降低）而超过控制器设定值时,发出信号以控制换向阀换向或监视润滑系统。
则阀门进而开大（或关小）,从而系统液管二端的压差减小,达到系统的正常运行。
具体原理是：的阀体和行程开关组装在一块底板上。
润滑脂在压力的作用下从主管道B进入压差开关阀体活塞的右腔，主管道A卸荷。
一旦两条主管道的压差达到设定值，活塞克服左腔内弹簧力向左移动，并推动行程开关，使触点1和2闭合，发出脉冲讯号至系统电控箱，责令换向阀换向，这时主管道A受压，B卸荷，活塞在二端腔内弹簧的作用下对中，行程开关触点1和2断开，触桥处中位。
系统开始第二周期工作，一旦主管道A和B间压差又达到设定值时，活塞向右移动，行程开关触点3和4闭合，脉冲讯号再次使系统中的换向阀换向，开始下次循环工作。
∙压差开关与压差传感器区别∙∙压差开关主要是用于系统故障报警,因为只能读一个开关量,而不像传感器能读出模拟量.当空调新风机组过滤网的压差超过一定值,压差开关动作,系统报警,这时候就提醒你需要清洗过滤网了.还有许多离心水泵上安装压差开关,如果压差低于一定值,就需要报警以防止水泵叶轮气蚀.而压力传感器的作用主要是控制,读出的数据通过积分换算输入控制性同，进行控制.压力传感器一般安装于送风管中.∙压差开关的安装∙∙压差开关有一个进气孔和一个出气孔，通过管子(一般的塑料管即可）把进气孔连通到风机的出风口，出气孔连通到风机的进风口。
压差开关本身安装在中央空调机组的哪个位置没关系，但不要离风机太远。
差压开关文档
差压开关概述差压开关，又称差压传感器或压力开关，是一种用于检测流体压力差的装置。
它基于流体静压原理工作，当流体压力差达到预设值时，差压开关将会触发开关动作，以便控制相关系统或设备的运行。
差压开关在工业自动化领域广泛应用，特别是在压力控制、液位控制、流体过滤、气体检测等方面起到重要作用。
本文将介绍差压开关的工作原理、结构组成、应用领域以及选型注意事项。
工作原理差压开关的工作原理基于流体静压原理。
当流体通过差压开关两侧的进出口管道时，由于流体的速度和方向的变化，会产生压力差。
差压开关通过感应这个压力差，以判断流体是否达到预设值，并相应地触发开关动作。
差压开关通常由两个主要组件组成：感应单元和开关单元。
感应单元通过感应流体的压力差，并将这个压力差转换为机械或电信号。
开关单元则根据感应单元接收到的信号对开关进行操作。
结构组成差压开关的结构通常由以下几个部分组成：1.进出口管道：负责引导流体进出差压开关。
2.压力传感器：感应差压开关两侧流体的压力差，并将其转化为信号。
3.机械开关或电磁阀：根据压力传感器接收到的信号对开关进行操作。
4.控制电路：用于控制差压开关的运行和信号处理。
应用领域差压开关在许多领域中有着广泛的应用，包括但不限于以下几个方面：1.压力控制：差压开关可用于监测管道或容器中的压力变化，并在压力达到预设值时触发相应的控制动作，保证系统的正常运行。
2.液位控制：差压开关可用于测量液体的高度差，并根据液位的变化来控制液体的供给或排放。
它常用于水池、水塔等液位监测和控制系统中。
3.流体过滤：差压开关可用于监测和控制过滤器中的压差，一旦压差达到一定程度，就可触发开关进行清洗或更换过滤器，以保证系统的过滤效果。
4.气体检测：差压开关可用于检测空气质量或气体流量，一旦达到预设的差压值，它可以触发报警或关闭相关设备，以确保人员安全或系统的正常运行。
选型注意事项在选择差压开关时，需要考虑以下几个因素：1.压力范围：根据应用场景中的压力变化幅度，选择合适的差压开关压力范围，以保证准确的检测和控制。
霍尼韦尔 压差开关
安装尺寸
公司网址
-3-
深圳市良佩机电设备有限公司 电话：0755-82960280/81/82/83 传真：0755-82960213 地址：深圳市福田区益田路江苏大厦 B 座 12 楼
规格
型号 介质 校准标度 标准位置 调节 最大压力 运行温度极限
公司网址
-1-
深圳市良佩机电设备有限公司 电话：0755-82960280/81/82/83 传真：0755-82960213 地址：深圳市福田区益田路江苏大厦 B 座 12 楼
接线
图 1、1-3 闭开在压力增加时
型号选择表
订购型号 设定点范围（mbar）
注意
这些控制器仅被设计用于操作控制。当操作控制失败时会导致人员伤害或财产损失，因此 安装人员有义务增加设备或系统防止该状况的出现或给出告警。
安装
安装时建议使薄膜处于垂直平面。如需要，可使用“L”型托架，部件号码BKT024N002R。全 部P233系列都可利用从正前方所见到的四个孔道直接安装于任何平的表面上，但最多使用两个 孔好了。 压力联接器记号： ＋ 高压 － 低压或静压
包含备件
P233A-4-AAC 0,5 to 4
－
P233A-4-AAD 0,5 to 4
－
P233A-4-AHC 0,5 to 4
GMT008N600R + BKT024N002R
P233A-4-PHC 0,5 to 4
GMT008N600R + BKT024N002R
P233A-4-PAC 0,5 to 4
P233A-10-AAD 1,4 to 10
－
P233A-10-AKC 1,4 to 10
FTG015N602R (2x) + 2m tube 4/7 mm
TP33 B 压差开关使用说明
5. Accessory Introduction of pressure: φ 6.2mm L=1.8m(1pcs) z-type bracket: 1pcs Screw: 3pcs pressure-adapted tubes: 2pcs 6. Waring (1).The Pressure Switch should be mounted vertically which can prevent affecting on precision from inner atmosphere film weight. (2).To prevent electrical shock or damage to equipment , when the cover is removed ,ensure the power supply is switched off . (3).Complete wiring and check the connections before applying power . Incorrect wiring may cause permanent damage to the unit . 7. Wiring (Screw terminal) If the actual pressure is below dial setting, 12closed, while if the actual pressure is over dial setting, 1-3 closed. 8. System check After proper installation and adjustment of the control ,the system should be checked by running at least one full cycle of the equipment .If anything appears to operate incorrectly , the wiring and components should be rechecked . 9. Repair and replacement Repair is not possible .In case of a defective or improperly functioning control ,please check with your nearest supplier . when contacting the supplier for a replacement ,you should state the type / model number of the control .this number can be found on the side of the control . 10.Special Note As the products are improved constantly, the manual electrical connection diagram for reference only, detailed electrical wiring diagram was printed on the product.
压差开关——精选推荐
压差开关压差开关是一种依据部件间的压力差值并依靠电信号进行信息传递控制开关闭合或打开的开关。
只要将压差开关两侧的测量压差与预设定值进行比较，就可以准确控制流量。
作用检测管路元件前后的差值测量介质：空气、不可燃或无腐蚀气体的微弱变化工作温度：-40℃-+85℃我公司压差开关压力范围:30-300Pa和50-500 Pa电气规格：1.5A(0.4)/250V～额定压力：10KPa 产品认证：CE安装方式：本公司采用垂直安装（接口方向与水平面垂直）；水平安装：（设定压力大20Pa）压差开关安装方法1、根据过滤机组配置信息表到仓库领取压差开关。
注意开关的品牌、规格、数量、量程等。
2、根据所要测压差的过滤器附近门板上，根据技术要求如下图所示，用4个M4的螺丝固定压差开关，注意采用垂直安装（接口方向与水平面垂直）。
在表的下方门板上钻2个∅10的孔用于接2根合适长度∅8的胶管，一根是高压连接端、另外一根是低压连接端。
其中高压连接端胶管放在过滤器压力高的一端，低压连接端胶管放在过滤器压力低的一端。
3、我公司采用风压压差开关。
压差开关可选用线缆接至现场控制模块。
4、压力连接：此开关压力连接方式为两个外径Ф8软胶管连接及软管连接头。
正压端（高压）和低压端均分别标注“+”，“—”。
5、电气连接：松开上盖螺钉，打开上盖，可见接线端子，电缆穿过防水锁线装置进入壳内，并固定在端子板上。
6、压力标定：产品出厂前已进行严格的压力标定，在使用时也可根据现场需要旋动刻度到箭头位置即可。
附下图：7、按照接线图接线：设定压力/压差到所需的设定值。
该设定值意味着当压力/ 压差上升到该值时，开关动作。
该刻度指示值仅当垂直安装时才准确。
压差下降时，当下降到设定值以下开关便返回到原状态。
8、压差探测器应该安装在压强测量点上方且气管无盘绕。
9、压力/压差开关设定值设定压力/压差到所需的设定值。
该设定值意味着当压力/压差上升到该值时，开关动作。
该刻度指示值仅当如图1垂直安装时才准确。
使用说明书压力差压智能变送器
使用说明书压力/差压智能变送器Operation instruction目录1.引言 (2)2.运输 (3)3.储藏 (3)4.产品标识 (3)5.工作原理 (4)6.安装 (5)7.电气连接 (7)8.使用 (8)9.菜单操作 (9)10.维护 (27)11.修理 (27)引言智能压力/差压变送器是采用高精度硅传感器技术，新型智能高精度变送器，基于通过微处理器的电子部件，实现与现场设备通信。
压力/差压变送器包括表压、差压、绝对压力、高静压差压等多个品种。
广泛应用于石油、化工、电力、冶金、水务、酿造等工业领域。
长期以来，以产品的卓越品质和优质的售后服务，赢得了用户一致的好评。
■运输在校验之后，仪器被包装在纸箱（GB/T 13384-2008）中以保护免遭损伤。
■储藏储藏仪器无需任何特殊处理。
对储藏期没有限制，但保质期仍按公司规定的期限一致。
■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。
重要:查询时务必提供仪表序列号。
■工作原理图1压力变送器包括两个功能单元:—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下:过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力,测量膜片的一端接大气(用于表压测量)或真空(用于绝压测量).当所测的压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化.该输出电压与压力变化成正比，图 1 压力（绝压）变送器再由适配单元和放大器转化成一标准化信号输出。
图2差压变送器包括两个功能单元:—主单元—辅助单元主主单元包括传感器和过程连接，工作原理如下:传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。
绝压传感器只装在传感器膜盒的高压侧，作为静压补偿的参考值。
差压传感器的负压侧与传感器膜盒的低压腔相连.当所测的差压力通过图2 差压变送器隔离膜片和填充液，传递给传感器硅芯片，使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。
低压差压开关说明书
Series 1800
Low
Differential
Pressure
Switches
for General Industrial Service
Differential Pressure Switches
Set Points from 0.07 in to 85 in w.c. Repetitive Accuracy within 2%
0.45
62.00
0.70
62.00
1.10
62.00
3.0
62.00
OPTION MIL Environmental Construction — Unlisted Model 1820 can be furnished with a special sealed snap switch for protection against high humidity, fungus and/or military applications. Similar to Model 1823 except deadband is slightly greater and some lower setpoints may not be possible. To order, add suffix -MIL. Example: 1820-2-MIL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .add $134.00 net
1823 shown with new zinc plated clear finish
Essential for industrial environments, the Series 1800 combines small size and low price with 2% repeatability for enough accuracy for all but the most demanding applications. Set point adjustment inside the mounting stud permits mounting switch on one side of a wall or panel with adjustment easily accessible on the opposite side. UL and CSA listed, FM approved.
压差开关工作原理
压差开关工作原理压差开关是一种常用的工业控制器件，它可以通过感知压力差异来实现开关的控制。
在工业自动化领域，压差开关被广泛应用于液体、气体等介质的流量控制和监测中。
那么，压差开关是如何工作的呢？接下来，我们将深入探讨压差开关的工作原理。
首先，我们需要了解压差开关的基本结构。
压差开关通常由感应元件、控制单元和输出部分组成。
感应元件是用来感知介质压力的变化，控制单元则负责对感应元件采集到的信号进行处理，最终通过输出部分实现控制。
压差开关的工作原理可以简单描述为，当介质的压力达到设定值时，感应元件产生相应的信号，控制单元对信号进行处理后，输出部分执行相应的控制动作。
具体来说，压差开关通过感应元件感知介质的压力变化，将这一变化转化为电信号，经过控制单元的处理后，输出部分进行相应的控制操作，如打开或关闭阀门、启动或停止泵等。
在实际工作中，压差开关可以应用于许多场景。
比如，在液体流量监测中，通过安装两个感应元件在管道两端，当介质流过管道时，产生的压力差异将被感应元件感知到，从而实现对流量的监测和控制。
在气体压力监测中，压差开关同样可以发挥作用，及时感知气体压力的变化，并通过控制单元对其进行处理，实现对气体压力的控制。
此外，压差开关还可以与其他控制器件相结合，形成自动化控制系统，实现更加复杂的控制功能。
例如，将压差开关与PLC（可编程逻辑控制器）相结合，可以实现对整个生产过程的自动化控制，提高生产效率和质量。
总的来说，压差开关通过感知介质的压力变化，实现对流体的控制和监测。
它的工作原理简单清晰，应用范围广泛，是工业自动化领域不可或缺的重要控制器件。
希望通过本文的介绍，读者对压差开关的工作原理有了更深入的了解。
压差开关使用说明
3S压差控制器
用途:
3S系列压差控制器,通常用于水,油系列中控制供液管与回液管的压差控制,一
种典型的应用是,把阀门安装在系统水(油)泵附近的旁通管路中,当系列液管二端的压差升高(或降低)而超过控制器设定值时,则阀门进而开大(或关小),从而系统液管二端的压差减小,达到系统的正常运行.
概述:3S系列压差控制器的两侧各有一个具有高灵敏感度的感压元件,元件二端的压力一旦变化,即引起开关机构动作来控制系统的设备.
电器参数:
电流电压COSA．C．125/250无诱导电流112满载电流0.7512瞬时电流0.4572
性能参
数: Mpa 型号调节范围开关差工厂设定压差最大工作压力
MinMaxOFFONJC15C0.03—0.2≤0.030．050．021．70JC2C0.01—0.150.050．03 0．0151．70JC35C0.05—0.350.10．10．051．70JC60CH0.1-0.600.10．350．403．30 注:以上控制器的接头螺纹均为M12*1.25.如果客户需要英制螺纹则须在型号后加缀“E”即可.一般采用的英制螺纹为7/16”-20UNF，另有延时功能的型号后加缀T需订做。
触点形式:
1:公共接点1-3:压力上升时关闭1-5:压力下降时关闭
箭头表示压差增大时的动作方向安装注意: 1. 在安装控制器接管
时,不要把进出口端的方向搞错.在安装控制器接管时,控制器的螺母与接头必须用二把10”板手板紧.
青岛悦联 15:29:21
贴有标签HP的接头是接高压，另一头接低压。
ue 压差开关说明书
ue 压差开关说明书
压差开关是一种用于监测流体压力差异的装置，通常用于工业
控制和监测系统中。
它的工作原理是基于流体压力对其内部传感器
的作用，一旦流体压力超过或低于设定的阈值，压差开关就会触发
相应的动作，比如打开或关闭电路，以实现流体控制或报警功能。
压差开关的说明书通常包括以下内容：
1. 产品概述，说明产品的基本结构、工作原理和适用范围。
2. 技术参数，包括产品的额定电压、额定电流、额定压力范围、接线方式、防护等级等技术参数。
3. 安装说明，详细描述压差开关的安装方法和注意事项，包括
安装位置、固定方式、接线方法等。
4. 使用说明，介绍压差开关的使用方法、操作步骤、调节方式
以及注意事项。
5. 维护与保养，包括产品的日常维护方法、清洁方式、防护措
施等。
6. 故障排除，列举常见故障及解决方法，以及维修注意事项。
7. 安全警示，包括产品的安全使用注意事项、防护措施等。
8. 其他，可能还包括产品的性能曲线、外形尺寸图、配件清单等内容。
在阅读压差开关的说明书时，用户应该仔细阅读以上内容，并按照说明书的指导正确安装、使用和维护压差开关，以确保设备的正常运行和用户的安全。
如果在使用过程中遇到问题，也应该及时查阅说明书进行故障排除或寻求厂家的技术支持。
希望以上内容能够对你有所帮助。
Parker Hannifin 电气伏立压差开关说明说明书
Type Plunger type switchMountingFlange mounting or fitted to a level face Mounting Position No restrictionsOperating Pressure Maximum 315 Bar (4560 PSI)Actuating Pressure See performance curves Differential Duty Cycle Maximum 1/s Operating Temp.0 to 80° C Range (Ambient)(32 to 176° F)Viscosity Range 12 to 400 cSt (62-2080 SSU)FiltrationRecommend ISO 4406 Code,18/15 or better Electrical Connection Plug-in connector to DIN 43650InsulationIP 65 (Nema 4)Contact Load Carrying 5 A at 250 VAC;Capacity1 A at 50 VDC;.02 A at 250 VDCNote: For inductive DC loads a diode should be used to increase service life.General DescriptionSeries PSB electrohydraulic pressure switches are high performance devices that provide an electrical signal when sensed pressure rises above or falls below the selected setting. Maximum operating pressure is 315 Bar (4560 PSI) for all models.OperationSensed pressure acts against a piston and springplate assembly that is opposed by an adjustable spring force. When the pressure against the piston exceeds that of the adjustable spring, the plate moves and actuates a microswitch. The desired operating pres-sure is adjusted via a setscrew or hand knob. A tamper resistant keylock option is also available with thesetscrew type adjuster. The electric element is a high quality micro switch with snap-action contact. Three terminals permit application as "on", "off" or"changeover" switch. The electric connection is made with a 3-pole plug-in connector to DIN 43650 withground. The plug-in connector is also available with an indicator light.Features•Four Separate Adjustable Pressure Range Options ⎯Enables operator to precisely select the desired pressure setting.•Hydraulically Dampened Piston ⎯ Provides accurate response and extended service life.•Flange Type Mounting Style ⎯ Provides great flexibility for mounting with manifolds, sandwich plates or direct line connections.•Optional Keylock Adjustment ⎯ Prevents tampering or unauthorized adjustments in critical applications.•Robust Cast Iron Construction ⎯ A rugged, yetcompact, product designed to provide long service life in demanding applications.•IP 65 (Nema 4) Class Electrical Protection ⎯ Maintains integrity against moisture in spray or splashdown situations.Technical Information Specifications123ZSeries PSBOrdering InformationCode Type ANitrileWeight:1.0 kg (2.2 lbs.)Code Operating Pressure Range 040 3 to 40 Bar (45 to 580 PSI)10010 to 100 Bar (145 to 1450 PSI)16010 to 160 Bar (145 to 2320 PSI)25020 to 250 Bar (290 to 3625 PSI)Code Adjustment A Hexagonal socket SKnob with scaleCode Electrical Connections OmitWithout plug-in connectorN With plug-in connector DIN 43650LG024Plug-in connector w/light, 24VDC LW115Plug-in connector w/light, 115VACLW230Plug-in connector w/light, 230VACCode Connections F1Flange (front face)U1Flange (right angle)U27/16-20 UNF-2B (front face)Code Locking Option Omit Without lock Z*With lock*Not available with "S" type knobMounting Bolts(2 each required)F1U1/U2H06ASB***Inch 10 x 35310 x 218N/A(10-24 x 2.50)(10-24 x 2.00)MetricM5 x 60M5 x 50M5 x 60PSBAElectrohydraulic Pressure SwitchOperating Pressure RangeAdjustmentConnectionsSealElectricalConnectionsLockingOptionDesign Series4Note:*T olerance on these dimensions +/- 0.2**T olerance on these dimensions +/- 0.1Sandwich Plate to NG6, NFPA D03 PatternAllows PSB switches to be used in stacking assemblies with Manapak style valves.H06PSB-993 -- Pressure switch to P connection H06PSB-994 -- Pressure switch to A or B or A and B connectionSeries PSBSeries PSBTechnical InformationLower Trip Point P vu15060120217587017401802610BarPSI90130530345UpperTripPointPvo2501002003625145029003004350PSI150217550725PSB 040BarPSIUpperTripPointPvoPSB 100Lower Trip Point P vuX = Switching Pressure DifferencePerformance CurvesElectrical ConnectionsConnection 'N'Connection 'L'F1Mounting Pattern15.5(0.61)15.5(0.61)M5x10.0 deep (min.)31.0(1.22)31.0(1.22)P (inlet)O 6.8 (.27) maxMounting bolts M5x60(2 req'd)75.1(2.96)40.0(1.57)40.0(1.57)20.0(0.79)20.0(.79)LockM7 Pressure AdjustmentDIN 43650176.7(6.96)159.5(6.28)124.5(4.90)52.0(2.05)P inlet86.0(3.39)U1Mounting PatternMounting BoltsM5x10 (10-24x.40")U2P inlet 7/16-20UNF-2B20.0(0.79)20.0(0.79)40.0(1.57)40.0(1.57)75.1(2.96)7/16-20 UNF-2BMounting bolts M5x50 (10-24x2 UNC)(2 req'd)M7 Pressure Adjustment124.5(4.90)52.0(2.05)25.0(0.98)DIN 4365087.0(3.43)。
BSP系列水压差开关 说明书
BPS系列水压差开关产品介绍：柏斯顿智能科技有限公司生产的高精度和高可靠性水管路压差开关是自动反冲过滤器和中央空调水流量及压差检测理想的控制部件。
可调设定点的压差开关安装在过滤器两端，当过滤器脏堵时，其两端的压差超过设定值，压差开关自动发出信号，提示用户清洗过滤器。
对于自动反冲过滤器则提供压差过高的信号给控制系统，当压差大于设定值时，刷式电机开始转动，清除滤网上的杂质，打开排污阀排出杂质，运行一段时间后，杂质减少，压差降低，当压差降低到到设定值后则停止反冲洗。
具有两个设定点的双可调压差开关还可以使过滤器实现高低限压差控制、过压保护、提供备用压差控制等。
压差开关还可应用于检测水泵运行状态，机组运行状态等。
技术参数：材质：H59 或不锈钢 电气性能：10A;250VAC最大允许静压： 10/16/20 bar 最大允许压差 ：5 bar工作介质 ：油/水/空气 工作温度： －20℃～93℃设定点重复性偏差： ±1% 压差范围:6-30,6-70,8-100,12-200,20-300kPa外壳防护等级： IP54 连接口： 1/4"SAE（7/16”-20UNF），G1/4"输出形式：1组或2组SPDT干触点输出（常开或常闭可选）命名方法：BPS压差开关类型100压差值可调范围A材质N接口类型BPS=单可调压差开关 BPSS=双可调压差开关 030=压差值可调范围为6-30kpa070=压差值可调范围为6-70kpa100=压差值可调范围为8-100kpa200=压差值可调范围为12-200kpa300=压差值可调范围为20-300kpaA=黄铜B=不锈钢N=1/4"SAE（7/16"-20UNF）M= G1/4"型号 设定点范围 回差 输出类型 备注 BPS-030AN6～30kPa 3～5kPa 1组SPDT开关BPS-070AN6～70kPa 3～5kPa 1组SPDT开关 BPS-100AN8～100kPa 5～10kPa 1组SPDT开关 BPS-200AN12～200kPa 5～10kPa 1组SPDT开关 BPS-300AN20～300kPa 8～15kPa 1组SPDT开关 单可调设定点压差开关应用实例：。
CCTV 江森楼宇自控BAS系统使用设备介绍
使用设备介绍央视新台址建设工程A标段楼宇自控系统使用设备介绍2008年9月使用设备介绍楼宇自控系统使用设备介绍1.网络设备（1）中央控制器使用的大型网络控制器NIE8500。
NIE8500 Rack MountNIE8500 可最大处理25000个监控点，数字量不少于15K，模拟量不少于10K。
NIE8500 采用服务器主板和奔腾级芯片，具备强大的计算功能，可集中相对应VAV子系统中各种设备控制参数以及相对区域内其它系统的控制参数，并完成综合分析计算基础上的集中控制，并对所有被控设备具备报警保护和连锁控制功能。
NIE8500为嵌入式智能硬件，其主要硬件指标包括：使用设备介绍中央控制器的主要功能是：■ 作为VAV系统的中央控制器，通过以太网通讯系统，集中相对应的VAV 系统中AHU、送回风管路、VAV末端的控制参数，以及相对应VAV系统所供应区域的辅助子系统如动力子系统、送排风子系统和给排水系统的控制参数；■ 作为中央控制器，通过控制程序分析VAV系统的运行状态，向系统中各个楼层控制器发送调控指令，必要时可直接向现场控制器和VAV控制发送指令；■ 作为中央控制器，分析辅助子系统如动力子系统、送排风子系统和给排水系统的运行状态。
（2）楼层控制器根据不同子网络的容量，分别配置了NAE3510 和NCE2560 作为楼层控制器。
其中NAE3510 可以连接50个控制器，并处理2500点。
而NCE2560 除自带33个硬件点并可再扩展128点外，还可以通过总线连接32个控制器，总处理点数在1500点以内。
网络控制器NAE3510 以及NCE2560两者均可独立工作管理本层网络。
使用设备介绍网络控制器NAE3510照片及外形图NAE3510为嵌入式智能硬件，其主要硬件指标包括：使用设备介绍使用设备介绍网络控制器NCE2560照片及外形图NCE2560为嵌入式智能硬件，其主要硬件指标包括：使用设备介绍楼层控制器的主要功能是：■ 作为楼层控制器，通过总线通讯方式，连接所对应之楼层的VAV系统中送回风管路MVD、MCD、VAV的控制参数；■ 作为楼层控制器，分析VAV系统的运行状态，向系统中各个现场控制器和VAV控制器发送调控指令，实现对MCD、MVD、VAV的闭环控制。
压差式流量开关的安装和使用
编号：FS-QG-52884压差式流量开关的安装和使用
Installation and use of differential pressure flow switch
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
压差式流量开关可广泛应用在使用钎焊板式换热器、套管式换热器和壳管式换热器的模块式风冷热泵机组水流量控制并兼有部分防冻保护的功能
压差式流量开关是根据HVAC设备的阻力和流量的曲线设计的。
我们知道HVAC设备的换热器、水过滤器、水泵及阀门等装置都有其阻力与流量的性能曲线，通过检测其两端的进出水压差，并与该装置的预先设定值进行比较，就可以准确控制流量。
压差式流量开关与靶式流量开关相比它是一种精确的流量控制方式，它具有准确的流量控制值。
它直接安装在机组内，避免用户安装不正确的情况出现。
如果在机组内安装从压差开关连接两根铜管至换热器的进出口，测量其进出口的压差，即反映出流量。
而用户现
场不需要安装和接线，也就避免了靶式水流开关的安装不准确导致机组故障的隐患。
压差式流量开关具有流量控制准确、对系统不再额外增加阻力、又对水管管径没有要求以及无水流扰动干扰等特性，可取代任何形式的靶式流量开关作为HVAC水系统的流量控制。
相对于靶式流量开关它可以避免水泵气蚀引起的假流量（实际流速很大，但水中混有空气而实际流量并不大）。
请输入您公司的名字
Foonshion Design Co., Ltd。
空气压差开关安装方法
空气压差开关安装方法一、概述空气压差开关是一种用于感知管路中气压差变化的开关装置，通常被用于控制系统中的空气压力变化。
合理的安装空气压差开关可以保证系统的稳定运行，并在一定程度上确保系统的安全性。
本文将详细介绍空气压差开关的安装方法，以供参考。
二、安装前的准备工作1. 确定安装位置：在进行空气压差开关的安装之前，首先需要确定最佳的安装位置。
通常情况下，建议将空气压差开关安装在管路上，以便能够准确感知管路中的气压差变化。
还需要考虑到安装后是否能够方便进行维护和检修。
2. 准备安装工具：在进行安装工作之前，需要准备好所需的安装工具，如螺丝刀、扳手等。
还需要检查安装所需的管路连接件和密封件是否齐全。
3. 安全检查：在进行安装之前，需要对管路进行安全检查，确保管路没有损坏或者泄漏的情况，以免安装完成后出现问题。
三、安装步骤1. 确定安装位置：根据系统的实际情况，确定空气压差开关的安装位置，并用标尺或者其他工具将位置标记出来，以便后续进行固定。
2. 安装支架：根据标记的位置，选择合适的支架，将支架固定在管路上，确保支架牢固可靠。
3. 安装空气压差开关：将空气压差开关安装在支架上，并根据说明书或者技术要求连接好管路。
在连接管路时，需要注意管路的安装方向，确保管路畅通无阻。
4. 连接电气线路：根据空气压差开关的电气连接要求，将电气线路连接到空气压差开关上，并确保接线牢固可靠。
5. 调试和检查：完成安装后，需要进行调试和检查，确保空气压差开关能够正常感知管路中的气压变化，并能够准确地输出信号。
还需要检查安装处是否存在漏气、漏电等安全隐患，并及时做好防护措施。
四、注意事项1. 注意安装方向：在安装空气压差开关时，需要注意其安装方向，确保管路连接正确，以免造成误差。
2. 防止振动干扰：在安装过程中，需要注意避免机械振动对空气压差开关产生干扰，如有需要，可以采取一些减震措施。
3. 注意安全防护：在安装过程中，需要注意自身安全防护，确保不会因为操作过程中的不慎造成伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 . 安装 （1 ）. 位置：最好在垂直板上用横隔装配。只要保证装
配面震动最小或没有震动，开关可以直接固定在管 道、加热器或面板上。媒介温度在 - 1 5 ℃～+ 6 0 ℃ 范围内。TP33B 的生产校准是在室温下，最好也安装 在接近室温环境下。湿度较高的系统中可能发生水汽 凝结现象，应注意软管连接管口向下。 （2 ）. 压力连接及接线: 压力连接位置标 P 1 ( 高压）及 P 2 ( 低压或静压) 不可接错。请参阅控制装置侧面图 示。
5. Accessory Introduction of pressure: φ 6.2mm L=1.8m(1pcs) z-type bracket: 1pcs Screw: 3pcs pressure-adapted tubes: 2pcs 6. Waring (1).The Pressure Switch should be mounted vertically which can prevent affecting on precision from inner atmosphere film weight. (2).To prevent electrical shock or damage to equipment , when the cover is removed ,ensure the power supply is switched off . (3).Complete wiring and check the connections before applying power . Incorrect wiring may cause permanent damage to the unit . 7. Wiring (Screw terminal) If the actual pressure is below dial setting, 12closed, while if the actual pressure is over dial setting, 1-3 closed. 8. System check After proper installation and adjustment of the control ,the system should be checked by running at least one full cycle of the equipment .If anything appears to operate incorrectly , the wiring and components should be rechecked . 9. Repair and replacement Repair is not possible .In case of a defective or improperly functioning control ,please check with your nearest supplier . when contacting the supplier for a replacement ,you should state the type / model number of the control .this number can be found on the side of the control . 10.Special Note As the products are improved constantly, the manual electrical connection diagram for reference only, detailed electrical wiring diagram was printed on the product.
气体的压力差、真空、过压和气流差等参数。 常规应用包括： * 监测过滤网阻塞报警装置 * 风机运行状态监测 * 通风管道中气体监测 * 控制可变气体容积系统中最大气流 * 燃烧炉中气体控制
2 . 技术参数
测量范围：
TP33B-20:
2 0 P a ～2 0 0 P a
TP33B-30:
3 0 P a ～3 0 0 P a
TP33B-50:
5 0 P a ～5 0 0 P a
TP33B-100: 100Pa～1000Pa
最大媒介压力： 5000Pa
工作温度:
-15℃～+60℃(过压 1000Pa)
防护等级:
IP54
输出触点容量: 1. 5 A （0 .5 A ） 2 5 0 V A C
重量:
100g
外形尺寸:
φ 81 × 53mm
5 . 提供安装附件
TP33B Instruction Sheet
READ THIS INSTRUCTION SHEET CAREFULLY BEFORE INSTALLING . KEEP THIS INSTRUCTION SHEET WITH THE CONTROL .
81
53
Dimensional Drawing
7 . 接 线 （ 螺 丝 连 接 端 子 ）： 实际压差小于设定值, 触点 1 -2 导通. 实际压差大于设定值, 触点 1 -3 导通.
8 . 系统检测 正确安装和调节后，应至少运行一个完整的循
环来检测系统。如果有异常现象，应重新检测接 线和各部件。
9 . 测试标准
EN61058
DIN3398
1 0 . 修理和替换 此装置不能修理。如有出现异常现象，请与最
近的供应商协商。当供应商来替换此装置时，请 提 供 产 品 型 号 （ 位 于 控 制 装 置 的 侧 面 ）。
1 1 . 特别说明 由于产品不断改进，本说明书电气连接图仅供参
考，详细的电气接线图印于产品本身。
4 . 装配说明 拧松盖板螺丝移去上盖后可进行压差值的设定
（设定值对准箭头位置）。上盖装配时要注意先将卡头 向里推一下再压下闭合。 注：使用前应配打取压管的安装孔，并将“Z 型”支 架 部 分 安 装 在 现 场 （ 标 准 配 置 ）。
NO NC
P COM Wiring Drawing
91
Air flow direction z-type bracket
High-voltage connection
Filter
Pressure measuring tube
Low-voltage connection
Filter Monitoring
导压管
φ 6.2mm
Z 型安装支架 1 个
螺丝
3个
取压管
2个
1.8m
6 . 注意 （1 ）. 压差开关应垂直安装, 这样可以使其内部的气
膜自重不影响产品精度. （2 ）. 避免电击或损坏设备, 移去上盖时应确保电源
开关处于关闭状态. （3 ）. 使用前应完成电线连接并检查连接状态, 不正
确的连接可能导致此设备的永久性损毁.
Air Monitoring
ΔP
+
-
ΔP
-
+
Installs the schematic drawing
Stent Size Chart
Beston Intelligent Technology Co.,Ltd.
1. Application Series of TP33B pressure switch can be used to sense (differential ) pressure and flow of air in ducts and pipes. Typical applications include:Filter obstructive alarm; Fan monitor; Air proving in ventilation ducts; Maximum air flow controller for variable air volume systems; Burner air control. 2. Specifications Measuring Range: TP33B-20: 20Pa~200Pa TP33B-30: 30Pa~300Pa TP33B-50: 50Pa~500Pa TP33B-100: 100Pa~1000Pa Max .medium Pressure: 5000Pa Working Temperature: -15°C~+60°C(over-pressure 1000Pa) Protection levels: IP54 Output contact capacity: 2A 250VAC Weight: 100g Dimension: φ 81 × 53mm 3. Installation Location: best in the vertical board assembly separated by Wang. As long as that assembly of the smallest shock or vibration, the switch can be fixed directly pipeline, or heater panels. Media temperature -15°C~+60°C range. TP33B production calibration is at room temperature, preferably also installed in the near room temperature environment. Higher humidity may occur in the system vapor condensation phenomenon, it should be noted hose connecting the mouth downward. Pressure and wiring connections: connecting pressure subscript position P1(HV) and P2 (low or HIP) to be wrong. Please refer control device side icon. 4. Mounting instruction Flat screw loose screws can be removed after pressure above the value of the setting (set value at the Red Arrow location). Shelters assembly to be taken when the first card, the first to push further reduction closure. Note Use a before allocation from the pressure of mounting holes.
