光接收机的应用与原理一、光接收机的概述光接收机是光通信系统中至关重要的组成部分,用于接收光信号并将其转换为电信号。

它在光纤通信、光无线通信等领域广泛应用,成为现代通信技术的重要支撑。

二、光接收机的原理光接收机的基本原理是利用光电二极管将光信号转换为电信号。

光电二极管是一种能够将光能转化为电能的器件,它的结构类似于半导体二极管。

当光子入射到光电二极管的PN结上时,会激发电子从价带跃迁到导带,产生电流。

这个电流的大小与入射光子的能量有关,所以可以借此将光信号转换为电信号。

三、光接收机的工作原理光接收机主要通过以下几个步骤将光信号转换为电信号:1.光接收:接收器接收到入射光信号,光子入射到光电二极管上;2.光电转换:光电二极管将光子能量转换为电子能量,激发电子从价带跃迁到导带;3.电荷放大:电荷放大器将产生的微弱电流放大为可以被检测的电信号;4.信号处理:经过信号处理电路,将电信号进行滤波、放大、整形等处理;5.输出:最终将处理后的电信号输出给其他设备进行处理或存储。

四、光接收机的应用光接收机在光通信、光无线通信等领域有着广泛的应用,具体包括以下几个方面:•光纤通信:光接收机作为光纤通信系统中的关键组件,用于将光信号转换为电信号,并完成信号处理和转发。

•光无线通信:光接收机在光无线通信系统中起到类似的作用,将光信号转换为电信号,并进行后续处理和传输。

•光传感器:光接收机可以用于制造各种光传感器,用于环境监测、光学测量等应用。

•光学测量:在科学研究和工程领域,光接收机可以用于精密光学测量,如激光测距、光谱分析等。

•光电子设备:光接收机也可以用于制造各种光电子设备,如光电开关、光电触发器等。

五、光接收机的发展趋势随着通信技术的不断发展,光接收机也在不断演进和创新,未来的发展趋势主要包括以下几个方面:1.高速化:随着通信速度的不断提升,光接收机需要具备更高的接收速度和处理能力。

2.多功能化:光接收机将不仅能够接收光信号,还能够进行信号处理、光谱分析等多种功能。

接收机设计原理

接收机设计原理

接收机设计原理
接收机是用来接收和解调无线信号的设备,其设计原理涉及到信号接收、解调和信号处理几个关键步骤。

首先,接收机的信号接收部分主要由天线和射频放大器组成。

天线负责接收外部无线信号,并将其转换成微弱的电信号。

射频放大器接收并放大这个微弱信号,以便后续处理。

其次,接收机的解调部分将放大后的信号分解成基带信号,并且将其与本地振荡器的频率相减,产生中频信号。

这一过程通常由混频器实现,其内部结构采用非线性电路,使得信号可以按照一定的方式进行频率变换。

接着,中频信号经过中频放大器得到进一步放大,然后进入解调器。

解调器通过特定的解调算法将中频信号还原为原始的基带信号,例如音频或视频信号。

解调过程的具体算法取决于信号类型和调制方式。

最后,接收机的信号处理部分对解调后的信号进行进一步处理。

这包括滤波、放大、去噪等一系列操作,以确保信号的质量和准确性。

信号处理器通常包括数字信号处理芯片,通过对解调信号进行数字滤波和数字调整,实现对信号质量的控制。

总之,接收机的设计原理主要包括信号接收、解调和信号处理三个关键步骤。

通过这些步骤,接收机能够将无线信号转换为可用的基带信号,以供后续的处理和使用。

fm接收机原理

fm接收机原理

fm接收机原理引言:FM接收机是一种常见的无线电接收设备,它能够接收调幅调频(FM)信号,并将其转化为音频信号输出。

本文将介绍FM接收机的原理及其工作过程。

正文:一、调幅调频(FM)信号的生成1.1 调幅(AM)信号的生成调幅信号是一种将音频信号与载波信号进行调制的过程。

在调幅信号的生成中,音频信号会改变载波信号的幅度,从而在载波信号上产生幅度变化,实现音频信号的传输。

1.2 调频(FM)信号的生成调频信号是一种将音频信号与载波信号进行调制的过程。

不同于调幅信号,调频信号是通过改变载波信号的频率来传输音频信号。

在调频信号的生成中,音频信号会改变载波信号的频率,从而在载波信号上产生频率变化,实现音频信号的传输。

二、FM接收机的工作原理2.1 接收机的天线接收信号FM接收机通过天线接收到来自广播电台的无线电信号。

天线将无线电信号转换为电信号,并将其传输到接收机的前端电路。

2.2 前端电路的放大和滤波前端电路对接收到的信号进行放大和滤波,以增强信号的强度并滤除干扰信号。

放大后的信号被送往解调器进行解调。

2.3 解调器的解调过程解调器是FM接收机中的关键部件,它将调频信号转换为调幅信号。

解调器通过将接收到的信号与本地振荡器产生的信号进行比较,提取出音频信号。

2.4 音频放大和输出解调后的音频信号经过放大电路进行放大,然后输出到扬声器或耳机中。

这样,我们就能够听到广播电台传输的声音。

三、FM接收机的特点及应用3.1 抗干扰能力强FM接收机相比于调幅(AM)接收机,具有更好的抗干扰能力。

这是因为FM 信号的传输方式使其在传输过程中对干扰信号的影响较小,从而提高了接收机的接收质量。

3.2 音质清晰稳定由于FM信号的传输方式是通过改变频率来传输音频信号,所以FM接收机在接收到信号后,可以还原出高质量的音频信号,使得音质更加清晰稳定。

3.3 广泛应用于广播和通信领域FM接收机在广播和通信领域有着广泛的应用。

无论是家用收音机、车载收音机,还是广播电台的接收设备,都采用了FM接收机的原理。

接收机工作原理

接收机工作原理

接收机工作原理
接收机是一种电子设备,用于接收、解码和处理无线电信号。

接收机的工作原理一般分为三个步骤:接收、解码和处理。

首先,接收机通过天线收集到来自无线电信号源的电磁波。

这些电磁波在空间中传播,并且具有特定的频率和振幅。

接收机的天线将这些电磁波转换成微弱的电信号。

接下来,接收机使用调谐器来选择特定的频率进行接收。

调谐器可以调整接收机的工作频率,使其能够接收特定的无线电信号。

一旦接收机调整到正确的频率,它就能够捕捉和接收到这个频率上的无线电信号。

接收到信号后,接收机会使用解调器来解码这些信号。

解调器的作用是将模拟信号转换成数字信号,以便进一步的处理和分析。

解调器可以根据不同的信号类型选择不同的解码方式,例如调幅解调、调频解调、相位解调等。

最后,接收机会对解码后的数字信号进行处理和分析。

这一步骤通常包括对信号进行放大、滤波和去噪等处理,以提高信号的质量和清晰度。

接收机还可以将处理后的信号输出到扬声器、显示屏或其他外部设备上,以供用户观察和使用。

综上所述,接收机通过收集、调谐、解码和处理无线电信号,将电磁波转换成可用的信号形式,使我们能够接收并利用无线电通信。

接收机原理剖析

接收机原理剖析

接收机原理剖析接收机作为通信领域的重要设备,起着信号接收、解调、放大和解码的关键作用。

通过对接收机原理的深入剖析,我们可以更好地理解其工作机制以及应用领域。

一、接收机的基本原理接收机是通过天线接收到的电磁波信号,并将其转化为可用的电信号进行后续处理。

其基本原理涉及频率选择、信号放大和解调。

1. 频率选择接收机通过频率选择的电路将特定频率范围内的信号区分出来,这样可以避免其他频率的信号干扰。

常见的频率选择电路有滤波器、高频放大器和局放电。

2. 信号放大接收到的电磁波信号较弱,需要经过放大电路进行处理,以增强信号强度。

信号放大电路通常包括放大器和中频放大器,其目的是提高信号的幅度,使其能够被后续电路处理。

3. 解调解调是指将调幅、调频或其他调制方式的信号转化为原始信号的过程。

各种调制方式需要不同的解调电路,其中常见的有包络检波器、鉴频器和相干解调器等。

二、接收机的应用领域接收机作为一种广泛应用的通信设备,其应用领域涵盖广播、电视、无线通信和雷达等。

1. 广播和电视广播和电视接收机是最为人熟知的接收机类型。

通过电磁波传输的广播和电视信号,经过接收机的处理后,可以在我们的收音机和电视机上播放出来。

2. 无线通信无线通信中的接收机是用于接收移动通信、无线电对讲机、卫星通信等设备中的信号。

接收机将无线信号转化为电信号后,再由其他设备进行数据解码和处理。

3. 雷达系统雷达系统中的接收机主要用于接收和处理雷达发射并反射回来的信号。

通过分析接收到的信号,可以判断目标的距离、速度和形状等信息。

三、接收机发展趋势随着科技的不断发展,接收机的技术也在不断进步。

以下是一些接收机发展的趋势:1. 小型化随着微电子技术的进步,接收机的体积越来越小,更加方便携带和使用。

例如,现代手机中的接收机已经非常小巧,但功能强大。

2. 高频宽带化为了适应不断增长的通信需求,接收机的频率范围也在扩大,对高频宽带支持能力要求也越来越高。

3. 高灵敏度和低功耗接收机需要具备高灵敏度来接收弱信号,同时为了延长电池寿命,需要降低功耗。

接收机原理概述

接收机原理概述

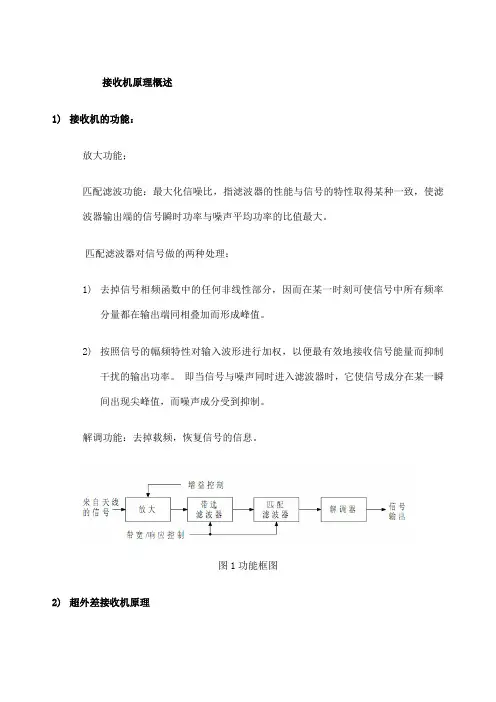

接收机原理概述1)接收机的功能:放大功能;匹配滤波功能:最大化信噪比,指滤波器的性能与信号的特性取得某种一致,使滤波器输出端的信号瞬时功率与噪声平均功率的比值最大。

匹配滤波器对信号做的两种处理:1)去掉信号相频函数中的任何非线性部分,因而在某一时刻可使信号中所有频率分量都在输出端同相叠加而形成峰值。

2)按照信号的幅频特性对输入波形进行加权,以便最有效地接收信号能量而抑制干扰的输出功率。

即当信号与噪声同时进入滤波器时,它使信号成分在某一瞬间出现尖峰值,而噪声成分受到抑制。

解调功能:去掉载频,恢复信号的信息。

图1功能框图2)超外差接收机原理图2功能框图射频处理器:在回波频率上处理信号和干扰。

滤除不想要的信号削弱非常强的信号放大信号和干扰。

低噪声特性(射频放大器内部的噪声决定了接收机输出的信噪比)。

混频器:与本振连接,将信号和干扰变到中频。

在中频,可使滤波器和放大器匹配得更精确,以满足需要。

中频放大器:放大和滤波(两个层面),有增益控制解调器:将中频变换到基带频率。

雷达包括三个类解调器:将中频变换到基带频率。

包括三个类型:包络检波、同步检波、I/Q3)接收机参数和指标灵敏度: 接收微弱信号能力的重要参数,是接收机最核心的指标之一。

在接收机带宽一定的情况下,主要和噪声系数,调制特性函数等有关.动态范围:表示接收机能按预期进行工作的信号强度范围接收机内部噪声:通常用噪声系数噪声温度、噪声因子等参数表示。

增益:接收机输出功率和输入功率之比。

镜像抑制:反映接收机对镜像信号干扰的抑制,是接收机设计中必须加以重点考虑的指标。

由于镜像信号经过混频器后的变频信号同样落在中频滤波器的通带内,对镜像信号的抑制就显得很有必要。

抑制镜像信号方法一是使用镜像抑制滤波器提高频带的选择性,二是采用高中频,三是采用多次变频的方法。

带宽:在特定的增益容差内能同时放大两个或两个以上信号的频带。

无线电接收机原理

无线电接收机原理

无线电接收机原理
在无线电接收机中,原理主要涉及到两个方面:信号接收和解调。

信号接收是指无线电接收机接收到的无线电信号转化为可处理的电信号的过程。

无线电信号是通过空气中的电磁波传播的,它由不同频率的振荡电流或电压组成。

接收机中的天线首先接收到这些电磁波,将其转化为微弱的电信号。

接下来,经过放大器的放大,使得电信号的幅度增大,同时通过滤波器的作用,滤除掉其他频率的干扰信号,使得只有所需频率的信号通过。

随后,电信号通过混频器与本地振荡器相结合,经过变频器进行频率转换,将高频信号转化为较低的中频信号。

解调是指将中频信号转化为原始信号,即音频信号或数据信号。

这一部分主要依赖于检测器的工作。

检测器对中频信号进行整流,将其转化为直流信号。

对于调幅(AM)信号,可以通过
使用包络检波的方式,就可以得到原始音频信号。

对于调频(FM)信号,需要使用频率鉴频器,将频率变化转化为音频
信号。

最后,得到的音频信号可以通过扬声器输出,使人们可以听到声音,或者通过其他方式进行处理和传输。

总之,无线电接收机的原理包括信号接收和解调两个方面,通
过接收、放大、滤波、变频、解调等一系列的步骤,将无线电信号转化为可处理的电信号和原始音频信号。

信号接收机工作原理

信号接收机工作原理

信号接收机工作原理
信号接收机是一种电子设备,它的主要作用是接收并处理外部发射的信号,从而实现相应的功能或传输数据。

其工作原理可概括如下:
1. 接收天线:信号接收机通过接收天线接收到外部发射的信号。

天线根据信号类型的不同可以是不同的形式,例如,对于无线电信号可以使用天线棒或天线分布系统。

2. 信号放大:接收到的信号往往非常微弱,因此需要通过信号放大器来增加信号的强度。

信号放大器通常由一个或多个放大器级联组成,每个级别会将信号的幅度增加到一个更高的水平。

3. 混频器:接收到的信号往往通过混频器将其频率转换为更容易处理的中频(IF)信号。

混频器结合了接收到的信号和本地振荡器生成的信号,从而实现频率的转换。

4. 中频放大:中频信号经过混频器后,通过中频放大器进一步增强信号的强度。

5. 解调器:信号接收机中的解调器用于提取信号中所携带的信息。

解调器根据信号的调制方式,采用相应的解调技术,例如幅度调制(AM)、频率调制(FM)或相位调制(PM)。


调器会将解调后的信号转化为原始数据或信号。

6. 信号处理:接收到的信号通常需要进行进一步的处理,例如滤波、解码或编码等。

这些处理将根据具体应用的需要来进行。

7. 输出设备:最后,信号接收机将处理后的信号传输到适当的输出设备上,例如扬声器、显示屏或数据接口等,以便用户可以获取或使用所需的信息。

总体上,信号接收机的工作原理是通过接收天线接收信号,通过放大器和混频器处理信号,然后通过解调器提取信号中的信息,并经过进一步的处理后,将结果输出到适当的设备上供用户使用。

接收机的工作原理

接收机的工作原理

接收机的工作原理
接收机是一种电子设备,用于接收无线电信号,并将其转换为可供解调和处理的电信号。

它的工作原理涉及以下几个步骤:
1. 接收天线:接收机首先通过天线接收无线电信号。

天线将电磁波转换为电信号并将其传输到接收机的输入端。

2. RF放大器:接收机中的射频(RF)放大器会增强接收到的
信号,以便后续处理。

它可以过滤掉不需要的信号和噪声,并将强度较弱的信号放大到更容易处理的水平。

3. 超外差器(Mixer):超外差器通常由一个本地振荡器和一
个输入信号混合生成一个中频信号。

它将射频信号与本地振荡器产生的信号混合,生成中频信号(Intermediate Frequency,IF)。

4. 中频放大器:中频放大器对中频信号进行放大,以便后续的解调和处理。

它通常是一个窄带滤波器,用于滤除不需要的频率。

5. 解调器:解调器用于解调中频信号,并还原成原始的音频、视频或数据信号。

具体的解调方式取决于接收信号的类型。

6. 音频放大器:音频放大器对解调器输出的音频信号进行放大,以增加音量和改善音质。

7. 输出装置:接收机的输出装置可以是扬声器、显示屏或数据
接口等等,将处理后的信号进行转换和输出。

接收机的工作原理是基于物理和电子学的原理,通过一系列的电路和处理步骤将接收到的无线电信号转化为可用的信号形式。

不同类型的接收机可能会有不同的工作原理和电路设计,但基本原理大致相似。

光接收机的结构及原理

光接收机的结构及原理

光接收机的结构及原理光接收机是一种用于接收光信号并转换为电信号的设备。

它在光通信系统中起着至关重要的作用。

本文将详细介绍光接收机的结构和原理,以匡助读者更好地理解该设备的工作原理和性能。

一、光接收机的结构光接收机通常由以下几个主要组成部份构成:1. 光探测器:光探测器是光接收机的核心部件,用于将光信号转换为电信号。

常见的光探测器包括光电二极管(Photodiode)和光电导(Phototransistor)等。

光电二极管是一种半导体器件,当光照射到其PN结时,会产生电流。

光电导是一种具有放大功能的光电二极管,它可以将光信号转换为电流信号,并通过放大电路放大电流信号。

2. 光电转换电路:光电转换电路用于将光电二极管或者光电导输出的微弱电流信号转换为电压信号,并进行放大。

光电转换电路通常包括前置放大电路、滤波电路和放大器等。

前置放大电路用于提高光电二极管或者光电导的灵敏度,滤波电路用于滤除噪声和杂散信号,放大器用于放大电流信号,以便进一步处理和解析。

3. 接收电路:接收电路用于对光电转换电路输出的电压信号进行解码和处理。

它通常包括解调电路、解码电路和信号处理电路等。

解调电路用于将调制的光信号解调为基带信号,解码电路用于将基带信号解码为原始数据信号,信号处理电路用于对原始数据信号进行滤波、放大和整形等处理,以便进一步应用和分析。

4. 光纤连接器:光纤连接器用于将光接收机与光纤连接起来,以实现光信号的传输。

常见的光纤连接器有FC、SC、LC等不同类型,它们具有低插损、高耐用性和良好的光学性能,能够确保光信号的高质量传输。

二、光接收机的工作原理光接收机的工作原理可以简单概括为以下几个步骤:1. 光信号接收:光接收机首先接收来自光纤的光信号。

光信号通过光纤传输到光接收机的光探测器。

2. 光电转换:光探测器将接收到的光信号转换为电信号。

光电二极管或者光电导在光照射下产生电流,电流的大小与光信号的强度成正比。

3. 电信号放大:光电转换电路对光电二极管或者光电导输出的微弱电流信号进行放大。

光接收机的结构及原理(精)

光接收机的结构及原理(精)

光接收机的结构及原理一、光接收机的概述光接收机(Optical Receiver)是指把光信号转换成电信号的装置,常用于光纤通信等场合。

光接收机又称为光检测器,光探测器(photo-detector)或光电转换器(Optical-to-Electrical Converter,OEC)。

光接收机必须能够快速、准确地将光信号转换为相应的电信号,而且要具备良好的稳定性和抗干扰能力。

二、光接收机的结构光接收机通常由以下五个部分组成:•光纤接收头•光电转换器•前置放大器•滤波器•后置放大器2.1 光纤接收头光纤接收头是光接收机的入口部分,主要功能是把光纤中传输的光信号转换成电信号,进一步进行处理。

光纤接收头由透镜、滤波器、光电转换器等部分组成,一般都是具有高精度、高质量、高稳定性的组件。

2.2 光电转换器光电转换器是光接收机的核心组件,它是将光信号转换成电信号的装置。

光电转换器通常采用半导体材料,如硅、锗、InGaAs等材料制造而成。

光电转换器有两个电极,当光照射在光电转换器上时,产生光电效应,使电子加速并跃迁,进而导致电流的流动,从而将光信号转换成电信号。

2.3 前置放大器前置放大器是光接收机的信号前置放大器,主要功能是将弱电信号进行放大,增强信号的强度,减少噪声对信号的影响。

前置放大器一般采用低噪声放大器,能提高信噪比,保证信号的传输质量。

2.4 滤波器滤波器是光接收机中的重要组成部分,主要通过选择特定的频率范围内的电信号,剔除掉干扰信号,使得输出信号更加纯净。

滤波器的种类有很多,如低通滤波器、高通滤波器、带通滤波器等。

根据需要选择不同的滤波器,进行信号的处理和滤波。

2.5 后置放大器后置放大器是光接收机的信号后置放大器,主要作用是对放大信号进行进一步的增强,以达到输出信号的高质量、高精度和高效率。

三、光接收机的原理光接收机的原理是光电转换技术,即把光信号转换为电信号。

它的基本原理是:在光电转换器中,光束在达到光电转换器表面后,被半导体吸收产生电子-空穴对,使电子加速并跃迁,进而导致电流的流动,从而将光信号转换成电信号。

接收机的原理

接收机的原理

接收机的原理
接收机是一种用于接收信号的设备,它能够将传输过程中的电磁波信号转化为可读取的信息。

接收机的原理主要包括以下几个方面:
1. 天线接收:接收机首先通过天线接收传输介质中的电磁波信号。

天线将接收到的电磁波信号转换为电信号,并将其发送给接收机的输入端。

2. 信号放大:接收机的输入端会将接收到的微弱电信号经过放大电路进行放大,以增加信号的强度和稳定性,方便后续信号处理。

3. 信号滤波:为了去除无用的噪声和干扰信号,接收机会采用滤波电路对信号进行滤波处理。

滤波器可以选择性地通过特定频率的信号,抑制其他频率的信号。

4. 解调:当接收机接收到调制信号时,需要将其解调还原成原始的信息信号。

解调的方法根据信号的调制方式而不同,常见的有幅度解调、频率解调和相位解调等。

5. 信号处理:接收机会对解调后的信号进行进一步处理,以提取出所需要的信息。

这个过程包括信号的放大、滤波、调整等操作来获得高质量的输出信号。

6. 输出:接收机最终将处理后的信号输出到扬声器、显示屏或其他设备上,供人们观察、听取或记录。

通过以上原理的实现,接收机能够将传输中的电磁波信号转换为人们可感知的信息,广泛应用于无线电通信、广播、电视、卫星通信等领域。

接收机的工作原理

接收机的工作原理

接收机的工作原理一、引言接收机是无线通信系统中的重要组成部分,其主要功能是接收来自发射机发送的无线信号并将其转换为可供使用的电信号。

本文将详细介绍接收机的工作原理。

二、接收机基本结构一个典型的接收机由天线、前置放大器、混频器、中频放大器、检波器和音频放大器等部分组成。

1. 天线天线是接收机中最基本的部分,它负责将无线信号转换为电信号,并传输到后续电路中。

天线的类型和参数会对接收机的性能产生很大影响。

2. 前置放大器前置放大器位于天线和混频器之间,主要起到增强输入信号幅度、提高信噪比和减小系统噪声等作用。

前置放大器通常采用低噪声放大器,以避免其自身噪声对整个系统性能产生影响。

3. 混频器混频器是将输入高频信号与本地震荡信号相乘得到中频信号的关键部件。

混频器可以实现从高频到低频或从低频到高频的变换。

在混频过程中,需要保证输入信号和本地震荡信号的频率、相位和功率等参数满足一定条件。

4. 中频放大器中频放大器是将混频器输出的中频信号进行放大的部分。

中频放大器通常采用宽带放大器,以保证其能够对不同调制方式下的信号进行放大。

5. 检波器检波器是将中频信号转换为基带信号的关键部件。

检波器通常分为包络检波和同步检波两种方式。

包络检波适用于调幅信号,而同步检波适用于调幅、调频和调相信号等多种调制方式。

6. 音频放大器音频放大器是将检波输出的基带信号进行进一步放大,并驱动扬声器或耳机等输出设备。

音频放大器通常采用类AB或类D功率放大电路,以保证其输出功率、失真度和效率等指标满足要求。

三、接收机工作原理接收机的工作原理可以分为以下几个方面:1. 选择性接收在接收过程中,由于天线会接收到各种不同频率、不同功率和不同方向的无线信号,因此需要通过选择性接收来选择所需的信号。

选择性接收可以通过滤波器、调谐器和混频器等部分来实现。

2. 预处理预处理是指在接收前对信号进行一些处理,以提高信噪比和减小干扰。

预处理通常包括放大、滤波、自适应均衡和降噪等过程。

跟踪接收机原理

跟踪接收机原理

跟踪接收机原理
跟踪接收机是一种用于精确测量信号源的设备,其原理基于频域和时域分析技术。

它由接收天线、低噪声放大器、解调器和信号处理单元等结构组成。

以下是跟踪接收机的工作原理:
1. 初始搜索阶段:接收机扫描一定频率范围内的信号,找到目标信号的大致位置。

2. 跟踪阶段:接收机不断调整自身频率和相位,以保持与目标信号的同步。

3. 锁定阶段:接收机成功跟踪目标信号,可以进行信号的解调、处理和显示。

此外,跟踪接收机还利用多普勒频移原理,捕捉信号源发出的信号,并将其解调出基频信号。

当信号源与接收机之间存在相对运动时,会产生多普勒频移,通过测量频偏可计算出信号源的位置和速度信息。

跟踪接收机具有高灵敏度、低噪声、抗干扰能力强等优势,应用场景广泛,包括卫星通信、雷达监测、导弹制导等军事领域,以及无人机控制、交通管制等民用领域。

以上内容仅供参考,如需更多信息,建议查阅相关文献或咨询专业人士。

接收机原理概述范文

接收机原理概述范文

接收机原理概述范文
接收机是无线电通信应用中最重要的组成部分,可以接收和检测远距离传来的信号,从而使远程发射的信号变成可用的信号或者说变成可用的噪声。

接收机的原理包括以下几个方面:
1、振荡器:它是接收机的核心部件,它可以将一个无形的电磁波变成一个有形的声波。

振荡器使用振荡电路,它是一个电路,可以将输入的电流转变为电磁波,在一个闭合的环境中,电磁波被自由地运动,当它们碰到一个有形的振荡元件时,就会变成有形的声波。

2、频率控制:频率控制用于挑选出发射的正确信号波。

它的作用是保持接收机的振荡频率与发射信号的频率一致。

这样,接收机就可以有效地把发射信号转变成可用信号。

3、滤波器:滤波器的作用是消除接收机的干扰信号。

它可以把有用信号过滤出来,同时把无用的信号消除掉。

滤波器可以用带通滤波器、带阻滤波器等设备来实现。

4、强度检测:强度检测是接收机的最后一个步骤。

它的作用是检测接收机接收到的信号的强度,以便确定可以使用的有效信号的质量。

如果信号太弱,接收机就可能无法识别有效信号。

总的来说,接收机原理包括振荡器、频率控制、滤波器和强度检测四个步骤。

gps接收机的工作原理

gps接收机的工作原理

gps接收机的工作原理
GPS接收机的工作原理是基于接收卫星发射的信号来确定位
置和时间。

该接收机由接收天线、射频前端、数字信号处理器和定位引擎等主要组件构成。

首先,接收天线接收到由GPS卫星发射的无线电信号。

这些
信号包含卫星的位置、时间以及卫星发射信号的精确时间标记。

接收天线将这些信号转换为电信号,并将其传输到射频前端。

射频前端主要负责放大、滤波和频率转换。

信号经过放大后,被传送到下一阶段的数字信号处理器。

数字信号处理器接收到射频前端传递的电信号,并将其转换为数字信号。

然后,它使用数字信号处理算法对信号进行处理、解码和解调,以提取出卫星发射的导航信息。

处理完的数字信号包含了卫星的位置、时间以及接收机接收到信号的时间戳。

这些信息被传送到定位引擎进行进一步处理。

定位引擎使用三角定位原理,通过接收到的来自至少三颗卫星的导航信息以及它们相对于接收机的位置,计算出接收机所在的位置。

通常,接收机会接收到更多的卫星信号,以提高定位的精度。

最后,GPS接收机将确定的位置和时间信息传递给用户,用
户可以根据这些数据进行导航、定位等应用。

整个过程是通过接收、处理和计算卫星发射信号实现的。

光接收机的结构及原理

光接收机的结构及原理

光接收机的结构及原理光接收机是一种用于接收光信号的设备,它的主要功能是将光信号转换为电信号,以便进一步处理和传输。

在光纤通信系统中,光接收机起着至关重要的作用,它能够接收光纤中传输的光信号,并将其转换为电信号,然后通过电路进行放大、滤波和解调等处理,最终将信号传递给接收端设备。

光接收机的结构通常包括光电转换器、前置放大器、电路滤波器和解调器等组成部分。

下面将详细介绍这些组成部分的工作原理和功能。

1. 光电转换器:光电转换器是光接收机的核心部分,它能够将光信号转换为电信号。

光电转换器一般由光电二极管或光电探测器组成,当光信号照射到光电转换器上时,光子能量会激发光电转换器内的电子,使其跃迁到导带,从而产生电流。

这个电流信号就是光信号经过转换后的电信号。

2. 前置放大器:光接收机中的前置放大器主要负责放大光电转换器输出的微弱电信号,以增强信号的强度。

前置放大器通常采用高增益、低噪声的放大器芯片,可以通过调节放大倍数来适应不同信号强度的接收。

3. 电路滤波器:电路滤波器用于滤除光接收机中的杂散信号和噪声,以保证信号的纯净度和可靠性。

电路滤波器可以根据需要选择不同的滤波器类型,如低通滤波器、带通滤波器等,以滤除不同频率范围内的干扰信号。

4. 解调器:解调器是光接收机中的最后一个环节,它负责将经过放大和滤波处理后的电信号解调为原始的信息信号。

解调器根据光信号的调制方式选择不同的解调算法,如频率解调、相位解调等,以还原出原始的信号。

除了以上核心组成部分,光接收机还可能包括其他辅助部件,如光电转换器的驱动电路、温度控制模块等,以提高设备的性能和稳定性。

总结起来,光接收机的工作原理是通过光电转换器将光信号转换为电信号,然后经过前置放大、滤波和解调等处理,最终将信号传递给接收端设备。

光接收机的结构主要包括光电转换器、前置放大器、电路滤波器和解调器等组成部分。

这些组成部分相互配合,共同完成光信号的接收和处理任务,从而实现光纤通信系统的正常运行。

接收机的构成原理

接收机的构成原理

接收机的构成原理
1.天线:天线是接收机的第一部分,它是接收机最重要的组成部分之一,它接收空中传播的电波,并将其转化成电能。

目前常用的接收机天线有圆柱状天线、大合器天线、Yagi-Uda天线和共焦圆柱天线等。

2.前置放大器:前置放大器是接收机的第二部分,它的作用是放大低功率的微弱信号,以输出更强的信号,供下一部分工作使用。

如今,硅和硅铁矿类晶体管都被广泛应用于前置放大器的组成,它具有低成本、高效率、低噪声和高稳定性等优点。

3.调谐器:调谐器是接收机的第三部分,它的作用是调节接收信号的频率,以确保接收信号的正确性,并且能够舍弃杂散信号,以免干扰正常的信号接收。

目前,常用的接收机调谐器有滑动式调谐器、磁滑子式调谐器、搪瓷式调谐器和金属氧化物半导体调谐器等。

GPS接收机工作原理

GPS接收机工作原理

GPS接收机工作原理GPS(全球定位系统)接收机是一种接收并解析由卫星发出的信号,从而确定接收机位置和时间的设备。

GPS接收机的工作原理如下:1.卫星发射信号:GPS系统由一组24颗卫星组成,这些卫星分布在地球轨道上。

每颗卫星都会发射精确的定位信号,其中包括有关该卫星本身以及其他卫星位置和时间的信息。

2.信号传播:卫星发出的信号是通过无线电波在大气层中传播到地面的。

这些波长在L波段(1-2GHz)上,可通过大气层并提供适当的传播速度。

3.接收和分析信号:GPS接收机会接收到从多个卫星发射的信号。

这些信号被接收机的天线收集并引导到接收机的前置放大器中。

前置放大器将信号放大到可处理级别,并将其传递到混频器。

4.混频器:混频器与接收机内部产生的本地信号相结合,以产生中频信号。

此过程通常是通过将接收到的信号和本地信号相乘来完成的。

混频器的频率是接收到的信号频率与本地信号频率之差的绝对值。

这可以将信号频率从几千兆赫兹降低到几百兆赫兹,以便后续处理。

5.IF(中频)放大器:中频信号被送入中频放大器以进一步放大和过滤。

这有助于提高接收机的灵敏度,并排除不需要的噪声和干扰信号。

6.A/D转换:放大后的中频信号进一步处理,以便数字芯片可以对其进行解码和处理。

这需要将模拟信号转换为数字信号。

A/D转换器对中频信号进行采样,并将其转换为二进制形式。

7.解码信号:数字芯片解码由卫星发出的信号,并获取其中包含的信息。

这包括有关卫星位置和时间的数据。

8.定位计算:接收机使用从多个卫星收到的信号来计算其自身的位置。

每个卫星都具有其自己的位置和时间信息,因此可以通过比对来自多个卫星的信号来精确计算接收机的位置。

这通常使用三角测量和多普勒效应来实现。

9.显示和导航:计算得到的位置信息可以显示在接收机的屏幕上,以帮助用户导航到目的地。

接收机还可以提供其他功能,例如路径规划、距离测量和速度计算。

总之,GPS接收机通过接收和解码由卫星发出的信号来确定自身的位置和时间。

卫星接收机 原理

卫星接收机 原理

卫星接收机原理
卫星接收机是一种用于接收卫星信号的设备,其原理是通过天线接收卫星发射的电磁波,然后经过放大、解调等处理,将信号转化为可供电视机或其他设备显示的图像和声音。

下面将详细介绍卫星接收机的工作原理。

1. 天线接收信号:卫星接收机的第一个步骤是通过天线接收卫星发射的信号。

天线一般安装在室外,用来接收卫星传送的无线电波。

这些无线电波携带着卫星电视或广播的信号。

2. 信号放大:接收到的信号很微弱,需要经过放大以增加信号强度,以便后续处理。

卫星接收机的放大器会对信号进行放大,将其增强到足够的程度以便后续处理。

3. 信号滤波:卫星信号经过放大后,可能包含一些杂乱的频率成分,需要进行滤波处理。

滤波器会滤除掉信号中的杂乱成分,使信号更加纯净。

4. 解调处理:经过滤波后,信号需要进行解调处理。

解调器会解码由卫星传输的数字信号,将其还原为原始信号。

5. 解析和解码:解调后,信号被解析为原始的音频和视频数据,并进行解码。

这些数据会被转换为可供电视机或其他设备显示的图像和声音。

6. 转换和输出:解码后的音视频信号会经过数字到模拟转换,将数字信号转换为模拟信号。

这些模拟信号可以直接输入到电
视机或其他设备的音频和视频输入端口,以供显示和播放。

总之,卫星接收机通过天线接收卫星发射的信号,并通过放大、滤波、解调等处理,将信号转化为可供显示和播放的图像和声音。

这使得人们可以通过卫星接收机观看卫星电视节目,收听卫星广播等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

接收机原理概述
1)接收机的功能:
✧放大功能;
✧匹配滤波功能:最大化信噪比,指滤波器的性能与信号的特性取得某种一致,使滤
波器输出端的信号瞬时功率与噪声平均功率的比值最大。

匹配滤波器对信号做的两种处理:
1)去掉信号相频函数中的任何非线性部分,因而在某一时刻可使信号中所有频率
分量都在输出端同相叠加而形成峰值。

2)按照信号的幅频特性对输入波形进行加权,以便最有效地接收信号能量而抑制
干扰的输出功率。

即当信号与噪声同时进入滤波器时,它使信号成分在某一瞬
间出现尖峰值,而噪声成分受到抑制。

✧解调功能:去掉载频,恢复信号的信息。

图1功能框图
2)超外差接收机原理
图2功能框图
✧射频处理器:在回波频率上处理信号和干扰。

滤除不想要的信号削弱非常强的信号放
大信号和干扰。

低噪声特性(射频放大器内部的噪声决定了接收机输出的信噪比)。

✧混频器:与本振连接,将信号和干扰变到中频。

在中频,可使滤波器和放大器匹配得更
精确,以满足需要。

✧中频放大器:放大和滤波(两个层面),有增益控制
✧解调器:将中频变换到基带频率。

雷达包括三个类解调器:将中频变换到基带频率。

包括三个类型:包络检波、同步检波、I/Q
3)接收机参数和指标
✧灵敏度:接收微弱信号能力的重要参数,是接收机最核心的指标之一。

在接收机带宽一
定的情况下,主要和噪声系数,调制特性函数等有关.
✧动态范围:表示接收机能按预期进行工作的信号强度范围
✧接收机内部噪声:通常用噪声系数噪声温度、噪声因子等参数表示。

✧增益:接收机输出功率和输入功率之比。

✧镜像抑制:反映接收机对镜像信号干扰的抑制,是接收机设计中必须加以重点考虑的指
标。

由于镜像信号经过混频器后的变频信号同样落在中频滤波器的通带内,对镜像信号的抑制就显得很有必要。

抑制镜像信号方法一是使用镜像抑制滤波器提高频带的选择性,二是采用高中频,三是采用多次变频的方法。

✧带宽:在特定的增益容差内能同时放大两个或两个以上信号的频带。

相关文档
最新文档
