路基工程施工工艺及流程图(史上)

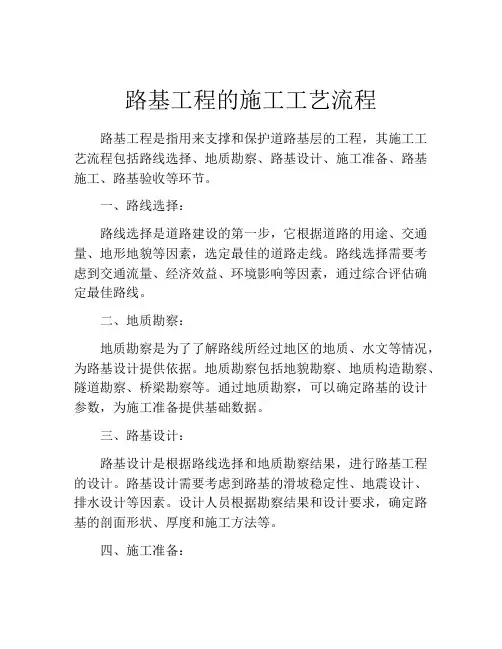

路基工程的施工工艺流程
路基工程的施工工艺流程路基工程是指用来支撑和保护道路基层的工程，其施工工艺流程包括路线选择、地质勘察、路基设计、施工准备、路基施工、路基验收等环节。
一、路线选择：路线选择是道路建设的第一步，它根据道路的用途、交通量、地形地貌等因素，选定最佳的道路走线。
路线选择需要考虑到交通流量、经济效益、环境影响等因素，通过综合评估确定最佳路线。
二、地质勘察：地质勘察是为了了解路线所经过地区的地质、水文等情况，为路基设计提供依据。
地质勘察包括地貌勘察、地质构造勘察、隧道勘察、桥梁勘察等。
通过地质勘察，可以确定路基的设计参数，为施工准备提供基础数据。
三、路基设计：路基设计是根据路线选择和地质勘察结果，进行路基工程的设计。
路基设计需要考虑到路基的滑坡稳定性、地震设计、排水设计等因素。
设计人员根据勘察结果和设计要求，确定路基的剖面形状、厚度和施工方法等。
四、施工准备：施工准备包括采购材料、制定施工方案、准备施工设备和人员等。
在施工准备阶段，还需要进行环境保护措施的设计和施工，以保护周围的生态环境。
五、路基施工：路基施工根据设计要求和施工方案，采取相应的方法进行。
主要施工工艺有土方开挖和填筑、地基处理、边坡处理和排水系统建设等。
在施工过程中，需要进行现场监测，确保施工质量。
六、路基验收：路基施工完成后，需要进行验收，确认施工质量达到设计要求和工程规范。
验收包括勘察测量、设计文件的审核、观测资料的分析等。
同时，还需要进行资料整理和归档工作，为后期的运维和维修提供依据。
综上所述，路基工程的施工工艺流程包括路线选择、地质勘察、路基设计、施工准备、路基施工、路基验收等环节。
每个环节都需要严格按照设计要求和工程规范进行，以确保路基工程的质量和安全。
在施工过程中，还需要加强现场监测，及时发现和解决问题，确保工程顺利进行。
公路工程施工工艺流程图完整版
公路工程施工工艺流程图完整版公路工程：施工工艺流程图：在公路工程中，施工工艺流程图是非常重要的。
在该流程图中，设计单位、业主、监理和承包人都需要参与其中，以确保施工的正确性和高效性。
其中，桩志的复核和资料的校验都需要监理工程师的审查和批准。
混合料配合比施工工艺流程图：混合料配合比施工工艺流程图是公路工程中的重要部分。
其中，材料的筛分和试验，以及混合料的击实试验和抗压强度的检测都需要报送监理工程师审查批准。
如果不合格，则需要修筑试验路，并再次检测，直到合格为止。
沥青砼面层（底、中、表）施工工艺流程图：沥青砼面层施工工艺流程图也是公路工程中的重要部分。
其中，原材料的试验和配合比的确定，以及现场机械设备的配备和运转都需要监理工程师的审查和批准。
在施工过程中，监理工程师需要旁站并监督施工过程，审核承包人的检测资料，并进行独立抽查试验。
路基工程施工工艺流程图：路基工程施工工艺流程图包括施工准备阶段和施工放样阶段。
在施工准备阶段，需要编制路基施工工艺流程，移交土地所有权，以及确定取土场。
在施工放样阶段，需要进行路线中线和边线的放样，以及涵洞中线交角的放样。
同时，还需要增补控制点和水准点。
承包人完成自检后，可以申请单项工程开工，开始路基范围内的清理场地和填前压实工作。
在确定机具组合、最佳含水量和最佳碾压遍数之后，进行试验路段的压实工作。
报送清理与压实工序报验单和自检合格报验单后，开始路基施工阶段的工作。
在运土（从取土场或利用土）和控制含水量的过程中，监理旁站进行监督，同时进行摊铺、整平和碾压等工作。
承包人需要自检压实度并报送工序报验单，待工程验收后进行恢复桩志、详细放样和路槽整平加工等工作。
最后，报送分项工程报验单及归档资料整理全部检测资料和施工原始记录。
在编报阶段施工工艺流程图中，需要申报开工报告并进行施工放样。
承包人需要报送放样资料、图纸和申请开工路基施工。
在进行原地面清理、原地面压实、土料场确定和分层取土样试验之后，需要报送填前压实工序报验单和土料场土样结构物的申请阶段检验。
路基施工常用流程图和施工工艺
(3)边沟整修应挂线进行，如遇边沟缺损，不可随意用土贴补。
(4)修整的路基表层厚15Omm以内，松散的或半埋的尺寸大于IOOmm的石块，应从路基表面层移走,并按规定填平压实。
(5)在路堑边沟和路堤拱形护坡，每隔20米应设20*20Cm临时排水孔，排水孔底面低路床标高IOCm,在凹形竖曲线低处应增设临时排水孔。
(6)在路面施工前，应检查临时排水、永久排水设施是否设置、有效。
(7)路基修整完毕后，堆弃路基范围内的废土料应予清除。
路基施工过程中常见问题及处理办法1路基施工工艺1.1 挖方路基1.11 一般通过机械开挖和人工整平。
常用的施工方法为现场测量、清除周围杂物、设置临时截水沟、确定好开挖方案、通过挖方和土石方的向外运输方式，使用人工平整的方法平整路基等流程。
1.12 要注意其中的施工难点，施工重点是不良土质的清除过程，因为其所处位置为软土层，具有压缩性强、承载力较低，所以不适合用于路基的受力层，在路基的基底应使用密实的原土。
在对路基进行处理时，应注意使用密实原土替换所有的不良土质，同时应注意分层回填和压实，科学设置路基面的高度，用换填后的原土作为其受力层。
1.2填方路基在施工时，要保证路基的稳定，可先使用推土机进行平整，然后再使用20t 的压路机振动压实。
具体的施工方法为:现场测量、地面处理、路基填土、碾压。
在施工过程中的难点部分是在半填半挖以及对挖填交界部分的处理。
2质量控制2.1 雨天挖方路基质量控制2.11 禁止超挖、减小挖掘面积。
2.12 开挖之后，遇到特殊情况不能向下时，在基地上部预留30厘米高度，下次开挖至设计标高。
2.13 避免路基进行浸泡，做好路基开挖之后的排水工作。
2.14 ±质非常差的时候，禁止在雨天开挖，避免产生塌方。
2.15 方路基施工质量控制2.21 即半填半挖以及填挖交界部分的施工应确保填方的高度大于2m,在交界处可使用土工格室，确保其延伸率低于15%,抗拉强度在150MPa,长度在12.5m,宽度4m,高度0.5m o使用连接件连接2层或2层以上的土工格室。
路基工程施工工艺及流程图精选版
路基工程施工工艺及流程图Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】路基工程施工工艺及流程图（史上最全）1前期准备工作<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。
测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。
测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。
当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。
在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。
对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。
用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。
<2>清理掘除。
在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。
路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。
挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。
2路基的填筑方法路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。
如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。
对于原路面纵坡大于12%的地段。
可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。
但填之路堤的上部，仍采用水平分层填筑法。

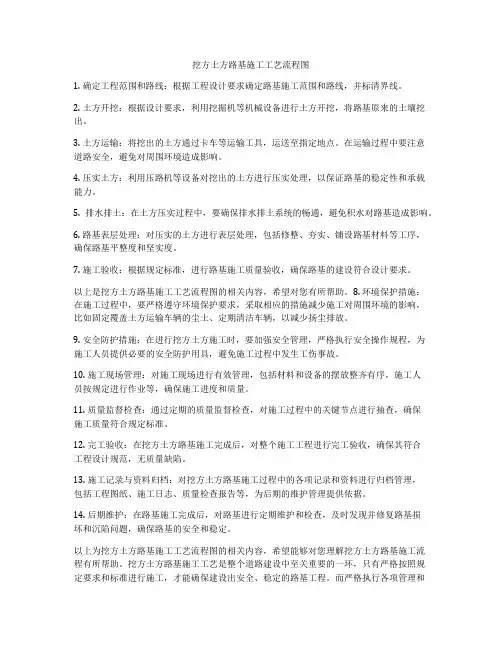

挖方土方路基施工工艺流程图
挖方土方路基施工工艺流程图1. 确定工程范围和路线：根据工程设计要求确定路基施工范围和路线，并标清界线。
2. 土方开挖：根据设计要求，利用挖掘机等机械设备进行土方开挖，将路基原来的土壤挖出。
3. 土方运输：将挖出的土方通过卡车等运输工具，运送至指定地点。
在运输过程中要注意道路安全，避免对周围环境造成影响。
4. 压实土方：利用压路机等设备对挖出的土方进行压实处理，以保证路基的稳定性和承载能力。
5. 排水排土：在土方压实过程中，要确保排水排土系统的畅通，避免积水对路基造成影响。
6. 路基表层处理：对压实的土方进行表层处理，包括修整、夯实、铺设路基材料等工序，确保路基平整度和坚实度。
7. 施工验收：根据规定标准，进行路基施工质量验收，确保路基的建设符合设计要求。
以上是挖方土方路基施工工艺流程图的相关内容，希望对您有所帮助。
8. 环境保护措施：在施工过程中，要严格遵守环境保护要求，采取相应的措施减少施工对周围环境的影响，比如固定覆盖土方运输车辆的尘土、定期清洁车辆，以减少扬尘排放。
9. 安全防护措施：在进行挖方土方施工时，要加强安全管理，严格执行安全操作规程，为施工人员提供必要的安全防护用具，避免施工过程中发生工伤事故。
10. 施工现场管理：对施工现场进行有效管理，包括材料和设备的摆放整齐有序，施工人员按规定进行作业等，确保施工进度和质量。
11. 质量监督检查：通过定期的质量监督检查，对施工过程中的关键节点进行抽查，确保施工质量符合规定标准。
12. 完工验收：在挖方土方路基施工完成后，对整个施工工程进行完工验收，确保其符合工程设计规范，无质量缺陷。
13. 施工记录与资料归档：对挖方土方路基施工过程中的各项记录和资料进行归档管理，包括工程图纸、施工日志、质量检查报告等，为后期的维护管理提供依据。
14. 后期维护：在路基施工完成后，对路基进行定期维护和检查，及时发现并修复路基损坏和沉陷问题，确保路基的安全和稳定。
道路施工工序流程图
市政道路施工工序流程施工顺序安排：临时便道→清表清淤→路基土石方填筑→排水施工→支排水管施工→管线施工→基层→路面施工现场准备①组织先遣人员进行项目部及工程处的驻地建设。
②布置好临时工棚作为设备、材料堆放场地。
③对照工程设计图纸进行水系调查，或发现设计遗漏或不合理的排水或灌溉用水处理方案，立即以文字报告形式向业主、监理和汇报，并提出适当的处理办法或变更设计。
④搭设外电及布置供电线路。
⑤接入水源，布置供水线路。
⑥对现场的地质、地形进行调整核实。
⑦修通运输便道。
⑧混凝土搅拌站、料场的场地处理及设备安装。
⑨配备好计算机、复印机等办公设备。
（2）施工技术准备①校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线②复核纵、横面，计算土方量，根据实际情况进行土方调配。
③绘制与实际情况相符的施工图，编制实施施工组织设计。
④对技术人员及操作工人进行岗前培训及技术交底。
⑤对借土区按规要求进行取土样试验，测定其最大干容量，最佳含水量等。
⑥对所使用的砂、石进行试验。
⑦对水泥、钢材等原材料进行试验。
⑧对混凝土、砂浆配合比进行试配。
主要分部分项工程施工方法（1）技术标准测量技术标准严格按设计图纸和规要求，确保排水及路面坡度。
（2）技术措施①根据指挥部提供的导线制点和高程控制点，在施工围建立一套导线控制网和高程控制网，并得到监理和指挥部复核认可，作为施工时依据。
②对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。
对导线点将桩寄出路幅，在施工中，导线点毁坏后便于及时予以恢复。
③对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。
④施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。
⑤测量建立复核制度，避免错误。
⑥进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。
⑦进场后迅速砍伐各种树木并清走，为测量放线创造通视条件。
市政道路工程常见的两种路基基层施工及沥青路面施工工艺
市政道路工程常见的两种路基基层施工及沥青路面施工工艺道路工程施工（图）（一）、施工工艺流程图1、测量放线2、路基开挖3、路基处理4、沥青路面工程（二）、施工准备1、清理场地1．1 清理本工程范围内的农作物（必须与当地有关部门及居民协商）、杂草、杂物，以达到施工路基所要求的场地为标准；1．2 做好沿线地下管线（道）的探测和保护工作，为工程的顺利进行提供必要的保证。
2、测量放样2．1 复测沿线的控制点、水准点，对被破坏的点位进行修复，以保证施工的精度；2．2 进行高程复测和中线、边线放样。
三）、路基开挖1、土方开挖按设计要求自上而下进行，不乱挖或超挖，对沿线村道口及居民区范围内采取有效的措施，保证当地居民及施工人员的安全，在必要的道口提供便道或便桥；2、路基采用挖掘机装载机挖装，自卸汽车运输，推土机摊铺，平地机精平（图），洒水车洒水，压路机压实，灌砂法进行压实度结果的检测方法进行。
3、路床修整：路床开发完毕后，人工对不满足上表要求的地段进行修整，直至达到规范要求。
各工序施工要点测量放样：施工前按图恢复中线，复测横断面，测设出开挖边线,路基宽度每侧应超出设计宽度50CM，以保证设计宽度内的压实。
路床整平：路床开挖采用挖掘机甩方，然后用推土机按测设标高整平，当土的含水量低于或者高于最佳含水量时，要进行洒水或晾晒，最终使土的含水量控制在大于最佳含水量的1%-2%之间，最后由精平机精细整平。
碾压：土达到最佳含水量左右后开始碾压，振动碾压机碾压4遍，18T静力压路机碾压3-6遍，每碾压一遍检测一次压实度，直到达到要求的压实度为止。
开工初期先安排试验路段进行路床开挖、碾压施工，通过试验段所获得的数据，确定压实的各种指标：设备类型、机械最佳组合方式、碾压遍数、和碾压速度和最佳含水量等参数作为施工依据。
另外施工中还应做好一下几个方面的工作：1、施工前切实做好地表排水工程排出的水，排出的水不得危及、污染附近建筑物、道路和农田。
路基工程施工工艺流程
路基工程施工工艺流程路基工程是道路建设中的重要部分，其施工工艺流程通常包括以下步骤：1.前期准备：a.确定施工范围和工期，并制定详细的施工计划。
b.确定施工人员和设备的需求，并做好人员组织和物资采购准备。
c.进行现场勘测和标记，确定路线和路基的位置。
2.土方开挖：a.根据设计要求和标高，进行土方开挖。
可以采用机械挖掘、爆破或手工开挖等方式。
b.将挖掘出的土方进行清理、平整和分类，以备后续利用。
3.压实与填筑：a.使用振动压路机、压路碾等设备对路基进行压实，以提高路基的稳定性和承载能力。
b.根据设计要求，将合适的填土材料加入到路基中，逐层填筑，并进行压实。
4.排水系统安装：a.根据设计要求，安装路基排水系统，包括排水管道、排水沟、雨水篦子等。
b.进行必要的施工工艺，如挖沟、安装排水管道、连接排水设备等。
5.路基边坡处理：a.对路基边坡进行处理，以确保其稳定性和安全性。
可以采用边坡修整、护坡、防护网等方式。
b.进行土壤加固、植被覆盖等措施，以防止边坡冲刷和侵蚀。
6.检查和质量控制：a.定期进行路基工程的检查和测量，确保施工符合设计要求。
b.进行质量控制措施，如取样检测土壤密度、水分含量等参数，并进行实验室分析。
7.完工和验收：a.完成路基工程后，进行清理和整理，确保施工现场的安全和整洁。
b.进行路基工程的验收和交付，确保施工达到设计要求和相关标准。
需要注意的是，路基工程的具体工艺流程可能因道路类型、地理条件和设计要求而有所不同。
在实际施工中，应根据具体项目的要求和相关规范进行合理调整和安排。
路基工程各施工工艺流程图
锚杆加固效果： 提高路基承载 力，防止路基 沉降、滑移等
感谢您的观看
汇报人：
微型桩加固
微型桩加固原理：通过打入微 型桩，提高地基承载力
微型桩类型：包括混凝土微型 桩、钢微型桩等
微型桩施工工艺：包括定位、 钻孔、灌注、拔管等步骤
微型桩加固效果：提高地基承 载力，减少沉降，提高路基稳 定性
锚杆加固
锚杆类型：预 应力锚杆、非 预应力锚杆等
锚杆材料：钢、 混凝土、复合
材料等
锚杆施工工艺： 钻孔、清孔、 注浆、锚固等
降低运输成本
环保要求：选择 环保材料，减少
对环境的影响
填筑压实
填筑材料：选择合适的填筑材料，如砂 石、土等
填筑方法：采用分层填筑、碾压等方法
压实设备：选择合适的压实设备，如压 路机、振动压实机等
压实标准：根据设计要求，确定压实标 准，如压实度、含水量等
质量控制：对填筑压实过程进行质量控 制，确保工程质量
路基工程各施工工艺流 程图
汇报人：
目录
路基施工工艺流程图
01
排水施工工艺流程图
02
防护施工工艺流程图
03
特殊路基处理工艺流程图
04
路基加固施工工艺流பைடு நூலகம்图
05
路基施工工艺流 程图
施工准备
材料准备：包 括砂石、水泥、
钢筋等
机械设备准备： 包括挖掘机、 压路机、搅拌
机等
人员准备：包 括施工人员、 技术人员、管
注浆加固
注浆材料：水泥浆、化学浆等
注浆方法：压力注浆、真空注 浆等
注浆设备：注浆机、注浆管等
注浆效果：提高路基强度，改 善路基稳定性
树根桩加固
高速公路施工工艺流程图(全)
京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计13.4 重点分项工程施工工艺流程图施工准备平整场地施工方案审批测量放线定位监理工程师检查埋设钢护筒钻机就位对中桩位复测泥浆制备钻孔、排渣钢筋原材料试验灌注桩成孔成孔检测钢筋骨架制作下钢筋笼导管制作、试压下导管孔底检测清孔制作混凝土试块灌注混凝土监理批准配合比试块试压合格清理桩头无损探伤试验下一工序施工图 7.2.1.1-1 冲击钻孔桩施工工艺流程图开孔钻进直至基岩顶面原材料检验制备混凝土京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量定位钻机就位下护筒钢筋笼制作钻孔弃土外运成品检测成孔检查、清孔钢筋笼存放下钢筋笼钢筋笼运输下导管浇筑试块制作清洗导管养护强度试验图 7.2.1.2-1旋挖钻孔桩施工工艺流程图检测有害气体浓度场地平整桩位测定通风换气开挖桩孔孔口设置吊架爆破、孔内出土立模灌注护壁下一循环成孔检查砼配合比选配钢筋笼吊装就位钢筋笼加工制作砼拌合与运输灌注桩身混凝土图 7.2.1.3-1人工挖孔桩施工工艺流程图桥梁扩大基础施工工艺框图基坑开挖测基底承载能力测量放样钢筋下料钢筋绑扎支模板砼拌合运输浇注砼试块制作养生试块检测拆模基础回填图 7.2.2-1基础和台身施工工艺流程图施工准备底模清理、上脱模剂梁板钢筋制作及安装预应力孔道安装材料进场配合比模板安装模板制作或整修搅拌砼砼浇筑及抽拔棒施工试块制作拆模、养生预应力筋张拉孔道注浆试块制作封锚移梁至存梁区图 7.2.3.1-1预应力T梁施工工艺流程图台座预制绑扎钢筋骨架支模安装波纹管砼浇筑制作砼试压块养护、拆模穿钢绞线检验、标定张拉机具张拉预应力钢束压砼试块灌浆机具准备孔道压浆制作水泥浆试压块封锚压水泥浆试块移梁至存梁区图 7.2.3.3-1预应力箱梁施工工艺流程图支架设计地基处理安装支架支架预压模板设计安装底模安装支座垫板及支座绑扎底板、腹板钢筋、布设波纹管安装内膜绑扎顶板钢筋，布设波纹管安装侧膜预埋件及预留孔洞模板、钢筋、预埋件及支架稳定检逐孔浇注梁体砼（预留查验收墩顶工作缝）养生拆除内膜及侧模清理孔道穿束机穿设钢绞线压试件达到90%设计强度张拉跨内短束张拉墩顶负弯矩处钢绞线浇注联中工作缝张拉整联通长钢绞线、压浆、封端浇注联端工作缝落支架拆除底模及支架洞顶截水沟开挖、砌筑洞口其他排水工程路基或桥梁施工洞口土石方开挖边仰坡及成洞面临时防护套拱、管棚辅助进洞措施施工明洞基础及洞口段路基硬化地基承载力检测二衬台车进场洞身施工洞身检测明洞回填防水层施工片石回填洞门施工图 7.3.1.1-1洞口与明洞工程的施工工艺流程图小导管加工制作材料准备浆液配制注浆量控制京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计地质调查，注浆设计现场注浆试验制定施工方案测量布孔凿岩机钻孔清孔，成孔检查安装导管，封堵管口注浆压力控制喷砼封闭掌子面连注浆管路，试运转注浆泵就位注浆作业转入断面开挖效果检查，方案调整图7.3.1.3-2超前小导管注浆施工工艺流程图锚杆制作、超前小钢管施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测绘出开挖轮廓线、标出孔位靠掌子面正确安装固定钢架凿岩机就位、定位开孔钻孔至预定孔深，并随时调整方向清孔、成孔检查浸泡、填塞锚固剂小钢管浸泡、填塞锚固剂制作顶入安装锚杆将锚杆（小钢管）尾部和钢架焊连质量检查合格，进入下道工序图 7.3.1.3-4-4超前锚杆施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量放样钢拱架加工质量验收清除底脚浮渣钢拱架组拼安装钢拱架和系统锚杆焊连定位加设鞍形垫块打锁脚锚杆焊纵向连接筋隐蔽工程检查验收图 7.3.1.3-5钢架安装工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计湿喷砼施工工艺流程图配备设备及劳力组织方法砼制备运输方案、喷射方法方案报批喷砼试验配合比报批材料试验报告材料、机具、劳力准备风、水、电准备施工准备断面检查清洗岩面强制式拌和机拌和混凝土制备分次投料拌和混凝土运输砼运输车运输湿喷机先墙后拱、分层、分区进行初喷S形运动、螺旋状喷射首层着重填平、补齐复喷强度检验：压试件质量检查方案审批结束图 7.3.1.3-6湿喷混凝土施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计施工段断面净空检查防水板检查防水板铺设台车就位防水板焊成大幅喷砼面检查处理返修否是安装纵、环向盲管焊缝检查铺设防水卷材与既有衬砌段防水板焊接连接重焊或修补否接头焊接检查防水板检查签证图 7.3.1.4-1防水板铺挂施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计监控量测确定二次衬砌施作时机轨道高程测量布设轨道控制轨距台车就位顶模升起侧模张开净空检测模板调整到位输挡台基止面涂预送头水埋车仓板脱管板条件加清整模安安安安固理修剂装装装装矮边墙底板施工施工配合比混凝土拌合塌落度检查混凝土浇筑混凝土入泵混凝土运输不合格返工拆模养护图 7.3.1.5-1二次衬砌施工工艺流程图监控京新量高速测胶泥施湾至工西洋工河（冀艺晋界流）公程路图SG1 合同段实施性施工组织设计分析地质勘测资料制定监控量测计划施工监控地表地质预测围岩支护围岩支护与开挖验结构状态结构受力观测证观测变形量测否否修改支护参综合分析判断修改支护参数数是施工是否完成是结束图7.3.1.15-1隧道监控量测施工工艺流程图施工准备准备阶段基底处理填筑区段分层填筑摊铺整平平整区段施工阶段洒水或晾晒碾压区段碾压夯实检测区段检验签证整修验交阶段路基整修图 7.4.1.7-1路基土方填筑施工工艺流程图施工放样清表路基基底碾压上料、推土机推平重型压路机分层碾压人工用细石块、石屑找平不平处试验检测填报质量检验报告单进行下道工序图 7.4.1.8-1填石路基施工工艺流程图施工准备原地面测量放样平整场地开挖减振、排（降）水沟（井）试区检测垫层铺设场地平整测量各夯区设置孔隙水观测计等检测第一遍夯点布置测量场地高程机械就位测夯锤落距测每次夯沉量，完成一个夯点夯击完成第一遍各点夯击测场地标高机械整平场地第二遍夯击控制夯击数、夯锤落距和夯印搭接满夯平整场地土工、荷载试验测量地面标高资料整理隐蔽验收下一夯区或工序图 7.4.1.9-1强夯施工工艺流程图施工准备挖基基地处理片石、砂浆砌筑勾缝养生边坡处理液压喷播喷料准备覆盖无纺布练苗揭布播后管理图 7.4.1.16-1路堤、路堑衬砌拱植草防护施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计配料拌合、检测及运输入模振捣脱模码垛养生运输安装检查验收合格格内回填土、植草返工不合格图 7.4.1.16-2矩形、空心六棱预制块防护施工工艺流程图施工准备及放样基坑开挖基底处理基底标高及地基承载力经监理工程师检验合格片石墙身砌筑砂浆拌制墙背回填锥坡图 7.4.1.16-3路堤挡土墙施工工艺流程图边坡测量施工准备电力设备布设边坡安全检测搭设脚手架边坡修整钻孔设备布设锚杆钻孔锚杆孔位放样清孔、验孔支架焊接插入锚杆锚杆孔灌注水泥砂浆砼试块制作达到设计强度锚杆拉拔试验测量放线开挖框架梁基础钢筋制作安装模型安装、加固伸缩缝设置砼试块制作浇注混凝土养生浆砌片石封顶框格内喷播植草拆除脚手架图 7.4.1.16-4锚杆框架梁植草护坡施工工艺流程图施工准备测量放样基础开挖地基承载力检测基底处理基础施工整管节拼接连接涂刷沥青涵背回填材料检验洞口铺砌及防护成品检测、验收图 7.4.2.1-1管涵施工工艺流程图不满足设计要求京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量放样基坑开挖、排水基坑检验监理签证基地处理满足设计要求基础砼浇筑养护涵台砼浇筑养护立拱支架、安装模板检查、验收、签证对称浇筑拱圈砼养护拱圈砼强度达到75%施做沉降缝防水检查、验收、签证护拱浆砌片石涵侧、涵顶土对称回填出入口、八字墙等附属工程竣工验收图 7.4.2.1-2拱涵施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量定位平整场地基坑开挖合格不合格基坑验收制作模板基础模板不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格基础验收合格制作模板、钢筋绑扎台身模板及钢筋不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格台身验收合格制作模板、钢筋绑扎盖板（帽石）模板及钢筋不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格盖板（帽石）验收合格洞口施工洞底铺砌及防水合格台背回填清理现场分项工程验收图 7.4.2.1-3板涵施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计明确施工方案工程师审批下承层交验合格并经工程师验收整理下承层测量定样放样打出路肩线培路肩土放标高基准线，两侧设置钢钎挂钢绞线控制标高摊铺机就位卸料摊铺机上摊铺碾压：振动压路机稳压；振动压路机振压、胶轮柔性碾压、三轮压路机静压质量自检原材料进场并报验完成组成设计并报工程师审批根据组成设计调试拌合楼直至满足生产要求，报工程师认可装载机装料于各料斗调整调速电机控制配合比拌缸充分拌和混合料卸于自卸车运输小修处理报验进行下道工序京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计下层通过监理验收材料检验报监理审批清扫下层材料准备，沥青加温放边缘线沥青洒布车运输沥青按设计数量喷洒处理接头质量自检报监理验收交通管制进行下道工序图7.5.3.3-1透层、粘层施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计下承层（或透层）已被监理工程师验收清扫路面基层（或透层）测量定线放样放标高控制基准线，两侧打钢钎挂钢绞线控制摊铺机就位卸料于摊铺机上铺装碾压：先用双钢轮压路机稳压一遍，然后用胶轮、双钢轮振动压路机复压、最后用双钢轮压路机终压质量自检并报监理验收交通管制原材料及组成设计经监理工程师认可沥青加温装载机装各种矿料入拌和设备，沥青泵入拌和设备按照配合比拌和各种材料施工单位对混合料自检，监理工程师抽检不合格成品装入自卸车运输废料完成生产配合比设计，铺筑试验段对生产配合比验证，报工程师认可进行下道工序图 7.5.3.3-2沥青混凝土面层施工工艺流程图原材料验收入库标志板按照图纸制作标志架按照图纸制作京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计验收浇安入经驻按筑库装地监图混标理工挖凝监志监程师标土理架理验收志及验体验合格架基表收及收方可基础标验面质进入础预志热工地坑埋收检板镀入验件锌库收处理图 7.7.1.1-1交通标志施工工艺流程图施工准备封闭交通清扫路面放样加热涂料划线机预热校核标线喷涂维护，待标线干硬后开放交通图 7.7.1.2-1交通标线施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计开挖基坑石方地段或构造物地段土方段自检及监理验证不打入立桩合埋入立桩、浇筑砼格返工自检及监理验证合格安装护栏板不合线型调整格返工自检及监理验证图 7.7.1.3-1波形梁钢护栏施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计放线订购立柱、网片基坑开挖不合报请监理认可格返工自检、监理检验浇筑砼基础自检、监理检验安装立柱调整立柱线形安装编织网片不合调整格返工自检、监理检验图 7.7.1.4-1隔离栅施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计13.5 组织机构图23813.6 工期保证体系图项目经理工程管理部安全环保部物质装备部计划合同部工地试验室技术质量部财务部编提实保制保及抓制保协供施及证保定合证时好实证调施监时施证落理试进现施机各工督检工材实调验行场性械工技避查行料进配资现施组完序术免签车供度资料场工织好衔保返证安应计金及试管设率接证工全划时验理计实现工期目标13.7 质量保证体系图质量保证体系项目经理部综计工安技工物合划程全术地资财事合管环质试装务务同理保量验备部部部部部部室部思想教育技术保障措施物资供应保障施工保证机械保证经济责任制为试签质监制全质岗材材技实严验机机制完业订量督定面量前料料术行密检械械定善主经第检质质管培购检交三组测使保奖考服济一查量量理训进验底检织手用养惩核务责思制目管教制制制制制作段制制条手思任想度标理育度度度度度业完度度例段想状善下自工道质地检工量制成先提试和序监定立培高验监是督创Q训全室理让机优C后员和检业构规小上素检查主检划组岗质测制满查保度意障明确检合责作任验理业落检安程实测排序到及使集个时用标人准QC小组课题研究取得上岗证施工作业促进施工生产改进措施信息反馈质量评定奖优罚劣考核兑现项目经理项目总工程师安全生产委员会安全管理部技术质量部工程管理部计划合同部物资装备部财务部外协管理部综合事务部各分部项目经理各分部安全部门各分部安全员、技术员管理和领导关系支持协作和保障关系环境保护领导组组长：项目经理 副组长：技术负责人各业务部门负责人 作业队长 专、兼职检查员环保目标保证 技术保证 施工过程保证 经济保证 检查、监控与 建制 实 完 制 施主建 定环 制 立 宣定施善工物管 环立环定期现 保 定 传 员 环环环方资部 保环不 境保 保 保 岗法 设 费 保 场 措 管目 教工位 门 定 监 施 理育培实技技责工备用奖期 目 标计 训施 术 术 艺 保 统 到 惩 控改 检 责方 政 措 任保 证合 位制进标任 划制查案策施证治度制理防建城 防止 防 筑城 市 噪 止 生 文 市 止声 大 活 物 绿 道 水 、 气 垃 保 化 路 污 光污圾护保保 染污染处护护染理环境保护达标。
土方路基施工工艺流程
土方路基施工工艺流程
土方路基施工工艺流程一般包括以下几个步骤：
1. 现场勘测：对路基工程所在地进行勘测，确定路基的线形、纵断面和横断面等参数。
2. 原地平整：对路基工程所在地进行原地平整，清除杂草、碎石等障碍物，使路基表面平整。
3. 开挖土方：根据设计要求，对路基进行开挖土方，将土方挖出并运输到指定地点。
4. 填筑土方：将挖出的土方填筑到路基上，根据设计要求进行压实。
5. 路基处理：对填筑土方进行路基处理，包括平整、压实、加固等工作。
6. 排水处理：对路基进行排水处理，包括设置排水沟、排水管道等设施。
7. 路基检查：对路基进行检查，确保路基符合设计要求。
8. 完工验收：对路基工程进行完工验收，确保工程质量符合要求。
以上是土方路基施工工艺流程的基本步骤，具体的施工工艺流程还需要根据实际情况进行调整。
路基工程施工工艺及流程图(史上最全)
For personal use only in study and research; not for commercial use路基工程施工工艺及流程图（史上最全）1前期准备工作<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。
测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。
测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。
当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。
在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。
对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。
用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。
<2>清理掘除。
在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。
路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。
挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。
2路基的填筑方法路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。
如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。
对于原路面纵坡大于12%的地段。
可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。
但填之路堤的上部，仍采用水平分层填筑法。
市政道路工程路基基层施工及沥青路面施工工艺
(1)、施工工艺流程图1.测量放线2.路基开挖3.路基处理4.沥青路面工程(2) 施工准备1.清理网站1.1清理工程范围内的农作物（需与当地有关部门和居民协商）、杂草杂物，使其达到路基建设所需场地标准；1.2做好沿线地下管线（道路）的检测与保护工作，为工程的顺利进行提供必要的保障。
2. 测量和放样2.1 重新测量沿线控制点和标杆点，对破损点进行修复，确保施工精度；2.2 重新测量标高，放样中线和边线。
3)、路基开挖1、土方开挖按设计要求自上而下进行，不得随意开挖或超挖，对沿线村口和居民区采取有效措施，确保当地居民和居民安全。
施工人员，并在必要的十字路口或桥梁提供通道；2. 路基由挖掘装载机挖掘装载，自卸车运输，推土机摊铺，平地机细整平（如图），洒水车洒水，压路机压实，填沙法测试压实效果。
3、路基修整：路基开发完成后，对不符合上表要求的路段进行人工修整，直至达到规范要求。
各工序施工要点测量放样：施工前按图纸恢复中心线，重新测量断面，测量开挖边沿。
路基宽度每边应超过设计宽度50CM，以保证压实在设计宽度内。
路基平整：用挖掘机对路基进行开挖，然后按实测标高用推土机平整。
当土壤含水量低于或高于最佳含水量时，应进行浇水或烘干，最终使土壤含水量控制在大于最佳含水量1%-2%之间，最后用整平机精细整平。
碾压：在土壤达到最佳含水量后，开始碾压土壤。
振动压路机碾压4次，18T静态压路机碾压3-6次，每次检查压实度，直至达到要求的压实度。
至今。
施工前期，首先安排路基开挖、碾压施工试验路段。
根据从试验段获得的数据，确定了各种压实指标：设备类型、机械的最佳组合、轧制次数和轧制速度。
并以最佳含水量等参数为施工依据。
此外，在施工过程中还应做好以下几方面的工作：1、施工前应做好地表排水工程的排水工作，排水不得危害或污染附近建筑物、道路和农田。
2、加强测量控制，边坡随开挖成型，保持边坡平整。
3、人工挖掘时，挖掘机之间的间距应大于3M，并应相互照顾，防止碰撞和伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路基工程施工工艺及流程图（史上最全）
1前期准备工作
<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。
测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。
测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。
当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。
在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。
对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。
用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。
<2>清理掘除。
在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。
路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。
挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。
2路基的填筑方法
路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。
如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。
对于原路面纵坡大于12%的地段。
可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。
但填之路堤的上部，仍采用水平分层填筑法。
水平分层填筑是填筑路堤的基本方法，它最能保证质量，一般均采用。
在同一路段如果要用到不同性质填充材料时，要注意以下情况：
<1>不同性质的填充材料要分层填筑，不得混填，以免内部形成薄弱面或水囊，影响路表的稳定性。
<2>路堤上部受车辆荷载的作用影响很大，一般宜将冻稳性、水稳性好的土质填在路堤的上层部位;如果路堤的下部可能受水浸淹时，也应采用水稳性好的土质来填筑。
<3>透水性较大的土填在透水性小的土下面时，如果两者粒径差别较大，要在中间加铺过渡层。
如果透水性较小的土填在透水性较大的土下面，其顶面应做成4%的双向向外横坡，以免积水。
<4>沿纵向同层次要改变填料种类时，应做成斜面衔接，且将透水性好的填料置于斜面的上面为宜。
<5>填方相邻作业段交界处如不同时填筑，则先填地段应按1:1坡度分层留好台阶;如同时填筑，则应分层互相交叠衔接，搭接长度不小于2m。
3路基填土与压实
公路路基强度和稳定性很大程度取决于路基填料的性质及其压实的程度。
填土经过挖掘、搬运，原状结构已经破坏，土团之间留下了许多空隙，在荷载作用下，可能出现不均匀或过大的的沉陷或坍落甚至工作条件也应予以压实。
土是三相体，土粒为骨架，颗粒之间的空隙为水和气体占据。
采用机械对土施以碾压能量，使土颗粒重新排列，彼此挤密，空隙减小，形成新的密实体的增强粗粒之间的摩擦和咬合，从而提高土的强度和稳定性。
3.1路基填料
规范规定了对路基填料应有条件有选择的选用。
对路基填料的最大粒径和最小强度给了量化的标准，采用CBR值表征路基土的强度，引入了路床的概念的要求。
对路床的填料提出了限制的条件，高速公路和一级公路路面底以下0-30cm 的路床填料CBR值应大于8，下路床及其下面的填土，也都给出相应的规定值。
3.2路基压实
路基受到荷载应力，随深度而迅速减小，所以路基上部的压实度应高一些;另外，公路等级越高路基的压实度要求也越高。
当前很多路基施工中，都采用了大吨位的压路机，碾压效果有了显著的改善。
对提高路基土的实压度起能良好的效果，规范规定了高速公路和一级公路路面底面以下80-150cm部分的上路堤其压实度必须≤95%，北京路得力市政：昌平区京包路北站。
对其他等级公路当铺筑高级路面时，其压实度亦应按高速公路和一级公路的标准采用。
此外，还增加了对路堤基底的压实度不宜小于93%的硬性规定。
3.3特殊潮湿地区路基土的压实
在特殊潮湿地区，路基上的压实是难度很大的，规范对此作出了相应调整：第一是压实度标准可根据试验资料确定或较表列数值降低2-3个百分点;第二是对于天然稠度小于1.1，液限大于40，塑性指数大于18的粘质土，当用于下路床及其下的路基填料时，可采用规定的轻型压实标准;第三是改善填料的性质，在土中添加生石灰，通常可获得预期的效果。
现在也可采用新型吸水材料加固。
3.4黄土路基填筑及压实
<1>黄土路堤施工时，应做好填挖界面的结合<纵向>，清除坡面杂草，挖好内向倾斜的台阶。
如结合坡面陡立，无法挖成台阶时，可采用土工钉加强结合，若地基土层具有强湿陷性或较高的压缩性，且允许承载力低于路堤自重压力时，可考虑采用重锤夯实，石灰桩挤密加固。
<2>黄土含水量过小，应均匀加水再行碾压;若含水量过大，可翻松晾晒至需要的含水量再进行碾压，也可掺与适量的石灰处理，降低含水量。
掺石灰后应将土、灰拌匀，其最大干密度应通过实验决定。
<3>老黄土透水性差，干湿难以调节，大块土料不宜粉碎，使用前应通过实验决定措施。
路床填料不能使用老黄土。
新黄土是良好填料，用于填筑路床。
黄土堤应分层填筑，分层压实，大于10cm的块料，必须打碎，并应在接近上的压实最佳的含水量时碾压密实。
<4>根据设计及时修筑外侧边缘的拦水、截水沟构造物和急水槽，将水引致坡脚以外，对高度大于20m的路堤，应按设计预留竣工后路堤自重压密固结产生的压缩下沉量。
<5>黄土地区应特别注意路基排水，对地表水应采取拦截、分散、防冲、防渗、远接远送的原则。
3.5压实方法
碾压时横向接头的轮迹应有一部分重叠，震动压路机一般重叠40-50cm，应做到无漏压，无死角和确保碾压均匀。
在直线段和大半径曲线路段，应先压边缘，后压中间;在小半径地段应有较的超高，碾压顺序宜先低<内>后高<外>的方式。
4 路基路面排水
路基路面排水的作用是可将停滞在路基范围内的地面水迅速排除掉，并能防止路基外围外的地表水流入路基内。
4.1 地表排水
最通常采用的地表排水设施是边沟、截水沟、跌水、急流槽以及地表的排水管。
普遍采用浆砌片石加固、而水泥混泥土预制板块也开始广泛应用。
高速公路和一级公路通过水网地段的路基，过去逢沟设涵的做法在一些地方有了改进，对路线两侧的灌溉沟渠重新系统布置，免去了穿越路线的排灌涵洞，从而提高了路基的工程质量。
4.2 路面排水
路面排水的是指迅速排除路面范围内的降水，如雨水等降水，减少水量从路表渗入，还达到不冲刷路基边坡目的。
袋装砂井施工工艺流程图
粉喷桩施工工艺流程图
光面爆破施工工艺流程图
路基填筑压实工艺流程图
路堑开挖施工工艺流程图
砂垫层施工工艺流程图
一般路基填筑施工工艺流程图。
