自动扶梯结构原理介绍
自动扶梯的结构原理
紧急制动时的减速度，关系到乘客的安全；因此，对动作时减速度必须有要求；减速度的大小与扶梯 运行的质量（空载或满载）有关，
而减速度的大小则 反映在制停的距离上；
2、辅助制动器
与工作制动器起相同的作用，用于停梯时起保险作用，尤其在满载下行时起辅助工作制动器作用； (在用户要求时才配置)；
3、附加制动器
用于传动链突然出现断裂时，应使驱动主轴制停， 所以附加制动器应装在驱动主轴上，一般安装 在驱动链轮上。附加制动器的结构：附加制动器必须是机械式的，
指名义宽度（指梯级承载区域的宽 度）
2
4
自动扶梯的构造
自动扶梯传动原理
1、自动扶梯是由两组传送带组成：
一组是链传送带---由梯级链拖动的一串的梯级；一组是磨擦传送带---由传送胶带组成的扶手带；
2、两个传送带都由同一个“驱动主轴”拖动；使两个传送带的线速度保持一致；
3、主机与驱动主轴之间的传动有两种：一种是通过传动链传动，叫“非磨擦传动”（双排链或两 根以上单链）；另一种是通过三角皮带传动，叫“磨擦传动”（皮带不得少于三根，不得用平皮 带）。
• 附加制动器：该装置安装于上部机房，在自动扶梯运行速度超过额定速度的140%以前，或低于额定 速度的20%时，附加制动器将制停自动扶梯。 （提升高度超过6m、公共交通型）
驱
带
动
式
装
LOREM IPSUM
制
置
DOLOR
动
器
2
11
自动扶梯的构造
制动器
自动扶梯上的制动器有三种：工作制动器； 辅助制动器；紧急制动器；
1、工作制动器
主要用于扶梯停止运行时，提供制动力，安装于减速器的高速轴上。一般有两种形式：带式制动 器、块式制动器；（均为常闭式）工作制动器可能在扶梯运行中发生故障时动作，紧急制动；
自动扶梯工作原理

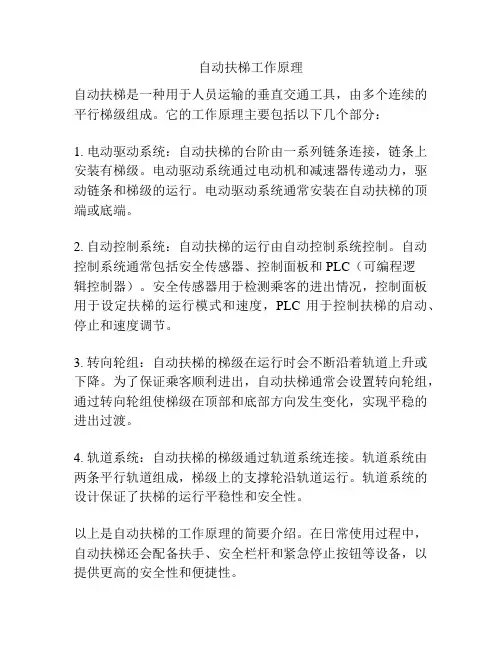

自动扶梯工作原理
自动扶梯是一种用于人员运输的垂直交通工具，由多个连续的平行梯级组成。
它的工作原理主要包括以下几个部分：
1. 电动驱动系统：自动扶梯的台阶由一系列链条连接，链条上安装有梯级。
电动驱动系统通过电动机和减速器传递动力，驱动链条和梯级的运行。
电动驱动系统通常安装在自动扶梯的顶端或底端。
2. 自动控制系统：自动扶梯的运行由自动控制系统控制。
自动控制系统通常包括安全传感器、控制面板和PLC（可编程逻
辑控制器）。
安全传感器用于检测乘客的进出情况，控制面板用于设定扶梯的运行模式和速度，PLC用于控制扶梯的启动、停止和速度调节。
3. 转向轮组：自动扶梯的梯级在运行时会不断沿着轨道上升或下降。
为了保证乘客顺利进出，自动扶梯通常会设置转向轮组，通过转向轮组使梯级在顶部和底部方向发生变化，实现平稳的进出过渡。
4. 轨道系统：自动扶梯的梯级通过轨道系统连接。
轨道系统由两条平行轨道组成，梯级上的支撑轮沿轨道运行。
轨道系统的设计保证了扶梯的运行平稳性和安全性。
以上是自动扶梯的工作原理的简要介绍。
在日常使用过程中，自动扶梯还会配备扶手、安全栏杆和紧急停止按钮等设备，以提供更高的安全性和便捷性。
自动扶梯工作原理
自动扶梯工作原理自动扶梯是一种便利的交通工具，它能够帮助人们在不同楼层之间快速移动。
自动扶梯的工作原理是通过电力驱动的机械系统，让扶梯台阶在连续循环中上升和下降，从而实现乘客的运输。
下面将详细介绍自动扶梯的工作原理。
1. 电动机自动扶梯的核心部件是电动机，它通过电力驱动扶梯的运转。
电动机通常安装在扶梯的顶部或底部，通过传动装置与扶梯链条或链轮相连。
当电动机启动时，它会产生动力，驱动链条或链轮转动，从而带动扶梯台阶的运动。
2. 扶梯链条或链轮扶梯链条或链轮是连接电动机和扶梯台阶的关键部件。
它们通过传动装置与电动机相连，当电动机启动时，链条或链轮会转动，从而带动扶梯台阶的上升或下降。
扶梯链条或链轮通常由坚固耐用的材料制成，以确保扶梯的安全和稳定运行。
3. 扶梯台阶扶梯台阶是乘客站立的平台，它们通过扶梯链条或链轮的运动而上升或下降。
扶梯台阶通常由金属或塑料材料制成，具有防滑表面以确保乘客的安全。
在自动扶梯运行时，台阶会连续不断地上升或下降，以便乘客快速移动到所需的楼层。
4. 安全装置自动扶梯还配备了多种安全装置，以确保乘客的安全。
例如，扶梯上通常安装有紧急停止按钮，乘客在遇到紧急情况时可以按下按钮停止扶梯的运行。
此外，扶梯还配备有防夹手装置和紧急制动系统，以避免乘客在使用过程中发生意外。
5. 感应装置为了确保自动扶梯的平稳运行，通常还会安装有多种感应装置。
例如，扶梯上通常安装有重量感应装置，当有乘客站在扶梯上时，感应装置会自动启动扶梯的运行。
此外，还会安装有速度感应装置和位置感应装置，以监测扶梯的运行速度和位置，从而确保扶梯的稳定运行。
总的来说，自动扶梯的工作原理是通过电动机驱动扶梯链条或链轮的运转，从而带动扶梯台阶的上升和下降。
同时配备有多种安全装置和感应装置，以确保乘客的安全和扶梯的稳定运行。
自动扶梯的工作原理是一个复杂而精密的系统，它为人们提供了方便快捷的交通工具，成为现代建筑中不可或缺的一部分。
自动扶梯原理
自动扶梯原理
自动扶梯是一种可以垂直运输人们的机械设备，它通过几组连续的步履带（类似于台阶）和扶手构成。
常见于商场、车站、地铁站等公共场所，它可以方便人们在楼层之间快速移动。
自动扶梯的原理可以简单概括为以下几个步骤：
1. 电机驱动：自动扶梯的运行依赖于电机的驱动。
电机一般位于扶梯的最底部，通过驱动系统使扶梯连续运转。
2. 扶梯链条：在电机的驱动下，一个或多个链条将力传递给所有的步履带。
通常，扶梯链条由许多相互连接的金属板组成，这些连接板使得扶梯能够平稳运行。
3. 步履带：步履带是扶梯上供乘客行走的平台。
每个步履带由几个金属板连接而成，乘客踩在上面可以被顺利运送。
4. 扶梯导轨：步履带通过一条固定的导轨系统沿着扶梯的轨道运行。
导轨通常是U形的，以确保步履带沿着预定的路径运行。
5. 扶手：除了步履带外，扶梯还配备了扶手。
扶手安装在两侧，以提供额外的支持和平衡，使乘客在行走时更加安全。
6. 安全系统：自动扶梯还配备了一系列安全系统，如安全传感器和急停按钮，以确保乘客的安全。
安全传感器可以检测到异常情况（如阻塞）并立即停止扶梯的运行。
总的来说，自动扶梯通过电机驱动、链条传动、步履带运行和扶手支持等组件的配合工作，实现了人们快速、方便、安全地在不同楼层之间移动的功能。
自动扶梯的工作原理

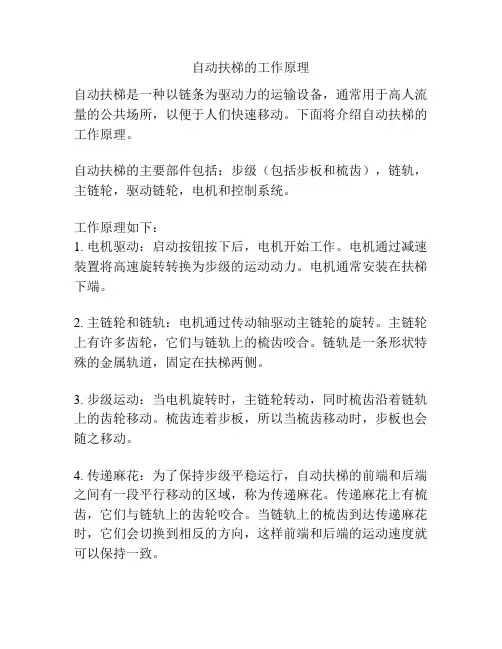

自动扶梯的工作原理
自动扶梯是一种以链条为驱动力的运输设备，通常用于高人流量的公共场所，以便于人们快速移动。
下面将介绍自动扶梯的工作原理。
自动扶梯的主要部件包括：步级（包括步板和梳齿），链轨，主链轮，驱动链轮，电机和控制系统。
工作原理如下：
1. 电机驱动：启动按钮按下后，电机开始工作。
电机通过减速装置将高速旋转转换为步级的运动动力。
电机通常安装在扶梯下端。
2. 主链轮和链轨：电机通过传动轴驱动主链轮的旋转。
主链轮上有许多齿轮，它们与链轨上的梳齿咬合。
链轨是一条形状特殊的金属轨道，固定在扶梯两侧。
3. 步级运动：当电机旋转时，主链轮转动，同时梳齿沿着链轨上的齿轮移动。
梳齿连着步板，所以当梳齿移动时，步板也会随之移动。
4. 传递麻花：为了保持步级平稳运行，自动扶梯的前端和后端之间有一段平行移动的区域，称为传递麻花。
传递麻花上有梳齿，它们与链轨上的齿轮咬合。
当链轨上的梳齿到达传递麻花时，它们会切换到相反的方向，这样前端和后端的运动速度就可以保持一致。
5. 控制系统：自动扶梯配备有控制系统，可以控制扶梯的启动、停止和速度调节。
控制系统还具有安全功能，例如扶梯超载时会自动停止运行，以确保乘客的安全。
总结而言，自动扶梯的工作原理是通过电机驱动主链轮旋转，使链轨上的梳齿移动，从而带动步板运动，实现人们快速移动的目的。
自动扶梯结构及相关标准要求
减速度的大小与扶梯运行的质量（空载或满载）有关， 而减速度的大小则 反映在制停的距离上；
·标准规定： 在空载和满载载下，自动扶梯的制停距离均必须满足： 当V=0.5m/s 制停距离： 0.2 ~ 1.0m 当V=0.65m/s 制停距离： 0.3 ~ 1.3m 当V=0.75m/s 制停距离： 0.35 ~ 1.5m 且减速度≤1 m/s2
关动作切断安全回路电源，扶梯停止运行。 要求：主机驱动链保护开关圆轮触头与打杆凹点有效连接且水平伸出，打杆
与正上方的驱动链垂直间距约20-30mm。
（七）安全装置）
2、梳齿保护开关。 位置：自动扶梯的上部和下部装有梳齿保护装置。 作用：当踏板进入与梳齿板啮合处时有异物夹住，梳齿板与梯级或踏板不能
正常啮合，发生碰撞，触动保护开关动作切断安全回路电源，扶梯 停止运行。 要求：梳齿保护开关圆轮触头与沿动作方向接触面间距约1mm。
·所谓“满载”指：在2/3梯级上站满人，每人按60kg； 梯级宽600 ---每级站1人； 800 --- 每两级站3人； 1000 --- 每级站2人；
（一）驱动装置（主机）
C、减速器
多数采用蜗轮蜗杆减速器 – 结构紧凑、运行平稳、但效率低；
D、传动环节 ·非摩擦传动：多排链、双排链传动； 齿轮传动； ·摩擦传动：三角皮带传动（不得使用平皮带）；
轴垂直距离约3mm。
（七）安全装置）
6、踏板链断链延长保护开关 位置：自动扶梯的下部装有踏板链保护装置。 作用：当踏板链在使用中断裂或在张紧装置移动超过±20mm之前，踏板链
保护装置动作，，触动保护开关动作切断安全回路电源，扶梯停止 运行。 要求：踏板链保护开关圆轮触头与波浪板沿动作方向的接触面间距1mm。
3）自动扶梯基本结构
自动扶梯的结构原理
自动扶梯的结构原理
自动扶梯是一种能够垂直移动人们的机械设备，在大型商场、机场、地铁站等公共场所广泛应用。
其结构原理主要由以下几个部分组成。
1. 轨道系统：自动扶梯的轨道系统是承载乘客的主要部分。
它通常由两根平行的轨道组成，安装在楼梯的两侧。
轨道上有一系列的导向槽，用于固定和引导梯级。
2. 梯级：梯级是乘客踏脚的部分，它连接到轨道上并以连续的循环方式运行。
通常梯级由钢板制成，表面有防滑装置以增加乘客的安全性。
梯级固定在链轮上，通过链条进行传动，形成连续的运行。
3. 链轮和链条系统：链轮是自动扶梯传动的核心部分，通常位于梯级的上方。
链条通过链轮的驱动，从而使梯级运行。
链轮通常由耐磨材料制成，以确保长时间的运行寿命。
4. 驱动系统：驱动系统是自动扶梯的动力源，通常由电动机和减速器组成。
电动机通过减速器将转速转换为梯级运行所需的合适速度。
减速器还具有保护装置，可在超载或故障情况下停止运行以确保乘客的安全。
5. 导向系统：导向系统用于引导乘客正确地踏上和离开自动扶梯。
它通常由两侧的踏板和防护栏组成，以帮助乘客保持平衡并防止意外事故发生。
综上所述，自动扶梯的结构原理是通过轨道系统、梯级、链轮和链条系统、驱动系统以及导向系统等部件的协同工作，实现乘客的垂直运输。
这种结构使得自动扶梯能够持续、安全地运行，为人们提供方便的交通方式。
简述自动扶梯的原理
简述自动扶梯的原理自动扶梯是一种常见的交通工具，被广泛应用于购物中心、地铁站等公共场所。
它能够快速而安全地将人们从一个楼层平稳地运送到下一个楼层，比使用电梯更为方便。
自动扶梯的工作原理主要涉及到电机、链条、传动系统、扶手及踏板等组件。
自动扶梯的核心部件是电机。
电机的作用是提供动力，驱动整个扶梯运转。
通常情况下，扶梯上会有两个电机，一个用于驱动扶梯上行，另一个用于驱动扶梯下行。
电机通过电力驱动转子旋转，从而产生扭矩，将其传输给链条。
链条是自动扶梯的传动机构。
扶梯上会有两条链条，分别用于驱动上行和下行。
链条上方的齿轮与电机上的齿轮相连，当电机转动时，通过齿轮间的啮合，使链条开始运动。
链条的运动带动楼梯板向上或向下运动。
传动系统包括链轮和链条导向系统。
链轮是链条传动中的关键部分，和链条齿轮通过啮合方式将电机的动力传输到链条上。
链条导向系统主要是保证链条在运行过程中不会脱离或偏离，并确保链条稳定运转。
扶手和踏板是自动扶梯上供人们乘坐的部分。
扶手位于扶梯两侧，为乘坐者提供平衡和支撑。
踏板则是人们乘坐扶梯时踩踏的地方，它们通过链条连接在一起，并且与链条同步运动。
踏板的移动速度通常与链条的运动速度保持一致，以确保人们能够方便地跟随踏板的运动。
自动扶梯通常还配备有安全装置，以确保乘坐者的安全。
其中包括紧急停止按钮、缓冲装置和防护栏等。
紧急停止按钮可以在发生紧急情况时立即停止扶梯运行。
缓冲装置主要用于减少扶梯停止时的冲击力，以保护乘坐者的安全。
防护栏则起到防止乘坐者意外滑落的作用。
总的来说，自动扶梯的原理是通过电机驱动链条和传动系统，将动力传输到楼梯板，使其上下运动，从而将人们快速、安全地运送至不同楼层。
同时，自动扶梯还配置各种安全装置，以保证乘坐者的安全。
自动扶梯的工作原理
自动扶梯的工作原理自动扶梯是现代城市里常见的交通工具之一，它不仅方便了人们的出行，也成为了商场、地铁站等公共场所的标志性建筑之一。
那么，自动扶梯是如何工作的呢？本文将详细介绍自动扶梯的工作原理。
一、自动扶梯的组成部分自动扶梯的主要组成部分包括：扶手、踏板、驱动系统、导轨系统、控制系统等。
1. 扶手自动扶梯的扶手通常采用橡胶或PVC材质，能够提供舒适的手感，同时也具有一定的防滑性能。
2. 踏板踏板是自动扶梯的行走部分，通常采用金属或塑料材质制成，能够承受人们的重量，并且具有一定的防滑性能。
3. 驱动系统自动扶梯的驱动系统包括电机、减速器、链条等部分。
电机是扶梯的动力来源，通过减速器将电机的转速降低，再通过链条将动力传递给扶梯的踏板。
4. 导轨系统自动扶梯的导轨系统包括上下行导轨、弯道导轨等部分。
导轨系统能够使扶梯的踏板沿着规定的轨道运行，确保人们的安全。
5. 控制系统自动扶梯的控制系统包括电控箱、传感器、开关等部分。
控制系统能够监测扶梯的运行状态，并且能够控制扶梯的启停、速度等参数。
二、自动扶梯的工作原理自动扶梯的工作原理可以分为以下几个步骤：1. 启动当人们接近自动扶梯时，传感器会感应到人们的存在，并且向电控箱发送信号，启动扶梯。
此时，电机开始转动，通过减速器将转速降低，再通过链条将动力传递给扶梯的踏板。
2. 运行当扶梯开始运行时，导轨系统会将踏板沿着规定的轨道运行。
此时，人们可以站在扶梯上，通过扶手保持平衡，随着扶梯的运行到达目的地。
3. 停止当人们到达目的地时，扶梯会自动停止。
此时，电机会停止转动，扶梯的踏板停留在目的地，等待下一批乘客的到来。
4. 安全保护在自动扶梯的运行过程中，控制系统能够监测扶梯的运行状态，并且能够控制扶梯的启停、速度等参数，确保人们的安全。
例如，在扶梯的两端，会安装有安全装置，当有人靠近时，会自动停止扶梯的运行。
三、自动扶梯的维护与保养自动扶梯是一种机械设备，需要定期进行维护与保养，以确保其正常运行和延长使用寿命。
自动扶梯工作原理
自动扶梯工作原理
自动扶梯是一种用于人们在楼梯间或公共场所垂直移动的机械设备。
它的工作原理可以概括为以下几个步骤：
1. 电动机驱动：自动扶梯通过内置的电动机进行驱动。
电动机通常位于扶梯的底部或顶部，通过齿轮和链条将动力传递给扶梯的链臂。
这使得链臂能够沿着扶梯的轨道移动。
2.链臂运动：链臂是自动扶梯的关键组件之一。
它由通过链条
相互连接的一系列金属板构成。
当电动机开始运转时，链臂会顺时针或逆时针旋转。
3.步骤装置：自动扶梯的步骤装置是由一系列平行的金属台阶
组成的，它们与链臂相互连接，并通过链臂的旋转运动沿着轨道移动。
步骤装置通常被设计为倾斜状态，以便于人们走上和走下扶梯。
4.导轨系统：为了保持扶梯的稳定性和安全性，自动扶梯通常
会配备导轨系统。
导轨位于扶梯的两侧，用于引导和支撑步骤装置和链臂的运动。
5.安全控制设备：自动扶梯上还会安装各种安全控制设备，以
确保乘坐者的安全。
这些设备可能包括紧急停止按钮、防夹手装置和重载保护装置等。
总体来说，自动扶梯的工作原理是通过电动机驱动链臂的旋转，进而带动步骤装置的移动，最终实现人们在楼梯间的垂直移动。
这种设计使得乘坐者能够方便快捷地完成上下楼的过程。
同时，安全控制设备的存在也可保障乘坐者的安全。
自动扶梯的结构原理
谢谢！
并以机械方式阻止自动扶梯向下滑行。
•梯级链安全装置：如果梯级链断裂或者发生过分伸长时，该装置将切断驱动电动机和制动器的电源。
•扶手入口安全装置：如果有异物卡入扶手入口处，该装置将立即切断驱动电动机及制动器的电源。
•限速装置：限速装置安装在减速箱的输入轴上，在自动扶梯运行速度过快时，限速装置将动作，并切 断驱动电动机和制动器的电源。
自动扶梯的构造
扶手装置
1、扶手装置的作用： 1)是人员站立位置的防护栏； 2)是保持人体上身的速度与梯级的速度一致；
2、扶手带的运行： 依靠摩擦传动，有两种：直线压带式 和 园弧压带式；
3、保证扶手的防护作用： 扶手的高度（距踏板面）不小于900，不大于1100；玻
璃护壁板---采用厚度不小于 6 的钢化玻璃，玻璃间隙不大 于4； 4、扶手带的速度：
4、在“驱动主轴”上装有左右两个“梯级驱动链轮”和一个“扶手带驱动链轮”；左右两个“梯 级驱动链轮”分别带动左右两条“梯级链”（也叫驱动链或牵引链）；一个个梯级就安装在“梯 级链”上；所以左右两条梯级链的长度必须一致，否则将造成梯级跑偏；所以左右对应的两条链 要进行配对；
5、驱动主轴上的扶手带驱动链轮带动扶手带摩擦轮，通过摩擦轮与扶手带的摩擦，使扶手带以与 梯级同步的速度运行；
自动扶梯的结构原理
制作人：唐敬
自动扶梯的构造
扶梯梯级
自动扶梯从驱动原理到结 构和垂直电梯都有很大的差别；
扶手带
其工作原理，其实就是一条 链条式的循环传送带，属于强 制式的驱动；所以一旦出现卡 阻可能造成设备的损坏；
围裙板
其工作的主要特点是：敞开 式，所以间隙处异物的卷入是 装饰板 造成人身伤害和设备损坏的主 前沿板 要危险；
自动扶梯的结构原理
自动扶梯的结构原理
自动扶梯，作为现代城市中常见的交通工具，其结构原理是怎样的呢？下面我们就来详细了解一下。
首先，自动扶梯的结构主要由步道、扶手、驱动装置和支撑结构组成。
步道通常由金属或者玻璃制成，扶手则位于步道两侧，用于乘客扶持和保持平衡。
驱动装置则是自动扶梯的“心脏”，通常由电动机、链条和轮子组成，通过电动机的驱动使链条转动，从而带动轮子旋转，实现自动扶梯的运行。
支撑结构则是整个自动扶梯的支撑框架，起到支撑和固定作用。
其次，自动扶梯的结构原理是基于轮子和链条的传动原理。
当电动机启动时，链条开始转动，轮子也随之旋转，从而带动步道上的梯级运行。
同时，扶手也随着步道的运行而不断地向上或向下移动，为乘客提供便利的扶持。
整个过程中，驱动装置起到了至关重要的作用，保证了自动扶梯的正常运行。
另外，自动扶梯的结构原理还涉及到安全装置的设计。
为了保障乘客的安全，自动扶梯通常配备有多种安全装置，如紧急停止按钮、防夹手装置、超载保护装置等。
这些安全装置能够在紧急情况下及时停止自动扶梯的运行，避免事故的发生，保障乘客的安全。
最后，自动扶梯的结构原理也需要考虑到维护保养的问题。
定期的维护保养对于自动扶梯的正常运行至关重要，只有保持良好的状态，才能确保自动扶梯的安全性和可靠性。
总的来说，自动扶梯的结构原理是基于轮子和链条的传动原理，通过驱动装置的作用实现步道和扶手的运行，同时配备有多种安全装置，保障乘客的安全，而定期的维护保养也是确保自动扶梯正常运行的重要环节。
希望通过本文的介绍，能够让大家对自动扶梯的结构原理有一个更加深入的了解。
自动扶梯工作原理
自动扶梯工作原理
自动扶梯是一种便捷的电动交通工具，常见于商场、地铁站和机场等公共场所。
它不同于传统的楼梯，能够将人们从一层楼快速地运送到另一层楼。
自动扶梯的工作原理可以分为三个关键部分：链轮系统、踏板和传动系统。
首先是链轮系统。
自动扶梯的链轮系统由一条连续的链条和一系列的链轮组成。
链条连接在扶梯的两端，形成一个闭环。
当电机启动时，链条会开始运动。
接下来是踏板。
自动扶梯的踏板是负责承载乘客的部分。
它们连接在链条上，并固定在链条的连接点上。
踏板通常是金属或者其它坚固材料制成的，具有足够的承载能力。
当链条运动时，踏板会与之同步运动。
最后是传动系统。
传动系统由电机和减速器组成。
电机提供动力，使链轮系统开始运转。
减速器则控制链轮的转速，从而确保自动扶梯平稳地运行。
在工作时，自动扶梯的电机会启动，并使链条和踏板开始运动。
当踏板沿着曲线运动时，乘客可以站在上面，随着踏板的运动一起被运送到目的地楼层。
同时，自动扶梯的传动系统会监测链条的运动，确保其运行正常并且不会出现故障。
总的来说，自动扶梯通过链轮系统、踏板和传动系统相互协作，
将乘客从一层楼运送到另一层楼。
它的主要特点是运行平稳、安全可靠，大大提高了人们的出行效率。
自动扶梯的结构和原理
· 一般要求水平段的长度最少不小于800；即至少 2个梯级
· 当H≥6m 或 V≥0.5m/s 时要求水平段至少为1200;
即至少3级
6、运载能力：
Q = V·m·β·3600/0.4
m --- 每梯级站立人数与梯级宽度有关
β--- 满载系数 β= 0.62-V
按运载能力不同分为：普通型、公共交通型 ；
造成设备的损坏因此必须在损坏的梯级到达梳齿前
使电梯停止
本装置由撞杆与安全开关组成
安装于上、下梳齿前规定的工作制动器最大制停距离之外;
6、围裙板异物保护装置
作用：
1为防止异物插入梯级与围裙板之间的间隙造成对人员伤害；
2防止梯级跑偏与梳齿错位造成设备的损坏；
在上、下水平段围裙板的背面装有安全开关
三扶手装置
1、扶手装置的作用：
1是人员站立位置的防护栏；
2是保持人体上身的速度与梯级的速度一致；
2、扶手带的运行
依靠摩擦传动有两种：直线压带式 和 园弧压带式；
3、保证扶手的防护作用：
扶手的高度距踏板面不小于900不大于1100；
玻璃护壁板---采用厚度不小于 6 的钢化玻璃
玻璃间隙不大于4；
二梯路
梯路是自动扶梯的输送线路
它主要包括：梯级与梯级链；导轨；上下转向壁；
1、梯路组成：
分为上分支和下分支； 上分支为工作分支
上曲线段 上分支
下分支为非工作分支；
上分支由：倾斜直线段；
上下曲线段； 上下水平段；
直线段
上下园弧段组成；
梯级链 张紧轮
下分支
上水平段 上园弧段
二梯路
三自动扶梯的主要潜在危险
1、传送带的整体结构是敞开的 周围的环境容易造成伤害； 2、运动部件的间隙对人体的夹持； 3、对人体的施力方向与人的重力方向不一致 容易使人倾倒； 扶手带的线速度必须与梯级相同或略大； 4、传动链的断裂； 包括传动链、梯级链、扶手带的断裂；
简述自动扶梯的原理
自动扶梯是一种用于人员运输的垂直交通设备，通常用于连接楼层之间。
它通过循环运行的链条或带轮来传递运动力，使乘客能够轻松地上下移动。
以下是自动扶梯的基本原理：
扶梯结构：自动扶梯由一个倾斜的连续金属梯级链条或带轮组成，梯级上覆盖着橡胶或金属踏板。
通常有两个平行运行的链条或带轮，一个用于上行，一个用于下行。
驱动系统：自动扶梯的驱动系统位于扶梯的底部或顶部。
它通常由电动机、减速机和链条或带轮传动组成。
电动机通过减速机驱动链条或带轮的旋转，从而带动整个扶梯运行。
扶手和栏杆：自动扶梯的两侧通常配备有扶手和栏杆，以提供乘客额外的支持和安全保护。
安全系统：自动扶梯还配备了多种安全系统，以确保乘客的安全。
这些系统包括速度监控、防滑装置、紧急停机按钮、防夹手装置等。
当自动扶梯启动时，电动机开始运转，通过传动系统将动力传递给链条或带轮。
链条或带轮的旋转使扶梯的梯级连续运动，上升或下降。
乘客站在梯级上，随着扶梯的运行，他们可以轻松地上下移动。
同时，乘客可以抓住扶手或栏杆以保持平衡和稳定。
自动扶梯的设计和运行是为了提供高效、安全和便捷的垂直交通。
在使用自动扶梯时，乘客应注意站稳，并遵守安全指示和警示。
自动扶梯的结构和运行原理
自动扶梯的结构及工作原理
一、自动扶梯的构造组成
自动扶梯主要由以下部件组成：踏板、踢板、主轮、辅轮、支架、链条和电动机等。
踏板用于人们踩踏，是扶梯上最基本的部件；踢板是一个在每个踏板下方转动的部件，它能够阻止人们在踏板上滑动；主轮和辅轮则是扶梯的核心部件，它们能够使踏板在不停止的情况下向上运动；支架则是用来支撑整个扶梯的重量的，它们通常被安装在扶梯两端。
二、自动扶梯的工作原理
电动机是自动扶梯的动力源，它驱动链条运动，链条带动主轮转动，主轮又带动辅轮旋转。
通过这种方式，踏板被运送到上方，然后再被送回底部。
而踢板则会帮助人们保持足够的稳定性，并防止在扶梯上滑动。
三、各个部件作用详解
1. 踏板：是塑料或金属制成的平板，在制造过程中需要考虑人们在上面行走时的舒适度和稳定性。
2. 踢板：防止乘客的鞋底在踏板上滑动。
3. 主轮和辅轮：用于扶梯的滑动和运动，是扶梯最重要的部件。
4. 支架：用于扶梯的支撑和固定。
5. 链条：将电动机带动的运动转移到主轮和辅轮上。
四、自动扶梯的使用安全注意事项
1. 注意自己的行走步伐，并保持稳定。
2. 避免较长时间停留在自动扶梯上，以免影响其他乘客上下扶梯。
3. 在儿童和老年人上下扶梯时，应加强照看和保护。
4. 当扶梯发生故障时，应立即向工作人员报告。
5. 不要在扶梯上奔跑或玩耍等危险行为。
自动扶梯的结构和原理完整版本
1、提升高度：
小高度—6米以下；
中高度--- 6 ~ 20 米；
大高度---- 大于20 米；
2、倾斜角：
标准为 30 ° ；
当H ≤ 6m V≤0.5m/s 时 ：倾角可≤ 35°；
当停梯时作楼梯使用，倾角可为：27.3°；
3、运行速度：
当倾角大于30°时，V≤0.5m/s;
当倾角 ≤30°时，V≤0.75m/s；
三、自动扶梯基本结构
（一）驱动装置（主机）
1）作用：提供梯级和扶手带运行的动力；
2）驱动位置：
端部驱动（采用链传动）、
中间驱动（采用齿条传动）
3）结构：包括：电动机、减速器、制动器、
传动链、驱动主轴；
A、电动机
·一般采用深槽或者双鼠笼异步电动机，具有较大的起动转矩
· 为降低起动电流，采用星—三角起动，无需调速；
讲四个内容：
1）自动扶梯工作原理 2）自动扶梯主要参数
3）自动扶梯基本结构 4）自动扶梯的检测
一、自动扶梯工作原理
（一）自动扶梯传动原理
1、自动扶梯是由两组传送带组成：
一组是链传送带---由梯级链拖动的一串的梯级；
一组是磨擦传送带---由传送胶带组成的扶手带；
2、两个传送带都由同一个“驱动主轴”拖动；
· 一般要求水平段的长度最少不小于800；（即至少 2个梯级）
· 当H≥6m 或 V≥0.5m/s 时，要求水平段至少为1200;
(即至少3级)
6、运载能力：
Q = V·m·β·3600/0.4
m --- 每梯级站立人数（与梯级宽度有关）
β--- 满载系数 β= 0.6(2-V)
按运载能力不同，分为：普通型、公共交通型 ；
简述自动扶梯的基本结构和基本工作原理
简述自动扶梯的基本结构和基本工作原理一、基本结构自动扶梯由以下几个主要部分组成：1.1 扶梯梳齿扶梯梳齿是扶梯的传动装置，位于扶梯的两侧。
其作用是通过与扶梯链条齿轮相互咬合，实现扶梯链条的运转。
扶梯梳齿通常采用特殊的合金材料制成，以提高其耐磨性和耐久性。
1.2 扶梯链条扶梯链条是连接扶梯梳齿和扶梯步的主要部件，它负责传递扶梯步的动力。
扶梯链条通常由高强度合金钢制成，具有较强的承载能力和耐磨性。
1.3 扶梯步扶梯步是乘客站立的部分，它由金属骨架和橡胶或塑料覆盖层组成。
扶梯步的表面通常带有纹理或凹凸的设计，以增加脚部与扶梯步之间的摩擦力，提高安全性。
1.4 扶手自动扶梯的扶手位于扶梯步的两侧，提供给乘客扶持和支撑。
扶手通常由金属或塑料材料制成，表面覆盖有橡胶或塑料保护层，以提供舒适的触感和防滑功能。
1.5 轨道轨道是扶梯链条和扶梯步运行的导向装置。
它通常由高强度合金钢制成，具有光滑的表面和精确的形状，以确保扶梯链条和扶梯步的稳定运行。
二、基本工作原理自动扶梯的工作原理可以简述为以下几个步骤：2.1 电机启动当乘客踏上自动扶梯时，扶梯的传动系统将收到信号，启动电机。
电机的启动将产生动力，驱动扶梯链条的运转。
2.2 扶梯链条运转电机启动后，扶梯链条开始运转。
扶梯链条通过与扶梯梳齿的咬合，将动力传递给扶梯步，使其运行。
2.3 扶梯步运行扶梯步在扶梯链条的带动下，沿着轨道上下运行。
乘客站立在扶梯步上，随着扶梯的运行，舒适地移动到目标位置。
2.4 扶手运行扶手也随着扶梯步的运行而运动。
乘客可以通过扶手获得支撑和平衡，提高乘坐的舒适性和安全性。
2.5 停止运行当自动扶梯达到设定的终点位置或者乘客离开扶梯时，电机将停止工作，扶梯链条和扶梯步停止运行。
三、小结自动扶梯是一种方便快捷的垂直运输设备，其基本结构由扶梯梳齿、扶梯链条、扶梯步、扶手和轨道等部分组成。
其基本工作原理是通过启动电机，驱动扶梯链条的运转，使扶梯步和扶手沿着轨道上下运行，从而实现乘客的垂直运输。
《自动扶梯结构原理》课件
结论
自动扶梯在城市交通中的重要性
方便快捷的垂直交通方式，改善城市人们的生活质 量。
自动扶梯的未来发展前景
随着技术的不断进步，自动扶梯将更加安全、智能 化，并适应不断变化的城市需求。
Байду номын сангаас
故障排除和维修
针对扶梯故障进行排查和修复， 确保扶梯的正常运行。
扶梯清洁和保养
定期清洁扶梯的表面和部件， 保持其良好的外观和运行状态。
发展趋势
自动扶梯的发展历程
从最初的简单结构到现代复杂多样的形式，自动扶梯不断发展和创新。
自动扶梯的新技术和应用
应用新材料和智能控制技术，提高扶梯的安全性和舒适性。
自动扶梯的发展趋势
《自动扶梯结构原理》 PPT课件
本课件将介绍自动扶梯的结构原理，包括自动扶梯的定义、分类、优点和缺 点，以及结构组成和工作原理、维护保养、发展趋势等内容。
自动扶梯的定义
自动扶梯是一种方便人们上下楼梯的交通工具，它以梯级为基本单位，由驱 动机、扶手链和轨道等组成。
自动扶梯的分类
1 按用途分类
商用扶梯和家用扶梯
2 按结构分类
直线型扶梯和弧形型扶梯
自动扶梯的优点和缺点
优点
提供便利的垂直交通，减少步行时间和劳动强度。
缺点
占用空间大，维护费用高，安全隐患存在。
结构组成
传动系统
扶手链的传动和头部驱动机的 结构和作用。
扶手带系统
扶手带的监测和控制，扶手带 的材料和制作。
轨道系统
直线型扶梯的轨道结构和弧形 型扶梯的轨道结构。
工作原理
1
扶梯启动和停止的控制原理
通过控制电机的运行来控制扶梯的启停。
自动扶梯结构原理
定期检查：每季度或半年对自动扶梯进行全面检查，包括电气系统、机械部件、安全装置等。
维修内容：根据检查结果，对损坏或磨损的部件进行更换或修复，确保自动扶梯正常运行。
维修周期：根据使用情况和部件磨损程度，确定维修周期，一般为半年或一年。
注意事项：在维修过程中，要确保安全，避免发生意外事故。同时，要保持自动扶梯的清洁和干 燥，防止锈蚀和损坏。
成
扶手带支撑装 置：由扶手支 架、扶手带支
撑板等组成
扶手带导向装 置：由导向轮、 导向板等组成
扶手带张紧装 置：由张紧轮、 张紧弹簧等组
成
梯级：自动扶梯的承载部分，用于承载乘客 驱动链：连接梯级和驱动装置的链条，确保梯级平稳运行 转向装置：改变梯级运行方向的装置，使梯级在出口和入口之间循环 梳齿板：位于自动扶梯的出口和入口，用于防止乘客跌倒或夹伤
常见故障类型：如停机、卡顿、 异响等
故障原因分析：如电气故障、 机械故障等
故障排除方法：如检查电气线 路、更换磨损部件等
预防措施：如定期保养、检查 等
遵守规定：按照规定使用自动扶梯，不要在扶梯上奔跑或跳跃 保持稳定：站在扶梯上时，保持身体稳定，不要用手触摸扶手带或梯级 携带物品：携带大件物品时，请使用升降机或电梯，不要在扶梯上携带 紧急情况：遇到紧急情况时，请立即按下紧急停止按钮，并通知工作人员
,a click to unlimited possibilities
01 单 击 添 加 目 录 项 标 题 02 自 动 扶 梯 概 述 03 自 动 扶 梯 的 结 构 组 成 04 自 动 扶 梯 的 工 作 原 理 05 自 动 扶 梯 的 维 护 与 保 养 06 自 动 扶 梯 的 安 全 使 用 规 范
保持冷静，不要惊慌失措 立即按下紧急停止按钮 通知工作人员或相关人员 遵循工作人员或相关人员的指示
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、自动扶梯分类
1、按驱动装置特点分 a、外机房式和内机房式 b、端部驱动和中间驱动 c、立式驱动和卧式驱 d、主轴外驱动和主轴内驱 e、单驱动和双驱动
中间驱动的自动扶梯
2、按牵引结构分 链条式和齿条式 3、按扶手支撑结构分 全透明式、半透明式、不透明式、直 撑式、斜撑式 4、按梯级线型分 直线型和螺旋型(Sprial、Helical） 5、按负载类型分 普通型和公共交通型（普通型和重载 型）
多坡度自动扶梯
多坡度自动扶梯
自动扶梯的构造介绍
自动扶梯是一台特种结构型式的链 式输送机和两台特殊结构型式的胶 带输送机组合的，用于不同层高间 运载人员上下的一种连续输送机械
梯
级
梯级
梯级是自动扶梯的一个重要部件，使承载 乘客的运动部件。 踏面：有一定的硬度和刚性。为安全考虑， 防滑，做成齿形。 踢板：表面为圆弧面，保证在曲线段相邻 梯级为等距离旋转滑行，使后一个
2）、设计要点
a)、具有良好刚度特性的金属结构（小 于1/1000L），热镀锌处理 b)、主驱动装置和扶手驱动装置应具有 防水和防尘措施，变开式传动为闭 式传动，导轨、链轮、滚轮上加盖 板。 c)、梯级主辅轮采用长(lifetime lubricated)和 防水措施。（如RS型双排滚球轴承）
d)、扶手导轨采用不锈钢，可防锈蚀后重 新启动时损坏扶手带，扶手带中具有钢 芯(steel-cord),可防运行中轴伸出，提 高强度 e)、在梯级链和转向端配置加热装置，用 于化雪和冰 f)、电机保护至少为IP55等级，并有较好 的功率余量，不含冷却系统 g)、自动供油系统
扶手带头部驱动装置
扶手高度
扶手高度的安全尺寸
扶手胶带
防静电装置
金属结构
安全装置
防梳齿夹异物的保护装置
安全装置
黄色边框
扶手带安全开关
扶手入口保护装置
安全装置
防逆转装置
测扶手速度装置
四、公共交通型自动扶梯 （Public Service Escalator)
发展史
1892年，乔治.韦勒(G.H.Wheeler) 发明了移动楼梯(moving stairway) 并有与现在类同的活动扶手带（但 需加油），其重要性可与奥的斯发 明的安全钳相媲美。
moving stairway
发展史
1899年，杰斯.雷诺(Jesse.Reno) 发明了用木梳结构制成运动踏面的 倾斜式（30°）“自动人行道”， 但出口无梳齿板，并于1900年将样 机设于纽约市的高架火车站。
2、重载公共交通型自动扶梯
(Heavy Duty Escalator for public Service)
1）、基本使用特征（除上述一般特征外） a)、运行的无序管理； b)、野蛮或故意捣乱乘客多； c)、安装和使用过程中，灰尘和垃圾多； d)、使用环境恶劣（潮湿、雪、盐、热、 冷） e)、每天工作时间超过20h，阵发性负载 周期短（地铁中5到10min）
自动扶梯 结构原理介绍
惠州特检
讲课内容
自动扶梯发展史 自动扶梯的主要参数 自动扶梯分类 自动扶梯构造
一、发展史
自动扶梯（Escalator)=梯级(法语scala)+电 梯（英语Elevator) 1859年，美国的内森.爱米斯 （Nathan.Ames）发明了一种“旋转式梯 级”的自动扶梯（revolving stair）。在旋 转皮带上安装梯级型木板，人到顶上跳下 来。现在看起来可笑，但给后人很大启示。
Helical Escalator
1985年，由Mitsubishi推出了“ Spiral Escalator”
2000年，由Hitachi制作推出了薄型自动扶梯，机房高从 1000mm减至555mm，倾斜段高度减去300mm。
二、自动扶梯的主要参数
1、提升高度(Rised Height)H 自动扶梯进出口两楼层板之间的垂直距离 （自动扶梯上、下水平梯级踏面之间的高 度） 2、额定速度(Rated speed)V 梯级空载运行的速度 3、倾斜角度(Angle of Inclination)α 梯级运行方向与水平面构成的夹角 4、梯级宽度(Step Width)Z 指名义宽度（指梯级承载区域的宽度）
牵引构件
梯路导轨系统
中间驱动自动扶梯的转向壁
卸荷导轨（unloading track）
驱动装置
制动器
带 式 制 动 器
盘式制动器
轴向作用的式附加制动器
驱动链断链保护装置
涨紧装置
圆弧形涨紧装置
扶手装置
1、普通公共交通型自动扶梯(General Escalator for Public Service) 1）基本使用特征 a) 属于一个公共交通系统的组成部 分，包括出口和入口处； b) 每周运行140h，且在3h内，持续 负载不少于0.5h，其载荷应达到 100%的制动载荷
2）设计要点 a)、金属结构挠度<=1/1000L b)、应有附加制动器 c)、3到4个的水平梯级 d)、最小曲率半径R>=2.6m,R>=2.0m
发展史
1911年，otis公司获得了Reno公司， 成为世界上唯一制造自动扶梯的公司。 1920年，扶梯中组合了水平梯级、 梳齿板及免润滑的扶手带新专利，从 而使扶梯真正的实用化，此后的两年 中otis就销售了350多台。
发展史
1930年，出现了金属型梯级的扶梯 1950年，有了玻璃扶手支撑 1974年，由Luna Staircase Company试制了“Helical Escalator”
木梯级
木梳齿板
木 梳 齿 结 构 的 自 动 扶 梯
发展史
1899年，西伯格(C.D.Seeberger)购买 了韦勒的活动扶手专利，且与奥的斯 公司合作制造了两台世界上最早的梯 级式自动扶梯。“Escalator”一词同时 产生，otis将该词登记了商标。一直延 续到1930年，A17.1安全规范将 “Escalator”作为公共用词为止 （A17.1首版是1921年）。
h)、上、下端应有流水收集器，下端均应 有排水道与下水道相连 i)、前沿板应选择防结冰打滑 j)、设置油水分离器，收集废油 k)、超长型且温差大地区的扶梯，其金属 结构中间应有可伸缩接头
电气控制系统
主电路
完
