数模混合仿真详细文档.

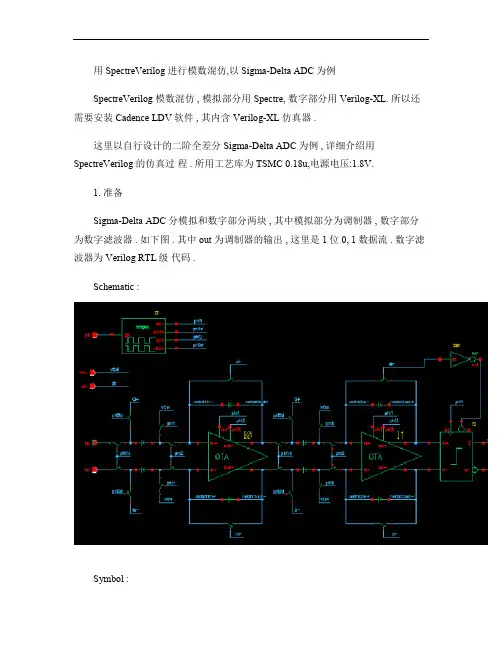

用 SpectreVerilog 进行模数混仿,以 Sigma-Delta ADC为例SpectreVerilog 模数混仿 , 模拟部分用 Spectre, 数字部分用 Verilog-XL. 所以还需要安装 Cadence LDV软件 , 其内含 Verilog-XL 仿真器 .这里以自行设计的二阶全差分 Sigma-Delta ADC为例 , 详细介绍用SpectreVerilog 的仿真过程 . 所用工艺库为 TSMC 0.18u,电源电压:1.8V.1. 准备Sigma-Delta ADC分模拟和数字部分两块 , 其中模拟部分为调制器 , 数字部分为数字滤波器 . 如下图 . 其中 out 为调制器的输出 , 这里是 1位 0, 1数据流 . 数字滤波器为 Verilog RTL级代码 .Schematic :Symbol :Verilog Code:module DigitalFilter (in2out, out, clk, clr, in;output in2out;output [`wordsize-1:0] out;input clk;input clr;input in;reg in2out;wire clk_half1, clk_half2;……Endmodule同时为了直观的观看输出结果,因此把输出的数字字转化为模拟量,这里用Verilog-A 做一个理想的 DA 转换器。

因此最好事先用 Spectre 仿真模拟部分 , 用 ModelSim 或 Verilog-XL 等仿真数字部分 . 这里假定我们已有 :1 模拟部分的原理图 (包括 Symbol;2 数字部分的 Verilog 代码 ,DigitalFilter.v, 模块名 :DigitalFilter(in2out,out,clk, clr,in;3 数字部分的 TestBench 代码 , DigitalFilter_TB.v, 模块名 : DigitalFilter_TB. 下图为最终的系统图:2. 创建数字模块的 Symbol1 新建一个 Cell, View Name为symbol, Tool: Composer-Symbol.2 画 Symbol. 简单地 , 画一个矩形框 , 添加几个 Lable, 然后添加 Pin.3 添加 Pin. 左边输入 , 右边输出 . 对于多位的 pin 可以用如 out<7:0>的样式作为 pin 的名字 . 注意 : 与模拟部分相连的多位 Pin 最好不要用一个 pin, 而要用多个 . 如下图 .4 创建对应的 Verilog 文件 . 在 symbol 编辑器中 , Design菜单 ->CreatCellView->FromCellView.会弹出的对话框 , Tool/Data Type一栏选择 Verilog-Editor, 则 To View Name会变为functional.点击 OK, 会弹出错误对话框 , 点 No. 自动弹出 VI 编辑器 , 可以看到已经生成Verilog 代码的空壳 .代码文件的路径在 VI 编辑器的标题栏上 . 下面要做的就是把我们的数字模块(不是 TestBench 的代码填进去 . 如果不想用 VI 编辑器 , 也可以用其他文本编辑器 . 复制代码时最好不要动自动生成的代码 . 经测试 , 所有代码最好放在一个文件中 .这一步之后,数字部分就会有 functional 和 symbol 两个 View 。

混合信号仿真_77908259_25107528

LAB Mixed-Signal simulation
• 目的 • 任务
– 创建各单元电路不同抽象层次的描述 – 创建顶层仿真电路(top cell schematic) – 创建用于实现mixed-signal和view switching的top cell config view – 修改config view的内容，实现view switching – 修改config view和Simulator，实现mixed-signal仿真 – 使用单元电路不同抽象层次的描述，对比仿真速度
10
顶层仿真电路
• 创建用于仿真的电路PLL_SIM schematic
11
查看单元描述
在library manager下可查看各单元各个层次的描述：行为描述：veriloga view, function view 晶体管级描述: schematic view
请分析各单元的veriloga view的内容, 尽量去理解代码;
19
Mixed-signal仿真
• 特别地, 在config中将Fdiv_20配置为functional view时, 就形成了数模混合仿真, 此时要将simulator由spectre修改为spectre-Verilog, 并且设置模拟/数字接口特性
Step 1
设置完simulator后, 到simulation->options->digital…下面察看verilog仿真工具的设置，服务器默认verilog.vmx，不用修改
View switching
后面的仿真设置与通常的一样只是现在各单元用于仿真的view可根据仿真速度的要求通过top cell config view来选择切换. 比如Fdiv_20可选择 veriloga或 schematic

veriloga基础语法

veriloga基础语法VerilogA是一种硅谷团队开发的建模语言，它被广泛应用于集成电路(IC)的设计和仿真中。

本文旨在介绍VerilogA的基础语法。

1. 模块声明在VerilogA中，每个模块都需要进行声明。

声明的语法如下：module 模块名(输入端口1,输入端口2,...输入端口n,输出端口1,输出端口2,...输出端口m);<模块定义代码>endmodule其中，模块名可以由字母、数字和下划线组成，不能以数字开头；输入端口和输出端口可以是标量或向量。

2. 参数声明VerilogA允许在模块中声明参数，以便在实例化时进行配置。

语法如下：parameter 参数名 = 值;参数可以通过assign语句进行连接，也可以在实例化时进行配置。

3. 变量声明在VerilogA中，可以使用不同的变量类型进行声明，如实数、整数、布尔值等。

real: 实数类型，用于存储实数值。

integer: 整数类型，用于存储整数值。

boolean: 布尔类型，用于存储真/假值。

语法如下：real 变量名;integer 变量名;boolean 变量名;4. 函数和任务在VerilogA中，可以使用函数和任务来实现特定的功能。

函数是一段可重用的代码，它接收输入参数并返回一个值。

函数的语法如下：function 返回类型函数名(输入参数);<函数定义代码>return 返回值;endfunction任务是一段可重用的代码，不返回值，但可以通过参数进行输入和输出。

任务的语法如下：task 任务名(输入参数);<任务定义代码>endtask5. 运算符VerilogA支持各种常见的数学和逻辑运算符，如加减乘除、取余、与或非等。

加法运算符：+减法运算符：-乘法运算符：*除法运算符：/取余运算符：%与运算符：&&或运算符：||非运算符：!6. 控制结构在VerilogA中，可以使用if-else、for、while等控制结构来实现条件判断和循环。

（完整word版）Verilog-A30分钟快速入门教程.docx

（完整word版）Verilog-A30分钟快速入门教程.docxVerilog-A 30分钟快速入门教程进入正题，学了几天的Verilog-A，平台是Agilent ADS，主要参考“ Verilog- AMS Language Reference Manual”和ADS的帮助文档。

现在的状态算是入门了，写了个简单的PLL。

总结这几天的学习，觉得效率太低，我以前有一定 Verilog 基础，研一时学过一点 VHDL-AMS ，学到现在这个状态应该半天就够了；入门的话， 30 分钟足矣；跟着这个教程走，你会很快了解和熟悉Verilog-A 。

（前提是有一定的Verilog 基础和电路基础）1、基尔霍夫定律撑起了整个电路学的大厦（当然也可以认为基尔霍夫定律只是麦克斯韦方程的简化版），作为模拟电路描述语言Verilog-A ，同样将基尔霍夫定律作为其基本，最重要的两个概念便是流量(Flow) 和位 (Potential) ，在电学里是电流和电压，在力学里可以是力和距离，在热学里可以是功率和温差，等等。

在Verilog-A中，你可以将电阻电容电感等器件用一个方程式来表述，比如I(out) <+ V(out)/R ，这样就产生了一个电阻，最后 Verilog-A 仿真器会用某种算法( 迭代是最常见的 ) 将 I(out) 和 V(out) 求解出来，然后根据这个解去算下一个时刻的 I 、V 等，当然这仅仅是指时域仿真。

2 、下面讲Verilog-A的语法：begin end //相当于C语言的一对大括号，与Verilog同if ( expression ) true_statement ;[ else false_statement ; ] //与Verilog同case ( expression ) case_item { case_item } endcasefor ( procedural_assignment ; expression;procedural_assignment ) statement//case与for语句都跟Verilog、C语言类似cross( expr [, dir [, time_tol [, expr_tol ]]] );//cross 用来产生一个 event ，如：@(cross(V(sample) -2.0, +1.0))//指 sample 的电压超过 2.0 时触发该事件，将会执行后面的语句，+1.0 表示正向越过， -1.0 则相反ddt( expr )// 求导，如：I(n1,n2) <+ C * ddt(V(n1, n2)); //表示了一个电容idt( expr ,[ ic [, assert [, abstol ]]] ) //积分，如：V(out) <+ gain * idt(V(in) ,0) + gain * V(in);// 比例积分，式中的 0 表示积分的初值transition( expr [, time_delay [, rise_time [, fall_time [, time_tol ]]]] )// 将 expr 的值 delay一下并指定上升下降沿时间，相当于一个传输门laplace_zp( expr ,ζ ,ρ)将expr 进行拉普拉斯变换，具体表达式参看相关文献，还有laplace_zd()等数据类型：integer 、real ，另外就是 discipline ，不知道怎么翻译比较好，比如说它将电压电流这两个nature 类型作为一个discipline ，这些都在disciplines.vams这个头文件里建好了，编程时要`include "disciplines.vams"。

SpectreVerilog软件做数模混合仿真简单教程

SpectreVerilog软件做数模混合仿真简单教程1、首先是建立仿真单元（如：MIX_SIM）
2、建立config文件，如下图所示，点击OK。

在出现下图表中点击Browse，选择好cell的View=schematic，然后点击OK
然后分别按下面图示操作。

3、打开MIX_SIM的config文件，如下图所示。

4、设置模数转换以及数模转换接口，注意下图所示的设置方法要求数模模数转换接口处用的是functional，设置才有效。

5、打开模拟仿真器，选择模拟软件工具为SpectreVerilog，并填好用于仿真的目录。

6、选择仿真模型库
7、如果需要添加仿真激励信号，按下图操作，加入激励信号，保存退出。

8、选择仿真模式，瞬态仿真的话填入仿真时间以及步长设定。

9、选择探测信号，接着选择出网表并运行仿真。

混合信号仿真入门,VerilogA

混合信号电路设计 Verilog－A介绍
a
1
主要内容
混合信号电路设计介绍
Verilog－A概述
Verilog－A应用
开关电容积分器射频电路仿真
a
2
混合信号电路设计流程
a
caden3 ce
设计方法
a
cade4nce
时间安排
a
cade5nce
建立行为模型？
从顶向下的设计
缩短设计周期
module
<->
analog
<->
electrical
<->
<+
<->
Verilog
module always reg <=
a
10
基本行为描述
线性非线性分段线性积分微分事件驱动
a
11
模拟运算符
时间微分：ddt 时间积分：idt 时间延迟：delay Laplace变换：laplace_zp Z变换：zi_zp 离散滤波：transition，slew 模拟事件：timer，cross
a
Lau1w7 ers
Miller运放
a
18
Miller运放行为模型
a
19
仿真比较
a
Lau2w0 ers
射频电路仿真瓶颈
a
cad2e1nce
仿真策略
a
cad2e2nce
DCM (特征提取建模）
由精确仿真结果生成Verilog－A模型基于模板，易于使用纯表格模型，仿真时间短，精度可靠
a
23
DCM
a
cad2e4nce

veriloga语法 electrical
