电磁流量计安装及调试规程完整
天康电磁流量计安全操作及保养规程
天康电磁流量计安全操作及保养规程天康电磁流量计是一种广泛应用于化工、制药、环保、食品等领域的流量测量仪器，其具有高精度、可靠性强等优点，深受用户的青睐。
然而，在长期的使用过程中，如果没有正确的操作和保养，会影响仪器的精度和寿命，甚至对人身安全造成威胁。
因此，为了让用户更好地使用天康电磁流量计，本文将从安全操作和保养两方面出发，为大家提供一套完整的规程。
一、安全操作规程1.使用前须知在使用天康电磁流量计前，应认真阅读使用说明书，并确保了解以下安全注意事项：1.1 电磁流量计安装时必须接地。
1.2 产品应该安放在极端温度范围以内。
1.3 推荐使用脉冲输出信号时，将接地电路和信号线隔离。
1.4 推荐使用脉冲电池电源时，禁止将电源正负极相连。
1.5 不允许把涉及到的管线直接变形或者改动。
2.安装及调试2.1 电磁流量计应安装在室内或防护设施内，避免受日晒雨淋。
2.2 安装电磁流量计时，应保证仪表处于水平状态，以确保测量的准确性。
2.3 当电磁流量计在管道中不能采取垂直安装时，应安装在有效管道截面积的中心位置。
2.4 在调试过程中，注意安全，禁止使用尖锐工具直接接触仪表元件，以免对元件造成损坏，必要时，应用吸吮方式连接接头。
3.使用注意事项3.1 在使用电磁流量计时，应保持仪表周围空气的清洁干燥，禁止将其安装在有尘土、腐蚀性物质和强磁场的环境中。
3.2 常规清理除尘时，必须先拆卸电池，禁止将其用水直接冲洗或者浸泡在水中。
3.3 禁止使用物品割裂防护外壳或铜管线，以免发生气体渗漏。
3.4 禁止在高温、高湿的环境下使用电磁流量计，以免损坏元件。
3.5 电磁流量计的指示灯亮起，说明电机转速较高，此时应停止使用并注意维护。
二、保养规程1.日常维护1.1 每天应检查电磁流量计，确保其正常运转，若有异常，应及时处理。
1.2 电磁流量计应经常进行清洗，以保证其成分的纯度不受影响。
1.3 对电磁流量计及其附件进行定期清洗和漆面处理，以保持电磁流量计的外观干净整洁。

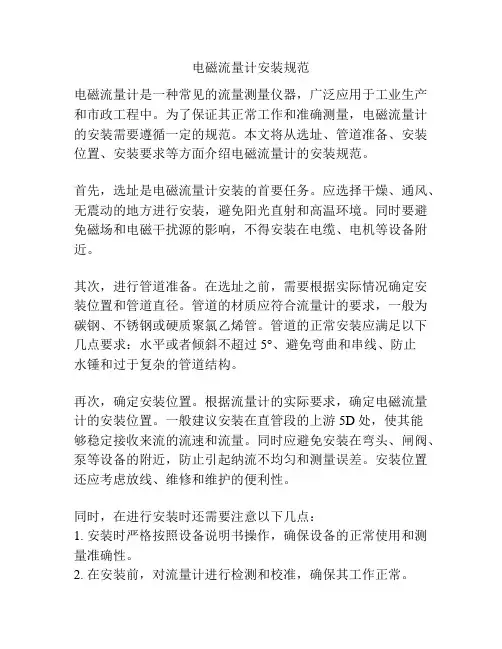

电磁流量计安装规范
电磁流量计安装规范电磁流量计是一种常见的流量测量仪器，广泛应用于工业生产和市政工程中。
为了保证其正常工作和准确测量，电磁流量计的安装需要遵循一定的规范。
本文将从选址、管道准备、安装位置、安装要求等方面介绍电磁流量计的安装规范。
首先，选址是电磁流量计安装的首要任务。
应选择干燥、通风、无震动的地方进行安装，避免阳光直射和高温环境。
同时要避免磁场和电磁干扰源的影响，不得安装在电缆、电机等设备附近。
其次，进行管道准备。
在选址之前，需要根据实际情况确定安装位置和管道直径。
管道的材质应符合流量计的要求，一般为碳钢、不锈钢或硬质聚氯乙烯管。
管道的正常安装应满足以下几点要求：水平或者倾斜不超过5°、避免弯曲和串线、防止水锤和过于复杂的管道结构。
再次，确定安装位置。
根据流量计的实际要求，确定电磁流量计的安装位置。
一般建议安装在直管段的上游5D处，使其能够稳定接收来流的流速和流量。
同时应避免安装在弯头、闸阀、泵等设备的附近，防止引起纳流不均匀和测量误差。
安装位置还应考虑放线、维修和维护的便利性。
同时，在进行安装时还需要注意以下几点：1. 安装时严格按照设备说明书操作，确保设备的正常使用和测量准确性。
2. 在安装前，对流量计进行检测和校准，确保其工作正常。
3. 在安装过程中，要仔细检查密封件和密封面，确保其完好，并采取防护措施以防止泄漏。
4. 安装时，要合理使用防磁屏蔽，避免外界磁场对流量计的影响。
5. 安装完成后，要对整个系统进行清理，确保无杂质和污物进入流量计。
最后，安装完成后需进行系统的调试和检测。
在进行调试前，应检查安装是否合理和正确，确认参数设置是否正确。
然后进行仪表和管路的压力测试，并进行流量校验和零点调整。
最后，将电磁流量计的输出信号连接到显示设备或控制系统，进行整个系统的功能测试。
总之，电磁流量计的安装规范是保证其测量准确性和稳定性的重要保障。
在进行安装时，需要从选址、管道准备、安装位置和安装要求等方面进行合理规划和操作，确保流量计能够正常工作。
电磁流量计的安装方法
电磁流量计的安装方法
电磁流量计的安装方法主要包括以下步骤：
1.选择安装位置：选择一个合适的位置安装电磁流量计。
一般来说，应选择在流体流速稳定、无气泡和颗粒物干扰的位置。
安装位置应避免强电磁干扰和振动。
2.准备工作：在安装位置上开孔，并清洁好安装区域，确保没有杂物或尘埃。
3.安装传感器：将电磁流量计的传感器安装在开孔位置上，使用螺栓或其他固定装置固定好。
4.连接管路：将电磁流量计与管路连接，确保连接紧密，无泄露。
5.接线连接：根据电磁流量计的接线要求，将信号线和电源线连接好。
6.校准和测试：根据电磁流量计的使用说明，进行校准和测试，确保测量精度和准确性。
7.进行保护措施：对电磁流量计进行合适的保护措施，如安装避雷器、防护罩等。
8.监测和维护：定期监测电磁流量计的运行状态，如有异常及时维修和保养。
需要注意的是，在安装电磁流量计之前，应仔细阅读产品的安装说明和操作手册，并严格按照要求进行安装。
如果对安装操作不熟悉，建议咨询专业人士或生产厂家。

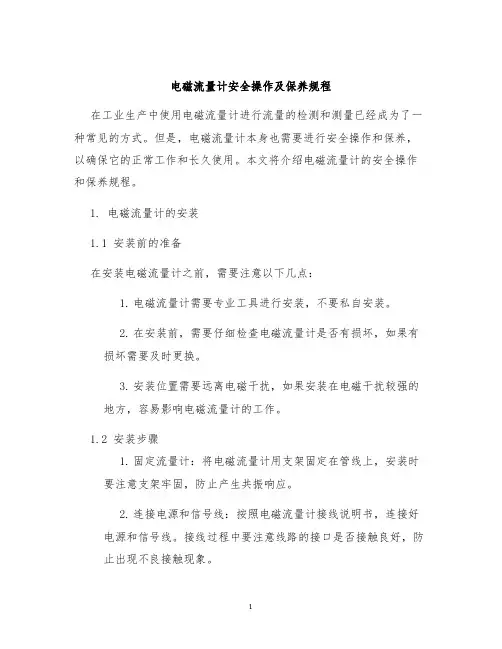

电磁流量计安全操作及保养规程
电磁流量计安全操作及保养规程在工业生产中使用电磁流量计进行流量的检测和测量已经成为了一种常见的方式。
但是，电磁流量计本身也需要进行安全操作和保养，以确保它的正常工作和长久使用。
本文将介绍电磁流量计的安全操作和保养规程。
1. 电磁流量计的安装1.1 安装前的准备在安装电磁流量计之前，需要注意以下几点：1.电磁流量计需要专业工具进行安装，不要私自安装。
2.在安装前，需要仔细检查电磁流量计是否有损坏，如果有损坏需要及时更换。
3.安装位置需要远离电磁干扰，如果安装在电磁干扰较强的地方，容易影响电磁流量计的工作。
1.2 安装步骤1.固定流量计：将电磁流量计用支架固定在管线上，安装时要注意支架牢固，防止产生共振响应。
2.连接电源和信号线：按照电磁流量计接线说明书，连接好电源和信号线。
接线过程中要注意线路的接口是否接触良好，防止出现不良接触现象。
3.连接管道：将管道与电磁流量计连接，注意密封性。
4.校正：安装完成后需要进行校正，具体方法可参考电磁流量计使用说明书。
2. 电磁流量计的安全操作2.1 电磁流量计的运作条件1.电源：电磁流量计需要稳定的电源，进行电源接线前需要先检查电源是否稳定。
2.温度：电磁流量计在使用时要注意环境温度，过高或过低的温度会影响电磁流量计的工作。
3.液体性质：电磁流量计仅适用于一定范围内的液体，不能用于不适合的液体。
2.2 需要注意的安全事项1.禁止私自拆卸电磁流量计：如果需要进行维修或更换操作，需找专业人员操作。
2.禁止用颜色标记管道：标记液体流动方向及流量时，不要使用颜色等标记方法，避免对电磁流量计信号的干扰。
3.防止液体波动：管道液位变化或液体波动会影响电磁流量计的工作，需进行稳流处理。
4.防止电源波动：电源不稳定会影响电磁流量计的工作，尽量避免电源波动。
3. 电磁流量计的保养3.1 日常保养1.定期检查：定期检查电磁流量计的工作情况，发现问题及时处理。
2.清洗：电磁流量计需要清洗，清洗时要注意强碱、强酸等对电磁流量计的损害。
仪器操作流程电磁流量计的安装与调试程序
仪器操作流程电磁流量计的安装与调试程序仪器操作流程——电磁流量计的安装与调试程序电磁流量计是一种广泛应用于各个行业的流量测量仪器，其准确可靠的测量结果对生产过程的监控和优化具有重要意义。
然而，要确保电磁流量计的测量结果准确可靠，需要进行正确的安装和调试。
本文将介绍电磁流量计的安装与调试程序，以确保其正常工作和准确测量。
一、准备工作在进行安装和调试之前，需要做好以下准备工作：1. 了解电磁流量计的基本原理和工作方式，熟悉其技术参数和使用要求；2. 根据实际需要选择合适的电磁流量计型号，并购买所需的安装材料和工具；3. 对安装地点进行勘察，确保具备良好的环境条件和安全性；4. 了解安装地点的管道尺寸、材质等相关信息，以便选择正确的安装方式；5. 阅读电磁流量计的安装和调试说明书，熟悉安装步骤和注意事项。
二、安装程序根据电磁流量计的安装和调试说明书，按照以下步骤进行安装：1. 确定安装位置：根据实际需要和安装要求，选择合适的位置安装电磁流量计。
应确保安装位置便于维修和保养，并远离电磁干扰和振动源。
2. 安装传感器：将传感器与管道连接，确保连接口的密封性和稳固性。
安装过程中要注意避免传感器受到外力损坏。
3. 连接导线：将传感器的导线连接到变送器，并确保连接牢固可靠。
注意导线的防护和绝缘，避免短路和漏电等问题。
4. 安装变送器：根据安装要求，将变送器固定在合适的位置。
注意对变送器的防护和接地，确保工作稳定和安全可靠。
5. 连接电源：按照电磁流量计的电源要求，连接电源线，并进行必要的接地处理。
注意电源线的绝缘和防护。
三、调试程序安装完成后，需要进行相应的调试程序，以确保电磁流量计的正常工作和准确测量。
1. 系统检查：首先进行整个系统的检查，包括电源、导线连接、传感器和变送器的工作状态等。
确保系统处于正常工作状态。
2. 参数设置：根据实际需要和流量计的技术参数，进入设置界面，进行相应的参数设置。
包括单位选择、流速范围、温度补偿等参数的设置。
电磁流量计的水平安装介绍
电磁流量计的水平安装介绍1.安装位置选择：在进行水平安装之前，首先需要选择一个合适的安装位置。
通常情况下，应该选择流速稳定的位置，避免管道中有明显的涡流和气泡。
同时，还需要注意避开磁性物质和强电磁干扰源，以免影响电磁流量计的测量准确性。
2.安装方法：步骤一：测量管道尺寸和材质，确保电磁流量计与管道的连接口径一致。
安装电磁流量计之前，要先准备好管道与流量计之间的法兰连接。
步骤二：将电磁流量计的法兰与管道的法兰连接，拧紧螺栓，确保连接牢固。
在拧紧螺栓的过程中，要注意均匀施力，避免产生不平衡的力，造成电磁流量计的损坏。
步骤三：连接电磁流量计的导线和接地线。
导线的连接应该牢固可靠，接地线应该与管道接地良好。
3.安装注意事项：3.1安装后要进行仪器的仪表测试，检验并调整位置和距离，确保测量准确。
3.2安装过程中要注意防止外界物体（如灰尘、水滴等）进入电磁流量计内部，以免影响测量准确性。
3.3安装前要对管道进行清洗，以确保管道内部无杂质和污物，避免对电磁流量计的影响。
3.4安装时需要提前做好防护措施，避免因人为不慎而对电磁流量计造成损坏。
3.5安装后，应定期对电磁流量计进行检查和维护，确保其长期稳定工作。
总结：电磁流量计的水平安装过程需要选择合适的安装位置，根据流量计的尺寸选择合适的法兰，进行紧固连接，同时需要注意导线和接地线的连接。
在安装过程中，需要注意防止外界物体进入流量计内部，对管道进行清洗，做好防护措施，并定期进行检查和维护。
只有在正确进行水平安装的前提下，电磁流量计才能够正常工作，并准确测量流体的流量。
电磁流量计安装规范
—不同规格型号的电磁精度不同
±1%————————K300
± 0.5%———————K450
±0.3%——————— IFM4080,OPTIFLUX4100
传感器
＋ 连接电缆
分体型电磁流量计（F）
转换器
电磁流量计由传感器、转换器、电缆连接线三部分组成，缺一不可。 如电缆连接线很短，安装在流量计壳体内，传感器与转换器组成一体 为一体型流量计。 如传感器与转换器分开独立安装，则称分体型电磁流量计。
注：切记电缆连接线也是电磁流量计的重要组成部分。 电磁流量计安装规范
电磁流量计
电磁流量计安装规范
内容摘要
一、电磁流量计的原理图 二、电磁流量计的安装要求 三、流量计的三要素和参数分析 四、流量计各部分组件解析 五、电磁流量计的检测与实验 六、电磁流量计出现的故障及处理方法
电磁流量计安装规范
1.1电磁流量计三大组成部分
连接电缆
转换器
传感器
一体型电磁流量计（C）
电磁流量计安装规范
2.13、可以水平、垂直安装，但要保证与测量管道同轴， 并保证测量管道内充满液体
电磁流量计安装规范
2.14、在安装流量计的管道应该有可切断管道内介 质的阀门，方便流量计的日常检修、维护。工艺不 允许流量中断时，可在安装流量计的管道上加旁通 管道
电磁流量计安装规范
2.15、流量计安装在通风处，避免日晒雨淋，环境温度应 在-20—+60℃，相对湿度小于85％
电磁流量计安装规范
2.9、流量计安装时应先将法兰焊好后，再安装流量计，不 能直接带流量计传感器直接焊接法兰，以免焊渣将内衬烧坏
电磁流量计安装规范
2.10、转换器和传感器之间的信号线不能大于50m，且信号线必须 用镀锌管套穿 2.11、为避免负压，传感器不能安装在泵进口，而应安装在泵出口 2.12、传感器在塑料管道上或有绝缘衬里的管道上安装，传感器两端 必有接地环、或接地法 兰或带有接地的电极 短管
仪器操作流程电磁流量计的校准与使用流程
仪器操作流程电磁流量计的校准与使用流程仪器操作流程：电磁流量计的校准与使用流程电磁流量计作为一种常用的流量测量仪器，广泛应用于工业生产和科学研究领域。
正确的校准和使用流程对于保证测量结果的准确性和可靠性至关重要。
本文将介绍电磁流量计的校准与使用流程，以供参考。
一、电磁流量计的校准流程校准电磁流量计前，首先需要准备以下工具和设备：标准流量计、标准电流发生器、测试用导线、校准尺子等。
然后按照以下步骤进行校准：1. 确认校准环境：校准环境应保持稳定，无强磁场和强电场的干扰，并确保电源电压稳定。
2. 连接电源和信号线：将电磁流量计正确连接至电源和信号线，确保接线牢固。
3. 设置电磁流量计参数：根据实际需要，在电磁流量计上设置相应的参数，如流速单位、温度补偿等。
4. 设置标准流量计和发生器：将标准流量计和电流发生器连接至电磁流量计的输入端，并根据设定需求设置标准流量计的流速和电流输出。
5. 进行零点校准：将电磁流量计工作在零点流速下，记录电磁流量计的输出信号。
6. 进行量程校准：将电磁流量计工作在满量程流速下，记录电磁流量计的输出信号。
7. 制作校准曲线：根据校准数据，绘制电磁流量计的校准曲线，以后根据校准曲线进行测量时进行修正。
8. 检查校准结果：校准完成后，仔细检查校准结果是否符合要求，如有偏差需要重新进行校准或调整。
二、电磁流量计的使用流程校准完成后，可以进行电磁流量计的正常使用。
下面是电磁流量计的使用流程：1. 安装电磁流量计：根据设备和管道的要求，正确安装电磁流量计，并连接相应的电源和信号线。
2. 设置电磁流量计参数：根据实际需要，在电磁流量计上设置相应的参数，如流速单位、温度补偿等。
3. 开关机操作：按照电磁流量计的说明书，正确操作电磁流量计的开关机功能。
4. 选择测量模式：根据测量需求，选择电磁流量计的不同测量模式，如正反向测量、累积流量等。
5. 开始测量：根据需要，打开或关闭电磁流量计的阀门，开始进行流量测量。
电磁流量计怎么用
电磁流量计怎么用电磁流量计是一种用于测量管道内液体流量的常见设备，它通过应用法拉第电磁感应原理来确定导电液体内的流速。
使用电磁流量计可以实现准确的流速测量，适用于各种工业应用领域。
下面将详细介绍电磁流量计的使用方法。
步骤一：安装电磁流量计1.将电磁流量计安装在要测量的管道上。
确保安装方向正确，传感器与管道呈90度角，并且没有倾斜。
2.确保电磁流量计的电气连接正确，接好电源线和信号线。
3.对电磁流量计进行初始化设置，如输入流体参数、管道直径等。
步骤二：设置流量计参数1.打开流量计设备的电源，进入设备设置菜单。
2.在设备设置菜单中，输入流体密度、流速范围，根据实际情况设置输出信号类型和量程。
3.确认设备参数设置无误后保存并退出设置菜单。
步骤三：校准电磁流量计1.使用标准流量计或知名流速测量仪器对电磁流量计进行校准。
2.根据实际测量情况，对电磁流量计进行手动或自动调零和调校。
3.确认校准结果准确无误后，即可进行正式的流量测量。
步骤四：实际使用1.开启电磁流量计的测量功能，观察流速显示。
2.监测流速变化，根据需要调整参数或操作。
3.定期清洁和维护电磁流量计，确保其长期稳定的测量性能。
注意事项1.电磁流量计只适用于导电液体的流速测量，不适用于非导电液体或气体。
2.在使用过程中，避免电磁流量计受到强磁场干扰，影响测量准确性。
3.定期对电磁流量计进行检查和校准，确保测量结果的准确性和可靠性。
通过以上步骤，您可以成功地使用电磁流量计进行准确的流速测量，为工业生产和流程控制提供可靠的数据支持。
电磁流量计操作规程
电磁流量计操作规程1.引言电磁流量计是一种应用广泛的流量测量仪器，能够准确测量多种介质的流量。
为了保证电磁流量计的正常操作和准确测量，请按照以下规程进行操作。
2.设备准备在操作电磁流量计之前，请确保以下设备已经准备齐全：- 电磁流量计主机- 电磁流量计传感器- 测量管道- 电源线和信号线- 配套软件（如有需要）3.安装和连接3.1 安装传感器根据实际测量需求，选择合适的位置安装电磁流量计传感器。
确保传感器安装垂直，并且没有任何物体阻挡。
3.2 连接电源和信号线将电源线和信号线按照正确的接线方式连接到电磁流量计主机和传感器上，确保连接牢固、不松动。
4.仪器开机按下电磁流量计主机上的电源开关按钮，待电磁流量计系统启动完毕后，进入操作界面。
5.参数设置在电磁流量计主机的操作界面上，根据实际测量需求，设置以下参数：- 流量单位：选择合适的单位，如立方米/小时、升/分钟等。
- 密度和温度补偿：如需测量液体的密度和温度，请设置相应的补偿参数。
- 输出信号类型：根据需要选择合适的输出信号类型，如模拟信号、数字信号等。
6.校准和调试6.1 确认传感器位置根据实际测量需求，确认传感器的位置是否合适。
如需要更改传感器位置，请先关闭电磁流量计系统。
6.2 零点校准在正常流量为零的情况下，按照电磁流量计主机的操作指南，进行零点校准。
确保校准过程中无干扰物进入传感器。
6.3 流量校准在已知流量的情况下，按照电磁流量计主机的操作指南，进行流量校准。
确保校准过程中测得的流量值与实际值相符。
7.实际测量7.1 打开流体介质供应根据实际需求，打开流体介质供应的阀门，使介质开始流动。
7.2 观察测量结果在电磁流量计主机的操作界面上，观察测量结果。
记录并保存数据，以备后续分析。
8.维护和保养8.1 定期清洁定期检查电磁流量计传感器是否有积尘或污垢，如有需要，请使用柔软的布或海绵进行清洁。
8.2 定期校准根据使用情况和要求，定期进行零点校准和流量校准，确保测量的准确性。
电磁流量计使用方法
电磁流量计使用方法一、仪表安装1.安装位置：电磁流量计应安装在水平或垂直的管道上，避免管道倾斜或倒置，影响测量准确性。
2.仪表与管道连接：将电磁流量计与管道连接时，要确保连接部位密封可靠，避免漏水或漏气。
3.电磁流量计的安装长度：根据实际需求，确定电磁流量计的安装长度，要避免过长或过短，以免影响测量精度。
4.仪表电源：根据电磁流量计的功率要求，接通仪表的电源，确保正常工作。
二、仪表校准1.校准前准备：确定好校正系数和单位，根据需要选择合适的校准方法和装置。
2.校准流量计：用标定流量计或标准流量计对电磁流量计进行校准，根据校准结果，确定测量范围和准确度。
3.校准参数设置：根据校准结果，将相关参数输入到电磁流量计的控制系统中，并进行保存。
4.校准记录：将校准结果进行记录，包括校准前后的流量计读数、误差等信息，以备查验。
三、仪表操作1.打开电源：接通电磁流量计的电源，确保电源正常。
2.选择工作模式：根据实际需求，选择合适的工作模式，如正常测量模式、累积模式等。
3.参数设置：根据实际要求，设置相关参数，包括单位、量程、补偿等。
4.开始测量：根据仪表操作说明，开启测量功能，观察电磁流量计的读数。
5.数据记录：根据需要，将测量结果进行记录，包括日期、时间、流量数值等信息。
6.故障处理：如果出现异常情况或故障，及时查找原因，进行处理，避免测量结果的误差。
四、维护保养1.定期检查：定期检查电磁流量计的外观和内部结构，避免灰尘、腐蚀物等对仪表的影响。
2.清洗维护：根据使用情况，定期清洗电磁流量计，防止积存物的影响。
3.校准频率：根据国家和行业标准，规定电磁流量计的校准周期，及时进行校准，确保测量结果的准确性。
4.备件更换：定期更换电磁流量计的关键零部件，避免老化或磨损导致的测量不准确。
电磁流量计的使用方法主要包括仪表安装、校准、操作和维护保养四个方面。
正确安装电磁流量计、定期校准仪表参数、按要求操作和及时维护保养是保证测量准确性的关键。
电磁流量计安装规范
电磁流量计安装规范一、 传感器的安装规范 1、 安装场所的要求 通常电磁流量传感器外壳防护等极为 IP68（GB 4208 规 定的沉浸级），对安装场所有以下要求。
1） 测量混合相流体时，选择不会引起相分离的场所；测量 双组分液体时，避免装在混合尚未均匀的下游；测量化学反 应管道时，要装在反应充分完成段的下游； 2） 尽可能避免测量管内变成负压； 3） 选择震动小的场所，特别对一体型仪表； 4） 避免附近有大电机、大变压器等，以免引起电磁场干扰； 5） 易于实现传感器单独接地的场所； 6） 尽可能避开周围环境有高浓度腐蚀性气体； 7） 环境温度在－25/－10～50/600℃范围内，一体形结构温 度还受制于电子元器件，范围要窄些； 8） 尽可能避免受阳光直照；2、安装直管段的要求 首先注意传感器本身不能作为荷重支撑点， 它不能支撑比邻 的工作管道，应有夹持它的管道承重。
为获得正常测量精确度，电磁流量传感器上游也要有一定长度直管 段，但其长度与大部分其它流量仪表相比要求较低。
90º弯头、T 形 管、同心异径管、全开闸阀后要离传感器进口端法兰连接面 5 倍直径 （5D）长度的直管段，不同开度的阀则需要 10D；下游直管段为（2～ 3）D；但要防止蝶阀阀片伸入到传感器测量管内。
各标准或检定规程 所提出上下游直管段长度亦不一致，汇集如表 2 所示，要求比通常要 求高。
这是由于为保证达到当前 0.5 级精度仪表的要求。
标准或检定规程号 扰流件名称 ISO 6817 9104 弯管、形管、全 5D 开闸阀、渐扩管 上 或制造 游 渐缩管 厂规定 其他各种阀 未提要 下游 各类 求 5D 求 直管 10D 未提要 2D 2D 10D 可视作 5D 10D 10D B7554 12007 198 ISO JIS ZBN JJG3、安装位置和流动方向 传感器安装方向水平、垂直或倾斜（流体必须水平或倾斜向上方 向流动）均可，不受限制。
电磁流量计安装使用说明
电磁流量计安装使用说明一、安装部分：1.安装环境选择：电磁流量计应安装于干燥、不受震动和强电磁干扰的地方，远离强磁场和电磁干扰源。
2.安装位置选择：应选择直管段空间较长的位置进行安装，避免安装在弯头、泵进口处或其他影响流动稳定的位置。
3.安装方向选择：电磁流量计有方向性要求，所以在安装时应根据箭头方向指示进行安装。
4.安装前准备：（1）确认安装位置是否已经平整并进行必要的清洁。
（2）确认电磁流量计与过程管道直径一致。
（3）确认电磁流量计的防护等级是否符合现场要求。
（4）准备好所需的安装工具和支架。
二、安装步骤：1.先将电磁流量计放在合适的支架上，并使用螺栓或螺钉进行固定。
确保仪表安装牢固且不产生过大的震动。
2.将电磁流量计与过程管道进行连接。
连接时应使用合适的密封垫片或密封剂，确保连接口处不会出现泄漏现象。
3.安装好后，检查连接处是否紧固，并确保连接处没有松动和渗漏的情况。
如有发现问题，请及时处理。
4.进行电缆的连接。
根据电磁流量计的要求，将电缆的导线与仪表的对应接线端子进行连接。
5.对电缆进行保护。
使用合适的电缆保护套管或其他方式，保护电缆免受机械损伤、湿气侵入等情况的影响。
三、使用部分：1.供电：接通电源，并确认电源电压是否与电磁流量计的额定电压相符。
2.参数设置：根据实际需求，设置电磁流量计的参数，如量程、单位、输出信号类型等。
有些电磁流量计还可以进行一些校准和调整操作，根据具体型号的说明进行相应的设置。
3.检测和校准：确保电磁流量计工作正常后，可以进行检测和校准。
可以通过与其他流量计进行比对，或使用标准流速来验证仪表的准确性。
4.预热和启动：在启动电磁流量计之前，需要进行预热，一般要求预热时间为20-30分钟。
预热后，方可启动电磁流量计进行工作。
5.监测和记录：在电磁流量计正常运行期间，应随时监测和记录流量数据。
可以使用仪表自带的数据记录功能，或使用外部数据记录设备进行记录。
6.维护和保养：定期对电磁流量计进行检查、维护和保养。
电磁流量计内校规程
电磁流量计的内校规程1 目的规范电磁流量计校准的操作，确保电磁流量计的校准结果真实、可靠。
2 范围本规程适用于电磁流量计的校准和使用中检验。
3 职责负责按本规程执行电磁流量计的校准及校准记录的管理。
4 定义4.1工作原理在封闭的管道中，设置一个与流量方向垂直的磁场，通过测量导电液体在磁场中运动所产生的感应电动势推算出流量。
4.2.计量单位流量计应采用法定计量单位。
选用的流量计量单位为m3/h、m3/s或m3。
4.3标志4.3.1计量法制标志的内容试验样机应预留出位置，以标出制造计量器具许可证的标志和编号，流量计型式批准标志和编号以及产品合格印、证。
4.3.2铭牌铭牌应包括：a）制造商名称（商标）；b）产品名称及型号；c）出厂编号；d）制造计量器具许可证标志和编号；e）工作温度范围；f）在工作条件下的最大、最小流量或流速；g）最大允许误差；h）制造年月；i）计量器具的其他主要技术指标。
4.3.3安装标志流量计应有安装说明的标志，或者在使用说明书中明示，应有明显的流向标识。
5 计量性能要求5.1正确度等级和最大允许误差5.2 重复性重复性不得超过最大允许误差绝对值的1/3。
6 通用技术要求6.1 外观6.1.1 流量计应经良好的表面处理，不得有毛刺、划痕、裂纹、锈蚀、霉斑和涂层剥落现象。
密封面应平整，不得有损伤。
表体的连接部分的焊接应平整光洁，不得有虚焊、脱焊等现象。
6.1.2 流量计探头应密封完好，接插件必须牢固可靠。
6.1.3 显示的数字应醒目、整齐，表示功能的文字符号和标志应完整、清晰、端正。
流量计应正确标识，读数装置上没有妨碍读数的缺陷。
6.2 安全性能6.2.1绝缘电阻流量计二次仪表的电源端子与接地端子、输出端子与接地端子之间的绝缘电阻，应不小于20 MΩ。
6.3 电源电压与频率试验流量计二次仪表试验应在表2要求条件下进行，试验期间，样机应能正常工作。
6.4气候和机械环境适应性6.4.1额定工作高温试验流量计二次仪表试验应在表5要求条件下进行，试验前、试验期间、试验后，外观应满足6.1条的要求，样机应能正常工作。
电磁流量计调试
– 转换器方面－与传感器配套错误，设定错误：正确设定转换器参数
– 后位仪表方面－未电隔离，设定错误：采取电隔离，如误接地，去除接 地
电磁流量计 | 故障源和故障现象汇总
故障源
类别
名称
1.安装不善
2.未满管
①少量气体，呈分层流
一、 ②气体增加，呈分层流或波状流
4.与液体接触件材料失配
5.流动噪声
1.强磁场
2.强电磁波
三、环境类 3.管道杂散电流
4.地电位变化
5.潮气侵入
故障现象
流量测量值
无信号输出 输出晃动 零点不稳
与实际 输出超满度
值不符
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√√√√来自√√√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
入口、出口直管段
外磁场
安装位置
开放的出口
电磁流量计 | 故障类型
• 运行期故障： – 内壁附着层：若是高电导率附着层，电极间电动势将被短路；若是绝缘 性附着层，电机表面被绝缘而断开测量电路。
– 雷电击：雷电击在线路中感应瞬时高电压和浪涌电流，进入仪表就会损 坏仪表。
– 环境条件变化：如在运行过程中出现新的干扰源。
电磁流量计 | 故障现象
电磁流量计 | 安装调试
• 电缆安装注意事项： – 信号电缆与励磁电缆分开穿管(铁管),可防止干扰,机械损伤,老鼠咬伤和人 为偷盗； – 几台仪表的电缆可将信号,励磁电缆分别集中穿管,节省安装费用
电磁流量计调试方案
电磁流量计调试方案1. 背景介绍电磁流量计是一种常用的工业流量计，用于测量导电液体的流量。
在使用之前，需要对电磁流量计进行调试，确保其准确可靠的测量效果。
2. 调试目标通过调试，确保电磁流量计满足以下要求：- 准确度达到指定精度要求；- 测量结果稳定可靠；- 适应不同流速范围。
3. 调试步骤3.1 安装电磁流量计将电磁流量计安装在合适的位置，保证流体能顺畅地通过流量计，并避免外部干扰因素，如电磁源、磁性材料等。
3.2 接线连接将电磁流量计的信号输出线与控制系统连接，确保信号的稳定传输。
3.3 供电连接将电磁流量计的供电线与电源连接，确保电磁流量计能正常工作。
3.4 清洗和校验在安装和启动电磁流量计之前，应先进行清洗和校验。
使用适当的清洗液清洗流量计，确保流道干净，无杂质。
3.5 参数设置根据实际使用场景，设置电磁流量计的参数，如管道直径、液体介质、流速范围等。
3.6 运行测试连接电磁流量计至控制系统，启动控制系统进行流量测试。
在稳定状态下，记录流量计的测量值，并与已知真实值进行比对，判断准确度。
3.7 调整校准根据测试结果，调整电磁流量计的校准参数，使其测量结果更加准确。
3.8 再次测试经过校准后，再次进行流量测试，确保电磁流量计的测量结果稳定可靠。
4. 调试注意事项4.1 避免干扰在调试过程中，要注意避免外界的干扰，如电磁干扰、液体杂质等，以免影响调试结果。
4.2 安全注意在调试过程中要注意安全，避免触电、短路等风险。
确保工作环境符合相关安全要求，并按照操作手册的要求进行操作。
4.3 增量调整在调试过程中，建议每次只调整少量参数，并进行测试验证，逐步寻找最佳参数设定。
4.4 调试记录对每一次调试进行记录，包括参数设定、测试结果和调整过程。
便于后续参考和排查问题。
5. 结束语通过按照以上步骤进行调试，确保电磁流量计的准确可靠，达到使用要求。
调试过程中要注意安全，并对调试过程进行详细记录，以备后续参考。
电磁流量计使用安装调试说明
电磁流量计使用安装调试说明电磁流量计是一种无可比拟的流量计，广泛应用于各个行业的流体测量与监测领域。
它具有测量范围宽、精度高、稳定可靠等特点，并且可用于各种流体介质，包括液体和气体。
为了能够更好地使用电磁流量计，以下是一份电磁流量计的安装调试说明。
1.安装位置选择：电磁流量计的安装位置选择非常重要，它直接影响到测量的精度和稳定性。
首先需要确保流量计具备良好的流体进口和出口条件，即进口和出口的直管段长度应符合标准或生产厂家要求。
其次，安装位置应尽量避免强磁场和强电场的干扰，以免对测量产生干扰。
2.安装前准备：在安装电磁流量计之前，需要对仪表进行一些准备工作。
首先，检查仪表的包装，确保没有任何损坏或问题。
然后，仔细查看仪表的安装图纸和说明书，了解仪表的尺寸、重量和安装要求。
最后，检查电磁流量计的附件是否完整，并确保有足够的安装材料和工具。
3.安装步骤：3.1准备好所需的安装材料和工具，如螺栓、垫片、螺母、扳手等。
3.2根据安装图纸和说明书确定电磁流量计的安装位置，并在此处进行标记。
3.3使用螺栓和垫片将电磁流量计固定在安装位置上，并使用扳手适当地拧紧螺栓和螺母。
3.4确保电磁流量计与流动介质管道的连接良好，并使用合适的密封材料进行密封，并采取必要的措施以防止泄漏。
3.5在安装完成后，使用水平仪对电磁流量计进行水平校准，并调整仪表使其水平度满足要求。
3.6检查电磁流量计的进口和出口是否有堵塞物，如有需要及时清理。
确保流体介质能够自由地通过电磁流量计。
4.接线调试：4.1根据电磁流量计的型号和规格，正确连接电源电缆和信号电缆，并确保电源电缆和信号电缆的接线正确无误。
4.2打开电源，检查电磁流量计的显示屏是否正常工作。
同时，使用万用表检查电磁流量计的电阻值以确保接线正确。
4.3开启流体介质，观察电磁流量计的显示屏，并根据需求设置合适的单位和量程。
确保电磁流量计的输出信号与实际流量一致。
4.4对电磁流量计进行零点校准和满量程校准，以确保其测量精度和稳定性。
电磁流量计内校规程
电磁流量计的内校规程1 目的规范电磁流量计校准的操作，确保电磁流量计的校准结果真实、可靠。
2 范围本规程适用于电磁流量计的校准和使用中检验。
3 职责负责按本规程执行电磁流量计的校准及校准记录的管理。
4 定义4.1工作原理在封闭的管道中，设置一个与流量方向垂直的磁场，通过测量导电液体在磁场中运动所产生的感应电动势推算出流量。
4.2.计量单位流量计应采用法定计量单位。
选用的流量计量单位为m3/h、m3/s或m3。
4.3标志4.3.1计量法制标志的内容试验样机应预留出位置，以标出制造计量器具许可证的标志和编号，流量计型式批准标志和编号以及产品合格印、证。
4.3.2铭牌铭牌应包括：a）制造商名称（商标）；b）产品名称及型号；c）出厂编号；d）制造计量器具许可证标志和编号；e）工作温度范围；f）在工作条件下的最大、最小流量或流速；g）最大允许误差；h）制造年月；i）计量器具的其他主要技术指标。
4.3.3安装标志流量计应有安装说明的标志，或者在使用说明书中明示，应有明显的流向标识。
5 计量性能要求5.1正确度等级和最大允许误差5.2 重复性重复性不得超过最大允许误差绝对值的1/3。
6 通用技术要求6.1 外观6.1.1 流量计应经良好的表面处理，不得有毛刺、划痕、裂纹、锈蚀、霉斑和涂层剥落现象。
密封面应平整，不得有损伤。
表体的连接部分的焊接应平整光洁，不得有虚焊、脱焊等现象。
6.1.2 流量计探头应密封完好，接插件必须牢固可靠。
6.1.3 显示的数字应醒目、整齐，表示功能的文字符号和标志应完整、清晰、端正。
流量计应正确标识，读数装置上没有妨碍读数的缺陷。
6.2 安全性能6.2.1绝缘电阻流量计二次仪表的电源端子与接地端子、输出端子与接地端子之间的绝缘电阻，应不小于20 MΩ。
6.3 电源电压与频率试验流量计二次仪表试验应在表2要求条件下进行，试验期间，样机应能正常工作。
6.4气候和机械环境适应性6.4.1额定工作高温试验流量计二次仪表试验应在表5要求条件下进行，试验前、试验期间、试验后，外观应满足6.1条的要求，样机应能正常工作。
电磁流量计基本安装
电磁流量计基本安装
1. 简介
电磁流量计是一种常用的流量测量设备，通过测量介质中的电
磁感应现象来确定流量。
本文档将介绍电磁流量计的基本安装步骤。
2. 安装准备
在开始安装之前，需要准备以下工具和材料：
- 电磁流量计设备
- 测量管（与流量计型号相对应）
- 接线盒
- 螺栓和螺母
- 导线
3. 安装步骤
步骤一：选择安装位置
选择一个合适的位置安装电磁流量计。
确保该位置没有电磁干
扰和振动，并且容易进行维护和校准。
步骤二：安装测量管
将测量管与电磁流量计连接。
确保连接处密封良好，避免泄漏。
使用螺栓和螺母进行固定。
步骤三：接线连接
将电磁流量计的导线与接线盒相连接。
确保接线正确，避免接
反或接触不良。
步骤四：电源连接
将电磁流量计连接到电源。
遵循设备的电源要求，确保电源稳
定并符合安全标准。
步骤五：校准和测试
完成安装后，进行校准和测试。
校准可以通过设备自带的校准
功能或者使用专业校准仪器进行。
测试时，检查设备是否正常工作，测量结果是否准确。
4. 注意事项
- 在安装过程中，注意遵循电磁流量计制造商提供的安装指南
和注意事项。
- 避免电磁流量计遭受严重的物理冲击或振动。
- 确保电源供应符合设备要求，避免过高或过低的电压。
- 定期进行维护保养，保持设备的正常工作状态。
以上是电磁流量计的基本安装步骤和注意事项。
希望对您有帮助！。
电磁流量计安装及调试规程完整
电磁流量计安装与调试规程1 目的为了保证YOKOGAWA电磁流量计正确安装、准确测量和稳定工作，特制定本规程。
2 围2.1 规定了YOKOGAWA电磁流量计安装、接线和基本操作方法。
2.2 适用于横河各种型号电磁流量计。
3 引用文件横河电磁流量计使用说明书。
4 术语和定义本文件无相关术语和定义。
5 职责5.1 维护中心仪表专业负责维护和检修。
6 维护规程6.1 安装规6.1.1 安装位置要求尽量安装在竖直管道上保证管道充满被测液体且流向自下而上。
传感器和变送器安装环境处在干燥通风处。
尽量避免强振动、强磁场干扰。
传感器与管道两端应有良好的接地，接地电阻不应大于10欧姆。
调节阀应安装在传感器下游，对于管径较大的上游一般有5D以上的直管段。
信号线必须用屏蔽导线，长度不超30米。
电源线与信号线不能放在同一个电缆钢管。
安装要注意流向要求。
6.1.2 接线励磁电缆、电源电缆、信号电缆、输出电缆，一般都是与电磁流量计配套订货的专用电缆线。
电源为220V交流电。
重点注意：传感器与变送器间的连接线。
6.2 基本操作6.2.1 进入菜单的方法见下图：SET （>=2s ）YES SETNO SHIFT+SET SHIFT+SETSHIFT+SETSET6.2.2 进入模式菜单，按住SET 键两秒钟要求进入设置模式。
同时按住SHIFT+ 进入准备设置，选择是否进入设置模式。
选择YES 进入设置模式，再选择YES 进入设置菜单。
显示模式 设置模式 主项参数搜索模式 子项参数搜索模式 参数更新模式6.2.3 菜单设置6.2.3.1 进入快速设定模式菜单，设定显示语言。
6.2.3.2 设定流量单位选择流量单位按SET确定流量单位6.2.3.3 设定流量量程按SET键进入菜单B：Easy Setup ；选择语言。
按将光标移到B23：Flow Span，按SET键进入量程参数修改。
使用SHIFT 键在数字间选择，然后使用键对数字进行修改，按SET键确认。
