微机原理及应用 上机实验报告3 数码转化

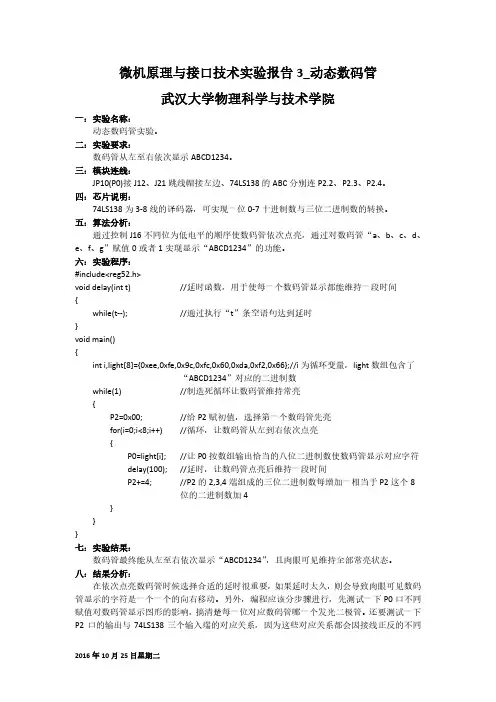

微机原理与接口技术实验报告3-动态数码管
{
while(t--);
//通过执行“t”条空语句达到延时
}
void main()
{
int i,light[8]={0xee,0xfe,0x9c,0xfc,0x60,0xda,0xf2,0x66};//i 为循环变量，light 数组包含了
“ABCD1234”对应的二进制数
while(1)
//制造死循环让数码管维持常亮
五：算法分析：
通过控制 J16 不同位为低电平的顺序使数码管依次点亮，通过对数码管“a、b、c、d、
e、f、g”赋值 0 或者 1 实现显示“ABCD1234”的功能。
六：实验程序：
#include<reg52.h>
void delay(int t)
//延时函数，用于使每一个数码管显示都能维持一段时间
位的二进制数加 4
}
}
}
七：实验结果：
数码管最终能从左至右依次显示“ABCD1234”，且肉眼可见维持全部常亮状态。
ห้องสมุดไป่ตู้八：结果分析：
在依次点亮数码管时候选择合适的延时很重要，如果延时太久，则会导致肉眼可见数码
管显示的字符是一个一个的向右移动。另外，编程应该分步骤进行，先测试一下 P0 口不同
赋值对数码管显示图形的影响，搞清楚每一位对应数码管哪一个发光二极管。还要测试一下
{
P2=0x00;
//给 P2 赋初值，选择第一个数码管先亮
for(i=0;i<8;i++) //循环，让数码管从左到右依次点亮
{
P0=light[i]; //让 P0 按数组输出恰当的八位二进制数使数码管显示对应字符
delay(100); //延时，让数码管点亮后维持一段时间
微机原理及应用实验(题目)
微机原理及应用实验实验一开发环境的使用一、实验目的掌握伟福开发环境的使用方法，包括源程序的输入、汇编、修改；工作寄存器内容的查看、修改；内部、外部RAM内容的查看、修改；PSW中个状态位的查看；机器码的查看；程序的各种运行方式，如单步执行、连续执行，断点的设置。
二、实验内容在伟福开发环境中编辑、汇编、执行一段汇编语言程序,把单片机片内的30H～7FH 单元清零。
三、实验设备PC机一台。
四、实验步骤用连续或者单步的方式运行程序，检查30H-7FH 执行前后的内容变化。
五、实验思考1．如果需把30H-7FH 的内容改为55H，如何修改程序？2．如何把128B的用户RAM全部清零？六、程序清单文件名称：CLEAR.ASMORG 0000HCLEAR: MOV R0,#30H ;30H 送R0寄存器MOV R6,#50H ;50H 送R6寄存器（用作计数器）CLR1: MOV A,#00H ;00 送累加器AMOV @R0,A ;00 送到30H-7FH 单元INC R0 ;R0 加1DJNZ R6,CLR1 ;不到50H个字节，继续WAIT: LJMP WAITEND实验二数据传送一、实验目的掌握MCS-51指令系统中的数据传送类指令的应用，通过实验，切实掌握数据传送类指令的各种不同的寻址方式的应用。
二、实验内容1．编制一段程序，要求程序中包含7中不同寻址方式。
2．编制一段程序，将片内RAM30H～32H中的数据传送到片内RAM38H～3AH中。
3．编制一段程序，将片内RAM30H～32H中的数据传送到片外RAM1000H～1002H 中。
4．编制一段程序，将片内RAM40H～42H中的数据与片外RAM2000H～2002H中的数据互换。
三、实验设备PC机一台。
四、实验步骤逐段编制程序，汇编无误后，用连续或者单步的方式运行程序，检查程序的运行结果，看是否达到预期的效果。
五、实验思考1．如何把片外RAM中1000H～100FH单元中的数传送到片外RAM中2000H～200FH单元中？2．如何把ROM中0200H～0207H单元的数传送至片外RAM0000H～0007H单元中？实验三数码转换一、实验目的掌握采用软件方法进行不同形式数据之间的转换，如十进制数与二进制数的转换、十六进制数与BCD码的转换、BCD数与ASCII码之间的转换、非压缩BCD码与压缩BCD码之间的转换。
微机原理-数码转换实验报告
微机原理-数码转换实验报告-CAL-FENGHAI.-(YICAI)-Company One1实验九数码转换一、实验目的1、掌握计算机常用数据编码之间的相互转换方法。
2、进一步熟悉DEBUG软件的使用方法。
二、实验内容1、ACSII码转换为非压缩型BCD码2、BCD码转换为二进制码3、十六进制数转换为ASCII码三、实验1、ACSII码转换为非压缩型BCD码DATA SEGMENT PARA 'DATA'DATA1 DB 8 DUP()DATA2 DB 8 DUP()DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATASTART: MOV AX,SEG DATA1MOV DS,AXMOV DX,DATAMOV AH,0AHINT 21HLEA SI,DATA1MOV CL,[SI+1]LEA DI,DATA2ADD SI, 2CHK: MOV AL,[SI+2]CMP AL, '0'JB L01CMP AL, '9'JA L01SUB AL,30HMOV BL,ALMOV [DI], BLINC SIINC DIDEC CXJNZ CHKL01: MOV BL, 0FFHLOOP CHKMOV AH,4CH INT 21H CODE ENDSEND START2、BCD码转换为二进制码DATA SEGMENTBCD DB 1,2,3,4,5A DWDATA ENDSSTACK SEGMENT PARA STACK''STACK''STAPN DW 50 DUP()STACK ENDSCODE SEGMENTMAIN PROC FARASSUME DS:DATA,CS:CODE,SS:STACKSTART:MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXCALL CONVERTMOV A,BXRETMAIN ENDPCONVERT PROC NEARPUSH SIPUSH CXPUSH AXMOV SI,4L1:MOV AL,BCD[SI]CBWXCHG AX, BXMOV CX,10DMUL CXXCHG AX,BXADD BX,AXDEC SIJNZ L1POP AXPOP CXPOP SIEXIT:MOV AH,4CH INT 21H CONVERT ENDP CODE ENDSEND START3、十六进制数转换为ASCII码DATA SEGMENTDATA1 DW 2010HDATA2 DB 4 DUP()DATA ENDSSTACKS SEGMENT PARA STACK 'STACK'STACKS ENDSCODES SEGMENTASSUME SS:STACKS,CS:CODESASSUME DS:DATASSTART: MOV AX, DATAMOV DS, AXLEA SI, DATA1MOV AX, [SI]MOV CL, 12SHR AX, CLMOV BL, ALCALL ASCMOV DATA2, BLCALL XSMOV AX, [SI]MOV CL, 8SHR AX, CLAND AX, 000FHMOV BL, ALCALL ASCMOV DATA2+1, BLCALL XSMOV AX, [SI]MOV CL, 4SHR AX, CLAND AX, 000FHMOV BL, ALCALL ASCMOV DATA2+2, BLCALL XSMOV AX, [SI]AND AX, 000FHMOV BL, ALCALL ASCMOV DATA2+3, BLCALL XSMOV AH, 4CHINT 21HASC PROCCMP BL, 0AH JC LPADD BL, 07H LP: ADD BL, 30H RETASC ENDPXS PROCMOV DL, BL MOV AH, 02H INT 21HRETXS ENDPCODE ENDSEND START4、六进制数转换为十进制DATAS SEGMENTSTRING1 DB 0DH,0AH,'$'STRING2 DB 0DH,0AH,'$'DATAS ENDSSTACKS SEGMENTSTACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AXMOV DX,OFFSET STRING1MOV AH,9INT 21HMOV CL,10HMOV BX,0NEWCHAR:MOV AH,1INT 21HSUB AL,30HJB DISPCBWXCHG AX,BXMOV CH,0MUL CXXCHG AX,BXADD BX,AXJNC NEWCHARDISP:MOV DX,OFFSET STRING2MOV AH,9INT 21HMOV CX,10000AGAIN:MOV DX,0MOV AX,BXDIV CXMOV BX,DXMOV DL,ALADD DL,30HCMP DL,39HJLE NEXTADD DL,7H NEXT:MOV AH,2INT 21HMOV DX,0MOV AX,CXMOV CX,10DIV CXMOV CX,AXCMP CX,0JNZ AGAINMOV AH,4CH INT 21H CODES ENDS END START5、十进制转换成七段码DATA SEGMENTDATA1 DB 3,4TABLE DB 23H,56H,42H,75H,00H,24H,67H,39H,20H DATA2 DB 2 DUP()DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATA ST: MOV DI, OFFSET BUFDAMOV CL, 80HMOV BX, OFFSET TABLE DISI: MOV BL, [DI+0]MOV AX, BXXLATMOV DX, PORTSEGOUT DX, ALMOV AL, CLMOV DX, PORTBITOUT DX, ALPUSH CXMOV CX, 30HDELAY: LOOP DELAYPOP CXCMP CL, 20HJZ QUITINC DISHR CL, 1JMP DISIQUITCODE ENDSEND ST。

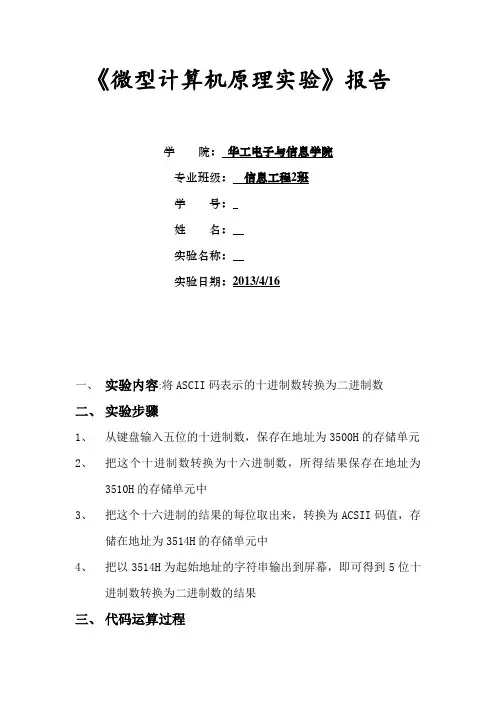

微机原理数制转换报告
《微型计算机原理实验》报告学院：华工电子与信息学院专业班级：信息工程2班学号：姓名：实验名称：实验日期：2013/4/16一、实验内容:将ASCII码表示的十进制数转换为二进制数二、实验步骤1、从键盘输入五位的十进制数，保存在地址为3500H的存储单元2、把这个十进制数转换为十六进制数，所得结果保存在地址为3510H的存储单元中3、把这个十六进制的结果的每位取出来，转换为ACSII码值，存储在地址为3514H的存储单元中4、把以3514H为起始地址的字符串输出到屏幕，即可得到5位十进制数转换为二进制数的结果三、代码运算过程四、程序代码：DATA SEGMENT ORG 34FEH BUF DB 10 DB ?DB 10 DUP (?)ORG 3510HBBF DB 20 DUP (?),0DH,0AH,'$'IBF DB 'Please input one number:',0DH,0AH,'$'ICF DB 0DH,0AH,'The result is:',0DH,0AH,'$' DATA ENDSSTACK SEGMENT STACK 'STACK' STACK ENDSCODE SEGMENT ASSUME CS:CODE,DS:DATA,SS:STACK START :MOV AX,DATA MOV DS,AX MOV DX,OFFSET IBF MOV AH,9 INT 21H MOV DX,0 MOV AH,0AH LEA DX,BUF INT 21H MOV SI,3500H MOV DX,0 MOV CX,04H MOV BX,000AH MOV AH,00HLOOP CIRCLEMOV AL,[SI] SUB AL,30H ADD AX,DX LEA SI,BBFMOV [SI],AX MOV DX,AX MOV CH,04H MOV CL,04H MOV BX,3514H NEXT:ROL AX,CL MOV DL,AL AND DL,0FH CMP DL,09H JBE PLADD DL,07H PL: ADD DL,30H MOV [BX],DL INC BX DEC CH JNZ NEXTMOV DX,OFFSET ICF MOV AH,9 INT 21H MOV AH,09HCIRCLE:MOV AL,[SI] SUB AL,30H ADD AX,DX MUL BX MOV DX,AX INC SI MOV AH,0五：实验2-5实验2：将从键盘输入的五位十进制数的ASCII 码已存在3500起始的内存单元中。

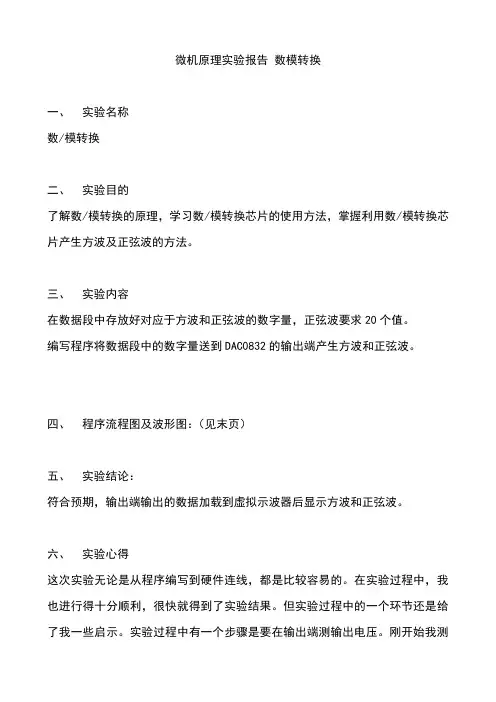

北航微机 原理 数模转换
微机原理实验报告数模转换一、实验名称数/模转换二、实验目的了解数/模转换的原理，学习数/模转换芯片的使用方法，掌握利用数/模转换芯片产生方波及正弦波的方法。
三、实验内容在数据段中存放好对应于方波和正弦波的数字量，正弦波要求20个值。
编写程序将数据段中的数字量送到DAC0832的输出端产生方波和正弦波。
四、程序流程图及波形图：（见末页）五、实验结论：符合预期，输出端输出的数据加载到虚拟示波器后显示方波和正弦波。
六、实验心得这次实验无论是从程序编写到硬件连线，都是比较容易的。
在实验过程中，我也进行得十分顺利，很快就得到了实验结果。
但实验过程中的一个环节还是给了我一些启示。
实验过程中有一个步骤是要在输出端测输出电压。
刚开始我测试数据的时候发现万用表测出的数据跳动非常大，无法获得稳定的电压值。
我开始认为是连线接触不良导致的这种情况，于是重新连了一次线，但发现问题仍然存在。
我又重新检查了一下程序，并回忆老师上课讲过的一些实验中会遇到的问题，我突然想到是因为程序中少了一段延时程序才导致输出电压无法测出。
再加入了一个延时子程序后果然顺利的得到了稳定的电压值。
这次实验我最大的收获就是明白了理论如何转化成正确的实践成果。
老师课堂上并没有讲过输出要延时一段时间，但是具体实践却要求我们必须这样做才能获得正确的结果。
这就需要我们自己具备这种分析问题，并结合实际情况改进理论指导的能力。
七、实验程序：方波：inadress equ 0EF00H-280H+290HSTACK SEGMENT STACKDB 100 DUP (?)STACK ENDSDATA SEGMENTDATA ENDSCODE SEGMENTASSUME CS:CODE, DS: DATA, SS:STACKDELAY PROCMOV CX, 0MOV BX, 8000 NEXT: LOOP NEXTDEC BXJNZ NEXTRETDELAY ENDPMAIN PROCAGN: MOV AX, DATAMOV DS, AXMOV AL, 0MOV DX, inadressOUT DX, ALCALL DELAYMOV AL, 0FFHOUT DX, ALCALL DELAYMOV DL, 0FFHMOV AH, 6INT 21HJZ AGNMOV AH, 4CHINT 21HMAIN ENDPCODE ENDSEND MAIN正弦波：inadress equ 0EF00H-280H+290HSTACK SEGMENT stackDB 100 DUP (?)STACK ENDSDATA SEGMENTSTR DB 128, 168, 203, 232, 250, 255, 250, 232, 203, 168, 128, 88, 53, 24, 6, 0, 6, 24, 53, 88DATA ENDSCODE SEGMENTASSUME CS:CODE, DS: DATA, SS:STACKDELAY PROCMOV CX, 0MOV BX, 8000NEXT: LOOP NEXTDEC BXJNZ NEXTRETDELAY ENDPMAIN PROCMOV AX, DATAMOV DS, AXMOV DX, inadressNEXT1: MOV SI, OFFSET STRMOV BX, 0NEXT2: MOV AL, [SI]OUT DX, ALCALL DELAYINC SIINC BXCMP BX, 20JE NEXT1MOV DL, 0FFHMOV AH, 6INT 21HJZ NEXT2MOV AH, 4CHINT 21H MAIN ENDPCODE ENDSEND MAIN流程图：方波开始将方波数字量存入数据段将I/O 端口地址送入DX 寄存器 将该数字量输出至I/O 端口，并调用延时子程序 将数据段中第二个方波数字量放入AL 寄存器中 初始化N 返回DOS将数据段中第一个方波数字量放入AL 寄存器中 将第一位数字量偏移地址存入SI 寄存器 检查是否有键按下 将该数字量输出至I/O 端口，并调用延时子程序Y正弦波：开始将正弦波数字量存入数据段 将I/O 端口地址送入DX 寄存器 将该数字量输出至I/O 端口，并调用延时子程序 SI 和BX 寄存器的值自加初始化N检查是否有键按下返回DOSY 将数据段中第一个正弦波数字量放入AL 寄存器中将第一位数字量偏移地址存入SI 寄存器，BX 寄存器置零 BX 和20是否相等比较BX 和20的大小Y N方波：正弦波：。
微机实验数码转换
微机原理实验报告实验九：数码转换电子信息工程150210班金峥15021005一、实验题目实验九——数码转换二、实验目的1、掌握计算机常用数据编码之间的相互转换方法。
2、进一步熟悉DEBUG软件的使用方法。
三、实验步骤1、编辑源文件，经汇编连接产生EXE文件。
2、用DEBUG调试、检查、修改程序。
四、实验流程图实验9——1流程图五、实验源代码实验（一）ASCⅡ码转换为非压缩型BCD码编写并调试正确的汇编语言源程序，使之实现：设从键盘输入一串十进制数，存入DATA1单元中，按回车停止键盘输入。
将其转换成非压缩型（非组合型） BCD 码后，再存入DATA2开始的单元中。
若输入的不是十进制数，则相应单元中存放FFH。
调试程序，用D命令检查执行结果。
代码DATA SEGMENT PARA 'DATA' ;定义数据段DATA1 DB 16 DUP(0) ;输入的ACSII码DATA2 DB 16 DUP(0) ;转换后输出的BCD码DATA ENDSSTACK SEGMENT PARA STACK 'STACK' ;定义堆栈段STACK1 DB 256 DUP(0) ;为堆栈准备256字节STACK ENDSCODE SEGMENT ;定义代码段ASSUME SS:STACK,CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXLEA SI,DATA1 ;DATA1首地址存入SILEA DI,DATA2 ;DATA2首地址存入DIMOV CX,16 ;循环次数STEP1: MOV AH,01H ;输入字符，AL=输入的ASCII码INT 21HMOV [SI],ALCMP AL,0DH ;与回车作比较JE STEP3 ;若为回车则跳转到STEP3CMP AL,'0' ;比较AL与0的大小JB STEP2 ;若AL<0，跳转到STEP2CMP AL,'9' ;比较AL与9的大小JA STEP2 ;若AL>9，跳转到STEP2SUB AL,30H ;将输入字符的ASCII码转换为十进制数MOV [DI],AL ;将结果存入DATA2中INC SIINC DI ;为下一次数码转换做准备LOOP STEP1 ;跳转到STEP1，进行循环STEP2: MOV [DI],0FFH ;若输入的不是十进制数，相应单元存入0FFH INC SIINC DILOOP STEP1 ;跳转到STEP1，进行循环STEP3: MOV AH,4CH ;带返回码的结束INT 21HCODE ENDSEND START代码截图实验（二）BCD码转换为二进制数编写并调试正确的汇编语言源程序，使之将一个16位存储单元中存放的4位BCD码DATA1，转换成二进制数存入DATA2字单元中调试程序，用D命令检查执行结果。
微机原理实验报告(数码显示)
实验三8255并行接口实验一、实验目的1、学习并掌握8255的工作方式及其应用。
2、学习在系统接口实验单元上构造实验电路。
二、实验设备TDN86/51或TND86/88教学实验系统。
三、实验内容与实验步骤1、基本输入输出实验。
编写程序，使8255的A口为输入，B口为输出，完成波动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就发生相应改变。
实验原理：并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图3-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图3-2所示。
图3-1 8255的内部结构和外部引脚（a）工作方式控制字（b）c口按位置位/复位控制字图3-2 8255控制字格式8255实验单元电路图如下图所示：图3-3 8255实验单元电路图实验步骤1. 基本输入输出实验本实验使8255端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。
用一组开关信号接入端口A，端口B输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入输出功能。
（1）按图连接实验线路图；8255基本输入/输出实验接线图SSTACK SEGMENT STACKDW 64 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODESTART: MOV AL,82HOUT 63H, ALA1: IN AL, 61HOUT60H, ALJMPA1CODE ENDSEND START（2）编写实验程序，经编译、连接无误后装入系统；（3）运行程序，改变拨动开关，同时观察LED显示，验证程序功能。
（4）点机“调试”下拉菜单中的“固定程序”项，将程序固化到系统存储器中。
微机实验三-进制转换实验报告
计算机科学与技术系实验报告专业名称计算机科学与技术课程名称微机原理与接口技术项目名称进制转换实验班级学号姓名同组人员无实验日期 2016/06/28一、实验目的与要求1、熟悉二进制、十进制、十六进制转换规则。
2、熟悉算术运算指令及移位指令的运用。
二、实验逻辑原理图与分析（汇编—流程图）2.1 画实验逻辑原理图三、程序分析1、十进制转二进制(此处时代码，但是由于上传问题，学生可以自己添加)将存放转换后的二进制数值，并通过移位的方式将寄存器中的每一位转换成对应的字符显示出来就成了对应的二进制。
2、二进制转十进制（此处也是代码，只要把代码复制进去就行。
也可以私聊我，我分享代码给你们。
）用系统功能调用将上面程序除出来的每一位转换成字符输出到显示器上来，从而完成2进制向10进制的转黄。
四、实验数据和结果分析4.1 实验结果数据二进制转十进制实验结果： 00001111B=15D；十进制转二进制实验结果：27D=00011011B；十六进制转十进制的实验结果：0011H=17D4.2 结果数据分析二进制转十进制结果分析：((0*2+1)*2+1)*2+1)*2+1=15；十进制转二进制结果分析：该数在计算机是以二进制形式存储的，即0,1，每次输出时，根据最高位判断一下是1还是0；十六进制转十进制结果分析：(0*16+1)*16+1=17五、实验问题分析、思考题与小结在实验过程中，我们发现对于16位的10转2中，其高位会出错通过检测盘查发现，错误出在对于寄存器的界限上以及高低位的使用上有问题。
本次实验过程中，我们进一步了解的系统功能调用，如从键盘上输入字符以及从显示器上显示对应的字符。
了解了在汇编语言中如何实现子函数调用，利用call 指令调用对应的函数，从而减少程序的重复性以及方便程序的可读性。
在整体实验中熟悉了移位指令，算术指令以及堆栈相关的指令，对于这些指令的用法进一步了解了。
并通过在编写程序中出现的错误加深了自身的编程习惯。
数码转换程序实验报告
数码转换程序实验报告实验报告：数码转换程序一、实验目的：本实验的目的是编写一个数码转换程序，能够将给定的十进制数转换为二进制数、八进制数和十六进制数。
二、实验原理：1. 十进制数转二进制数的方法：首先，将十进制数不断除以2，得到的商继续除以2，直到商为0为止。
然后，将每次得到的余数按照相反的顺序排列，即为转换后的二进制数。
2. 十进制数转八进制数的方法：将十进制数不断除以8，得到的商继续除以8，直到商为0为止。
然后，将每次得到的余数按照相反的顺序排列，即为转换后的八进制数。
3. 十进制数转十六进制数的方法：将十进制数不断除以16，得到的商继续除以16，直到商为0为止。
然后，将每次得到的余数按照相反的顺序排列，并将10、11、12、13、14、15分别表示为A、B、C、D、E、F，即为转换后的十六进制数。
三、实验过程：1. 设计数码转换程序的算法。
2. 使用Python编程语言实现该算法。
3. 运行程序，输入一个十进制数。
4. 程序将根据用户输入的十进制数，分别计算出对应的二进制数、八进制数和十六进制数。
5. 输出转换结果。
四、实验结果：例如，用户输入的十进制数为1776。
则转换结果为：二进制数：11011110000八进制数：3400十六进制数：6F0五、实验总结：通过本次实验，我学会了如何编写一个数码转换程序，能够将给定的十进制数转换为二进制数、八进制数和十六进制数。
此外，我还加深了对十进制数转换为其他进制数的原理的理解。
通过实际操作，我发现编写一个数码转换程序并不复杂，只需要遵循一定的转换方法，按照算法进行计算即可得到转换结果。
这次实验还增加了我对Python编程语言的实际应用能力。
总的来说，本次实验使我更加熟悉了程序设计与算法，提高了我解决类似问题的能力。
微机原理及应用实验报告
微机原理及应用实验报告微机原理及应用实验报告1. 引言微机原理及应用是计算机科学与技术专业的一门重要课程，通过该课程的学习和实验，我们可以深入了解微机的基本原理和应用技术。
本文将对我们进行的微机原理及应用实验进行详细报告，包括实验目的、实验内容、实验步骤、实验结果及分析等。
2. 实验目的本次实验的目的是通过实际操作，加深对微机原理的理解，掌握微机的基本组成和工作原理，以及学习并应用微机的常见应用技术。
3. 实验内容本次实验主要涉及以下内容：- 微机的基本组成和结构- 微机的工作原理- 微机的存储器和输入输出设备- 微机的指令系统和编程技术4. 实验步骤4.1 实验一：微机的基本组成和结构在这个实验中，我们首先学习了微机的基本组成和结构，包括中央处理器、存储器、输入输出设备等。
通过观察实际的微机硬件设备，我们对微机的组成有了更加直观的认识。
4.2 实验二：微机的工作原理在这个实验中，我们学习了微机的工作原理，包括指令的执行过程、中央处理器的工作原理等。
通过实际操作，我们对微机的工作过程有了更加深入的理解。
4.3 实验三：微机的存储器和输入输出设备在这个实验中，我们学习了微机的存储器和输入输出设备的原理和应用。
通过实际操作，我们了解了存储器的读写过程，以及输入输出设备的工作原理。
4.4 实验四：微机的指令系统和编程技术在这个实验中，我们学习了微机的指令系统和编程技术。
通过实际编写和执行简单的汇编语言程序，我们掌握了微机的编程技术，并了解了指令的执行过程。
5. 实验结果及分析通过以上实验，我们对微机的原理和应用有了更加深入的理解。
我们通过实际操作，掌握了微机的基本组成和结构，了解了微机的工作原理，熟悉了微机的存储器和输入输出设备，掌握了微机的指令系统和编程技术。
这些知识和技能对我们今后的学习和工作都具有重要的意义。
6. 总结通过本次微机原理及应用实验，我们深入了解了微机的基本原理和应用技术。
通过实际操作，我们对微机的组成和工作原理有了更加直观和深入的理解，掌握了微机的存储器和输入输出设备的原理和应用，以及微机的指令系统和编程技术。
微机原理实验报告_实验三_七段数码管
实验三七段数码管一、实验目的：进一步熟悉8255，掌握数码管显示数字的原理二、实验原理：1、实验台上的七段数码管为共阴型，段码采用同相驱动，输入端加高电平，选中的数码管亮，位码加反相驱动器，位码输入端高电平选中。
2、七段数码管的字形码：3、在实验2中加入键盘是否有输入判断，如有则去读取键盘输入数据，并加入提示信息，比如“输入十位数”，“输入个位数”，从键盘读入的数据放入十位和个位数据定义区，取代要显示的数据。
4、只需要添加两位变量作为缓存，一个记录键盘输入的值，一个记录循环减1的结果，将其通过数码管显示出来，减至0时重载键盘输入的值。
三、实验步骤：静态显示：将8255的A口PA0~PA6分别与气短数码管的段码驱动输入端A~G相连，位码驱动输入端S1接+5V（选中），S0、DP接地（关闭）。
动态显示：七段数码管段码不变，位码驱动输入端S1，S0接8255 C口的PC1，PC0。
8253的接法参考第二次实验的接法，CLK0接入1MHz，CLK1接8255的PC7。
1、在两个数码管上显示两位数字，要求延时应用8253硬件延时2、可以改变数码管显示数字，从键盘读入两位数字，并在数码管显示出来。
3、对输入数据进行倒计时计数，时间显示在数码管上，计到0重新开始。
五、实验结果：实验结果如预期一致，可以键盘输入倒计时的值，时间显示在数码管上，计数到0重新计数。
六、程序代码：;******************************************;* 数码管显示对键盘输入数据进行倒计时计数 *;******************************************data segmentio8255a equ 288hio8255c equ 28ahio8255_mode equ 28bhio8253a equ 280hio8253b equ 281hio8253c equ 282hmesg1 db 0dh,0ah,'Input a num (00--99) for high position,other key is exit:',0dh,0ah,'$'mesg2 db 0dh,0ah,'Input a num (00--99) for low position,other key is exit:',0dh,0ah,'$'led db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh; 段码buffer db ?,?; 存放要显示的个位和十位buffer1 db ?,?; 存放临时的个位和十位用于减一bz dw ? ; 位码data endscode segmentassume cs:code,ds:datastart:mov ax,datamov ds,axmov dx,io8255_mode ;将8255的A口为输出mov ax,88hout dx,almov dx,offset mesg1 ;显示提示信息mov ah,09hint 21hmov ah,01 ;从键盘接收十位字符int 21hcmp al,'0' ;是否小于0jl exit ;若是则退出cmp al,'9' ;是否大于9jg exit ;若是则退出sub al,30hmov buffer,al ;将输入的十位数存入指定地址mov dx,offset mesg2 ;显示提示信息mov ah,09hint 21hmov ah,01hint 21hcmp al,'0' ;判断方法同十位jl exitcmp al,'9'jg exitsub al,30hmov buffer+1,al ;将输入的个位数存入指定地址jmp resetexit:mov ah,4ch ;返回int 21hreset:mov al,buffermov buffer1,almov al,buffer+1mov buffer1+1,almov di,offset buffer1 ;取得显示缓冲区的地址loop1:call timeloop2:mov bh,02h ;数码管循环显示部分lll:mov byte ptr bz,bhpush didec diadd di, bzmov bl,[di] ;bl为要显示的数pop dimov al,0mov dx,io8255cout dx,almov bh,0mov si,offset led ;置led数码表偏移地址为SI add si,bx ;求出对应的led数码mov al,byte ptr [si]mov dx,io8255a ;自8255A的口输出out dx,almov al,byte ptr bz ;使相应的数码管亮mov dx,io8255cout dx,almov cx,3000delay:loop delay ;延时mov bh,byte ptr bzshr bh,1jnz lllmov dx,io8255cin al,dxtest al,80hjnz setjmp loop2set:test buffer1+1,0fhjz set1dec buffer1+1jmp loop1set1:test buffer1,0fhjz resetdec buffer1mov buffer1+1,09hjmp loop1time proc near ;定时一秒的子程序mov dx,io8253c ;向8253写控制字mov al,37h ;使0通道为工作方式3 out dx,almov ax,1000h ;循环计数初值1000mov dx,io8253aout dx,al ;先写低字节mov al,ahout dx,al ;后写高字节mov dx,io8253cmov al,71h ;设8253通道1工作方式0 out dx,almov ax,1000h ;循环计数初值1000mov dx,io8253bout dx,al ;先写低字节mov al,ahout dx,al ;后写高字节rettime endpcode endsend start七、实验总结：本次实验需要结合上次实验的知识，应用8253硬件延时，因此增加了些许难度，代码的修改也不少。
微机原理及应用实验(题目)
微机原理及应用实验实验一开发环境的使用一、实验目的掌握伟福开发环境的使用方法，包括源程序的输入、汇编、修改；工作寄存器内容的查看、修改；内部、外部RAM内容的查看、修改；PSW中个状态位的查看；机器码的查看；程序的各种运行方式，如单步执行、连续执行，断点的设置。
二、实验内容在伟福开发环境中编辑、汇编、执行一段汇编语言程序,把单片机片内的30H～7FH 单元清零。
三、实验设备PC机一台。
四、实验步骤用连续或者单步的方式运行程序，检查30H-7FH 执行前后的内容变化。
五、实验思考1．如果需把30H-7FH 的内容改为55H，如何修改程序？2．如何把128B的用户RAM全部清零？六、程序清单文件名称：CLEAR.ASMORG 0000HCLEAR: MOV R0,#30H ;30H 送R0寄存器MOV R6,#50H ;50H 送R6寄存器（用作计数器）CLR1: MOV A,#00H ;00 送累加器AMOV @R0,A ;00 送到30H-7FH 单元INC R0 ;R0 加1DJNZ R6,CLR1 ;不到50H个字节，继续WAIT: LJMP WAITEND实验二数据传送一、实验目的掌握MCS-51指令系统中的数据传送类指令的应用，通过实验，切实掌握数据传送类指令的各种不同的寻址方式的应用。
二、实验内容1．编制一段程序，要求程序中包含7中不同寻址方式。
2．编制一段程序，将片内RAM30H～32H中的数据传送到片内RAM38H～3AH中。
3．编制一段程序，将片内RAM30H～32H中的数据传送到片外RAM1000H～1002H 中。
4．编制一段程序，将片内RAM40H～42H中的数据与片外RAM2000H～2002H中的数据互换。
三、实验设备PC机一台。
四、实验步骤逐段编制程序，汇编无误后，用连续或者单步的方式运行程序，检查程序的运行结果，看是否达到预期的效果。
五、实验思考1．如何把片外RAM中1000H～100FH单元中的数传送到片外RAM中2000H～200FH单元中？2．如何把ROM中0200H～0207H单元的数传送至片外RAM0000H～0007H单元中？实验三数码转换一、实验目的掌握采用软件方法进行不同形式数据之间的转换，如十进制数与二进制数的转换、十六进制数与BCD码的转换、BCD数与ASCII码之间的转换、非压缩BCD码与压缩BCD码之间的转换。
微机数模转换实验报告
微机数模转换实验报告实验目的本实验旨在探究微机数模转换的原理和应用，并通过实际操作，掌握利用微机进行数模转换的方法。
实验背景在微机系统中，数字信号与模拟信号之间的转换是非常常见的操作。
其中，数字信号是指由离散值组成的信号，而模拟信号是连续变化的信号。
将数字信号转换为模拟信号的过程称为数模转换，而将模拟信号转换为数字信号的过程称为模数转换。
实验原理微机数模转换的原理是利用数模转换芯片将数字信号转换为模拟信号。
常见的数模转换芯片有DAC（数模转换器）和PWM（脉宽调制器）。
DAC是一种能将数字信号转换为模拟信号的电子元件。
它通过将一系列数字量映射到一系列连续变化的模拟信号，实现信号的转换。
DAC的输入可以是多位的数字信号，输出是一个连续的模拟电压信号或电流信号。
PWM是一种通过改变信号的脉冲宽度来实现模拟信号的转换的电子元件。
它的原理是通过改变周期相同的脉冲信号的脉冲宽度，从而改变信号的平均值，实现模拟信号的转换。
实验步骤1. 准备工作：选取适当的数模转换芯片，并准备好相关的电路连接材料。
2. 按照电路图连接相关电路。
根据使用的芯片类型不同，连接方式也会有所区别。
可以借助数字信号发生器和示波器进行连接测试，确保连接正确。
3. 编写控制程序。
根据芯片使用的控制方式，编写相应的控制程序。
使用汇编语言或C语言编写的程序，通过微机控制芯片的工作。
4. 调试程序。
将程序下载到微机上，通过调试工具进行运行。
可以通过示波器观察输出信号是否正确。
5. 进行实验。
根据实验要求，输入相应的数字信号，观察模拟信号的输出情况。
6. 记录实验结果。
记录实验参数、实验过程和实验结果，包括输入数字信号和输出模拟信号的对应关系。
实验结果经过实验，我们成功实现了微机数模转换的功能。
通过调整输入的数字信号，我们观察到模拟信号的输出随之改变。
在实验过程中，我们发现芯片的选择和电路的连接非常关键，正确的连接方式和合适的芯片可以确保实验的顺利进行。
微机原理及应用实验报告
微机原理及应用实验报告实验名称：微机原理及应用实验实验目的：通过实际操作，学习微机原理及应用，了解微机硬件组成和工作原理，掌握微机汇编语言的基本操作及应用。
实验器材与软件：电脑、汇编语言编译软件、实验板、示波器。
实验内容：1.微机硬件组成及工作原理-学习微机硬件包括中央处理器(CPU)、存储器(RAM和ROM)、输入输出设备(I/O)等组成部分。
-了解CPU的工作原理，包括指令译码、执行和数据传输。
-掌握存储器的分类和作用，了解RAM的读写操作和ROM的存储功能。
-理解输入输出设备的工作原理，例如键盘、显示器、串口等。
2.微机汇编语言基础-学习汇编语言的基本语法和指令格式。
-掌握汇编语言中的数据存储和操作方法。
-学习汇编语言的控制结构，包括顺序、选择和循环结构。
3.实验操作-实验前准备：连接实验板、示波器和电脑，启动汇编语言编译软件。
-编写简单的汇编程序，例如实现两个数字相加的功能。
-编译和调试汇编程序，观察电路的输出情况。
-修改程序代码，实现其他功能，例如实现数字的乘法和除法。
实验结果与分析：根据实验内容，我们成功学习了微机硬件组成和工作原理，掌握了汇编语言的基础知识并进行了实际操作。
在实验过程中，我们发现CPU是整个微机系统的核心，通过执行指令和数据操作来实现各种功能。
存储器用于存储程序和数据，RAM可以读写操作，而ROM只能读取。
输入输出设备是与外部环境进行数据交互的媒介。
通过编写简单的汇编程序，例如实现两个数字相加的功能，我们深入了解了汇编语言的语法和指令格式。
在编译和调试过程中，我们发现对于了解指令执行的效率和结果的正确性非常重要。
在修改程序代码的过程中，我们扩展了功能，例如实现数字的乘法和除法。
在这个过程中，我们学会了如何在程序中使用循环结构和控制结构。
总结与心得：通过本次实验，我们深入了解了微机原理及应用的相关知识。
通过实际操作，我们掌握了微机的硬件组成和工作原理，学会了使用汇编语言编写和调试程序。
微机原理与接口技术实验——码转换报告
一、实验内容：编制程序，把十进制数15786转化成二进制数。
提示：15786=1×10×10×10×10+5×10³+7×10²+8×10+6循环CX=5实验要求：1.绘出练习1和2的程序流程图。
2编写完整的程序，上机调试。
3使用DEBUG调试命令，查看中间结果，并查看最终结果。
二、程序清单DATA SEGMENTBUFFER1 DD 15786DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,ES:DATASTART:MOV AX,DATAMOV DS,AXMOV ES,AXLEA SI,BUFFER1 ；取出十进制数的首地址MOV BX,[SI] ；将首地址的内容放到寄存器MOV CX,16 ；循环次数NEXT1:MOV DL,31H ；1SHL BX,1 ；左移一位，将最高位移到进位位中JC NEXT2 ；进位位为1，即最高位为1，跳转输出1MOV DL,30H ；否则输出0NEXT2:MOV AH,02HINT 21HLOOP NEXT1 ；循环MOV AH,4CHINT 21HCODE ENDSEND START程序流程图见下页：程序流程图三、运行结果程序编译：程序链接：程序运行结果：程序运行结果：15786十进制数转换为二进制输出为0011 1101 1010 1010四、调试分析及体会调试分析：在此次编程中第一次编出的程序经过编译没有错误之后经过链接运行结果不正确。
首先自己进行检查，通过检查发现自己没有认真，在编写程序时，误把十进制数15786写成了16进制，写为了15786H（因为这个自己一直没有检查出来，还在调试如何改正），后来检查了出来。
因为这个缘故，在进行把数字取出放入寄存器的时候，由于BX是16位数据寄存器，而20位的数放不下，于是在循环输出二进制数时，首先不会输出20位，其次输出的结果是与15786H相关的二进制，结果完全错误。
微型计算机原理及应用实验报告
机电工程学院
微型计算机原理及应用实验报告
实验一：数据查找实验
实验二：工业顺序控制模拟实验
实验三：交通灯控制模拟实验
实验四：模数转换实验
班级：
学号：
姓名：
撰写日期：
实验一数据查找实验
实验日期：指导老师：成绩：一、实验目的
二、实验内容
三、实验程序框图和主程序
四、实验步骤
五、思考
欲统计片外RAM 8100H ~ 811FH中05H的数目，如何修改实验程序？
实验二工业顺序控制模拟实验
实验日期：指导老师：成绩：一、实验目的
二、实验内容
三、实验程序框图
六、思考
欲使每道工序有多位输出，如何修改实验程序？
实验三交通灯控制模拟实验
实验日期：指导老师：成绩：一、实验目的
二、实验设备
三、实验内容
四、实验要求
1. 画出状态转换图
2. 画出实验接线图
3.
4. 设计延时方案
5. 设计中断服务子程序
6. 设计控制程序
写出每条基本指令的地址、目标代码和源程序代码
五、实验步骤
六、实验总结
实验四模数转换实验
实验日期：指导老师：成绩：一、实验目的
二、实验内容
三、实验程序框图和程序
四、实验接线图
五、实验步骤与记录。
微机原理实验——数模转换报告
学号：38152115 姓名：张亚婷 实验日期：2010年12月28日一、实验名称：数模转换二、实验目的：了解数模转换的原理，学习数模转换芯片的使用方法，掌握利用数模转换芯片产生方波或正弦波的方法。
三、实验内容：① 在数据段中存放好对应能够产生方波或正弦波的数字量，正弦波要求20个值。
② 编写程序将数据段中的数字量送到DA0832的输出端产生方波或正弦波。
四、实验原理图：电路中DA0832采用单缓冲方式，具有单、双极性输出端（图示中分别为Ua 、Ub ）。
五、实验流程图：NOYESNOYESD7D0...WR1CS XFER WR2Vref ILE-+Rf Iout 1Iout 2Ua +5V DB 290H~298H IOW -+20K 20K 10K Ub (-5~0V)(-5~+5V)定义数据段，将正弦波对应的数字量存入将20个数字量依次取出，在输出端输出有键按下用电压表测量电压值并记录有键按下 返回DOS六、实验结论：在电路输出Ub端，使用电压表测量其电压值并记录，记录20个值之后使用模拟波形将测量值导入，结果图如下：七、实验心得感想：这次硬件实验，主要的心得有：硬件外部连线部分比较主要，实验时将外部电路开启更是重要，在本次试验中，开始由于忽略了外部电路，浪费了不少时间；其次，在实验中要注意实际操作与理论的差别，比如实验编程中要用到的实际地址，要据计算机的实际情况来查找确定。
附：程序清单STACK SEGMENT STACKDB 100 DUP(?)STACK ENDSDA TA SEGMENTX DB 0,255Y DB 128,168,203,232,250,255,250,232,203,168,128,88,53,24,6,0,6,24,53,88DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TA,SS:STACKMAIN PROCMOV AX,DATAMOV DS,AXNEXT1:MOV SI,OFFSET YMOV CX,20NEXT:MOV AL,[SI]MOV DX,0EF00H-280H+290HOUT DX,ALMOV AH,1INT 21HINC SILOOP NEXTMOV AH,6MOV DL,0FFHINT 21HJZ NEXT1MOV AH,4CHINT 21HMAIN ENDPCODE ENDSEND MAIN。
数码转换实验报告材料微机原理
实验九数码转换一、实验目的1、掌握计算机常用数据编码之间的相互转换方法。
2、进一步熟悉DEBUG软件的使用方法。
二、实验内容1. ACSII码转换为非压缩型BCD码编写并调试正确的汇编语言源程序,使之实现:设从键盘输入一串十进制数,存入DATA1单元中,按回车停止键盘输入。
将其转换成非压缩型(非组合型) BCD码后,再存入DATA2开始的单元中。
若输入的不是十进制数,则相应单元中存放FFH。
调试程序,用D命令检查执行结果。
2. BCD码转换为二进制码编写并调试正确的汇编语言源程序,使之将一个16位存储单元中存放的4位BCD码DATA1,转换成二进制数存入DATA2字单元中。
调试程序,用D命令检查执行结果。
3. 十六进制数转换为ASCII码编写并调试正确的汇编语言源程序,使之将内存DATA1字单元中存放的4位十六进制数,转换为ASCⅡ码后分别存入DATA2为起始地址的4个单元中,低位数存在低地址的字节中,并在屏幕上显示出来。
三、实验预习1. 复习材料中有关计算机数据编码部分的内容。
2. 按要求编写程序。
四、实验步骤1. 编辑源文件,经汇编连接产生EXE文件。
2. 用DEBUG调试、检查、修改程序。
五、实验内容1. ACSII码转换为非压缩型BCD码STACK SEGMENT PARA STACK 'STACK'DB 256 DUP(?) ; 为堆栈段留出256个字节单位STACK ENDSDATA SEGMENT PARA 'DATA' ;定义数据段DATA1 DB 32 ; 缓冲区最大长度DB ?DB 32 DUP(?)DATA2 DB 32 DUP(?)DATA ENDSCODE SEGMENT ; 定义代码段ASSUME SS:STACKASSUME CS:CODEASSUME DS:DATASTART: MOV AX,DATAMOV DS,AXLEA DX,DATA1 ; 规定：DX存放输入字符串的缓冲区首地址MOV AH,0AHINT 21H ; 字符串输入 AL=键入的ASCII码LEA SI,DATA1LEA DI,DATA2 ; DI存放DATA2首地址INC SIMOV CL,[SI] ; 取输入字符串长度INC SI ; 指向第一个输入字符LP1: MOV AL,[SI]SUB AL,30H ; 输入的字符存为ASCII码，将其转换成十进制数CMP AL,0 ; 若AL<0(AL-0<0),跳转到LP2JL LP2CMP AL,9 ; 若AL>9（AL-9>0），跳转到LP2JG LP2MOV BL,AL ; 将AL->BLMOV [DI],BL ; 将结果存到DATA2开始的单元中INC DIINC SIDEC CLJMP LP1LP2: MOV AL,0FFH ; 若输入的不是十进制数，在相应的单元存放FFH; 以字母开头的十六进制数前面需加'0' MOV BL,AL ; 将AL->BLMOV [DI],BLINC DIINC SIDEC CL CL=CL-1JNZ LP1 ; CL=0，执行LP3中的语句LP3: MOV AH,4CH INT 21HCODE ENDSEND START2. BCD码转换为二进制码DATA SEGMENTDATA1 DW 2497HDATA2 DW ?DATA ENDSCODE SEGMENTASSUME SS:STACK,CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXXOR BX,BX ; 累加单元清0(BX=0)MOV SI,0AH ; 设置乘数10MOV CL,4 ; 指4位BCD码MOV CH,3 ; 循环次数=3MOV AX,DATA1 ; 取十进制数LP: ROL AX,CL ; 取数字MOV DI,AX ; 保存当前AX值AND AX,0FH ; 屏蔽高位ADD AX,BX ; 累加MUL SIMOV BX,AXMOV AX,DIDEC CH ; 循环次数减1JNZ LP ; 以上完成循环三次ROL AX,CL ; 取个位数字AND AX,0FH ; 屏蔽高位ADD AX,BX ; 进行累加，直接将最后的累加结果放到AX中MOV DATA2,AXMOV AH,4CHINT 21HCODE ENDSEND START3. 十六进制数转换为ACSII码STACK SEGMENTDB 256 DUP(?)STACK ENDSDATA SEGMENTDATA1 DB 24H,06DHDATA2 DB 4 DUP(?) ; 存放ASCII码JUMP DB 4 DUP(?) ; 4位十六进制数分别存放在DATA3的4个字节中DATA ENDSCODE SEGMENTASSUME SS:STACK,DS:DATA,CS:CODESTART: MOV AX,DATAMOV DS,AXLEA SI,DATA1LEA DI,JUMPMOV CL,2 ; 循环2次,取两次两位十六进制数LP0: MOV AL,[SI] ; 取2位十六进制数AND AL,0F0H ; 低四位为零ROR AL,4 ; 右移4位相当于除以16MOV [DI],AL ; 高位数存放在高地址字节中INC DIMOV AL,[SI] ; 取2位十六进制数AND AL,0FH ; 高四位为零MOV [DI],AL ; 低位数存放在低地址字节中INC SIINC DIDEC CLJNZ LP0LEA SI,JUMP ; SI=JUMP的首地址偏移量LEA DI,DATA2 ; DI=DATA2的首地址偏移量MOV CL,4 ; 因为是四位十六进制数，所以设置为循环4次LP1: MOV AL,[SI] ; 取JUMP中的十六进制数CMP AL,9JG LP3 ; 若AL>9(AL-9>0)，跳转到LP3ADD AL,30H ; 0~9H+30H=ASCIIJMP LP3LP2: ADD AL,37H ; A~FH+30H=ASCIILP3: MOV [DI],AL ; 将ASCII码依次存入DATA2中INC DIINC SIDEC CLJNZ LP1MOV AH,09HINT 21HMOV DX,OFFSET DATA2MOV AH,09HINT 21HMOV AH,4CHINT 21HCODE ENDSEND START六、实验习题与思考1. 编程实现：从键盘上输入两位十六进制数，转换成十进制数后显示在屏幕上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程名称：_________微机原理及应用___________指导老师：_____钟崴_______成绩：__________________ 实验名称：_______数码转换__________实验类型：________________同组学生姓名：__________
一、实验目的和要求（必填）二、实验内容和原理（必填）
三、主要仪器设备（必填）四、操作方法和实验步骤
五、实验数据记录和处理六、实验结果与分析（必填）
七、讨论、心得
一、实验目的和要求（必填）
掌握采用软件方法进行不同形式数据之间的转换，如十进制数与二进制数的转换、十六进制数与BCD码的转换、BCD数与ASCII码之间的转换、非压缩BCD码与压缩BCD码之间的转换。
二、实验内容和原理（必填）
1．编制一段程序，将31H单元中的无符号数转换成BCD码，存入32H～34H单元中。
2．编制一段程序，将片内RAM40H，41H中的BCD数转换成十六进制数，存入42H单元中。
3．编制一段程序，将片内RAM30H～32H中的BCD数转换成ASCII码，结果存入片内RAM40H～42H中。
4．编制一段程序，将片内RAM40H～4FH中的BCD码转换成压缩BCD码，结果存入片外RAM0800H～0807H中。
三、主要仪器设备（必填）
PC机一台。
四、操作方法和实验步骤
逐段编制程序，汇编无误后，用连续或者单步的方式运行程序，检查程序的运行结果，看是否达到预期的效果。
六、程序清单
1. MOV A,31H
MOV B,#100
DIV AB
MOV 32H,A
MOV A,B
MOV B,#10
DIV AB
MOV 31H,A
MOV 32H,B
SJMP $
实验名称：_______数码转换________姓名：_____许川______学号：____3120103533____
2. MOV A,40H
MOV B,#10
MUL AB
ADD A,41H
MOV 42H,A
3.MOV R0，#30H
MOV R1，#40H
MOV R7，#3
L1：
MOV A,@R0
ADD A,#30H
MOV @R1，A
DJNZ R7，L1
4.MOV R0，#40H
MOV DPTR,#0800H
MOV R7，#8
L1：
MOV A,@R0
MOV R6，A
INC R0
MOV A,@R0
SWAP A
ADD A,R6
MOVX @DPTR,A
INC R0
INC DPTR
DJNZ R7,L1
六、实验思考
1．如何把一个2字节无符号数转换成BCD码？
2．如何把一个3字节十六进制数转换成ASCII码？
1第一步将2字节无符号数除以10000，得到商和余数，这个商就是BCD码的首位；第二步将余数除以1000，得到商和余数，把商作为BCD码的第二位；第三步将余数除以100，得到商和余数，把商作为第三位；第四步将余数除以10，将商作为第四位，余数作为第五位。
2. 将一个字节的16进制数转化为ASCII码程序如下所示：
MOV A，R0
ANL A，#0FH
PUSH ACC
CLR C
SUBB A，#0AH
POP ACC
JC LOOP
ADD A，#07H
LOOP：ADD A，#30H
MOV R2，A
RET
转化三字节可以依次将三个字节进行转化。
