截止阀的设计参考建议截止阀（Globe valve）是一种常见的阀门，广泛应用于各种工业领域。
它通过调节阀瓣的位置来控制流体的流量，具有较高的密封性和可靠性。
以下是有关截止阀设计的参考建议：1.材料选择：选择合适的材料非常重要，以确保截止阀在各种工况下都能正常运行并保持良好的密封性。
阀体和阀盖通常采用铸铁、铸钢或不锈钢材料，阀门座封可使用橡胶、聚四氟乙烯（PTFE）等材料。
此外，根据介质的特性选择适当的密封材料，如橡胶封，金属蜗咬封等。
2.设计压力和温度：在设计截止阀时，需根据介质的工作压力和温度确定其适用范围。
截止阀通常可承受较高的压力，但在高压、高温或其他特殊工况下，需要特殊设计以确保阀门的稳定性和可靠性。
3.流体通道设计：优化截止阀的流体通道设计有助于减小阀门启闭时的流阻和压降，提高阀门的流量特性。
有人说明截止阀的流体通道内部应平滑，避免过多的转弯和管壁间隙，以减少流阻和压力损失。
此外，合理设置进出口布置以提供合适的流体动能转换和流动平直，也是流体通道设计的一个重要方面。
4.阀瓣设计：截止阀的阀瓣（阀板）起到开启和截断介质流动的作用。
为了保持良好的密封性能，阀瓣通常采用与阀座配合的球形或圆锥形设计。
此外，阀瓣的结构和材料应能适应高压、高温和腐蚀等工况，同时具备良好的刚度和耐磨损性。
5.密封性和泄漏阀检测：截止阀主要依靠阀瓣与阀座的配合来实现密封。
为了保证阀门的密封性能，需要进行泄漏阀检测。
常见的泄漏阀检测方法有压力测试和密封检查。
在设计截止阀时，应考虑到这些检测设备的配置和操作。
6.压降和流量控制：截止阀在开启和关闭过程中会产生一定的压降。
因此，在设计时需要考虑阀门的流阻和压降以及流体的流动特性，以确保阀门在各个位置都能提供合适的流量控制和压降。
7.操作方式和控制系统：截止阀的操作方式根据要求可以采用手动、电动、气动或液动等方式。
在设计时需要充分考虑操作方式和控制系统的可靠性、灵活性和安全性。
截止阀设计结构

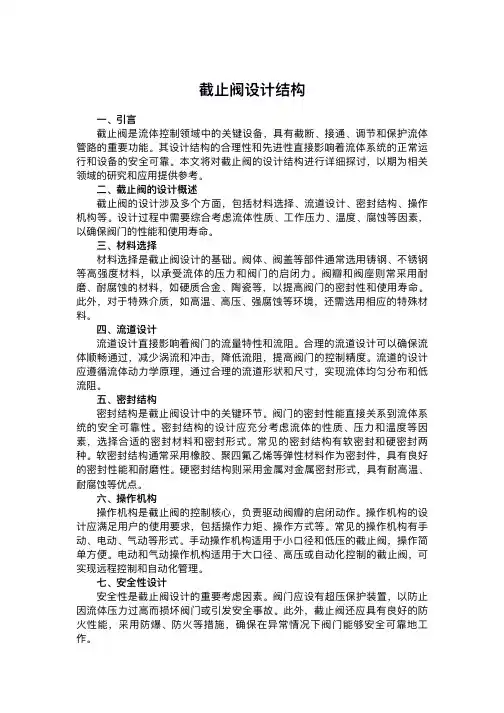

截⽌阀设计结构⼀、引⾔截⽌阀是流体控制领域中的关键设备，具有截断、接通、调节和保护流体管路的重要功能。
其设计结构的合理性和先进性直接影响着流体系统的正常运⾏和设备的安全可靠。
本⽂将对截⽌阀的设计结构进⾏详细探讨，以期为相关领域的研究和应⽤提供参考。
⼆、截⽌阀的设计概述截⽌阀的设计涉及多个⽅⾯，包括材料选择、流道设计、密封结构、操作机构等。
设计过程中需要综合考虑流体性质、⼯作压⼒、温度、腐蚀等因素，以确保阀⻔的性能和使⽤寿命。
三、材料选择材料选择是截⽌阀设计的基础。
阀体、阀盖等部件通常选⽤铸钢、不锈钢等⾼强度材料，以承受流体的压⼒和阀⻔的启闭⼒。
阀瓣和阀座则常采⽤耐磨、耐腐蚀的材料，如硬质合⾦、陶瓷等，以提⾼阀⻔的密封性和使⽤寿命。
此外，对于特殊介质，如⾼温、⾼压、强腐蚀等环境，还需选⽤相应的特殊材料。
四、流道设计流道设计直接影响着阀⻔的流量特性和流阻。
合理的流道设计可以确保流体顺畅通过，减少涡流和冲击，降低流阻，提⾼阀⻔的控制精度。
流道的设计应遵循流体动⼒学原理，通过合理的流道形状和尺⼨，实现流体均匀分布和低流阻。
五、密封结构密封结构是截⽌阀设计中的关键环节。
阀⻔的密封性能直接关系到流体系统的安全可靠性。
密封结构的设计应充分考虑流体的性质、压⼒和温度等因素，选择合适的密封材料和密封形式。
常⻅的密封结构有软密封和硬密封两种。
软密封结构通常采⽤橡胶、聚四氟⼄烯等弹性材料作为密封件，具有良好的密封性能和耐磨性。
硬密封结构则采⽤⾦属对⾦属密封形式，具有耐⾼温、耐腐蚀等优点。
六、操作机构操作机构是截⽌阀的控制核⼼，负责驱动阀瓣的启闭动作。
操作机构的设计应满⾜⽤户的使⽤要求，包括操作⼒矩、操作⽅式等。
常⻅的操作机构有⼿动、电动、⽓动等形式。
⼿动操作机构适⽤于⼩⼝径和低压的截⽌阀，操作简单⽅便。
电动和⽓动操作机构适⽤于⼤⼝径、⾼压或⾃动化控制的截⽌阀，可实现远程控制和⾃动化管理。
七、安全性设计安全性是截⽌阀设计的重要考虑因素。
截止阀设计计算说明
截止阀设计计算说明引言：截止阀是一种用于控制管道流体流量的装置，广泛应用于工业生产、建筑和民用水管道系统中。
设计合理的截止阀能够确保系统的正常运行，同时提高管道的可靠性和安全性。
本文将对截止阀的设计进行详细说明，并给出计算方法。
设计要求：在进行截止阀设计之前，我们需要明确以下设计要求：1. 阀内最大压力 P_max 和最小压力 P_min。
2.阀门的公称通径DN。
3.流体的工作温度T和密度ρ。
4. 适用的流量范围 Q_min～Q_max。
计算步骤：1. 首先，根据流量范围 Q_min～Q_max，确定截止阀的流量特性。
一般情况下，截止阀是调节阀的一种，可以分为等百分比和线性两种类型。
等百分比阀是指在截止阀开度为 n 时，流量占全开时流量的百分比保持不变。
线性阀则是指在截止阀开度为 n 时，流量占全开时流量的百分比与开度成正比。
选择合适的流量特性有利于系统流体的稳定控制。
2.根据流体的工作温度T和密度ρ，计算出流体在截止阀内的流速v。
流速可以通过下列公式计算：v=Q/(π*d^2/4)其中，Q是截止阀的流量，d是截止阀的通径。
3.计算截止阀的卡宾数计算。
卡宾数是流体流动特性的无量纲参数，表示了流体在节流过程中发生的压力损失情况。
卡宾数可以通过下列公式计算：C=ΔP/(0.5*ρ*v^2)其中，ΔP是截止阀两端的压力差。
4.根据截止阀的流量特性和卡宾数，选择合适的阀门结构。
截止阀的结构种类繁多，常见的有旋启式、活塞式、角阀式等。
不同结构的截止阀在流量控制和压力损失方面有不同的性能表现，需要根据实际情况进行选择。
5.计算截止阀的阻力系数K。
阻力系数是表示流体通过截止阀时发生的总压力损失的无量纲参数。
可以通过下列公式计算：K=0.033*(β/d)^4其中，β是截止阀开度，d是截止阀的通径。
6.根据截止阀的阻力系数K和流量Q，计算截止阀的压力损失ΔP。
根据下列公式计算：ΔP=K*(ρ*v^2)/27. 根据截止阀的最大压力 P_max 和最小压力 P_min，计算截止阀的耐压能力。
截止阀的设计参考建议

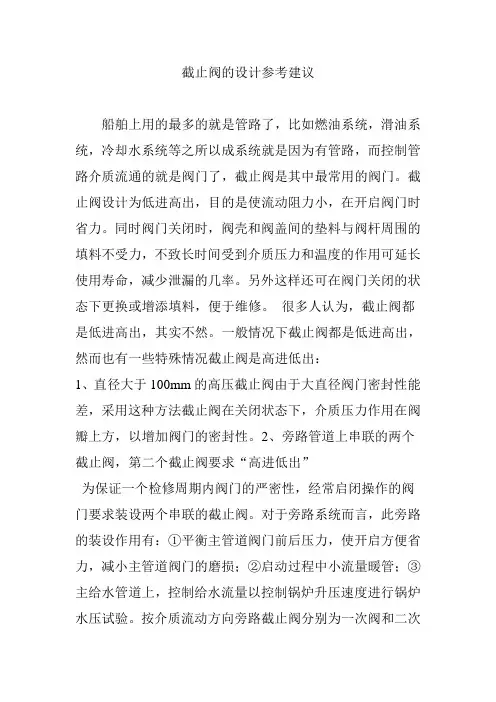

截止阀的设计参考建议船舶上用的最多的就是管路了，比如燃油系统，滑油系统，冷却水系统等之所以成系统就是因为有管路，而控制管路介质流通的就是阀门了，截止阀是其中最常用的阀门。
截止阀设计为低进高出，目的是使流动阻力小，在开启阀门时省力。
同时阀门关闭时，阀壳和阀盖间的垫料与阀杆周围的填料不受力，不致长时间受到介质压力和温度的作用可延长使用寿命，减少泄漏的几率。
另外这样还可在阀门关闭的状态下更换或增添填料，便于维修。
很多人认为，截止阀都是低进高出，其实不然。
一般情况下截止阀都是低进高出，然而也有一些特殊情况截止阀是高进低出：1、直径大于100mm的高压截止阀由于大直径阀门密封性能差，采用这种方法截止阀在关闭状态下，介质压力作用在阀瓣上方，以增加阀门的密封性。
2、旁路管道上串联的两个截止阀，第二个截止阀要求“高进低出”为保证一个检修周期内阀门的严密性，经常启闭操作的阀门要求装设两个串联的截止阀。
对于旁路系统而言，此旁路的装设作用有：①平衡主管道阀门前后压力，使开启方便省力，减小主管道阀门的磨损；②启动过程中小流量暖管；③主给水管道上，控制给水流量以控制锅炉升压速度进行锅炉水压试验。
按介质流动方向旁路截止阀分别为一次阀和二次阀，机组正常运行时一次阀和二次阀是关闭的，二者都和介质直接接触。
为防止二次阀阀壳和阀盖间的垫料与阀杆周围的填料长时间受到介质和温度作用，以及在运行过程可以更换阀门的填料，二次阀要求的安装方向“高进低出”。
3、锅炉排气、放空截止阀锅炉排气、放空截止阀仅在锅炉启动上水过程中使用，启闭频率小，但常常由于密封不严而造成工质损失，为此有的船舶为了提高严密性将此类截止阀安装方向“高进低出”。
4、电磁速断阀电磁速断阀的功能是快速关闭，迅速切断燃油供应。
电磁速断阀的结构和截止阀的结构相似，如果电磁速断阀也是工质从下部进入，上部流出，则燃油作用在电磁速断阀阀瓣下部的力很大，而电磁速断阀的重锤远小于它。
因此，如果工质从下部进入速断阀，则因重锤产生力矩小于燃油压力产生的力矩，当速断阀动作时不能将燃油切断，因而达不到预期的目的。
双阀瓣截止阀的设计及应用

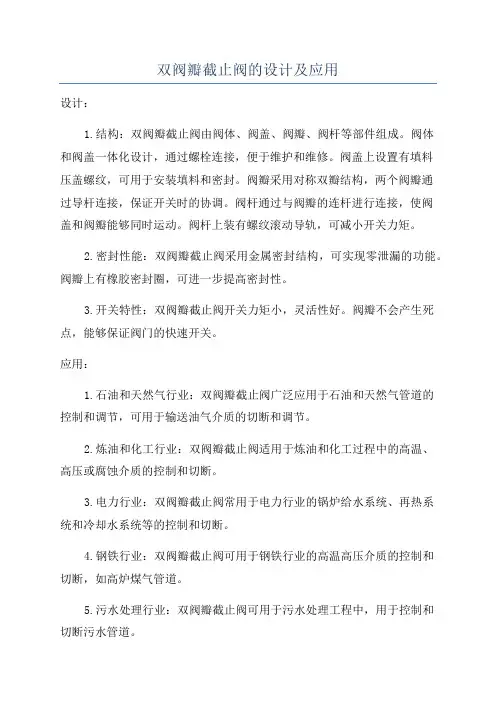

双阀瓣截止阀的设计及应用设计：1.结构：双阀瓣截止阀由阀体、阀盖、阀瓣、阀杆等部件组成。
阀体和阀盖一体化设计，通过螺栓连接，便于维护和维修。
阀盖上设置有填料压盖螺纹，可用于安装填料和密封。
阀瓣采用对称双瓣结构，两个阀瓣通过导杆连接，保证开关时的协调。
阀杆通过与阀瓣的连杆进行连接，使阀盖和阀瓣能够同时运动。
阀杆上装有螺纹滚动导轨，可减小开关力矩。
2.密封性能：双阀瓣截止阀采用金属密封结构，可实现零泄漏的功能。
阀瓣上有橡胶密封圈，可进一步提高密封性。
3.开关特性：双阀瓣截止阀开关力矩小，灵活性好。
阀瓣不会产生死点，能够保证阀门的快速开关。
应用：1.石油和天然气行业：双阀瓣截止阀广泛应用于石油和天然气管道的控制和调节，可用于输送油气介质的切断和调节。
2.炼油和化工行业：双阀瓣截止阀适用于炼油和化工过程中的高温、高压或腐蚀介质的控制和切断。
3.电力行业：双阀瓣截止阀常用于电力行业的锅炉给水系统、再热系统和冷却水系统等的控制和切断。
4.钢铁行业：双阀瓣截止阀可用于钢铁行业的高温高压介质的控制和切断，如高炉煤气管道。
5.污水处理行业：双阀瓣截止阀可用于污水处理工程中，用于控制和切断污水管道。
6.其他行业：双阀瓣截止阀还可应用于矿山、冶金、建筑、军工等行业，满足各种工艺要求。
总之，双阀瓣截止阀的设计和应用具有结构简单、管理维护方便、密封性能好、操作灵活等特点，适用于多个行业和领域。
双阀瓣截止阀的形式和规格很多，根据具体的使用要求选择合适的型号和材料，可以更好地满足实际需求。
美标截止阀设计标准
美标截止阀的设计标准主要遵循ASME B16.34和API 602等标准。
这些标准规定了截止阀的尺寸、压力等级、材料、结构、制造、检验和试验等方面的要求。
1.尺寸：美标截止阀的尺寸通常采用英寸（inch）为单位，常用的尺寸有
1/2英寸、1英寸、1-1/4英寸、1-1/2英寸、2英寸等。
2.压力等级：美标截止阀的压力等级通常分为Class 150、Class 300、Class
600等，分别表示不同的工作压力范围。
3.材料：美标截止阀的材料通常包括铸铁、铸钢、锻钢等，具体材料的选择
取决于阀门的工作压力、工作温度和介质性质等因素。
4.结构：美标截止阀的结构通常包括阀体、阀瓣、阀杆、填料函等部分。
阀
体和阀瓣的连接方式通常采用螺纹连接，阀杆通过填料函与阀瓣连接。
5.制造：美标截止阀的制造过程需要严格遵守相关标准和规范，包括加工、
装配、检验等环节。
6.检验和试验：美标截止阀需要进行严格的检验和试验，以确保其符合相关
标准和规范的要求。
需要注意的是，不同国家和地区的标准可能存在差异，因此在实际设计和生产过程中，还需要根据具体的要求和标准进行相应的调整和修改。
手动截止阀改电动截止阀项目建议书
手动截止阀改电动截止阀项目建议书一、项目背景及意义随着工业自动化程度的不断提高，手动截止阀已无法满足现代工业生产的需要。
改为电动截止阀可以提高生产效率，降低人工成本，确保生产过程的安全可靠。
为此，提出将手动截止阀改造为电动截止阀的项目建议。
二、项目实施方案1.设备选型及采购根据生产工艺要求，选择合适的电动截止阀型号。
在保证性能的前提下，考虑设备的性价比，合理选择供应商，确保设备质量。
2.土建施工及安装根据设备参数，进行土建施工，包括阀门基础、电气设备基础等。
土建施工完成后，进行设备的安装工作，确保安装质量。
3.电气控制系统设计及安装根据设备需求，设计合理的电气控制系统。
包括电气原理图、布线图等。
电气控制系统安装时，要保证接线准确，电气设备安全可靠。
4.调试与验收设备安装完成后，进行调试与验收。
调试主要包括电气控制系统、阀门动作等方面。
确保设备达到设计要求，满足生产需要。
三、项目投资与效益分析1.投资估算根据设备选型、土建施工、电气控制系统等方面的费用，进行投资估算。
投资估算应包括设备购置费、安装费、土建施工费、电气控制系统设计及安装费等。
2.经济效益分析改造项目实施后，可以提高生产效率，降低人工成本。
此外，电动截止阀具有更好的安全性能，有利于减少生产过程中的事故风险。
通过对比改造前后的经济效益，分析项目的投资回报期及盈利能力。
四、项目实施进度与风险管理1.进度安排根据项目规模和实施条件，制定合理的项目进度安排。
包括设备采购、土建施工、电气控制系统设计及安装、调试与验收等环节的时间安排。
2.风险识别与应对措施在项目实施过程中，可能出现的风险包括设备质量问题、施工安全问题、电气控制系统故障等。
针对这些风险，制定相应的应对措施，确保项目顺利进行。
五、项目总结与建议项目实施完成后，对整个项目进行总结，总结项目实施过程中的经验教训。
针对项目实施过程中遇到的问题，提出改进措施和建议，为今后类似项目提供参考。
j41y截止阀标准
j41y截止阀标准全文共四篇示例，供读者参考第一篇示例：J41Y截止阀标准是指符合国际标准的一种工业阀门，主要用于在管道系统中控制介质的流动。
J41Y截止阀具有较好的密封性能和操作性能，可广泛应用于石油、化工、电力、冶金、矿山等领域。
J41Y截止阀标准主要包括以下几个方面：1. 结构设计：J41Y截止阀采用结构简单、体积小、重量轻的设计，操作方便，维护方便。
阀体通常采用铸铁、钢铸或不锈钢材质制作，阀盖采用闸板式结构，密封性能好。
阀杆和阀座通常采用不锈钢材质，耐腐蚀性能强。
2. 工作原理：J41Y截止阀是一种直通式阀门，通过旋转手柄或传动装置，使阀杆上的阀盖上下移动，从而实现阀瓣的打开或关闭。
在介质流动时，通过调节阀盖的位置，可以实现介质的控制和调节。
3. 使用范围：J41Y截止阀广泛应用于管道系统的调节和控制中，主要用于介质的截流、调节及分流。
在化工、石油、电力、水利、供暖等行业中都有着重要作用。
4. 性能要求：J41Y截止阀标准要求阀门的密封性能达到零泄漏，阀体和阀盖的材质要求耐高温、耐腐蚀；阀门的操作力矩要小，便于操作；阀门的密封性能要符合相关标准，保证介质不泄漏。
5. 产品标准：J41Y截止阀的产品标准主要包括国际标准和行业标准，比如国际标准有API、ANSI等，行业标准有GB、HG等。
产品必须符合相应标准的要求，才能保证其质量和性能。
J41Y截止阀标准在工业阀门行业中具有重要的地位，其质量和性能直接影响到生产系统的稳定性和安全性。
制定和执行严格的标准，不仅可以保证产品质量，还可以提高产品在市场中的竞争力。
对于使用J41Y截止阀的企业和工程项目来说，选择符合标准的产品，是确保系统正常运行的重要保障。
【字数：399】第二篇示例：j41y截止阀是一种常用的阀门，广泛应用于各种工业领域，其作用是控制管路中流体的流动，起到截止、调节和分流的作用。
j41y截止阀的性能和质量直接影响到生产工艺的稳定性和管道设备的运行效果，因此相关标准也非常重要。
j44角式截止阀标准
j44角式截止阀标准
J44角式截止阀标准是指由美国国家标准学会所制定的一项国际
标准，它涵盖了角式截止阀的设计、尺寸、材料、性能要求等内容。
该标准不仅适用于美国，也适用于其他国家和地区。
下面我将分步骤
为大家介绍J44角式截止阀标准的内容和要求。
第一步：设计要求。
角式截止阀应该具备以下基本设计要求：流
路呈直角，门板呈楔形，门板与密封面形成45度锐角。
同时，要考虑
到安全性和可靠性，加强密封焊接，阀体应有排污孔，以防止积存水分。
第二步：尺寸要求。
J44角式截止阀要求严格按照具体的尺寸标
准来制造，以保证阀门的安装和使用过程中的适配性和稳定性。
例如，阀门的口径应该根据使用场合和输送介质进行合理的选择；门板的宽
度和厚度应该符合标准规定，以保证其在工作过程中的稳定性。
第三步：材料要求。
J44角式截止阀要求阀门的选材必须符合标
准规定。
常用的材料包括：碳钢、不锈钢、合金钢等。
不同的材料具
有不同的特性和适用性，应根据具体需要进行选择。
第四步：性能要求。
阀门的性能是使用者最为关心的问题。
J44
角式截止阀要求阀门在设计、制造和使用过程中应符合以下性能指标：密封性能好，开闭力矩小，结构简单，耐腐蚀等。
通过适当的测试和
检验，确保阀门的性能符合标准要求。
总之，J44角式截止阀标准对阀门的设计、尺寸、材料和性能都
做出了明确的规定和要求，以保证阀门在使用过程中能够达到预期效果。
同时，也为阀门制造商提供了一个标准化的参考，方便生产和销售。
j41y截止阀标准
j41y截止阀标准
J41Y截止阀是一种金属密封截止阀，其标准主要包括设计标准
和制造标准两个方面。
从设计标准来看，J41Y截止阀通常采用GB/T 12235《金属密封
截止阀》标准进行设计。
这个标准规定了金属密封截止阀的结构长度、连接尺寸、试验、验收以及标志等方面的要求。
该标准对截止
阀的结构设计、材料选用、密封性能等方面都有详细的规定，确保
了截止阀的设计符合国家标准，具有一定的可靠性和安全性。
而从制造标准来看，J41Y截止阀的制造一般遵循GB/T 12236
《金属密封截止阀》标准。
该标准规定了金属密封截止阀的制造要求，包括材料、加工工艺、检测方法等方面的规定。
这些规定旨在
保证截止阀在制造过程中的质量和性能符合国家标准，能够满足工
程项目和用户的需求。
除了上述设计和制造标准外，J41Y截止阀还可能需要符合其他
相关标准，比如密封性能需要符合GB/T 13927《截止阀密封试验方法》标准，阀门试验需要符合GB/T 13927《阀门试验方法》标准等。
总的来说，J41Y截止阀的标准涉及到设计、制造、试验等多个方面，需要严格遵循相关的国家标准和行业标准，以确保其质量和性能符合要求，能够安全可靠地使用在工程项目中。
超低温截止阀结构设计
３ 超低 温截 止 阀外密 封结构 设计
图 ２ 主密封结构 图
超 低 温截止 阀的外 密封包括 中法 兰处 的密封 和
２ 第 三期 ２ １ ０ １年
技术篇
螺纹连接 的拧 紧力矩计算 用力矩扳 手正规测 定
拧 紧力矩 时 ， 所需力矩为 ： Ｔ＝Ｋ ・ ｏ ｄ Ｎ Ｆ ・ （ ｍ） （） １
工艺．
截止 阀零件 推荐材料
阀 体 、长 颈 Ｚ Ｏ ｒ８ ｉ、 Ｇ Ｃ ｌＮ９ Ｚ Ｏ ｒ８ ｉＴ Ｇ Ｃ ｌＮ９ Ｚ １ ｒ８ ｉ Ｇ Ｃｌ Ｎ９ ｉ
阀盖 、 盘 阀 Ｚ １ ｒ８ ｉＴ、Ｃ ｌＮ Ｍ ２ ｉ Ｇ Ｃ ｌＮ９ ｉ ｒ８ 订２ ｏ Ｔ ０
阀杆
１ ｒ８ ｉ、Ｃ ｌＮ９ １ ｒ８ ｉ ｉ ｌＮ９ Ｏ ｒ８ ｉ、Ｃｌ Ｎ９ Ｃ Ｔ
图 ５ 中法 兰 密 封 结构 图
装碟型 弹簧 ， 提供 预紧力 和位 移 的补 偿 ， 服 由于高 克 低温变化填料产生 的微观胀缩及密封预 紧力 的改变 ． 填料压盖螺栓 连接 的拧 紧力矩 可参照 公式 １计 算． 以此处 两 个 Ｍ１ ２的 螺 栓计 算 为例 ， 力 矩 Ｔ＝ 得 ２ Ｎ 在装 配时 ， ８ ｍ． 可使用力矩扳 手对此处 的螺栓施 加
图 ３ 密封 性 能模 型
有限元 建 模仿 真 通 过定 义 阀 门的 材料 性 能参 数、 边界条 件 、 载荷 条件等 内容 ， 进行仿 真计 算 ， 封 密
面 比压分布如图 ４所示 ．
由仿真结果得 到 ， 超低 温截止 阀在低 温工 况下 ，
其密封面 的密封 比压介 于必 须 比压 和许用 比压 范 围 之内， 阀门的密封结构可 以实现有效 密封 ．
换． 超低 温截止阀阀杆 上部采 用填料 密封 ＋阀杆锥 面 密封 的双重密封结构 ． 该结 构可实现在 阀门完全开启 的状态下 ， 金属硬密封与填料软密封的双重效果． 阀门 启 闭过程中及关闭状态时 ， 此处密封 由填料单独实现． 阀杆密封 处设 计为 锥 面 （ 处设 计 为 ４ 。 亦 可 此 ５， 根据实 际情况 设 计为 其他 角度 ） 研 磨 后 ， 过外 部 ， 通 的驱动力使 阀杆的锥面 压紧在 长颈 阀盖 内部 的同角 度锥 面上 ， 实现 密封效果 ． 超低温截止 阀上 密封 由填料单独实现 时 ， 通过 计 算得 出填料压盖施加 于填料 的预 紧力 ， 并在螺栓上 加

截止阀的设计参考建议
截止阀的设计参考建议截止阀是一种常见的流体控制装置，广泛应用于各种工业领域。
设计一个高效可靠的截止阀需要考虑众多因素，包括材料选择、结构设计、密封性能、流体力学特性等。
以下是关于截止阀设计的一些建议：1.材料选择：截止阀通常会接触到各种不同的流体，因此在选择材料时需要考虑其耐腐蚀性能、抗磨损性能和机械强度等。
常见的材料包括不锈钢、碳钢、铜和铸铁等。
根据流体的特性和作用环境选择相应的材料，以确保长期使用和可靠性。
2.结构设计：截止阀的结构设计应该简单可靠，易于安装和维修。
同时，需要考虑到流体的流通特性，减小流体的阻力和压降，以提高截止阀的工作效率。
合理的设计可以减少泄漏的可能性，并提高密封性能。
3.密封性能：密封性能是截止阀设计中非常重要的一项指标。
在设计过程中应考虑阀门座圈、阀杆和阀门间隙的密封性，以及阀体与阀盖的连接密封性。
使用高品质的密封材料，并采用适当的密封结构可以确保截止阀的良好密封性能，避免流体泄漏。
4.流体力学特性：流体在截止阀内部的流动特性对阀门的控制效果起着重要影响。
设计时应尽量减小流体的阻力和压降，并且保持流体的均匀流动。
合理的通道设计、优化的流道形状都可以改善阀门的控制精度和工作效率。
5.操作方式：截止阀的操作方式可以分为手动和自动两种。
手动操作方式简单可靠，适用于一些小型设备。
自动操作方式可以根据需要实现远程控制和自动调节，提高工作效率和安全性。
根据实际需求选择合适的操作方式。
6.规范遵循：在截止阀的设计过程中，应遵循相关的国际和国内规范和标准，例如ISO、API和GB等。
这些规范和标准对于保证产品质量和性能有着重要的指导意义，同时也便于产品与其他设备的配套使用。
7.可维护性：截止阀需要定期进行检修和维护，因此在设计过程中应考虑到可维护性。
可以采用易于拆卸和更换的零部件，便于清洗和维修。
此外，还可以设计检修孔和设备接口，方便对阀门进行维护和检修。
8.安全性：截止阀通常用于各种危险的工作环境，因此在设计过程中应注重安全性。
截止阀结构,截止阀设计标准
截止阀结构，截止阀设计标准截止阀是一种特别常见的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量．截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。
截止阀结构原理：1，截止阀进口和出口的中心位于同一直线上，流体流动时呈现像一个S形的球体，因此也被被称为球形截止阀。
2，当阀杆的阀座朝底部密封面下降压住时，介质停止流动；阀杆上升时，介质从下方往上方流道而过。
截止阀安装时一般有方向要求，管路中介质的流向一般由下向上流过阀座口，就是我们常说的所谓“低进高出”，这样的目的是为了减少流体阻力，使开启省力和关闭状态下阀杆、填料涵部分不与介质接触，保证阀杆和填料涵不致损坏和泄漏。
阀结构图名称截止阀结构形式截止阀设计标准典型锻钢截止阀1、流道JB/T 7746-1995：缩孔BS5352-1999：通孔或缩孔（CL150~800）；通孔（Cl1500）JPI-7S-36-1999：通孔2、阀体和阀盖的连接：法兰、螺纹或焊接3、连接端JB/T 7746-1995：内螺纹、承插焊或法兰BS5362-1999：内螺纹、承插、法兰和对焊JPI-7S-36-1999：内螺纹、承插JB/T 7746-1995BS 5352-1999JPI-7S-36-1999内压自封式锻钢截止阀1、流道：缩孔2、阀体与阀盖的连接：内压自封式3、连接端：对焊、法兰或承插ASMEB16.34-1996铸钢截止阀1、流道：角式、直通、直流（Y 型）三种2、阀体与阀盖的连接：法兰3、连接端：法兰或对焊4、可以采用多种型式的阀瓣，通常为明杆，也有少数口径较小的阀门采用暗杆JPI-7S-46-1999JIS B2071-1999JIS B2072-1999JIS B2081-1999JIS B2082-1999BS 1873-1999MSS-SP-42-1999GB/T 12235-1989。
dn25截止阀标准尺寸
dn25截止阀标准尺寸
DN25截止阀是一种常见的阀门类型，广泛应用于各种工业领域。
它的标准尺寸是多少呢？在这篇文章中，我们将为您详细介绍DN25截止阀的标准尺寸。
首先，DN25截止阀的尺寸标准是根据国际标准ISO 5752确定的。
根据这个标准，DN25截止阀的公称直径为25毫米，也
就是说，它的内径为25毫米，外径则取决于具体的设计。
除了公称直径之外，DN25截止阀的其他尺寸也有一定的标准
要求。
例如，根据ISO 5752标准，DN25截止阀的法兰连接尺寸应符合ISO 7005-2标准。
具体来说，它的法兰连接尺寸应
为DN40，也就是说，它的法兰外径应为145毫米左右。
此外，DN25截止阀的长度和高度也有一定的标准要求。
根据ISO 5752标准，DN25截止阀的长度应为160毫米左右，高度
则应为240毫米左右。
当然，这只是一个大致的标准，具体的长度和高度还取决于具体的设计和应用场景。
总之，DN25截止阀的标准尺寸包括公称直径、法兰连接尺寸、长度和高度等方面。
这些标准要求能够保证DN25截止阀的互换性和通用性，使得它能够更好地满足不同用户的需求。
如果
您需要选择或设计DN25截止阀，建议您参考ISO 5752标准，并根据具体需求进行选择或设计。
低温截止阀设计标准
低温截止阀设计标准
一、低温适应性
低温截止阀应能在低于-20℃的温度下正常工作。
阀体材料应选择适应低温环境的高质量材料，如不锈钢、铝合金等。
阀门密封材料应具有较好的低温性能和耐腐蚀性能，如氟橡胶、聚四氟乙烯等。
低温截止阀应进行低温试验，确保在低温条件下密封性能和使用寿命符合要求。
二、热效率
低温截止阀应具有较好的热绝缘性能，以减少热损失。
阀座和阀瓣之间的接触面应采用高热导率的材料，以减少热阻。
阀门应设计成流线型，以减少流体阻力，提高热效率。
阀门应定期进行维护和清洗，保持较好的热效率和使用寿命。
三、操作性能
低温截止阀应具有较好的操作性能，如开启灵活、关闭紧密等。
阀杆和手轮应设计成易于操作的形式，以便于在低温条件下进行操作。
阀门应具有较好的定位性能，以防止因温度变化引起的
位置移动。
在低温条件下，阀门应能自动关闭，以防止泄漏和损坏。
四、安全防护
低温截止阀应具有安全防护装置，如安全阀、防爆阀等，以防止超压和爆炸事故的发生。
在操作过程中，阀门应能及时发现泄漏现象，并采取措施进行维修和更换。
阀门应定期进行安全检查和维护，确保安全性能和使用寿命符合要求。
截止阀技术条件
截止阀技术条件1. 引言截止阀（Gate Valve）是一种常见的管道阀门，用于控制流体的流动。
它通过升降阀杆来实现开关操作，具有结构简单、密封可靠、流通能力大等特点，在工业生产和民用领域广泛应用。
本文将详细介绍截止阀的技术条件，包括设计要求、执行标准、性能参数等内容。
2. 设计要求2.1 结构设计截止阀的结构设计应符合以下要求：•阀体材质应选用耐腐蚀性好、强度高的材料，如铸铁、碳钢、不锈钢等。
•阀座和密封面应采用硬质合金材料或陶瓷材料，以保证密封性能。
•阀杆与阀座之间采用螺纹连接，以便于维修和更换。
•阀门操作机构应简单可靠，操作力矩小且易于操作。
2.2 尺寸设计截止阀的尺寸设计应符合以下要求：•阀门口径范围广泛，从小口径的几毫米到大口径的几十米均可满足。
•阀门长度应符合国家标准，以便于与管道连接。
•阀门密封面直径应与管道内径相匹配，以确保密封性能。
3. 执行标准截止阀的执行标准主要包括以下内容：3.1 国家标准截止阀的设计、制造和检验应符合国家标准，如《截止阀通用技术条件》（GB/T 12234）等。
3.2 行业标准截止阀在特定行业中的使用，还需要符合相应的行业标准，如石油化工行业的《石油化工用截止阀技术条件》（SY/T 0510）等。
3.3 国际标准对于出口产品或与国际接轨的产品，截止阀还需要符合相关的国际标准，如美国ANSI/API、欧洲EN、德国DIN等。
4. 性能参数4.1 密封性能截止阀的密封性能是其最重要的性能之一。
其密封性能要求如下：•阀门关闭时，密封面之间应无泄漏。
•阀门开启时，密封面之间应无卡阻。
4.2 流量特性截止阀的流量特性是指在不同开度下，阀门流量与阀门开度之间的关系。
其流量特性要求如下：•阀门开度与流量之间应呈线性关系。
•阀门的调节范围应符合工艺要求。
4.3 耐压能力截止阀的耐压能力是指其在正常工作条件下能够承受的最大压力。
其耐压能力要求如下：•阀门的耐压试验压力应符合国家标准和行业标准的规定。
截止阀的毕业设计
截止阀的毕业设计截止阀的毕业设计毕业设计是每个工程学院学生必须完成的重要任务之一，它不仅是对所学知识的综合应用，也是对学生能力的一次全面考核。
在我即将毕业的这个时刻，我想分享一下我所选择的毕业设计主题——截止阀。
截止阀是一种常见的工业阀门，用于控制流体的流动。
它在工业生产中起到了至关重要的作用，而我的毕业设计就是要设计一种新型的截止阀，以提高其性能和可靠性。
首先，我对截止阀的工作原理进行了深入研究。
截止阀的主要功能是通过开闭阀门来控制流体的通断，阀门的开闭由阀芯和阀座之间的接触来实现。
我发现传统的截止阀在长时间使用后，阀芯和阀座之间会产生磨损，导致密封性能下降，从而影响阀门的使用寿命。
因此，我决定在设计中加入一种新型的密封材料，以提高阀门的密封性能和耐磨性。
为了选择适合的密封材料，我进行了大量的实验研究。
我测试了不同材料的密封性能和耐磨性，并对其进行了对比分析。
最终，我选择了一种具有良好密封性能和耐磨性的聚四氟乙烯作为新型截止阀的密封材料。
通过在实验中模拟长时间使用的情况，我证实了新材料的优越性能。
接下来，我开始设计新型截止阀的结构。
在设计过程中，我考虑了阀门的开闭力、密封性能、耐压能力等多个因素。
我采用了一种新型的阀芯结构，使其能够更加紧密地与阀座接触，从而提高阀门的密封性能。
同时，我还对阀门的材料进行了优化选择，以确保其具有足够的耐压能力。
在设计完成后，我进行了一系列的实验验证。
我测试了新型截止阀的密封性能、耐压能力和使用寿命，并与传统截止阀进行了对比。
实验结果表明，新型截止阀在密封性能和耐磨性方面均有显著提高，使用寿命也得到了明显延长。
通过这次毕业设计，我不仅加深了对截止阀的理解，也提高了自己的设计和实验能力。
我相信这个设计对于工业生产的提高和发展具有重要的意义。
我将继续努力，将这个设计进一步完善，并争取将其应用到实际生产中。
总结起来，截止阀的毕业设计是一项具有挑战性和实用性的任务。
通过对截止阀的深入研究和实验验证，我成功设计出了一种新型的截止阀，提高了其性能和可靠性。
德标截止阀设计标准
德标截止阀设计标准德标截止阀是一种常用的流体控制装置，广泛应用于石油、化工、冶金、电力等行业。
德标截止阀的设计标准对于其性能和可靠性具有重要的影响，因此需要严格遵循相关标准进行设计和制造。
本文将对德标截止阀的设计标准进行详细介绍，以便于工程师和设计人员在实际工作中参考和应用。
首先，德标截止阀的设计标准包括结构设计、材料选用、密封性能、使用压力等方面的要求。
在结构设计上，德标截止阀应符合相关标准对于阀体、阀盖、阀杆、阀座等零部件的结构要求，保证阀门在使用过程中能够承受正常的工作压力和温度。
同时，材料选用也是德标截止阀设计的关键，应根据介质的性质和工作条件选择合适的材料，确保阀门具有良好的耐腐蚀性能和使用寿命。
其次，德标截止阀的密封性能是设计中需要重点考虑的问题。
阀门的密封性能直接关系到阀门的使用效果和安全性，因此在设计过程中需要严格按照相关标准对密封面的加工精度、密封材料的选用、密封测试等方面进行规定，确保阀门具有良好的密封性能，防止介质泄漏和外泄。
另外，德标截止阀的使用压力也是设计标准需要考虑的重要因素。
根据相关标准对于阀门的使用压力等级进行规定，确保阀门在工作过程中能够承受正常的工作压力，保证设备和人员的安全。
总的来说，德标截止阀的设计标准涉及到结构设计、材料选用、密封性能、使用压力等多个方面，需要严格遵循相关标准进行设计和制造。
只有通过严格遵循设计标准，才能保证德标截止阀具有良好的性能和可靠性，满足工程和生产的实际需求。
因此，设计人员在进行德标截止阀设计时，必须全面了解并严格遵循相关的设计标准，确保所设计的阀门符合相关标准的要求，具有良好的性能和可靠性。
同时，制造厂家也应该严格按照设计标准进行生产制造，确保产品质量，满足用户的需求。
综上所述，德标截止阀的设计标准对于产品的性能和可靠性具有重要的影响，需要设计人员和制造厂家严格遵循相关标准进行设计和制造，确保产品符合相关标准的要求，满足工程和生产的实际需求。
