地铁盾构项目中的区间钢套筒接收施工技术
地铁盾构项目中的区间钢套筒接收施工技术贾㊀旭(中铁十六局集团地铁工程有限公司ꎬ北京㊀１００１２４)收稿日期:２０１９－０９－０３作者简介:贾旭(１９８７－)ꎬ女ꎬ北京人ꎬ本科ꎬ工程师ꎬ主要从事地铁工程施工管理工作ꎮ摘㊀要:随着铁道施工技术不断创新ꎬ盾构法越来越多地被应用到地铁施工工程中ꎬ但是该项技术在运用的过程中存在着较多安全隐患ꎬ特别是盾构在接收过程中风险很高ꎮ本文以某地铁工程为例ꎬ围绕钢套筒技术ꎬ根据施工现场条件ꎬ对钢套筒接收施工展开了详细的探讨ꎬ最终取得了良好的施工效果ꎮ关键词:地铁施工ꎻ区间钢套筒ꎻ盾构接收中图分类号:Ｕ２３１ ３文献标志码:Ｂ文章编号:１６７２－４０１１(２０１９)１２－０１３１－０２ＤＯＩ:１０ ３９６９/ｊ ｉｓｓｎ １６７２－４０１１ ２０１９ １２ ０６３０㊀前㊀言当前在地铁工程施工过程中ꎬ对盾构机接头的加固主要是通过搅拌桩加固㊁注浆㊁冷冻㊁高压旋喷桩加固等方式ꎮ但是在实际操作过程中ꎬ由于外界因素的限制ꎬ致使盾构机接收端加固工作开展较为困难ꎮ基于此ꎬ钢套筒接收方法被开创出来ꎮ本文针对盾构法施工所遇到的技术难题ꎬ结合目前地铁施工的例子ꎬ介绍一种新型接收工艺ꎮ１㊀工程简介该地铁项目为某城市重点建设项目ꎬ全长３ ２ｋｍꎬ共分为４个区段ꎬ并设置２个站点ꎮ为了保证施工质量和强化安全管理工作ꎬ运用盾构法施工ꎬ同时对区间钢套接收工作进行深入讨论ꎮ筒体与洞门钢环连接见图１ꎮ图１㊀筒体与洞门钢环连接２㊀钢套筒技术简介２ １㊀钢套筒结构介绍１)筒体ꎮ筒体设计长为１ ４ｍꎬ内直径为１ ３４ｍꎬ分为８个部分ꎮ筒体采用１７ｍｍ的钢板制作而成ꎬ筒体每段的焊接呈网络状ꎬ这样可以确保筒体抗压能力ꎬ筋板高为１６０ｍｍ㊁厚为２５ｍｍ㊁间隔距离为４００ˑ５００(ｍｍ)ꎮ每个部分筒体的两端结合均使用法兰来完成ꎬ法兰所采用的材料为刚性材料ꎬ使用螺栓连接ꎬ中间加入垫圈和垫衬ꎬ这样可以保证良好的密封性ꎮ筒体底端为基座ꎬ运用焊接的方法与筒体进行连接ꎮ同时车站内壁需要与托架紧密结合ꎬ套筒上端与梁顶贴合ꎮ筒体还需设置１个进料口ꎬ下部设置９个孔ꎬ用来排污ꎬ最好在合适位置设置检查孔ꎮ２)后端盖ꎮ后端盖所用的材料为钢板ꎬ环板焊接在端盖上ꎮ后端盖与筒体用法兰和螺栓来实现连接ꎮ３)筒体与洞门的连接方式ꎮ在套筒连接端设置压板ꎬ长度为０ ５ｍꎬ连接方式见图１ꎮ２ ２㊀施工方式钢套筒接收盾构施工流程见图２ꎮ接收井端头旋喷桩加固ˌ接收井内护筒基座放置加固ˌ安装钢护筒并做好止水密封ˌ破除地下连续墙围护结构ˌ护筒内回填泥浆ˌ盾构机连续推进至接收护筒ң洞口内１０环范围注双液浆封闭止水ˌ检查注浆止水效果否ң洞门内１０环范围内继续注双液浆或者聚氨酯封闭止水ˌ放出护筒内剩余泥浆ꎬ拆除护筒并清除泥浆ˌ洞门圈与管片封闭焊接ꎬ完成接收图２㊀盾构钢套筒接收工艺流程３㊀施工技术３ １㊀接收工作首先ꎬ进行重复勘测ꎮ①当盾构机运行到洞前３００ｍ处时ꎬ现场工作人员需要与测量人员沟通ꎬ对施工重要区域进行二次勘测ꎻ②当盾构机运行至洞前端１５０ｍ时ꎬ对主要控制点进行审核ꎬ除此之外ꎬ复核洞门的中心线ꎬ然后集中复核结果ꎬ进行深入分析ꎬ调整盾构机位置[１]ꎻ③当盾构机距离洞口２０ｍ时ꎬ技术人员需要对盾构机前进方向进行校对ꎬ并且多次矫正ꎬ确保水平和垂直误差在ʃ２０ｍｍ范围内ꎮ其次ꎬ接收准备工作ꎮ①在接收过程中采用钢套筒方式进行接收ꎬ长度一般为１１ ２ｍꎬ内直径为１３４００ｍｍꎻ②封堵材料ꎬ一般情况下采用双液浆ꎬ通过输送泵传输到施工地点ꎬ在这一施工过程中需要留有注浆孔ꎬ防止后期出现缺浆现象ꎻ③电器设备选择ꎬ根据施工需要选择合适的用电设备ꎬ将其运送到施工地点ꎬ注浆过程中通常采用硅酸钠溶液ꎬ封水选择聚氨酯ꎻ④当盾构机运行至洞口时ꎬ执机人员需要提高油脂的使用量ꎬ通常用量选择在７０~９０ｋｇ之间ꎻ⑤备用零件ꎬ准备３个三孔型管片和４个转弯环管片ꎮ３ ２㊀主要部分连接１)安装铜套过程中ꎬ技术人员应确定好钢套筒中心线ꎬ确保钢套筒安装符合技术标准ꎮ需要注意的是ꎬ接收线应为直线ꎬ中心线与套筒的中心重合ꎮ２)进行组装ꎬ钢套筒主要由连接环和筒体组成ꎬ安装完１３１毕后ꎬ将钢套筒置于端头井内ꎬ利用电焊设备将洞门钢环与连板进行连接ꎮ对于钢套筒来说ꎬ应该采用螺栓与过渡段进行紧密连接ꎬ运用胶垫密封ꎮ３)使用同样的安装方式将筒体的下一部分准确置于井内ꎬ然后通过使用螺栓将两部分筒体连接ꎬ同时运用１ｃｍ厚的胶垫进行密封ꎮ４)基于同样的安装方式ꎬ安装第三部分筒体置于井下ꎬ运用螺栓和胶垫来实现与第二部分筒体连接ꎬ做好密封工作ꎮ５)第四部分的筒体依然采用同样的方式安装并且与第三部分的筒体完成对接ꎮ６)完成整个筒体的安装工作之后ꎬ技术人员需要对筒体的相应参数进行二次测量ꎬ以盾构机的中心线为标准ꎬ筒体的中心线要与盾构机的中线重合ꎮ７)完成以上工作后ꎬ工作人员检查各个连接环是否连接正常ꎬ然后安装反力架ꎬ需要保证环板与连接板连接完好ꎬ确保其中两个平面能够紧密连接不出现缝隙ꎮ为了防止出现平面倾斜和洞门环发生变形ꎬ在安装过程中需要在缝隙处插入一定厚度的钢板ꎬ使用电焊设备将过渡环焊接在钢板上ꎮ在地铁施工过程中ꎬ工作人员需要减少缝隙的出现ꎬ当消除缝隙后ꎬ必须将过渡板焊接在洞门环板上ꎮ３ ３㊀反力架、钢套筒端盖安装安装钢套筒后盖完毕后ꎬ这样整个钢套筒就形成了密闭的空间ꎬ能够使盾构机完成接收工作ꎬ而反力架的安装能够保证有充足的阻力ꎬ这样一来不仅能使洞门与钢套筒紧密结合ꎬ同时起到防水的作用ꎮ通常情况下ꎬ反力架上下端由数根工字钢㊁中板组成ꎬ同时与底板梁紧密结合ꎮ３ ４㊀钢套筒施加反力安装反力架之后需要使用千斤顶来控制反力的大小ꎬ一般情况下ꎬ反力架使用２５个千斤顶ꎬ每个千斤顶可施加的力为５０ｔꎬ力的总和为１２５０ｔꎮ在施加力的过程中ꎬ工作人员需要检查反力架各个部分是否有松动现象ꎬ如发现异常需及时进行解决ꎮ３ ５㊀钢套筒内添加物料为了保证钢套筒能够发挥作用ꎬ筒体底端１/３处需要添加粗砂ꎬ剩余２/３灌注浆液ꎬ浆液主要由砂㊁粉煤灰和泥浆组成ꎮ向钢套筒中添加物料主要是因为盾构机到达洞口时ꎬ需要启动刀盘ꎬ会对周边产生挤压ꎬ这就造成了盾构机运转不流畅ꎮ所以在钢套筒底部添加一定量的粗砂能够为盾构机启动刀盘时提供一定的摩擦力ꎬ确保掘进作业顺利完成ꎮ顶部浆液中的物料能对盾构机工作产生的渣土进行改良ꎬ保证物料的流动性ꎬ同时还能有效防止喷涌现象ꎮ钢套筒中的物料还能对盾构机的调整起到促进作用ꎬ降低盾构机调整方向的难度ꎮ３ ６㊀试㊀压钢套筒安装完毕后ꎬ相关人员需要对钢套筒进行试压ꎬ确保盾构机完成掘进工作后保持平衡状态ꎬ避免出现喷涌现象ꎮ在工程最后的工作面上ꎬ盾构机工作产生的覆土高达２１ｍꎬ根据设置好的出洞压力进行加水测试压力ꎬ使盾构满足相应的工作要求ꎮ４㊀盾构机的接收工作１)当盾构机完成掘进工作后ꎬ将盾构机的速度控制在合适的范围内ꎬ一般情况下盾构机的速度为１５ｍｍ/ｍｉｎ左右ꎬ此外ꎬ刀盘的运转速度不能过快ꎬ其速度可为０ ７~１ ５ｒ/ｍｉｎꎮ施工过程中ꎬ需要保证匀速运动ꎬ掘进速度一般为５ｍｍ/ｍｉｎ左右ꎬ为了防止钢套筒出现损坏现象ꎬ可以适当降低掘进速度[２]ꎮ２)当接收工作启动后ꎬ保证钢套筒周边压力控制在合理范围内ꎮ在深埋的基础上ꎬ不得随意变动压力ꎬ这样可以避免出现盾构机扎头现象ꎬ也避免了钢套筒结构变形的发生ꎮ３)当盾构机进入钢套筒的过程中ꎬ相关人员需要仔细观察盾构机侧移ꎬ特别是油缸压力变化ꎬ如果出现压力明显变大ꎬ应立刻停止工作ꎬ对钢套筒进行全面检查ꎮ４)当盾构机完全进入到钢套筒后ꎬ清除残留泥浆ꎬ同时进行钢套筒拆除工作ꎬ使用起吊装备对盾构机进行吊装ꎮ５㊀结束语总而言之ꎬ随着地铁不断进入城市ꎬ应用盾构机来实现地下掘进工作已经成为该领域趋势ꎬ这样一来钢套筒盾构接收技术将被广泛运用于盾构机结束工作后的安置ꎬ运用该技术可有效避免出现喷涌现象ꎬ从该项技术成功使用的经验来讲ꎬ能够提升地铁工程施工的安全性ꎬ具有广阔的发展前景ꎮ[ＩＤ:００８８４７]参考文献:[１]㊀孙延盼ꎬ万凯ꎬ王涛ꎬ等.无锡地铁盾构组合工法接收施工技术[Ｊ].市政技术ꎬ２０１８ꎬ４６(６):８２－８５.[２]㊀邓林涛.地铁盾构钢套筒接收的施工技术[Ｊ].建筑安全ꎬ２０１９ꎬ３４(２):７５－７７.２３１。
盾构法隧道钢套筒辅助接收安装流程控制

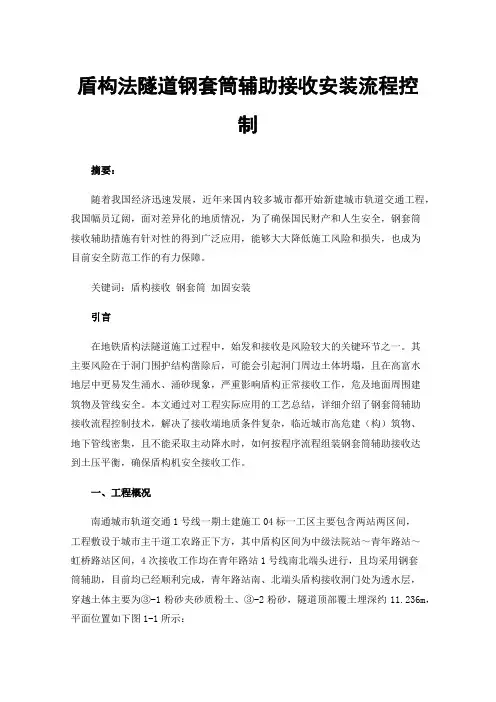

盾构法隧道钢套筒辅助接收安装流程控制摘要：随着我国经济迅速发展，近年来国内较多城市都开始新建城市轨道交通工程，我国幅员辽阔，面对差异化的地质情况，为了确保国民财产和人生安全，钢套筒接收辅助措施有针对性的得到广泛应用，能够大大降低施工风险和损失，也成为目前安全防范工作的有力保障。
关键词：盾构接收钢套筒加固安装引言在地铁盾构法隧道施工过程中，始发和接收是风险较大的关键环节之一。
其主要风险在于洞门围护结构凿除后，可能会引起洞门周边土体坍塌，且在高富水地层中更易发生涌水、涌砂现象，严重影响盾构正常接收工作，危及地面周围建筑物及管线安全。
本文通过对工程实际应用的工艺总结，详细介绍了钢套筒辅助接收流程控制技术，解决了接收端地质条件复杂，临近城市高危建（构）筑物、地下管线密集，且不能采取主动降水时，如何按程序流程组装钢套筒辅助接收达到土压平衡，确保盾构机安全接收工作。
一、工程概况南通城市轨道交通1号线一期土建施工04标一工区主要包含两站两区间，工程敷设于城市主干道工农路正下方，其中盾构区间为中级法院站～青年路站～虹桥路站区间，4次接收工作均在青年路站1号线南北端头进行，且均采用钢套筒辅助，目前均已经顺利完成，青年路站南、北端头盾构接收洞门处为透水层，穿越土体主要为③-1粉砂夹砂质粉土、③-2粉砂，隧道顶部覆土埋深约11.236m，平面位置如下图1-1所示：图1-1区间平面位置示意图二、钢套筒辅助接收工作原理钢套筒密闭接收施工技术具有安全可靠、绿色环保、节约成本等特点，对于富水砂层地质条件较差的盾构接收施工尤为适用，钢套筒密闭接收施工技术采用模拟地层，将钢套筒拼装完成后与洞门钢环焊接形成一个密闭空间，在钢套筒内填充砂浆或隧道掘进过程中产生的渣土等材料与掌子面保持套筒内部的水土压力与隧道埋深位置的水土压力平衡原理，防止盾构接收过程中出现涌水涌砂，使盾构机安全顺利的进洞。
图2-1盾构钢套筒接收安装整体示意图三、钢套筒简介盾构接收钢套筒是一端开口的桶形状结构，整个钢套筒总长为10500mm，由1个过渡连接环、3个筒体、1个后端盖、3根立柱以及左、右工字钢支撑等部分组成。
盾构钢套筒接收作业指导书课件资料
盾构钢套筒接收作业指导书编制复核审批中铁十五局集团有限公司成都地铁十号线工程土建三标项目经理部二〇一五年十月盾构钢套筒接收作业指导书一、钢套筒设计1、筒体钢套筒主体部分总长10900mm，直径（内径）6500mm，外径6840mm，总重111.83t。
套筒分标准段、一个后端盖和一个过渡环，标准段分为上下两个半圆，下半圆部分为三个半圆标准段，每段3300mm，上半圆部分为拼合成半圆的三块圆弧，每段9900mm。
筒体采用钢板卷制而成。
每段筒体的外周焊接纵、环向筋板以保证筒体刚度。
每段筒体的端头和上下两部分接合面均焊接圆法兰，采用法兰连接，用高强度螺栓连接紧固。
另外，每节钢套筒分别于顶部设置4 个起吊用吊耳，1 个直径600mm 的加料口，底部设置3个3寸的排浆管。
钢套筒的制作由专业厂家负责，最终将验收合格的钢套筒运至施工现场。
2、后端盖后端盖由冠球盖和平面环板组成，冠球盖和平面环板材料用30mm钢板，平面环板加焊36个厚30mm、高500mm的钢板筋板，环向均布排列焊接。
后盖边缘法兰与钢套筒端头法兰采用M30、8.8级螺栓连接。
冠球盖用30mm钢板整体冲压焊接成形，后盖平面环板与冠球盖外缘内外焊接成整体。
制作完工要在球盖内侧加焊型钢或钢管井子玄，防止变形。
后端盖形状如图所示。
后端盖3、反力架采用盾构始发反力架紧贴后盖平面板安装，冠球部分不与反力架接触。
反力架用I20的工字钢做斜撑，与固定钢板焊接。
反力架定好位置后，先用400t 千斤顶顶平面盖和反力架，消除洞门到后盖板的安装间隙后，反力架上下均布8道I20的工字钢与后端盖板顶紧，承力工字钢两端用楔形块垫实并焊接。
4、筒体与洞门的连接在原洞门环板预埋钢筋基础上，每组加焊二根直径20mm圆钢，一端焊接在车站侧墙钢筋，另一端焊在洞门环板上，用于加强洞门环板与侧墙的连接强度。
钢套筒与洞门环板之间设一过渡连接板，洞门环板与过渡连接板采用烧焊连接，钢套筒的法兰端与过渡连接板采用M30、8.8级螺栓连接。
