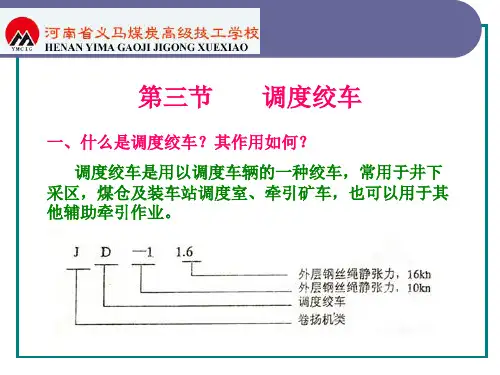

调度绞车结构及工作原理调度绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。

两组内齿轮副装在卷筒内，电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另一小内齿轮，再传递到大连轴齿。大连轴齿与大行星齿合，带动行星机构转动。

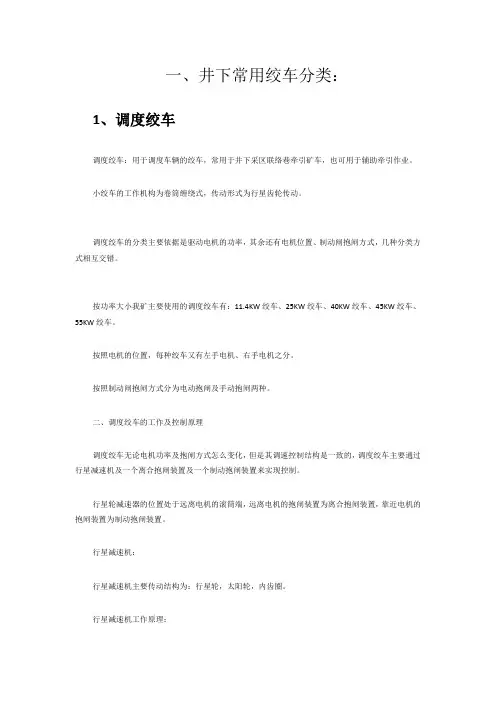

调度绞车工作原理：调度绞车通过电动机经由减速机系统提供给卷筒扭矩，利用钢丝绳与卷筒的缠绕，以及刹车装置控制卷筒运转和停止，满足调度和搬运物料之目的。

调度绞车电控系统采用QBZ-80/660N型矿用隔爆型可逆真空电磁起动器，实现对绞车正转，反转，停止的控制，同时也能实现对电动机的保护。

工作原理电机齿轮与轴齿轮相连，轴齿轮带动小齿轮架上的三个小行星轮旋转，小行星轮与小内齿轮啮合，三个小行星轮除了做自转外，还要围绕轴齿轮公转，即带动了小齿轮架旋转，小齿轮架与双联齿轮相联，从而使双联齿轮旋转，于是带动大行星轮转动，此时可有下列三种状态：1. 如果左刹车闸刹住卷筒，右刹车闸松开，大内齿轮因与卷筒相联接，故不旋转，大行星轮除做自传外，还要公转，同时通过大齿轮架带动右刹车制动轮旋转，重物因卷筒静止，被停留在某一位置，此为停止状态。2. 如果左刹车闸松开，右刹车闸刹住制动轮，大行星轮只有自转，通过大内齿轮带动卷筒旋转起来，即可进行牵引，此时称为工作状态。3. 如果开启电机使电机反转，称为工作下放状态。在起动和停止时，以及在重物下放中为调节卷筒转速，可利用两刹车装置交替刹紧和松开进行调节。

调度绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。两组内齿轮副装在卷筒内，电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另一小内齿轮，再传递到大连轴齿。大连轴齿与大行星齿合，带动行星机构转动。此时有三种情况：

1、如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态。

2、如果右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。这时右端齿轮架不再旋转，大行星齿轮亦不再公转，而是自转，并带支大内齿轮空转。

3、如果左、右两刹车闸均松开，重物便自重自由下落，带动滚筒反转，称为工作下放状态。为了调节下放速度或停止，两刹车装置应交替刹紧或松开。

调度绞车结构：调度绞车主要有卷筒及行星齿轮传动装置，刹车装置，轴承支架，底座，电动机等组成。JD-1（JD-11.4 ）型调度绞车的组成部分

JD-1 型调度绞车由电动机、齿轮与传动装置、滚筒装置、制动闸、工作闸、底座等部件组成。

JD-1.8 （JD-25）型调度绞车的组成部分

JD-1.8 型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。

JD-2.5 （JD-40）型调度绞车的组成部分

JD-2.5 型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。

调度绞车由下列主要部分组成：电动机、卷筒装置（包括有：卷筒体、电机齿轮、轴承套、内齿轮、轴齿轮、轴承等）、行星齿轮传动部件、轴承座、刹车装置、底座、防护罩等部件组成。具有性能好、安全可靠、可高速启动等特点。

其结构如图1 所示。图1-1

JD —0.5 型调度绞车结构图 1 —电动机； 2 —电机齿轮； 3 —第一级行星齿轮； 4 —第一级内齿轮圈； 5 —传动主轴； 6 —第二级中心齿轮套；7 —第二级行星齿轮；8 —第二级内齿轮圈；9 —刹车装置；10 —卷筒；11 —轴承座；12 —底座

从图中可以看出，它的传动原理是用右闸闸住内齿轮圈，此时左闸松开状态，右部的大内齿轮圈不转，中心齿轮（太阳轮）的旋转带动行星齿轮旋转，此时的行星齿轮除绕自身中心轴线旋转，同时又在与大内齿轮圈作相对旋转——公转运动，由于右部的大内齿轮圈不旋转，因而行星齿轮公转而带动行星架作旋转运动，行星架与卷筒固定在一起的，因此滚筒作相对应的旋转而工作。卷筒的正反转为调度绞车的收放钢丝绳工作。 4 反之，当松开右手制动闸时，整个传动成为定轴轮系，这时卷筒不转动（达

到绞车制动），电动机与各个齿轮空转

9 IO Ll 12 13 14 15 15

图2-1、JD-O. 5型调度绞车卷筒装萱传动结构图

I-电动机支承座；2—第一级内齿轮圈；3-第一级行星齿轮；4一电机齿轮；

5-第-级行星架；6、15T由承销；7、8、16、21、22T由承；9-传动主轴；10-⅜筒；

11 一第二级行星架；12—第二级内齿轮圈；13-离合刹车盘；14 一第二级行星齿轮；17T当盘;

18—第二级中心齿轮（太阳轮）；1 —庁蝉端盖；20—圆螺母及止退圈；23—由承座

1 2 3 4 5 6 7 8 9 10 11

图1-3、JD—1型调度绞车结构图

1—电动机；2—电机齿轮；3—轴承；4―由祇圈；5—刹车装置；6—卷筒；

7—第一级内齿轮；8—齿轮轴；9一第二级内齿轮；10—大内齿轮；II-行星齿轮;

12TT星齿轮架；13→当盘；14 一太阳轮；15T由揪座；16—底座

f

□J

图1-4、JD-I型调度绞车外形图

1—底屈2—⅛Λ⅛机；3—嘅11齿轮；4—^1车⅛盼；

5-卷筒咅盼；6→O变速机构；T-W8-防护罩

图1・5、JD-1.6型调度绞车结构图

1 一电动机；2-电机齿轮；3-轴叭4T由檢觀5-刹年装盍；6-卷筒；

7—第一级内齿轮；8—齿轮轴；9—第二级內齿轮；10—大內齿轮；11—行星齿轮;

12—星齿轮架；13—挡盘；14 —太阳轮；15 ―由承座；16—底座
