JD系列调度绞车常识
kj001》调度绞车的安全操作知识培训及相关规定
三、调度绞车外形图
JD 一1 型调度纹车外形图 1 - 滚筒装置；2 - 制动闸；3 - 工作闸；4 - 底座；5 - 电动机
四、JD-1调度绞车工作原理
该型绞车采用两级内啮合传动和一级行星轮传动。Z1/Z2和Z3/Z4为两级 内啮合传动，Z5、Z6、Z7组成行星传动机构。 在电动机5 轴头上安装着加长套的齿轮Z1 ，通过内齿轮Z2 、齿轮Z3和内 齿轮Z4，把运动传到齿轮Z5上，齿轮Z5是行星轮系的中央轮（或称太阳 轮），再带动两个行星齿轮Z6和大内齿轮Z7。行星齿轮自由地装在2根与 滚筒固定连接的轴上，大内齿轮Z7齿圈外部装有工作闸，用于控制绞车 滚筒运转。 若将大内齿轮Z7上的工作闸3闸住，而将滚筒上的制动闸2松开，此时电 动机转动由两级内啮合齿轮传动到齿轮Z5、Z6和Z7。但由于Z7已被闸住， 不能转动，所以齿轮Z6只能一方面绕自己的轴线自转，同时还要绕齿轮 Z5的轴线（滚筒中心线）公转。从而带动与其相连的滚筒转动，此时Z6 的运行方式很类似太阳系中的行星（如地球）的运行方式，齿轮Z6又称 行星齿轮，其传动方式称为行星传动。 反之，若将大内齿轮Z7上的工作闸3松开，而将滚筒上的制动闸2闸住， 因Z6与滚筒直接相连，只做自转，没有公转，从Z1到Z7的传动系统变为 定轴轮系，齿轮Z7做空转。倒替松开（或闸住）工作闸3或制动闸2，即 可使调度绞车在不停电动机的情况下实现运行和停车。当需要做反向提升 时，必须重新按动启动按钮，使电机反向运转。 需要注意的是，当电动机启动后，不准将工作闸和制动闸同时闸住，这样 会烧坏电动机或发生其他事故。
九、防跑车装置和跑车防护装置
吊挂式跑车防护装置示意图 1 - 摆杆；2 、3 - 轴；4 - 销轴；5 - 钩杆；6 - 框环；7- 钢丝绳； 8 - 滑轮；9 - 挡车门
3、调度绞车
调度绞车
一、什么是调度绞车？其作用如何？ 什么是调度绞车？其作用如何？ 调度绞车是用以调度车辆的一种绞车，常用于井下 调度绞车是用以调度车辆的一种绞车， 采区，煤仓及装车站调度室、牵引矿车， 采区，煤仓及装车站调度室、牵引矿车，也可以用于其 他辅助牵引作业。 他辅助牵引作业。
JD-1 ( JD-11.4 ) 调度绞车
3、JD-2 、JD -2.5 调度绞车 、
调度绞车为例： 以JD-2.5 (JD-40)调度绞车为例： 调度绞车为例 1）传动结构图 ）
2）JD—2.5型绞车的结构特点： ） 型绞车的结构特点： 型绞车的结构特点 （1）采用两级行星传动，双级并联输出。 ）采用两级行星传动，双级并联输出。 （2）结构紧凑，体积小，重量轻，出力大，适用于矿井作 ）结构紧凑，体积小，重量轻，出力大， 业。 （3）采用两个刹车装置，采用手操纵式块闸，制动力矩相 ）采用两个刹车装置，采用手操纵式块闸， 当于卷筒静力矩的两倍。 当于卷筒静力矩的两倍。
3）JD-2.5 调度绞车轴承型号规格 ）
4）JD-2.5 调度绞车齿 ) 调度绞车 、
2.1
JD-1.6调度绞车传动系统图 调度绞车传动系统图
2.2、JD-1.6调度绞车的工作原理： 、 调度绞车的工作原理： 调度绞车的工作原理
绞车在结构上采用了两组内齿轮传动副和一级行星齿轮 传动。 传动。 两组内齿轮副装在卷筒内， 两组内齿轮副装在卷筒内，电动机轴端装有电机齿 轮直接伸入卷筒内与小内齿啮合， 轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另 一小内齿轮，再传递到大连轴齿。 一小内齿轮，再传递到大连轴齿。 大连轴齿与大行星啮合，带动行星机构转动。 大连轴齿与大行星啮合，带动行星机构转动。两刹 车装置应交替刹紧或松开。 车装置应交替刹紧或松开。
JD-2.5A型调度绞车司机培训内容

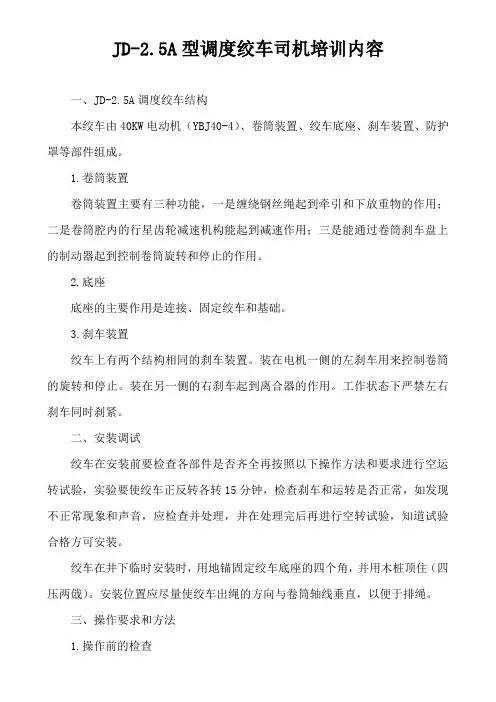

JD-2.5A型调度绞车司机培训内容一、JD-2.5A调度绞车结构本绞车由40KW电动机（YBJ40-4）、卷筒装置、绞车底座、刹车装置、防护罩等部件组成。
1.卷筒装置卷筒装置主要有三种功能，一是缠绕钢丝绳起到牵引和下放重物的作用；二是卷筒腔内的行星齿轮减速机构能起到减速作用；三是能通过卷筒刹车盘上的制动器起到控制卷筒旋转和停止的作用。
2.底座底座的主要作用是连接、固定绞车和基础。
3.刹车装置绞车上有两个结构相同的刹车装置。
装在电机一侧的左刹车用来控制卷筒的旋转和停止。
装在另一侧的右刹车起到离合器的作用。
工作状态下严禁左右刹车同时刹紧。
二、安装调试绞车在安装前要检查各部件是否齐全再按照以下操作方法和要求进行空运转试验，实验要使绞车正反转各转15分钟，检查刹车和运转是否正常，如发现不正常现象和声音，应检查并处理，并在处理完后再进行空转试验，知道试验合格方可安装。
绞车在井下临时安装时，用地锚固定绞车底座的四个角，并用木桩顶住（四压两戗）。
安装位置应尽量使绞车出绳的方向与卷筒轴线垂直，以便于排绳。
三、操作要求和方法1.操作前的检查（1）检查钢丝绳头是否牢固，各部位螺栓是否紧固，绞车安装是否牢靠。
（2）检查刹车机构是否牢固可靠。
（3）检查钢丝绳是否有扭结、累绳、断丝现象（同一部位断丝不得超过钢丝绳的10%）（4）检查电机和按钮接地是否良好，有无失爆。
（5）检查行车轨道有无阻碍物。
（6）检查牵引车辆的数量是否符合规定。
2.操作方法（1）司机操作时应集中精力，听清信号，看清标志。
（2）首先用装在电机侧的左刹车装置刹住卷筒，同时松开右手制动轮上的制动闸，启动电机，此时卷筒不会转，仅制动轮在转。
如果需要转动卷筒，只需松开左侧的刹车装置，同时刹住右侧制动轮。
（3）提升重物时，首先看电机是否正转，电机正转后逐渐松开左手的刹车装置，刹住右手的制动闸，此时卷筒正转缠绕钢丝绳牵引作业。
如果微程牵引时，可对左刹车装置用半制动控制，上下交替操作两个制动闸，使卷筒时转时停。
开一队绞车司机应知应会(JD-4)

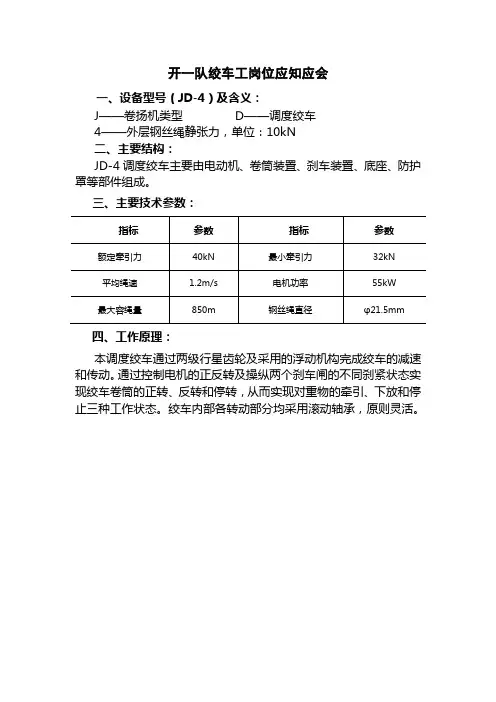

开一队绞车工岗位应知应会
一、设备型号（JD-4）及含义：
J——卷扬机类型 D——调度绞车
4——外层钢丝绳静张力，单位：10kN
二、主要结构：
JD-4调度绞车主要由电动机、卷筒装置、刹车装置、底座、防护罩等部件组成。
三、主要技术参数：
四、工作原理：
本调度绞车通过两级行星齿轮及采用的浮动机构完成绞车的减速和传动。
通过控制电机的正反转及操纵两个刹车闸的不同刹紧状态实现绞车卷筒的正转、反转和停转，从而实现对重物的牵引、下放和停止三种工作状态。
绞车内部各转动部分均采用滚动轴承，原则灵活。
五、绞车工作业过程“危险预知”：。
JD-25调度绞车
谢谢观看
ห้องสมุดไป่ตู้
工作原理：电机齿轮带动左端小齿轮架的一对小行星齿轮旋转，由于小内 齿轮是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转， 即带动小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心齿轮也旋 转，于是带动大齿轮架上的一大行星齿轮转动。
JD-25调度绞车参数
04
JD-25调度绞车参数
型号：JD-25； 外层钢丝绳静张力：20千牛； 外层钢丝绳速度：1.2米-秒； 容绳量：400米； 钢丝绳直径：∮16毫米； 卷筒规格：Φ300×356毫米； 电动机 型号：YBJ25-4； 功率：25千瓦； 转速：1470转-分； 电压：380伏-660伏； 外形尺寸(长×宽×高)：1350×1140×1190毫米； 绞车质量(包括电机)：1460千克。
JD-25调度绞车
中煤集团 zmjt054
JD-25调度绞车作用 JD-25调度绞车特点 JD-25调度绞车工作原理 JD-25调度绞车参数
JD-25调度绞车作用
01
JD-25调度绞车作用
JD-25调度绞车主要用于煤矿井下调度矿车或辅助牵引之用，亦可用于矿 山地面、冶金矿场或建筑工地等进行调度和其他运输工作。绞车配有隔爆 电气设备，可用于煤尘及瓦斯的矿井中。绞车工作环境的瓦斯和粉尘含量 不得超过《煤矿安全规程》规定的标准。绞车周围温度不得超过40℃，湿 度不得超过95%，海拔高度不得超过1000米。
JD-25调度绞车特点
02
JD-25调度绞车特点
JD-25调度绞车由电机、卷筒装置、刹车系统、底座、防护罩等部件组成， 结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒并 支承在左右支架上，电动机采用法兰盘式固定在左支架上。
JD-1.6调度绞车经典介绍
JD-1.6调度绞车经典介绍
JD-1.6调度绞车作用：
JD-1.6调度绞车主要有卷筒及行星齿轮传动装置，刹车装置，轴承支架，底座，电动机等组成。
JD-1.6调度绞车主要适用于煤矿井下或地名装载站上调度编组矿车，在中间巷道托运矿车及其它辅助搬运工作。
JD-1.6调度绞车型号及意义：
型号：JD-1.6
J:卷扬机类
D:调度绞车
1.6：钢丝绳最大静拉力16KN
JD-1.6调度绞车参数：
型号：JD-1.6(yimeijx03型)
牵引速度：1.2m/s
储绳容量：400m
滚筒直径：310mm*397mm
电机：YBJ25-4
功率：25KW
转速：1460转/分
热度：4000012901 kw
电压：380/660或660/1140
外形尺寸：1438mm*1217mm*1255mm
重量：1530KG
钢丝绳直径：16mm
钢丝绳最大静拉力：16KN
JD-1.6调度绞车结构及工作原理：
JD-1.6调度绞车电气设备具有隔爆性能，用于有煤尘及瓦斯的矿井（严禁用于提升和载人）。
调度绞车通过电动机经由减速机系统提供给卷筒扭矩，利用钢丝绳与卷筒的缠绕，以及刹车装置控制卷筒运转和停止，满足调度和搬运物料之目的。
调度绞车电控系统采用QBZ-80/660N型矿用隔爆型可逆真空电磁起动器，实现对绞车正转，反转，停止的控制，同时也能实现对电动机的保护。
JD-1调度绞车
防爆JD-1调度绞车详细介绍随着科技的进步，JD-1调度绞车早已成为煤矿行业必不可少的提升设备，也不可替代的重要工矿设备。
史向梅为您详细讲解。
JD-1调度绞车结构组成：zmxx008JD-1调度绞车由电动机、卷筒、行星齿轮传动机构、制动及离合装置、底座等组成。
JD-1调度绞车工作原理：JD-1调度绞车主要用于井下或者地面装载站上调度矿车，在中间巷道托运矿车及其它辅助搬运工作，JD-1调度绞车电动机采用隔爆电动机，机壳均经过耐压试验和隔爆性能试验，完全适用于含有煤尘及瓦斯爆炸危险的矿井下。
JD-1调度绞车主要技术参数：规格型号：JD-1型（原JD-11.4调度绞车）卷筒：直径X宽度：φ228X306MM 容绳量:400M钢丝绳：直径: 12.5mm 平均绳速: 0.4-1.0 m/s载荷: 拉力：10 KN 总传动比: 41配套电机: 功率11.4 KW转速: 1460 r/min 型号: YBJ11.4-4外形尺寸：1120X766X727 mm主机重量：540 kg快乐连线收集：152*153*796/42JD-1调度绞车用途：主要用于矿井下调度矿车及其它辅助牵引用，亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。
可根据用户要求配置1140/660V隔爆电机，并可双向操作。
JD-1调度绞车工作前注意事项：1. 检查钢丝绳接头是否牢固，绳卡和轴承支架、电动机底脚螺钉是否紧固良好，绞车固定是否牢靠。
2. 检查刹车部件制动性能是否良好、动作是否灵活无阻，应着重检查刹车把之顶丝、销轴是否紧固，发现有损伤或松动应立即紧固或更换。
擦净刹车毂上的油脂和污物。
3. 检查钢丝绳：不得有结节、扭转现象，如发现在一个节距内断丝超过10%时应予以更换。
4. 电器部分不得有漏电现象，电动机和开关盒应接地良好。
5. 清理行车轨道，并检查钢丝绳经过处有无木桩或阻碍物，以防在卷扬过程中发生事故。
JD系列调度绞车的基本分析与介绍
JD系列调度绞车的基本分析与介绍
我公司厂区占地面积27500平米，建筑面积12000平米，企业拥有专业的产品设计、质量管理、售前、售后服务人员，主要生产设备齐全，检测手段完善，产品全部采用国家标准制造。
主要产品有矿用绞车、提升机、提升容器、斜井人车、矿车、防坠器、提升机后备保护装置、单体液压支柱等，并为用户提供成套的矿山设备。
JD系列绞车均为隔爆型，主要用于煤矿井下调度矿车及其它辅助运输工作，亦可用于矿山地面，治金矿场或建筑工地等进行调度和其他运输工作。
可用于含有煤尘及瓦斯的矿井中。
JD型绞车均用两级行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、运转平稳、操作灵活、制动可靠、噪音低等特点。
矿井调度绞车使用注意事项
矿井调度绞车使用注意事项一、调度绞车调度绞车一般用于井下水平巷道调度车辆、拖运矿车,或辅助搬运。
也可作为提升绞车使用。
我国生产的调度绞车,主要有:JD-11.4型、JD-4.2型、JDM-4.2型及JDD2-22型等几种型号。
使用最多的是JD-11.4型。
图9-1-9是JD-11.4型调度绞车外形。
它主要由卷筒及齿轮传动装置、刹车装置、托架及轴承支架、底座和电动机等部分组成。
图9-1-10所示为JD-11.4型调度绞车传动系统。
电动机轴上的齿轮1带动内齿轮2组成第一级内齿轮传动;内齿轮2的连轴齿轮3又带动下一个内齿轮组成第二级内齿轮传动;连轴齿轮4带动两个行星齿轮5,行星齿轮5又与大内齿轮6咬合组成一组行星齿轮轮系。
绞车上有两个结构相同的差动制动闸。
靠电动机一边的闸制动卷筒;大内齿轮上的闸用来制动大内齿轮且具有离合器的作用。
制动闸带上固定有石棉带。
制动时,按下手柄,使制动闸带两端互相靠拢,产生制动作用。
上提手柄时,即可松闸。
二、绞车的操作步骤1.将卷筒上的闸刹住,大内齿轮上的闸松开。
起动电机后,经机械传动,两个行星齿轮带动大内齿轮空转,此时离合器未合2.将卷筒上的闸完全松开,大内齿轮上的闸刹紧。
合上离合器,大内齿轮停止转动。
于是,两个行星齿轮在连轴齿轮带动下,沿大内齿轮滚动。
而行星齿轮的轴是与卷筒连在一起的,因此,卷筒开始全速回转。
3.想使绞车暂时停止运转时,应将大内齿轮的闸松开,卷筒上的闸刹紧。
如停车时间较长,应关闭电动机。
此时,如钢丝绳处于拉紧状态,为防止向下跑车,卷筒上的闸必须刹牢。
4。
当利用绳端重物放绳,卷筒反转时,应将电动机反转,先刹住卷筒,使绞车进入运行状态。
而后,松开卷筒上的闸,刹紧大内齿轮上的闸,卷筒即在电动机的驱动下正常反转,而不致过速。
下放的速度,可通过对卷筒的点刹车,而加以控制。
三、使用中的注意辜项1。
调度绞车虽然结构简单,但操作时,两个手闸必须熟练配合,否则会出事故。
因此,操作人员需培训、考试合格后方能开车。
JD-11.4(4.2)型调度绞车操作规程
JD－11.4(4.2)型调度绞车操作规程JD－11.4(4.2)型调度绞车操作规程一、开车前的检查和准备1、内齿轮绞车司机必须经专业培训合格后，持证上岗。
2、检查绞车各部件、螺栓、螺母、背帽、垫圈、销子、顶丝及护板是否齐全、完整，安装是否可靠，特别是地脚螺栓，尾绳压板及螺丝，操作手把是否能压到水平，连接横销是否窜位。
3、闸带和摩擦轮，施闸后，闸把位置不低于水平（25度以上），闸带有无断裂及变形，摩擦轮上有无油脂和污物，若有应擦干净。
4、滚筒与钢丝绳、卷筒有无裂纹，钢丝绳有无扭绕及疙瘩现象，钢丝绳在一个捻距内断丝面积不得超过钢丝绳总断面10％，钢绳直径缩小不得超过标称直径10％。
5、检查电器，起动设备和信号装置是否灵活可靠。
6、开车前应盘转滚筒一圈，然后闸紧制动闸，松开工作闸，起动电机试运转，声音正常无异响。
二、开车运行1、绞车操作必须听信号指挥。
2、司机听清信号后，应集中精力，目视前方，按矿车所需运行的方向，按下相应按钮，使绞车空转，然后一手握住工作闸，一手握住制动闸，提升时将工作闸闸紧，同时慢慢松开制动闸，下放时左右手适当控制工作闸和制动闸，以保证运行速度适当。
3、在正常情况下，绞车起动和停车时，速度逐渐增加或减少，不准急骤开车和停车，保证开车和停车平稳。
4、绞车在运行中，如遇紧急停车或临时停车时，应立即将工作闸松开，同时施用制动闸，使车停下来，停电时间较长应切断电机电源，闸紧制动闸，司机不得离开绞车。
5、工作完成后，必须切断电机电源，锁紧开关，打扫好场所及设备卫生。
三、注意事项1、绞车工作时，严禁将工作闸和制动闸同时压紧，严禁不带电下放，严禁不带制动闸下放，不准带手套操作。
2、操作过程中发现音响不正常，制动不灵活，绞车的绳筒、闸带、轴承和电机温度剧烈上升等异常情况时，必须立即停车检查，其提升不得超过70℃。
3、钢绳在滚筒上排列整齐，工作时钢绳不能全部放完，在筒上至少保证3圈。
4、滚筒上缠绕的钢绳长度，不得超过名牌规定的容绳量。
JD—11.4型调度绞车司机安全技术操作规程
JD—11.4型调度绞车司机安全技术操作规程JD11.4型调度绞车司机安全技术操作规程一、适用范围1、本操作规程适用于JD11.4型调度绞车司机作业。
二、上岗条件1、司机必须经过培训，考试合格，持有效合格证上岗。
2、司机应熟知《煤矿安全规程》的有关规定，熟悉小绞车一般构造、工作原理、技术特征、供电系统和控制回路，能独立操作，还应熟知绞车道的基本情况，如长度、坡度、轨道状况、安全设施配置信号联系方法，牵引长度及牵引数量。
3、司机应无妨碍本职工作的病症。
三、安全规定1、上班及班中严禁喝酒，上班时不得睡觉，不得做与本职工作无关的事情。
严格执行交接班制度和工种岗位责任制，遵守本操作规程及《煤矿安全规程》的有关规定。
2、司机应严格遵守以下安全守则和操作纪律。
（1）不得随意变更保护装置的整定值。
（2）协助维修工检查维修设备工作，做好设备日常维护保养工作。
（3）除故障和紧急情况外，严禁随便停机。
（4）必须严格执行行车不行人，行人不行车的规定。
（5）严禁用小绞车起重负荷，不得运送人员。
（6）绞车司机必须穿好工作服，扎紧袖口、集中精力、谨慎操作、不得擅离岗位、不做与本岗位无关的事，行车时不得与他人交谈。
（7）清楚信号规定：一声停，二声拉，三声松绳，严禁用其他方式联系开车。
（8）严禁超载、超挂、蹬钩、扒车。
（9）矿车掉道，严禁用小绞车硬拉上道。
（10）信号不清不准开车。
（11）严禁不带电放飞车，禁止两个闸把同时压紧，以防烧坏电机。
（12）严禁一手开车一手处理爬绳，严禁使用磨损超限的钢丝绳。
（13）严禁两个闸把同时压下。
（14）地基松动严禁开车。
（15）有严重咬绳，爬绳时必须处理好后方可开车。
（16）罐车接近翻罐笼时，其速度应控制在1米/秒以下，并与翻罐笼司机配合好，做到随需随停。
（17）每次拖动罐车，必须最少留有3个矿车距离的余地，以免矿车道与绞车的夹角太大，从而损坏绞车。
（18）搞好设备卫生及工作地点卫生。
（19）严格按信号行车。
JD调度绞车的特点与参数
0.6-1.2
9.3
150
3
955*540*450
220
JD-1
10
JD-2
20
JD-22 1.115-1.632
12.5 15.5 20
400 400 400-650
11.4 25 40
1100*765*730
550
1350*1140*1190
1460
1900*2350*1370
THANKS
• 工作原理：电机齿轮带动左端小齿轮架的yi对小行星齿轮旋转，由于小内齿轮 是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转，即带 动小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心齿轮1八5五三7一 5七65也旋转，于是带动大齿轮架上的yi大行星齿轮转动。流四极防爆电机驱 动，经一级齿轮减速，带动三拐曲轴旋转，再由连杆、滑块带动柱塞作往复 运动，使工作液在泵头中经吸、排液阀吸入和排出，此时机械能转换成液压 能，输出压力液体，供执行机构动作。在泵的排液腔装有调整好的安全阀及 自动卸载阀，在卸载阀的高压出口接φ19高压胶管与蓄能器连接。
JD系列调度绞车通过操作工作闸和制动闸来实现绞车卷 筒的正转和停转，从而实现对重物的牵引和停止两种工 作状态。设计中绞车内部各转动部分均采用滚动轴承， 运转灵活。
JD系列调度绞车参数
型号
牵引力(KN)
绳速(m/s)
绳经(mm)
容绳量(m) 电动功率(kw)
外型尺寸(mm)
机重(kg)
JD-0.5
5
JD调度绞车的特点与参数
——山东亿煤
JD系列调度绞车的介绍
JD系列调度绞车为隔爆型，供矿井井下或地面装载调度 编组矿车极在中间巷道托运矿车和其他辅助搬运之用。 绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、 效率高、安装移动方便、起动平稳、操作灵活、制动可 靠、噪音低等特点。
JD-1调度绞车使用说明书解析
JD-1型调度绞车使用说明书(执行标准: GB/T15113-2005)河南万合机械有限公司地址：河南省郑州市郑州矿区南街邮编：452371 出版日期：2011.02.10目录一、概述———————————————————————2二、结构特征与工作原理————————————————3三、技术特征—————————————————————6四、安装、调整、试运转————————————————7五、使用、操作————————————————————8六、润滑———————————————————————9七、维护与修理————————————————————9八、故障分析及排除——————————————————10九、运输与贮存————————————————————11十、开箱及检验————————————————————12十一、售后服务————————————————————12十二、订货须知————————————————————12JD—1型调度绞车使用说明书警告：1.绞车所配电器产品必须具备在有效期内的矿用产品安全标志证书。
2.绞车严禁用于载人和提升。
3.绞车严禁同时刹双闸。
一、概述⒈产品特点及适用范围JD—1型调度绞车供矿井下回采工作面和掘进工作面装载站、调度编组矿车及在中间巷道中拖运矿车与其它辅助搬运工作之用。
绞车的电机及电气控制设备具有防爆性能，可用于有煤尘及有瓦斯爆炸危险的矿井。
⒉品种及规格ＪＤ—１ＧＢ／T１５１１３外层钢丝绳静张力１０ＫＮ调度绞车卷扬机型⒊使用环境条件①工作时最高油温不得大于８０ºC。
②周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量。
4、安全卫生及环保①绞车符合《煤矿安全规程》中的有关规定。
②绞车滚筒两端挡绳板轮缘高出最外钢丝直径的2.5倍。
③绞车配套电器设备符合GB3836.1、GB3836.2的规定。
④绞车在工作状态下的噪声值不超过84dB(A)。
JD-11.4调度绞车操作规程
JD-11.4调度绞车操作规程一、一般要求：1、绞车司机必须了解绞车的性能，熟悉操作方法。
2、起重负荷不能超过许用载荷，且不得运送人员。
3、防爆电器设备的检查和维修应符合煤矿安全规程，非防爆电器也要符合电器设备的安全规程。
二、工作前的注意事项：1、检查钢丝绳头是否牢固，绳卡和轴承支架及电机底脚的连接螺栓是否牢固。
2、检查刹车部件制动性能是否良好，使用是否灵活无阻，检查刹车把手顶丝，销轴是否紧固，发现有折曲损伤现象时，应立即更换与紧固，刹车鼓上的油污要擦净。
3、电器部件不得有漏电现象，电动机和开关盒应接地良好。
4、检查钢丝绳不准有结节、扭绕现象，如果在一个捻距内断丝超过10%时应予更换。
5、清理行车轨道，并检查钢丝绳经过处无木柱或障碍物，以防卷扬过程中出意外事故。
6、开始工作前要盘转卷筒一圈，然后刹紧卷筒，松开离合起动电机运转。
三、操作：1、司机与卷扬机之间保护良好的能见性，操作时应集中精力，注意听从信号。
2、欲开动卷筒，应慢慢松开卷筒，刹紧离合器，便可进行。
3、在绞车作业过程中，如暂停运转，应松开离合、刹紧卷筒，如微调时上下压左右手把，使卷筒时转时停即可。
4、如刹车时间较长，应关掉电动机，刹紧刹车带，使钢丝绳处于拉紧状态，司机不得离开绞车。
5、当下重物卷筒反转时，应松开离合，放松刹车带，卷扬机在重物自重驱动下反转，下方速度可由刹车带控制。
6、卷扬机的起动和停止，速度应逐渐增加或减少，不许做急骤的开车、停车，以防损坏传动机件，在电机开启时严禁两个刹车带同时刹车，以防电动机烧坏和主机内部受损伤或其它意外。
7、操作过程中发现声音不正常、制动不灵，绞车的卷筒、刹车带、轴承等温度剧烈上升等异常情况，必须停车检查及时排除。
8、钢丝绳在卷筒上要排列整齐，工作时不可放尽，要在卷筒上保留3～5圈。
9、工作完毕，应使刹车带处于松闸位置。
河南煤炭建设集团。
JD-4调度绞车概况及制动闸调整 (1)
JD-4调度绞车概况及制动闸调整1 用途及适用范围本绞车主要用于煤矿井下或其它倾斜角度小于30°的巷道中拖运及其它辅助搬运工作，也可用在回采工作面或掘进工作面装载站上高度编组矿车。
本绞车严禁用于提升和载人。
2使用环境2.1 环境温度为-10℃~+40℃；环境相对湿度不超过95%（+25℃）；海拔高度2000米以下。
2.2 周围空气中的甲烷、煤尘、硫化氢和二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
3 型号含义与基本参数3.1 型号含义J D—调度绞车外层钢丝绳最大静张力。
调度绞车卷扬机类标记示例：外层钢丝绳最大静张力为20kN的调度绞车标记为：3.2 基本参数项目单位JD-4 卷筒尺寸（直径×宽度）mm φ580×600 容绳量m≥650m 钢丝绳直径mm 22 外层钢丝绳最大静张力kN 40 外层钢丝绳绳速m/s ≥1.50传动比i 26.66电动机型号YBK2－280M－6功率kw 55电压v 380/660转速r/min 980 绞车重量kg 3800外形尺寸（长×宽×高）mm 2850×1965×1425 4 工作原理和结构概述4.1 工作原理本调度绞车通过两级行星轮系及所采用的浮动机构完成绞车的减速和传动。
通过控制电机的正反转及操纵两个制动闸的不同刹紧状态实现绞车卷筒的正转、反转和停转，从而实现对重物的牵引、下放和停止三种工作状态。
深度指示器通过指示器的齿轮与卷筒上内齿轮的啮合带动与指示器相联的丝杠的旋转，达到显示深度的目的。
绞车内部各转动部份均采用滚动轴承，运转灵活。
4.2 结构概述JD-4调度绞车由电动机、卷筒装置、制动装置、深度指示装置、底座、防护罩、座椅等部件组成，绞车外观图见图1。
1234561－轴承座；2－卷筒装置；3－调速；制动装置；4－电液制动器；5－电机6－底座图1 绞车外观图4.2.1 卷筒装置卷筒装置的主要功用有三种，一是卷绕钢丝绳以牵引和下放重物，二是通过卷筒腔内安装的行星齿轮减速机构起到减速的作用，三是通过卷筒制动盘上装设的制动器起到控制卷筒旋转或停转的作用。
JD-1.6调度绞车
JD-1.6调度绞车产品介绍
• JD-1.6调度绞车供矿井在井下或在地面装载站调度编组矿车及在爆电气设备，可用于煤尘及瓦斯的矿
井。该绞车采用行星齿轮传动形式，具有结构紧凑、体积较小的特点，而且
操纵简单。
JD-1.6调度绞车型号意义
• 转 速：1460r/min
• 电 压：380/660v • 8、外型尺寸（长×宽×高）：1435×1217×1242(mm) • 9、绞车重量（不包括电动机）：1187kg （包括电动机）：1370kg
JD-1.6调度绞车
谢谢观看！
作者----山东神华shenhua02
• 型号：JD-1.6调度绞车； • J——卷扬机型； • D——调度绞车； • 1.6——外层钢丝绳静张力，16kN。
JD-1.6调度绞车组成及工作原理
• JD-1.6调度绞车主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座
组成。绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系，两组内
齿轮副装在卷筒体内，电动机的轴端装有套管齿轮直接伸入卷筒内，在绞车 内部各转动处均采用滚动轴承。
JD-1.6调度绞车技术参数
• 1、外层钢丝绳静张力：16kN
• 2、卷筒尺寸（直径×宽度）：φ310×400(mm)
• 3、外层钢丝绳绳速：1.399 m/s • 4、钢丝绳直径：16mm • 5、容绳量：400m • 6、总减速比：32.5
• 7、电动机型号：YBJ25-4 • 功 率：25kW
最新JD-4调度绞车说明书解析
J D-4调度绞车说明书解析JD-4型调度绞车执行标准：GB/T15113-2005使用说明书徐州矿山设备制造有限公司目录一、用途 (1)二、型号编制说明 (1)三、结构特点与工作原理 (1)（一）主要技术参数（二）齿轮、滚动轴承规格一览表四、安装调试 (3)五、使用及操作 (3)六、保养与维护 (5)七、其他 (5)（一）电器配套件明细表(二) 易损件明细表（三）用户须知八、附图 (7)一、用途JD-4型调度绞车主要用于煤矿井下调度矿车或辅助牵引之用，亦可用于矿山地面、冶金矿场或建筑工地等进行调度和其他运输工作。
绞车配有隔爆电气设备，可用于煤尘及瓦斯的矿井中。
绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。
绞车周围温度不得超过40℃，湿度不得超过95%，海拔高度不得超过1000米。
警示：1、绞车严禁用于载人与提升。
2、绞车严禁同时刹双闸。
3、绞车所配电器必须要有在有效期内的安标证。
二、型号编制说明绞车的型号由产品名称代号、主要参数代号二部分组成。
图示如下：J D —□□更新改进代号(A、B、C…)外层上钢丝绳静张力，10KN调度绞车卷杨机类三、结构特征及工作原理（一）结构特征：绞车由电动机、卷筒装置、刹车装置、底座、护罩等部件组成。
（根据用户需要增加深度指示器装置）。
绞车外形见附图1。
绞车采用一级差动轮系和一级定轴轮系进行传动，在行星传动中采用了浮动机构。
左端支承在电机上，右端支承在支架上，深度指示器的齿轮与卷筒上的内齿轮相啮合，传动系统图见附图2。
（一）、主要技术参数*电机型号及电压如有特殊要求请在合同中注明。
（二）、齿轮、滚动轴承规格一览表（二）工作原理电机齿轮与轴齿轮相连，轴齿轮带动小齿轮架上的三个小行星轮旋转，小行星轮与小内齿轮啮合，三个小行星轮除了做自转外，还要围绕轴齿轮公转，即带动了小齿轮架旋转，小齿轮架与双联齿轮相联，从而使双联齿轮旋转，于是带动大行星轮转动，此时可有下列三种状态：1.如果左刹车闸刹住卷筒，右刹车闸松开，大内齿轮因与卷筒相联接，故不旋转，大行星轮除做自传外，还要公转，同时通过大齿轮架带动右刹车制动轮旋转，重物因卷筒静止，被停留在某一位置，此为停止状态。
JD系列内齿轮调度绞车操作规程
JD系列内齿轮调度绞车操作规程1、司机接班后检查绞车润滑部位是否缺油，仔细检查开关、绞车地脚、底盘、信号、控制按钮、刹车装置等是否完好灵活。
2、开车前操作司机应发出信号通知上、下车场把钩工，并按照把钩人员发出的信号进行停、放、拉操作（“1停”“2拉”“3放”），严禁用“口喊”、“晃灯”或其它方法代替信号。
3、绞车司机应做到“八不开车”、和“六不准”。
八不开车即机电事故未排除不开车；有人行走不开车；超负荷不开车；有人爬车不开车；物料未装稳不开车；无人把钩不开车；机器不正常不开车；无信号或信号不清不开车。
六不准即不准擅离岗位；不准闲人进入绞车房；不准私教和擅请他人开车；不准随意将车停在斜坡上；不准挂空钩；不准做与操作绞车无关的事。
4、绞车运行时，操作司机双手不能离开闸把。
并注意观察把钩工的操作是否合乎其操作规程，仔细检查钢绳摩损情况，有问题应及时制止处理，防止出现跑车或断绳事故。
5、拖车时，需将制动闸闸住卷筒，使卷筒静止，而将传动闸松开。
电机启动后，将制动闸从卷筒上逐渐松开，而将离合闸闸紧。
在绞车运转过程中，如欲使绞车暂时停止运转，应将传动闸闸紧。
6、下放时，可使电机断电，操纵制动传动两刹车闸，靠重物的自重力带动卷筒反转，下放速度不得超过最大绳速（1、03m/s），其速度的控制借助于制动闸的轻重刹来调节，电机不超过其额定转速1460n/min；下放时，也可使电机反转。
此时，应先刹住制动闸，松开传动闸，使下放的重物静止，然后松开制动闸，刹住传动闸，卷筒即在电机驱动下正常反转。
7、电机起动后，严禁将两闸同时刹住，以免造成“闷车”，烧毁电机。
绞车应平稳运转，矿车起步时应由慢到快，并逐渐过渡到正常速度，不允许急刹、猛提。
运行过程中要注意检查钢绳磨损情况。
8、操作过程中，发现声音不正常、制动不灵活、卷筒刹车闸和轴承温度急剧上升、矿车跳道等异常情况时，必须停车检查，及时排除。
9、钢丝绳在卷筒上要排列整齐，禁止用手拨弄钢绳，绳头到最远点后，卷筒上至少保留5圈绳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JD型绞车均用行星齿轮传动，JD调度绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井。
用途：
JD调度绞车主要用于矿井内的井下车场，中间巷道和采区运输巷等调度车及地面拖拽搬运重物等作业。
JD调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作，也可用于回采工作面和掘进工作面装载站上调度编组矿车。
工作原理：
分类：JD-0.5(3KW)，JD-1(11.4KW)，JD-1.6(22KW)，JD-2(25KW)，JD-2.5(40KW)，JD-3(45KW)，JD-4(55KW)
型号组成得含义（以JD-0.5(3KW)为例）：
J：绞车；
D：调度；
0.5：钢绳拉力（KN）；
3KW：电动机功率（KW）。
组成：
JD调度绞车的参数：
型号JD-0.5 JD-1(JD-11.4) JD-1.6JD-2JD-2.5
JD-3
牵引力KN 5 10 20 20 25
30
绳速m/s 0.6-1.2 0.43-1.03 0.61-1.2 0.6-1.2 1.115-1.632 1.115-1.63
绳径mm 9.3 12.5 15.5 15.5 20
20
容绳量m 150 400400 400400-650
400-650
电动功率Kw 3 11.4 22 2540
45
外型尺寸mm 955*540*4501100*765*730 1350*1140*11901385*1140*1190 1900*2350*1370 1900*2350*1370
机重Kg220 550 1460 16502800
2800
JD-1.6(22KW)，JD-2(25KW)大至相同
JD-2调度绞车，矿用绞车
主要技术参数
型号:JD-2 牵引力:20绳速m/s:0.6-1.2绳径mm:15.5容绳量m:400 电动功率kw:30 外型尺寸
mm:1350*1140*1190 机重kg:1460 主要技术参数型
号:JD-2.5 牵引力:25 绳速m/s:1.115-1.632 绳径
mm:20 容绳量m:400-650 电动功率kw:40 外型尺寸
mm:1900*2350*1370 机重kg:2800
本公司专业生产各种型号回柱绞车，调度绞车，耙矿绞车，耙斗装岩机，本着诚信的服务态度，欢迎各位客户来到选购！
JD-2调度绞车，矿用绞车
主要技术参数
型号:JD-2 牵引力:20绳速m/s:0.6-1.2绳径mm:15.5容绳量m:400 电动功率kw:30 外型尺寸mm:1350*1140*1190 机重kg:1460 主要技术参数型号:JD-2.5 牵引力:25 绳速m/s:1.115-1.632 绳径mm:20 容绳量m:400-650 电动功率kw:40 外型尺寸mm:1900*2350*1370 机重kg:2800。
