转速电流检测方法综述
电流传感器技术综述

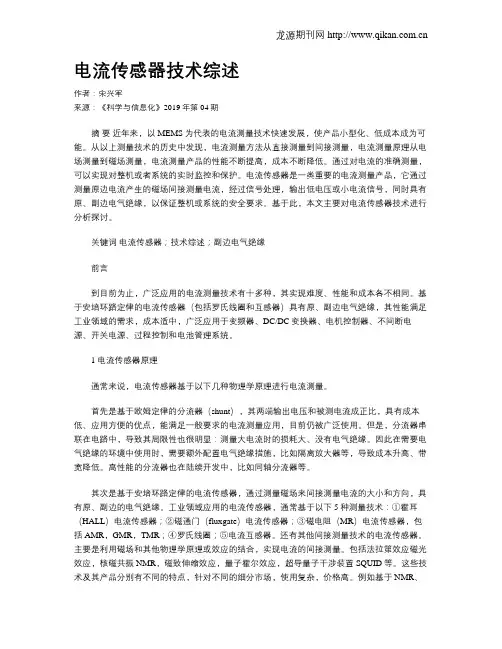

电流传感器技术综述作者：宋兴军来源：《科学与信息化》2019年第04期摘要近年来，以MEMS为代表的电流测量技术快速发展，使产品小型化、低成本成为可能。
从以上测量技术的历史中发现，电流测量方法从直接测量到间接测量，电流测量原理从电场测量到磁场测量，电流测量产品的性能不断提高，成本不断降低。
通过对电流的准确测量，可以实现对整机或者系统的实时监控和保护。
电流传感器是一类重要的电流测量产品，它通过测量原边电流产生的磁场间接测量电流，经过信号处理，输出低电压或小电流信号，同时具有原、副边电气绝缘，以保证整机或系统的安全要求。
基于此，本文主要对电流传感器技术进行分析探讨。
关键词电流传感器；技术综述；副边电气绝缘前言到目前为止，广泛应用的电流测量技术有十多种，其实现难度、性能和成本各不相同。
基于安培环路定律的电流传感器（包括罗氏线圈和互感器）具有原、副边电气绝缘，其性能满足工业领域的需求，成本适中，广泛应用于变频器、DC/DC变换器、电机控制器、不间断电源、开关电源、过程控制和电池管理系统。
1 电流传感器原理通常来说，电流传感器基于以下几种物理学原理进行电流测量。
首先是基于欧姆定律的分流器（shunt），其两端输出电压和被测电流成正比，具有成本低、应用方便的优点，能满足一般要求的电流测量应用，目前仍被广泛使用。
但是，分流器串联在电路中，导致其局限性也很明显：测量大电流时的损耗大、没有电气绝缘。
因此在需要电气绝缘的环境中使用时，需要额外配置电气绝缘措施，比如隔离放大器等，导致成本升高、带宽降低。
高性能的分流器也在陆续开发中，比如同轴分流器等。
其次是基于安培环路定律的电流传感器，通过测量磁场来间接测量电流的大小和方向，具有原、副边的电气绝缘。
工业领域应用的电流传感器，通常基于以下5种测量技术：①霍耳（HALL）电流传感器；②磁通门（fluxgate）电流传感器；③磁电阻（MR）电流传感器，包括AMR，GMR，TMR；④罗氏线圈；⑤电流互感器。
永磁同步电机矢量控制发展综述

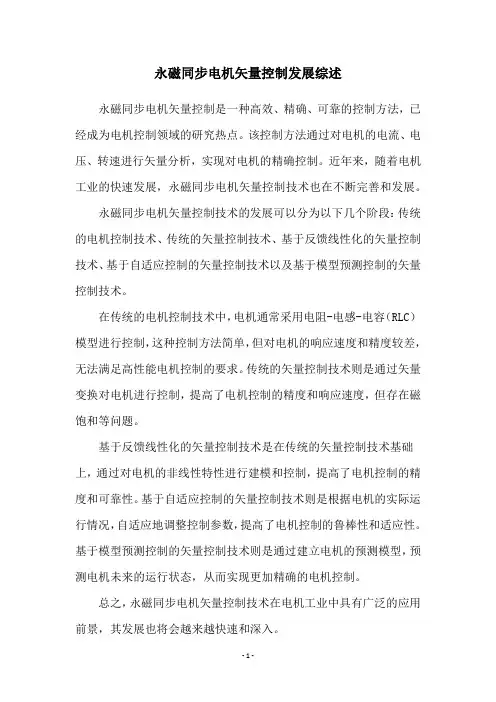

永磁同步电机矢量控制发展综述
永磁同步电机矢量控制是一种高效、精确、可靠的控制方法，已经成为电机控制领域的研究热点。
该控制方法通过对电机的电流、电压、转速进行矢量分析，实现对电机的精确控制。
近年来，随着电机工业的快速发展，永磁同步电机矢量控制技术也在不断完善和发展。
永磁同步电机矢量控制技术的发展可以分为以下几个阶段：传统的电机控制技术、传统的矢量控制技术、基于反馈线性化的矢量控制技术、基于自适应控制的矢量控制技术以及基于模型预测控制的矢量控制技术。
在传统的电机控制技术中，电机通常采用电阻-电感-电容（RLC）模型进行控制，这种控制方法简单，但对电机的响应速度和精度较差，无法满足高性能电机控制的要求。
传统的矢量控制技术则是通过矢量变换对电机进行控制，提高了电机控制的精度和响应速度，但存在磁饱和等问题。
基于反馈线性化的矢量控制技术是在传统的矢量控制技术基础上，通过对电机的非线性特性进行建模和控制，提高了电机控制的精度和可靠性。
基于自适应控制的矢量控制技术则是根据电机的实际运行情况，自适应地调整控制参数，提高了电机控制的鲁棒性和适应性。
基于模型预测控制的矢量控制技术则是通过建立电机的预测模型，预测电机未来的运行状态，从而实现更加精确的电机控制。
总之，永磁同步电机矢量控制技术在电机工业中具有广泛的应用前景，其发展也将会越来越快速和深入。
《电力拖动自动控制系统》课程综述
电力拖动自动控制系统电力拖动自动控制系统简介电力拖动自动控制系统包括：直流调速系统和交流调速系统。
直流调速系统包括：直流调速方法、直流调速电源和直流调速控制。
交流调速系统包括：交流调速系统的主要类型、交流变压调速系统、交流变频调速系统、绕线转子异步电机双馈调速系统——转差功率馈送型调速系统和同步电动机变压变频调速系统。
电力拖动自动控制系统课程内容介绍第一篇直流调速系统闭环反馈直流调速系统1.1 直流调速系统用的可控直流电源根据前面分析，调压调速是直流调速系统的主要方法，而调节电枢电压需要有专门向电动机供电的可控直流电源。
常用的可控直流电源有以下三种:旋转变流机组——用交流电动机和直流发电机组成机组，以获得可调的直流电压。
静止式可控整流器——用静止式的可控整流器，以获得可调的直流电压。
直流斩波器或脉宽调制变换器——用恒定直流电源或不控整流电源供电，利用电力电子开关器件斩波或进行脉宽调制，以产生可变的平均电压。
1.2 晶闸管-电动机系统（V-M系统）的主要问题本节讨论V-M系统的几个主要问题：（1）触发脉冲相位控制；（2）电流脉动及其波形的连续与断续；（3）抑制电流脉动的措施；（4）晶闸管-电动机系统的机械特性；（5）晶闸管触发和整流装置的放大系数和传递函数。
1.3 直流脉宽调速系统的主要问题自从全控型电力电子器件问世以后，就出现了采用脉冲宽度调制（PWM）的高频开关控制方式形成的脉宽调制变换器-直流电动机调速系统，简称直流脉宽调速系统，即直流PWM 调速系统。
（1）PWM变换器的工作状态和波形；（2）直流PWM调速系统的机械特性；（3）PWM 控制与变换器的数学模型；（4）电能回馈与泵升电压的限制。
1.4反馈控制闭环直流调速系统的稳态分析和设计本节提要:转速控制的要求和调速指标；开环调速系统及其存在的问题；闭环调速系统的组成及其静特性；开环系统特性和闭环系统特性的关系；反馈控制规律；限流保护——电流截止负反馈1.5 反馈控制闭环直流调速系统的动态分析和设计反馈控制闭环直流调速系统的动态数学模型;反馈控制闭环直流调速系统的稳定条件; 动态校正——PI调节器的设计;系统设计举例与参数计算转速、电流双闭环直流调速系统和调节器的工程设计方法内容提要：转速、电流双闭环控制的直流调速系统是应用最广性能很好的直流调速系统。
电流测量方法

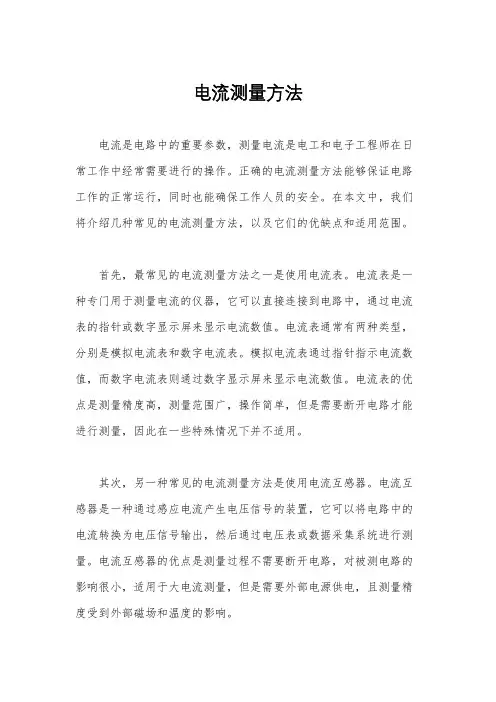

电流测量方法电流是电路中的重要参数，测量电流是电工和电子工程师在日常工作中经常需要进行的操作。
正确的电流测量方法能够保证电路工作的正常运行，同时也能确保工作人员的安全。
在本文中，我们将介绍几种常见的电流测量方法，以及它们的优缺点和适用范围。
首先，最常见的电流测量方法之一是使用电流表。
电流表是一种专门用于测量电流的仪器，它可以直接连接到电路中，通过电流表的指针或数字显示屏来显示电流数值。
电流表通常有两种类型，分别是模拟电流表和数字电流表。
模拟电流表通过指针指示电流数值，而数字电流表则通过数字显示屏来显示电流数值。
电流表的优点是测量精度高，测量范围广，操作简单，但是需要断开电路才能进行测量，因此在一些特殊情况下并不适用。
其次，另一种常见的电流测量方法是使用电流互感器。
电流互感器是一种通过感应电流产生电压信号的装置，它可以将电路中的电流转换为电压信号输出，然后通过电压表或数据采集系统进行测量。
电流互感器的优点是测量过程不需要断开电路，对被测电路的影响很小，适用于大电流测量，但是需要外部电源供电，且测量精度受到外部磁场和温度的影响。
另外，还有一种电流测量方法是使用霍尔传感器。
霍尔传感器是一种利用霍尔效应测量电流的装置，它可以将电路中的电流转换为霍尔电压输出，然后通过电压表或数据采集系统进行测量。
霍尔传感器的优点是测量精度高，对被测电路的影响很小，但是需要外部电源供电，且测量范围受到器件本身特性的限制。
综上所述，不同的电流测量方法各有优缺点，选择合适的测量方法需要根据具体的测量要求和实际情况来决定。
在实际工作中，我们可以根据需要灵活选择电流表、电流互感器或霍尔传感器等不同的测量方法，以确保电流测量的准确性和可靠性。
希望本文所介绍的电流测量方法能够对您有所帮助，谢谢阅读！。
变频器常用检测方法
1 引言控制系统反馈量检测的精确程度，从某种意义上说，很大程度上决定了控制系统所能达到的控制品质。
检测电路是变频调速系统的重要组成部分，它相当于系统的“眼睛和触觉”。
检测与保护电路设计的合理与否，直接关系到系统运行的可靠性和控制精度。
2 变频器常用检测方法和器件2.1 电流检测方法图1 电流互感示意图电流信号检测的结果可以用于变频器转矩和电流控制以及过流保护信号。
电流信号的检测主要有以下几种方法。
(1) 直接串联取样电阻法这种方法简单、可靠、不失真、速度快，但是有损耗，不隔离，只适用于小电流并不需要隔离的情况，多用于只有几个kva的小容量变频器中。
(2) 电流互感器法这种方法损耗小，与主电路隔离，使用方便、灵活、便宜，但线性度较低，工作频带窄(主要用来测工频)，且有一定滞后，多用于高压大电流的场合。
如图1所示。
图1中，r为取样电阻，取样信号为:us=i2r=i1r/m (1)式中，m为互感器绕组匝数。
电流互感器测量同相的脉冲电流ip时，副边也要用恢复二极管整流，以消除原边复位电流对取样信号的影响，如图2(a)所示。
在这种电路中，互感器磁芯单向磁化，剩磁大，限制了电流测量范围，可以在副边加上一个退磁回路，以扩展其测量范围，如图2(b)所示。
电流互感器检测后一般要通过整流后再用电阻取样，如图2(a)。
由于主回路电流会有尖峰，如图3(a)，这种信号用于峰值电流控制和保护都会有问题。
图2 电流互感器及范围扩展随着脉宽的减小，前沿后斜坡峰值可能比前沿尖峰还低，就会造成保护电路误动作，所以要对电流尖峰进行处理。
处理的方法见图3(b)，和rs并联一个不大的电容cs，再加一个合适的rc参数，就能有效地抑制电流尖峰。
如图3(c)所示。
图3 电流取样信号的处理(3) 霍尔传感器法它具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量等优点。
其原理如图4所示。
图4中，ip为被测电流，这是一种磁场平衡测量方式，精度比较高，若lem的变流比为1:m，则取得电压us也符合式(1)。
(完整版)转速测量方法
转速测量方法与转速仪表转速测量在国民经济的各个领域，都是必不可少的。
本文就转速测量方法以及实施检测的仪表，做一简单的阐述。
希望给工作中需要转速测量仪表，和在转速测量或相关领域进行研究开发的人员提供一些参考意见。
关键词：速度线速度角速度转速误差和精度采样时间虚拟仪表主题：考察转速测量方法演变，从演变的轨迹对转速测量有一个比较全面的了解，着重介绍智能转速表的检测方法和实施检测的仪表。
内容提要：•转速检测仪表的分类•电子式转速表•转速测量的方法•结束语•附录一、转速检测仪表的分类：1.离心式转速表，利用离心力与拉力的平衡来指示转速。
离心式转速表是最传统的转速测量工具，是利用离心力原理的机械式转速表；测量精度一般在1~2级，一般就地安装。
一只优良的离心式转速表不但有准确直观的特点，还具备可靠耐用的优点。
但是结构比较复杂。
2.磁性转速表，利用旋转磁场，在金属罩帽上产生旋转力，利用旋转力与游丝力的平衡来指示转速。
磁性转速表，是成功利用磁力的一个典范，是利用磁力原理的机械式转速表；一般就地安装，用软轴可以短距离异地安装。
磁性转速表，因结构较简单，目前较普遍用于摩托车和汽车以及其它机械设备。
异地安装时软轴易损坏。
3.电动式转速表，由小型交流发电机、电缆、电动机和磁性表头组成。
小型交流发电机产生交流电，交流电通过电缆输送，驱动小型交流电动机，小型交流电动机的转速与被测轴的转速一致。
磁性转速表头与小型交流电动机同轴连接在一起，磁性表头指示的转速自然就是被测轴的转速；电动式转速表，异地安装非常方便，抗振性能好，广泛运用于柴油机和船舶设备。
4.磁电式转速表，磁电传感器加电流表，异地安装非常方便。
5.闪光式转速表，利用视觉暂留的原理。
闪光式转速表，除了检测转速（往复速度）外，还可以观测循环往复运动物体的静像，对了解机械设备的工作状态，是一必不可少的观测工具。
6.电子式转速表，电子技术的不断进步，使这一类转速表有了突飞猛进的发展。
霍尔传感器的电机转速测量系统国外研究现状
霍尔传感器的电机转速测量系统国外研究现状一、引言霍尔传感器是一种常用于测量电机转速的传感器。
它通过检测磁场的变化来确定电机转子的位置和速度。
在国外，已经有许多研究对霍尔传感器的电机转速测量系统进行了深入探索和开发。
本文将对国外研究现状进行综述。
二、霍尔传感器原理霍尔传感器是基于霍尔效应工作的，通过在一个导体中施加电场，当磁场垂直于电流方向时，会产生一个横向的电势差。
这个效应可以用来检测磁场的变化。
在电机转速测量系统中，霍尔传感器通常安装在电机转子上，通过检测旋转过程中磁场变化来确定转子位置和速度。
三、国外研究现状1. 传统型霍尔传感器一些早期的研究主要集中在传统型霍尔传感器上。
这种类型的传感器通常使用单个或多个霍尔元件来检测磁场变化，并通过信号处理电路将其转换为数字或模拟信号。
这些方法可以实现较高精度和稳定性的转速测量，但对于高速转动的电机可能存在一定的限制。
2. 高速霍尔传感器为了解决传统型霍尔传感器在高速转动电机上的局限性，一些研究开始关注高速霍尔传感器的开发。
这种类型的传感器通常采用更先进的技术和材料，以提高其响应速度和测量精度。
一些研究使用了纳米材料来制造高灵敏度和高响应速度的霍尔元件。
这些方法在高速转动电机上取得了较好的效果。
3. 多通道霍尔传感器为了提高转速测量系统的精确度和稳定性，一些研究开始将多个霍尔元件组成多通道霍尔传感器。
这种类型的传感器可以同时检测多个位置，并通过信号处理算法来确定转子位置和速度。
这种方法可以减少误差并提高系统稳定性。
4. 基于微控制器的霍尔传感器系统随着微控制器技术的发展，一些研究开始将霍尔传感器与微控制器相结合，构建基于微控制器的电机转速测量系统。
这种系统可以实现实时数据处理和显示，同时具有较高的精确度和稳定性。
一些研究还将无线通信技术应用于该系统，实现了远程监测和控制。
五、总结通过对国外研究现状的综述，我们可以看到在霍尔传感器的电机转速测量系统领域已经取得了许多进展。
转速电流双闭环直流调压调速系统综述
3 1 3
1
40.82
TmTl
0.18 0.03
（3）校验电流环小时间常数近似处理条件
1 1 1
1
180.8
3 TsToi 3 0.0017 0.002
ci
2.2.5 调节器电阻和电容的计算
2 系统参数------------------------------------------------------------------ 6 2.1 参数要求------------------------------------------------------------ 6 2.2 电流调节器的参数计算------------------------------------------------ 6 2.2.1 确定时间常数-------------------------------------------------- 6 2.2.2 电流调节器的结构选择 -----------------------------------------6 2.2.3 电流调节器的参数计算------------------------------------------ 7 2.2.4 校验近似条件 -------------------------------------------------7 2.2.5 调节器电阻和电容的计算---------------------------------------- 7 2.3 转速调节器的参数计算------------------------------------------------ 8 2.3.1 确定时间常数-------------------------------------------------- 8 2.3.2 转速调节器的结构---------------------------------------------- 8 2.3.3 转速调节器的参数计算------------------------------------------ 8 2.3.4 检验近似条件-------------------------------------------------- 9 2.3.5 调节器电阻和电容的计算---------------------------------------- 9 2.3.6 校核转速超调量------------------------------------------------ 9
电流检测技术综述
电流检测技术综述1. 背景介绍随着现代电子技术的发展，电动机、变频器、LED、半导体、电力电子等领域的发展，使电流检测逐渐成为了一个关键的技术，电流检测技术的稳定性、精度和可靠性对电力电子技术的运用和发展起着至关重要的作用。
2. 电流检测技术电力电子设备中的电流检测主要分为两类：非接触式电流检测和接触式电流检测。
2.1 非接触式电流检测非接触式电流检测技术属于无创检测技术，被广泛应用于电动机、电力仪表、分布式光伏系统、家用电气安全保护器等电力电子领域。
其主要原理是依靠电感耦合或磁场感应原理来检测电流，无需接触电路，不会影响电路的原始特性。
目前常用的非接触式电流检测技术有霍尔元件电流检测、电感耦合接收电路电流检测、磁电阻电流检测等。
2.1.1 霍尔元件电流检测霍尔元件电流检测是一种基于霍尔效应的非接触式电流检测技术，通过测量电路中的磁场强度，进而检测电流大小，具有精度高、响应快、体积小等优点，被广泛应用于电动机、电力仪表等领域。
2.1.2 电感耦合接收电路电流检测电感耦合接收电路电流检测是利用两个互相绕制的线圈间的电感耦合来检测电流的一种技术，具有精度高、对被测电器的电气性质不会造成影响的特点，被广泛应用于开关电源、电机驱动器等场合。
2.1.3 磁电阻电流检测磁电阻电流检测技术是一种基于磁电阻材料的电流检测技术，其原理是利用磁电阻材料在磁场作用下的电阻变化来检测电流大小，具有灵敏度高、响应速度快、体积小等优点，被广泛应用于分布式光伏系统、家用电气安全保护器等领域。
2.2 接触式电流检测接触式电流检测技术通常要求对要检测的电路进行实际接触，这种方法不仅可以检测电路中的电流值，而且也可以获得电路其他方面的信息，比如电压、功率等。
目前常用的接触式电流检测技术有电阻放大器电流检测、电流互感器检测等。
2.2.1 电阻放大器电流检测电阻放大器电流检测技术是利用电阻器对电流进行测量，并借助电压执行放大电路，使得输出电信号和被测电路电流变化成正比，具有电路简单、成本低、稳定性好等优点，广泛应用于电力电子领域。
测转速原理
测转速原理测转速是指利用各种传感器或仪器设备来测量机械设备或物体的转速。
测转速的原理是通过测量单位时间内旋转的圈数或角度来计算出物体的转速，常用的测转速方法有光电式、电磁式和振动式等。
光电式测转速原理是利用光电传感器来检测物体上的反光标记，当反光标记通过光电传感器时，光电传感器会产生脉冲信号，通过计算脉冲信号的频率和数量就可以得出物体的转速。
这种方法适用于转速较高且要求精度较高的场合，如发动机、风力发电机等。
电磁式测转速原理是利用感应电机或霍尔传感器来检测物体上的铁芯或磁铁，当铁芯或磁铁通过感应电机或霍尔传感器时，会产生感应电流或信号，通过计算感应电流或信号的频率和数量就可以得出物体的转速。
这种方法适用于转速较低且要求成本较低的场合，如风扇、电机等。
振动式测转速原理是利用加速度传感器或振动传感器来检测物体的振动频率，通过计算振动频率就可以得出物体的转速。
这种方法适用于转速较高且要求实时监测的场合，如飞机发动机、高速列车等。
总的来说，测转速的原理是利用不同的传感器或仪器设备来检测物体的旋转运动，并通过信号处理和数据分析来得出物体的转速。
不同的测转速方法适用于不同的场合，可以根据具体的需求选择合适的测转速原理和设备。
在实际应用中，测转速的原理需要结合具体的工程技术要求和实际情况来进行选择和设计，同时还需要考虑信号的稳定性、精度和实时性等因素。
通过合理的测转速原理和设备选择，可以实现对物体转速的准确监测和控制，为工程技术和生产操作提供重要的数据支持。
综上所述，测转速原理是利用传感器或仪器设备来检测物体的转速，通过信号处理和数据分析来得出转速信息。
不同的测转速方法适用于不同的场合，需要根据具体需求选择合适的测转速原理和设备，以实现对物体转速的准确监测和控制。
电机检测方法
电机检测方法电机是工业生产中常见的设备，其性能的稳定性和可靠性对生产效率和产品质量有着重要的影响。
因此，对电机进行定期的检测和维护显得尤为重要。
本文将介绍一些常见的电机检测方法，希望能够对大家有所帮助。
首先，常见的电机检测方法之一是使用多用途电动机测试仪。
这种测试仪器可以对电机的电气参数进行全面的测试，包括电压、电流、功率因数、转速等参数。
通过这些测试，可以快速准确地了解电机的运行状态，及时发现问题并进行处理。
同时，多用途电动机测试仪还可以对电机的绝缘性能进行测试，确保电机在运行过程中不会因为绝缘性能不足而出现安全隐患。
其次，振动测试也是电机检测中常用的方法之一。
电机在运行过程中，如果存在不良的机械结构或者轴承故障，往往会产生明显的振动。
通过振动测试仪器，可以对电机的振动情况进行监测和分析，及时发现并解决问题，避免因振动引起的设备损坏或者安全事故。
此外，温度检测也是电机检测中不可或缺的一环。
电机在运行过程中会产生一定的热量，如果电机内部存在故障或者负载过重，往往会导致温升过高。
因此，通过红外热像仪或者接触式温度计，可以对电机的温度进行实时监测，及时发现温升异常的情况，以免造成设备损坏或者安全隐患。
最后，电机的功率和效率也是需要重点检测的参数。
通过功率测试仪器，可以对电机的输入功率和输出功率进行测试，计算出电机的效率。
通过这些数据，可以了解电机的能耗情况和运行效率，及时进行调整和维护，以提高生产效率和节约能源。
总之，电机的检测是保障设备正常运行和生产安全的重要环节。
通过多种检测方法的综合应用，可以全面了解电机的运行状态，及时发现并解决问题，确保设备的稳定性和可靠性。
希望本文介绍的电机检测方法对大家有所帮助，谢谢阅读！。
永磁同步电机相电流检测方法
永磁同步电机相电流检测方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、投资分析、行业流程、计划书、设计方案、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you! In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!永磁同步电机相电流检测方法主要依赖于电机控制系统中的电流传感器和数字信号处理技术。
电机检测方法
电机检测方法
1、电源检查：检查电源电压和电流，正常情况下应处于正常范围内；
2、电机拖动检查：打开供电源开关，拖动电机的转子，检查旋转是否灵活，转子转动时间不超过3秒；
3、电机负载检查：将电机安装到它所驱动的负载机械设备上；
4、直流电机通过检测电压、电流、转动角度等来检查电机是否正常工作。
5、驱动电路检查：除非驱动电路存在某种故障导致电机不能正常运行，否则无需进行此项检查。
6、调节器检查：检查调节器是否可以正常调节电机的转速、矢量调节器是否正常调节电机的功率、冷却器是否可以有效降低电机温度等内容。
7、定期维护保养：定期检查电机电路、检修润滑油、电机本体和驱动电路各部分的安全可靠性，以确保电机的正常可靠性。
以上就是电机检查的常规方法，对电机的检查有严格的要求，只有保证电机正常工作才可以达到电机预期的性能。
电机转矩控制方法综述与比较
电机转矩控制方法综述与比较引言：电机转矩控制是控制电机输出转矩大小的一项关键技术。
随着现代工业的发展和需求的不断增加，电机转矩控制方法的研究和应用变得越来越重要。
本文对电机转矩控制的常见方法进行综述与比较，包括直接转矩控制、间接转矩控制和预测控制等。
一、直接转矩控制方法1. 理论原理直接转矩控制（Direct Torque Control，DTC）是一种基于瞬时磁链和瞬时电流的控制方法。
它通过实时监测电机绕组电流和磁链信息，从而实现对电机转矩的精确控制。
2. 优点与局限性直接转矩控制具有动态响应快、控制精度高的优点。
然而，由于其直接控制电机的瞬时转矩和瞬时电流，所以对电机参数变化、非线性等因素较为敏感，稳定性较差。
二、间接转矩控制方法1. 理论原理间接转矩控制方法采用频率维持、电流维持等控制策略来间接控制电机的转矩输出。
其中，磁链维持方法是最常见的一种间接转矩控制方法。
2. 优点与局限性间接转矩控制方法相对于直接转矩控制方法更为稳定，对电机参数变化和非线性因素的敏感度较低。
然而，其相对于直接转矩控制方法来说，动态响应速度较慢，控制精度较低。
三、预测控制方法1. 理论原理预测控制是一种基于模型的控制方法，通过预测电机状态的未来变化，并根据预测结果进行转矩控制。
预测控制方法常用的技术包括模型预测控制（Model Predictive Control，MPC）和神经网络预测控制等。
2. 优点与局限性预测控制方法具有较好的动态响应特性和较高的控制精度，对电机参数变化和非线性因素的鲁棒性较强。
然而，预测控制方法的算法复杂度较高，实时性要求较高，有一定的计算成本。
四、方法比较与选择1. 性能比较直接转矩控制方法具有快速的动态响应和较高的转矩控制精度，但对电机参数变化和非线性因素较敏感。
间接转矩控制方法相对较稳定，但动态响应较慢，控制精度较低。
预测控制方法综合了两种方法的优点，具有较好的动态响应特性和控制精度，同时对参数变化和非线性因素具有较高的鲁棒性。
电机运转剩余电流检测方法
电机运转剩余电流检测方法
电机运转剩余电流检测方法是指通过测量电机的剩余电流来评估电机的工作状态和电气性能的一种方法。
电机运转时，由于绕组和铁芯之间的电磁作用，会产生一定的剩余电流。
这个剩余电流的大小和方向可以反映电机的电气性能和故障状态。
以下是一些常见的电机运转剩余电流检测方法：
1.直流剩余电流检测：通过测量电机绕组中的直流剩余电流来评估电机的电
气性能。
当电机正常工作时，绕组中的剩余电流较小；当电机出现匝间短路、绝缘损坏等故障时，剩余电流会增大。
直流剩余电流检测方法简单、可靠，适用于大多数电机。
2.交流剩余电流检测：通过测量电机绕组中的交流剩余电流来评估电机的电
气性能。
交流剩余电流是由于电机运行时绕组中的电流与磁场相互作用而产生的。
交流剩余电流检测方法需要使用特殊的交流钳形电流表或传感器，适用于旋转电机。
3.漏电电流检测：通过测量电机绕组与外壳之间的漏电电流来评估电机的电
气性能。
漏电电流是由于电机绕组绝缘性能下降或损坏而产生的。
漏电电流检测方法需要将测量表计与电机外壳连接，适用于带有外壳的电机。
总之，电机运转剩余电流检测方法是一种评估电机电气性能和故障状态的有效手段。
通过测量电机的剩余电流，可以及时发现电机的潜在故障和问题，并采取相应的措施进行维护和检修，确保电机的安全、稳定运行。
《光纤电流传感器故障诊断实验分析综述3100字》
光纤电流传感器故障诊断实验分析综述在光纤电流传感器故障诊断中，为了防止出现误判，需要进行标定实验先测量出在正常运行时由于温度的影响，光路中传输光的光功率波动范围。
根据本文第二章搭建的实验平台，首先进行标定实验测定光纤电流传感器在不同温度下正常运行时光功率的范围，以此为正常参考范围值。
若输出光功率在正常参考范围内，则判断为正常；否则，则判定为故障。
然后进行验证实验测试本文所设计的方法是否能正确检测出光纤电流传感器所出现的各类故障。
1.1.1标定实验为了避免正常情况下由于温度对光功率的影响而引起故障误判，我们首先对FOCS进行了温度循环实验[36]，确定了FOCS在温度变化为-40℃～70℃下正常工作时的光功率变化范围，由此确定了光功率的正常波动范围。
温升实验按照国家标准《电子式电流互感器GB/T 20840.8--2007》，实验场地的环境温度为20℃，符合标准中的10℃和30℃之间，当地海拔为397米，符合标准中正常使用条件下海拔不超过1000米的要求。
供电电源的电压、电流、频率、纹波等满足相关技术要求。
温升测量使用18B20温度传感器，光纤电流传感器采集单元和光纤圈均置于温箱内。
待测电流等效值为320A，光纤电流传感器采集单元输出两路信号给计算机LabVIEW，分别为测量电流值和光功率值。
在第二章所搭建的实验平台上，用于需要进行温度循环试验，增加了温箱。
为了满足所需要的温度变化范围和速率，所采用的温箱的最大温度变化范围为-40℃至100℃，温度最快变化速率为5℃/min。
首先在室温下（20℃）将光纤电流传感器采集单元和传感光纤圈均放入温箱，为了使温度传感器测得的温度为传感器采集单元的温度，18B20传感头贴着传感器采集单元外壳放置，温度传感器采集单元不耐高温，需要摆放在温箱外，传输线穿过温箱穿线孔与传感头相连。
计算机两个串口分别与温度传感器采集单元、光纤电流传感器采集单元相连，以便完成对实时测量温度数据和传感器输出的光功率值和测量电流值的传输。
电机控制方法的综述与比较
电机控制方法的综述与比较电机控制方法是指通过控制电机的电流、电压和频率等参数来实现电机的启动、运转、停止和调速等控制过程。
随着科技的不断进步，电机控制方法在工业生产中的应用越来越广泛，不同的电机控制方法具有不同的特点和适用范围。
本文将对几种常见的电机控制方法进行综述与比较，以帮助读者更好地了解和选择适合自己需求的电机控制方法。
1. 直流电机控制方法直流电机控制方法是最早应用的电机控制方法之一。
它通过改变直流电机的电流或电压来控制电机的转速和转矩。
直流电机控制具有精度高、调速范围广、响应快等特点，在工业生产中得到广泛应用。
常见的直流电机控制方法包括电阻调速、电枢反接、定子反接、强磁调速等。
直流电机控制方法在精密仪器、机器人、电动车辆等领域具有重要地位。
2. 感应电机控制方法感应电机控制方法是目前工业生产中最常用的电机控制方法之一。
它通过改变感应电机的电压、电流和频率等参数来控制电机的转速和转矩。
感应电机控制方法具有结构简单、可靠性高、维护成本低等优点，广泛应用于传输、压缩、提升等工业领域。
常见的感应电机控制方法包括电压调制控制、矢量控制、直接转矩控制等。
感应电机控制方法在电梯、通风设备、水泵等领域得到广泛应用。
3. 无刷直流电机控制方法无刷直流电机控制方法是近年来出现的新型电机控制方法。
它与传统的带刷直流电机相比，无刷直流电机具有无刷、高效、寿命长等优点。
无刷直流电机控制方法通过改变无刷直流电机的电流、电压和频率等参数来控制电机的转速和转矩。
常见的无刷直流电机控制方法包括电压调制控制、磁场定向控制等。
无刷直流电机控制方法在工业自动化、电动工具、家用电器等领域应用广泛。
4. 步进电机控制方法步进电机控制方法是一种精密定位控制方法，主要应用于需要高精度位置控制和定量运动的设备。
步进电机控制方法通过改变步进电机的相序、脉冲频率和脉冲数等参数来控制电机的转动角度和速度。
步进电机控制方法具有定位精度高、结构简单、可靠性强等特点，广泛应用于3D打印机、纺织机械、数控机床等领域。
基于MATLAB的直流电机双闭环调速系统仿真综述
基于MATLAB 的直流电机双闭环调速系统仿真姓名：张xx学113220110x华北电力大学2014 年4 月基于MATLAB 的直流电机双闭环调速系统摘要直流电动机具有良好的起动、制动性能，宜于在大范围内平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。
从控制的角度来看，直流调速还是交流拖动系统的基础。
该系统中设置了电流检测环节、电流调节器以及转速检测环节、转速调节器，构成了电流环和转速环，前者通过电流元件的反馈作用稳定电流，后者通过转速检测元件的反馈作用保持转速稳定，最终消除转速偏差，从而使系统达到调节电流和转速的目的。
该系统起动时，转速外环饱和不起作用，电流内环起主要作用，调节起动电流保持最大值，使转速线性变化，迅速达到给定值；稳态运行时，转速负反馈外环起主要作用，使转速随转速给定电压的变化而变化，电流内环跟随转速外环调节电机的电枢电流以平衡负载电流。
并通过Simulink 进行系统的数学建模和系统仿真，分析双闭环直流调速系统的特性。
关键词：直流电机，双闭环，PWM ,转速调节器，电流调节器，SimulinkStudy of the Speed-adjusting Technology for DC Motor based onMatlabAbstractThe design uses thyristors, diodes and other devices designs a speed, current double -loop SCR DC converter system. The system sets up the current detecting aspect, th e current regulator ACR and the speed detecting link, speed regulator ASR, composes the current central and the speed central, the former through the feedback of the current components to level off the current, the latter through the feedback of speed dete cting device to maintain the speed stably and finally eliminates the deviation of speed bias. ，thus allowing the system to the purpose of regulating the current and speed. when the system starts, the speed outer ring saturats non-functional, the current inner ring plays a major role to regulate the starting current to maintain the maximum so that the speed linear change, to reach a given value; when it operates steadily, the speed negative feedback from the outer ring plays a major role ,to let the speed changes with the given speed voltage , at the same time the current inner ring regulates the armature current of motor adjustment to balance the load current. Simulink for system through mathematical modeling and system simulation. Finally display control system model and the results of anti-truth.Keywords: DC motor, Double-loop, PWM, the speed regulator, the current regulator ，Simulink目录、八―.前言 (4)第一章绪论 (6)1． 1 直流调速系统的概述 (6)1.1.1 直流电动机的调速方法 (6)1.2 PWM 的相关介绍 (7)第二章总体方案设计 (8)2.1 方案比较 (8)2.2 方案论证 (8)2.3 方案选择 (9)2.4 设计参数 (9)第三章单元模块的仿真电路设计. (10)3.1 转速给定电路设计 (10)3.2 转速检测电路设计 (10)3.3 电流检测电路设计 (11)3.4 整流及晶闸管保护电路设计. (12)第四章双闭环直流调速系统的仿真设计 (12)4.1 转速、电流双闭环直流调速系统的组成及其静特性 (13)4.1.1 双闭环调速系统的组成 (13)4.1.2 稳态结构框图和静特性 (15)4.1.3 稳态参数计算 (17)4.2 转速、电流双闭环直流调速系统的动态模型 (17)4.2.1 动态抗扰性能分析 (19)4.3 调节器的设计 (20)4.3.1 电流调节器的设计 (21)4.3.2 转速调节器的设计 (23)4.3.3 调速系统的开环传递函数 (25)第五章系统调试 (25)5.1 系统MATLAB 仿真 (25)5.2 系统的建模与参数设置. (25)5.3 系统仿真结果的输出及结果分析. (26)、八、•前言自70 年代以来，国外在电气传动领域内，大量地采用了“晶闸管直流电动机调速”技术（简称KZ —D 调速系统），尽管当今功率半导体变流技术已有了突飞猛进的发展，但在工业生产中KZ —D 系统的应用还是占有相当的比重。
多电机同步运动控制技术综述
多电机同步运动控制技术综述1. 本文概述随着现代工业自动化的快速发展，多电机同步运动控制技术在诸多领域，如机器人、数控机床、生产线自动化等方面得到了广泛应用。
本文旨在对多电机同步运动控制技术进行全面的综述，以期为读者提供清晰、系统的技术理解和应用指导。
本文将简要介绍多电机同步运动控制技术的基本概念和原理，包括其定义、发展历程以及主要的应用场景。
接着，本文将重点分析多电机同步运动控制技术的关键技术和挑战，如同步策略、误差补偿、动态性能优化等。
本文还将对多电机同步运动控制技术的不同实现方法进行比较和评价，包括传统的PID控制、现代的控制算法如模糊控制、神经网络控制等。
在综述的过程中，本文将结合近年来国内外在多电机同步运动控制技术方面的重要研究成果和案例，深入剖析其技术特点、应用效果以及可能的发展方向。
本文将总结多电机同步运动控制技术的发展趋势和前景，以期对未来的研究和应用提供参考和启示。
通过本文的综述，读者可以对多电机同步运动控制技术有一个全面、深入的了解，为实际应用和研究提供参考和指导。
2. 多电机同步运动控制的基本原理首先是速度同步控制。
在多电机系统中，为了实现同步运动，需要确保各个电机的转速一致。
这通常通过采用速度反馈控制策略来实现，即通过传感器实时检测电机的实际转速，并与期望的转速进行比较，然后根据误差调整电机的控制输入，使其逐渐接近期望的转速。
其次是位置同步控制。
除了速度同步外，位置同步也是多电机同步运动控制中的重要方面。
为了确保各个电机在运动中保持相对位置不变，需要采用位置反馈控制策略。
这通常通过编码器或传感器实时检测电机的实际位置，并与期望的位置进行比较，然后根据误差调整电机的控制输入，使其逐渐达到期望的位置。
最后是力同步控制。
在某些多电机系统中，除了速度和位置同步外，还需要实现力的同步。
例如，在机器人抓取物体时，需要确保各个电机产生的合力与期望的抓取力一致。
这通常通过力传感器实时检测物体受到的力，并根据误差调整电机的控制输入，使其产生的合力逐渐接近期望的抓取力。
