直线导轨压块样本

合集下载

直线导轨压块样本

精度高成本高
此种固定方式，由于螺栓旋转，旋转螺栓圆柱面
锁紧的螺栓顶端与导轨固定接
接触
触面较小，锁紧时易造成接触
面的划伤，因而影响了定位精
度。
精度差成本低
此种固定方式是通过螺栓旋转后产生了一个如图所示的受力情况，以达到锁紧滑块和导轨的目的，这样安装易使螺帽很快磨损并造成结合面的划伤，以至于降低定位精度.
25
12.5
20
10 10.45 15.1 Ø11×深 6.6 -Ø6.6
30
15
24
12 13.65 17.3 Ø14×深 8.5 -Ø9
20
10
17.5
7
7.5
14 Ø9.5×深 5 -Ø5.5
20
10
18.5
8
9.5
15 Ø11×深 6 -Ø6.6
部分品牌线轨与线轨压块型号对照表：
线轨型号
HGW15 HGW20 HGW25 HGW30 HGW35 HGW45 HGW55 HGW65
轨道宽度
15 20 25 30 35 45 55 65
压块型号对照表 T1、A1、K1 T1、A1、K1 T2、A2、K2、Y4 T2、A2、K2、Y4 T2、A2、K2、Y4 T3、Y2、A3 T3、Y2、A3 T3、Y2、A3
线轨型号
BRH15 BRH20 BRH25 BRH30 BRH35 BRH45
结构
使用方法
固定锁紧形式
特点
此种固定方式是通过螺栓压紧压块，使力量从斜面传递到线轨上，压紧力量大且受力稳定、均匀，实现了精确定位锁紧线轨的目的。
此种固定方式为使定位块与滑块和导轨接触良好，定位块上必须铣空刀槽，结合面还必须精密研磨，才能准确定位，这样便造成了工艺复杂。

线轨压块标准尺寸_解释说明以及概述

线轨压块标准尺寸解释说明以及概述1. 引言1.1 概述线轨压块标准尺寸是指供轨道系统使用的压块的尺寸规范。

这些压块作为支撑和固定轨道的关键元素，对于轨道系统的稳定性和安全性起到至关重要的作用。

本文将深入解释和说明线轨压块标准尺寸的定义、重要性以及制定过程，并概述不同分类和应用范围下的标准尺寸。

1.2 文章结构本文共分为五个部分，每个部分都有其特定的内容。

首先是引言部分，该部分对整篇文章进行了总体概述，并介绍了各个部分的结构和内容。

接下来是线轨压块标准尺寸的解释说明，主要包括定义和背景、压块标准尺寸重要性以及制定过程和依据等方面的内容。

随后，在线轨压块标准尺寸概述部分，将详细介绍不同分类和应用范围下已有的标准尺寸以及其与不同线轨类型和使用场景之间的关系等具体信息。

紧接着，在重点考虑因素及其影响因素分析部分，将深入探讨轨道系统设计参数、运营安全与舒适性因素以及实际因素对标准尺寸的影响和考量分析。

最后，在结论部分，将对全文进行小结，并强调线轨压块标准尺寸的重要性和实际应用价值，并展望未来的发展趋势和改进方向。

1.3 目的本文旨在全面解释和说明线轨压块标准尺寸的定义和制定过程，并概述不同分类和应用范围下的标准尺寸。

通过对相关因素及其影响因素进行分析，揭示出压块标准尺寸制定时需要考虑的关键问题。

同时，本文还旨在强调线轨压块标准尺寸对轨道系统稳定性、安全性和舒适性的重要作用，并提出未来发展趋势和改进方向，为相关领域的研究者和从业人员提供参考。

2. 线轨压块标准尺寸的解释说明2.1 定义和背景线轨压块是一种用于固定铁路线路中的轨道和木质枕木的装置。

它通过提供支撑和稳定性，确保铁轨在列车行驶期间保持正确的位置。

线轨压块标准尺寸指的是制定在线轨压块设计和生产过程中所遵循的特定尺寸规范。

随着铁路运输业的快速发展，对安全、稳定和高效运营的需求不断增加。

因此，制定线轨压块标准尺寸对于确保铁路系统整体性能至关重要。

2.2 压块标准尺寸的重要性线轨压块标准尺寸在实际应用中起到了重要作用。

银泰直线导轨样本

100℃以下。若有其它特別的需求，請與
PMI聯絡。
1.0 0.9 ಙ0.8ᄲ
0.7 fT 0.6
0.5
100
120
140
160
180
200
Ւㄇಙ(ƫ)
B10 線性滑軌的額定負荷與壽命安昂商城：
負荷係數 fw 雖然線性滑軌所承受的負荷可藉由計算求得，但實際使用時大都伴隨著振動或衝擊，負荷多會大於計算
負荷容量的驗算是利用基本額定靜負荷
(C0 )，求出靜安全係數，即確定其靜的負荷限度；而壽命的驗算則是利
用基本額定動負荷 (C )，來計算額定壽命。
線性滑軌的壽命是指在滾動體或滾動面上由於循環應力的作用，到出現因材料的滾動疲勞所發生的金屬表面剝
落時所運行的總距離。
4.1基本額定靜負荷C0
線性滑軌在靜止或低速運行中承受過大或衝擊的負荷時，在滾動體與滾動面之間會產生局部的永久變形，這個
負荷計算例
型式
水平使用等速運動或靜止時
使用配置
P
3
l3
P
F
4
P
1
l4
l
2
P
2
l
1
水平懸臂使用等速運動或靜止時
垂直使用等速運動或靜止時
P
4
l4
P
l2
3
P
2
P
1
l1
F
l3
l3
P
l1 P
1
1T
P
P
2T
2
l2
P
4
F
P3
l4
滑塊負荷計算式
線性滑軌綜合技術型錄
Linear Guideway General Catalog

直线滑块导轨ppt课件

常见故障与排除方法
卡滞现象
可能是由于异物或润滑不足导致，应清理表面并加强润滑。
精度下降
可能是由于滑块或导轨磨损导致，应检查并替换磨损件。
螺丝松动
可能是由于固定不紧或振动导致，应拧紧螺丝并增加防松措施。
噪音和颤动
可能是由于安装不平或润滑不足导致，应检查安装面和增加润滑。
05
直线滑块导轨的发展趋势
应用领域
数控机床
用于实现工作台的直线运动，提高加工精度和
效率。
自动化生产线
用于实现自动化生产过程中的直线运动，提高生产效率和产品质量。
医疗器械
用于实现医疗器械的精密运动，如手术机器人
等。
其他领域
如测量仪器、科研设备等需要实现高精度直线
运动的领域。
02
直线滑块导轨的分类
按材质分类
金属直线滑块导轨
工作原理
导轨
导轨通常采用优质钢材或硬质合金制成，具有较高的硬度和耐磨性，能够承受较大的负载和摩擦
力。
滑块
滑块通常采用铜、钢、不锈钢等材料制成，具有较高的滑动性能和耐磨性，能够在导轨上实现高精度的直线运动。
工作原理
当滑块在导轨上滑动时，由于导轨和滑块之间的摩擦力较小，因此能够实现快速、平滑的运动，同时保持高精度的定位和导向。
维护性。
应用拓展
新能源领域
随着新能源产业的快速发展，直线滑块导轨在太阳能、风能等新能源设备中的应用逐渐增多，为节能减排做出贡献。
机器人行业
随着机器人技术的进步，直线滑块导轨在机器人关节、传动系统等领域的应用逐渐拓展，提高了机器人的运动精度和稳定性。
数控机床
在数控机床领域，直线滑块导轨作为重要的传动元件，其高性能和高稳定性对于提高机床加工精度和效率具有重要意义。

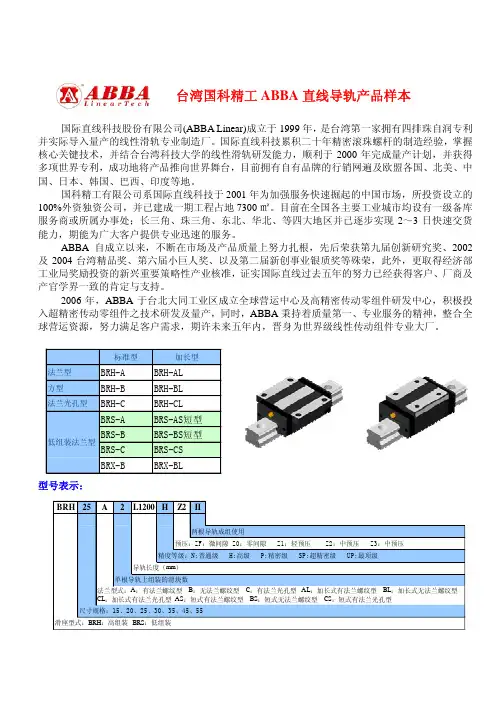

产品管理-台湾国科精工ABBA直线导轨产品样本
