第二章 机车信号设备简介

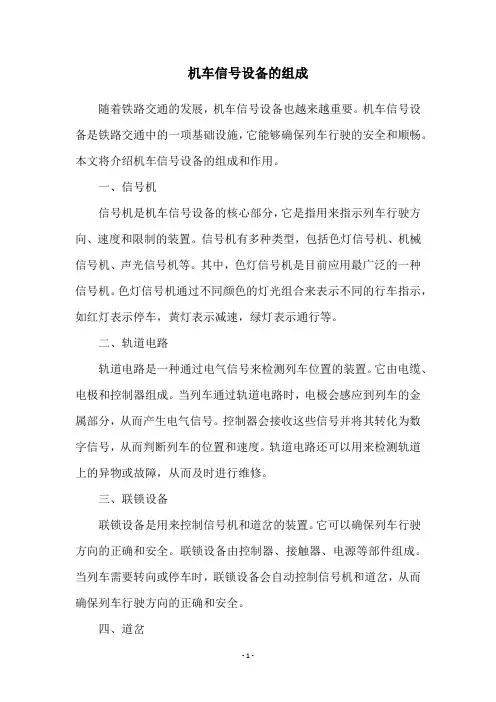

机车信号设备的组成
机车信号设备的组成随着铁路交通的发展，机车信号设备也越来越重要。
机车信号设备是铁路交通中的一项基础设施，它能够确保列车行驶的安全和顺畅。
本文将介绍机车信号设备的组成和作用。
一、信号机信号机是机车信号设备的核心部分，它是指用来指示列车行驶方向、速度和限制的装置。
信号机有多种类型，包括色灯信号机、机械信号机、声光信号机等。
其中，色灯信号机是目前应用最广泛的一种信号机。
色灯信号机通过不同颜色的灯光组合来表示不同的行车指示，如红灯表示停车，黄灯表示减速，绿灯表示通行等。
二、轨道电路轨道电路是一种通过电气信号来检测列车位置的装置。
它由电缆、电极和控制器组成。
当列车通过轨道电路时，电极会感应到列车的金属部分，从而产生电气信号。
控制器会接收这些信号并将其转化为数字信号，从而判断列车的位置和速度。
轨道电路还可以用来检测轨道上的异物或故障，从而及时进行维修。
三、联锁设备联锁设备是用来控制信号机和道岔的装置。
它可以确保列车行驶方向的正确和安全。
联锁设备由控制器、接触器、电源等部件组成。
当列车需要转向或停车时，联锁设备会自动控制信号机和道岔，从而确保列车行驶方向的正确和安全。
四、道岔道岔是铁路交通中的一种重要设备，它能够将列车从一条轨道引导到另一条轨道上。
道岔由铁路轨道、转辙器和锁闭装置组成。
当列车行驶到道岔处时，转辙器会自动控制铁路轨道的转向，从而将列车引导到另一条轨道上。
锁闭装置则可以确保转辙器的位置正确和牢固。
五、信号电缆信号电缆是机车信号设备中的一种重要部件，它用来传输信号机、轨道电路、联锁设备和道岔等装置的信号。
信号电缆具有传输速度快、抗干扰能力强等特点。
六、信号机柜信号机柜是机车信号设备中的一个重要组成部分，它用来存放信号机、联锁设备和控制器等装置。
信号机柜具有防尘、防水、防腐等特点，可以保护设备免受外界环境的影响。
七、信号电源信号电源是机车信号设备中的一种重要部件，它为信号机、轨道电路、联锁设备和道岔等装置提供电源。
第二章-铁路信号基础设备
号机前停车，不许越过该信号机）； V 中 --表示减速运行（指示列车通过该信号机后应减速到规定速度以
下运行）； V 高 --表示高速运行（准许列车按规定最大速度通过该信号机运行）。
3）固定信号机显示方式 我国铁路色灯信号机主要采用速差与预告混合的始端高速终 端预告组合显示方式 。将始终端两种速度和三个速度级组合 起来得到的色灯信号机的显示方式。如三速五显示方式：
第二章-铁路信号基础设备
第一节 铁路信号机
1.1 铁路信号及其作用 ➢ 定义：铁路信号是用特定物体（包括信号灯、仪
表、音响设备）的颜色、形状、位置或声音等媒 体向列车或车列（司机或装置）传达（有关前方 路况、机车车辆运行条件、行车设备状态以及行 车命令等）信息、指挥车列安全运行的控制设备。 ➢ 作用：保证行车安全、提高运输效率，提高劳动 生产率，改善运输人员的劳动条件，提高铁路运 输现代化水平。
透镜式色灯信号机
有高柱和矮柱两种类型
透镜式色灯信号机结构
机构的主要部件是透镜组，它 由一块外径为139mm有色外棱梯 透镜和一块外径为212mm无色内 棱梯透镜，通过透镜框组装而 成，透镜框上还装有可调灯座， 可调灯座在上下前后左右六个 方向调整，使灯泡的主灯丝位 于透镜组主光轴的焦点上，灯 丝光源发出的光经有色外棱梯 透镜和无色内棱梯透镜前后两 次折射，产生平行的有色光束 射向前方。满足信号显示距离 的要求。
磁通随着电流的增加而增大，在铁心未饱和的情况 下吸力与磁通量的平方成正比。
当吸力增到足以克服衔铁上的机械力时，衔铁就被 吸动并经由连杆带动接点组动作到吸起状态。
当切断线圈电源时，电流逐渐减小，磁通也随之减 弱，当磁通减到一定值以致由它产生的吸力小于 衔铁的机械力时，衔铁就释放，接点组也随之恢 复到落下状态。
信号设备介绍

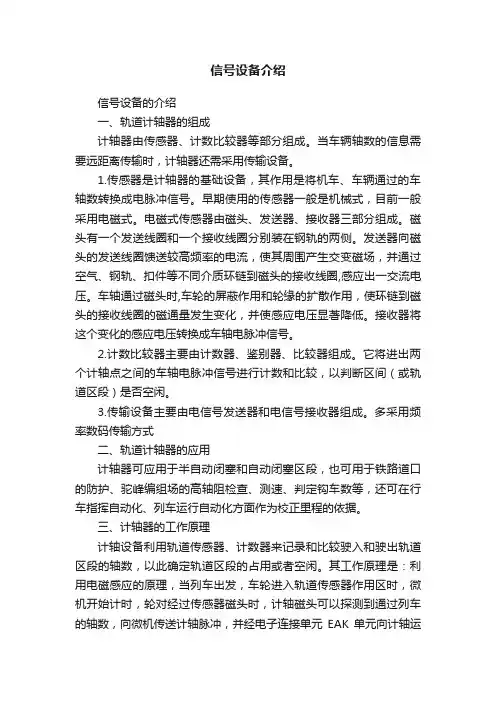

信号设备介绍信号设备的介绍一、轨道计轴器的组成计轴器由传感器、计数比较器等部分组成。
当车辆轴数的信息需要远距离传输时，计轴器还需采用传输设备。
1.传感器是计轴器的基础设备，其作用是将机车、车辆通过的车轴数转换成电脉冲信号。
早期使用的传感器一般是机械式，目前一般采用电磁式。
电磁式传感器由磁头、发送器、接收器三部分组成。
磁头有一个发送线圈和一个接收线圈分别装在钢轨的两侧。
发送器向磁头的发送线圈馈送较高频率的电流，使其周围产生交变磁场，并通过空气、钢轨、扣件等不同介质环链到磁头的接收线圈,感应出一交流电压。
车轴通过磁头时,车轮的屏蔽作用和轮缘的扩散作用，使环链到磁头的接收线圈的磁通量发生变化，并使感应电压显著降低。
接收器将这个变化的感应电压转换成车轴电脉冲信号。
2.计数比较器主要由计数器、鉴别器、比较器组成。
它将进出两个计轴点之间的车轴电脉冲信号进行计数和比较，以判断区间（或轨道区段）是否空闲。
3.传输设备主要由电信号发送器和电信号接收器组成。
多采用频率数码传输方式二、轨道计轴器的应用计轴器可应用于半自动闭塞和自动闭塞区段，也可用于铁路道口的防护、驼峰编组场的高轴阻检查、测速、判定钩车数等，还可在行车指挥自动化、列车运行自动化方面作为校正里程的依据。
三、计轴器的工作原理计轴设备利用轨道传感器、计数器来记录和比较驶入和驶出轨道区段的轴数，以此确定轨道区段的占用或者空闲。
其工作原理是：利用电磁感应的原理，当列车出发，车轮进入轨道传感器作用区时，微机开始计时，轮对经过传感器磁头时，计轴磁头可以探测到通过列车的轴数，向微机传送计轴脉冲，并经电子连接单元EAK单元向计轴运算器报告。
判定运行方向，确定对轴数十累加计数还是递减计数。
通常情况下，由2个计轴探头可以确定1个闭塞分区。
计轴探头沿线路安装在钢轨上，其位置也是闭塞分区的分界点。
计轴运算器是计轴的核心部件，收集器控制范围内的计轴探头发来的所有信息。
计轴运算器计算相邻2个计轴报告的轴数关系，就可以确定该闭塞分区是否空闲。
机车信号设备概况
兰州铁路局新职人员培训
（一）正线电码化闭环检查
压入进路条件 压入进路条件
JC
X BJJ
JC
XI BJJ
27.9
JMJ
27.9
FMJ
FS
FS
FS
QMJ
QMJ
QMJ
QMJ
X XI ＳI ＳII XII
QMJ
QMJ
QMJ
QMJ
ＳＮ
XＮ
Ｓ
X JMJ KZ ＤＧＪ DGＪ DGＪ DGＪ KZ
XI FMJ
ＤＧＪ
固定地点复示进站信号机的显示。 2.连续式机车信号
主要用在自动闭塞区段，利用自动闭塞分区的轨道电 路向机车上传送信息。因此，在整个区间正线上，机车信 号能连续地反映前方地面信号机的显示。
兰州铁路局新职人员培训
3.接近连续式机车信号 用于非自动闭塞区段，它是 点式和连续式的综合。在进站信 号机外方制动距离附近的固定地
IIG 2000-2 XII 4G 6G 2300-1 X4 1700-1 X6 Ｓ
兰州铁路局新职人员培训
（三）机车信号载频切换
1700Hz 2300Hz
2000Hz 2600Hz
X
2000-1 Ｓ5 2600-1 Ｓ3 1700-2 ＳI
5G 1700-1 X5 3G IG 2300-1 X3 1700-2 XI 1700-2+25.7
ＳＮ
2000-2 ＳII
XＮ 2600-1 Ｓ4 2000-1 Ｓ6
IIG 4G 6G
2000-2 XII 2300-1 X4 1700-1 X6
2000-2+25.7
Ｓ
兰州铁路局新职人员培训
（三）机车信号载频切换

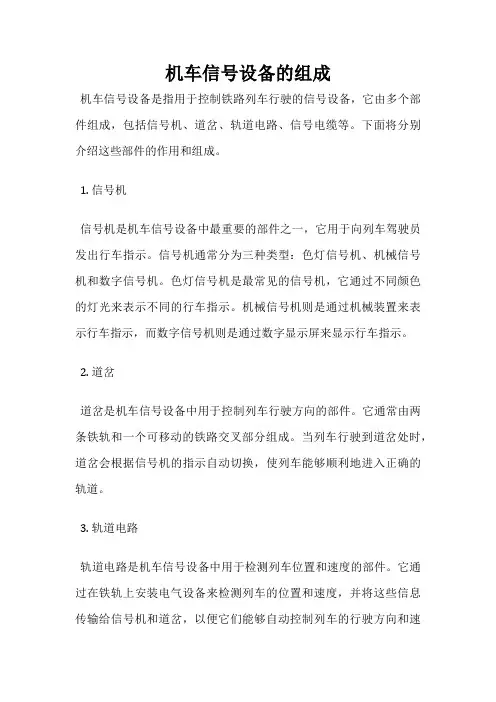

机车信号设备的组成
机车信号设备的组成
机车信号设备是指用于控制铁路列车行驶的信号设备，它由多个部件组成，包括信号机、道岔、轨道电路、信号电缆等。
下面将分别介绍这些部件的作用和组成。
1. 信号机
信号机是机车信号设备中最重要的部件之一，它用于向列车驾驶员发出行车指示。
信号机通常分为三种类型：色灯信号机、机械信号机和数字信号机。
色灯信号机是最常见的信号机，它通过不同颜色的灯光来表示不同的行车指示。
机械信号机则是通过机械装置来表示行车指示，而数字信号机则是通过数字显示屏来显示行车指示。
2. 道岔
道岔是机车信号设备中用于控制列车行驶方向的部件。
它通常由两条铁轨和一个可移动的铁路交叉部分组成。
当列车行驶到道岔处时，道岔会根据信号机的指示自动切换，使列车能够顺利地进入正确的轨道。
3. 轨道电路
轨道电路是机车信号设备中用于检测列车位置和速度的部件。
它通过在铁轨上安装电气设备来检测列车的位置和速度，并将这些信息传输给信号机和道岔，以便它们能够自动控制列车的行驶方向和速
度。
4. 信号电缆
信号电缆是机车信号设备中用于传输信号和电力的部件。
它通常由多根电缆组成，这些电缆连接着信号机、道岔、轨道电路等各个部件，以便它们能够相互通信和协调工作。
机车信号设备是铁路运输中不可或缺的一部分，它通过自动控制列车的行驶方向和速度，保证了列车的安全和高效运行。
各个部件的协调工作，使得列车能够在铁路上安全、快速地行驶，为人们的出行和物资运输提供了重要的保障。
管理学第二章驼峰调车场的基础设备课件
（3）防止重复开放信号：FCJ （4）推送进路锁闭： T1SJ （5）其它安全作业条件： 限界检查器在定位：XJJ 减速器动力正常：BOJ 灯丝完好：DJ 现场无意外情况：QXA在定位。
2、T1开放溜放信号时，需要照查的联锁条件：
（1）推送线上的道岔位置正确(2DBJ ， 4DBJ )， 溜放线上的顺向道岔位置正确(16DBJ , 12FBJ )
（2）敌对信号在关闭状态：
D2KJ ， T1DKJ 12DBJ （半场溜放）：B1ZJ （D50关闭），
D36XJ ， D40XJ ，D14XJ
（4）推送进路锁闭： T1SJ （5）其它安全作业条件：
灯丝完好：DJ
现场无意外情况：QXA在定位。
12DBJ
4、T1开放后退信号时检查的条件
（1）敌对信号在关闭状态： D2KJ 、 T1DKJ （2）从迂回线后退时（2FBJ ），要检查4DGJ 。
（3）到达场未向场间无岔区段调车：照查继电器ZCJ 或总 信号继电器ZXJ 。
我国现行标准分路灵敏度为0.06Ω，即用 0.06Ω电阻在任何地方分路时，轨道电路的接收设 备都应停止工作。
由于驼峰分路道岔区段的轨道电路长度很短等 原因，规定标准分路灵敏度为0.5Ω。
2、驼峰高灵敏度轨道电路
可以解决高阻轮对的分路不良问题，提高轨道电 路的分路灵敏度。
五、驼峰转辙机及其控制电路
当车组出清DG1进入DG区段，FDGJ1尚需经过 一段时间后才能落下（缓放时间0.5s）。在此期间， 车组已压上尖轨，即使车组再跳动，也不致造成四开 的危险
第二章 机车信号设备简介
第二章机车信号设备简介机车信号是指设在司机室内反映列车前方运行条件的信号显示，通常实现机车信号功能的车载设备也被简称为机车信号。
机车信号发展初期，其功能是为了改善司机瞭望条件而向司机复示地面信号。
随后在机车信号设备的基础上增加了自动报警、自动停车设备，机车信号设备不仅向司机提供信号显示，同时向后级设备提供信号来源，机车信号成为提高运输安全，实现车上自动报警、自动停车功能所必备的重要车载设备，被作为机车“三大件”之一。
我国铁路目前采用的机车信号分为接近连续式和连续式两种。
接近连续式多用于非自动闭塞区段。
在进站信号机外方制动距离附近的固定地点设置发送设备，并从固定地点到进站信号机之间加装一段轨道电路。
从列车最前面的车轮轧在轨道电路上时起，发送装置就连续不断地向机车上传送地面信号的信息，使机车信号机连续复示进站信号机的显示。
连续式机车信号没有距离限制，只要列车在轨道上行驶，被机车第一轮对短路的轨道信号电流就会在钢轨周围产生磁场。
装在机车上的感应器接收到信号，经过解码使机车信号机不断地显示与前方地面信号机相同的信号。
随着运输要求的提高和技术的发展，要求机信号的译码输出提供给已广泛配备的列车运行监控装置，对机车信号设备的性能要求随之提高，机车信号除了向司机提供显示外，向后级列车运行监控设备提供信息成为一项重要功能。
随着列车运行速度的进一步提高，司机已难以仅通过地面信号来驾驶列车，这样就对机车信号的可靠性与安全性有了更加严格的要求，机车信号系统的概念也进一步明确：机车信号系统由车载信号和地面信号设备共同构成，必须符合故障导向安全原则。
车载信号设备应具有运行数据记录的功能；地面信号设备应具有闭环检查功能，提供正确信息。
机车信号是否安全、可靠，取决于地面信号设备和车载信号设备构成的系统是否安全、可靠。
第一节机车信号的发展史一、JT1型通用式机车信号设备JT1-A/B型通用式机车信号，是采用数字信号处理技术及高速超大规模集成电路设计而成的新一代通用式机车信号装置。
第四讲通用式机车信号
接线盒内设若干接线柱。通用式机车信号整个系
统的所有设备都经接线盒汇接，完成它们之间的连接 和控制。 传感器即机车接收线圈，采用移频机车信号接收 线圈。Ⅰ、Ⅱ端各设两个，通过感应接收轨面信息。
机车信号机构为 8 灯机构。 列车 I 、 Ⅱ端各设一台，安装于正、 副司机前方中间，为双面显示。
通用式机车信号机如图 2-2 所示。
第二章 机车信号车载设备
第一节 JT1型通用式机车信号
一、系统构成 JT1 型通用式机车信号由一个主机箱、一个 接线盒、四个接收线圈（传感器）、两个 8 灯信号 机构及连接电缆等构成。
通用式机车信号系统框图如图 2-1 所示。
主机箱是机车信号的主机，主要由数字信号处理 器 DSP 等 30 余块集成芯片构成，完成机车信号译码 和机车信号点灯等控制。
执行继电器采用 8 个高可靠的小型继电器。 JT1型通用机车信号点灯电路如图 2一5 所示。
三、系统连接 图 2 -7 为 JT1 -A 型通用式机车信号系 统连接图。 图 2 -8 为 JT1 -B 型通用式机车信号系 统连接图。
1 ．主机箱与接线盒
图 2 一 9 为 JT1-A 型通用式机车信号主机箱外形图。 图 2 一 10 为 JT1-B 型通用式机车信号主机箱外形图。 图2 一 11 为 JT1-A 型接线盒外形图。 图2 一 12 为 JT1-B 型接线盒外形图。
速度等级 SD2、速度等级 SD3等条件。
输出接口 2 输出 8 位开关量，控制相应的 8 个执 行继电器动作。
动态监督电路 1 的作用是：在有 f 1方波输入的情 况下，输出高电位，加到 DSP 芯片和 A / D 转换器的 复位端，使其正常工作；当输入不符合条件时，输出 方波振荡信号使 DSP 芯片和 A / D 转换芯片复位。 动态监督电路 2 的作用是：在有f2方波输入的情 况下，输出低电位，控制输出接口电路 2 有信号输出； 当输入不符合条件时，输出高电位控制输出接口电路 2 的输出线呈高阻态。 动态监督电路 3 的作用是：当输入 f3 方波信号时， 输出低电位，使光电开关打开，构成机车信号点灯； 当输入不符合方波条件时，输出高电位使光电开关断 开。
机车信号系统地面设备全解
ZPW2000A无绝缘轨道电路
技术特点 信号特征 工作参数 主要功能· 系统组成 站内电码化
UM71引进
ZPW-2000A性能提高
WG-21A型国产化
？？？
ZPW2000A型无绝缘轨道电路
ZPW-2000A轨道电路技术特点： 1.接收器载频选择可通过列控中心进行集中配置，发送器采用 无接点的计算机编码方式； 2.发送器由既有的N+1提高为1+1的备用模式； 3.将既有ZPW-2000A轨道电路的调谐单元和匹配单元整合为一个 调谐匹配单元； 4.优化了补偿电容的配置，采用25微法一种，不同的信号载频 采用不同的补偿间距；补偿电容采用了全密封工艺； 5.加大了空心线圈的导线线径，从而提高了关键设备的安全容 量要求。 客专ZPW-2000A轨道电路系统带有监测和故障诊断功能，系统的 状态修提供了技术支持； 6.站内采用与区间同制式的客专ZPW-2000A轨道电路； 7.站内道岔区段的弯股采用与直股并联的一送一受轨道电路结 构，轨道电路在大秦线站内ZPW-2000A轨道电路的基础上，使道 岔分支长度由小于等于30m延长到的160m，提高了机车信号车载 设备在站内使用的安全性、灵活性，方便了设计。
环电码化 在一般车站（一进一出），每股道仅设一套发码盒，当列车从不同
方向接入该股道时，发码及检测系统根据接车方向进行切换。每一
股道配置一套发送设备，每一股道的检测，可根据正线或侧线检测
的使用情况，选用检测盘的其中一路，每8个股道配置一套检测设
备
发码
闭环检测
38
轨道电路基本原理
一、轨道电路基本原理
轨道电路是以铁路线路的两根钢轨为导体，两端加以电气绝缘 节或电气分割并接上发送设备和接收设备构成的电路
机车信号车载设备原理及故障处理
0
0
0
UU 双黄
0
0
1
HUS红黄闪
1
0
1
HU 红黄
1
1
0
HU 红黄
1
0
1
HU 红黄
0
1
0
HU 红黄
0
0
1
H红
1
0
0
H红
0
0
1
机车信号原理
三、载频切换功能
设备具有载频自动切换和锁定功能，即根据地面传递的载频切换信息，实现接收载频的自动切换和锁定。
1．地面设备的要求（主要是对电码化有关地面设备发送载频切换信息的要求） 2．车载设备满足的要求： （1）车载设备在地面提供载频切换信息码时，应按要求自动实现载频锁定或切换，如表所示。
输入信息
TB/T3060－2002 "1.9"移 交流计数/极
移频（含单轨条） 频
频
Hz
Hz
ZPW2000 Hz/代码
无码
9.5 8.5
无码
无码
9.5 8.5
无码 21.3/L5 23.5/L4 10.3 / L3 12.5 / L2
11
11
绿码
11.4 / L
9
12.5
13.5
13.5
13.6 / LU
机车信号主机的功能
机车信号原理
主机板是主机的核心部件， 负责实现对通过接收线圈接收 到的地面轨道电路信息进行处 理，并完成向后级设备的并口、 串口输出和主机的输入输出控 制。一个主机中有2块主机板， 构成双机热备冗余结构。主机 板为二取二结构，具有高安全 性。
主机的电路板-主机板
机车信号原理
第二章 铁路信号
火炬
是一种在 风雨天气 都能点燃 的并发出 火光的视 觉信号设 备,司机发 现火炬的 火光时应 立即停车 。
响墩
是外形 扁圆内 装有炸 药的听 觉信号 设备, 防护时, 将其放 在钢轨 上,当车 轮压上 后会发 出爆炸 声要求 司机立 即停车
响墩的放置，每处为三枚一组，二枚扣在来车方向的左侧钢轨 上，一枚扣在右侧钢轨上，以左右左的方式排列，每一响墩间 距为20m。
2015-4-18
49
显示： (1)接车进路色灯信号机的显示与进站色灯信号机相同 (2)发车进路色灯信号机 a、一个绿色灯光:准许列车由车站经正线出发，表示出站 和进路信号机均在开放状态； b、一个黄色灯光:准许列车运行到次一色灯信号机之前准 备停车； c、一个绿色灯光和一个黄色灯光:表示该信号机列车运行 前方至少有一架进路信号机在开放状态； d、一个红色灯光:不准列车越过该信号机。 (3)接车或发车进路色灯信号机兼作调车信号机时，一个 月白色灯光:准许越过该信号机调车.
二、信号机的设置
1.进站信号机 作用：防护车站， 指示进站列车的 运行条件，保证 接车进路的正确 和安全可靠。 设置位置：凡车 站的列车入口处 都必须装设进站 信号机,距离最外 方进站道岔尖轨 尖端（顺向为警 冲标）大于50m 小于400m处。
进站信号机位置 在车站入口处，为了防护车站并指示列车能否由区间进 入车站而设置的信号机
1.2 色灯信号机
一、透镜式色灯信号机 1.色灯信号机：色灯信号机是以灯光的颜色、数 目、和亮灯状态来表示的信号。 2.透镜式色灯信号机（多灯信号机） ：是以凸 透镜组为集光器的色灯信号机，透镜组由无色的 外透镜和有色的内透镜组成，显示的颜色取决于 内透镜的颜色，多种颜色由多个灯位完成显示。 其结构简单，易维修，但光通量不能充分利用， 在曲线线段上不能连续显示。
机车信号概述
2.LKJ列车自动停车装置 1995年研制成功LKJ-93型，改进型LKJ-2000型。 主要功能是监控列车运行速度，同时起“黑匣
子”作用，记录列车运行、机车运用以及司机操作。 地面数据不是实时传递，是预先储存在机车上，
随着列车运行按坐标提取。不符合故障-安全原则。
精品课件
LKJ的基本工作原理： 在列车超速防护区段一般采用轨道电路或应答器 来检查列车的占用和出清，并构成信息发送条件。 机车上设有信息接收器，当列车运行速度超过ATP 装置的速度时，ATP的车上设备就发出制动命令，使列 车自动制动。当列车速度降至ATP所指示的速度以下时， 便自动缓解，而运行操作仍由司机完成。
⑴能复示地面信号机的显示，改善司机的瞭望条 件；
⑵机车信号可作为主体信号。
精品课件
分类： ⑴按机车接收地面信息的时机可分为点式、连
续式和接近连续式三种； 接近连续式：车站接近区段和站内，一般用于
半自动闭塞区段； 连续式：整条铁路线，一般用于自动闭塞区段。 ⑵按接收轨面信息的特征，分为交流计数机车
信号、移频机车信号和极频机车信号。 ⑶按能否有超速防护功能分，有具备和不具备
精品课件
三、列车超速防护
列车超速防护系统（ ATP ）是指列车能根据自身
的运行速度和前方列车位置及线路状态对采取制动操
作的时机作出逻辑判断，对列车运行速度进行实时控
制的技术。
列车超速防护系统（ATP）的使用要求:
《 铁道技术管理规程 》第 95 条规定“最高运行
速度不超过 160km/h 的列车，机车信号设备与列车运
UU 码---要求列车限速运行，表示列车接近的地面信 号机开放经道岔侧向位置的进路，机车信号 显示一个双半黄色的灯光。
机车信号设备的组成
机车信号设备的组成机车信号设备是现代铁路运输系统中不可或缺的组成部分，它可以确保列车在行驶过程中的安全和正常运行。
机车信号设备通常由多个部分组成，每个部分都有着不同的功能和作用。
以下是机车信号设备的各个部分的详细介绍。
信号灯信号灯是机车信号设备中最基本的部分之一。
它们通常被安装在铁路路线上，用于向司机发出信号。
根据颜色的不同，信号灯可以分为红色、黄色和绿色。
红色信号灯表示列车必须停止，黄色信号灯表示列车必须减速，绿色信号灯表示列车可以继续前进。
信号灯的位置和颜色是根据路线的不同而变化的。
信号机信号机是机车信号设备中的另一个重要部分。
它们通常被安装在铁路路线上，用于向司机发出信号。
信号机的种类有很多，例如手动信号机和自动信号机。
手动信号机需要由信号员手动操作，而自动信号机则可以通过电子设备自动控制。
信号机的位置和颜色也是根据路线的不同而变化的。
道岔道岔是机车信号设备中的另一个重要部分。
它们通常被安装在铁路交叉口处，用于调整列车的行驶路线。
道岔的种类有很多，例如手动道岔和自动道岔。
手动道岔需要由铁路工人手动操作，而自动道岔则可以通过电子设备自动控制。
道岔的位置和方向也是根据路线的不同而变化的。
列车控制系统列车控制系统是机车信号设备中的另一个重要部分。
它可以确保列车在行驶过程中的安全和正常运行。
列车控制系统通常包括列车信号设备、列车自动控制系统和列车通信设备。
列车信号设备可以向司机发出信号，告诉他们何时停车、减速或加速。
列车自动控制系统可以通过电子设备自动控制列车的速度和方向。
列车通信设备可以确保列车与地面控制中心之间的通信畅通无阻。
总线系统总线系统是机车信号设备中的另一个重要部分。
它可以确保各个部分之间的通信畅通无阻。
总线系统通常由多个节点组成，每个节点都可以与其他节点通信。
总线系统的优点是可以减少线缆的使用，提高系统的可靠性和灵活性。
结论机车信号设备的组成包括信号灯、信号机、道岔、列车控制系统和总线系统。
第二章__各种用途的信号机
信号表示器 信号表示器也是一种信号装置，但它没有防护意 义，而是用来表示与行车有关设备的位置和状态，或表示 信号显示的某种附加含义。 例如道岔表示器（道岔表示 器用于反映道岔所处的状态，便于扳道员确认进路和调车 人员办理调车作业。黄色表示侧线）、脱轨表示器、进路 表示器、发车线路表示器、车挡表示器等。
信号显示颜色的选择
基本色：红、黄、绿 辅助色：蓝、月白、紫色（道岔表示器用） 铁路信号光源为白帜灯产生的白色光。 红灯为停车信号。
黄灯作为注意或减速信号。
绿灯按规定速度运行的信号。 蓝灯作为调车禁止信号使用。 月白作为调车容许信号使用。 紫色作为道岔表示器表示道岔直向开通的灯光。
2、听觉信号：
七、按信号机的动作方式分类
手动信号机：信号显示的变化是由人工通过机械握柄操纵的 信号机。 半自动信号机：信号显示的变化，不仅需要人工操纵，还受 列车的自动控制。 自动信号机 ：信号显示的变化，仅受列车的运行状态自动控 制的信号机。
八、 按安装方式分
高柱（进站、正线出站、通过、预告、接车进路）、 矮柱（侧线出站、站内调车）
2、机车信号
铁路上数以万计的信号机向司机发出各种信号，报告线 路和道岔情况，帮助司机安全正点的运行。但是，由于它们 装在地面上，曲线、隧道等地形限制，给司机暸望带来一定 的困难。特别是在雨雪、风沙、大雾迷茫等恶劣气候条件下， 地面信号更是看不清。 机车信号是一种装在机车或动车司机室内的色灯信号， 用以复示前方地面信号机的显示，或指示前方线路的运行条 件。 按信息传递方式分为点式和连续式两种。
制及远程控制的技术总称；有人狭义理解为：用于向行车 调车人员指示行车条件的符号；有人则认为：铁路信号是
铁路上信号显示、联锁、收信号的感官分类
机车信号论文
第一章机车信号的阐述和组成及工作原理1.1 机车信号的描述随着铁路跨越式飞速发展和铁路装备的现代化技术的日益成熟，主体机车信号设备技术研制经不断改进和完善；该技术以通过铁道部科技成果鉴定。
该系统设备采用“二取二”的容错安全结构，32位浮点DSP数字信号处理器，频域、时域相结合的分析方式，双线圈感应器接收，以及一体化的大容量机车信号记录器等。
这些完善的技术设计，安全性的软硬件结构，为机车信号主体化提供了基础保障。
本文介绍的主体机车信号系统是列车运行安全保证的重要设备，而且有效的提高了司机工作效率，保证了行车安全。
机车信号设备是采用高速数字信号处理技术、双套冗余设计的新一代机车信号设备，机车信号设备的主要性能指标符合技术条件，抗干扰性能达到标准，硬件设备符合信号故障倒向安全的原则。
1.2 机车信号的用途和适用范围1.2.1 机车信号的主要用途及特点接收轨道电码化信息，然后进行译码点灯，同时将译码信息送给监控，以便监控做出相应的控制。
机车信号设备采用双机主从热备冗余方式，系统主机由A、B两组完全独立的控制单元组成。
机车信号设备具有大容量记录功能。
通过专用转储设备将所记录数据转送到地面微机，由地面分析系统进行数据分析、图形再现。
机车信号设备设有上下行开关，设备自身可对上下行信号自动识别，因此不必关心其位置。
1.2.2 机车信号的适用范围机车信号设备适用于各种闭塞制式的要求，也适用于铁路电化和非电化区段。
满足接收通用性的要求。
该设备可以接收以下各种制式的信号：移频18信息（含移频4信息）、ZPW-2000系列（含UM71）、50Hz（25Hz）交流计数、极频。
使用专用机车感应器和LED八显示灯机构。
可与LKJ-93型、2000型列车监控结合，并向其提供所需信息。
1.2.3 机车信号的工作环境机车信号的工作环境应保持周围空气温度在-25℃～+55℃之间，周围空气相对湿度不大于90%(温度为25℃时)；大气压力74.8kPa～106kPa（相对海拔高度2500m以下），另外，设备应安装在能防止风、沙、雨、雪直接侵入的车体内。
电力机车行车安全设备-机车信号车载设备概况
（a）主机
（b）信号机
（c）开关盒
（d）接线盒
图1-9 JT1-CZ2000型一体化机车信号车载系统
图1-10一体化机车信号车载系统设备构成框图
JT1-CZ2000型一体化机车信号技术特点是： （1）采用“二乘二取二”的容错安全结构，提高了设备的安全性； （2）采用32位浮点高速DSP运算，频域处理和时域处理相结合技术，提高了 系统的抗干扰能力，使其抗干扰性能比JTA、B型有较大提高，移频干信比满 足用钢轨电流迭加法测试的3：l的要求，UM71信息接收干信比比TVM300略 有提高； （3）具备UM2000数字编码信息接收功能； （4）采用主机双套热备、双套电源、双路接收线圈接收等冗余技术和双面点 阵式LED机车信号显示器，提高了系统的可靠性，功耗低； （5）该系统的多制式并行接收处理、信息译解速度快、动态控制安全点灯电 源、双路线圈同时接收、系统冗余结构、记录信号原始波形、地面数据处理软 件等技术具有创新性； （6）预留CAN总线和RS485输出，为机车计算机系统一体化、远程监测等设 备提供了条件。
息由隔离放大器进行隔离，经A/D转换，由DSP芯片进 行处理、译码，控制相应的输出显示。
双路接收线圈的一路接主机板A，另一路接主机板B， 主机输出除原来并行输出外，预留了CAN总线输出或 RS485输出，可支持双向信息传输。
图1-14 接收主机结构原理框图
双套热备冗余方式
JT1-C系列机车信号的安全性和可靠性主要由“二取二”原理和双机热备 原理实现。“二取二”原理指系统中有两台计算机同时工作，两台计算机的 输出结果必须完全一致，系统才输出。否则认为系统出现故障，必须故障导 向安全侧。
JT-C系列机车信号设备的双套热备是指由机车信号主机内双套主机板、双路 电源、双路接收线圈共同组成的双套热备系统。由机车信号主机完成双套热 备输出的切换。
机车信号设备概况剖析
兰州铁路局新职人员培训
（2）JT1-CZ2000机车信号车载系统实物图
兰州铁路局新职人员培训
JT1-CZ2000主体化机车信号主机
放经道岔侧向的进路。 • 红灯：表示列车已越过显示红灯的信号
机。 • 白灯：不复示地面信号机的显示，机车
乘务人员应按地面信号显示运行，双线 双向自动闭塞反方向按站间闭塞运行。
兰州铁路局新职人员培训
3.机车信号显示的意义
• 双半黄色闪光：要求列车限速运行， 表示列车接近的地面机开放经18号及 以上道岔侧向位置进路，且次架信号 机开放经道岔的直向或18号以上道岔 侧向位置进路；或表示列车接近设有 分歧道岔路所在的地面信号机开放经 18号道岔及以上道岔侧向位置进路。
（二）发展过程
兰州铁路局新职人员培训
（三）分类
按照从地面向机 车传递信息方式的不 同，机车信号分为三 种类型：点式、连续 式和接近连续式。
兰州铁路局新职人员培训
1.点式机车信号 主要应用在非自动闭塞区段。只在线路上某些地点
（一般在进站信号机外方制动距离附近）设置发送设备， 将地面信号机的显示变成信息向机车上发送。它只在这个 固定地点复示进站信号机的显示。
兰州铁路局新职人员培训
（3）JT1-CZ2000机车信号特点:
• ①JT1-CZ2000型主体化机车信号车载系统设 备，吸取了JT1-A/B型通用式机车信号十多年来大 面积推广运用的经验，采用先进DSP技术、完善的 安全性技术，符合铁路信号故障—安全原则。
• ②它创新性地应用了诸如：“二乘二取二” 的容错安全结构、频域处理和时域处理相结合技 术、机车信号数据记录技术等十多项先进的安全 技术措施，极大提高设备的安全性和可靠性，满 足了机车信号主体化即机车信号作为行车凭证的 严格要求。
