粗集料

2-1 粗集料的技术性质—物理性质 （3）松方密度： • 堆积密度：集料装填于容器中包括集料 空隙和孔隙在内单位体积的质量。 • 体积确定：容积升（自然堆积密度）
公式：
振动堆积密度
ms ms m Vs V0 VV Vf V
2-1 粗集料的技术性质—物理性质
细集料堆积密度及紧装密度试验：
2-2 粗集料的技术性质—力学性质 • 填写数据:
工程名称 G315-托木吾斯塘乡1#线 试样编号 1 试验单位 试验规程
JTG E42-2005
试样地点 砂石料场 K3+850 右侧200米 试 验 者 试样描述 天然砂 及用途 配置混凝土 校核者 试验日期
试验环境
温度20摄氏度，湿度50%
主要仪器
2.36mm标准筛筛分全部 试样，可分几次筛。 称取2.36mm筛孔的全 部细料质量m1
均需筛至1min内无明显 筛余物为止。
2-2 粗集料的技术性质—力学性质
• 计算：
m1 Qa 100 m0 Qa : 压碎值% m1 : 试验后通过2.36m m筛质量g m2 : 试验前试样总质量 g
2-1 粗集料的技术性质—物理性质

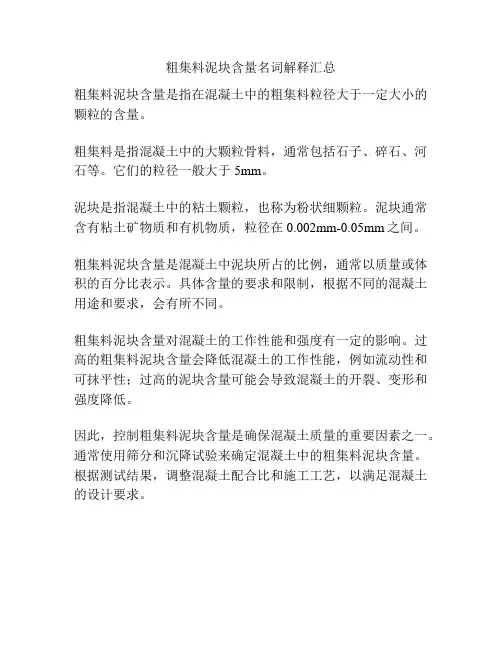

含泥量和泥块含量：
限制含量
妨碍
存在于集料中或包裹在 集料颗粒表面的泥土
降低 影响
集料与水泥（或沥青）间的粘结能力
水泥的水化速度
混合料的整体强度和耐久性
2-2 粗集料的技术性质—力学性质
1.压碎值指按规定的方法测得石料抵抗压碎的能力，也是集料强度的相对指标， 用以鉴定集料品质。压碎值是对石料的标准试样在标准条件下进行加荷，测试石 料被压碎后，标准筛上筛余质量的百分率。 2.磨光值 ( PSV )反映石料抵抗轮胎磨光作用能力的指标。该值越大，表明集料 的抗磨光性能越好。采用加速磨光机磨光石料，并用摆式磨擦系数测定仪浊得的
新疆交通职业技术学院
项目二 结构工程材料检测技术
公路工程材料检测技术
1-1 认识粗集料
概述：笼统的说集料就是粒状石质材料。 总分类：包括天然砂、人工砂、卵石、碎石，另有工业冶金矿渣 分类 集料形成的过程不同：分为卵石(又称砾石)和碎石
粒径大小的不同：分为粗集料和细集料
粗细粒径的界限：水泥混凝土4.75mm，沥青混凝土2.36mm，大于或等于
2-1 粗集料的技术性质—物理性质
砂石材料密度概念小结
2-1 粗集料的技术性质—物理性质
1、（1）表观密度
2-1 粗集料的技术性质—物理性质
（2）毛体积密度：
定义： 粗集料在规定条件下，单位毛体积的质量。。
公式：
ms h Vs Vn Vi
测定方法：浸24h饱水后，用湿毛巾擦干后而求得饱 和面干质量。然后用排水法求得水中的质量。
通过2.36mm筛质量（g） 358 356 358
标准筛、天平
试验次数 试验前试样总量（g） 1 2 3 平均 2956 2956 2956
压碎值百度文库%）
12.1 12.0 12.1 12.1
2-2 粗集料的技术性质—力学性质
• 精度要求： 压碎值精确至0.1% 以三个试件的平均值作为测定结果
请观看试验演示过程：
仔 细 整 平 表 面 称取 量筒 中的 试样 质量 m0
2-2 粗集料的技术性质—力学性质
试验步骤：
按规定的方法装料 将压碎值仪放到 压力机上
放入压柱
使上压板与压碎值仪 接触
整平压柱
2-2 粗集料的技术性质—力学性质
均匀的施加荷载，在 10min之内达到400KN
将试模从压力机取下， 取出试样
2-2 粗集料的技术性质—力学性质
可以休息一会了，下面的 工作由大家在实训室完成。 我会很好的配合你们
2-1 粗集料的技术性质—物理性质
集料的级配：
级配是指集料中各种粒径颗粒的搭配比例或分布情况。级配对水泥 混凝土及沥青混合料的强度、稳定性及施工和易性有着显著的影响，级 配设计也是水泥混凝土和沥青混合料配合比设计的重要组成部分。
集料的颗粒形状与表面特征 ：
集料的形状和表面特征将影响集料颗粒间的内摩阻力、集料颗粒与结 合料粘结性及吸附性等方面。 1.理想集料颗粒形状是球状或立方体。不取用扁平、薄片、细长状的颗粒。 针片状颗粒的定义：最大长度与厚度之比大于3的颗粒。 2.集料表面特征指集料的粗糙程度和孔隙特征。表面粗糙的集料颗粒有较 显著的摩阻力，同时也会影响集料的施工和易性；粗糙且有吸收水泥浆 和沥青轻组分的孔隙特征的集料与结合料的粘结能力较强。
取13.2mm-9.5mm的试样
试验准备(1、备料)
采用风干石料用13.2mm-9.5mm标 准筛过筛 试样准备3组，每组3000g
2-2 粗集料的技术性质—力学性质
将试样分三次均匀装入试筒中， 每次从粗集料表面捣实25次 最后用金属棒最为直刮刀刮除多余粗集料
试样数量应保证试样在压碎值 仪里的高度为100mm
2-2 粗集料的技术性质—力学性质
压碎值试验
• 目的： 集料压碎值用于衡量石料在逐渐增加的荷 载下抵抗压碎的能力，是衡量力学性质的 指标，以评定其在公路工程中的适用性。 • 适用范围 粒径大于4.75mm的粗集料
2-2 粗集料的技术性质—力学性质
试验仪器
压碎值仪 筒
压柱
底座
2-2 粗集料的技术性质—力学性质
空隙率：集料在某种装填状态下的空隙体积(含开口孔隙)占装填体积的
物理常数 百分率 粗集料的骨架间隙率：通常指4.75mm以上粗集料颗粒间的空隙体积的百 分含量。其大小用于确定混合料中细集料和结合 料的数量，评价集料的骨架结构。 细集料的棱角性：由在一定条件下测定的空隙率表征。 石料和集料涉及多种密度，现将这些密度归纳在下页表中：
1-1 认识粗集料
最大粒径：集料的最大粒径这一概念由两个不同定义构成
集料最大粒径:指集料100%都要求通过的最小标准筛筛孔尺寸。
集料公称最大粒径:指集料可能全部通过或允许有少量不通过
(一般容许筛余不超过10%)的最小标准筛筛孔尺寸。 这两个定义涉及的粒径有着明显区别，通常集料公称最大 粒径比最大粒径要小一个粒级。但在实际使用过程中、甚至在 一些书本资料上也经常不加严格区别，容易引起混淆。实际工 程中所指的最大粒径往往是指公称最大粒径，这一点在今后的 应用中要加以区分。
集 料
该尺寸的颗粒为粗集料，余为细集料。
最大粒径：集料最大粒径和集料公称最大粒径
物理性质 物理常数 集料的级配 颗粒形状和表面特征
重要但又容易 引起混淆的概 念 含泥量和泥块含量
力学性质：在结构层或混合料中，粗集料起骨架作用，其性能用压碎值、
磨光值、磨耗值和冲击值等指标表示。 岩石集料的技术要求：以粗细两种类型的集料分别提出各自的技术要求。
2-1 粗集料的技术性质—物理性质
物理性质 物理常数 集料的级配 颗粒形状和表面特征 含泥量和泥块含量 1.表观密度、毛体积密度、毛体积密度与石料相应密度在概念 密度
上相同，仅在实际的密度测定方法上有所区别。 2.表干密度：又称作饱和面干毛体积密度
3.装填密度：装样方法不同可为堆积密度、振实密度和捣实密度
磨光后集料的磨擦系数。
3.冲击值 ( LSV )反映石料抵抗冲击荷载的能力。该值越小，表明集料的抗冲击 性能越好。由于路表集料直接承受车轮荷载的冲击作用，这一指标对道路表层用 集料非常重要。 4.磨耗值 ( AAV )确定石料抵抗表面磨损的能力，适用于对路面抗滑表层所用集 料抵抗车轮磨耗值。该值越小，表明集料的抗磨耗能力越好。
