手机焊接技巧

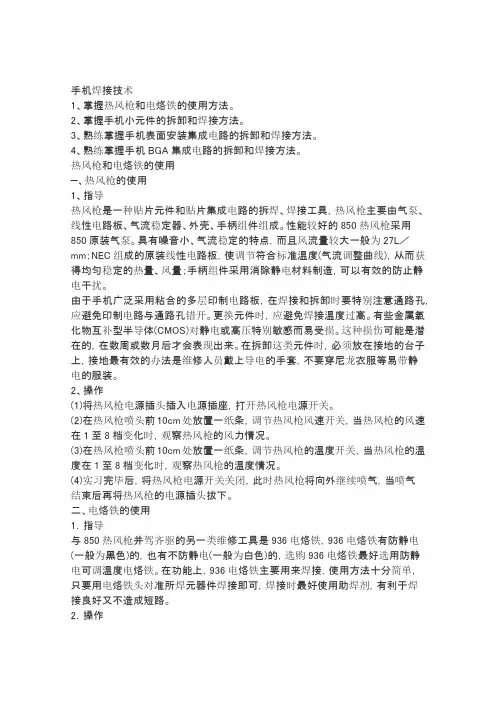

手机电路板的焊接技术
手机焊接技术1、掌握热风枪和电烙铁的使用方法。
2、掌握手机小元件的拆卸和焊接方法。
3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。
4、熟练掌握手机BGA集成电路的拆卸和焊接方法。
热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。
性能较好的850热风枪采用850原装气泵。
具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。
由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。
更换元件时，应避免焊接温度过高。
有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。
这种损伤可能是潜在的，在数周或数月后才会表现出来。
在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。
2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。
(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。
(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。
(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。
二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。
在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

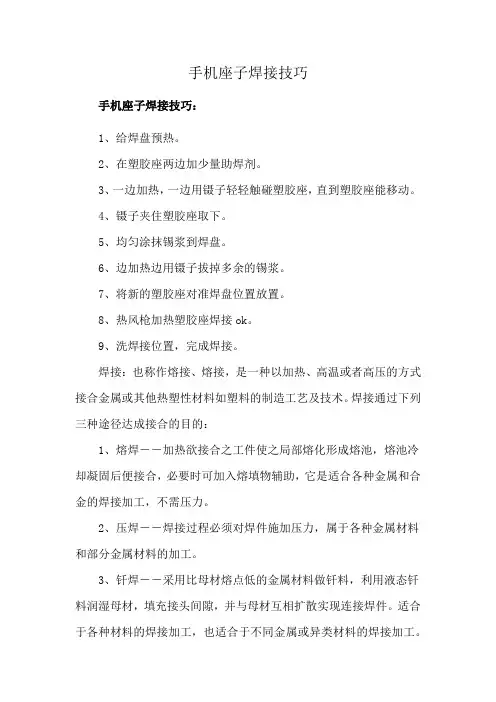

手机座子焊接技巧
手机座子焊接技巧
手机座子焊接技巧：
1、给焊盘预热。
2、在塑胶座两边加少量助焊剂。
3、一边加热，一边用镊子轻轻触碰塑胶座，直到塑胶座能移动。
4、镊子夹住塑胶座取下。
5、均匀涂抹锡浆到焊盘。
6、边加热边用镊子拔掉多余的锡浆。
7、将新的塑胶座对准焊盘位置放置。
8、热风枪加热塑胶座焊接ok。
9、洗焊接位置，完成焊接。
焊接：也称作熔接、熔接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。
焊接通过下列三种途径达成接合的目的：
1、熔焊－－加热欲接合之工件使之局部熔化形成熔池，熔池冷却凝固后便接合，必要时可加入熔填物辅助，它是适合各种金属和合金的焊接加工，不需压力。
2、压焊－－焊接过程必须对焊件施加压力，属于各种金属材料和部分金属材料的加工。
3、钎焊－－采用比母材熔点低的金属材料做钎料，利用液态钎料润湿母材，填充接头间隙，并与母材互相扩散实现连接焊件。
适合于各种材料的焊接加工，也适合于不同金属或异类材料的焊接加工。
板下型硅麦焊接方法
板下型硅麦焊接方法目前我司几款翻盖手机采用板下型硅麦,拾音孔在MIC下面，有很多维修人员反映这种硅麦很难焊接,因为风枪不能在正面加热硅麦,因为正面高温加热,硅麦的壳体会脱落造成硅麦损坏，从背面吹又容易爆锡。
以下以A520为例，将板下型硅麦的焊接方法总结如下：一、 主板焊点加锡和清洁将原先在板上的坏硅麦拆下后，用烙铁将主板焊点上残留的锡尽量拖少，然后用锡丝在焊点上加锡，使每个焊点的锡都较为饱满，注意不可加锡过多。
最后用棉签蘸上抹机水将整个焊点区域清洗干净，不能有松香残留,注意不要加助焊剂，防止加热后蒸发进入损坏硅麦。
检查主板麦克孔内有无异物，有则清除。
为什么要把残留的锡尽量拖掉再加锡？由于A520在SMT贴片时使用的是无铅锡膏，熔点比我们使用的锡丝高，将无铅的锡拖掉再用锡丝加锡后，麦克焊点的锡较主板其他地方的锡更容易熔化，有利于我们的焊接。
二、 主板麦克孔加贴高温胶纸在主板另一面用高温胶纸把麦克孔贴住，防止风枪在下方加热时，高温气体及烟雾吹到麦克拾音孔里，损坏麦克。
注意高温胶纸不可贴到按键金手指，以免有胶残留影响按键功能。
三、 背面加热焊接硅麦在开始焊接前，有一点要注意，硅麦本身的焊点不可加锡，一来避免烙铁头的高温烫坏硅麦，二来防止锡丝里的松香残留在硅麦上，在加热后蒸发从拾音孔进入硅麦。
（这一点是出于防呆考虑，防止操作不当造成烫坏硅麦或者有松香残留并进入硅麦）热风枪温度调至375度左右（温度不可调过高，避免爆锡）,风级调至3-4级,风枪头对准主板麦克区域的背面加热,风枪头与主板距离保持在0.5到1CM 间，注意风枪头一定要始终对准麦克区域,防止把CPU、Flash 或蓝牙吹爆锡。
用眼睛观察麦克焊点,大概20S 左右后锡开始熔化。
当锡完全熔化成一个发亮的锡点时，用镊子夹住硅麦(注意方向不要反),然后将硅麦对准焊点轻轻放下，用镊子轻压硅麦，再轻推2-3下，这样做使锡更好的附着到硅麦焊点，避免虚焊。
然后迅速把风枪头移开，注意移开时的路线不要风枪温度不要调太高，375度左右即可，风枪要始终对准麦克风区域经过CPU、Flash 和蓝牙，避免过热造成爆锡。
手机维修知识大全
如何正确判断手机故障及手机维修工具及拆机常识手机是高科技精密电子产品。
工作原理、制造工艺、软件和硬件、测试、技术标准在所有的电器设备中是最复杂的。
由于体积小携带方便，经常移动和按压，加上使用频繁和环境以及元件的老化等原因，发生故障在所难免。
一个合格的维修人员除必须具备一定的理论基础外，还必须具备一定的维修技巧、方法和经验，并按照一定的维修程序进行检修，才能较快的排除故障。
一、引起手机故障的原因GSM手机不象其它家用电器存在高电压、大电流，正常情况下是不易损坏的，但维修中却发现，送修的手机并不在少数，那么，究竟是什么原因造成手机损坏的呢?综合来看，主要由以下几个方面。
1、手机的表面焊接技术的特殊性由于手机元件的安装形式全部采用了表面贴装技术，手机线路板采用高密度合成板，正反两面都有元件，元器件全部贴装在线路板两面，线路板通过焊锡与元件产生拉力而固定，且贴装元件集成芯片管脚众多，非常密集，焊锡又非常少，这样如果不小心摔碰或手机受潮都易使元件造成虚焊或元件与线路板接触不良造成手机各种各样的故障。
2、手机的移动性手机属于个人消费品，它要随使用者位置的变换而移动，这就要求手机要适应不同的环境，虽然设计人员为手机的适应性作了专门设计，但还是避免不了因使用时间过长或因环境温度不当而造成手机各种故障。
其主要表现，一是进水受潮，使元器件受腐蚀，绝缘程度下降，控制电路失控，造成逻辑系统工作紊乱，软件程序工作不正常，严重的直接造成手机不开机。
二是受外力作用，表现为元器件脱焊、脱落、接触不良等。
3、用户操作不当由于用户操作不当而造成手机锁机及功能错乱现象很常见，如对手机菜单进行胡乱操作，使某些功能处于关闭状态，手机就不能正常使用；错误输入密码，导致手机和SIM卡被锁后，盲目尝试会造成锁机和锁SIM卡。
另外，菜单设置不当也会引起一些“莫明其妙”的故障，如来电无反应，可能是机主设置了呼叫转移功能；打不出电话，是否设置了呼出限制功能。

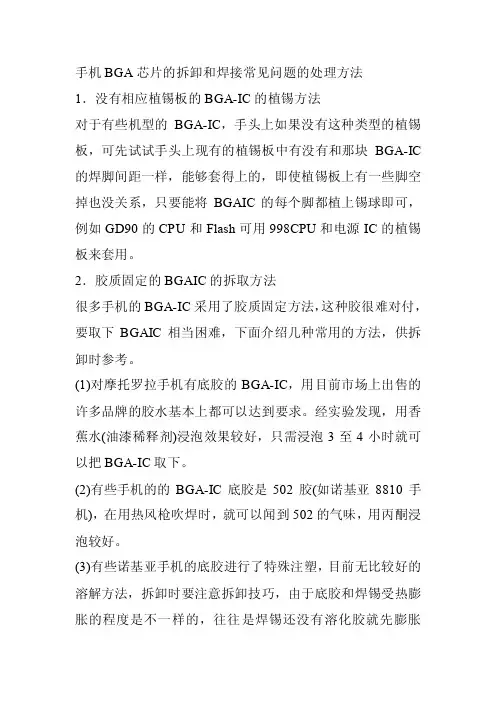

手机BGA芯片的拆卸和焊接常见问题的处理方法
手机BGA芯片的拆卸和焊接常见问题的处理方法1．没有相应植锡板的BGA-IC的植锡方法对于有些机型的BGA-IC，手头上如果没有这种类型的植锡板，可先试试手头上现有的植锡板中有没有和那块BGA-IC 的焊脚间距一样，能够套得上的，即使植锡板上有一些脚空掉也没关系，只要能将BGAIC的每个脚都植上锡球即可，例如GD90的CPU和Flash可用998CPU和电源IC的植锡板来套用。
2．胶质固定的BGAIC的拆取方法很多手机的BGA-IC采用了胶质固定方法，这种胶很难对付，要取下BGAIC相当困难，下面介绍几种常用的方法，供拆卸时参考。
(1)对摩托罗拉手机有底胶的BGA-IC，用目前市场上出售的许多品牌的胶水基本上都可以达到要求。
经实验发现，用香蕉水(油漆稀释剂)浸泡效果较好，只需浸泡3至4小时就可以把BGA-IC取下。
(2)有些手机的的BGA-IC底胶是502胶(如诺基亚8810手机)，在用热风枪吹焊时，就可以闻到502的气味，用丙酮浸泡较好。
(3)有些诺基亚手机的底胶进行了特殊注塑，目前无比较好的溶解方法，拆卸时要注意拆卸技巧，由于底胶和焊锡受热膨胀的程度是不一样的，往往是焊锡还没有溶化胶就先膨胀了。
所以，吹焊时，热风枪调温不要太高，在吹焊的同时，用镊子稍用力下按，会发现BGA-IC四周有焊锡小珠溢出，说明压得有效，吹得差不多时就可以平移一下BGA-IC，若能平移动，说明，底部都已溶化，这时将BGA-IC揭起来就比较安全了。
需要说明的是：对于摩托罗拉V998手机，浸泡前一定要把字库取下，否则，字库会损坏。
因为V998的字库是软封装的BGA，是不能用香蕉水、天那水或溶胶水泡的。
因这些溶剂对软封的BGA字库中的胶有较强腐蚀性，会使胶膨胀导致字库报废。
3．线路板脱漆的处理方法例如，在更换V998的CPU时，拆下CPU后很可能会发现线路板上的绿色阻焊层有脱漆现象，重装CPU后手机发生大电流故障，用手触摸CPU有发烫迹象。
维修工具的使用方法与技巧
小灵通手机维修工具的使用方法与技巧第一节小灵通手机的焊接工具及焊接技巧一、热风枪名词解释热风枪是一种贴片元件的拆焊、焊接工具，它主要由气泵、线性路板、气流稳定器、外壳、手柄组件组成。
性能较好的热风枪具有噪声小、气流稳定的特点，而且风流量较大，一般为27L／mi n。
比较好的热风枪如QUICK 980A型，它采用原装气泵、原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量，这种热风枪手柄组件采用消除静电材料制造，可以有效地防止静电干扰。
警示与强调由于小灵通手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。
更换元件时，应避免焊接温度过高有些C MOS（互补型金属氧化物半导体）元件对静电或高压特别敏感而易受损，而且这种损伤是潜在的，在数周或数月后才会表现出来，所以，在拆卸这类元件时，必须在具有接地的工作台上，一般接地电阻应在10Q以下。
其实防静电感应最好的办法是维修人员应戴上导电的手套，不要穿易带静电的服装。
二、电烙铁与QUI CK 980A型热风枪并驾齐驱的另一类维修工具是Q UICK969型电烙铁，QUI CK969型电烙铁具有防静电和调温功能。
QuICK969型电烙铁主要用来焊接，其使用方法如下： (1)将电烙铁电源插头插入电源插座，打开电烙铁电源开关。
(2)等待几分钟，根据需要将电烙铁的温度开关调节在适当挡位上(挡位有：200℃、250℃、300℃、350℃、4DO℃、450％、480％)，具体哪一挡，根据需要而定，一般焊接用300℃就可以了，对焊接面大的温度适当调高，反之适当调低。
手机元器件的焊接
BGA-IC的安装
３、 BGA-IC定好位后，就可以焊接了。和植锡 球时一样，把热风枪的风嘴去掉，调节至合适 的风量和温度，让风嘴的中央对准IC的中央位 置，缓慢加热。 ４、当看到IC往下一沉且四周有助焊膏溢出时， 说明锡球已和线路板上的焊点熔合在一起 。由 于表面张力的作用，BGA-IC与线路板的焊点之 间会自动对准定位， ５、焊接完成后用天那水将板洗干净即可 。
拆卸BGA-IC前，先将IC竖起来，这 时就可以同时看见IC和线路板上的引脚， 先横向比较一下焊接位置，再纵向比较 一下焊接位置。记住IC的边缘在纵横方 向上与线路板上的哪条线路重合或与哪 个元件平行，然后根据目测的结果按照 参照物来定位IC。
2、BGA - IC的拆卸
１、芯片上面放适量助焊剂，既可防止干 吹，又可帮助芯片底下的焊点均匀熔化， 不会伤害旁边的元器件。 ２、去掉热风枪前面的套头用大头，将热 量开关一般调至3-4档，风速开关调至23档，在芯片上方约2.5cm处作螺旋状吹， 直到芯片底下的锡珠完全熔解，用镊子 轻轻托起整个芯片。
BGA-IC的安装时对周围元件的保护措施
可在旁边的IC上面滴上几滴水，水受热 蒸发是会吸去大量的热，只要水不干， 旁边IC的温度就是保持在100度左右的安 全温度，这样就不会出事了。 也可以用耐高温的胶带将周围元件或集 成电路粘贴起来。
这种方法的优点是准确方便，缺点是用笔画的线容易被清洗掉， 用针头画线如果力度掌握不好，容易伤及线路板。
（２）贴纸定位法
拆下BGA-IC之前，先沿着IC的四边 用标签纸在线路板上贴好，纸的边缘与 BGA-IC的边缘对齐，用镊子压实粘牢。 这样，拆下IC后，线路板上就留有标签 纸贴好的定位框，
（３）目测法
手机芯片拆焊处理技巧分享
手机芯片拆焊处理技巧分享植锡操作1.准备工作在IC表面加上适量的助焊膏，用电烙铁将IC上的残留焊锡去除(注意最好不要使用吸锡线去吸，因为对于那些软封装的IC例如摩托罗拉的字库，如果用吸锡线去吸的话，会造成IC的焊脚缩进褐色的软皮里面，造成上锡困难)，然后用天那水洗净。
2.IC的固定市面上有许多植锡的套件工具中，都配有一种用铝合金制成的用来固定IC的底座。
这种座其实很不好用：一是操作很麻烦，要使用夹具固定，如果固定不牢吹焊时植锡板一动就功亏一篑;二是把IC放在底座上吹时，要连大块的铝合金底座都吹热了，IC上的锡浆才肯熔化成球。
其实固定的方法很简单，只要将IC对准植锡板的孔后(注意如果您使用的是那种一边孔大一边孔小的植锡板的话，大孔一边应该朝IC)，反面用标价贴纸贴牢即可，不怕植锡板移动，想怎么吹就怎么吹。
对于操作熟练的维修人员，可连贴纸都不用，IC对准后植锡板后用手或镊子按牢不动，然后另一只手刮浆上锡吹焊成球。
3.上锡浆如果锡浆太稀，吹焊时就容易沸腾导致成球困难，因此锡浆越干越好，只要不是干得发硬成块即可。
如果太稀，可用餐巾纸压一压吸干一点。
我们平时的作法是：挑一些锡浆放在锡浆瓶的内盖上，让它自然晾干一点。
用平口刀挑适量锡浆到植锡板上，用力往下刮，边刮边压，使锡浆均匀地填充于植锡板的小孔中。
注意特别‘关照’一下IC四角的小孔。
上锡浆时的关键在于要压紧植锡板，如果不压紧使植锡板与IC之间存在空隙的话，空隙中的锡浆将会影响锡球的生成。
4.吹焊成球将热风枪的风嘴去掉，将风量调至最大，若是使用广州天目公司的TMC950风枪，将温度调至330-340度。
摇晃风咀对着植锡板缓缓均匀加热，使锡浆慢慢熔化。
当看见植锡板的个别小孔中已有锡球生成时，说明温度已经到位，这时应当抬高热风枪的风咀，避免温度继续上升。
过高的温度会使锡浆剧烈沸腾，造成植锡失败;严重的还会使IC过热损坏。
5.大小调整如果我们吹焊成球后，发现有些锡球大小不均匀，甚至有个别脚没植上锡，可先用裁纸刀沿着植锡板的表面将过大锡球的露出部分削平，再用刮刀将锡球过小和缺脚的小孔中上满锡浆，然后用热风枪再吹一次，一般来说就搞定了。
[总结]手机cpu焊接
![[总结]手机cpu焊接](https://img.taocdn.com/s3/m/d06ad9140640be1e650e52ea551810a6f524c8d3.png)
手机CPU焊接在日常的手机维修中，几乎每一个维修人员天天都需拆卸带胶的CPU、电源等IC，相信大家在拆卸这类元件上也总结了不少好的经验和方法，但拆下后IC的好坏、主板是否断线一直是大家最担心的事情。
下面本人将介绍自已在维修工作中总结的一些较为忍俊不禁中靠的拆带胶元件的经验，奉献给大家，以求抛砖引玉。
拆带胶IC：本人采用的是干拆法（即不用焊膏和松香），以飞利浦9a9的CPU拆卸为例，将主板放在工作平台上夹好，热风枪的温度调到2800C，风量最大，取下松头，用大头在距CPU 5cm左右作旋转吹焊，看CPU周围小元件能“活动”时，用手术刀轻轻从CPU四周向CPU底部插入，深度为1-1.5mm，每隔4-6mm距离插一下，这样CPU下的锡球就会随刀口冒出。
这一点至关重要，因为插入CPU四周并不是想立即取下CPU，而是查看CPU温度变化情况和使粘在CPU四周的胶及小元件不至于随CPU一起拆下来，只要锡球能够顺刀口冒出来，应立即将风枪上提至距离CPU8mm以上，根据锡珠的硬软及表面光滑度，可大致估计CPU的温度及胶的轮化程度，适当调节风枪距CPU的距离，以免因温度过高损坏CPU。
当冒出的锡珠有一定光滑度时，即可用手术刀片轻撬CPU四周，力度一定要小，待一边稍的动静，就撬另一边，循环操作；等CPU有大的动静时，即可一次取下CPU，全部过程应在4—5min内完成，千万不要操之过急，这样取下IC，95%是好的，且主板断线的可能性基本排除，包括空点掉点的情况都很少发生。
IC及主板除残胶：我提倡干拆法，为了就是掌握温度和除残胶方便，如果主板上有焊膏和松香，除胶时看不清，很容易把小元件弄掉，胶也除不干净。
风枪用常用的小头，风力调到2，温度调到2200C—240℃,距主板2㎝距离吹残余的胶块，用手术刀轻挑残胶，利用刀片的弹力，残胶即会大块大块的掉下来，非常干净，与IC的除胶方法一样。
对于飞利浦9A9这种手机，IC拆下后，小元件中还有大量的残胶存在，在拆这种胶时，可利用锡与胶的软化温度来除小元件中残胶，将风枪温度开到260—280℃，风力2，距主板1㎝，快速加热并移开风枪，略等1—2S，锡已固化，胶还在软化状态，此时利用刀片弹力轻挑残余胶块，残胶自动会掉下来，而小元件纹丝不动，你试试便知，祝你好运！另外，飞利浦9A9的字库形状为长方形，撬字库时千万不要从两个短边处撬，应从长边外的中间部位撬，一边一下，轻轻的来回撬，取下的字库才会完好；如果从两短边撬，字库受热变软后，撬时字库稍变形就会损坏，那你的主板拆胶将毫无意义，因为9A9的字库市场上几乎买不到。
焊接手机排线的步骤
换排线的第一步就是找对型号。那些什么N机，Moto机，Sun是没什么问题的，一般只要是型号对了就可以了，也就是说你用不着拿着原来的线去市场照着买。可是那些国产的和杂牌的就不行了，有的是型号一样可是线不一样，有的是样大概一样可是分版本。所以若是遇到后者你一定要拿着原来的线去配。线买回来后就是换了。换的第一步是镀锡。也很简单，就是在排线的焊点上先滴上一些松香水（松香与酒精的混合物），然后拿烙铁往上烫锡就行了。这中间要注意的是要掌握好烙铁的温度，不能太高，不然可能会烫坏线的过线孔，那就废了。把焊点的锡镀得饱满，不连焊就可以了。然后就是倒件了。把新旧线并排放好，在需要焊接的新旧线上都滴上松香水，打开风枪，用摄子倒件了。这中间拿摄子一定要稳，快。不稳就把小件给夹飞了，不快的话线也吹废了。要提一下的是风枪的选用。原来我入行的时候大家用的都是850的，有区别的也就是带几个“＋”而已。这种风枪其实在焊塑料的排线座时很不好用，容易吹焦。（其实掌握好温度和手势也能用它来焊好排线的，这也是我们那时候断是不是高手的条件之一呢）现在我用的是857带旋转风的风枪。也没多少钱的，二百多元的样子。它很好用的，一般新手也不会吹焦座的。另外焊好的元件要与排线的焊点有一个自然的坡度，不能有夹缝。这在电工学中可能叫浸润吧。它是焊接良好的标志。不然虚焊的话你就头大去吧。倒完所有的元件后（不包括LCD），要把线尽量的洗干净。尤其是排线座更是要干净，它可是决定显示正常与否的重要条件呢。记得刚修手机时的一个冷笑话：问，换完线后不显怎么办？答：有三招，第一，擦排线座;第二,擦排线座;第三，你再擦排线座！这绝对是真的。别的也没什么了，就要靠经常换来积累经验了。哦，对了，在对有的线要倒LCD的情况时一定要小心，先用风枪边吹边把胶给揭开，然后再吹焊下来，不然LCD断线了可是要捧着哭的.风枪的温度是关键，直柱风的如850之流，可放在270度左右，旋转风的如857D的风枪250-270就可以了，但要注意，风量一定不能开高，如850，3-4档风量就可，857风量大更低些，2-3档都行，风太大的话元件吹跑了，温度还与季节有关，冬季温度高些。
手机BGA基本焊接说明
第四篇基本焊接篇一、BGA封装IC的去胶BGA封装IC均已加滴黑胶或白胶，在换取BGA封装的IC均要先把IC四周的胶去掉，以免在取IC时，把周围元件一起带动。
去胶时的温度：建议使用180度到190度之间，也可适当调高一些，但最高温度不能超过220度。
（说明：温度越高，焊盘越不容易掉，但是四周的元件则容易吹跑）去胶时的风力：小嘴、风力7-8档去胶时的工具：经过处理的单边镊子去胶时的清洗剂：洗板水操作过程：用其它工具固定好机板(或在去胶时，用热风枪嘴轻轻的压住机板)，沿IC 四周轻轻的划，把IC四周的胶去掉，待把IC取下来后，再用烙铁上锡先拖焊一遍，然后用处理过的单边镊子轻轻的沿焊盘空隙划，划一遍后，再用烙铁上锡拖焊一遍，用洗板水清洗一遍，再单边镊子划，烙铁拖焊，洗板水清洗，依次重复，直至把胶去除干净为止。
二、BGA封装IC的焊取在换取BGA封装的IC时，因周围的BGA封装的IC均已滴胶，故温度，时间均要掌握好，否则容易造成周围BGA封装的IC下面的焊点熔化，因IC下面同时打有胶，锡与胶的溶点不一样，就会造成“爆锡”。
此时就会造成周围BGA封装IC下面的焊点与焊点短路或旁边元件的脱焊。
单边镊子的制作方法：把镊子断开成二个单边的，然后用锉刀把镊子头部修整好。
高温屏蔽垫板的制作方法：用高温胶纸封装适宜的垫板。
方法一：（常规方法）工具：自制的高温屏蔽垫板，自制的高温屏蔽盖，镊子，热风枪；温度：260度风力：大头7-8档时间：当周围元件焊点开始发亮时取IC操作过程：把机板放在用自制的自制的高温屏蔽垫板上面固定好，并用高温屏蔽盖把周围IC和塑胶件盖好，温度打到260度左右，用大头，风力打到最大档，当周围元件开始发亮时，就说明焊点已经熔化，此时延后二到三秒后就可以用镊子轻轻的撬，撬松后用镊子轻轻的夹取下来。
撬的时候注意不要碰动周围的元件。
焊IC操作过程：在机板IC焊盘上涂适量的助焊剂，把植好锡的IC位置对好，直接用热风枪大头，风力7-8档，温度260左右，待周围元件焊点发亮即可。
手机焊接技术与维修方法
手机焊接技术与维修方法1.维修前的准备维修工作台面应保持干净，工作台上的锡球、铜丝等异物会造成基板电路的短路，形成新的人为故障，并极易划伤机壳和镜面；工具、仪表应摆放整齐，方便取用和观测；烙铁的清洁海绵要干净湿润，在不使用时应将温度调至最低，用时根据元件的大小调至不同温度，以延长烙铁头的使用寿命。
风筒在不使用时也应将温度调至最低，以免造成过热损坏。
拿到一台故障机，先不要急于拆机维修。
应在维修前先向用户询问手机故障的成因，仔细阅读维修工单上描述的故障现象。
了解的越清楚，对故障范围的判断就越集中，相应的处理会更准确，避免维修中走弯路。
这样就可缩短客户的等待时间节约配件成本。
2.维修步骤观察：观察机壳天线是否原装；主板是否摔伤变形进水霉变；元件是否烧坏破裂。
测试：测试工作电流，关键电压，信号电平是否正常。
维修：本着先易后难的原则，先处理机械故障，软件故障，最后在进行配件代换维修。
清理：维修结束后应将主板上多余的焊油、焊渣清理干净，手机屏幕、外壳擦拭干净。
3.焊接工艺由于手机的元件小、集成度高，基板线路精密，所以对维修工艺要求较高。
使用烙铁时防止搭锡和划断基板铜箔；手机的基板为多层板而且很薄，使用热风筒时一定要注意风量和温度的控制，否则极易出现IC吹裂、线路板鼓起等后果，导致整机的报废。
3.1小元件的焊接主板上存在大量的贴片电阻、电容、晶体管，要取下这些细小的器件，有几种方法：一种是用烙铁先在元件两端各加一点锡，然后快速地用烙铁在元件两端快速加热，等焊锡充分融化后，使用尖头镊子将元件取下；另一种是用镊子夹住元件，然后用热风筒将元件引脚的焊锡吹熔后取下，这是一种比较好的方法，但在操作时应注意风筒的控制，风量过大，会将周围的元件吹飞，温度过高，会将线路板吹鼓。
3.2大元件的焊接一般使用风筒拆卸。
但因为元件体积大，所需的加热时间较长，所以需要用平台将线路板托起，保持基板背面的通风，以免使背面元件脱落。
