SF6断路器检修规程
LTB-245E1型SF6断路器定检维护作业指导书
北京ABB高压开关设备有限公司LTB－245E1型SF6断路器(弹簧机构)定期维护作业指导书1 适用范围本指导书适用于北京ABB高压开关设备有限公司LTB－245E1 SF6断路器(BLK222弹簧机构)的定期维护工作。
2 规范性引用文件GB1984 交流高压断路器JB/T9694 SF6断路器通用技术条件（仅SF6开关）DL/T593 高压开关设备和控制设备标准的共用技术条件GBJ/147 电气装置安装工程：高压电器施工及验收规范Q/GXD 126.01 电力设备交接和预防性试验规程GB/T 11023 高压开关设备SF6气体密封试验导则（仅SF6开关）DL/T 693 SF6电气设备运行、试验及检修人员安全防护细则（仅SF6开关）3 支持性文件厂家资料：LTB-245E1型SF6断路器安装使用说明书SF6断路器检修工艺4 技术术语4.1定期维护配合预试周期对断路器及其操作机构进行清洁、加油、调整等维护性工作。
5作业准备5.3 工器具5.4 消耗材料6 作业周期结合停电预试周期进行。
7 作业流程作业流程见图1。
图1作业流程图8 安全风险及预控措施9 作业项目、方法及标准辅助接分闸挚合闸驱分合闸挚与断路器的拉杆、检查储能部分的限位器、储能指示器、分合闸指示器、分合闸操作计数器等部件。
、测量电机及控制回路绝缘电阻。
10 维护记录维护记录见附录A。
11 回顾与改进本作业指导书由广西电网公司下属各单位变电管理部门针对执行情况按照每年一次进行总结回顾，并提出改进或修订意见报各自单位的生产技术部再汇总到广西电网公司生产技术部。
附录ALTB-245E1型SF6断路器(BLK222弹簧机构)定期维护记录表站名：设备编号：生产厂家：出厂序号：维护人员：时间：。
SF6 断路器检查与试验质量标准
SF6断路器检查与试验质量标准一、SF6 断路器检查类别及周期1、GIS设备的分解检修（大修）周期不小于15年，或按制造厂要求。
2、定期检查（小修）：每4年进行1次，或按实际情况而定。
3、巡视检查：每天至少1次，无人值班的另定。
4、临时性检查：断路器达到规定的开断次数或累计开断电流值时；当发现有异常现象或GIS内部发生故障时；GIS处于全部或部分停电状态下，对断路器或其它设备进行的分解检修，其内容与范围应根据运行中所发生的问题而定，这类分解检修宜由制造厂承包或在制造厂指导下协同进行。
二、SF6 断路器检查项目1、GIS开关大修项目1.1 用气体回收装置回收GIS内SF6气体。
1.2 断路器的检修。
1.3 隔离开关的检修。
1.4 接地开关的检修。
1.5 控制柜的检修。
1.6 断路器、隔离开关、接地开关操作机构的检修。
1.7 断路器、隔离开关、接地开关传动机构的检修。
1.8 电压互感器的检修。
1.9 电流互感器的检修。
1.10 避雷器的检修。
1.11 电容器的检修。
1.12 母线的检修。
1.13 出口套管的检查清扫。
1.14 检查或校验压力表、压力开关、密度压力表。
1.15 抽真空并向GIS内充入SF6气体。
1.16 对断路器进行漏气检测。
1.17 电气试验。
1.18 传动试验。
1.19 油漆或补漆工作。
1.20 清扫GIS内外壳。
2、GIS开关小修项目2.1 对操作机构进行检修。
2.2 检修辅助开关。
2.3 检查或校验压力表、压力开关、密度压力表。
2.4 断路器的最低动作压力与动作电压试验。
2.5 检查各种外露连杆的紧固情况。
2.6 检查接地装置。
2.7 进行绝缘电阻和回路电阻的测量。
2.8 对断路器进行漏气检测。
2.9 油漆或补漆工作。
2.10 清扫GIS断路器外壳。
3、巡视检查(设备外部检查)项目：3.1指示器,指示灯是否正常。
3.2有无任何异常该声音或气味发生。
3.3端子上有无过热变色现象。
在六氟化硫SF6电气设备上的工作规程

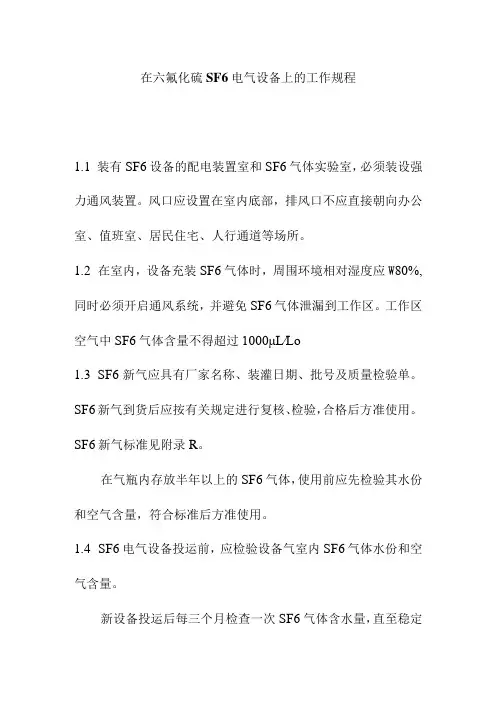

在六氟化硫SF6电气设备上的工作规程1.1装有SF6设备的配电装置室和SF6气体实验室，必须装设强力通风装置。
风口应设置在室内底部，排风口不应直接朝向办公室、值班室、居民住宅、人行通道等场所。
1.2在室内，设备充装SF6气体时，周围环境相对湿度应W80%,同时必须开启通风系统，并避免SF6气体泄漏到工作区。
工作区空气中SF6气体含量不得超过1000μL∕Lo1.3SF6新气应具有厂家名称、装灌日期、批号及质量检验单。
SF6新气到货后应按有关规定进行复核、检验，合格后方准使用。
SF6新气标准见附录R。
在气瓶内存放半年以上的SF6气体，使用前应先检验其水份和空气含量，符合标准后方准使用。
1.4SF6电气设备投运前，应检验设备气室内SF6气体水份和空气含量。
新设备投运后每三个月检查一次SF6气体含水量，直至稳定后，方可每年检测一次含水量。
SF6气体有明显变化时,应送专业检验单位复核。
1.5控制室与SF6配电装置室间要采取气密性隔离措施,SF6配电装置室与其下方电缆夹层、电缆隧道相通的孔洞都应封堵。
SF6配电装置室、电缆隧道的排风机电源开关应设置在室外。
SF6配电装置室及下方电缆层隧道的门上，应设置“注意通风”的标志。
1.6工作人员进入SF6配电装置室，必须先通风15min,并用检漏仪测量SF6气体含量。
尽量避免一人进入SF6配电装置室进行巡视，不准一人进入从事检修工作。
1.7工作人员不准在SF6设备防爆膜附近停留，若在巡视中发现异常情况，应立即报告，查明原因，采取有效措施进行处理。
1.8进入SF6配电装置低位区或电缆沟进行工作应先检测含氧量(不低于18%)和SF6气体含量不超过100OuL∕L(即1OOOpprn)o 1.9在SF6配电装置室低位区应安装SF6气体泄漏警报仪和氧量仪，在工作人员的入口处应装设显示器，当SF6浓度超过100OμL/L(BP100Oppm),氧量低于18%时，仪器应报警。
上述仪器必须定期检验，保证完好。
SF6开关设备运行维护和检修管理规定
SF6开关设备运行维护和检修管理规定1。
总则1。
1 为了加强SF6设备管理、运行维护管理和检修管理,特制定本规定。
1。
2 本规定SF6开关设备是指以SF6气体作为灭弧或绝缘介质的电气设备，主要包括组合电器（GIS）、SF6断路器、SF6负荷开关等设备。
1.3 本规定编制依据：1。
3。
1 国家电力行业标准(DL/T603-1996) 《气体绝缘封闭开关设备运行及维护规程》；1。
3。
2 国家电力公司国电发［2000]589号《防止电力生产重大事故的二十五项重点要求》（2000)；2.运行基本技术要求2。
1 运行人员经常进入的户内SF6设备室,每班至少通风一次，换气15分钟,换气量应大于3—5倍的空气体积，抽风口应安装在室内下部;对工作人员不经常出入的设备场所，在进入前应先通风15分钟。
2。
2 运行中GIS对于运行、维修人员易触及的部位,在正常情况下，其外壳及构架上的感应电压不应超过36V。
其温升在运行人员易触及的部分不应超过30K；运行人员易触及但操作时不触及的部分不应超过40K；运行人员不易触及的个别部位不应超过65K.2。
3 SF6开关设备巡视检查，运行人员每天至少一次,无人值班变电所按照省电力公司《无人值班变电所运行导则》规定进行巡视.巡视SF6设备时，主要进行外观检查，设备有无异常,并作好记录。
内容包括：2.3。
1 断路器、隔离开关、负荷开关、接地开关的位置指示正确,并与当时实际工况相符。
2.3.2 现场控制盘上各种信号指示、控制开关的位置及盘内加热器是否正常.2.3.3 通风系统是否正常。
2。
3。
4 各种压力表，油位计的指示值是否正常。
2。
3。
5 断路器、负荷开关、避雷器的动作计数器指示值是否正常。
2。
3。
6 外部接线端子有无过热情况。
2。
3.7 有无异常声音或异味发生。
2。
3。
8 各类箱、门的关闭情况是否良好。
2.3。
9 外壳、支架等有无锈蚀、损伤,瓷套有无开裂、破损或污秽情况。
2.3。
GISSF6断路器检修规程
GIS SF6断路器检修规程1 主题内容与适用范围本规程适用于济矿鲁能煤电股份有限公司阳城电厂GIS断路器的检修。
本规程适用于断路器大、小修标准项目的检修和临时检修。
断路器的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修，修必修好，讲究实效。
2 引用标准DL/T639—1997 六氟化硫电气设备运行，试验及检修人员安全防护细则DL/T595—96 六氟化硫电气设备气体监督细则DL/T596—1996 电气设备预防性试验规程SF6断路器检修导则3 概述SF6断路器所配用机构为弹簧储能型，优于油断路器所用电磁或液压机构。
油断路器配用的电磁机构需要大功率的合闸电源，给运行维护带来一定的不便，所用的液压机构，每到高温天气容易发生泄压、渗漏油等问题。
SF6断路器普遍采用弹簧机构，动作快、电源容量小，便于维护。
3.1 主要技术参数序号项目单位数据1 额定电压KV 2522 额定频率HZ 503 额定电流 A 31504 额定短路开断电流KA 505 额定短时耐受电流KA 506 额定短路关合电流KA 1257 额定峰值耐受电流KA 1258 额定动稳定电流(3S) KA 509 首相开断系数 1.510 分闸时间ms11 全开断时间周波 2.512 合闸时间ms 70±1013 分闸速度m/s14 合闸速度M/s15 机械寿命（分、合次数）次300016 额定SF6气压MP 0.617 SF6气体年漏气率% <0.53.2 机械检查数据序号项目单位技术要求1 动触头行程mm 145±32 动触头接触行程mm 61±23 操作机构连杆行程mm 97±13.3 控制回路与辅助回路参数序号项目单位数据1 分合闸线圈电压V DC2202 分闸线圈电流 A 23 合闸线圈电流 A 23.4储能电机参数序号项目单位数据1 弹簧机构用电机电压V DC2202 弹簧机构用电机功率V 450W3 电机额定电压储能时间S 错误!未找到引用源。
SF6断路器维护规程
SF6断路器维护规程1 概述1.1 GIS以SF6气体作为绝缘和灭弧介质。
因此，一方面，必须对GIS 进行抽真空，充入或回收SF6气体，进行SF6气体水分测量。
而另一方面，为保证GIS运行的可靠性及安全性，必须在运行中对GIS内的SF6气体进行监控。
因此，S SF6系统在GIS中是非常重要的部分。
；灭弧所需的灭弧介质压力在分闸过程中通过灭弧单元中的一个压气活塞设备形成，每台开关装有弹簧操作机构，以使开关适用于单相的和三相的自动重合闸。
1.2六氟化硫（SF6）在纯净状态时是无色，无味，无毒和不可燃的气体，如氮气一般为惰性气体。
当呼吸空气中含有足够量的气体时，SF6是安全的。
SF6对生态系统不产生危害。
1.3 SF6气体在各个气隔单元的气体压力值（在20℃时）1.3.1断路器与电流互感器额定压力：0.6MPa 报警压力:0.55 MPa 闭锁压力:0.50MPa 1.3.2三工位隔离开关额定压力：0.5MPa 报警压力:0.4MPa1.3.3电压互感器额定压力：0.4MPa 报警压力:0.35 MPa1.3.4避雷器及其它气室额定压力：0.4MPa 报警压力:0.3MPa1.4断路器本体的工作原理和基本结构GIS型断路器的灭弧室利用自能灭弧原理，采用小直径压气缸，变开距和双向气吹的结构。
利用电弧堵塞效应提高压气缸内的气体压力从而熄灭电弧。
系统电流的流经途径为：通过带有接线板的静触头座，静触头，主触头，压气缸，动触头和带有接线板的动触并没有座（合闸位置）。
分闸操作：弹簧操动机构带动拐臂盒中的传动轴及其内拐臂，从而拉动绝缘拉杆，动弧触头，喷口，主触头和压气缸向下运动，当静触头和主触头分离后，电流仍沿着未脱开的静弧触头和动弧触头流动，当动，静触头也分离时其间产生电弧，在喷口喉部未脱离静触头之前，电弧燃烧产生的高温高压下气体流入压气缸与其中的冷态气体混合从而使压气缸中的压力升高，在喷口喉部脱离静弧触头之后压气缸中的高压气体从喷口喉部和动弧触头喉部双向喷出，将电弧熄灭。
10KVSF6断路器灭弧室检修
2.5严禁
工作票未经变电值班员许可，不得进行工作现场；
禁止攀登带电设备构架。
第三部分：作业程序
作业步骤
存在的危害
3.1准备工具、安全工用具、PPE及材料
按照1.3、1.4、1.5要求准备工具、安全工用具、PPE及材料并进行检查，确保所用工具、安全工具、PPE经试验并合格有效。
3.4.8根据实际情况更换灭弧室内部零部件，更换所有密封胶圈，组装并调整，在组装调整过程中不允许快速合、分闸操作。
3.4.9灭弧-室组装完毕后，进行内部检查并用真空吸尘机吸尘。
3.4.10将新吸附剂从干燥室中取出，在30分钟内装入灭弧室中并封盖。
3.4.11抽真空到负0.1Mpa，稳定5个小时后继续抽30分钟。
a深圳供电局重特大人身事故应急预案bdl40891电业安全工作规程发电厂和变电所电气部分中附录七紧急救护法24授权范围?该项作业只能在变电修试部变电巡维部的批准下方能开展作业后需变电修试部巡维部验收
第一部分：资源配置
1.1人员需求
技工（高级工）1人；
辅助工（中级工）3人；
1.2工时
两天
1.3安全用具
1.4 PPE要求
长袖工作服4套（所有现场人员必须穿）；
工作鞋4双（所有现场人员必须穿）；
安全帽4顶（所有现场人员必须戴）；
安全带4条（所有登高人员必须戴）；
防尘面具（所有现场人员必须戴）；
带气密的保护眼镜（所有现场人员必须戴）；
1.5工器具及材料
扳手；
带有接头的压力表；
带有操作流程图的SF6气体回收处理装置；
5.工作完成后报告
66kv变电所设备检修安全操作规程(3篇范文)
66kv变电所设备检修安全操作规程（3篇范文）【第1篇】66kv变电所设备检修安全操作规程1. 要检修的电气设备或线路必须停电。
2. 对变压器或sf6断路器检修要求线路停电时,需办理停电申请手续。
3. 对停电设备断开电源不仅要拉开开关,还要拉开刀闸,使每个电源至检修设备或线路至少有一个明显断开点。
4. 在履行工作许可手续时,应征得调度室调度员及变电所值班员的许可后,方准开始工作。
5. 验电应将电压等级合适的且合格的验电器做好试验,证明验电器指示正确后,再将检修的设备进出线两侧各项分别验电。
6. 装设或拆除接地线,应使用绝缘拉杆或戴绝缘手套,必须由两人进行,一人操作,另一人监护。
7. 装设接地线,应在验明导电体确无电压后,先装接地端,后装导电体端,拆除时,先拆导电体端,后拆接地端。
8. 带有电容设备或电缆线路装设接地线时,应先放电后再装接地线。
9. 对停电待检修设备或线路两侧应分别装设接地线。
10.应在检修设备或线路相对应的开关和刀闸操作把上悬挂“禁止合闸,有人工作”的标示牌。
11.检修设备或线路时,至少应有两人在一起工作。
12.工作完毕,应由工作负责人检查无误后方可摘掉标示牌及接地线待送电。
编制:校对:审核:【第2篇】地面变电所设备操作规程1.值班人员必须经过培训和现场实际操作实习,经考试合格,方可担任值班工作,值班人员必须熟悉和掌握本变电所的供电系统、运行方式和设备性能,熟悉和掌握《供用电安全规程》的有关规定。
2.操作前的检查2.1对检修线路送电,值班员必须查明现场情况,如检修人员是否撤离,接地线是否拆除,常设遮栏是否恢复等。
2.2对各用电线路送电,值班员必须查明开关,线路等是否良好,是否后有人工作。
2.3对双回并列运行或带电倒闸时,值班员必须查明是否定相,定相后有无变动。
经查证无误后,方可按停送电制度进行送电操作。
3.停送电操作程序及操作制度3.1停送电操作程序:3.1.1停电操作,必须按照油开关、负荷侧隔离开关、母线侧隔离开关程序进行,送电操作程序与此相反,严禁带负荷拉、合隔离开关。
SF6六氟化硫断路器常见故障处理及注意事项
SF6六氟化硫断路器常见故障处理及注意事项SF6六氟化硫断路器是一种常用的高压开关设备，广泛应用于电力输电系统中，其性能稳定可靠。
但是，由于长期使用或不当操作等原因，也会出现一些常见故障。
本文将介绍SF6六氟化硫断路器常见故障的处理方法及注意事项。
一、SF6六氟化硫断路器常见故障处理方法：1.气体泄漏故障：SF6六氟化硫断路器内部充填有SF6气体，一旦发生泄漏，会导致断路器性能下降。
处理方法如下：-首先，应及时确定泄漏的位置，并使用合适的检漏仪进行检测，以确定泄漏程度。
-如果泄漏较小，可以通过补充适量的SF6气体来消除泄漏。
-如果泄漏较大，应及时更换密封件，同时修复泄漏点，以确保断路器正常运行。
-此外，还应定期检查密封件的状态，不定期进行维护和更换。
2.电路中断故障：SF6六氟化硫断路器的主要作用是切换电路的导通和断开，一旦发生电路中断故障，会导致断路器无法正常切换。
处理方法如下：-首先，应检查继电器、跳闸装置等控制装置的工作状态，确保其正常工作。
-如果电路中断是由于电流过大引起的，可以根据断路器的额定工作电流和开关能力选择适当的开断电流等级的断路器。
-如果电路中断是由于过电压引起的，可以根据断路器的额定工作电压和耐压能力选择适当的耐压等级的断路器。
3.SF6气体污染故障：长期使用后，SF6气体可能会被一些杂质污染，导致断路器性能下降。
处理方法如下：-首先，应定期检测SF6气体的纯度和湿度，确保其处于正常的工作范围内。
-如果SF6气体纯度不高，可以采用除湿、过滤等方法进行处理，将污染物除去。
-如果SF6气体湿度过高，可以使用干燥剂进行干燥处理。
-此外，还应定期更换SF6气体，确保断路器内部气体的纯净度。
二、SF6六氟化硫断路器使用注意事项：1.注意安全：在操作SF6六氟化硫断路器时，务必遵守相关安全操作规程，戴好防护用具，防止发生意外。
2.正确操作：正确操作断路器，避免过载、跳闸等现象的发生。
当电路出现故障时，应及时切断电源，检修故障。
2024年六氟化硫断路器气密性的检查(三篇)
2024年六氟化硫断路器气密性的检查SF6断路器具有许多优良的特性，取代了传统的油断路器，在农网改造中也得到了广泛地应用。
但其密封程度的降低，将直接影响其性能的发挥，导致水分浸入，气压降低，甚至开断失败。
可见正确地检查和检测其气密性，尤为重要。
1、SF6断路器气密性的检查(1)真空法检查：适用于新装或大修的设备检漏。
其方法步骤如下：①先将回收装置及连接管道抽真空至133.3Pa，观察0.5h，确认无泄漏后才能使用。
如果管道接头和阀门有泄漏，必须修好。
②打开充气阀门，对断路器抽真空。
放置24h后观察其真空度的变化，如果下降值不超过规定，则认为设备无泄漏，可以充SF6气体。
如果下降值不合格，可能是设备漏气，也可能是设备部件中水分脱出，使真空度下降，再将设备抽真空，24h后复测真空度，下降值不超过规定，确认设备无泄漏，再充SF6气体。
③如果真空度下降值很大，设备抽真空无法达到要求，就要充入2个表压的高纯氮(水分含量不超过150ppm)，用肥皂泡法找出漏点，进行处理。
(2)肥皂泡法检查。
此法对于泄漏较大的设备或运行中的设备可以使用。
其方法是将肥皂水用刷子涂在可能泄漏的密封环节上，出现向外鼓泡的地方就是漏点，查出漏点后，要及时处理。
此法可检出泄漏率约104ml·MPa/s的漏点。
2、SF6断路器年漏气率的测定新装或大修的SF6断路器，加入运行前必须测定年漏气率。
其方法步骤如下：(1)将SF6断路器所有密封环节用塑料簿膜包起来，放置4h，然后用SF6气体检漏仪检测漏气量。
SF6气体检漏仪的操作应严格执行其说明书的操作步骤。
(2)计算每个密封环节的漏气量Qi=Vi·M/4(ml·MPa/h)式中Vi-塑料簿膜与被检设备之间所包的容积，mlM-检漏仪的指示值ppm(v)(3)计算SF6断路器的年泄漏率q：①如果已知设备的气体容积，则利用如下公式计算：q=365×24×ΣQi/(P/0.101＋1)×V×100％/年式中P-SF6气体额定气压，MPaV-SF6气体绝缘设备的容积，ml②如果已知SF6断路器气体重量，用如下公式计算：q=365×24×ΣQi×r/(1000Q)×100％/年式中r-SF6的密度6.14×10－3g/mlQ-被检SF6断路器气体重量,kg3、SF6断路器气密性的监测(1)利用SF6气体密度表监测漏气率是否超标。
110kV SF6 封闭式组合电器(GIS)检修规程
110kV SF6 封闭式组合电器（GIS）检修规程QB 胜利石油管理局电力管理总公司企业标准Q/SGD 0180—2008110kV SF6 封闭式组合电器(GIS)检修规程2008-12-20发布 2009-02-01实施司发布胜利石油管理局电力管理总公Q/SGD 0180—2008前言本标准是根据GB/T1.1-2000《标准化工作导则第一部分: 标准的结构和编写规则》而编写，结合了胜利油田电网110kV SF封闭式组合电器(GIS)的实际运行、检修情况，在总结吸收电力系统GIS检6修经验的基础上，认真讨论和修改编制而成。
其内容主要包括:范围;术语和定义;检修的基本技术要求; GIS 检修时的安全技术措施;分解检修试验项目及技术要求。
本标准由胜利石油管理局电力管理总公司标准化委员会提出并归口。
本标准由胜利石油管理局电力管理总公司修试中心负责起草。
本标准主要起草人:杜正旺、胡金海IQ/SGD 0180—2008110kV SF6 封闭式组合电器(GIS)检修规程1 范围本标准规定了110kV GIS 的检修周期、项目和技术规范。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GBJ 147 电气装置安装工程:高压电器施工及验收规范GB 12022 工业六氟化硫GB 11023 高压开关设备六氟化硫气体密封试验导则DL/T 555 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则3 术语和定义3.1 分解检修对 GIS 各元件进行的解体检查、修理及试验。
4 检修的基本技术要求4.1 GIS 室的安全防护3a) GIS 室内空气中的氧气含量应大于 18% 或 SF气体的浓度不应超过1000μL/L ( 或6g/m)。
LW8-35六氟化硫断路器检修规范
LW8－35六氟化硫断路器检修规范检修工区1 适用范围1.1 本规范规定了LW8－35型六氟化硫断路器检修周期、标准项目、检修工艺，技术标准及试验项目。
1.2 本规范适用于----公司检修工区生产现场LW8－35型六氟化硫断路器的检修工作。
2 开关技术参数见表1。
表1 LW8－35型六氟化硫断路器技术参数3 开关的检修周期及检修项目：3.1 检修周期3.1.1 开关解体大修正常情况下9年～10年一次。
3.1.2 操作机构大修，开关常规检修三年一次。
3.1.3 小修检查周期每年1次～2次。
3.1.4 特殊情况下的检修。
3.1.4.1 满容量开断短路电流已达15次。
3.1.4.2 机械操作次数达5 000次。
3.1.4.3 存在有严重缺陷影响安全运行时。
3.2 检修项目3.2.1 大修项目3.2.1.1 SF6气体回收及处理（断路器外形图见图1）。
1、出线帽；2、瓷套；3、电流互感器；4、互感器连接护管；5、吸附器；6、外壳；7、底架；8、气体管道；9、分合指标；10、名牌；11、传动箱；12、分闸弹簧；13、螺套；14、起吊环；15、弹簧操机构；图1 断路器外形（括号内为额定电流2000 A时数值）3.2.1.2 灭弧室（见图2）的解体检修。
3.2.1.3 吸附剂、绝缘件的更换、去潮及处理。
3.2.1.4 灭弧室装配的解体、检修。
3.2.1.5 操作机构的解体、检修。
3.2.1.6 开关检修后的组装与调试。
3.2.1.7 检修前后的电气及机械特性试验。
3.2.2 常规检修项目3.2.2.1 SF6气体微水测量（必要时进行）。
3.2.2.2 检漏（必要时进行）。
3.2.2.3 断路器的外部清扫及检查。
3.2.2.4 断路器的SF6气体压力检查。
3.2.2.5 动作电压的校验。
3.2.2.6 压力开关及压力表的校验。
3.2.2.7 接触电阻测量。
3.2.2.8 分、合闸速度测量与调整。
3.2.2.9 三相不同期的测量与调整。
220kVSF6断路器定修标准
220kV SF6断路器（液压机构）定修标准批准：审核：初审：修编：编写：目录1.引用标准2.检修周期及检修项目3.检修准备工作3.1.检修场地及机械4.检修工艺及质量标准5.试验项目6.质检点及标准7.设备图册1.引用标准1.1.本产品满足IEC56、GB1984交流高压断路器标准，本定修标准以平高LW10B-252/3150 SF6断路器为标准编写，其它形式的SF6断路器（液压机构）可参考此执行。
2.检修周期及检修项目2.1.检修周期2.1.1.本体大修周期该类型开关由于其特点独特、性能稳定可靠、使用寿命长、综合技术经济指标高的优点，因此厂家并没有明确给出该类型开关的检修周期。
根据设备上使用的密封胶圈的寿命确定其大修周期为十五年。
2.1.2.操动机构大修周期凡是本体大修必须进行操动机构大修（包括动力元件）。
机构大修除结合本体大修外，还需7~8年进行一次。
由于现场条件的限制，断路器的本体及机构中的液压元件一般不能现场解体。
如有需要应通知制造厂派人检修或送回厂检修。
2.1.3.小修周期一般1~3年进行一次。
2.2.检修项目2.2.1.大修标准项目2.2.1.1.灭弧室装配2.2.1.2.工作缸2.2.1.3.一级阀、二级阀2.2.1.4.分、合闸电磁铁2.2.1.5.压力开关与安全阀2.2.1.6.油泵2.2.2.小修标准项目断路器的小修标准项目既厂家要求的按规定程序定期维护的项目。
分每1-2年检查维护一次的项目和每5年检查维护的项目。
2.2.2.1.每1-2年检查维护一次的项目2.2.2.1.1.外观检查2.2.2.1.2.检查SF6气体压力2.2.2.1.3.液压机构检查、维护2.2.2.1.4.检查贮压器预压力2.2.2.1.5.检查油泵启动、停止油压值、分、合闸闭锁油压值、安全阀、关闭油压值2.2.2.1.6.检查电气控制部分动作是否正常2.2.2.1.7.检查电气控制部分动作是否正常2.2.2.2.每5年检查维护（含实验）的项目2.2.2.2.1.检查密度继电器的动作值，见表52.2.2.2.2.将液压油全部放出，拆下油箱进行清理2.2.2.2.3.试验、在额定SF6气体压力、额定油压、额定操作电压下进行20次单分、单合操作和2次分-0.3s-合分操作；每次操作之间要有1-1.5min的时间间隔；2.2.2.2.4.测量断路器动作时间、同期性及分、合闸速度，结果应符合表3的要求。
六氟化硫断路器检修规程
六氟化硫断路器检修规程1范围本规程规定了六氟化硫断路器的检修工艺和方法及检修质量标准等内容。
本规程适用于XXX 电厂I1.OKV、220KV六氟化硫断路器检修。
2维护检修周期2.1巡视检查：6个月一次2.2定期检查：1一2年一次2.3精密检查：6年一次2.4临时检查：按需要进行3设备主要技术参数3.1110KV六氨化硫断路器型号：1.W6BT26W额定电压：126kV额定短路开断电流：40kA额定电流：3.15kA额定频率：50HZ雷电冲击耐受电压：550kVSF6气体重量：15kg额定SF6气压：0.6MPa总重量：2300kg合闸时间≤0.07s分闸时间≤0.08s液压机构分闸操作电压：DC220V合闸操作电压：DC220V电动机电源：DC220V加热器电源：AC220V预充氮压力：15MPa额定操作压力：26MPa油泵启动压力：25MPa油泵停止压力：26MPa3.2 220KV六氟化硫断路器型号：1.W10B-252W额定电压：252kV额定短路开断电流：50kA额定电流：3.15kA额定频率：50HZ雷电冲击耐受电压：1050kVSF6气体重量：27kg额定SF6气压：0.6UPa总重量：5400kg合闸时间WO.07s分闸时间≤0.08s液压机构分闸操作电压：DC220V合闸操作电压：DC220V电动机电源：DC220V加热器电源：AC220V预充氮压力：15MPa额定操作压力：26MPa油泵启动压力：25MPa油泵停止压力：26MPa4巡视检查项目4.1检查合分指示器指示是否正确。
4.2根据计数器确认工作次数，如超过30000时，有必要更换断路器。
4.3检查SF6气压是否正常。
4.4检查有无异常声音、气味、异物等。
4.5发现异常状况时，停止运行，并查明原因，然后按需进行临时检修。
5检修项目5.1六氨化硫断路器试验项目.5.1.1测量绝缘拉杆得绝缘电阻5.1.2测量每项导电回路得电阻5.1.3耐压试验5.1.4测量断路器得分合闸时间5.1.5测量断路器得分合闸速度5.1.6测量断路器主、辅触头分、合闸同期性及配合时间5.1.7测量断路器分、合闸线圈绝缘电阻及直流电阻1.1.1 1.8断路器操动机构的试验1.1.9套管式电流互感器的试验1.1.10测量断路器内SF6气体的微水含量1.1.11密封性试验5.1.12气体密度继电器、压力表和压力动作阀的试验6试验标准5.1测量绝缘拉杆的绝缘电阻值，不应低于（表一）的范围。
lw36126(w)t305040sf6断路器检修规程
QB 甘肃汇能新能源技术发展企业标准QB/GSHN—NZ—003—008卓尼扭子水电厂SF6断路器检修规程2010年1月18日发布 2010年1月28日实施甘肃汇能新能源技术发展有限责任公司发布目录前言…………………………………………………………………………………………1. 主题内容与范围…………………………………………………………………………2. 引用标准…………………………………………………………………………………3. 六氟化硫电气设备运行试验机检修人员安全防护规定………………………………4. 检修周期与项目…………………………………………………………………………5. 检修工艺和要求…………………………………………………………………………前言为了加强扭子电厂检修管理，保证设备的正常运行，特制定本规程。
本规程规定了扭子电厂SF6断路器检修等要求。
本规程依据.国家标准和设备厂家的相关要求制定。
本标准由公司标准化委员会提出。
本规程由公司检修部归口。
本标准由扭子水电厂负责解释。
本规程主要起草人：朱正龙本规程审核人：刘建武卢春彦本规程批准人：邹喜华LW36-126（W）/T3050-40型SF6断路器检修规程(试行)1 主题内容和适用范围本标准规定了LW36-126(w)/T3050-40型SF6断路器的检修维护要求和工作规范。
本标准适用于本厂LW36-126(w)/T3050-40型SF6断路器检修工作。
2 引用标准DL/T63-997六氟化硫电气设备运行试验及检修人员安全防护细则江苏如皋高压开关设备LTB72.5-170D1/B产品手册DLT739-2000LW-10型六氟化硫断路器检修工艺规程Q/001-127.02-2000高压开关状态检修导则3 六氟化硫电气设备运行试验及检修人员安全防护规定3.1 SF6断路器工作的安全防护：不允许接通SF6断路器的控制电源和加热器电源，释放已储能的弹簧能量，方法为：断开电源后进行一次合闸操作，一次分闸操作，或者用摇把反向转动操作机构的驱动轴，来释放能量；在将气室压力降至绝对压力0.125Mpa之前，严禁在瓷套或高压部分工作也不能运输或从构架上拆卸断路器柱，在打开压力室前，气体压力应该安全降至大气压力，因为通常的工作压力为0.7Mpa，瓷套的损坏会导致破裂；未使用的SF6是无毒无色无味的，由于它比空气密度大，易于聚集在低处，如：电缆沟、槽等，如若SF6气体泄漏，千万不能进入低处，以免缺氧导致窒息。
110kV(SF6)断路器检修规程
xxxx新能源有限公司企业标准Q/XNY-105.06-017-xxxx 110kV（SF6）断路器检修规程xxxx-10-25发布xxxx-10-31实施xxxx新能源有限公司发布目录前言 (1)1 引用标准 (2)2 检修的一般规定 (2)2.1检修的分类 (2)2.2检修的依据 (2)3 检修前的准备工作 (3)3.1检修前的资料准备 (3)3.2检修方案的确定 (3)3.3检修工器具、备件及材料准备 (3)3.4检修安全措施的准备 (4)3.5检修前对检修工作危险点分析 (4)3.6检修人员要求 (4)3.7检修环境的要求 (4)4 检修前的检查和试验 (5)4.1断路器修前的检查项目 (5)4.2断路器检修前的试验项目 (5)5 LW35-126W断路器检修项目及技术要求 (6)5.1断路器本体的检修项目及技术标准规范内容按表3执行 (6)6 断路器检修后的试验 (15)7 检修记录及总结报告 (15)7.1高压断路器检修后的总结报告 (15)7.2应总结的经验、教训 (16)8 检修后断路器的投运 (16)8.1断路器在修后应进行的工作 (16)8.2整体清扫工作现场 (16)8.3安全检查 (16)8.4投运 (16)附录A（规范性附录）各风电场高压断路器参数表 (18)前言本标准是根据xxxx新能源有限公司标准体系工作的需要而编制，是企业标准体系建立和实施的技术标准，目的是为了规范生产技术管理，从而加快企业标准体系的完善，适应国家标准和国际先进标准的需要。
为了提高交流高压断路器设备的检修质量，使设备的检修工作制度化、规范化，保证高压断路器设备的安全、可靠和经济运行，特制订本规程。
本标准对交流高压断路器的检修工作进行了规范。
检修包括检查（检测）和修理两部分内容。
检修工作应在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。
本标准适用于公司各风电场的LW35-126W型交流高压断路器的检修工作。
断路器检修规程
第一章断路器检修工艺规程1. 220KV 断路器检修规程LW10B系列SF6断路器11 设备规范LW10B—252W型SF6断路器是在LW6系列断路器基础上开发的新产品结构简单性能优异安装使用维护方便运行可靠等特点本断路器满足IEC56GB1984等交流高压断路器标准. 按照使用条件可分为以下类型: 1.1.1按断路器瓷套的耐污能力可分为耐污型或普通型1.1.2按支柱型可分为单支柱型瓷套或双支柱型瓷套1.1.3.按使用的油泵电机可分为直流220V或交流380V 1.1.4按分、合闸操作电源分为直流220V或11OV. 1.1.5主要技术参数序号参数名称参数标准1 额定电压KV 252 2 额定频率HZ 50 3 额定电流A 3150 4 额定短路开断电流KA 50 5 额定短路关合电流KA 125 6 分闸时间ms ≤32 7 合闸时间ms ≤100 8 分闸同期性ms ≤3 9 合闸同期性ms ≤5 10 SF6零表压频耐压5minKV 220 11 额定操作顺序O-0.3S-CO-180S-CO 12 额定油压26±0.5 13 SF6额定压力20℃MPa 0.6 14 SF6气体重量kg 27 1.2断路器维护、检查项目1.2.1维护、检查周期LW10B系列断路器在正常使用期间维护工作很少由于条件的限制断路器的本体和液压操作机构中的液压元件一般不能现场解体按照规定应定期对断路器进行检查和维护。
维护检查周期为每年一次每五年应对液压机构进行全在检查维护开关本体十年大修一次。
1.2.2维护检查前的准备工作1.2.2.1按安全规程要求办理工作票完成维护开工手续。
1.2.2.2准备好维护工具材料备品配件并运至现场。
1.2.2.3断路器退出运行使之处于分闸位置切除交、直流等电源将液压机构油压释放到零。
1.3断路器检查维护项目1.3.1外观检查清洗。
1.3.2检查并清洗各瓷套。
1.3.3 检查SF6气体压力并补充到额定值。
220kV SF6电流互感器检修作业指导书
220kV SF6电流互感器检修作业指导书DQ-0031总则1.1目的为了加强XXXXXX220KV组合电器检修技术工作，确保SF6电流互感器检修工作符合工艺质量和文明安全管理要求，并确保该工作全过程无不安全情况发生，确保SF6电流互感器检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2范围本指导书适用于XXXXXX220KV组合电器SF6电流互感器的检修。
2规范性引用文件（含验收标准等）《六氟化硫设备中气体管理和检测导测》 GB/T8905-1996《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991 《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》 DL/T 555—2004《发电企业设备检修导则》DL/T 838—2003《XXXXXX安健环作业指导书初稿编写规范》《XXXXXX220kV 电流互感器检修维护技术规程》3 作业过程控制3.1 作业准备3.1.1 人员配备序号人员分工人数资质要求备注1 工作负责人（专责检修工）1具备电气工作票工作能力与资格，具备3年以上检修工作经验2 工作组成员（检修工）3熟悉《电业安全工作规程》，具备电气工作票工作资质或条件3 其他成员（辅助工或外委员工）若干具有电工证资质或条件3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）序号类别名称规格备注1 测量仪器数字万用表最大量程750V SF6气体微水分析仪DP19型SF6气体探测仪（密度检测仪）GAS CHECK型SF6气体泄漏检测仪(5点)3-026-R002+3-716-R002含氧量测定仪麦氏真空表电流互感器特性试验仪兆欧表微欧仪2 作业工器具GIS外壳内部吸尘器SF6气体回收装置B2000R35起吊各种设备的专用吊具组合工具塞尺游标卡尺套筒工具梯子手锤尖嘴钳套筒扳手梅花扳手园挫平挫管钳子吊筐钢丝刷电源盘电动葫芦手电3 安全防护用品防毒面具防护服3.1.3消耗材料包括备品序号名称规格单位数量备注1 件 1 山东泰开公司2 O型密封圈套山东泰开公司3 SF6气体瓶 34 N2气体瓶 15 吸附剂KG 30 山东泰开公司6 密封垫相套 3 山东泰开公司7 润滑脂55号桶 2 山东泰开公司8 润滑脂G号二硫化钼 2 山东泰开公司9 润滑脂SH-45 2 山东泰开公司10 无毛纸卷 211 无水酒精12 干净白布米1013 白布带卷 514 螺丝紧固剂瓶 115 塑料薄膜卷 116 油漆KG 217 漆刷把 118 水砂纸800# 张103.2 作业过程及风险预控序号作业步骤或项目内容风险描述预制措施备注1 做安全措施工作负责人不到现场核实安全措施。
