引孔桩施工方案

并应及时调整。
4）、引孔过程中，控制潜孔锤下沉速度；派专人观察钻具的下沉速度是否异常，钻 具是否有挤偏的现象；若出现异常情况应分析原因，及时采取措施。
5）、引孔过程中，派专人从相交垂直方向同时吊二根垂线，校核钻具垂直度。 6）、沉管过程中，派专人做好现场施工记录，包括：引孔桩号、桩径、桩长、孔底 地层情况、施工时间等。 （5）、孔口清理岩屑 1）、引孔过程中，空压机产生的压缩空气兼作洗井介质，将潜孔锤破碎的岩屑携出 孔内并堆积在孔口，现场派专人不间断进行孔口岩渣清理。 2）、清理出的岩屑呈颗粒状，按平面布置集中堆放或外运。 （6）、引孔穿透硬岩层 1）、引孔过程中，注意观察钻进速度和孔口岩屑排出情况，按设计要求的引孔深度 控制引孔标高位置。 2）、引孔满足预应力管桩沉桩要求后，即停止引孔，拔出钻具。 3）、拔出钻具时，空压机正常工作，边锤击、边旋转、边上拔，使孔内岩屑顺利排 出，同时防止钻具上拔时卡钻。 （7）回填土
第 5 页 共 10 页
创维科技工业园 3 号、4 号工程师宿舍 引孔完成机具拔出后需进行回填土，回填深度如图所示：
引孔桩施工方案
3、静压砼预制桩施工工艺
（1）、测量定位 测量班用全站仪放出框架涵的轴线控制桩，作业人员根据桩位与框架涵轴线的相对 关系放出每个桩位，在桩位中心打一根短钢筋，并点上石灰使标志明显。因场地较软， 桩机或其他机械行走会挤走预定短钢筋，桩机大体就位之后必需对桩位进行复核。 （2）、桩机就位 利用桩机行走装置，移动行走就位，行走过程中要保持机架底盘平稳，桩机就位后 将行走油门关闭，然后将机架底盘调到水平固定。桩机就位后，用水平尺校正平台，确 保机座水平，并检查桩机的桩孔中心对正桩位标志。 （3）、管桩就位、对中、调查 利用桩机上附属起重钩及桩机卷扬机吊桩就位，吊点设置在距桩上端 0.3L（L 为桩 长）。起动纵向和横向行走油缸，将管桩对准桩位；开动压机油缸将桩压入土中 1m 左右 后停止压桩，从桩的两个正交侧面 (距桩位 20m) 用两台经纬仪校正桩身垂直度，将桩
创维科技工业园 3 号、4 号工程师宿舍

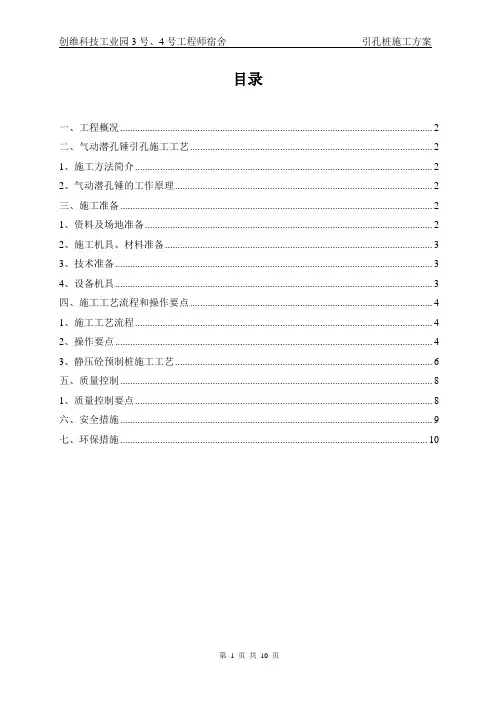

目录
引孔桩施工方案
一、工程概况............................................................................................................................. 2 二、气动潜孔锤引孔施工工艺................................................................................................. 2 1、施工方法简介....................................................................................................................... 2 2、气动潜孔锤的工作原理....................................................................................................... 2 三、施工准备............................................................................................................................. 2 1、资料及场地准备................................................................................................................... 2 2、施工机具、材料准备........................................................................................................... 3 3、技术准备............................................................................................................................... 3 4、设备机具............................................................................................................................... 3 四、施工工艺流程和操作要点................................................................................................. 4 1、施工工艺流程....................................................................................................................... 4 2、操作要点............................................................................................................................... 4 3、静压砼预制桩施工工艺....................................................................................................... 6 五、质量控制............................................................................................................................. 8 1、质量控制要点....................................................................................................................... 8 六、安全措施............................................................................................................................. 9 七、环保措施........................................................................................................................... 10
3）、设备安装就位后，将潜孔锤钻头对准桩位，保持桩尖与桩位中心重合，再将桩
机调平，确保施工中不发生偏斜和移位。
4）、桩机安装完成后，进行现场验收。
5）、桩机设备使用前进行检修，并进行试运转。
（4）、引孔
1）、桩机就位后，首先将潜孔锤钻头对准桩位并调好垂直度。
2）、下放潜孔锤，启动空压机，进行潜孔锤跟管钻进。 3）、启动空压机驱动潜孔锤开钻初钻时，应低速钻进，应经常复核钻杆的垂直度，
第 4 页 共 10 页
创维科技工业园 3 号、4 号工程师宿舍 格控制在规范要求和设计要求范围内。
引孔桩施工方案
（3）、引孔桩机安装、就位、调试
1）、设备吊装由专人指挥，做到平稳，轻起轻落，非作业人员撤离作业范围。
2）、引孔钻机就位后，采用液压系统调平，用水平尺校正水平度，确保始终保持桩
机水平。
本工程由创维平面显示科技（深圳）有限公司投资建设，深圳市新城市规划建筑设 计有限公司设计，深圳市赛格监理有限公司监理，江苏省第一建筑安装有限公司组织施 工；由刘成担任项目经理，吴佳生担任技术负责人。
二、气动潜孔锤引孔施工工艺
1、施工方法简介
气动潜孔锤采用高压气动潜孔锤采用特定尺寸潜孔锤钻进，在完成桩身成孔后回填 土，然后采用桩机施工预制管桩。
同回转钻进相比，该工艺是以钻头冲击破碎岩石取代了切削岩石；以动载冲击代替 了静载研磨，以岩石的体积破碎代替了研磨剪切破碎。在潜孔锤钻进的同时，一部分被 体积破碎下来的岩屑被具有一定压力及速度的空气吹离孔底，并排出孔口、减少了岩石 重复破碎的机会。所以气动潜孔锤有较高的钻进效率。
三、施工准备
1、资料及场地准备
（1）、收集引孔区场地岩土工程勘察报告，掌握引孔桩位地层分布；
第 2 页 共 10 页
创维科技工业园 3 号、4 号工程师宿舍 （2）、查明引孔区空中、地下障碍物等资料；
引孔桩施工Байду номын сангаас案
（3）、掌握建筑物场地的水准控制点、建筑物位置控制坐标及引孔桩位坐标等资料；
（4）、对场地进行平整。
2、施工机具、材料准备
2）、为方便施工，钻机选用 D408-90m 打桩机，钻机包括主机架、旋转电机、液压
行走装置等，全套钻机功率约 110KW。 3）、根据引孔穿越硬岩岩性，选择 30m3/min 以上风量空压机
4）、潜孔锤钻头根据预应力管桩设计直径合理选择，即:当预应力管桩设计桩径为φ
560mm，潜孔锤实际成孔直径 560mm；
本施工工艺具有成孔速度快、对各类地质情况适应性广的特点。大直径风动潜孔锤 钻进能充分发挥潜孔锤破岩的优越性，引孔速度快，引孔直径与预应力管桩相匹配，能 一次性快速完成引孔，为预应力管桩在硬岩夹层引孔施工提供了良好途径。
2、气动潜孔锤的工作原理
在气动潜孔锤钻进过程中，高压空气驱动冲击器内的活塞作高频往复运动，并将该 运动所产生的动能源源不断的传递到钻头上，使钻头获得一定的冲击功。钻头在该冲击 功的作用下，连续的对孔底岩石施行冲击。岩石在该冲击功的作用下，形成体积破碎。
潜孔锤动力
3
潜孔锤
4
钻具
φ560mm、 500m4m00mm
破岩 钻杆
第 3 页 共 10 页
创维科技工业园 3 号、4 号工程师宿舍
引孔桩施工方案
四、施工工艺流程和操作要点 1、施工工艺流程
大直径潜孔锤在硬岩中引孔施工工艺流程如图 1 所示。
图 1：大直径潜孔锤在硬岩引孔工艺流程框图
2、操作要点
（1）、场地平整 1）、施工前，对施工场地进行平整，以方便桩机顺利行走。 2）、对局部软弱部位换填，保证场地密实、稳固，确保桩机施工时不发生偏斜。 （2）、桩位测量定位 1）、接收测量控制点、基准线和水准点及其书面资料，并与监理工程师共同校测其 测量精度。 2）、测点放样前，认真作好内业准备工作，校正仪器设备，拟定施测方案。 3）、桩位测量完成后，提交监理工程师复核，无误后交现场使用。桩位测量误差严
（1）、根据地质条件和预应力管桩设计选择施工机具。 （2）、做好引孔机具的配套，保证引孔效果。
3、技术准备
（1）、掌握预应力管桩设计要求，明确引孔技术要求； （2）、按设计要求编写引孔方案，并报审批。 （3）、按桩施工图纸测引孔放桩位，并由监理工程师复核。
4、设备机具
（1）、设备机具选择
1）、根据场地地层条件选择引孔钻机。
第 1 页 共 10 页
创维科技工业园 3 号、4 号工程师宿舍
引孔桩施工方案
一、工程概况
创维科技工业园3号、4号工程师宿舍建筑安装总承包工程位于深圳市宝安区石岩街 道塘头一号路创维科技工业园，结构形式为框架剪力墙，地上25层，地下1层，建筑总高 度76.47m，建筑总面积79526.26㎡，总工期518天。
5）、钻具选择大直径钻杆，一是增大锤击力，二是减小引孔时钻具与孔壁间的环状
间隙，防止塌孔发生。
（2）、设备机具配套
大直径潜孔锤引孔施工机械设备配套见下表所示。
大直径潜孔锤引孔施工机械设备配套表
序
机械设备名称
机械设备型
备注
号1
引孔钻机
号 D408-90m 型
110kw，引孔，自动移位
2
空压机
30m3/min
