《一通三防》相关知识培训教材共38页
《一通三防》相关知识培训教材详解PPT课件
• (三)开采容易自燃和自燃煤层的矿井，未选定自然发火观 测站或者观测点位置并建立监测系统、未建立自然发火预 测预报制度，未按规定采取预防性灌浆或者全部充填、注 隋性气体等措施的；
• (四)有自然发火征兆没有采取相应的安全防范措施并继续 生产的；
• (一)未建立防治突出机构并配备相应专业人员的； • (二)未装备矿井安全监控系统和抽放瓦斯系统，未
设置采区专用回风巷的； • (三)未进行区域突出危险性预测的； • (四)未采取防治突出措施的； • (五)未进行防治突出措施效果检验的； • (六)未采取安全防护措施的； • (七)未按规定配备防治突出装备和仪器的。
织生产； • 6、禁止矿井瓦斯超限作业； • 7、禁止擅自降低矿井瓦斯等级； • 8、禁止矿井在安全监测监控系统运行不正常的情况下进行采掘活动； • 9、禁止采掘工作面无风、微风作业； • 10、禁止使用国家明令禁止使用或者淘汰的设备。
.
9
局部通风管理
• 1、同一地点的主、副局部通风机必须同等能力，运转灵活，声音正常。 • 2、局部通风机前后5米范围内及两台风机之间不准存放物料和杂物，保
通风设施管理
• 7、建筑的永久风门墙体必须符合以下标准:
1）使用不燃性材料建筑；2）尽量靠近回风侧建筑；3）建筑地点要保证巷
道支护完好，无片帮、无冒顶；4）保证两风门之间距离不小于7m（联巷小 于7m的除外）；5）风门墙面平整（1m内凸凹不大于10mm），墙体无裂缝（雷 管脚线不能插入）、重缝和空缝，严密不漏风（手触无感觉、耳听无声音、 眼看无光亮）；6）建筑风门墙体时，在墙体两侧预留足够数量的电缆孔和管 子孔（电缆孔、管子孔应用硬质材料的管子做套管埋设，埋设的套管两侧均 匀露出墙体约20mm），电缆孔和管子孔内无论有无电缆、管子通过，必须用 黄泥封严、严禁漏风（用黄泥封填时必须保证黄泥与管子口平齐达到美观、 细化的效果，杜绝随意填充）；7）如果有风筒通过时，应在墙体上安设等直 径的铁质风筒；8）有水沟通过风门墙体时，应先砌筑反水池，然后再砌筑风 门墙，反水池的入排口之间的高差应根据该处风压大小确定，但必须保证水 流畅通、不漏风； 9）建筑风门墙体时，风门墙体上方正中间要设置调节风 窗，并且能够根据需要进行调节风量。
一通三防基础培训教材
第一章矿井通风第一节概述一、矿井通风的重要性“一通三防”是煤矿安全生产中的重中之重。
“一通三防”中的“一通”就是指“矿井通风”，“三防”系指“防瓦斯、防尘、防自燃发火”。
煤矿安全生产“十二字方针”中的“以风定产”，就是以通风能力核定生产能力。
只要有人正常作业的地方就必须保证有效通风。
有效的矿井通风是煤矿安全生产的最基本保证。
二、矿井空气地面空气进入矿井后，沿着矿井通风流程，其成分、温度、湿度、压力和密度都将逐渐发生一系列的变化。
井下煤和其它物质的氧化、人的呼吸，会使井下空气中的氧气减少，二氧化碳增加；井下煤和岩石中还会不断释放出各种有毒有害气体——即瓦斯；在生产过程中也要产生矿尘和炮烟；此外，井下空气由于受地热影响，以及人体和机械的散热、水分的蒸发等原因，导致温度和温度显著增加，造成不良的气候条件。
按照成分改变程度，矿井空气可分为新鲜空气和污浊空气。
三、矿井通风的二大任务和一个目的改善作业场所气候条件和稀释有毒有害气体，创造安全作业环境。
第二节矿井空气的主要成分矿井空气主要来自地面。
地面空气的成分按体积计算所占的百分比为:氧气(O2) 20.96%氮气(N2) 79.0%二氧化碳(CO2) 0.04%此外，还有少量的水蒸气、尘埃和稀有惰性气体等。
矿井空气的成分如果与地面空气差别不大时，如井底车场、采区石门、井下运输大巷等进风流中，称为新鲜风流或新风。
冲洗作业场所后的风流，如采掘工作面、行人巷道或峒室回出的风流，称为污浊风流或乏风。
矿井空气的主要成分：1.氧气（O2）：是一种无色、无味、无嗅的气体。
它能助燃和供人呼吸，氧气是维持井下人员呼吸不可缺少的气体。
人在休息时所需氧气量平均为0.25L/min。
行走和工作时为1～3L/min。
如果空气中氧浓度降低，就会影响人体健康，甚至造成缺氧窒息死亡。
氧浓度减少对人体的危害见下表1-1：《煤矿安全规程》（以下简称《规程》）规定：采掘工作面的进风流中，氧气浓度不低于20%。
一通三防讲义.(培训)ppt课件
（1）风筒末端到工作面的距离和出风口的风量要符合作业规 程规定，巷道中风速应符合《煤矿安全规程》的规定，并保证 工作面和回风流的瓦斯浓度不超限。
26
• （2）使用抗静电、阻燃风筒；炮掘工作面应使用硬 质风筒，并采用防摩擦起火的材料吊挂；接头严密 ，无破口（末端20m除外），无反接头；软质风筒 接头应反压边，硬质风筒接头应加垫并拧紧螺钉.
（3）有一定时间的直接接触。
2.气体爆炸事故的特点：
（1）爆炸气体浓度在爆炸界限内；
（2）混合气体中氧气浓度不低于12%； （3）有足够能量的点火源，即火源温度不低于650℃，
一定的持续时间（爆炸感应期）。
24
四、局部通风
• 局部通风的基本要求（质量标准化要求）：
• 1.装备和措施
• （1）局部通风机的安装、使用符合《煤矿安全规程》规 定，不发生循环风；2台局部通风机同时向1个掘进工作面 供风的，2台局部通风机应同时实现风电闭锁。
发生时间： 2010年 7月16日晚，宣汉煤矿一氧化碳中毒6人死亡2人受伤 事故经过：
7月16日晚，达州市宣汉县七里乡乱石沟煤矿+507北副平硐 守矿人员田某和何某，打开被封闭的井口入井查看井下情况，井 外人员见两人迟迟没有出井，自行组织附近村民桂某和李某等人 先后下井盲目寻找，结果先后在井下发生一氧化碳中毒，当场死 亡5人。通过紧急救援，从井下救出3人，其中1人因抢救无效死 亡，另2人得到有效救治。
氧气消耗量（L/min） 0.2~0.4 0.6~1.0 1.2~2.6 1.8~2.4 2.5~3.1
12
事故案例1：矿井缺氧窒息死亡事故的分析
• 事故发生地点
• 1.在某矿14层西404盘区5410巷，一名采煤工人进入棚栏 内大便窒息死亡。
(一通三防)复工复产培训课件2024
什么叫进风巷，回风巷和盲巷？盲巷 有何危害？
• 进风风流所经过的巷道叫做进风巷。 • 回风风流所经过的巷道叫做回风巷。 • 凡长度超 过6米而又不能通风或通风不良的独头
巷道，统称为盲巷。
• 危害：盲巷内往往积存大量高浓度瓦斯和其他有 害气体，是导致人员窒息、瓦斯燃爆事故的重大 隐患。
什么叫回采工作面的通风系统？主要有哪 风种形式？
• 由回采工作面及其进、回风巷 构成的通风系统叫 做回采工作面的通风系统。
• 主要包括：U型 通风系统、Y型 通风系统、W型 通风系统、Z型通风系统、双Z型通风系统、H型 通风系统。我国大部分采用U型 通风系统。
什么叫局部通风？它有哪几 种形式？
• 利用矿井总风压或局部通风机，将新鲜风 流送入掘进工作面或巷道内，同时将掘进 工作面或巷道中的污浊空气排出，实现对 局部用风地点供风的通风方法叫局部通风。
A、具定一定的温度和足有量的 热源。B、存在一定的可燃物。C、具有新鲜空气。
发生外因火灾的原因有哪些？
A、存在明火。B、出现电火；C、有炮火；D、瓦 斯、煤尘爆炸引 起火灾；E、机械 摩擦及物体碰撞引燃可燃物，进而引起火灾。
矿井火灾的危害？
• （1）产生大量的有害气体； • （2）引起瓦斯和粉尘爆炸； • （3）毁坏设备和资源。
煤矿“一通三防”基础知识
2024.3
“一通三防”
• 一通：通风 • 三防：防瓦斯、防煤尘、防灭火
第一章
矿井通风基础知识
第一节：矿内空气
1、概念：矿内空气是指煤矿井巷内空气的总称。 2、地面空气与井下空气的区别： A、氧浓度减少；B、混入了各种有害和爆炸性气体； C、混入了煤尘，岩尘等固体微粒。D、空气的温度、湿度和 压力发生了变化。 3、矿井通风的基本任务： A、向井下各工作场所连续不断供给适宜的新鲜空气，供人呼 吸； B、把有毒有 害的气体和矿尘稀释到安全浓度以下，并排出矿 井之外； C、提供适宜的气候条件，创造良好的生产环境； D、增强矿井防灾抗灾的能力，实现矿井的安全生产。
一通三防讲义.(培训)ppt课件
后果：中毒、窒息、灼烧、高压冲击等。
19
事故案例2：CO中毒案例-宣汉煤矿CO中毒事故
• 3.二氧化硫 对眼睛和呼吸系统有刺激作用，俗称“瞎眼气体”。主要 来源：含硫矿物质氧化、燃烧、在含硫矿体中爆破以及从含 硫矿层中涌出。
15
• 4.硫化氢 易溶于水，有爆炸性，剧毒，可以使血液中毒， 对眼睛和呼吸系统有强烈刺激作用。主要来源： 有机物腐烂、硫化物水解、煤岩中放出。 5.氨气 浓烈臭味、剧毒，对眼睛、皮肤和呼吸系统有 刺激作用，严重时可引起肺水肿。
9
（三）矿井空气
• 地面空气进入矿井以后，跟井下由煤(岩) 体涌出和生产过程中产生的各种气体混合，这 种混合气体即称为矿井空气
• 矿井空气与地面空气的不同 • 1.氧气含量减少； • 2 .有毒有害气体含量增加； • 3.粉尘浓度增大； • 4.空气的温度、湿度、压力等发生变化。
10
矿井空气成份—氧气 O2
“一通三防”基础知识及 相关试题培训
第一部分 “一通三防”基础知识
第二部分 “一通三防”相关试题练习
1
第一部分 “一通三防”基
础知识
2
“一通三防”定义
1.什么叫“一通三防”？ “一通三防”指：对煤矿安全生产中 的矿井通风、防治瓦斯、防治煤尘、 防火灭技术管理工作的简称。
3
第一章 矿井通风
4
一、什么是矿井通风？
员：一名是采煤老工人，另一名是采煤小组长，第三名是通风小组长，

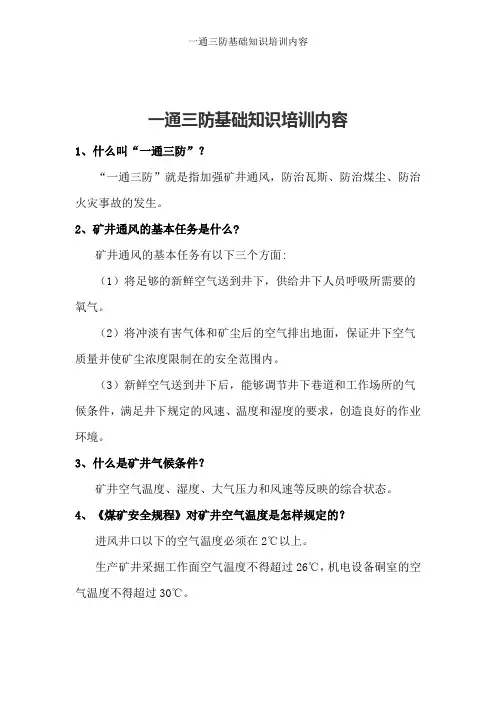

一通三防基础知识培训内容
一通三防基础知识培训内容1、什么叫“一通三防”？“一通三防”就是指加强矿井通风，防治瓦斯、防治煤尘、防治火灾事故的发生。
2、矿井通风的基本任务是什么?矿井通风的基本任务有以下三个方面:（1）将足够的新鲜空气送到井下，供给井下人员呼吸所需要的氧气。
（2）将冲淡有害气体和矿尘后的空气排出地面，保证井下空气质量并使矿尘浓度限制在的安全范围内。
（3）新鲜空气送到井下后，能够调节井下巷道和工作场所的气候条件，满足井下规定的风速、温度和湿度的要求，创造良好的作业环境。
3、什么是矿井气候条件？矿井空气温度、湿度、大气压力和风速等反映的综合状态。
4、《煤矿安全规程》对矿井空气温度是怎样规定的？进风井口以下的空气温度必须在2℃以上。
生产矿井采掘工作面空气温度不得超过26℃，机电设备硐室的空气温度不得超过30℃。
5、空气中氧气浓度对人体健康有何影响？《煤矿安全规程》规定采掘工作面进风流中的氧气浓度是多少？空气中氧气浓度减少，人的呼吸就会感到困难，严重时会因缺氧而死亡。
当空气中氧气浓度下降到17%时，人在静止状态下尚无影响，如果从事强度较大的活动或劳动时就会呼吸困难和心跳加速，引起喘息；当氧气浓度下降到15%时，人就会呼吸急促，感到迟钝，以致不能从事劳动活动；当氧气浓度下降到10%-12%时，人就会失去理智，如果时间稍长就会对生命构成威胁；当氧气浓度下降到6%-9%时，人则会失去知觉，如果不及时进行抢救就会造成死亡。
《煤矿安全规程》规定，采掘工作面进风流中，氧气浓度不得低于20%。
6、二氧化碳（CO2）对人体健康有哪些危害？《煤矿安全规程》对二氧化碳浓度是怎样规定的？二氧化碳对人体健康危害较大，微量二氧化碳能促使人的呼吸加快，呼吸量增加。
当空气中二氧化碳浓度达到1%时，人的呼吸变得急促；二氧化碳浓度达到5%时，人的呼吸感到困难。
伴有耳鸣和血液流动加快伯感觉；二氧化碳浓度达到10%-20%时，人的呼吸将处于停顿状态并失去知觉，时间稍长就会有生命危险；二氧化碳浓度达到20%-25%时，人将窒息死亡。
一通三防培训材料PPT课件
一、绪论
2、 “一通三防”工作的重要性
煤矿安全生产中的重中之重，发生“一通三防”事故将给家庭、区队、 企业、社会带来无法估量的伤害
①1998年6月10日，安徽淮北矿业杨庄煤矿瓦斯爆炸事故，7人遇难； ②2003年5月13日，安徽淮北矿业芦岭煤矿瓦斯爆炸事故，88人遇难； ③2009年4月25日，安徽淮北矿业海孜煤矿瓦斯突出事故，1人死亡； ④2009年11月21日，黑龙江龙煤集团鹤岗分公司新兴煤矿，瓦斯突出 后引发瓦斯爆炸，死亡108人； ⑤1960年5月9日，山西大同矿务局老白洞煤矿煤尘爆炸事故，死亡684 人； ⑥1942年4月26日，辽宁本溪煤矿瓦斯、煤尘爆炸事故，死亡1549人。
• 第五十二条 局部通风供电设计，由矿机电副总工程师组织有关部门会审，涉及风电、 瓦斯电闭锁的供电设计要有通风部门审查签字，严格按设计进行施工。 第五十三条 井下局部通风必须做到双电源、双局部通风机，供电必须做到“三专三闭 锁”。
• 双电源：主局部通风机电源；动力设备、备用局部通风机电源。 • 双局部通风机：主局部通风机，备用局部通风机。主备局部通风机必须具备同等能力。 • 三专：主局部通风机必须由专用高、低压开关；专用变压器；专用供电线路。 • 专用变压器最多可向4套不同掘进工作面的局部通风机供电；备用局部通风机电源必须
二、矿井通风管理
5、工作面通风系统 工作面通风系统主要有Y型、Z型、U型、W型、H 型。
我矿采煤工作面大都采用U型后退式通风系统，我矿在 Ⅱ64采区采用Y型后退式通风系统。 采煤工作面进回风巷断面不得小于设计断面的70％，综采 工作面进回风巷断面不得小于设计断面的2/3。 风量配备：炮采300m3/min，
二、矿井通风管理
二、矿井通风管理二、矿井通风管理 Nhomakorabea有关规定：
最新《一通三防》相关知识培训教材剖析教学讲义PPT课件
瓦斯超限被责令停产整顿期间仍组织生产的矿井，煤炭行
业管理部门、煤矿安全监管部门应提请地方政府予以关闭。
煤矿瓦斯防治工作“十条禁令”
• 1、禁止煤矿无证无照、证照不全、证照暂扣等非法生产建设行为； • 2、禁止核准建设30万吨/年以下的高瓦斯矿井和45万吨/年以下的煤
与瓦斯突出矿井新建项目； • 3、禁止应进行瓦斯抽采的矿井在瓦斯抽采未达标区域进行采掘活动； • 4、禁止在综合防突措施效果不达标的突出煤层进行采掘活动； • 5、禁止9万吨/年及以下的煤与瓦斯突出矿井未经防突能力评估擅自组
• 2、所建筑的永久挡风墙，墙面要平整（1m内凸凹不大于10mm），墙 体无裂 缝（雷管脚线不能插入）、重缝和空缝，保证严密不漏风（手触无感觉、耳听 无声音）。
• 3、永久（临时）挡风墙投入使用后周围5m内巷道支护良好，无杂物、积水、 淤泥、不得设置料场。
• 4、进、回风斜井之间和进、回风巷之间需要使用的联络巷，必须安设2道联锁 且能自动关闭的正向风门和2道反向风门；建在进风或回风巷道内的控风风门 可不设反向风门。
• 5、风门连锁绳松紧要适中，一般行人不行车风门的连锁绳以开启其中一道风门 一半时，另一道风门处于紧闭状态为宜；行车风门连锁绳以全部打开其中一道 风门时，另一道风门处于紧闭状态为宜。
• 6、风门前后5m保证巷道支护良好，不受动压影响，并且风门前后10m范围内 无杂物、淤泥、积水，不得设置料场。
通风设施管理
（四）通风系统不完善、不可靠的
（五）自然发火严重，未采取有效措施的
瓦斯超限作业
是指有下列情形之一的： • (一)瓦斯检查员配备数量不足的； • (二)不按规定检查瓦斯，存在漏检、假检的； • (三)井下瓦斯超限后不采取措施继续作业的。
