向量处理

6.1.4 稀疏向量表示法
定义：0元素很多，非0 0 A2 0 A4 压缩 元素很少的向量称为 A2 A7 0 稀疏向量 A4 0 采用压缩方法存储稀疏 0 压缩位向量 A A7 0 0 1 0 1 0 0 1 向量可以节省存储空 压缩向量 B 稀疏向量 B 间。 B0 B0 B4 0 还原 可以还原之后进行运算， B7 0 0 也可以用压缩方法直 B4 0 接进行运算 压缩位向量 A 0

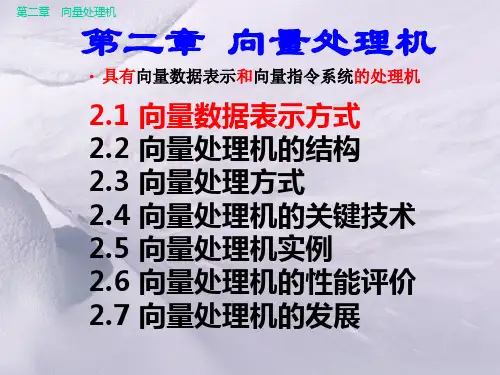

第6章 向量处理机
6.1 向量数据表示方式 6.2 向量处理机的结构 6.3 向量处理方式 6.4 向量处理机的关键技术 6.5 向量处理机实例 6.6 向量处理机的性能评价 6.7 向量处理机的发展
具有向量数据表示和向量指令系统的处理机 向量处理机是解决数值计算问题的一种高性能计算机 向量处理机属大型或巨型机，也可以用微机加一台向 量协处理器组成 向量处理机一般都采用流水线结构，通常有有多条并 行工作的流水线 必须把要解决的问题转化为向量运算，才能发挥向量 处理机的效率
6.2 向量处理机的结构
主要采用两种方法：
存储器－存储器结构
多个独立的存储器模块并行工作 处理机结构简单 对存储系统的访问速度要求很高
寄存器－寄存器结构
运算通过向量寄存器进行 需要大量高速寄存器 对存储系统访问速度的要求降低
1. 存储器－存储器结构
向量处理机中有多个高速流水线运算部件， 存储器的访问速度是关键 采用多个存储体交叉和并行访问来提高存 储器速度 例如：CRAY-1有64个存储体，每个处理机 访问4个存储体 STAR-100采用32个存储体交叉，每个存储 体并行读出8个64位数据 我国研制的YH-1向量计算机有37个存储体
要根据向量运算的特点和向量处理机的类 型选择向量的处理方式。
以一个简单的C语言编写的程序为例，说明向 量的三种处理方式的工作原理。
for (i = 1；i <= n；i++) y[i] = a[i] ×( b[i] + c[i] );
1. 横向处理方式
也称为水平处理方式，横向加工方式等 逐个分量进行处理：假设中间结果为T(I) 计算第1个分量： T(1) ＝B(1)＋C(1) Y(1) ＝A(1)×T(1) 计算第2个分量： T(2) ＝B(2)＋C(2) Y(2) ＝A(2)×T(2) …… 计算最后一个分量： T(N) ＝B(N)＋C(N) Y(N)＝A(N)×T(N)
6.1.2 等间距向量表示法
三个参数表示一个等间距向量： 向量起始地址：A 向量长度：L 向量间距：f
长 度 L VI，0 VI，1 VI，2 …… VI，L-1 A A+f A+2f …… A+(L-1)f
例如：我国研制的银河向量机，有8个向量寄存 器 V0 ～V7 ，每个向量寄存器由 64 个64 位的寄 存器组成，存储器字长64位，采用字节编址方 式，则连续向量的间距为 f=8。向量指令采用 三地址形式：
采用寄存器-寄存器结构的主要优点： 降低主存储器的流量 例如：采用寄存器-寄存器结构的CRAY-1与 采用存储器-存储器结构的STAR-100比较， 运算速度高3倍多， 而主存流量低2.5倍。
主存 储器 8MB 64个 个体
8个向量寄存器 8×64×64
缓冲寄存器 64×64 缓冲寄存器 64×24
存在两个问题： 在计算向量的每个分量时，都发生写读数 据相关。流水线效率低 如果采用多功能流水线，必须频繁进行流 水线切换
横向处理方式对向量处理机不适合 即使在标量处理机中，也经常通过编译器 进行指令流调度。
2. 纵向处理方式
也称为垂直处理方式，纵向加工方式等 T(1) = B(1) + C(1) T(2) = B(2) + C(2) …… T(n) = B(n) + C(n) Y(1) = A(1)×T(1) Y(2) = A(2)×T(2) …… Y(N) = A(N) ×T(N)
6.１ 向量数据表示方式 6.1.1 从标量到向量 6.1.2 等间距向量表示法 6.1.3 带位移量的向量表示法 6.1.4 稀疏向量表示法
6.1.1 从标量到向量
例6.1：一个简单的C语言程序如下： for (i = 10; i <= 1010; i++) c[i] = a[i] + b[i+5] ; • 在向量处理机上, 可以只用一条指令： C(10:1010)=A(10:1010) + B(15 :1015) 一条向量指令可处理Ｎ个或Ｎ对操作数 • 在标量处理机上用10多条指令，其中有8条 指令要循环1000次。 • 采用多寄存器结构的两地址指令编写程序 • 存储器采用字节编址方式，字长为32位
例如：一个系统的向量运算速度为90Mfolps， 标量运算速度为10Mfolps。如果程序的90％ 是向量运算，10％是标量运算。则向量平衡 点为0.9。硬件利用率最高。 向量处理机的向量平衡点必须与用户程序的 向量化程度相匹配。 IBM向量计算机的设计思想与上述方法不同， 它维持较低的向量与标量比例，定在3～5的 范围之间。这种做法能够适应通用应用问题 对标量和向量处理要求。
1 0 0 0 1 0 0 1 B7
稀疏向量 A
压缩向量 A
0
压缩位向量 A 0 1 0 1 0 0
1wenku.baidu.com
压缩向量 C=A + B C0=B0 C2=A2 C4=A4+B4 C7=A7+B7
压缩向量 C=AB C4=A4B4 C7=A7B7
压缩位向量 C=AB 0 0 0 0 1 0 0 1 压缩位向量 C=AB 1 0 1 0 1 0 0 1
操作数缓冲栈和写结果缓冲栈主要用于解决 访问存储器冲突。数据经过多次运算之后， 在存储体中分布必然发生改变 主要优缺点： 硬件结构简单, 造价低；速度相对较低
主存 储器
操作数缓冲栈
写结果缓冲栈
流水线 运算 部件
2. 寄存器-寄存器结构
把存储器-存储器结构中的缓冲栈改为向量
寄存器运算部件需要的操作数从向量寄存 器中读取，运算的中间结果也写到向量寄存 器中。 向量寄存器与标量寄存器的主要差别是： 一个向量寄存器能够保存一个向量，连续 访问一个向量的各个分量。需要有标量寄存 器和地址寄存器等。
1FF80 B-4 起始地址 1FFA0 B-3 1FFC0 B-2 位移量-4 1FFE0 B-1 20000 B0 基地址 20020 B1 有效长度 8 20040 B2 20060 B3 B 向量：A=20000，L=4，f=-4 0 1 0 0 1 0 1 40000 40004 控制向量：A=40000，L=12，f=4 1
30000 C0 基地址 30020 C1 位移量 2 30040 C2：C2 起始地址 30060 C3：A5 + B-3 30080 C4：C4 长度 10 300A0 C5：C5 有效长度 8 300C0 C6：A8 + B0 300E0 C7：C7 30100 C8：A10 + B2 30120 C9：A11 + B3 C 向量：A=30000，L=10，f=2
标量寄存器 8×64 地址寄存器 8×24
12个 流水 线结 构的 运算 部件
指令缓冲寄存器 256×16 CRAY-1向量处理机结构
6.3 向量处理方式
有三种处理方式： 横向处理方式，又称为水平处理方式，横向加 工方式等。向量计算是按行的方式从左至右 横向地进行。 纵向处理方式，又称为垂直处理方式，纵向加 工方式等。向量计算是按列的方式自上而下 纵向地进行。 纵横处理方式，又称为分组处理方式，纵横向 加工方式等。横向处理和纵向处理相结合的 方式。
在一般标量处理机中需要如下指令序列来实现 （A、B、C分别是向量a、b、c在内存中的 起始地址）：
START: LOAD R0, LOAD R1, LOAD R2, MOVER3, MUL R3, ST ED L R2 R0 ;读循环初值10 ;读循环终值1010 ;读内存地址增量4
LOOP:
;计算向量偏移量, ;初始值为40 LOAD R4,A(R3) ;读A向量的一个元素
每组用两条向量指令，
每组发生相关两次，
其中组内发生数据相关一次，
组间切换时发生相关一次。 主要优点： 减少访问主存储器的次数 例如：中间变量T不写入主存储器
6.4 向量处理机的关键技术 6.4.1 向量与标量性能的平衡
实际的应用问题中通常既有向量计算又有标 量计算，而且两类计算有一定的比例 向量平衡点(vector balance point)：为了使向 量硬件设备和标量硬件设备的利用率相等， 一个程序中向量代码所占的百分比。 关键问题是：希望向量硬件和标量硬件都能 够充分利用，不要空闲。
带位移量的向量表示法
10000 A0 基地址 10020 A1 10040 A2 位移量 4 10060 A3 10080 A4 起始地址 100A0 A5 100C0 A6 长度 12 100E0 A7 有效长度 8 10100 A8 10120 A9 10140 A10 10160 A11 A 向量：A=10000 ，L=12 ，f=4
采用向量指令只需要2条： VADD B， C， T VMUL A， T， Y
这种处理方式适用于向量处理机 数据相关不影响流水线连续工作。 不同的运算操作只需要切换1次。
这种处理方式适用于存储器-存储器结构
3. 纵横处理方式
用于寄存器-寄存器结构的向量处理机中，向 量寄存器的长度是有限的。 当向量长度N大于向量寄存器长度n时，需要 分组处理。 分组方法：Ｎ＝Ｋ· ｎ＋ｒ 其中：ｒ为余数, 共分Ｋ＋１组。 组内采用纵向处理方式，组间采用横向处理 方式。因此，也称为分组处理方式，纵横向 加工方式等。
LOAD ADD STORE ADD INC CMP BLE
HALT ST: 10 ED: 1010 L: 4
R5, B(R3) R4, R5 R4, C(R3) R3, R2 R0 R0, R1 LOOP
;读B向量的一个元素 ;加一个元素 ;写C向量的一个元素 ;改变向量偏移量 ;循环次数增1 ;循环是否结束 ;循环未结束转LOOP, ;否则继续 ;停机 ;循环初值 ;循环终值 ;内存地址增量
向量指令格式 向量加法指令 OP VADD i 1 j 3 K 5
例如：Vi Vj OP Vk，向量长度(VL)= 50，则 实际完成的运算是： V3,00～V3,49与V5,00～V5,49分别相加， 结果放在V1,00～V1,49中。
6.1.3 带位移量的向量表示法
用三个参数表示一个向量： 向量基地址：A 向量长度：L 向量位移量：f 向量有效长度：L－f 向量起始地址：A＋f 优点：每个向量可以带有位移，能够通过控制向量实 现可变增量。 能够表示稀疏向量。
运算过程为： 第１组： T(1, n) = B(1, n) + C(1, n) Y(1, n) = A(1, n)×T(1, n) 第２组： T(n+1, 2n) = B(n+1, 2n)＋C(n+1, 2n) Y(n+1, 2n) = A(n+1, 2n)×T(n+1, 2n) …… 最后第k+1组： T(kn+1, N) = B(kn+1, N) + C(kn+1, N) Y(kn+1, N) = A(kn+1, N) + T(kn+1, N)
10000 A0 基地址 10020 A1 10040 A2 位移量 4 10060 A3 10080 A4 起始地址 100A0 A5 100C0 A6 长度 12 100E0 A7 有效长度 8 10100 A8 10120 A9 10140 A10 10160 A11 A 向量：A=10000 ，L=12 ，f=4
1FF80 B-4 起始地址 1FFA0 B-3 1FFC0 B-2 位移量-4 1FFE0 B-1 20000 B0 基地址 20020 B1 有效长度 8 20040 B2 20060 B3 B 向量：A=20000，L=4，f=-4 0 1 0 0 1 0 1 40000 40004 控制向量：A=40000， L=12， f=4 1
几种超级计算机的向量性能和标量性能
向量性能 标量性能 向量平衡点 Mflops Mflops Cray IS 85.0 9.8 0.90 Cray 2S 151.5 11.2 0.93 Cray X-MP 143.3 13.1 0.92 Cray Y-MP 201.6 17.0 0.92 Hitachi S820 737.3 17.8 0.98 NEC SX2 424.2 9.5 0.98 Fujitsu VP400 207.1 6.6 0.97 机器型号
