气力输灰系统培训1．气力输灰系统工作原理及仓泵工作循环方式正压浓相输灰系统采用仓泵间歇式输灰方式，每输送一泵飞灰为一个工作循环，每个工作循环由四个阶段构成（见图），其原理如下：1．1. 流化阶段如果输送气源压力满足条件，仓泵投入自动后将延时打开进气阀，进料阀、出料阀此时为关闭状态。

压缩空气通过流化盘后均匀地进入仓泵，仓泵内干灰被逐渐流化。

1．2. 输送阶段此时出料阀、进气阀为开启状态，进料阀为关闭状态，仓泵输送计时开始。

此时仓泵边进气边流化边出灰，即此时仓泵内靠近出料管入口处的干灰被局部流态化，被流化后的飞灰均匀进入输灰管道，实现干灰的远距离顺利输送的目的。

此时仓泵内压力保持基本稳定。

当仓泵内飞灰输送完毕，管路阻力下降，仓泵内压力逐渐降低。

当仓泵内压力达到双压力开关或电接点压力表事先整定的下限压力（即吹扫压力，亦可根据实际情况进行调整）后，表明输送阶段结束，进入吹扫阶段。

1．3. 吹扫阶段此时进料阀仍为关闭状态，进气、出料阀为开启状态，吹扫计时（在系统程序内直接设定）开始，当吹扫计时到后，仓泵首先关闭进气阀并延时关闭出料阀，这一阶段主要作用是通过纯压缩空气把残留的飞灰送入灰库，最后呈纯空气流动状态，系统阻力下降至稳定值。

注意：此阶段为定时输送，吹扫时间一到，进气阀自动关闭，转入进料阶段。

1．4. 进料阶段仓泵进料阀为开启状态，进气阀及出料阀为关闭状态，干灰由除尘器灰斗进入仓泵。

当泵内干灰灰位高至与料位计探头接触时，则料位计产生料满信号，系统自动关闭进料阀，进料阶段结束。

注意：如果程序事先设定的进料计时到，而仓泵料满信号仍未提供时，则进料阀也会自动关闭，进料阶段也将结束，仓泵进入下一个工作循环的进气阶段。

PPP典型仓泵运行压力变化曲线图P H-上限压力（MPa）；P-输送气源压力（MPa）；P L-下限压力（MPa）；t-输送时间（min）；t1-升压时间（min）；t2-输送时间（min）；t3-吹扫时间（min）；t4-进料时间（min）由于系统采用了自动防堵装置，在输送时如果管道内达到程序设定的管道压力上限后，自动防堵装置将开启；在管道内压力达到程序设定的管道压力下限后，自动防堵装置将关闭。

火力发电厂气力输灰系统PPT课件

④ 库底层：即零米层，是灰外运的通道，因此库底层应具有足够的空间高度。
火力发电厂
气力输灰系统
课件：金元刚
1
I. 输灰系统简介 II. 正压浓相气力输灰系统
III.压缩空气系统 IV. 粉煤灰储存卸料系统
2
I. 输灰系统简介
一.粉煤灰的特性
在燃煤锅炉中，灰渣由煤在锅炉中燃烧后的不可燃部分形成。灰渣大体上可分为飞灰（亦称粉煤灰）和炉渣两部分。由于燃烧方式不同，炉渣和飞灰占灰渣的比例也不相同。
③ 输送：当压力开关确认密封圈压力正常，无报警后，主输送器的进气阀和辅助输送电磁阀打开，出口管道圆顶阀打开，压缩空气将灰从仓泵输送到灰库。
④ 结束：物料发送完成后，泵内压力开始下降，系统在主泵进线管线上设有压力变送器，当探测到管线内的压力下降到设定值时，关闭压缩空气入口圆顶阀，系统复位，等待下一个循环。
一.输灰系统主要设备
1. 输灰仓泵：仓泵由仓体、插板阀、排气阀、进料阀、流化阀、气体管路等组成。
2. 输灰管路：连接仓泵至灰库，实现远距离传输。应有足够的强度、光滑度和耐磨蚀性。
3. 补气管路：输灰过程中管道压力会逐步下降，需要进行中途补气，以维持正常的输灰压力。
4. 仪表：检测系统压力、灰斗料位、仓泵料位等，实现输灰系统远程监视和调整。
PT
PI
PI
来自锅炉闭式循环水
22
二.空压机系统
1.空压机组成结构
空气压缩机包括空气压缩机主机、电机、进气过滤器、进气调节阀、油气分离器、温控阀、油过滤器、油冷却器、最小压力止回阀、空气冷却器、空气滤油器、进出口配对法兰及连接件、各类阀门、出口管道等。
23
2.空压机工作原理

气力输灰系统培训课件

气力输灰系统培训课件气力输灰系统培训课件随着工业技术的不断发展，气力输灰系统在许多工业领域中得到了广泛应用。

它是一种通过气流将固体颗粒从一个地方输送到另一个地方的系统。

在本次培训课件中，我们将深入了解气力输灰系统的工作原理、组成部分以及操作维护等方面的知识。

一、气力输灰系统的工作原理气力输灰系统的工作原理基于气力输送的概念。

它利用高速气流将固体颗粒从一处吹送到另一处，实现输送的目的。

其工作原理可以概括为以下几个步骤：1. 气流生成：气力输灰系统中的气流是通过压缩空气产生的。

压缩空气经过气体处理设备，去除其中的水分和杂质，然后进入气流发生器。

2. 固体颗粒装载：固体颗粒通常储存在一个装载仓中。

当气流通过装载仓时，固体颗粒会被带起并混合在气流中。

3. 输送管道：气流和固体颗粒的混合物通过输送管道输送到目标位置。

输送管道通常是由耐磨材料制成，以防止颗粒的磨损和堵塞。

4. 分离和收集：在目标位置，气流和固体颗粒被分离。

气流经过分离装置，被排出到大气中，而固体颗粒则被收集起来。

二、气力输灰系统的组成部分气力输灰系统由多个组成部分组成，每个部分都扮演着重要的角色。

以下是常见的组成部分：1. 压缩空气系统：压缩空气系统是气力输灰系统的核心部分。

它包括压缩机、气体处理设备和气流发生器等。

压缩机负责产生高压气体，气体处理设备用于去除水分和杂质，气流发生器则将压缩空气转化为高速气流。

2. 装载仓：装载仓用于储存固体颗粒。

它通常具有一定的容量，并通过传送装置将颗粒送入气流中。

3. 输送管道：输送管道是将气流和固体颗粒输送到目标位置的通道。

它通常由耐磨材料制成，以确保系统的稳定运行。

4. 分离装置：分离装置用于将气流和固体颗粒分离。

常见的分离装置包括旋风分离器和过滤器等。

5. 控制系统：控制系统用于监控和控制气力输灰系统的运行。

它可以实现自动化操作，提高系统的效率和稳定性。

三、气力输灰系统的操作维护气力输灰系统的操作维护是保证系统正常运行的关键。

气力输灰系统讲解

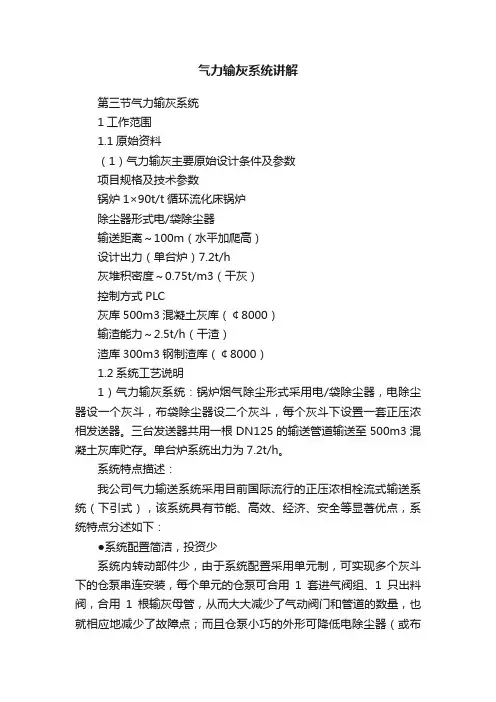

气力输灰系统讲解第三节气力输灰系统1工作范围1.1原始资料（1）气力输灰主要原始设计条件及参数项目规格及技术参数锅炉1×90t/t循环流化床锅炉除尘器形式电/袋除尘器输送距离～100m（水平加爬高）设计出力（单台炉）7.2t/h灰堆积密度～0.75t/m3（干灰）控制方式PLC灰库500m3混凝土灰库（￠8000）输渣能力～2.5t/h（干渣）渣库300m3钢制渣库（￠8000）1.2系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器，电除尘器设一个灰斗，布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
