手机结构设计知识(doc 12页)
产品结构设计基础知识
产品结构设计基础知识产品结构设计是指在产品开发过程中，根据产品的功能需求和技术要求，将产品的各个组成部分进行合理的组织和安排，形成一个完善的产品结构。
产品结构设计的目标是实现产品的功能要求、质量要求和成本要求，并提高产品的竞争力和市场占有率。
一、产品结构设计的基本原则1.功能性原则产品结构设计首先要满足产品的功能要求，即确保产品能够正常运行并完成预期的功能。
2.稳定性原则产品结构设计要保证产品的稳定性和可靠性，防止在使用过程中出现故障或危险。
3.可制造性原则产品结构设计应考虑产品的制造工艺和生产成本，避免设计上的复杂性和难以制造的问题。
4.可维修性原则产品结构设计要考虑产品的易维修性，便于维护和修理，降低维修成本和维修时间。
5.可拓展性原则产品结构设计应具备一定的可拓展性，能够根据市场需求和技术进步进行升级和扩展。
二、产品结构设计的基本步骤1.需求分析产品结构设计的第一步是进行需求分析，了解产品的功能要求、性能要求和使用环境等相关信息。
2.功能分解根据产品的功能要求，将产品分解为各个功能模块，并确定各个模块之间的关系和接口。
3.模块设计对各个功能模块进行具体设计，包括模块的结构、尺寸和材料等方面的确定。
4.整体设计将各个功能模块进行整合，确定产品的整体结构和外观设计。
5.工艺分析对产品的制造工艺进行分析，确定制造工艺和工艺装备。
6.成本分析对产品的各个部分进行成本分析，确定产品的制造成本和销售价格。
7.性能验证对产品进行性能测试和验证，确保产品能够满足设计要求和用户需求。
三、产品结构设计的常用方法和技术1.模块化设计采用模块化设计可以将产品分解为独立的功能模块，提高产品的可维护性和可扩展性。
2.标准化设计采用标准化设计可以降低产品的制造成本和设计难度，提高产品的一致性和互换性。
3.参数化设计采用参数化设计可以根据用户的需求和要求，灵活地调整产品的参数和特性。
4.仿真分析通过使用计算机辅助设计和仿真分析软件，可以对产品的结构和性能进行模拟和评估。
(完整版)手机结构设计检查表-checklist-重要
一. 塑胶件Plastic components1.有无做干涉检查?If interference test2.有无做draft检查?If draft test3.有无透明件背后丝印/喷涂要求?如果有,不能有任何特征在该面上.If requirements of silk printing or painting in the back of the transparency components, and with no features on it.4.壳体材料,Housing material5.壳体最小壁厚,侧面是否厚度小于1.2mm.If the least thickness of the side wall of the housing less than 1.2mm6.设计考虑的浇口位置,有无避位?If anti-interference according with the gate7.熔接线位置是否会是有强度要求的地方?If weld line with requirements of intensity8.壁厚突变1.6倍以上处有无逃料措施?If wall thickness break over 1.6 times with slope transition9.壳体对主板的定位是否足够(至少四点)If housing locating to main board enough(at least with four points)10.壳体对主板的固定方式,如果是螺丝柱夹持,是否会影响附近的键盘手感?If the screw nipping method of housing to PCBA affect the near key click11.壳体之间的固定及定位应该有四颗螺丝+每侧面两个卡扣+顶面两卡扣+周边唇边If housing fixing and locating with four screws and each side with two snap fits and upper side two snap fits and lip around.12.螺丝是自攻还是NUT?螺径?单边干涉量?配合长度?螺丝头的直径?( 机械螺钉锁3牙，自攻螺钉5牙以上)If screws manner, such as self-tapping or nut, the screw diameter? One side interference quantity? Matching length? The screw cap diameter?(Over 3 pitch assembly length mechanical screw, over 5 self-tapping screw)13.螺柱的直径?孔的直径?螺柱壁厚?The screw boss diameter? The boss hole diameter? The thickness of boss wall ?14.螺丝面是定位面吗?测量基准是什么?If screw surface locating surface? The measure benchmark?15.唇边的宽度(1/2壁厚左右),高度?之间的配合间隙是否小于0.10mm?The lip width(about1/2 wall thickness),height? If the assembling clearance less than 0.10mm16.卡扣壁厚/宽度?公卡扣壁厚是否小于0.70mm?卡扣干涉量是否小于0.5mm?The clip thickness/width? If male clip thickness less than 0.70mm, or clip interference less than 0.5mm17.卡扣导入方向有无圆角或斜角?If clip guide direction with R or bevel18.卡扣斜销行位不得少于5mm.在此范围内有无其他影响行位运动的特征?The clip slide pin not less than 5mm,within which if affect slide move 19.LCD周围有无定位/固定的特征rib?If locating or fixing features around LCD20.SPEAKER/RECEIVER/VIBRATOR周边有无定位/固定特征?If locating or fixing features around SPEAKER/RECEIVER/VIBRATOR?21.LENS周边有无对LEN浇口/定位柱/定位脚等的避位?If anti-interference to gate/locating pole/locating foot around LENS 22.对电铸件斜边有无避位?If anti-interference to the electroform components bevel edge23.键盘周边有无定位柱?加强RIB?If locating pole or reinforced rib24.转轴处壁厚是否小于1.2mm?If thickness at the hinge less than 1.2mm?25.转轴处根部有无圆角?多少?If root at the hinge with R? and what is the R?26.唇边与卡扣的配合是否是反卡结构?是否还有空间增加反卡?If the match between lip and clip counter-clip structure? If more space to add counter-clip?27.外置天线处是否有防掰出反卡?If outside antenna with anti-breaking off counter-clip28.电池仓面是否设计了入网标签及其他标签的位置?深度?If battery store surface with PTC label or other label, and what is depth?29.外面拔模角度是否小于2度?If pulling angle less than 2 degree30.热熔柱直径大于0.8mm时是否考虑了防缩水的结构?(空心柱)If protection to avoid shrinkage under melting pole diameter over 0.8mm(hollow pole)?31.超声波焊接材料的匹配性是否与供应商沟通过?If discuss with the supplier about the assembling quality of the ultrasonic weld material32.超声波能量带的设计是否合理(三角形,0.4*0.4)?有无防溢胶设计?If ultrasonic energy belt design (triangle, 0.4*0.4) reasonable? If with anti-spilling glue design?33.螺柱/卡扣处是否会缩水?If shrinkage at the screw boss and the snap34.有无厚度小于0.5mm的大面(大于400平方mm)?If big side(over 400 square mm) with thickness less than 0.5mm35.筋条厚度与壁厚的比例是否小于0.75:1?If the scale of thickness of the rib and the wall less than 0.75:136.铁料是否厚度/直径小于0.40mm?模具是否有尖角?If metal thickness/diameter less than 0.40mm. If mould with sharp angle?37.壳体喷涂区域的考虑,外棱边是否有圆角(大于1mm)以防掉漆?遮蔽夹具的精度?If outside edge with R(over 1mm) to avoid paint falling about the housingspray area, the precision of the shielding jig?38.双色喷涂的工艺缝尺寸是否满足W0.7mm*H0.5mm?If the size of the double color spraying technique slot match the 0.7mm*0.5mm39.塑料材料的颜色色板是否得到?If the plastic color panel available40.喷涂材料与塑材是否匹配?有无油漆厂的确认?颜色色板是否拿到?If spray material match the plastic, if the conformation of the paint plant,if the color panel available41.喷涂/丝印的测试标准及要求是否已经发给供应商?If the spray /silk print test standard and requirement sent to suppliers42. 吊绳孔：方便吊绳，强度可靠，应承受10公斤的拉力If the hang up line hole convenient for hang up line, intensity reliableenough to endure pulling force of 10 kg四, 电池 Batteries外置式电池 Outside battery1.电芯类型?Li-ion/Li-ion Polymer? 最大出厂厚度?Battery core types? Li-ion/Li-ion Polymer? Thickness?2.底壳底面厚度?侧面厚度?材料?What is the housing rear underside thickness? The side face thickness? Materials?3.面壳厚度?材料?What is the cover housing thickness? The materials?4.超声能量带的设计?溢胶措施有无?If ultrasonic energy belt and spilling plastic measures or not5.保护电路空间是否和封装厂确认?If conformation with encapsulation plants about the protection of circuit space6.电池呼吸空间是否考虑?(要留0.20mm的厚度空间)If battery breathing space or not? (0.20mm thickness space)7.内部是否预留粘胶空间(不小于0.15mm供两层双面胶)If double adhesive tape space inside or not (not less than 0.15mm for two layerdouble adhesive tape)8.底壳外表面是否留出标签的地方及厚度?If housing rear exterior side with label place, and the thickness?9.推开电池按钮时,电池能否自动弹出来?If battery flip out automatically when pushing out the battery button10.电池外壳周边是否因为分形线的位置而很锋利?(从截面看)If the battery cover is sharp due to the location of part line11.电池接触片要低于壳体0.3mm,目前设计是多少?The battery touching piece should be 0.3mm lower under the housing, What is the present design?12.电池安装方向是否合适?是否和电池连接器SPEC一致?If battery installation direction correct and in line with battery connector?13.电池按钮材料?能否耐2000次测试?The material of battery button? If battery button submitted to 2000 times test14.按钮如果依靠弹簧或弹片传力,有无借用零件?有无设计参考?要考虑手感.If with the help of components when passing force on spring or metal sheet, If design reference or not , take click into consideration.内置式电池BatteryIn-built batttery1.电芯类型?Li-ion/Li-ion Polymer?最大出厂厚度?Battery core types? Li-ion/Li-ion Polymer? The thickness?2.Li-ion Ploymer封装是否有底壳?厚度?If Li-ion Polymer encapsulation with bottom shell, and the thickness?3.壳体材料?侧边厚度?The housing material? Side face thickness?4.包装纸厚度?标签位置?The package paper thickness? The label location?5.电池接触片要低于壳体0.3mm(NEC标准),目前设计是多少?The battery touching piece should be 0.3mm lower under the housing, What is the present design?6.封装与电池盖的距离是否小于0.10mm?If the distance between battery and battery cover less than 0.10mm7.有无考虑呼吸空间?If breathing space or not ?8.定位及固定方式?The locating and fixing method ?9.安装方向?拆装空间?The installation direction and the disassembling space?10.接触电部位有无固定电池的特征?If battery fixing features at the electricity touching part?11.电池盖固定方式?The battery cover fixing method?12.电池盖材料?厚度?The battery cover material and the thickness?13.电池盖装配方向?拆装方式?卡扣数量?位置?The battery cover installation direction and disassembling method and the quantity of the clips and the location?14.电池盖有无按钮?If button with battery cover15.按钮行程是否正确?顶面是否有圆角以利电池盖滑出?If button travel correct? And if R with the top side as to battery cover sliding out easily?16.按钮材料?能否耐2000次测试?The button material? If pass 2000 times tests17.按钮如果依靠弹簧或弹片传力,有无借用零件?有无设计参考?要考虑手感If with the help of components when passing force on spring or metal sheet,If design reference or not , take click into consideration.五. 小镜片 Sub Lens1.镜片的工艺(IMD/IML/模切/注塑+硬化)The lens techniques (IMD/IML/die cutting/injection+hard coating)2.镜片的材料(PC/PMMA/GLASS)The lens materials(PC/PMMA/GLASS)3.镜片的厚度及最小厚度The lens thickness and the least thickness?4.IMD/IML/注塑镜片P/L,draft,radius?IMD/IML/injection lens P/L,draft, radius?5.固定方式及定位方式,最小粘接宽度是否大于1.5mm?The fixing and the locating methods ? and if the least adhesive width over1.5mm?6.窗口(VA&AA)位置是否正确If window(VA&AA) location correct7.冲击试验是否会有问题(100g钢球20cm高)If impact test ok(100g steel ball 20cm high)8.表面硬度是否足够(2H/3H…)If surface hardness enough(2H/3H…)9.镜片的耐摩擦测试(500g力50次,划伤宽度不大于100微米)The lens friction endurance test(50 times under force of 500g, scratchingmark width less than 100um)10.镜片本身及固定区域有无导致ESD问题的孔洞存在If ESD problems caused by holes in lens and fixed area?11.周边的电铸或金属件如何避免ESDHow to avoid ESD in electroform and metal parts?12.小镜片周边的金属是否会对天线有影响(开盖时)If metal near small lens affect the antenna(when cover lifting)13.镜片外面是否超出壳体面,应该降低0.05mm避免磨损.If lens outside parts beyond housing surface, and should be o.oo5mm loweras to avoid friction14.有无将测试标准发给供应商?If test standard sent to suppliers?六. 转轴Hinge1.转轴的直径The hinge diameter?2.转轴的扭力The hinge torque3.打开角度(SPEC)The opening angle4.有无预压角度(开盖预压为4-7度,建议5度;合盖预压为20度左右)If prepress angle(opening angle 4-7degreee, 5degree suggested; closingangle about 20degree)5.固定有无问题,有无轴向串动?If location ok, and axial move with hinge direction6.装拆有无空间问题?If space ok when (dis)assembling7.固定转轴的壁厚是多少,材料(推荐PC GE C1200HF或者三星HF1023IM)What is the fixed hinge wall thickness and material(PC GE C1200HF or Samsung 10231IM recommended)8.转轴配合处的尺寸及公差是否按照转轴SPEC?If the size and tolerance of the hinge assembling according to hinge SPEC 9.转轴与另一端的支撑是否同心?If the hinge and the crutch on the other end concentric?10.转轴处壳体是否有壁厚不均潜在缩水的可能性?If the hinge housing parts thickness unequal or shrinkage?11.与转轴对应的一端轴套与壳体的配合尺寸;The assembling size of housing and hinge cover opposite the hinge?12.壳体上有无设计转轴终了位置的止动缓冲垫?If stop cushion in the housing at the final state of hinge moving 七. 连接FLIP(SLIDE)/BASE的FPCThe FPC connecting the flip(slide) /base1 .FPC的材料,层数,总厚度The FPC material, layers and total thickness?2.PIN数,PIN宽PIN距PIN quantity, PIN width, and PIN distance3.最外面的线到FPC边的距离是多少(推荐0.3mm)The distance between most outside line and FPC edge ?(0.3mm suggested) 4.FPC内拐角处最小圆角要求大于1mm,且内拐角有0.20mm宽的布铜,防止折裂. The least corner R inside FPC should be over 1mm, and with copper of 0.20mm wide to avoid break5.有无屏蔽层和接地或者是刷银浆?If shielding cover, grounding or silver brushing?6.FPC与壳体的长度是否合适,有无MOCKUP 验证If the length of FPC and housing accurate, and with MOCKUP validation 7.壳体在FPC通过的地方是否有圆角?多少?推荐大于0.20mm.If R in the housing where FPC passes, and the degree ? over 0.20mm suggested 8.FPC与壳体间隙最小值?(推荐值为0.5mm)The least thickness between FPC and housing(0.5mm suggested)?9.FPC不在转轴内的部分是否有定位及固定措施?If location and fixing method in the FPC parts outside the hinge? 10.对应的连接器的固定方式The opposite connector fixing method11.FPC和连接器的焊接有无定位要求?定位孔?If locating requirement at the joint of FPC and the connector ? and the locating hole?12.补强板材料,厚度The strength added board material and the thickness?十四, 装配检查,assembling checkup1.翻盖打开角度The flip angle2.翻盖面和主机面的间隙The clearance between the flip surface and the housing surface 3.各配合零件的配合面处有无拔模If draft at the assembling surface of the assembling components 4.各配合零件之间的间隙是否合理.If the clearance of the assembling components reasonable5.所有零件的干涉检查,The interference test of all the components。
手机结构设计手册(内部资料)
手机结构手设计手册目录赛微电子网整理第1章绪论 (4)1。
1 手机的分类 (4)1.2 手机的主要结构件名称 (4)1。
3 手机结构件的几大种类 (4)1。
4 手机零件命名规则 (5)1。
5 手机结构设计流程 (8)第2章手机壳体的设计和制造工艺 (9)2.1 前言 (9)2.2 手机常用材料 (9)2.2.1 PC（学名聚碳酸酯） (9)2。
2.2 ABS（丙烯腈－丁二烯－苯乙烯共聚物） (10)2。
2。
3 PC＋ABS(PC与ABS的合成材料） (10)2.2。
4 选材要点 (10)2.3 手机壳体的涂装工艺 (11)2.3。
1 涂料 (11)2。
3.2 喷涂方法 (12)2。
3。
3 涂层厚度 (12)2。
3.4 颜色及光亮度 (12)2。
3.5 色板签样 (12)2。
3.6 耐磨及抗剥离检测 (12)2.3.7 涂料生产厂家 (13)2.4 手机壳体的模具加工 (13)2.5 塑胶件加工要求 (13)2.5。
1 尺寸，精度及表面粗糙度的要求 (13)2.5。
2 脱模斜度的要求 (14)2.5。
3 壁厚的要求 (14)2。
5。
4 加强筋 (14)2。
5。
5 圆角 (15)2。
6 手机3D设计 (15)2。
6.1 手机3D建模思路 (15)2.6。
2 手机结构设计 (16)第3章按键的设计及制造工艺 (20)3.1 前言 (20)- I -赛微电子网整理- -II 3。
2 P ＋R 按键设计与制造工艺 (20)3。
3 硅胶按键设计与制造工艺 (21)3.4 PC （IMD ）按键设计与制造工艺 (21)3.5 Metal Dome 的设计 (21)3.5。
1 概述 (21)3.5.2 Metal Dome 的设计 (22)3.5.3 Metal Dome 触点不同表面镀层性能对比 (22)3。
5.4 Metal Dome 技术特性 (22)3.6 手机按键设计要点 (23)第4章 标牌和镜片设计及其制造工艺 (26)4.1 前言 (26)4。
手机结构设计之间隙篇
手机结构设计之间隙篇[关于手机字键]1、手机字键一般由塑胶件、硅橡胶、钢骨架等组成。
2、塑胶件的厚度是根据具体产品而定，最小不小于A=0.7毫米，字肩的厚度不小于B=0.3毫米。
A、字键与机壳的间距一般为C=0.12毫米；如果是钢琴键，字键间的距离是D=0.2毫米。
B、IP键与周边的距离是E=0.1毫米，纵向间隙大于F=0.1毫米，群边宽度、高度大于0.3毫米，管位做成八字型较好。
C、导航键与周边的距离是G=0.15--0.2毫米，群边宽度、高度大于0.3毫米，D、导航键之间的距离是H=0.2毫米，导航键与机壳的距离是I=0.12毫米，群边宽度、高度大于0.3毫米。
E、塑胶件的水口对于手感和外观都有影响，塑胶件的模具设计需注意。
F、防呆、防转的骨位宽度大于0.8毫米G、盲点的大小：直径0.8毫米，高度0.25--0.3毫米，位置5号键。
3、硅胶件的厚度一般为J=0.3毫米以上，最薄的减胶部位不能小于0.1毫米。
A、硅胶的接触点的高度一般为K=0.3毫米，直径为L=φ2.0--φ2.5，位于字键中间。
B、带有钢骨架的硅胶件，在硅胶一周的支撑可以做骨位，也可以做φ1的多个柱状体，高度与接触点的高度相同。
C、弹性壁厚度0.25--0.3毫米，宽度大于0.8毫米。
D、夜光灯的部位，为了防止漏光：没有钢骨架的，要做涂黑处理；有钢骨架的尽量放在钢骨架的下面。
E、没有字肩的字键，硅胶件上要有定位孔。
F、带有钢骨架的硅胶件，粘贴塑胶件的凸台高度最小要大于M=0.35毫米,硅胶与钢骨架的间隙为0.2毫米。
G、摇摆柱的高度比触点低N=0.1--0.2毫米，直径为1毫米。
4、钢骨架的材料是0.1毫米的不锈钢片，钢骨架与字键的硅胶台阶间隙一般留0.2毫米，同时要考虑钢骨架的强度，注意防止尖角的出现。
5、字键的字体、符号采用的方式有：镭雕、丝印、烫金、双色注塑、电铸、IMD。
对于IMD 字键，注意字键高度不能大于1.3毫米，太高会引起字键表面质量降低。
手机结构评审事项 经验(精华)

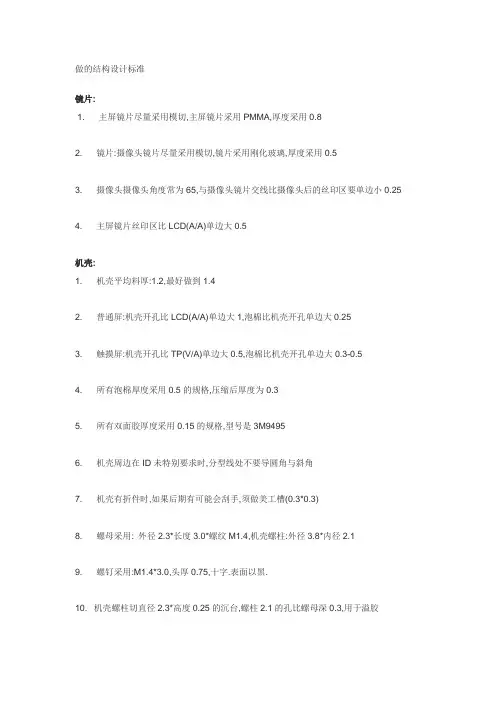

做的结构设计标准镜片:1. 主屏镜片尽量采用模切,主屏镜片采用PMMA,厚度采用0.82. 镜片:摄像头镜片尽量采用模切,镜片采用刚化玻璃,厚度采用0.53. 摄像头摄像头角度常为65,与摄像头镜片交线比摄像头后的丝印区要单边小0.254. 主屏镜片丝印区比LCD(A/A)单边大0.5机壳:1. 机壳平均料厚:1.2,最好做到1.42. 普通屏:机壳开孔比LCD(A/A)单边大1,泡棉比机壳开孔单边大0.253. 触摸屏:机壳开孔比TP(V/A)单边大0.5,泡棉比机壳开孔单边大0.3-0.54. 所有泡棉厚度采用0.5的规格,压缩后厚度为0.35. 所有双面胶厚度采用0.15的规格,型号是3M94956. 机壳周边在ID未特别要求时,分型线处不要导圆角与斜角7. 机壳有折件时,如果后期有可能会刮手,须做美工槽(0.3*0.3)8. 螺母采用: 外径2.3*长度3.0*螺纹M1.4,机壳螺柱:外径3.8*内径2.19. 螺钉采用:M1.4*3.0,头厚0.75,十字.表面以黑.10. 机壳螺柱切直径2.3*高度0.25的沉台,螺柱2.1的孔比螺母深0.3,用于溢胶11. 机壳常用6个螺钉,AB壳螺柱间隙0.1.直口0间隙.长度大于30必须增加卡扣12. 卡扣配合量0.6,母扣深度做到0.9,后续可以再将配合量加长.母扣不允许有通孔,必须连胶0.3,侧边与顶边有料厚必须达到1.0,保证强度.卡扣宽度要达到3.0以上.厚度要做到1.0.13.AB壳之间必须有直口,直口高0.6*0.6.直口不要顶住.14.AB壳为避免外张,必须有反直口.在一般的情况下选择将卡扣与直口的方向做成反方向. 反直口离卡扣要有8MM以上.在选择卡扣是做成公扣还是母扣时,应该以具体结构为准,母扣时要保证内部有空间走斜顶.如果不行,须做成行位.画图时首先确认母扣做在哪个壳上.因为公扣对位置没有要求.就像下图所示,因为内部没有斜顶空间,将滑轨区减胶了,后续可以更改为母扣,这部分在开模时就变成了向外走行位.15.如果直口与卡扣只能做到同方向,那么就必须增加反骨.反骨的配合面不要超过0.4,避免太紧,如果不行,后续可以加高.反骨离卡扣要有8MM以上.因为卡扣的0.6的干涉量需要变形区.16. 侧壁如果在5.0以上,就要将直口与卡扣在保证产品不会因侧壁太高而易变形.17. TPU胶塞硬度为80度18. 耳机塞塞入连接器中的长度为2.0,直径为2.5(0间隙配合),顶部C角19. IO塞塞入连接器中的长度为2.0,(0间隙配合),顶部C角20. 滑盖机滑动间隙为0.25,耐磨条凸点间隙为0.121. 滑盖机的滑动间隙处的机壳导角不能太大,否则会导致间隙目测会很大23. 电池壳比机壳表面OFFSET低0.05.防卡刮手24. 后壳电池内框增加防折标签,深度为0.1.25. 后壳电池内框需要有SIM卡标志(斜边对应SIM卡),网标位,商标位.26. 红外线罩采用茶色的透明PMMA料,机壳开孔时须注意红外线发射的角度.一般为3 0,尽量做大.27. 电铸件要求肉厚保证0.8, 斜边正面宽度尺寸为0.5,高度为0.3.28. 自拍镜圆弧面直径为60.自拍镜外形不能太小,必须保证直径>6.029. 测试孔须保证不会与测试头干涉,直径>4.630. SD卡塞与耳机塞如果做成T型结构的软胶,必须要有变形区.31. 机壳内部固定的筋条厚度为0.6,间隙单边0.1.32. 听筒与喇叭音腔高0.8-1.0.开孔要在6-10平方毫米33. PCABS料统一成GE PCABS C1200HF五金1. 铝片切斜边正面宽度尺寸为0.5,高度为0.3.铝片高出机壳表面0.25.2. 五金件采用双面胶粘贴时采用3M9495.间隙为0.15.热熔胶粘贴时也留0.15间隙.3. 听筒镍片只能做成平的,厚度为0.1.在上下方向机壳与装饰件之间不留间隙.4. 不锈钢采用0.2厚度.5. 铝片采用0.5厚度以.间隙:1. 间隙:反骨,直口,卡扣的配合面间隙为0.052. 间隙:铝片,不锈钢与机壳配合间隙为0.13. 间隙:模切镜片与机壳间隙为0.075,注塑镜片与机壳间隙为0.14. 间隙:喷涂侧键与机壳之间间隙为0.075, 电镀侧键与机壳之间间隙为0.0755. 间隙:电子元件与机壳之间间隙为0.2.电池连接器,IO.耳机连接器与机壳间隙为0.256. 间隙:软胶件除了螺钉塞之间与机壳配合间隙为0.05,螺钉塞为0配合7. 间隙:主按键与机壳间隙为0.158. 间隙:泡棉与双面胶与机壳侧壁内缩0.259. 间隙:电池壳与后壳配合间隙统一为0.05,内侧面为0.1按键:1. 喷涂侧键与机壳之间间隙为0.075, 电镀侧键与机壳之间间隙为0.0752. 主按键与机壳间隙为0.153. 主按键键与键之间的间隙做到0.15.4. 钢形键钢片厚0.2,键帽与钢片间隙为0.4.钢片正面要求喷电漆或加遮光片.5. 橡胶平均厚度为0.36. 导电基高0.3,直径2.07. LED避空位减胶0.15深,比LED单边加大0.58. 5号键做盲点.高0.25.9. 主按键高出机壳表面0.3-0.5,侧键高出机壳表面0.5-0.710. MP3播放键,侧键之间如果是用橡胶连接,各键之间的间隙要做到0.1.如果很平常0.15,整机装配后肯定会很松.因为橡胶本身无法定型11. MP3播放键的橡胶必须丝印黑色来遮光12. 如果按键很高,可以采用ABS支架来代替钢片,厚度要求大于0.6.13. 按键要求做群边0.5*0.4(宽度*厚度),机壳为群边的避空宽度要做到0.75.后续好加胶14. 导电基与DOME片高度方向间隙为0.0515. 导电基与DOME片要求同心16. 按键橡胶硬度要求为70度17. 透明按键需注意水口位置,透明键的遮光很难实现,在开模前需与按键供应商说明其工序.18. 按键采用注塑+喷涂+镭雕.如果红绿颜色不行,可以在喷涂前增加丝印经绿颜色.19. 摇杆与旁边装饰件间隙做到1.0. 摇杆直径>=4.5.圆弧罩上下方向间隙>=0.75.20. 摇杆上最好增加橡胶以保证手感.21. 摇杆高出旁边装饰件1.022. 侧键导电基要导斜角.23. 画侧键时要考虑能否装入,其高度在机壳上是否会干涉.侧键如果有方向性一定要防呆.24. 钢片按键钢片厚0.15.钢片与橡胶之间间隙为0.12.5号键与凸高的骨位高度一样,凸高钢片0.15.25. 钢片按键与机壳表面平齐26. 钢片按键挂钩不要冲孔,因为折弯后,孔与机壳柱子很难对准.27. 如果要在组装厂组装后再折弯,需将折弯线画在3D图上,并通知按键厂做治具28. 因为钢片按键必须有ID的所以线框做图,所以在收到ID线框后,MD要对其线框在CA D里调整,保证其对称性,字体的完整性,按键大小一致后再到PROE里做图29. PC按键的PC厚度必须保证0.4.其它同钢片按键.30. PC按键的字符不会雕空,通过背面效果完成.喷涂:1. 机壳上所有粘双面胶的区域要阻喷2. B壳滑轨区要阻喷3. C壳滑轨区要阻喷4. 耐磨条的装配区要阻喷5. 直口位处为阻喷分隔线6. 转轴内孔外轴不喷涂7. 后壳电池框要喷涂尺寸需标注的公差:1. 机壳上的螺柱XYZ方向公差正负0.05，2. 卡扣的中心钱XY方向正负公差0.05，卡扣配合面Z方向正负公差0.05（从直口面开始标注）3. 产品外观XY方向公差正负0.1, 产品外观Z方向公差正负0.054. 各壳相配合的位置需要单独标公差或注释为关键尺寸。
手机外观（ID）设计要点概述

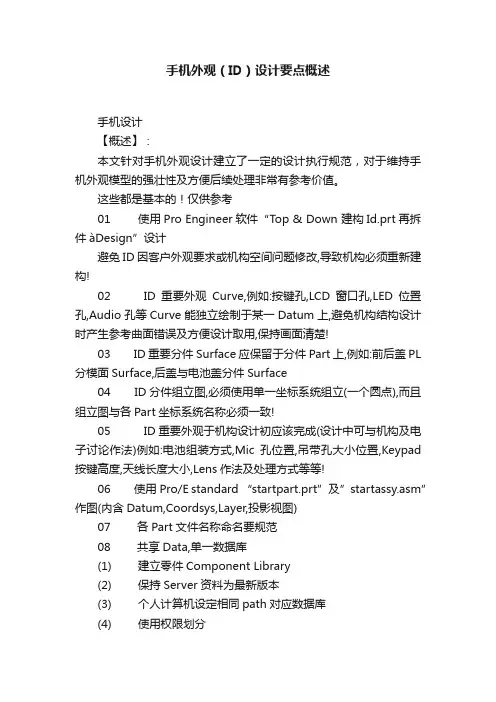

手机外观（ID）设计要点概述手机设计【概述】：本文针对手机外观设计建立了一定的设计执行规范，对于维持手机外观模型的强壮性及方便后续处理非常有参考价值。
这些都是基本的！仅供参考01 使用Pro Engineer软件“Top & Down 建构Id.prt再拆件àDesign”设计避免ID因客户外观要求或机构空间问题修改,导致机构必须重新建构!02 ID重要外观Curve,例如:按键孔,LCD窗口孔,LED位置孔,Audio孔等Curve能独立绘制于某一Datum上,避免机构结构设计时产生参考曲面错误及方便设计取用,保持画面清楚!03 ID重要分件Surface应保留于分件Part上,例如:前后盖PL 分模面Surface,后盖与电池盖分件Surface04 ID分件组立图,必须使用单一坐标系统组立(一个圆点),而且组立图与各Part坐标系统名称必须一致!05 ID重要外观于机构设计初应该完成(设计中可与机构及电子讨论作法)例如:电池组装方式,Mic孔位置,吊带孔大小位置,Keypad 按键高度,天线长度大小,Lens作法及处理方式等等!06 使用Pro/E standard “startpart.prt”及”startassy.asm”作图(内含Datum,Coordsys,Layer,投影视图)07 各Part文件名称命名要规范08 共享Data,单一数据库(1) 建立零件Component Library(2) 保持Server资料为最新版本(3) 个人计算机设定相同path对应数据库(4) 使用权限划分09 每个人员Pro/E 使用相同Config.pro,相同工作环境10 掀盖式(Flip)手机及贝壳机等有Hinge转轴旋转,于Part组立时应组立成可旋转检查外观及机构ID手机造型设计注意点结构设计考量项次机构建议 ID建议01 LCD Lens与Front Housing:Lens边缘Gap单边为0.1mmèLens贴合面裕留0.1~0.15mm背胶厚度è避免Lens贴合面为不规则曲面èLens有小孔,直径不小于0.8mmèLens平均厚度为1.2~1.5mmèLens表面避免急遽的高低落差产生èLens可视区避免直接目视到手机内部组件è02 Keypad与Front Housing:建议按键高度:按键行程+0.2mm(不含按键造形)èRubber按键gap:单边0.2~0.25mmè塑料按键gap:单边0.15mmè按键重心不要偏离PCB接触Dome太远è塑料按键需有拔模角度3度èKeypadè ”5”按键是否需加盲人触控点Front Housing是否需加盲人触控点è03 Antenna:天线直径大小:内模直径5.4mm+内模肉厚0.8mmx2+外模肉厚1.0mmx2=9.0mm(约略值)è天线长度(外露):16~18mmè外观考量拔模角度及分模线PLè天线角度:与RF人员沟通è04 手机吊饰孔:强度考量:承载15公斤è穿线难易度è模具结构及拔模考量è05 Rear Housing & Front Housing:后盖天线处外观一定要有拔模角度èPL面外观避免过于锐利è要考量美工缝设计外观èHousing平均肉厚1.5mm è06 Rear Housing & Battery CoverBatteryè Cover外观可设计略小于Rear Housing外观0.1~0.2mm,避免组装公差造成Battery Cover凸出外观07 Housing & Data Port Cable注意避免因外观造形造成无法连接插拔现象手机喇叭结构设计方法教程分类：结构设计【概述】：本文详细介绍在手机中喇叭结构的设计方法。
手机结构设计注意事项
手机结构设计注意事项及经验总结一、常出现的机构设计方面的问题。
1．Vibratorvibrator安装位置的选择很重要。
其一，要看装在哪儿振动效果最好；其二，最好vibrator 附近没有复杂的rib位，因为vibrator在ALT 时会有滑动现象，如碰到附近的rib位可能被卡住，致使来电振动失败。
2．吊饰孔由于吊饰孔处要承受15磅的拉力，所以housing的吊饰孔处的壁厚要保证足够的强度。
3．Sim card slot由于不同地区的sim card的大小和thickness有别，所以在进行sim card slot 的设计时，要保证最大、最厚的sim card能放进去，最薄的sim card能接触良好。
4．Battery connector有两种形式：针点式和弹簧片式。
前者由于接触面积小，有可能发生瞬间电流不够的现象而导致reset，但占用的面积小。
而后者由于接触面积大，稳定性较好，但占用的面积大。
5．薄弱环节XU在drop test时，手机的头部容易开裂。
主要是因为有结合线和结构复杂导致的注塑缺陷。
Front housing的battery cover button处也易于开裂，所以事先要通过加rib和倒角来保证强度。
6．和ID的沟通。
机构完成pcb的堆叠后将图发给ID，由于这关系到ID画出来的外形能否容纳所有的内部机构，所以在处理时要很小心。
Pcb上的所有的元件都要取正公差，所包含的元件要齐全，特别是那些比较大的元件；小处也不能忽略，比如sponge和lens的双面背胶等。
7．缩水常发生部位boss与外壳最好有0.8-1mm的间隙，要避免boss和外壳连在一起而导致缩水。
housing 上antenna部分，由于结构需要（要做螺纹），往往会比较厚。
8．前后壳不匹配９５％情况下，手机的后壳都会大于前壳，所以要提醒模厂，让它在做模时，后壳取较小的收缩率。
这是因为两者的注塑条件不同，后壳需要较大的注塑压力。
手机结构设计资料汇总(pdf 72页)
手机结构设计资料汇总(pdf 72页) 手机结构设计资料大全目录1、手机设计技术规范2、手机设计注意事项3、手机的一般结构4、手机结构授课讲义5、手机设计指南6、手机机构设计浅谈7、手机设计中的机械结构8、结构部标准设计说明—— (Light guide)9、手机结构设计中的问题与解决方案10、B enQ台湾机构工程师的设计感受11、P ro/E技巧Q&A十则 12、手机结构设计经验点滴13、手机结构设计须知14、手机结构设计指南之总体设计15、手机结构总揽16、结构工程师之制图规范手机设计技术规范1：基本原则：每一种新的结构都要有出处如果采用全新的形式。
在一款机器上最多只用一处。
任何结构方式均以易做为准。
用结构来决定ID 。
非ID 决定MD 。
控制过程要至少进行3次项目评审。
一次在做模具之前。
（ID 与MD共同参与）第二次为T1后。
第三次为T2（可以没有）在上市前进行最终的项目评审。
考虑轻重的顺序：质量-结构-ID –成本其文件体系采用项目评审表的形式。
必须有各个与会者签字。
项目检查顺序：按照表格顺序严格评审（此表格不能公布）。
评审结果签字确认。
设计：1)建模前应该先根据规划高度分析，宽度分析与长度分析，目的是约束ID 的设计。
2)建模时将硬件取零件图纸的最大值（NND 厂商通常将公差取为正负0.1,气死我了）3)设计尺寸基本上为二次处理后的尺寸（NND 模具厂肯定反对了，哈哈）4)手机的打开角度为150-155，开盖预压为4-7度（建议5度）。
合盖预压为20度左右 5)壁厚必须在1.0以上(为了防止缩水，可以将基本壁厚作到1.5，此时一定要注意胶口的选择)。
6)胶口的选择一定要考虑熔接线的位置，注意7)尽力减少配合部分（但是不代表减少必要的配合）。
8)音腔高度在1.2以上（实际情况应该是空间尺寸要足够大，对不同的产品其数值会不同，最好采用MIC SPEAKER RECERVE的厂商建议值）。
手机结构设计间隙标准
手机结构设计间隙标准1. LENS 和壳体周边间隙留0.07，所有lens 表面比壳体低0.05，有贴雷射纸的区域背胶切空或壳体多切0.1避空。
所有lens 厚度以0.8厚为标准，不管是玻璃的还是压克力的，特别是带自拍镜的玻璃camera 一定不能小于0.8厚。
要出保护膜2D 图，留手撕位。
2. 主键盘:钢琴键，键跟键之间留0.15，OK 键和导航键间隙留0.15，导航键和其他键留0.2，键跟壳之间留0.15(所有键一定拔好模1度左右)。
侧键和壳间隙单边0.08(一定拔好模1.5度左右).3. 关于止口，如下图：长出来的止口高0.7,宽0.6，拔模3度，两壳间止口间隙0.05，竖直方向上间隙0.15，美观槽（如果有的话）宽0.3，深0.2。
4.5. 关于电镀件：最小宽度不小于1.2，厚度1MM 以上，局部不小于0.8。
和壳体间隙侧面单边0.1，底部热融的留0.1间隙,贴背胶的间隙留0.15-0.2。
如图结构的要切防积油槽或斜角。
6.7. 普通喷涂塑胶之间间隙（包括IML ）留0.1（不是运动件）。
运动件如电池盖留0.1。
电池盖尽量在PL 面内侧做一个0.5以上的C 角8. 关于金属装饰件，这可是最麻烦的部分，也是经常出问题的。
所有的（不管什么材质）金属件理论上和壳体平的，我们设计时有意的比壳低0.05。
金属件与壳体之间背胶留到0.15，热熔胶留到0.1。
但如果说一整件面壳都是金属的话,就还是不要比大面沉下去0.05了,直接与大面平齐,是不提倡金属比壳高，高出部分作个斜角的设计，这样很容易整个金属都外露了。
如果一定要这样，沉到壳里的部分不能小于0.4，也就是用比较厚的金属。
按键框例外，就是五金件与面壳做平齐，不再让塑胶壳少五金件0.1的让位9. 带rubber 胶套MIC 围骨间隙是0。
Reciever 和spk 围骨间隙0.1，带胶套motor 围骨间隙是0，围骨高度motor 的2/3。
和转子间隙0.5以上。
手机结构设计指南
手机结构设计指南手机的结构设计都是有规律可循的，现总结和归纳以往在手机设计方面的经验，重点阐述对于机械结构设计的要求，使设计过程更加规范化、标准化，以利于进一步提高产品质量，设计出客户完全满意的产品。
一. 手机的一般形式目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。
但从结构类型上来看，主要有如下五种：1．直板式Candy bar2．折叠式Clamshell3．滑盖式Slide4．折叠旋转式Clamshell & Rotary5．直板旋转式Candy bar & Rotary本设计指南将侧重于前四种比较常见的类型。
一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。
但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。
图1-1是一款直板式手机的结构爆炸图。
图1-1对于直板型手机，主要结构部件有：显示屏镜片（LCD LENS ）前壳(Front housing)显示屏支撑架( LCD Frame ) 键盘和侧键(Keypad/Side key)按键弹性片(Metal dome ) 键盘支架(Keypad frame)后壳(Rear housing ) 电池（Battery package）电池盖（Battery cover）螺丝/螺帽（screw/nut ）电池盖按钮（Button）缓冲垫（Cushion）双面胶(Double Adhesive Tape/sticker)以及所有对外插头的橡胶堵头Rubber cover等如果有照相机，还会有照相机镜片Camera lens和闪光灯Flash LED镜片有时根据外观的要求，还会有装饰件Decoration对于不换外壳的直板机，通常是用4到6颗M1.6-M2.0的螺丝将前后壳固定，辅助以侧边和顶部4到6对卡勾Snap来增强壳体之间的连接和美工缝的均匀。
手机结构设计公差规范
手机结构设计公差规范(设计篇)目录:1工程塑料部分(1)工程塑料简要及常见物料(2)设计尺寸公差规范(3)位置公差注意点(4)表面粗糙度要求2板金件材料(1)手机常用板金材料(2)板金件公差要求表3硅胶类公差要求(silicon)4FOAM材质类尺寸要求第一节:工程塑料在塑料产品中,影响模塑制件精度的因素十分复杂.首先是模具制造精度及使用过程中磨损;其次是塑料的流动性,本身的收缩率,另外每批成型条件的不一致, 等等.均可造成塑件的尺寸不稳定性.在我们的设计领域中,常见的工程塑料有:ABS,ABS+PC,PC,PMMA, SILICON,EVA,PVC 及透明ABS,POM等.透明ABS使用概率不多.综合我们以往的经历,将公差配合形成我们内部的一个设计规范.此规范来源实际,且高于国标行位公差:在我们的手机范畴内,牵涉面不是很多.但有些地方需在此提醒大家注意.(1)FLIP_FRONT,HOUSING_FRONT在转轴配合处,需要有同轴度的行位公差来约束.如同轴度偏差较大,就有可能导致FLIP与HOUSING之间的缝隙左右两侧不均匀(2)所有的热压螺母和注塑螺母最好都注行位公差来约束,一旦不同轴或斜歪,强打螺钉后,造成壳体或天线扭曲.其次,BOSS面需给出平面度,以保证良性吻合.表面粗糙度:在塑胶模件中,要求作表面处理的比较多.我们通常所说的亮面,是指表面粗糙度.一般在7级到12级之间(1.25U~0.04U).因其工业过程较简单,在此不再详细描述.但有两点请大家注意:(1)表面并不是越光洁越好,因为分子的亲和力,会导致磨损更加厉害.(2)模具在使用中由于型腔磨损而降低了表面光洁度,应随时给以抛光复原.(3)通常状况下,模件的表面光洁度要比模具低一个级别.(4)电镀件表面是个很光亮的面.但电镀之前,如表面有光洁缺陷,则电镀后缺陷更加明显.如器件滚边后,再电镀,则很明显的看到周边呈现锯齿状第二节:板金件我们通常采用的板金材为:一般为不锈钢才质,但考虑到我们手机特殊性及盐雾喷涂实验,才质要求具有抗腐蚀性,及一定刚度.集合我们以前的项目,一般采用的材料为:固熔热处理奥氏体 1Gr18Ni9公差配合作简练介绍如下:板金材料在冲压过程:一般厂家可以精确到0.05MM,我们将公差规定为:第三节:硅胶类硅胶类(SILICON)材质及弹性体(TPU) 材质,此两类都属软体,延展性较大,所以其尺寸精度较难控制.SILICON类: 我们一般要求公差为±0.1MMTPU类:此类为注塑模工艺, 重要尺寸公差要求为:±0.05MM,次要尺寸为±0.1MM第四节:FOAM材质类这类材质延展性大,质软,易变形.其变型量与其密度有关.密度为一般时,其收缩量为30%到80%. 密度大时也有30%的收缩量.所以在设计中,根据所产生的作用,而提出一个变形量.但厂家可以在原始尺寸上采取±0.2MM的公差喇叭网、蜂鸣器网等材质的未注尺寸公差一般为±0.1MM。
手机内部结构简介
手机内部结构简介现代社会，手机成为了人们日常生活中必不可少的工具，它内部的结构设计与电子技术的发展密不可分。
本文将从硬件和软件两个方面简要介绍手机的内部结构。
一、硬件结构简介1. 主板：手机的主板是整个硬件结构的核心，负责控制和管理各个组件之间的通信和运行。
主板上集成了中央处理器（CPU）、内存、存储芯片等重要部件。
2. 中央处理器（CPU）：CPU是手机的大脑，负责执行各种指令和计算任务。
它的性能和核数决定了手机的整体运行速度和效能。
3. 内存：手机的内存主要分为运行内存（RAM）和存储内存（ROM）。
运行内存用于暂时存储正在运行的程序和数据，而存储内存则用于存储用户的应用程序、照片、音乐等数据。
4. 存储芯片：手机的存储芯片也是至关重要的部件，负责长期保存用户的数据。
目前市场上常见的存储芯片有eMMC和UFS，后者具有更高的传输速度和可靠性。
5. 电池：手机的电池提供电源供应，保证手机能够正常运行。
随着技术的发展，手机电池的容量和充电速度也在不断提升。
6. 屏幕：手机的屏幕是用户主要的视觉交互界面，目前市场上常见的屏幕类型有液晶显示器（LCD）、有机发光二极管（OLED）等，它们有着不同的特点和优势。
7. 摄像头：如今的手机摄像头性能越来越强大，已不仅仅用于拍照，还能够进行人脸识别、增强现实等功能。
它由感光器件和镜头组成，能够捕捉图像并将其转化为数字信号。
8. 传感器：手机内部还配备了多种传感器，如加速度传感器、陀螺仪、光线传感器等。
这些传感器能够感知手机的运动、周围的环境，为用户提供更多的交互方式和功能。
二、软件结构简介1. 操作系统：手机的操作系统负责管理手机的硬件和软件资源，提供用户界面和各种应用程序的运行环境。
目前市场上常见的手机操作系统有iOS、Android、Windows Phone等。
2. 应用程序：用户可以根据需求安装各种应用程序，如社交媒体、游戏、办公工具等。
这些应用程序通过操作系统和硬件来实现各种功能和服务。
三防手机结构设计参考
三防手机结构设计参考三防手机，指的是具备防水、防尘和防摔能力的手机。
在设计三防手机的结构时，需要考虑到手机的整体密封性、材料的选择和强度的增强等方面。
以下是三防手机结构设计的一些参考。
首先，对于防水功能的设计，可以采用双重密封结构。
手机外壳和内部电路板之间设置一层O型密封圈，防止水分渗透进入手机内部。
同时，在电池盖和充电口等关键部位设置密封胶圈，确保水分无法进入手机内部。
另外，可以在外壳上设置防水指示标志，当指示标志变色时，提示用户是否需要更换密封圈，以保证手机的防水性能。
其次，防尘功能的设计可以采用滤网和防尘塞。
在手机的摄像头、扬声器等开口部位，可以设置与滤网相连的进气管道，防止灰尘和细颗粒物进入手机内部。
同时，在USB接口、耳机插孔等外部接口处设置防尘塞，当外部接口未使用时，可以插入防尘塞，阻止灰尘进入手机内部。
再次，防摔功能的设计需要考虑到手机整体结构的强度和抗冲击能力。
可以选择使用高强度的材料，如铝合金或钛合金作为手机外壳，增加手机的抗压能力。
此外，可以在手机外壳四角设计凸起的缓冲区域，当手机受到撞击时，缓冲区域可以吸收部分冲击力，减小对内部电路的影响。
同时，在电池盖和手机边框处设置防摔垫，增加手机的抗摔性能。
此外，在三防手机的设计中，还需要考虑到操作便捷性和人机工程学。
保证手机操作按键的灵活度和按键的防尘防水功能，使用适合手部操作的按键形态和布局等。
另外，还可以在手机外壳上设置防滑纹理，增加握持手机的稳定性，同时也可以考虑在背面设计防滑材料，防止手机在使用过程中意外滑落。
综上所述，三防手机的结构设计需要综合考虑防水、防尘和防摔能力。
采用双重密封结构、防尘滤网和防尘塞等方式保证手机的密封性能和防尘能力。
通过采用高强度材料、设计缓冲区域和防摔垫等方式增强手机的抗冲击能力。
同时，还需要考虑到操作便捷性和人机工程学，提供方便的用户体验。
通过以上设计要点的考虑，可以设计出更加耐用和实用的三防手机。
手机设计指引-侧键结构设计
手机设计指引-侧键结构设计结构部标准设计说明—— (SIDE_KEY)1.概述本文件描述了结构部员工在设计中需要大家遵守的规范。
2.目的设计产品时有相应的依据，保证项目开发设计过程中数据的统一性，互换性，高效性。
提高工作效率。
3.具体内容（1）.功能描述：在侧键按动的过程中，推动side_key_switch（或side_key_metaldome）到一定的行程（一般为0.2mm），从而达到使side_key_switch（或side_key_metaldome）电路导通的目的。
（2）.装配关系（与周边器件）：B A S E R E A R H S GS ID E_K E Y_R U B B E R S ID E_K E Y图1：SIDE_KEY装配分解状态示意图SIDE_KEY与SIDE_KEY_RUBBER通过胶水(通常为UV胶或瞬干胶)粘连在一起形成一个组件，胶水的厚度在0.05mm左右。
为了便于装配，一般先将SIDE_KEY组件装到HSG上，再组装PC 板。
SIDE_KEY与周边器件装配尺寸设计注意事项：侧键连接器分两种： SIDE_KEY_SWITCH和SIDE_KEY_FPCI．SIDE_KEY _SWITCH(常用的是CITIZEN的LS10N2T,详细尺寸以及SPEC，请见SIDE_KEY_SWITCH)图2：SIDE_KEY与SIDE_KEY_SWITCH及HSG装配尺寸图a.SIDE_KEY与HSG周边的间隙尺寸（A）为0.1mm,间隙尺寸过小，容易卡键；间隙尺寸过大则配合过松，影响外观且易上下摆动；b.SIDE_KEY与HSG的装配间隙（B）可保留0.05mm空间;c.SIDE_KEY外侧与HSG距离( C )应大于0.6mm,尺寸过小，手感不好，d.SIDE_KEY_RUBBER导电柱与SIDE_KEY_SWITCH的装配间隙（D）控制在0.05－0.1mm之间。
若间隙过大，按动时侧键容易下陷，手感不好；间隙过小，难装配且不利于后期调整；e.SIDE_KEY_SWITCH（或SIDE_KEY_METALDOME）的行程一般为0.20mm；f.SIDE_KEY_RUBBER与HSG的装配避让间隙（E）应保证在0.4mm以上，因SIDE_KEY_SWITCH的行程为0.2mm,若避让间隙过小，会造成侧键按不到底，影响按键功能。
手机整机结构设计规范
手机整机结构设计规范手机结构配合间隙设计规范(版本V1.0)变更记录目录变更记录………………………………………………………………………………………………………………目录………………………………………………………………………………………………………………………前沿………………………………………………………………………………………………………………………第一章手机结构件外观面配合间隙设计…………………………………………………………1.1镜片(lens) ……………………………………………………………………………………………….1.2按键(keys) ……………………………………………………………………………………………….1.3电池盖(batt-cover) …………………………………………………………………………………..1.4外观面接插件(USB.I/O等) ……………………………………………………………………..1.5螺丝塞……………………………………………………………………………………………………… 1.6翻盖机相关…………………………………………………………………………….……………….1.7滑盖机相关…………………………………………………………………………….………………. 第二章手机机电料配合间隙设计……………………………………………………………………2.1听筒(receiver)…………………………………………………………………….…………………..2.2喇叭(speaker)…………………………………………………………………….……………………2.3马达(motor)…………………………………………………………………….………………………2.4显示屏(LCM)…………………………………………………………………….…………………….2.5摄像头(camera)…………………………………………………………………….…………………2.6送话器(mic)…………………………………………………………………….………………………2.7电池(battery)…………………………………………………………………….……………………2.8 USB/IO/Nokia充电器……………………………………………………….……………………..2.9 连接器……………………………………………………….……………………..……………………2.10卡座……………………………………………………….………………………………………………2.11灯(LED)…………………………………………………………………….……………………………2.12转轴…………………………………………………………………….…………………………………2.13滑轨…………………………………………………………………….…………………………………前沿随着公司的不断发展,设计队伍的不断壮大,新机型越来越多,为了避免以往错误的再次发生,提高前端设计统一性、高效性,总结了以后设计经验,模具生产制造,生产线装配生产中案例经验,希望在大家设计时能给予参考.由于人员及接触面有限,难免有遗漏和不完善之处,希望大家能及时指出并反馈我归纳更新.相信在大家的共同努力下(HQ)的High Quality能更好的体现,推出更多的精品项目.1.1 镜片(lens):1).lens 是平板切割: A=B=0.07mm;2).lens 是注塑:A=B=0.1mm;3).壳料皮革漆:A=0.15mm;备注: lens与按键直接接触: B尺寸按照按键间隙设计.图1.1.1 图1.1.2图1.1.3 图1.1.4 备注:不建议图1.1.4设计,因为镜片高出壳体容易磨花.1.2 按键:1).主按键:A).按键四周与壳间隙0.15mm;B).键帽之间间隙0.15mm;C).导航键外框周圈间隙0.20mm;OK键周圈间隙0.15mm;D).键帽高出壳A=0.3~0.4mm;导航键高出功能键键帽B=0.5mm.图1.2.1 图1.2.22).侧按键:A).侧按键与壳周圈间隙0.12mm.B).侧按键高出壳料A=0.4~0.5mm; PowerKey时,A=0mm.图1.2.3 图1.2.41.3 电池盖:1).电池盖与壳间隙:A=B=0.05mm;2).电池盖表面与壳表面间隙:C=0mm.若电池盖为金属时,C=-0.05mm.即金属电池盖比壳小0.05mm.图1.3.11.4外观面接插件(USB.I/O等):1). 一般客户USB和耳机口与壳间隙A=B=0.2mm; 品牌客户耳机口与壳间隙 A=0.15mm.图1.4.11.5螺丝塞(Screw_cover):1).螺丝塞为Rubber时,与壳间隙0.0mm.图1.5.12). 螺丝塞为P+R时: A=0.05mm.1.6.1翻盖BC壳间隙:A=0.3~0.4mm.图1.6.11.6.2翻盖转轴轴肩配合间隙:图1.6.2-1图1.6.2-2 局部放大1.7.1滑盖BC壳间隙: A=0.3mm.2.1听筒(receiver)检查列表:1. 检查spec ,确认3D 是否与spec 一致;2. receiver 前音腔必须密封;3. receiver 出音面积需≧3.0mm2;跑道型出音孔宽≧W0.6mm;圆形出音孔≧∮1.0mm;4. receiver 需设计拆卸槽,建议宽度W1.5mm 以上,并设计到底部;5.receiver 间隙配合:四周间隙单边0.1mm,工作高度0配;6. 若receiver 装配在金属壳内,则弹片根部必须做避让,防止短路;7. 引线式receiver 需注意理线空间;2.1.1前音腔必须密封:2.1.2 出音孔设计: 出音面积需≧3.0mm22.1.3拆卸槽设计:2.1.4间隙配合设计:2.1.5装配金属壳时,弹片避让 : 2.1.6 (预留)2.2喇叭(speaker)检查列表:1. 检查spec ,确认3D是否与spec一致;2. spk前音腔必须密封;3. spk前音腔高度≧0.3mm;超大喇叭前音腔1.0mm(具体参照spec);4. spk出音孔面积需比spk发声面积≧15%,音乐手机需≧18%;5.spk间隙配合:四周间隙单边0.1mm,工作高度0配;6. 引线式spk 需注意理线空间;2.2.1前音腔必须密封,前音腔高度0.3mm(超大喇叭H1.0mm):2.2.2 Spk配合间隙:2.2.3出音孔面积:2.3马达(motor)检查列表:1. 检查spec ,确认3D 是否与spec 一致;2. spk 前音腔必须密封;3. spk 前音腔高度≧0.3mm;超大喇叭前音腔1.0mm(具体参照spec);4. spk 出音孔面积需比spk 发声面积≧15%,音乐手机需≧18%;5.spk 间隙配合:四周间隙单边0.1mm,工作高度0配;6. 引线式spk 需注意理线空间;2.3.1装配方向: 双面胶粘贴支架上,泡棉朝上2.3.2 配合间隙: 1).扁平型:2).半圆柱型(包括焊线/弹片式):备注: 选用半圆柱型,避免使用全圆柱型.3).SMT 型:2.3.3 (预留)半圆型2.4显示屏(LCM):检查列表:1.检查spec ,确认3D是否与spec一致;2. LCM配合间隙设计;3.壳料开口设计和LENS丝印设计;2.4.1 LCM配合间隙设计:LCM的4边(塑胶或金属屏蔽框)与定位槽间隙0.1mm;LCM定位槽4个角落设计避让槽:L 2.0*W0.2mm4个角落避让槽设计避让槽设计0.5mm2)Z 方向:2.4.2壳料开口设计和LENS 丝印设计:2.4.3 (预留)2.5摄像头(Camera):检查列表:1.检查spec ,确认3D 是否与spec 一致;2.摄像头配合间隙设计;3.壳料开口设计和LENS 丝印设计; 2.5.1配合间隙设计:定位原则: 必须使用摄像头底部基座定位,不可以用头部圆形花瓣定位(不同供应商头部花瓣尺寸会略有差异). 1).定位尺寸:2)定位筋骨形式:2.5.2 壳料开口及lens丝印设计:2.6送话器(Mic):检查列表:1.检查spec ,确认3D 是否与spec 一致;2.MIC 配合间隙设计;2.6.1 MIC 选型:1).目前整机都建议选择半包或全包式MIC; 2).目前半包式MIC 尺寸如下图:2.6.2 MIC 配合间隙设计: 径向间隙0.05mm;厚度方向与壳体0配合;1). MIC 竖放:建议做成如下形式: 壳体上对应MIC 本体焊盘做避让单边0.3mm 以上.2).MIC 横放:2.6.3 MIC备注:注意开孔位置:避免开在单个键帽内部.2.6.4 结构部分MIC 常见问题: 1).MIC 回声;A. 如果是主叫有回音的话，可以调节音频参数中的STMR 可以改善如果是被叫有回音的话，可能是你的结构做的不合理，像MIC 和REC 在同一平面形成了回声腔体或者是REC 和MIC 中的一个不密闭，在手机内部形成了回声的腔体；产生通话回音的原理是在直板手机中，受话器和麦克风都在一个机壳里面，而且是连通的。
手机机壳结构
手机机壳结构注意：从下往上看fireblue斑竹能不能上个附件（三维图）让咱们，也长进长进！先谢了！ycgyz4134向各位大虾学习lockfire所谓换壳，是指利用塑胶的弹性，制作一些快拆卡勾而已。
xiaodu没看懂！wxq830斑主给一分吧再贴两个我设计的!wxq830 2wxq830我设计的feiyang1978观摩学习中异想天开在学习liuzhiping哈哈，可以了，我是个菜鸟，请多多指教。
liuzhiping moto i205liuzhiping我想贴长图上去，怎么贴不上？谁能告诉我怎么贴？liuzhiping moto i205luckycyber想认识linda MM 怎么联系？无名小辈不懂就只能顶了：）simba不错的地方啊：）ningzhen有没有注意到ALCATEL T512,后盖可以拆,前盖参考NOKIA 8250 前盖,零件固定在中间金属架上,按键更容易啦!godmast期待有高手，来个完整的设计！想学学no1zh007收益不少,谢了!panhaiping谁有:NOIKIA8855的结构图?很不错!jiang_wen1期待出现好的设计，让我好好学习学习7期待有一天,能吐一颗象牙lus20学习,学习,再学习.........TANK采用一些电池盖的结构设计采用放对位置后平推,锁紧采用两端和中间用簧片或塑料变形的形式,否则可能通不过严格的跌落实验,但不可果foxconngwj手机结构的社几要loosson在观望中。
bbk_hk期待出现好的设计，让我好好学习学习newwonder顶一顶yycadre现在很忙下次再做。
另外，向每个人学习tiger_gxh linda:还记得sunny那个v60不?用时间久了,漆掉了就很不好看了,可是翻盖的结构外壳不好替换,怎么办?这才是亟待解决的问题,最主要tiger_gxh linda妹妹,你有没有见过3310的结构,估计是最简单的手机结构了,又好做!那个就是平推的结构,看上去给人一种不牢固的感觉,可是装上YuYong6801解脱的正确用法应该是：用右手拇指和食（中）指向内扣压上盖使塑料变形，同时向上移动使上下盖分离。
手机结构设计总结
结构设计注意事项z PCBA-LAYOUT及ID评审是否OKz标准件/共用件z内部空间、强度校核：z根据PCBA进行高度，宽度（比较PCBA单边增加2.5~~3.0,或按键/扣位处避空）与长度分析。
z装配方式，定位与固定；z材料，表面工艺，加工方式，z成本，周期，采购便利性；塑料壳体设计1．材料的选取ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受到冲击，不承受可靠性测试中结构耐久性测试的部件），如手机内部的支撑架(Keypad frame，LCD frame)等。
还有就是普遍用在要电镀的部件上（如按钮，侧键，导航键，电镀装饰件等）。
目前常用奇美PA-727，PA757等。
PC+ABS：流动性好，强度不错，价格适中。
适用于绝大多数的手机外壳，只要结构设计比较优化，强度是有保障的。
较常用GE CYCOLOY C1200HF。
PC：高强度，贵，流动性不好。
适用于对强度要求较高的外壳（如翻盖手机中与转轴配合的两个壳体，不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等，目前指定必须用PC材料）。
较常用GE LEXAN EXL1414和Samsung HF1023IM。
在对强度没有完全把握的情况下，模具评审Tooling Review时应该明确告诉模具供应商，可能会先用PC+ABS生产T1的产品，但不排除当强度不够时后续会改用PC料的可能性。
这样模具供应商会在模具的设计上考虑好收缩率及特殊部位的拔模角。
上、下壳断差的设计：即面刮（面壳大于底壳）或底刮（底壳大于面壳）。
可接受的面刮<0.15mm,可接受底刮<0.1mm，尽量使产品的面壳大于底壳。
一般来说，面壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大，一般选0.5%。
底壳成型缩水较小，所以缩水率选择较小，一般选0.4%，即面壳缩水率一般比底壳大0.1%。
即便是两件壳体选用相同的材料，也要提醒模具供应商在做模时，后壳取较小的收缩率。
