(σ-δ) adc工作原理
(σ-δ) adc工作原理
(σ-δ) ADC是一种模数转换器，全称为Sigma-Delta模数转换器。
它的工作原理是通过对输入信号进行高速取样，并利用高速数字信号处理技术，将模拟信号转换为数字信号。
Sigma-Delta ADC 的工作原理可以从以下几个方面来解释：
1. 模拟信号输入，首先，模拟信号被输入到Sigma-Delta ADC 的输入端。
这个模拟信号可以是来自传感器、放大器、滤波器等外部电路的输出信号。
2. 量化和采样，Sigma-Delta ADC对输入信号进行高速取样和量化。
它以高速的采样率对输入信号进行采样，并将采样值转换为数字形式。
3. Sigma-Delta调制，接下来，ADC使用Sigma-Delta调制技术，将采样到的模拟信号转换为高速的1比特数据流。
这个过程涉及将模拟信号与一个高频时钟信号进行比较，生成一个1比特的数据流。
4. 数字滤波，接着，ADC使用数字滤波器对1比特数据流进行
处理，以减小高频噪声和提高信噪比。
这个数字滤波器通常是一个低通滤波器，用于去除高频噪声，并将1比特数据流转换为更高精度的数字输出。
5. 数字输出，最后，经过数字滤波器处理后的数据被输出为高精度的数字信号，代表了原始模拟信号的数值。
这个数字输出可以被用于后续的数字信号处理、存储或传输。
总的来说，Sigma-Delta ADC通过高速取样、Sigma-Delta调制和数字滤波等技术，实现了对模拟信号的高精度数字化转换。
它在音频处理、传感器接口、通信系统等领域有着广泛的应用。
adc转换代码的原理
adc转换代码的原理ADC转换代码的原理什么是ADC转换？ADC全称为模数转换器，用于将模拟信号转换为数字信号。
在嵌入式系统中，经常需要将外部传感器的模拟信号转换为可供处理器处理的数字信号，这就需要使用ADC转换。
ADC转换的原理1.ADC转换的基本原理是，通过将模拟信号输入ADC模块，模块内部将模拟信号转换为相应的数字量。
2.在模拟信号输入ADC模块之前，需要对信号进行采样和保持。
采样是指在一定时间间隔内，对模拟信号进行采样，获取离散的采样值。
保持是指在采样完成后，将采样值保持不变，以便进行转换。
3.转换过程中，采用一种称为精确比较器的电路，将待转换的模拟信号与参考电压进行比较。
精确比较器会输出一个与电压大小相关的模拟信号。
4.接下来，转换器采用逐次逼近法，将比较器输出的模拟信号与参考电压进行比较，逐步逼近模拟信号的准确数值。
5.最后，转换器将逼近得到的数字量转换为二进制数字，并输出给处理器进行后续处理。
ADC转换的代码实现步骤1.首先，需要初始化ADC模块，设置转换时钟等参数。
2.接下来，配置引脚，将模拟信号输入到相应的引脚上。
3.使用适当的函数开始ADC转换。
函数会启动ADC转换，并等待转换结束。
4.检查转换是否完成，可以通过轮询的方式检查转换标志位，也可以使用中断来处理转换完成事件。
5.获取转换结果，通过相应的函数获取转换后的数字量。
根据需要，可以对结果进行进一步处理，如将数字量转换为物理量等。
6.重复以上步骤，进行连续的ADC转换或根据需要调整转换参数。
注意事项1.在进行ADC转换时，需要根据具体的ADC芯片和处理器来选择适当的函数和配置。
2.转换的精度和速度受到转换参数和芯片特性的限制，需要根据需求进行权衡。
3.转换过程中，要确保输入引脚和信号源之间的连接正确，以避免噪声和干扰。
结语上述是ADC转换代码的基本原理和实现步骤。
掌握了ADC转换的原理和代码实现，能够有效地处理模拟信号，提高嵌入式系统的性能和稳定性。

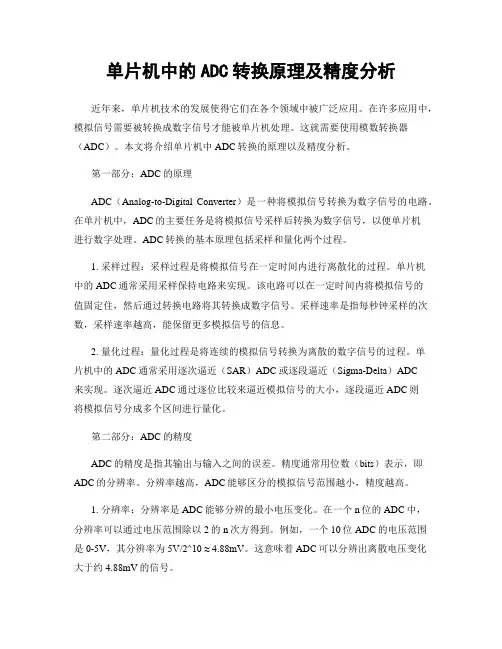

单片机中的ADC转换原理及精度分析
单片机中的ADC转换原理及精度分析近年来，单片机技术的发展使得它们在各个领域中被广泛应用。
在许多应用中，模拟信号需要被转换成数字信号才能被单片机处理。
这就需要使用模数转换器（ADC）。
本文将介绍单片机中ADC转换的原理以及精度分析。
第一部分：ADC的原理ADC（Analog-to-Digital Converter）是一种将模拟信号转换为数字信号的电路。
在单片机中，ADC的主要任务是将模拟信号采样后转换为数字信号，以便单片机进行数字处理。
ADC转换的基本原理包括采样和量化两个过程。
1. 采样过程：采样过程是将模拟信号在一定时间内进行离散化的过程。
单片机中的ADC通常采用采样保持电路来实现。
该电路可以在一定时间内将模拟信号的值固定住，然后通过转换电路将其转换成数字信号。
采样速率是指每秒钟采样的次数，采样速率越高，能保留更多模拟信号的信息。
2. 量化过程：量化过程是将连续的模拟信号转换为离散的数字信号的过程。
单片机中的ADC通常采用逐次逼近（SAR）ADC或逐段逼近（Sigma-Delta）ADC来实现。
逐次逼近ADC通过逐位比较来逼近模拟信号的大小，逐段逼近ADC则将模拟信号分成多个区间进行量化。
第二部分：ADC的精度ADC的精度是指其输出与输入之间的误差。
精度通常用位数（bits）表示，即ADC的分辨率。
分辨率越高，ADC能够区分的模拟信号范围越小，精度越高。
1. 分辨率：分辨率是ADC能够分辨的最小电压变化。
在一个n位的ADC中，分辨率可以通过电压范围除以2的n次方得到。
例如，一个10位ADC的电压范围是0-5V，其分辨率为5V/2^10 ≈ 4.88mV。
这意味着ADC可以分辨出离散电压变化大于约4.88mV的信号。
2. 误差：ADC的输出与输入之间存在一定的误差。
误差通常包括无线性误差、增益误差和偏移误差。
无线性误差是指ADC输出值与输入信号之间的非线性关系；增益误差是指ADC输出值与输入信号之间的放大倍数误差；偏移误差是指ADC输出值与输入信号之间的偏移量误差。
ADC原理及的应用
ADC原理及的应用ADC是模数转换器的缩写，全称为Analog-to-Digital Converter。
它是一种电子设备，用于将连续的模拟信号转换为离散的数字信号。
ADC 的原理基于采样和量化两个核心步骤。
首先，ADC通过采样将模拟信号的连续波形转化为离散的数据点。
采样是指按照一定的时间间隔从模拟信号中选取多个等间隔的样本。
采样的速率被称为采样率，通常以赫兹（Hz）表示。
在采样过程中，ADC会根据采样定理要求，将采样频率至少设置为模拟信号最高频率的两倍，以确保采样数据的准确性。
接下来，ADC将采样得到的离散数据进行量化。
量化是指将每个样本的幅度值映射到一组离散的数值之间。
ADC使用一个量化器来将每个采样点的连续值转换为一个离散的数字表示。
最常见的量化方法是使用二进制表示，即将模拟信号的幅度值量化为二进制数。
量化的精度，也称为分辨率，决定了数字信号的精确程度。
分辨率越高，模拟信号的细微变化将被更准确地转换为数字信号。
ADC在各个领域的应用非常广泛。
以下是几个常见的应用示例：1.数字音频领域：ADC用于将声音信号转换为数字音频，使其能够被数字设备处理和存储。
例如，将模拟音频信号从麦克风或乐器中采样和量化，然后传输到计算机或数字音频设备中进行后续处理和回放。
2.电力系统：ADC在电力系统中用于监测和控制。
例如，用于电能计量，将电压和电流信号转换为数字形式，实现对电力负荷和能耗的测量和管理。
3.通信系统：ADC用于数字通信系统中的模拟信号转换和信号处理。
它可以将模拟信号转换为数字信号，并在数字信号处理器（DSP）中进行数字信号处理，例如滤波、调制解调等。
4.传感器网络：ADC在各种传感器网络应用中起着重要作用。
传感器通过ADC将模拟传感器信号转换为数字信号，然后传输给中央控制系统。
例如，温度传感器、压力传感器、湿度传感器等常用于自动化、环境监测和物联网等应用。
5.医疗设备：ADC被广泛用于医学领域的各种设备中，如心电图机、血压计等。
ADC的原理与应用
ADC的原理与应用什么是ADC？ADC全称是Analog to Digital Converter，即模数转换器，它的作用是将连续的模拟信号转换为离散的数字信号。
ADC的工作原理ADC的工作原理主要包括采样、量化和编码三个步骤。
采样（Sampling）采样是指将连续的模拟信号在一定时间间隔内进行一系列离散点的采集。
采样频率的高低会影响到信号的精度和还原度。
量化（Quantization）量化是指将采样得到的离散信号进行幅度的近似值化，即将信号从连续的模拟值转换为离散的数字代码。
量化的精度取决于ADC的比特数，比特数越高，量化精度越高，数据表示范围越大。
编码（Encoding）编码是指将量化后的离散信号转换为二进制代码，以便于数字系统进行处理和存储。
常用的编码方式有二进制码、格雷码等。
ADC的应用领域ADC广泛应用于各个领域，包括通信、嵌入式系统、音频设备等。
通信领域在通信领域，ADC的主要作用是将模拟的语音信号转换为数字信号进行传输和处理。
例如，在手机通话中，声音被采集、量化和编码后，通过数字信号进行传输，接收方再将数字信号转换为模拟信号进行播放。
嵌入式系统在嵌入式系统中，ADC通常用于采集各种外部传感器的模拟信号。
比如，温度传感器、光照传感器、加速度传感器等，这些传感器输出的信号一般是模拟信号，需要经过ADC转换为数字信号，然后由嵌入式系统进行处理。
音频设备在音频设备中，ADC主要用于音频信号的采集和转换。
例如，麦克风输出的模拟信号经过ADC转换为数字信号后，可以通过数字信号处理器进行音频效果处理、录制、回放等操作。
ADC的选型注意事项在选择ADC时，需要考虑以下几个因素：•采样率：根据采集信号的频率要求选择合适的采样率，防止信号失真。
•分辨率：选用足够的比特数来满足应用的精度要求。
•引脚和接口：考虑ADC的引脚数量和接口类型，确保和系统的兼容性。
•功耗：根据使用环境和要求，选择合适的功耗范围。
模数转换器(ADC)设计及工作原理原理、分类解析
模数转换器（ADC）设计及工作原理、分类解析在仪器仪表系统中，常常需要将检测到的连续变化的模拟量如：温度、压力、流量、速度、光强等转变成离散的数字量，才能输入到计算机中进行处理。
这些模拟量经过传感器转变成电信号（一般为电压信号），经过放大器放大后，就需要经过一定的处理变成数字量。
实现模拟量到数字量转变的设备通常称为模数转换器（ADC），简称A/D。
通常情况下，A/D转换一般要经过取样、保持、量化及编码4个过程。
取样是将随时间连续变化的模拟量转换为时间离散的模拟量。
取样过程示意图如图1所示。
图（a）为取样电路结构，其中，传输门受取样信号S(t)控制，在S(t)的脉宽τ期间，传输门导通，输出信号vO(t)为输入信号v1,而在（Ts-τ）期间，传输门关闭，输出信号vO(t)=0。
电路中各信号波形如图（b）所示。
图1 取样电路结构(a)图1 取样电路中的信号波形(b)通过分析可以看到，取样信号S(t)的频率愈高，所取得信号经低通滤波器后愈能真实地复现输入信号。
但带来的问题是数据量增大，为保证有合适的取样频率，它必须满足取样定理。
取样定理：设取样信号S(t)的频率为fs，输入模拟信号v1(t)的最高频率分量的频率为fimax，则fs与fimax必须满足下面的关系fs ≥2fimax，工程上一般取fs>(3～5)fimax。
将取样电路每次取得的模拟信号转换为数字信号都需要一定时间，为了给后续的量化编码过程提供一个稳定值，每次取得的模拟信号必须通过保持电路保持一段时间。
取样与保持过程往往是通过取样-保持电路同时完成的。
取样-保持电路的原理图及输出波形如图2所示。
图2 取样-保持电路原理图图2 取样-保持电路波形图电路由输入放大器A1、输出放大器A2、保持电容CH和开关驱动电路组成。
电路中要求A1具有很高的输入阻抗，以减少对输入信号源的影响。
为使保持阶段CH上所存电荷不易泄放，A2也应具有较高输入阻抗，A2还应具有低的输出阻抗，这样可以提高电路的带负载能力。
模数转换器ADC0809应用原理
模数转换器ADC0809应用原理模数转换器（Analog-to-Digital Converter，简称ADC）是一种将模拟信号转换为数字信号的电子元件。
在电子领域中，模数转换器有着广泛的应用，其中最常见的就是采集模拟信号，并将其转换为数字信号进行处理。
ADC0809是一种八位分辨率的8通道模数转换器，它可以将输入模拟信号转换为一个八位的二进制数字。
ADC0809的工作原理ADC0809采用了单倍增量逐次比较式ADC，其基本工作原理是，将输入的模拟信号与一个参考电压进行比较，输出相应的数字信号。
具体工作流程如下图所示：___________________________________ ________________________| 时钟||___________________________________________________________________|______________ ________ ________ ________ ________| 输入模拟信号 | | 比较器0 | | 比较器1 | | ...... | | 比较器7 ||_____________| _________ |________| |________| |________| |________|| | || || | ___________ | ___________ | ___________ || |__| |__|__||__|__| |__|| 串—并串—并串—并串—并八个比较结果反相器（INV）| ________ ________ ________|______________________________| 反相器| | 反相器 | | ...... | | 反相器 ||________| |________| |________| |________|| | | || | | || | | |V V V V____ ____ ________ ________ ________| | | | | ...... | | || D0 ~ D7 |_______| D0 ~ D7 |_______| D0 ~ D7 |_______| D0 ~ D7 ||____ _____| |________| |________| |________|| | | || | | || | | || | | || | | |____ ____ ________ ________ ________| | | | | ...... | | || 转换器 | | 转换器 | | ...... | | 转换器 | |____ _____| |________| |________| |________|| | | || | | || | | |V V V V____ ____ ________ ________ ________| | | | | ...... | | || A0 ~ A7 |_______| A0 ~ A7 |______| A0 ~ A7 |_______| A0 ~ A7 ||____ _____| |________| |________| |________| ADC0809采样过程通过时序的序列完成，当转换器满足转换条件时为转换器一个时钟等分周期“CLK R”，其转换过程又称为一次采样，转换结果产生在结束时取样“EOC”有效之后的下一次时钟上升沿ACTIVE EDGE时，由拨动设置开关的方式进行设定（ADDRESS A, B, C, OE）。
delta-sigma adc原理
delta-sigma adc原理Delta-Sigma ADC是一种常用的模数转换器，其原理基于Δ-Σ调制（Delta-Sigma Modulation）。
它应用广泛，特点是可实现高分辨率、低失真和高动态范围的模数转换。
1.简介Delta-Sigma ADC是将模拟信号转换为数字信号的一种技术。
它使用增量调制技术将输入信号转换为脉冲序列，再通过积分器形成模拟信号。
然后通过数字滤波器对模拟信号进行滤波，最后得到输出数字信号。
2.增量调制增量调制是Delta-Sigma ADC的核心部分。
它通过比较输入信号与量化器输出信号的差值，生成Δ-Σ调制的输出脉冲序列。
在增量调制中，使用一个比较器将输入信号与量化器输出信号进行比较。
当输入信号大于量化器输出信号时，比较器输出1；当输入信号小于量化器输出信号时，比较器输出-1。
这样，通过不断比较输入信号与量化器输出信号，就可以得到Δ-Σ调制的输出脉冲序列。
3.积分器在增量调制过程中，由于比较操作是离散的，会导致增量调制的输出脉冲序列带有高频成分。
为了消除这些高频成分，需要使用积分器将输出脉冲序列转换为模拟信号。
积分器通过对输出脉冲序列进行积分，得到与输入信号相关的模拟信号。
积分器可以使用电容器和运算放大器等元件来实现。
4.数字滤波器模拟信号经过积分器转换为数字信号后，仍然存在一些高频噪声。
为了滤除这些噪声，需要使用数字滤波器对数字信号进行滤波。
最常用的数字滤波器是低通滤波器，可以通过抽取和重插值的方式实现。
5.数据处理通过数字滤波器滤波后得到的输出数字信号可以用于后续的数据处理。
可以对其进行采样、量化和编码等操作，以得到最终的数字输出结果。
6.优势Delta-Sigma ADC具有以下优势：-高分辨率：通过增量调制和数字滤波器，可以实现较高的分辨率。
-低失真：增量调制和数字滤波器的特性可以降低噪声和失真。
-高动态范围：Delta-Sigma ADC可以实现比较大的动态范围，适用于高精度应用场景。
adc模数转换器原理
adc模数转换器原理模数转换器（ADC）是一种非常重要的电子电路，它可以将模拟信号转换为数字信号，以便电路中的微处理器可以对其进行处理。
随着科技的发展，ADC的性能也在不断提高，可以提供更多功能和性能，以满足不断变化的需求。
本文将重点介绍ADC的工作原理，以及其在现有技术中的应用。
ADC的基本原理是将模拟信号（如模拟电压或电流）转换成数字信号，然后通过串行数据总线将其传送到微处理器其他部分。
ADC的类型主要分为抽样-持续转换（SAR）和按位逐次抽样（S&S）两种，其中SAR类型ADC更加常用。
SAR类型ADC的工作原理主要是将电路中的输入信号反复地采样，并使用内部电压参考或外部电压参考进行比较，以确定最终输出值。
采样率和参考电压是控制转换精度的关键因素，采样率越高，参考电压越精准，最终转换的精度就越高。
此外，随着科技的发展，ADC的性能也在不断提高。
近年来，ADC 技术可以实现多种性能，如低功耗、高动态范围、高采样率和高精度等功能。
通过不断的技术进步，ADC已经可以用于传感器、医疗影像、音频应用、声纳应用、无线通信和军事应用等多个领域。
最后，ADC技术也取得了很大的发展，能够为上述应用提供更优质的服务。
例如，最新的ADC技术可以实现低功耗、高转换速率和极高的精度，以满足当今快速变化的应用需求。
综上所述，ADC模数转换器是一种关键电路，它可以将模拟信号转换为数字信号，以便电路中的微处理器可以对其进行处理。
它的原理是采样-持续转换，依靠内部或外部参考电压进行比较，以确定最终输出值，并可用于多种应用场合，比如传感器、音频应用等。
由于技术的不断进步，ADC可以实现低功耗、高转换速率和极高的精度，以满足现有应用的需求。
adc模数转换器原理
adc模数转换器原理模数转换器（ADC）是一种电子设备，它可以将模拟信号转换成数字信号。
它是一种把模拟信号转换成数字系数的技术，它主要应用在测量、仪器仪表和计算机等领域。
ADC可以将模拟信号（电压或电流）转换成数字信号。
ADC由一组电路组成，它可以将一个模拟量转换成一组数字。
ADC的研究历史可以追溯到机器数字技术的早期，直到有可能的研究者开始提出不同的模拟/数字转换器（ADC）设计概念。
现代ADC 可以追溯到1907年，当时广为人知的英国物理学家Sir Oliver Lodge 提出了一种模拟/数字转换器，它可以将模拟信号转换成数字信号。
常见的ADC通常包括模拟前端、采样持续系统和数字控制环节。
模拟前端过滤有效信号，以帮助维持模拟输入的频率，而采样持续系统使用所谓的“咆哮器”（Ramp Generator）来测量模拟输入的平均电平，而数字控制环节则使用电路来得出最终的数字序列。
此外，一些采用复杂技术的ADC还可能包括多种数字前端，以便在低速率下获得更高精度的测量结果。
ADC技术的发展也使ADC能够以较高的速度工作，这种技术就是多维ADC。
多维ADC的好处是：它可以在一个时钟周期内进行多路信号采样，并且在测量中可以获得更高的精度.多维ADC对应用非常有用，因为它可以提供更高的精度和更快的采样延迟。
除了多维ADC之外，还有另一种类型的ADC，即“混合信号ADC”。
该技术可以将模拟部分转换成数字信号，从而实现特定类型的信号处理，混合信号ADC通常由两个独立的子系统组成：数字信号处理子系统和ADC子系统。
数字信号处理子系统可以实现信号的初始处理，而ADC子系统则可以将模拟信号转换成数字信号，以便进行更精确的处理。
总的来说，ADC模数转换器可以满足各种应用场合的需求，它在测量、仪器仪表和计算机等领域均有广泛的应用。
此外，ADC技术的不断进步也使得它具有更高的精度和速度，能够满足多种不同的应用需求。
adc的种类工作原理和用途
adc的种类工作原理和用途ADC（Analog-to-Digital Converter）即模数转换器，是一种电子设备，用于将连续的模拟信号转换成离散的数字信号。
ADC在现代电子设备中得到了广泛的应用，下面将详细介绍ADC的种类、工作原理和用途。
一、ADC的种类根据其工作原理和结构，ADC可以分为以下几种主要类型：1. 逐次逼近式（Successive Approximation）ADC：逐次逼近式ADC 采用逼近法对输入模拟信号进行逐级逼近，最终得到一个数字输出。
它通过与模拟输入进行比较，并根据比较结果逐步逼近输入信号的真实值。
逐次逼近式ADC是一种广泛应用的ADC类型，具有较高的转换速度和较低的功耗。
2. 并行式ADC（Parallel ADC）：并行式ADC将模拟信号按位数进行分割，每个位数均通过特定的电路进行转换，最后将结果合并成一个完整的数字输出。
并行式ADC具有较高的转换速度，但由于其需要大量的电路，使得成本和功耗较高。
3. 逐次逼近型逐次逼近系统（Pipeline ADC）：逐次逼近型逐次逼近系统采用多级的逐次逼近ADC进行串联，以提高整个系统的转换速度。
每个电路将输入信号一次逼近一位，并将逼近结果传到下一级，直到最终得到完整的数字输出。
逐次逼近型逐次逼近系统ADC具有较高的转换速度和较低的功耗，广泛应用于高速数据转换领域。
4. Sigma-Delta ADC：Sigma-Delta ADC采用了过采样和噪声整形的技术，通过对输入信号进行高速取样，然后通过滤波器和数字处理器来获取高精度的输出。
Sigma-Delta ADC具有较高的转换精度和动态范围，常用于音频和通信等领域。
二、ADC的工作原理ADC的工作原理主要是将模拟信号经过一系列的步骤转换成数字信号。
以下是一般ADC的工作流程：1.采样：将模拟信号在采样保持电路中进行取样，将连续的模拟信号转换为离散的样本。
2.量化：将采样后的模拟信号转换为相应的数字数值。
ADC及DAC的名词解释
ADC及DAC的名词解释在现代科技发展的浪潮中，ADC和DAC这两个名词经常出现在我们的视野中。
它们分别代表着模数转换器（Analog-to-Digital Converter）和数模转换器（Digital-to-Analog Converter）。
今天，让我们一起来深入了解这两个名词的含义和应用。
一、ADC的名词解释ADC，全称为模数转换器，是一种将模拟信号转换为数字信号的设备。
模拟信号是连续变化的信号，而数字信号是离散的、通过二进制代码表示的信号。
ADC的主要功能就是将采样的模拟信号转换为数字信号，使得计算机或其他数字设备能够处理和分析这些信号。
ADC的工作原理可以简单描述如下：首先，ADC对输入的模拟信号进行采样，即在一段时间内对信号进行周期性的测量。
接着，对每个采样值进行量化，将其转换为数字形式。
最后，经过编码和处理，数字信号被发送到计算机或其他设备进行处理和分析。
ADC广泛应用于各个领域。
在音频设备中，ADC将声音信号转换为数字信号，使得我们能够通过电脑、手机等设备收听和录制音频。
在医疗仪器中，ADC将生物电信号转换为数字信号，帮助医生进行诊断和治疗。
在工业控制系统中，ADC用于采集各种传感器产生的模拟信号，实现自动控制和监测。
二、DAC的名词解释DAC，全称为数模转换器，是一种将数字信号转换为模拟信号的设备。
与ADC相反，DAC的主要功能是将计算机或其他数字设备产生的数字信号转换为可以用于驱动音频、视频等模拟设备的模拟信号。
DAC的工作原理可以简单描述如下：首先，DAC接收到来自计算机或其他数字设备产生的数字信号。
然后，通过解码和处理，将这些数字信号转换为模拟信号。
最后，模拟信号被放大，以便能够驱动扬声器、显示器等设备。
DAC的应用范围也非常广泛。
在音频设备中，DAC将数字音频信号转换为模拟音频信号，使我们能够欣赏到高质量的音乐。
在视频设备中，DAC将数字视频信号转换为模拟视频信号，实现高清影像的播放。
adc的工作原理和应用
adc的工作原理和应用1. adc的概述ADC（模数转换器）是一种重要的电子设备，用于将模拟信号转换为对应的数字信号。
它的工作原理是通过采样和量化来实现。
2. adc的工作原理ADC的工作原理可以分为四个步骤：采样、保持、量化和编码。
2.1 采样采样是将连续的模拟信号转换为离散的数字信号。
ADC通过一定的时间间隔对模拟信号进行采样，获取连续信号的一个个离散样本。
2.2 保持保持是将采样得到的模拟信号样本保持在一个恒定的级别上，以使其能够被稳定地量化。
2.3 量化量化是将保持的模拟信号样本转换为对应的数字数值。
ADC将连续的模拟信号分成多个离散的级别，并将信号样本与这些级别进行比较，得到相应的数字数值。
2.4 编码编码是将量化得到的数字数值转换为二进制码。
ADC使用二进制编码来表示每个量化级别对应的数字值，以便于数字信号的存储和处理。
3. adc的应用3.1 信号采集系统ADC在信号采集系统中广泛应用。
它能够将各种模拟信号（如声音、光线、温度等）转换为数字信号，供计算机或其他数字设备进行处理和分析。
3.2 通信系统ADC在通信系统中也具有重要作用。
它可以将模拟信号（如语音、视频等）通过数字化转换，便于传输和处理。
同时，ADC也能将数字信号转换为模拟信号，方便模拟设备的连接和使用。
3.3 控制系统ADC在控制系统中的应用越来越广泛。
它可以将传感器采集到的模拟信号转换为数字信号，提供给控制器进行处理和决策。
这样可以实现对各种设备和系统的精确控制。
4. adc的分类和性能指标4.1 分类根据不同的工作原理和用途，ADC可以分为单通道ADC和多通道ADC、并行ADC和逐次ADC等。
4.2 性能指标常见的ADC性能指标包括：分辨率、采样率、信噪比、非线性误差等。
这些指标决定了ADC的精度和性能，对于不同的应用需求可以选择合适的ADC。
5. adc的发展趋势5.1 高精度和高速度随着科技的发展，人们对ADC的要求越来越高，需要具备更高的精度和更快的速度，以满足现代电子设备对数据处理和信号转换的需求。
单片机adc原理
单片机adc原理单片机ADC原理在单片机系统中，ADC（模数转换器）是一个非常重要的模块，它负责将模拟信号转换为数字信号，以便单片机能够对其进行处理。
本文将介绍单片机ADC的工作原理，帮助读者更好地理解这一关键组成部分。
ADC的基本原理是通过取样和量化将模拟信号转换为数字信号。
在单片机系统中，ADC通常由一个模数转换器和一个采样保持电路组成。
模数转换器负责将模拟信号转换为数字信号，采样保持电路则负责在采集信号时对其进行保持，以确保转换的准确性。
在进行ADC转换时，首先需要进行采样。
采样是指对模拟信号进行离散化处理，通常是以一定的频率对信号进行采集。
采样率越高，转换的准确性就越高，但同时也会增加系统的复杂性和功耗。
在采样过程中，模拟信号将被离散化为一系列的采样值。
接下来是量化过程，量化是指将采样得到的信号值转换为一个数字值。
量化的精度通常由ADC的分辨率决定，分辨率越高，转换的精度就越高。
例如，一个8位的ADC可以将信号值转换为256个不同的数字值，而一个12位的ADC可以将信号值转换为4096个不同的数字值。
在进行ADC转换时，还需要考虑参考电压的问题。
参考电压是ADC用来比较模拟信号大小的基准，它通常由单片机系统提供。
正确选择参考电压可以确保ADC转换的准确性和稳定性。
除了以上基本原理外，ADC还有一些常见的类型，如逐次逼近型ADC、Flash型ADC和积分型ADC等。
它们在转换速度、精度和成本等方面有所不同，需要根据具体的应用场景进行选择。
总的来说，ADC在单片机系统中起着至关重要的作用，它的工作原理决定了单片机系统对模拟信号的处理能力。
通过深入了解ADC的工作原理，我们可以更好地设计和优化单片机系统，提高其性能和稳定性。
希望本文能为读者对单片机ADC的理解提供帮助。
delta-sigma adc原理
delta-sigma adc原理Delta-sigma模数转换器（ADC）是一种常用的转换器类型，用于将模拟信号转换为数字信号。
它使用了一种称为delta-sigma调制的技术，可以实现高分辨率和低成本的模数转换。
本文将介绍delta-sigma ADC的工作原理、架构和应用。
一、工作原理1. Delta-sigma调制Delta-sigma调制是一种用于将模拟信号转换为数字信号的技术。
它使用了一个比较器、一个积分器和一个数字滤波器。
比较器用于将模拟信号与一个参考信号进行比较，输出一个脉冲序列。
积分器用于对这个脉冲序列进行积分，得到一个累积量。
数字滤波器则用于对这个累积量进行滤波，以得到最终的数字输出。
2.噪声整形Delta-sigma调制的一个重要特性是噪声整形效应。
由于比较器的不理想性和积分器的存在，信号和噪声会被一起转换为脉冲序列，并紧接着被积分和滤波。
这样，高频噪声被转换成了低频噪声，这使得delta-sigma ADC对噪声更加敏感，可以实现较高的分辨率。
3.过采样Delta-sigma ADC通常会采用过采样的方式进行工作。
过采样是指在采样过程中使用比需要的采样率更高的采样率。
通过对信号进行多次采样，可以提高信号和噪声的比值，进而提高分辨率。
二、架构1.单级和多级Delta-sigma ADC可以分为单级和多级两种类型。
单级delta-sigma ADC一般只包含一个一阶delta-sigma调制器。
多级delta-sigma ADC则包含多个一阶或二阶delta-sigma调制器，并且通常会在不同的频率上进行采样。
多级delta-sigma ADC通常可以实现更高的分辨率和动态范围，但相应地，其复杂度也更高。
2.反馈结构Delta-sigma ADC的基本结构是一个带有反馈的调制器。
这个反馈回路通常以数字形式存在，用于校正系统中的非线性误差和偏移。
反馈结构可以使得delta-sigma ADC的性能更加稳定和准确。
adc的原理和应用
ADC的原理和应用1. ADC简介ADC全称为模数转换器（Analog-to-Digital Converter），是一种电子元件，用于将模拟信号转换为数字信号。
ADC广泛应用于各种领域，如通信、仪器仪表、计算机等。
本文将介绍ADC的工作原理和应用场景。
2. ADC的工作原理ADC的工作原理可以简单地概括为以下三个步骤：2.1 采样ADC首先对模拟信号进行采样。
采样是指将连续时间的模拟信号在一定时间间隔内进行离散化。
常用的采样方法有等间隔采样和不等间隔采样。
采样得到的离散信号将作为ADC的输入信号。
2.2 量化采样得到的离散信号是连续幅值的，而ADC需要将模拟信号转换为数字信号，因此需要对采样得到的信号进行量化。
量化是将连续幅值信号划分为一系列离散值的过程。
常用的量化方法有线性量化和非线性量化。
2.3 编码量化得到的离散信号还需要进一步进行编码，转换为数字信号。
编码的目的是将离散信号表示为一定位数的二进制码。
常用的编码方式有二进制编码、格雷码等。
3. ADC的应用场景ADC作为模拟信号转换为数字信号的关键元件，在众多领域中发挥着重要的作用。
以下列举了ADC的一些常见应用场景。
3.1 通信领域在通信领域中，ADC被广泛应用于音频和视频信号的处理。
例如，将模拟音频信号转换为数字音频信号以便于传输和处理，这是数字音频设备如MP3播放器和移动电话中的常见应用。
3.2 仪器仪表ADC在仪器仪表领域中也有着广泛的应用。
例如，使用ADC测量温度、压力等物理量，并将其转换为数字信号进行处理和显示。
ADC在示波器、多用途测试仪等仪器上的使用可以实现更精确的测量和数据处理。
3.3 控制系统在控制系统中，ADC常用于将模拟传感器信号转换为数字信号，用于实时监测和控制。
例如，将温度传感器测得的模拟信号转换为数字信号后，通过控制系统进行温度控制。
3.4 计算机ADC在计算机硬件中也扮演着重要的角色。
例如，计算机中的音频接口可以将模拟音频信号转换为数字信号，以便计算机进行录音和播放。
单片机数模转换原理
单片机数模转换原理
数模转换是指将数字信号转换为模拟信号的过程。
在单片机中，数模转换一般是通过使用模数转换器（ADC）来实现的。
下
面介绍数模转换的原理。
1.采样：数模转换的第一步是采样，即将模拟信号按照一定频
率进行测量和记录。
采样频率决定了信号的最高频率分辨率，一般使用奈奎斯特采样定理来确定采样频率，即采样频率应该是模拟信号最高频率的两倍以上。
2.量化：采样得到的数据是连续的模拟信号，为了将其转换为
离散的数字信号，需要对其进行量化。
量化是指将连续的模拟信号按照一定精度进行离散化的过程，通常使用的是均匀量化。
量化的精度由ADC的分辨率决定，分辨率越高，量化误差越小。
3.编码：量化得到的离散信号是模拟信号的近似表示，因此需
要将其进行编码，使其可以被数字系统处理。
常用的编码方式有二进制编码、格雷码等。
4.输出：经过采样、量化和编码后，模拟信号已转换为数字信号，可以通过输出端口输出给其他数字设备进行进一步处理。
数模转换的原理实质上是将连续的模拟信号按照一定频率进行采样，然后对采样后的数据进行量化和编码，将其转换为离散的数字信号，从而实现数字系统对模拟信号的处理和控制。
aurix adc原理
aurix adc原理
AURIX ADC（模数转换器）原理是将连续的模拟信号转换为离散的数字信号，以便微处理器能够处理和分析。
AURIX ADC采用逐次逼近寄存器（SAR）原理进行模数转换，具有高精度、高速和低功耗等特点。
在AURIX ADC中，模拟信号首先通过输入通道进入转换器。
这些通道具有多路复用功能，可以同时处理多个模拟信号源。
转换器内部的采样保持电路会在特定时刻捕获模拟信号的电压值，并将其保持稳定以供后续转换。
接下来，逐次逼近寄存器开始工作。
它从一个初始值开始，逐步调整其数字输出，使其逼近输入的模拟信号。
通过比较器将寄存器输出的数字值与模拟信号进行比较，根据比较结果调整寄存器的输出。
这个过程会重复进行，直到达到所需的转换精度。
转换完成后，AURIX ADC将结果存储在结果寄存器中。
此时，可以通过中断或轮询等方式将转换结果读取到微处理器中。
微处理器可以对这些数字信号进行进一步的处理和分析，如滤波、计算和控制等。
AURIX ADC还具有多种触发方式，包括软件触发、定时器事件触发和外部事件触发。
软件触发是通过调用驱动程序接口实现AD采集；定时器事件触发则是通过定时器实现AD自动采集；外部事件触发则是通过外部信号触发AD转换。
这些触发方式提供了灵活的采集控制机制，以满足不同应用场景的需求。
总之，AURIX ADC通过逐次逼近寄存器原理实现模拟信号到数字信号的转换，为微处理器提供了处理和分析模拟信号的能力。
其高精度、高速和低功耗等特点使得它在汽车电子、工业控制和嵌入式系统等领域具有广泛的应用前景。
sigma delta adc 和 delta原理
sigma delta adc 和delta原理
Sigma-Delta ADC（模数转换器）和Delta-Sigma ADC 是同一种类型的ADC，两者经常被用作相互替代的术语。
它们的核心思想是通过使用高速时钟以较低的分辨率采样信号，并通过反馈和数字滤波的方式进行数值积累，从而实现对信号的高分辨率采样。
Delta-Sigma ADC（ΔΣADC）的基本原理：
1. Delta模拟部分：Delta-Sigma ADC包含一个Delta模拟部分，用于将输入信号与先前的采样值相比较。
Delta是指输入信号与先前的采样值之间的差异。
2. 积分部分：差异信号被积分，并以高速时钟频率进行采样。
这导致了一个“累积”效应，通过在较低分辨率上累积高频信息，ADC实际上对输入信号进行了超采样。
3. 数字部分：然后，通过一个数字滤波器进行数值处理。
数字滤波器的目的是降低高频噪声，保留低频信号。
4. 反馈：数字部分的输出通过反馈回模拟部分，与输入信号进行比较，继续调整积分过程，以减小差异。
5. 输出：最终，Delta-Sigma ADC输出一个高分辨率的数字信号，其中包含输入信号的信息。
由于Delta-Sigma ADC的工作原理，它对输入信号的变化非常敏感，因此在低频信号的测量上效果非常好。
这种结构使得Delta-Sigma ADC在应对小信号和高精度要求的应用中表现得非常出色，例如音频和精密测量。
总体而言，Sigma-Delta ADC和Delta-Sigma ADC是指同一类ADC，其中Delta模拟部分和数字部分结合使用，以实现高精度、低噪声的信号采样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AD0809应用原理－－很全面的资料1. 0809的芯片说明：ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的C MOS组件。
它是逐次逼近式A/D转换器，可以和单片机直接接口。
（1）ADC0809的内部逻辑结构由上图可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。
多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。
三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。
（2）．引脚结构IN0－IN7：8条模拟量输入通道ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。
地址输入和控制线：4条ALE为地址锁存允许输入线，高电平有效。
当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。
A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。
通道选择表如下表所示。
C B A 选择的通道000IN0001IN1010IN2011IN3100IN4101IN5110IN6111IN7数字量输出及控制线：11条ST为转换启动信号。
当ST上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A /D转换；在转换期间，ST应保持低电平。
EOC为转换结束信号。
当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。
OE为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的数据。
OE＝1，输出转换得到的数据；OE ＝0，输出数据线呈高阻状态。
D7－D0为数字量输出线。
CLK为时钟输入信号线。
因ADC0809的内部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为500KHZ，VREF（＋），VREF（－）为参考电压输入。
2．ADC0809应用说明（1）．ADC0809内部带有输出锁存器，可以与AT89S51单片机直接相连。
（2）．初始化时，使ST和OE信号全为低电平。
（3）．送要转换的哪一通道的地址到A，B，C端口上。
（4）．在ST端给出一个至少有100ns宽的正脉冲信号。
（5）．是否转换完毕，我们根据EOC信号来判断。
（6）．当EOC变为高电平时，这时给OE为高电平，转换的数据就输出给单片机了。
3．实验任务如下图所示，从ADC0809的通道IN3输入0－5V之间的模拟量，通过ADC0809转换成数字量在数码管上以十进制形成显示出来。
ADC0809的VREF接＋5V电压。
4．电路原理图5.程序设计：（1）．进行A/D转换时，采用查询EOC的标志信号来检测A/D转换是否完毕，若完毕则把数据通过P0端口读入，经过数据处理之后在数码管上显示。
（2）．进行A/D转换之前，要启动转换的方法：ABC＝110选择第三通道ST＝0，ST＝1，ST＝0产生启动转换的正脉冲信号 .（3）. 关于0809的计算：ad0809是根据逐位逼近的方法产生数据的。
参考电压为0-5V的话。
以0809八位255的转换精度每一位的电压值为(5-0)/255≈0. 0196V 设输入电压为X则：X-27*0.0196>=0则AD7=1否则AD7=0。
X-26*0.0196>=0则AD6=1否则AD6=0。
X-20*0.0196>=0则AD0=1否则AD0=0。
（27指2的7次方。
26-------20同理）若参考电压为0-1V(1-0)/255≈0.0039V精度自然高了。
可测量范围小了。
1）汇编源程序：CH EQU 30HDPCNT EQU 31HDPBUF EQU 33HGDATA EQU 32HST BIT P3.0OE BIT P3.1EOC BIT P3.2LJMP STARTORG 0BHLJMP T0XORG 30HSTART: MOV CH,#0BCHMOV DPCNT,#00HMOV R1,#DPCNTMOV R7,#5MOV A,#10MOV R0,#DPBUFLOP: MOV @R0,AINC R0DJNZ R7,LOPMOV @R0,#00HINC R0MOV @R0,#00HINC R0MOV @R0,#00HMOV TMOD,#01HMOV TH0,#(65536-4000)/256MOV TL0,#(65536-4000) MOD 256 SETB TR0SETB ET0SETB EAWT: CLR STSETB STCLR STWAIT: JNB EOC,WAITSETB OEMOV GDATA,P0CLR OEMOV A,GDATAMOV B,#100DIV ABMOV 33H,AMOV A,BMOV B,#10MOV 34H,AMOV 35H,BSJMP WTT0X: NOPMOV TH0,#(65536-4000)/256MOV TL0,#(65536-4000) MOD 256MOV DPTR,#DPCDMOV A,DPCNTADD A,#DPBUFMOV R0,AMOV A,@R0MOVC A,@A+DPTRMOV P1,AMOV DPTR,#DPBTMOV A,DPCNTMOVC A,@A+DPTRMOV P2,AINC DPCNTMOV A,DPCNTCJNE A,#8,NEXTMOV DPCNT,#00HNEXT: RETIDPCD: DB 3FH,06H,5BH,4FH,66HDB 6DH,7DH,07H,7FH,6FH,00HDPBT: DB 0FEH,0FDH,0FBH,0F7HDB 0EFH,0DFH,0BFH,07FHEND2）C语言源程序#includeunsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f,0x00};unsigned char dispbuf[8]={10,10,10,10,10,0,0,0}; unsigned char dispcount;sbit ST="P3"^0;sbit OE="P3"^1;sbit EOC="P3"^2;unsigned char channel="0xbc";//IN3 unsigned char getdata;void main(void){TMOD=0x01;TH0=(65536-4000)/256;TL0=(65536-4000)%256;TR0=1;ET0=1;EA=1;P3=channel;while(1){ST=0;ST=1;ST=0;while(EOC==0);OE=1;getdata=P0;OE=0;dispbuf[2]=getdata/100;getdata=getdata%10;dispbuf[1]=getdata/10;dispbuf[0]=getdata%10;}}void t0(void) interrupt 1 using 0 {TH0=(65536-4000)/256;TL0=(65536-4000)%256;P1=dispcode[dispbuf[dispcount]];P2=dispbitcode[dispcount]; dispcount++;if(dispcount==8){dispcount=0;}}3）FPGA实现的程序：（verilog）module AD0809(clk, //脉宽（至少100ns）rst_n,EOC, //约100us后EOC变为高电平转换结束START, //启动信号，上升沿有效（至少100ns）OE, //高电平打开三态缓冲器输出转换数据ALE, //高电平有效，选择信道口ADDA,//因为ADDB,ADDC都接地了，这里只有ADDA为变量DATA,// //转换数据DATA_R);output START,OE,ALE,ADDA;input EOC,clk,rst_n;input[7:0] DATA;output[7:0] DATA_R;reg START,OE,ALE,ADDA;reg[7:0] DATA_R;reg[4:0] CS,NS;parameter IDLE=5''b00001,START_H=5''b00010,START_L=5''b00100,CHECK_END=5''b01000,GET_DATA=5''b10000;always @(*)case(CS)IDLE:NS=START_H;START_H:NS=START_L;START_L:NS=CHECK_END;CHECK_END:if(EOC)NS=GET_DATA;elseNS=CHECK_END;GET_DATA:NS=IDLE;default:NS=IDLE;endcasealways @(posedge clk)if(!rst_n)CS<=IDLE;elseCS<=NS;always @(posedge clk)case(NS)IDLE:beginOE<=0;START<=0;ALE<=0;ADDA<=1;endSTART_H:beginOE<=0;START<=1; //产生启动信号ALE<=1;ADDA<=1;//选择信道口IN0endSTART_L:beginOE<=0;START<=0;ALE<=1;//启动信号脉宽要足够长,在启动的时候ALE要一直有效endCHECK_END:beginOE<=0;START<=0;ALE<=0;endGET_DATA:beginOE<=1; //高电平打开三态缓冲器输出转换数据DATA_R<=DATA;//提取转换数据START<=0;ALE<=0;enddefault:beginOE<=0;START<=0;ALE<=0;ADDA<=0;endendcaseendmodule4）FPGA实现的程序：（VHDL）LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY AD0809 ISPORT( D: IN STD_LOGIC_VECTOR(7 DOWNTO 0); CLK,EOC: IN STD_LO GIC;CLOCK:IN STD_LOGIC;ALE,START,OE,LOCK0: OUT STD_LOGIC;DOUT:OUT STD_LOGIC_VECTOR(6 DOWNTO 0);SEL:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END AD0809;ARCHITECTURE behav OF AD0809 ISTYPE states IS (st0,st1,st2,st3,st4);SIGNAL current_state,next_state:states:=st0;SIGNAL REGL :STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL LOCK :STD_LOGIC;SIGNAL CNT1:STD_LOGIC_VECTOR(0 DOWNTO 0); SIGNAL A :INTEGER RANGE 0 TO 1;SIGNAL LOWDATA:STD_LOGIC_VECTOR(3 DOWNTO 0); SIGNAL HIGHDATA:STD_LOGIC_VECTOR(3 DOWNTO 0); SIGNAL LOWLED7S:STD_LOGIC_VECTOR(6 DOWNTO 0); SIGNAL HIGHLED7S:STD_LOGIC_VECTOR(6 DOWNTO 0); BEGINLOCK0<=LOCK;PROCESS(REGL)BEGINLOWDATA<=REGL(3 DOWNTO 0);HIGHDATA<=REGL(7 DOWNTO 4);CASE LOWDATA ISWHEN "0000" => LOWLED7S<="0111111";WHEN "0001" => LOWLED7S<="0000110";WHEN "0010" => LOWLED7S<="1011011";WHEN "0011" => LOWLED7S<="1001111";WHEN "0100" => LOWLED7S<="1100110";WHEN "0101" => LOWLED7S<="1101101";WHEN "0110" => LOWLED7S<="1111101";WHEN "0111" => LOWLED7S<="0000111";WHEN "1000" => LOWLED7S<="1111111";WHEN "1001" => LOWLED7S<="1101111";WHEN "1010" => LOWLED7S<="1110111";WHEN "1011" => LOWLED7S<="1111100";WHEN "1100" => LOWLED7S<="0111001";WHEN "1101" => LOWLED7S<="1011110";WHEN "1110" => LOWLED7S<="1111001";WHEN "1111" => LOWLED7S<="1110001";WHEN OTHERS => Null;END CASE;CASE HIGHDATA ISWHEN "0000" => HIGHLED7S<="0111111";WHEN "0001" => HIGHLED7S<="0000110";WHEN "0010" => HIGHLED7S<="1011011";WHEN "0011" => HIGHLED7S<="1001111";WHEN "0100" => HIGHLED7S<="1100110";WHEN "0101" => HIGHLED7S<="1101101";WHEN "0110" => HIGHLED7S<="1111101";WHEN "0111" => HIGHLED7S<="0000111";WHEN "1000" => HIGHLED7S<="1111111";WHEN "1001" => HIGHLED7S<="1101111";WHEN "1010" => HIGHLED7S<="1110111";WHEN "1011" => HIGHLED7S<="1111100";WHEN "1100" => HIGHLED7S<="0111001";WHEN "1101" => HIGHLED7S<="1011110";WHEN "1110" => HIGHLED7S<="1111001";WHEN "1111" => HIGHLED7S<="1110001";WHEN OTHERS => Null;END CASE;END PROCESS;PROCESS(CLOCK)BEGINIF CLOCK'EVENT AND CLOCK='1' THEN CNT1<=CNT1+1; END IF;END PROCESS;PROCESS(CNT1)BEGINCASE CNT1 ISWHEN "0" =>SEL<="111"; A<=0;WHEN "1" =>SEL<="110"; A<=1;WHEN OTHERS =>NULL;END CASE;END PROCESS;PROCESS(A)BEGINCASE A ISWHEN 0 =>DOUT<=LOWLED7S;WHEN 1 =>DOUT<=HIGHLED7S;WHEN OTHERS =>NULL;END CASE;END PROCESS;COM: PROCESS(current_state,EOC)BEGINCASE current_state ISWHEN st0=>ALE<='0';START<='0';LOCK<='1';OE<='0';next_state<=st 1;WHEN st1=>ALE<='1';START<='0';LOCK<='1';OE<='0';next_state<=st 2;WHEN st2=>ALE<='0';START<='1';LOCK<='0';OE<='0';IF (EOC='1') THEN next_state<=st3;ELSE next_state<=st2;END IF;WHEN st3=>ALE<='0';START<='0';LOCK<='0';OE<='1';next_state<=st 4;WHEN st4=>ALE<='0';START<='0';LOCK<='1';OE<='1';next_state<=st 0;WHEN OTHERS=>next_state<=st0;END CASE;END PROCESS COM;REG: PROCESS(CLK)BEGINIF(CLK'EVENT AND CLK='1') THEN current_state<=next_state; END IF;END PROCESS REG;LATCH1: PROCESS(LOCK)BEGINIF LOCK='1' AND LOCK'EVENT THEN REGL<=D;END IF;END PROCESS LATCH1;END behav;。
