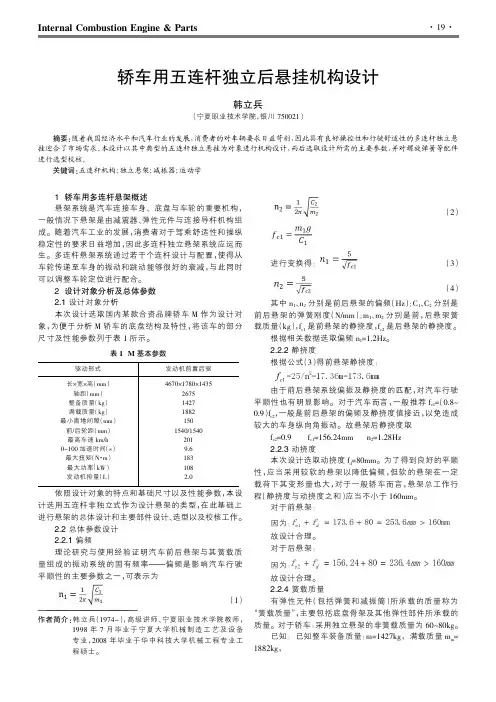

轿车用五连杆独立后悬挂机构设计

轿车用五连杆独立后悬挂机构设计

平顺性的主要参数之一,进行变换得:
其中n1、n2分别是前后悬架的偏频
根据公式3)得前悬架静挠度:
由于前后悬架系统偏振及静挠度的匹配,
因为:
故设计合理。

对于后悬架:
因为:
故设计合理。

簧载质量
——————————————————作者简介:韩立兵(1974-
1998年7
故:
根据《机械设计手册.单行本
式中:
i———弹簧有效工作圈数,先取i=10
工作极限载荷下变形量:
f j———工作极限载荷下弹簧节距:
确定弹簧自由高度:
3.2悬架导向机构设计
根据伸张行程的最大卸荷力F0计算工作缸直径为:
p———工作缸最大压力,
λ———连杆直径与工作缸直径比值,。

110mm,则:
取储油缸直径D c=44mm,壁厚取2mm,材料选
3.4上下横臂长度确定
为了减少悬架占用空间以及提高各杆件的协同作用,
图1市场上某两款车型仪表严重反光情况
图2椭圆的几何特性
性,首先要选择设计麦弗逊式悬架衍生的五连杆悬挂还是双横臂式悬架衍生的,然后根据所选车型对杆件进行设计选材,计算出相关参数后对悬架进行三维建模,使设计可。

某SUV汽车多连杆后独立悬架设计与分析本科毕业论文

某SUV汽车多连杆后独立悬架设计与分析本科毕业论文

某SUV汽车多连杆后独立悬架设计与分析摘要近年来,随着汽车工业的快速发展,人们对汽车的操纵稳定性和乘坐舒适性的要求越来越高,因此对汽车的悬架系统也提出了更高的要求。

多连杆式独立悬架以其综合指标过硬、兼顾操控性和行驶舒适性在内的多种特性受到广大消费者的青睐。

然而多年以来,结构复杂、成本高昂、舒适性较好的多连杆式独立悬架只用于豪华轿车,或少部分定位较高端的中高级别轿车。

伴随着汽车制造技术的不断提升,零部件单位生产成本逐步降低,汽车厂商们开始更多的在低端轿车上装备这种结构复杂、性能优异的悬架,以此来提高车辆在行驶过程中的综合表现,并在同级别车型中形成鹤立鸡群的效应。

我这次设计的奔驰GLK300的悬架系统正是符合大众的需求,采用多连杆式独立悬架。

本次设计的主要内容是:奔驰GLK300SUV的后悬架系统的设计,后悬架采用目前较为流行的多连杆式独立悬架系统。

减振器采用双作用液力减振器,并对其进行参数计算。

对导向机构和横向稳定杆进行结构计算及强度校核。

采用CATIA软件对多连杆式独立悬架的零件进行建模并对悬架进行装配。

同时采用CATIA软件对悬架的性能进行分析,论证悬架系统设计参数的合理正确性。

在这次设计中,采用了性能较好的多连杆式独立悬架系统,虽然多连杆式独立悬架还未广泛应用于中低端轿车,但随着成本的降低,此悬架系统将越来越多的得到使用。

通过CATIA软件对悬架系统的建模及对其进行仿真优化,验证了多连杆式独立悬架的优异性能。

因此,这次设计的悬架系统具有广泛的发展前景。

关键词:多连杆;独立悬架;仿真优化;CATIAA SUV multi-link independent rear suspension of automobiledesign and analysisAbstractIn recent years, with the rapid development of automobile industry, people on the handling stability and riding comfort of the increasingly high demand, so the car's suspension system is also put forward higher requirements. Multi-link independent suspension with its comprehensive index, consideration of different characteristics of excellent handling and ride comfort, favored by the vast number of consumers. However, over the years, complex structure, high cost, comfort good multi-link independent suspension is used only for luxury cars, or a few more high-end positioning in high-grade car. Along with the automobile manufacturing technology continues to improve, spare parts production costs per unit decrease gradually, the automobile manufacturers began more equipment of this structure in the low-end cars complex, excellent performance of suspension, in order to improve the comprehensive performance of vehicles in the process, and the effect of forming in the same stand head and shoulders above others don't models. Suspension system I the design of the Mercedes-Benz GLK300 is in line with the needs of the public, the multi-link independent suspension.The design of the main content is: the design of rear suspension system of the Mercedes-Benz GLK300SUV, rear suspension uses the popular multi-link independent suspension system. Damper adopts double acting hydraulic shock absorber, and parameter calculation of its. The guide mechanism and a transverse stable rod structure calculation and strength check. The components of CATIA software for multi-link independent suspension modeling and assembly of suspension. At the same time were analyzed by CATIA software performance of suspension, reasonable design parameter argumentation suspension system.In this design, the multi-link independent suspension system with better performance, although the multi-link independent suspension is not widely used in the low-end cars, but with lower costs, this suspension system will be more and more use. Through the CATIA software model of suspension system and simulation and optimization of its, verify themulti-link independent suspension performance. Therefore, the design of the suspension system has a broad development prospects.Keywords:Connecting rod;independent suspension ;Simulation optimization;CATIA目录引言 ....................................................................................................................................... - 7 -第1章概述 ..................................................................................................................... - 11 -悬架系统概述 ...................................................................................................................... - 11 -第2章悬架分类及选择................................................................................................. - 14 -2.1 非独立悬架 ................................................................................................................. - 14 -2.2 独立悬架 ..................................................................................................................... - 14 -2.2.1 横臂式悬挂系统 ........................................................................................... - 14 -2.2.2 多连杆式悬挂系统 ....................................................................................... - 15 -2.2.3 纵臂式悬挂系统 ........................................................................................... - 15 -2.2.4 烛式悬挂系统 ............................................................................................... - 15 -2.2.5 麦弗逊式悬挂系统 ....................................................................................... - 15 -2.2.6 主动悬挂系统 ............................................................................................... - 16 -2.3 辅助元件 ..................................................................................................................... - 16 -2.3.1 横向稳定器 ................................................................................................... - 16 -2.3.2 缓冲块 ........................................................................................................... - 17 -第3章悬架参数计算..................................................................................................... - 18 -3.1 参数选定 ..................................................................................................................... - 18 -3.1.1 自振频率 ....................................................................................................... - 18 -3.1.2 悬架刚度 ....................................................................................................... - 18 -3.1.3 悬架静挠度 ................................................................................................... - 18 -3.1.4 悬架动挠度 ................................................................................................... - 19 -第4章弹性元件的设计计算......................................................................................... - 20 -4.1 弹簧中径、钢丝直径、及结构形式 ......................................................................... - 20 -4.2 弹簧圈数 ..................................................................................................................... - 20 -第5章悬架导向机构设计............................................................................................. - 22 -5.1 导向机构设计要求 ..................................................................................................... - 22 -5.2 导向机构的布置参数 ....................................................................... 错误!未定义书签。

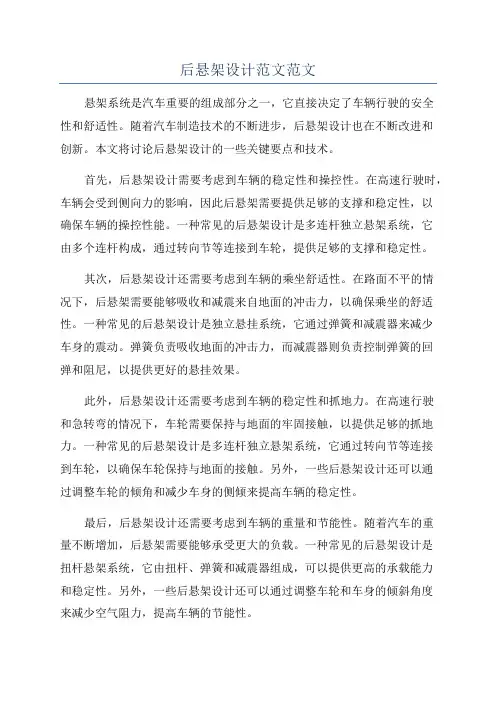

后悬架设计范文范文

后悬架设计范文范文

后悬架设计范文范文悬架系统是汽车重要的组成部分之一,它直接决定了车辆行驶的安全性和舒适性。

随着汽车制造技术的不断进步,后悬架设计也在不断改进和创新。

本文将讨论后悬架设计的一些关键要点和技术。

首先,后悬架设计需要考虑到车辆的稳定性和操控性。

在高速行驶时,车辆会受到侧向力的影响,因此后悬架需要提供足够的支撑和稳定性,以确保车辆的操控性能。

一种常见的后悬架设计是多连杆独立悬架系统,它由多个连杆构成,通过转向节等连接到车轮,提供足够的支撑和稳定性。

其次,后悬架设计还需要考虑到车辆的乘坐舒适性。

在路面不平的情况下,后悬架需要能够吸收和减震来自地面的冲击力,以确保乘坐的舒适性。

一种常见的后悬架设计是独立悬挂系统,它通过弹簧和减震器来减少车身的震动。

弹簧负责吸收地面的冲击力,而减震器则负责控制弹簧的回弹和阻尼,以提供更好的悬挂效果。

此外,后悬架设计还需要考虑到车辆的稳定性和抓地力。

在高速行驶和急转弯的情况下,车轮需要保持与地面的牢固接触,以提供足够的抓地力。

一种常见的后悬架设计是多连杆独立悬架系统,它通过转向节等连接到车轮,以确保车轮保持与地面的接触。

另外,一些后悬架设计还可以通过调整车轮的倾角和减少车身的侧倾来提高车辆的稳定性。

最后,后悬架设计还需要考虑到车辆的重量和节能性。

随着汽车的重量不断增加,后悬架需要能够承受更大的负载。

一种常见的后悬架设计是扭杆悬架系统,它由扭杆、弹簧和减震器组成,可以提供更高的承载能力和稳定性。

另外,一些后悬架设计还可以通过调整车轮和车身的倾斜角度来减少空气阻力,提高车辆的节能性。

综上所述,后悬架设计是汽车制造中关键的一部分,它直接影响着车辆的安全性、舒适性、操控性和节能性。

在设计后悬架时,需要考虑到车辆的稳定性、乘坐舒适性、抓地力、重量和节能性等因素,选择合适的悬架系统和技术。

通过不断创新和改进,后悬架设计可以不断提高,为驾驶者提供更好的驾驶体验。

国产某轿车后悬架系统的设计与建模任务书

国产某轿车后悬架系统的设计与建模任务书

三江学院毕业设计(论文)任务书高等职业技术学院院(系)机械设计制造及其自动化(汽车服务工程)专业论文题目国产某轿车后悬架系统的设计与建模学生姓名张毓丰学号G105152054起讫日期2013.2.25-2013.6.14指导教师姓名(签名)指导教师职称讲师指导教师工作单位三江学院院(系)领导签名下发任务书日期:2013年11月20日题目国产某轿车后悬架系统的设计与建模论文时间2013年11月20日至2014年4月日课题的主要内容及要求(含技术要求、图表要求等)1、悬架系统是乘用车行驶系的重要组成部分,后悬架是该悬架系统的关键部件,是一个有着广泛应用前景的产品。

为了适应我国汽车工业的发展,迫切需要开发适用的更好的悬架系统,开发适用的后悬架系统无疑将产生巨大的经济效益和社会效益,对促进我国汽车工业的发展、增强国产汽车的产品竞争力是非常重要的。

2、本课题全面训练学生的机械零件设计及机构力学计算等方面的能力,涉及产品的结构设计与分析,工程材料的选用等多方面的知识。

学生必须掌握UG、机械设计手册等方面的应用的相关知识。

3、要求完成的成果和相应的技术指标(1)文档3000汉字的英文翻译并附原文;开题报告一份,总字数不少于3000汉字;毕业设计报告(论文)一份,字数不少于10000汉字,符合规范化格式要求。

(2)实物成果(如:图纸、软硬件、产品等)的规格与数量或性能指标要求完成产品的零件图纸和装配图纸的绘制,图质总量为3张A0。

课题的实施的方法、步骤及工作量要求查阅文献,撰写开题报告,提出完成课题的基本思路和方法。

分析轿车悬架系统各类形式的优缺点,确定所要设计的后悬架系统的形式。

完成设计的零件图、装配图。

写出设计说明书。

指定参考文献1.杨妙梁薛志红主编《汽车安全系统结构与维修》中国物资出版社2.彭标兴姚广涛等编《国产轿车构造与维护》北京理工大学出版社3.李卫平编《奥迪轿车构造、使用与维修》中国物资出版社4.董玉文等编译《进口轿车和轻型汽车修理技术规范手册》机械工业出版社5. Joseph J. Knable, David L. Nagreski, Design of a Multilink Independent Front Suspension for Class A Motor Homes[J]. SAE199901-37316. Kikuo Fujita, Noriyasu Hirokawa, Shinsuke Akagi Takanori Hirata. Design Optimation of Muli-link Suspension System for Total Vehicle Handling and Stability[J]. AIAA-98-4787.7. SONG Jian, SHI Lei, “Analysis of Kingpin Axis of Multi-link Front Suspension”, JOURNAL OF HIGHWAY AND TRANSPORTA TION RESEARCH AND DEVELOPMEN,20018. QI Hong-zhong, Lei Yu-cheng, SHEN Hao, “An approximate method to analyze imaginary kingpin axis in five-link suspension systems”, Machinery Design & Manufacture, 20029. H.LOOS and G.DO&& DLBACHER,A Mathematical …Prototype‟ of the Vehicle to Describe Vehicle Handling Behaviour, VSD, V olume 14, 198510. JO&& rnsen Reimpell, Helmut Stoll and J ürgen W.Betzler,The Automotive Chassis,Society of Automotive Engineers,Inc.,2001毕业设计(论文)进度计划(结合自己的课题进行安排和编写)20 年月日-20 年月日完成英文翻译,查阅文献资料,撰写开题报告。

多连杆悬架[实用新型专利]

多连杆悬架[实用新型专利]

专利名称:多连杆悬架
专利类型:实用新型专利
发明人:王亚洲,于巨滨,王宁武,刘腾,闫勇,冯世东,刘跃鹏,夏超,刘峻洁,刘春淼,柏华杰,宋操
申请号:CN201721874964.4
申请日:20171227
公开号:CN207697409U
公开日:
20180807
专利内容由知识产权出版社提供
摘要:本实用新型提供了一种多连杆悬架,包括连接于车辆的车身与副车架之间的转向节,还包括连接于转向节和副车架后横梁之间的后控制臂,后控制臂沿车辆的宽度方向延伸布置;于转向节与副车架的纵梁之间还连接有上下布置的上控制臂和下控制臂,上控制臂和下控制臂均沿车辆宽度方向延伸布置且位于后控制臂前方;纵控制臂沿车辆长度方向延伸布置,其连接于转向节与车身之间。

本实用新型所述的多连杆悬架,结构形式更简单,可为车辆提供被动随动转向功能,具有优良的操控稳定性和良好的舒适性,成本较低,且在车辆使用过程中可降低前轮转向负荷,减少轮胎磨损。

申请人:长城汽车股份有限公司
地址:071000 河北省保定市朝阳南大街2266号
国籍:CN
代理机构:石家庄旭昌知识产权代理事务所(特殊普通合伙)
代理人:雷莹
更多信息请下载全文后查看。

基于整车平台的动力学优化设计研究

基于整车平台的动力学优化设计研究

基于整车平台的动力学优化设计研究
李云霆;刘红领;张慧玉;王昱昕
【期刊名称】《时代汽车》
【年(卷),期】2024()9
【摘要】以整车平台为基础,对其进行动力学优化设计,是现代汽车工程领域的一个重要研究方向。

随着汽车工业的不断发展,市场竞争的加剧,汽车生产商越来越重视提高汽车的性能、安全性和经济性。

在这一背景下,动力系统优化设计成为汽车工程技术人员面临的一个新的挑战与机遇。

通过对整车进行优化设计,可提高整车性能、降低油耗、提高行车安全性、提高驾乘舒适性,进而提高整车的市场竞争力。

【总页数】3页(P103-105)
【作者】李云霆;刘红领;张慧玉;王昱昕
【作者单位】奇瑞汽车股份有限公司
【正文语种】中文
【中图分类】U46
【相关文献】
1.基于Pro-E的曲臂高空作业平台车臂架动力学分析及优化设计
2.基于R-W多体理论的整车动力学仿真平台研究
3.基于Intel MIC平台大规模耗散粒子动力学模拟的设计与优化
4.基于整车动力学的EPS试验平台负载力研究
5.基于ADAMS整车动力学模型的中间支承刚度优化研究
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中级轿车多连杆后悬架设计--------几何学定义(GEOMETRY)二零零七年三月六日序言本文档主要从整车总布置角度出发,在总体概念设计阶段进行悬架的选型、硬点、几何定义设计,从而确定悬架各相关部件的详细结构设计边界和输入信息。

拖曳臂(TRAILING ARM)后悬架优点:•沿Y和Z方向的尺寸较小,因此对于后部车厢布置非常有利,能有较好的空间利用率(尤其是轮罩之间的宽度较大)和容易布置备胎和油箱。

•悬架和车身容易装配•悬架结构简单: 零部件少、容易分装•由于没有衬套,滞后性较小•容易保护后驱Compatibility with traction缺点:•在沿着车身与拖曳臂的旋转轴,拖曳臂的长度和宽度有比较大的杠杆比,因此当存在侧向载荷时,有不利的前束。

•在车身的横向翻转时有不利的车轮外倾角(如果有一个比较合适的悬转轴,有可能纠正外倾角,但这样会影响轮罩之间的宽度。

)•不好的调整潜能: 所有的几何特征和相应变形参数都是相关联的。

•由于缺少衬套,不能进行有效的衰减震动。

扭曲梁(TWIST AXLE)后悬架优点:•悬架和车身容易装配•悬架结构简单: 零部件少、容易分装•垂直尺寸较小•水平方向尺寸较小,有利于布置备胎和油箱•在车轮上下跳动不同时,可以进行自动调整车轮外倾角•当车身有横向倾斜时,可以进行前束自动调整•有好的操纵性能,尤其是在光滑路面•当存在障碍物时,有增大轮距的能力•如果设计要求拉焊,有比较大的抗误操作强度缺点:•对横向和纵向的梁的拉焊工艺有比较严格的质量要求•不利于进行驱动•对车辆动态最小化比较敏感–轴上的满载变化Skoda Fabia多连杆悬架具有下列优点:具有良好的操纵稳定性和平顺性,这一良好的潜在性能是由下列主要的几何特性所决定:当存在横向载荷时将自动纠正(Toe-in recovery )当存在纵向载荷时将自动纠正(Toe-in recovery )•在车轮跳动行程中外倾角自动纠正(Camber recovery )当障碍物时,轮当•与后轮驱动有很好的兼容性当后轮驱动时,有好的转向矩控制多连杆通常有下列缺点•有较多的零部件,加工制造复杂•调教实验比较复杂,而且与其他车型共用平台适应性研究比较复杂•对悬架几何参数和弹性元件特性有较高的敏感性•承载能力和悬架重量比值不合理(需要副车架)•误操纵容易损坏•悬架整体尺寸较大,降低后部车厢的空间利用率,影响后底板布置•在欧美市场工业制造有较高的成本Only one archetype is adopted by all makers: a longitudinal arm guided by transverse links.多连杆(MULTILINK )后悬架THREE-LINK: AUDI A3–NEW GOLF前束将自动纠正(Toe-in recovery )大多数多连杆独立后悬架都只是某种传统悬架的变体,最大的改进应该就在于toe control arm。

不管具体形式再千奇百怪,用到的toe control原理大多都是图中所示的平行连杆原理(实际的toe control arm不一定非要和某横摆臂平行,它也可能平行于某半拖曳臂,甚至悬架总成中也可能根本没有标准的横摆臂,但是因为半拖曳臂实际上可以分解为一条横摆臂和一条拖曳臂的组合,这里面的控制原理都没有改变。

有的实际甚至不一定出现单独的toe control arm,比如Audi的梯形连杆后悬架,其梯形连杆实际上就相当于两条不等长半拖曳臂合二为一,原理还是万变不离其宗)。

等长平行连杆(前束控制连杆和下控制臂)前束将自动纠正(Toe-in recovery )上图所示的是前束控制臂和下控制臂等长的情况情况。

当车轮上下跳动时,下控制臂和前束控制臂末端的运动轨迹是半径相同的圆弧,所以车轮在正常的平衡位置下设定的前束不会改变。

过弯时也一样,尽管侧倾导致悬架动作,但两侧后轮的前束都能保持稳定前束控制臂下控制臂如果平行连杆不等长,实际上就组成了所谓梯形连杆,如上图所示,如果正常的平衡位置是图中画的那样,当车轮上下跳动,由于两条连杆末端运动轨迹是半径不同的圆弧,假设前束控制连杆较短,则无论车轮如何跳动,前束都会比平衡位置时增加。

前束将自动纠正(Toe-in recovery )前束控制臂下控制臂前束将自动纠正(Toe-in recovery )如果改变平衡位置的设定,比如象上图所示,平衡位置时两条连杆的组合就不再是严格的平行连杆了。

从图中可见,车轮上跳时就会倾向于前展,向下跳则会倾向于前束。

考虑转弯时的状况,重心向外侧移动,车身出现侧倾,外侧后轮就相当于向上摆,内侧后轮则相当于下摆,于是外侧前展,内侧前束,减弱了转向不足倾向。

弯道越急,入弯速度越快,侧倾也就越大,后轮的前束变化也会越明显,或者说后悬架对转向不足的自动补偿也越强,从而改善了弯道性能(其实,两条连杆如果不在同一平面内,如上图那样,倒也不非得是不等长的不可)。

下控制臂前束控制臂Toe in (+)Front wardToe in (+)Frontward FY (+)前束将自动纠正(Toe-in recovery —横向载荷转弯上跳正横向力前束将自动纠正(Toe-in recovery )—纵向载荷Front wardFX(+)Toe in (+)Front ward外倾角自动纠正(Camber recovery )—车轮跳动/侧向力Fy(+)Camber (+)dZ (+)Camber (+)当碰到障碍物时,轮距适当增大Golf V M 11这一段位移能吸收来自碰到障碍物的冲击。

Front ward FX(+)dX(+)后部车厢的空间利用率W202 后轮辋之间的最小距离。

W22后部车厢的空间利用率预备信息A –汽车轮廓图及相关尺寸信息B –车轮上、下跳行程(compression& rebound)C –需要布置传动轴、或不需要传动轴、或需要传动轴保护定义D –轮辋轮胎尺寸型号E –Loading capability承载能力定义F –基于整车布置的硬点G –一些关于沿用件的约束H –操稳、平顺性目标设定I –Features of the front suspension前悬架的特征L –连杆制造工艺的可行性几何学定义程序步骤1 -选择多连杆类型:两连杆、三连杆和梯形结构2 -选择哪些点固定在副车架上,哪些不是3 -定义纵向拖臂的长度和倾度4 -定义主销轴5 -定义下控制臂长度和方向6 -定义上控制臂长度和方向7 –定义减震器和弹簧的布置型式8 -定义前束控制臂(Toe control arm)的长度和方向9 –定义衬套刚度(stiffness curves)Step 1 -选择多连杆类型:两连杆、三连杆和梯形结构A-具有两根横向臂叫“两连杆”——Two-link B-具有三根横向臂叫“三连杆”——Three-linkC杆的体就梯形结构多连杆”——Trapezoidal连上当于不拖曳臂二,日系广泛使用)注**** 杆可以用衬套来控制悬架但如果用式就有由于公差问题引起的。

两Two-link三连杆Three-link梯形结构TrapezoidalTWO-LINK: LOTUS CONCEPT ULSASTwo-link只有外倾角通控制行调节前束有时可以前衬套的弹性实现,这公差引起变三连杆的大衬套TWO-LINK: BMW MINI200 mmWe loose roughly 200mm because the movement ofthe upper & lower transversal links combined withthe presence of the spare wheel determine multiplecurves in the exhaust line to go from the centre toCamber linkToe linkMain transverselinkTrailing arm withknuckleThree-link外倾角和前束控制可以单独进行,分别有一个控制臂(连杆);因此,在这种基本的结构下,性能的实现要更少依赖于衬套的调教。

前衬套仅仅起纵向弹性和震动过滤的作用。

那么,实际上,一些衬套刚度相互影响的设计是为了能达到一个更高的性能。

Ford Focus and C MaxVW Golf V, Touran,Audi A3Toyota Avensis:一根梯形臂,两根连杆Honda Civic:一根梯形臂,两根连杆Honda CivicHondaCivic梯形结构Trapezoidal梯形臂具有纵向拖臂和横向臂的双重功能;另外,再加两个横向臂(如Avensis, A4),或者一根横向臂(如:Civic )。

这种结构有比较大的外倾角、前束和舒适性的弹性控制范围;但这一良好的潜在性能决定于有良好的高精度设计和高精度的衬套生产工艺,以及一个非常复杂的梯形纵向拖曳臂,此臂需具备一额外的横向臂(连杆)功能。

很小的设计问题会造成非常艰难的性能调教;很小的公差问题会产生直接的动态品质。

注:**就因为这些由于公差等因素的不可避免的敏感性,很多中级车设计时不考虑这种结构类型。

Toyota Avensis 的梯形结构多连杆后悬架前束控制臂外倾角控制臂转向节接弹簧和减震器通过一个复杂的衬套连接B.I.W副梯形臂Toyota Avensis 的梯形结构多连杆后悬架连接外倾角控制臂连接前束控制臂连接制动连接提醒臂Toyota Avensis 的梯形结构多连杆后悬架将硬点固定在副车架上-能降低重量和成本-增加前束和外倾角的控制精度-增强动态力的过滤(如果它的惯量高于BIW ,如果它是通过衬套固定在BIW 上)对于一个中级车而言,仅仅外倾角控制臂和前束控制臂固定在副车架上。

固定在底板上固定在副车架上固定在底板上固定在副车架上Step 3 -定义纵向拖臂的长度和倾度相关的点是点1和点16:-抗俯仰角(看下边几页),< anti-rise and anti-squat angles >-1点位置要考虑BIW的约束-四驱保护:保持臂的轴线与XZ平面平行,在这一臂(连杆)的牵引载荷要低,而且这一点是非常重要的,因为这一连杆必须要:“瘦”,象个“刀片”。

沿用于四驱的SUV-如果在一般的轿车上增大离地间隙,可以减小下跳行程,增加上跳行程来实现。

-如果点1的Z坐标远大于点16的Z坐标-如果前后轴之间有稳定的牵引力分配,即:后轴有稳定的牵引力整个车身的运动角度需要校核避免在启动时候后部车身的过分抬高同样是这个原因BMW在设计X3的时候没有采用3连杆,因为他的两根连杆不允许抬高车身来增加离地间隙,因此,它沿用了X5的5连杆悬架,这样X3的后悬架成本和X5完全一样大(X5比3X大很多)。
