酒精精馏塔工作原理
酒精精馏塔工作原理
酒精精馏塔是一种常用于制造各种酒类、发酵饮料和工业用途的设备。
其工作原理主要基于酒精和其他物质的沸点差异，通过加热和冷却作用，将混合液中的酒精分离出来。
酒精精馏塔的构造主要包括塔体、鼓风机、加热装置、冷却装置和控
制系统等。
混合酒精液首先被加入塔体的顶部，然后通过加热器被加
热至沸点，使酒精和水等其他物质开始汽化。
汽化后的混合气体进入
塔体内部，逐层递增，与内部装置的降温管接触，从而冷却下来。
当
酒精的温度下降到沸点以下时，就开始液化，被收集器收集起来。
酒精精馏塔的工作原理基于沸点差异。
酒精和水的沸点差异约为78°C，因此加热后的混合液体开始汽化时，内部的塔体温度要比酒精液体的
沸点高出一定的温度，而不同层次的温度也不同。
冷却管的作用是将
沸腾汽化的物质冷却，从而使其液化回到液态状态。
在酒精蒸气被冷
却到液态时，就可以通过收集器收集酒精。
酒精精馏塔的精细程度非常高，可以根据需要控制酒精精度，从而获
得更多种类的酒类和工业酒精。
当制作饮品和食品时，酒精精度要求
较高，通常要达到90%以上的浓度。
而在工业生产中，80%以上的浓度被视为酒精精度较高，能够满足大部分需要。
总之，酒精精馏塔是一种应用广泛的分离设备，其基本工作原理是根
据酒精和水等混合物沸点差异，通过加热和冷却作用将酒精分离出来。
在不同领域，酒精精度的要求各异，因此需要根据实际需求进行调整。
通过不断地优化和改进，酒精精馏塔已成为一种非常重要的工业设备，为各行各业提供了稳定的酒精供应。
酒精蒸馏塔URS
目录1. 介绍 (3)2. 目的 (3)3. 范围 (3)3.1 系统范围 (3)3.2 工程内容和施工范围 (3)4. 职责 (3)4.1 系统使用部门 (3)4.2 设备工程部 (3)4.3 质量管理部 (4)5. 缩略语 (4)6. 法规和指南 (5)6.1 法规 (5)6.2 指南 (5)7. 公用系统参数需求 (6)8. 用户需求 (7)1.介绍本用户需求说明（URS）是为了规定****制药有限公司酒精精馏塔的技术要求，为该系统的招标提供技术依据，并作为后续验证工作的基础，包括：FAT草案和报告、DQ草案和报告、SAT草案和报告、IQ草案和报告、OQ草案和报告、PQ草案和报告。
本文件作为供应商编制设备设计制造、调试和服务技术条款的基础，供应商应根据本文件需求逐条做出响应，提供其技术要求是否满足本文件需求标准，如有偏差和不符合项应列出，并详细说明或提供解决方案。
在本URS中用户仅提出基本的技术要求和设备的基本要求，并未涵盖和限制卖方设备具有更高的设计与制造标准和更加完善的功能、更完善的配置和性能、更优异的部件和更高水平的控制系统。
卖方应在满足本URS的前提下提供卖方能够达到的更高标准和功能的高质量设备及其相关服务。
卖方的设备应满足中国有关设计、制造、安全、环保等规程、规范和强制性标准要求。
如遇与卖方所执行的标准发生矛盾时，应按较高标准执行（强制性标准除外）。
2.目的用户需求说明是系列技术说明中的第一个。
它是用户对项目范围的预期情况进行的高层次说明，是用户对酒精精馏塔要求的详述，是设计的依据，决定了酒精精馏塔的性能，同时为酒精精馏塔设计、测试、验证提供了可接受标准依据。
3.范围3.1系统范围系统描述：本系统包括酒精精馏塔及其附属设备等所有必要的附件。
供应商应当保证该系统符合GMP（2010版）要求。
所有与产品接触的部分材料，要求都是由产品可接受的材料构成。
并且要提供构成材料的证明和焊接的证明。

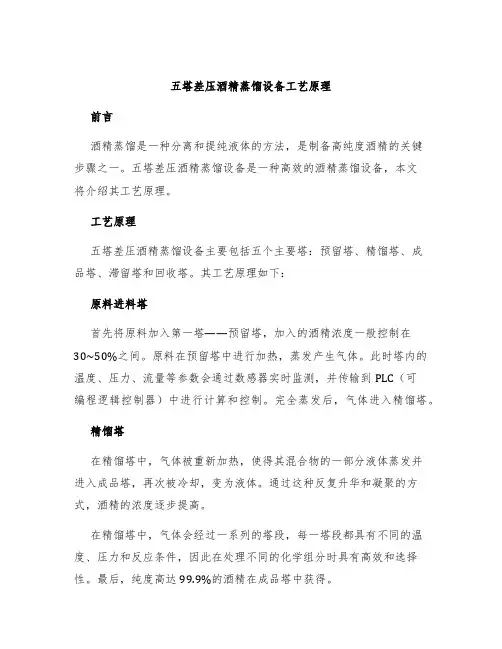

五塔差压酒精蒸馏设备工艺原理
五塔差压酒精蒸馏设备工艺原理前言酒精蒸馏是一种分离和提纯液体的方法，是制备高纯度酒精的关键步骤之一。
五塔差压酒精蒸馏设备是一种高效的酒精蒸馏设备，本文将介绍其工艺原理。
工艺原理五塔差压酒精蒸馏设备主要包括五个主要塔：预留塔、精馏塔、成品塔、滞留塔和回收塔。
其工艺原理如下：原料进料塔首先将原料加入第一塔——预留塔，加入的酒精浓度一般控制在30~50%之间。
原料在预留塔中进行加热，蒸发产生气体。
此时塔内的温度、压力、流量等参数会通过数感器实时监测，并传输到PLC（可编程逻辑控制器）中进行计算和控制。
完全蒸发后，气体进入精馏塔。
精馏塔在精馏塔中，气体被重新加热，使得其混合物的一部分液体蒸发并进入成品塔，再次被冷却，变为液体。
通过这种反复升华和凝聚的方式，酒精的浓度逐步提高。
在精馏塔中，气体会经过一系列的塔段，每一塔段都具有不同的温度、压力和反应条件，因此在处理不同的化学组分时具有高效和选择性。
最后，纯度高达99.9%的酒精在成品塔中获得。
滞留塔在成品塔中，酒精流向滞留塔。
滞留塔中有一层特殊的材料，用于吸收一些杂质。
此时产生的流体包含纯净的酒精、少量溶剂和杂质。
包含杂质的液体进入回收塔。
回收塔在回收塔中，溶剂和杂质被分离，酒精则被回收和蒸发，这样可以避免浪费和资源的过度使用。
在回收塔中，回收的气体被冷却并变成液体状态，以再次进入原料进料塔。
此时，高浓度的纯酒精直接流入酒精存储罐。
此过程具有环保意义，并且非常经济。
结论以上是五塔差压酒精蒸馏设备的工艺原理。
五塔差压酒精蒸馏设备在现代工业中有着广泛的应用，能够快速、高效地分离酒精及其它有机化合物，非常适合于工业领域中的高效、环保生产。
酒精连续精馏塔的工艺设计说明
第四章工艺计算一、物料衡算已知：生产能力（产量）6160 吨／年操作周期8000 小时／年进料组成进料含乙醇37.6%，其余为水（质量分率，下同）塔顶产品（乙醇）组成≥81.6％塔底产品（乙醇）组成≤0.5%乙醇分子量：46，水的分子量：18进料摩尔组成：乙醇，水0.809塔顶摩尔组成：乙醇，水0.366塔底摩尔组成：乙醇，水0.998804全塔总物料衡算：乙醇衡算：塔顶产品流率：求解上面的方程得：，乙醇的回收率：水的回收率（塔顶）：表格1物料衡算结果一览名称原料（FEED）馏出液（D）废液（W）摩尔分数x（乙醇）0.191 0.634 0.00196摩尔流率（kmol/h）72.041 21.544 50.4971.01.2 1.4 1.6 1.82.0 2.2 2.48101214161820222426NR/Rmin图表 1理论板数随回流比变化曲线由图可以看出，回流比增大到一定的值以后，塔板数减小的很慢了，此时依靠增大回流比来减小设备投资费用已经不值得了。
另外发现即便是N 接近恒定时实际的回流比也不是很大，再根据经验确定。
用上面确定的回流比重新计算，结果如下：表格 3回流比、理论半数验证模拟结果Minimum reflux ratio:0.42388628 Actual reflux ratio: 0.84777256 Minimum number of stages: 5.82659753 Number of actual stages:10.5148951 Feed stage:7.06415444 Number of actual stages above feed:6.06415444 Reboiler heating required: 462110.955 Watt Condenser cooling required: 442507.796 Watt Distillate temperature: 78.914069 C Bottom temperature:99.4117042 C Distillate to feed fraction: 0.298878故可以确定回流比、塔板数和进料位置的初值： (1) 塔板数：11块 (2) 回流比：0.85(3) 进料位置：第7块板进料 2. 操作型模拟计算：得到回流比、理论塔板数和进料位置的初值后，用RADFRAC 模块进行校核计算，检验是否满足分离要求。

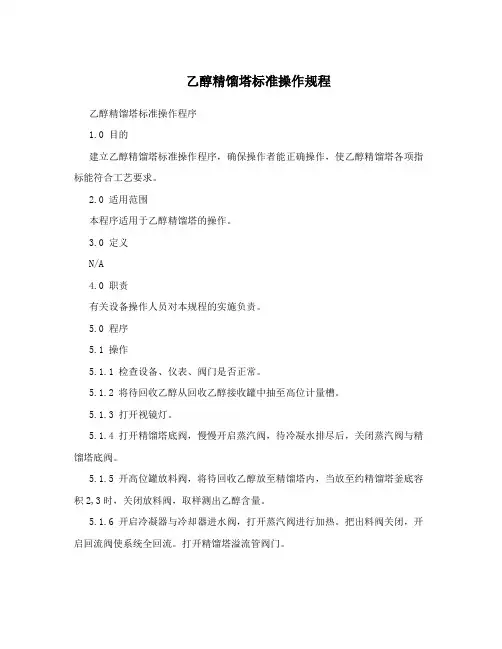

乙醇精馏塔标准操作规程
乙醇精馏塔标准操作规程乙醇精馏塔标准操作程序1.0 目的建立乙醇精馏塔标准操作程序，确保操作者能正确操作，使乙醇精馏塔各项指标能符合工艺要求。
2.0 适用范围本程序适用于乙醇精馏塔的操作。
3.0 定义N/A4.0 职责有关设备操作人员对本规程的实施负责。
5.0 程序5.1 操作5.1.1 检查设备、仪表、阀门是否正常。
5.1.2 将待回收乙醇从回收乙醇接收罐中抽至高位计量槽。
5.1.3 打开视镜灯。
5.1.4 打开精馏塔底阀，慢慢开启蒸汽阀，待冷凝水排尽后，关闭蒸汽阀与精馏塔底阀。
5.1.5 开高位罐放料阀，将待回收乙醇放至精馏塔内，当放至约精馏塔釜底容积2,3时，关闭放料阀，取样测出乙醇含量。
5.1.6 开启冷凝器与冷却器进水阀，打开蒸汽阀进行加热。
把出料阀关闭，开启回流阀使系统全回流。
打开精馏塔溢流管阀门。
5.1.7 待塔顶温度稳定在80?，调节出料阀与回流阀使回流比保持在1:3---4之间，取样测乙醇浓度，应在90%以上，如小于90%，应继续进行全回流，直至含量达到要求后再出料。
按照物料平衡，调节进料阀流量相当于溢流管与出料管两流量之和。
5.1.8 蒸馏过程中应随时调节蒸汽阀，以控制塔顶，塔釜温度并随时检测乙醇浓度，控制在?90%(20?)，并密切注意塔板上液位情况，严禁干板和液冷。
15.1.9 待精馏塔釜文档大于100?时，开排污阀，控制好塔釜液位，随时检测溢流管口排水中乙醇浓度，不许高于1%(20?)。
5.1.10 停止蒸馏前，先关进料阀，并检测出料乙醇的浓度，若低于88%，则关闭蒸汽阀，出料阀，冷却器水阀，待塔顶温度冷却后，关冷凝器冷却水阀。
5.2 特殊情况的处理5.2.1塔顶温度超过80?，浓度?90%(20?)后再出料;如全回流仍不能使塔顶已达80?，出料乙醇?90%(20?)，可适当出一部分料，以降低塔内乙醇浓度。
5.2.2 每批乙醇蒸馏完毕，须检查其澄清度，若发现浑浊，应先检出原因，做出必要的处理后，再重新蒸馏。
酒精蒸馏参数
酒精蒸馏的工艺流程(2010-06-15 14:06:29)转载▼标签：酒精蒸馏杂谈蒸馏流程的确定应根据成品质量的要求与发酵成熟醪的组成。
在保证产品质量的前提下要尽可能地节省设备投资与生产费用，并要求管道布置简单，工作操作方便。
(一)单塔式蒸馏用一个塔从发酵成熟醪中分离获得酒精成品，称为单塔蒸馏。
它适用于对成品质量与浓度要求不高的工厂。
(二)两塔蒸馏若利用单塔蒸馏制造浓度很高的酒精，则塔需要很多层塔板，于是塔身很高，相应的厂房建筑也要很高。
另外这样的单塔蒸馏酒糟很稀，用作饲料诸多不便。
为了降低塔身高度和提高成品浓度，把单塔分做两个塔，分别安装，这就是两塔流程。
粗馏塔的作用是将乙醇从成熟醪中分离出来，并排除酒糟。
精馏塔的作用是浓缩乙醇和排除大部分杂质。
两塔流程又有气相进塔和液相进塔两种型式，气相进塔系粗馏塔发生的酒汽直接进入精馏塔，这种方式生产费用较低，为淀粉质原料厂所采用。
液相进塔则系粗馏塔发生的酒汽先冷凝戍液体，然后进入精馏塔，这种方式由于多一次排醛机会，成品质量较好，适用于糖蜜酒精厂。
1．气相进塔的两塔流程如图1—42所示。
成熟醪用泵自醪池进入预热器3，与精馏塔来的酒精蒸汽进行热交换，成熟醪被加热至40℃左右，由醪塔顶部进入醪塔1，而醪塔底部用直接蒸汽加热，使塔底温度为l05—108℃，塔顶温度为92—95℃，塔顶约50％(容量)的酒精蒸汽直接进入精馏塔2，被蒸尽酒精的成熟醪称酒糟，由塔底部排糟器自动排出。
精馏塔底同样亦用直接蒸汽加热，使塔底温度为105—107℃，塔中部温度为92℃左右，醪塔来的粗酒精经提浓精馏后，酒精蒸汽由塔顶进入醪液预热器3，未冷凝下的酒汽再进入第一、第二冷凝器4、5，冷凝液全部回流入塔，部分还未冷凝的气体则进入第三冷凝器6，该冷凝液里含的杂质较多，不再回流入塔，作为工业酒精出售。
没有冷凝的为CO2气体和低沸点杂质，由排醛管排至大气中。
成品酒精在塔顶回流管以下，即第4—6块塔板上液相取出，经成品冷却器12，检酒器13，其质量达到药用要求后送入酒库。
大型白酒酒精蒸馏塔设备工艺原理
大型白酒酒精蒸馏塔设备工艺原理酒精是酿造酒类产品的重要原料之一，在酿造中，需要通过蒸馏的方式提取出高纯度的酒精。
而大型白酒酒精蒸馏塔设备就是一种用于生产高纯度酒精的重要工艺设备，本文将为您详细介绍该设备的工艺原理。
设备结构大型白酒酒精蒸馏塔设备主要由下料罐、预发酵罐、蒸馏塔、冷凝器和蒸汽循环系统等组成。
其中，下料罐用于储存并加热原料，在预发酵罐中通过发酵制成酒，酒液进入蒸馏塔后，通过塔内多级板式分离和蒸发，分离出高纯度的乙醇，再通过冷凝器冷却形成液体乙醇，最后通过收酒器收集乙醇。
蒸汽循环系统则将蒸汽循环注入塔内，通过塔内的板式分离，以提高酒液的蒸发速度和乙醇分离效率。
工艺原理简介白酒是一种烈性酒，其含有乙醇、水等成分。
采用酒精蒸馏，可分离出高于50%纯度的乙醇和天然芳香物质，从而得到低度酒类和高度酒类。
在酒精蒸馏过程中，应用温度的变化，实现各组分在系统中的分离。
蒸汽压力与温度在大型白酒酒精蒸馏塔设备中，通过加热酒液，使之转化为蒸汽，进而提高蒸汽的压力，蒸汽压力决定了设备蒸馏质量的好坏。
在蒸汽压力一定的前提下，通过控制加热水温度，可控制设备内部的温度，从而实现控制乙醇和水的蒸发速度和分离效率。
酒液分离与再收集在蒸馏塔内，通过设置多级板式分离器，酒液与乙醇分别在不同的板层中进行分离，从而实现高效分离。
蒸馏塔顶部的冷凝器冷却蒸汽，使蒸汽凝结为液体，掉落到收酒器中，从而实现高纯度酒精的收集。
蒸汽循环蒸汽循环系统旨在提高蒸发速度和乙醇的分离效率。
在蒸汽循环系统中，蒸汽被循环注入到蒸馏塔中，从而增加蒸发速度，提高乙醇与水的分离效率。
总结大型白酒酒精蒸馏塔设备工艺原理简单，但处理的问题比较复杂，所以在设备上的处理原理也比较复杂。
通过了解了解设备的工艺原理，了解其中的蒸汽压力与温度、酒液分离与再收集、蒸汽循环等知识，可以更好地了解设备的工艺特点，为后期设备运营和生产提供更好的支持。
酒精回收塔URS表
乙醇回收塔用户需求说明文件(URS表)森科制药2014年6月目录1、文件审批2、目的3、围4、法规与国家标准法规行业标准国家标准5、工艺描述及产品介绍6、用户及系统要求6.1 URS要求6.1.1 URS01：设备整体要求6.1.2 URS02：具体技术要求6.1.3 URS03：安全及环保要求6.1.4 URS04：文件资料要求6.1.5 URS05：服务与维修要求6.2供应商对项目要求的确认7、缩略词附件8、文件修订变更历史9、附件乙醇回收塔用户需求说明文件1、文件审批起草审核批准2、目的本用户需求文件旨在从项目和系统的角度阐述用户的需求，总括了用户对乙醇回收塔的质量要求（GMP），描述了用户对乙醇回收塔的工作过程及功能的期望，低浓度的乙醇溶液用泵打入塔釜，塔釜夹套通入蒸汽，控制塔顶及塔釜温度压力等参数，按照一定的回流比进行乙醇蒸馏得到高浓度的乙醇溶液。
主要包括相关法规符合度和用户的具体需求，这份文件是构建起项目和系统的文件体系的基础，同时也是系统设计和验证的可接受标准的依据。
设备生产商应在规定的时间完成并达到本用户需求的设计目标和可接受的质量标准。
在本URS中用户仅提出基本的技术要求和设备的基本要求，并未涵盖和限制卖方设备具有更高的设计与制造标准和更加完善的功能、更完善的配置和性能、更优异的部件和更高水平的控制系统。
投标方应在满足本URS的前提下提供卖方能够达到的更高标准和功能的高质量设备及其相关服务。
卖方的设备应满足中国有关设计、制造、安全、环保等规程、规和强制性标准要求。
如遇与卖方所执行的标准发生矛盾时，应按较高标准执行（强制性标准除外）。
3、围本用户需求书所列技术要求适用于新项目提取车间乙醇回收塔生产线设备的采购。
新的乙醇回收塔在设计、制造技术及性能上达到国先进水平，符合中国新版GMP要求。
4、法规与国家标准法规新建的乙醇回收塔生产线用于提取车间低浓度乙醇的精馏回收。
因此必须符合要求，主要包括：——中国GMP（2010年修订）及其附录——2011年版《GMP实施指南》——中国药品生产验证指南（2003版）——GEP良好工程管理规——《中国药典》2010年版行业标准——GBZ 1-2010 工业企业设计卫生标准——GB20021-2004中华人民国制药机械行业标准——JB/T4710-2005钢制塔式容器标准国家标准——GB-52261-2002 机械安全机械电气设备第一部分：通用技术条件——GB-8196-87 机械设计防护罩安全要求5、工艺描述及产品介绍详见相关产品工艺规程6、用户及系统要求6.1URS要求6.1.1URS01：设备整体要求6.1.2URS02：具体技术要求6.1.3URS03：安全及环保要求6.1.4URS04：文件资料要求6.1.5URS05：服务与维修要求6.1.6供应商对项目要求的确认参见附件1。
