××电机厂
此外，还有功率因数0.85，效率87%。
1、型号
为了适应不同用途和不同工作环境的需要，电动 机制成不同的系列，每种系列用各种型号表示。
型号说明： Y 132 M - 4
三相异步电动机
磁极数
机座中心高
机座长度代号
（S-短机座；M-中机座；L-长机座）
异步电动机产品名称代号
产品名称 异步电动机
7、转速
由于生产机械对转速的要求不同，需要生产不
同磁极数的异步电动机，因此有不同的转速等 级。最常用的是四磁极的（n0=1500r/min)。
8、绝缘等级
绝缘等级是按电动机绕组所用的绝缘材料在使用
时容许的极限温度来分级的。所谓极限温度，是 指电动机绝缘结构中最热点的最高容许温度。
绝缘等级
A
E
B
极限温度（0C） 105 120 130
§8-10. 三相电动机的选择
新代号 Y
绕线式异步电动机
YR
防爆型异步电动机
YB
高起动转矩异步电动机 YQ
汉字意义 异 异绕 异爆 异起
老代号 J、JO JR、JRO JB、JBO JQ、JQO
2、接法
U1
W2
U2 V2
W1
V1
W2 U2 V2 U1 V1 W1
接电源
W2 U1
W1 V2
U2 V1
W2 U2 V2 U1 V1 W1
接电源
3、电压
• 铭牌上所标的电压值是指电动机在额定 运行时定子绕组上应加的线电压。
4、电流
铭牌上所标的电流值是指电动机在额定 运行时定子绕组的线电流。
源自文库5、功率与效率
铭牌上所标的功率值是指电动机在额定 运行时轴上输出的机械功率值。所谓效 率就是输出功率与输入功率的比值。
6、功率因数
• 因为电动机是电感性负载，定子相电流比相电 压滞后一个角。cos 就是功率因数。

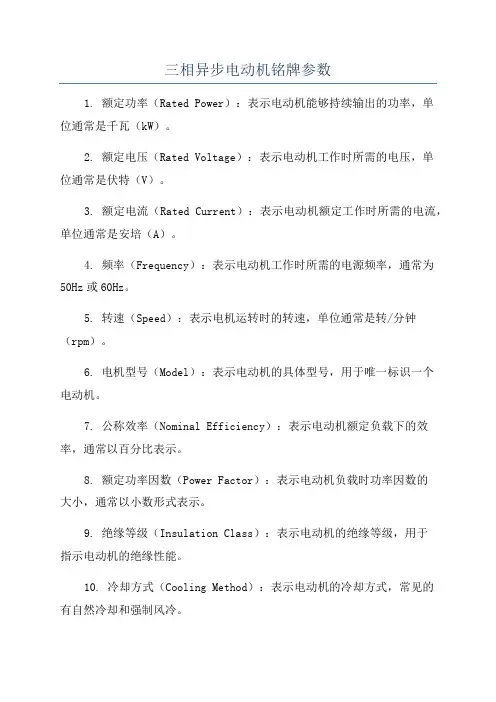

§8-9. 三相电动机的铭牌数据
要正确使用电动机，必须要看懂铭牌。今以 Y132M-4型电动机为例，来说明铭牌上各个数 据的意义。
三相异步电动机
型号 Y132M-4 电压 380V 转速 1440r/min
年 月 编号
功率 7.5KW 电流 15.4A 绝缘等级 B
频率 50Hz 接法 △ 工作方式 连续
此外，还有功率因数0.85，效率87%。
1、型号
为了适应不同用途和不同工作环境的需要，电动 机制成不同的系列，每种系列用各种型号表示。
型号说明： Y 132 M - 4
三相异步电动机
磁极数
机座中心高
机座长度代号
（S-短机座；M-中机座；L-长机座）
异步电动机产品名称代号
产品名称 异步电动机
7、转速
由于生产机械对转速的要求不同，需要生产不
同磁极数的异步电动机，因此有不同的转速等 级。最常用的是四磁极的（n0=1500r/min)。
8、绝缘等级
绝缘等级是按电动机绕组所用的绝缘材料在使用
时容许的极限温度来分级的。所谓极限温度，是 指电动机绝缘结构中最热点的最高容许温度。
绝缘等级
A
E
B
极限温度（0C） 105 120 130
§8-10. 三相电动机的选择
新代号 Y
绕线式异步电动机
YR
防爆型异步电动机
YB
高起动转矩异步电动机 YQ
汉字意义 异 异绕 异爆 异起
老代号 J、JO JR、JRO JB、JBO JQ、JQO
2、接法
U1
W2
U2 V2
W1
V1
W2 U2 V2 U1 V1 W1
接电源
W2 U1
W1 V2
U2 V1
W2 U2 V2 U1 V1 W1
接电源
3、电压
• 铭牌上所标的电压值是指电动机在额定 运行时定子绕组上应加的线电压。
4、电流
铭牌上所标的电流值是指电动机在额定 运行时定子绕组的线电流。
源自文库5、功率与效率
铭牌上所标的功率值是指电动机在额定 运行时轴上输出的机械功率值。所谓效 率就是输出功率与输入功率的比值。
6、功率因数
• 因为电动机是电感性负载，定子相电流比相电 压滞后一个角。cos 就是功率因数。
§8-9. 三相电动机的铭牌数据
要正确使用电动机，必须要看懂铭牌。今以 Y132M-4型电动机为例，来说明铭牌上各个数 据的意义。
三相异步电动机
型号 Y132M-4 电压 380V 转速 1440r/min
年 月 编号
功率 7.5KW 电流 15.4A 绝缘等级 B
频率 50Hz 接法 △ 工作方式 连续
