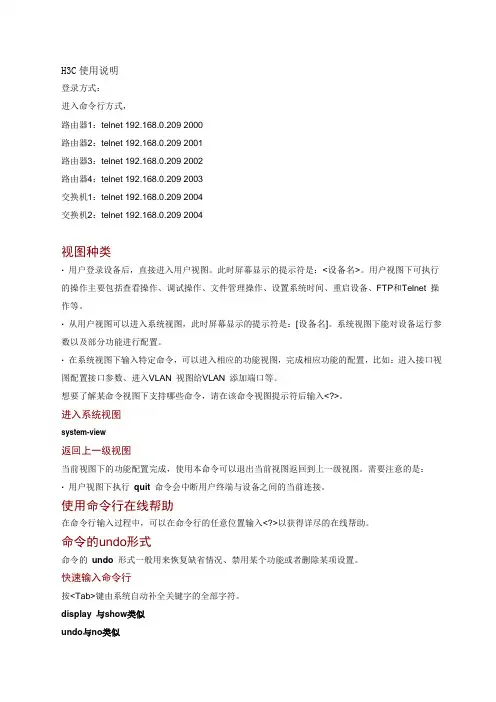

H3C使用说明
H3C使用说明登录方式：进入命令行方式，路由器1：telnet 192.168.0.209 2000路由器2：telnet 192.168.0.209 2001路由器3：telnet 192.168.0.209 2002路由器4：telnet 192.168.0.209 2003交换机1：telnet 192.168.0.209 2004交换机2：telnet 192.168.0.209 2004视图种类•用户登录设备后，直接进入用户视图。
此时屏幕显示的提示符是：<设备名>。
用户视图下可执行的操作主要包括查看操作、调试操作、文件管理操作、设置系统时间、重启设备、FTP和Telnet 操作等。
•从用户视图可以进入系统视图，此时屏幕显示的提示符是：[设备名]。
系统视图下能对设备运行参数以及部分功能进行配置。
•在系统视图下输入特定命令，可以进入相应的功能视图，完成相应功能的配置，比如：进入接口视图配置接口参数、进入VLAN 视图给VLAN 添加端口等。
想要了解某命令视图下支持哪些命令，请在该命令视图提示符后输入<?>。
进入系统视图system-view返回上一级视图当前视图下的功能配置完成，使用本命令可以退出当前视图返回到上一级视图。
需要注意的是：•用户视图下执行quit 命令会中断用户终端与设备之间的当前连接。
使用命令行在线帮助在命令行输入过程中，可以在命令行的任意位置输入<?>以获得详尽的在线帮助。
命令的undo形式命令的undo 形式一般用来恢复缺省情况、禁用某个功能或者删除某项设置。
快速输入命令行按<Tab>键由系统自动补全关键字的全部字符。
display 与show类似undo与no类似缺省情况下：•<Ctrl+G>对应命令display current-configuration（显示当前配置）•<Ctrl+L>对应命令display ip routing-table（显示IPv4 路由表信息）使用历史命令•使用上光标键↑并回车，可调用上一条历史命令•使用下光标键↓并回车，可调用下一条历史命令保存当前配置在设备上，可以输入save 命令，将当前配置保存到配置文件中。
H3C交换机配置命令详解
H3C交换机配置命令详解H3C交换机配置命令详解2016在中国交换机市场，H3C自2003年公司成立以来，已累计出货上百万台，以太网交换机端口数占全球的市场份额23.4%，在交换机领域内综合技术实力和市场份额排名均达到业界第一。
在h3c交换机的命令中，从园区到数据中心、盒式到箱式、从FE、GE到10G和100G，从L2到L4/7，从IPv4到IPv6，从接入到核心，用户都有最丰富的选择和灵活的组合。
下面是最新的2016年H3C交换机配置命令大全，希望对同学们学习交换机有所帮助!1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ;显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration ;檫除旧的配置文件reboot ;交换机重启display version ;显示系统版本信息2、基本配置[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关3、telnet配置[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ;创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
华为 H3C S1024R使用手册
10Base-T： 3/4/5 类双绞线，支持最大传输距离 100m 100Base-TX： 5 类双绞线，支持最大传输距离 100m
1.2 产品特性
表1-1 S1016R/1024R 以太网交换机产品特性
项目
描述
外形尺寸 （长×宽×高）
440mm×230mm×44mm
重量 固定端口 固定端口属性
网线类型 输入电压
2.5Kg
S1016R：16 个 10/100Base-TX 自适应以太网端口 S1024R：24 个 10/100Base-TX 自适应以太网端口
z 请不要将交换机放在水边或潮湿的地方，并防止水或湿气进 入交换机机壳。
z 请保证交换机工作环境的清洁，过多的灰尘会造成静电吸 附，不但会影响设备寿命，而且容易造成通信故障。
z S1016R/1024R 以太网交换机整机发热量很小，采取自然方 式散热。故应保持交换机通气孔畅通，请勿堆砌放置。
z 交换机要在正确的电压下才能正常工作，请确认工作电压同 交换机所标示的电压相符。
1. 前面板 S1016R/1024R以太网交换机前面板如图 1-1和图 1-2所示，从左 到 右 依 次 排 列 有 电 源 指 示 灯 ， 各 端 口 指 示 灯 ， 16/24 个 （S1016R/S1024R）固定的 10/100Base-TX以太网端口。
图1-1 S1016R 以太网交换机前面板示意图 1-2
灭 绿灯闪烁
以太网链路未建立 端口正在收发数据
1-3

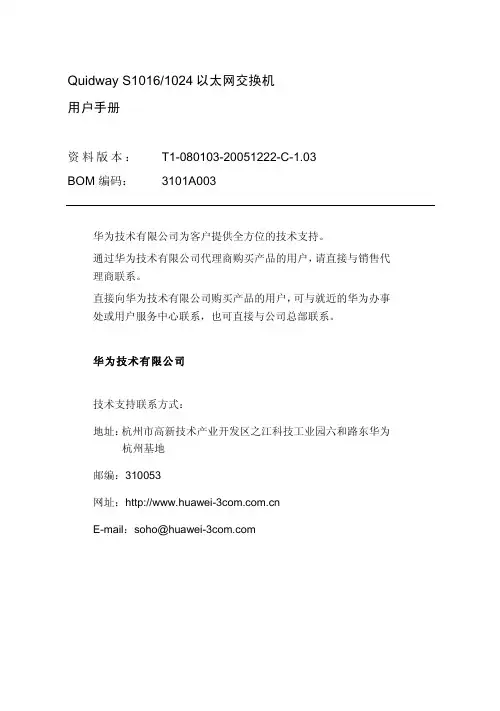

quidway s1016_1024以太网交换机 用户手册
Quidway S1016/1024以太网交换机用户手册资料版本：T1-080103-20051222-C-1.03BOM 编码：3101A003华为技术有限公司为客户提供全方位的技术支持。
通过华为技术有限公司代理商购买产品的用户，请直接与销售代理商联系。
直接向华为技术有限公司购买产品的用户，可与就近的华为办事处或用户服务中心联系，也可直接与公司总部联系。
华为技术有限公司技术支持联系方式：地址：杭州市高新技术产业开发区之江科技工业园六和路东华为杭州基地邮编：310053网址：E-mail：soho@声明Copyright ©2005华为技术有限公司版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
Aolynk为杭州华为三康技术有限公司的商标。
、HUAWEI、华为、C&C08、EAST8000、HONET、、视点、ViewPoint、INtess、ETS、DMC、TELLIN、InfoLink、Netkey、Quidway、SYNLOCK、Radium、雷霆、M900/M1800、TELESIGHT、Quidview、Musa、视点通、Airbridge、Tellwin、Inmedia、VRP、DOPRA、iTELLIN、HUAWEI OptiX、C&C08 iNET、NETENGINE、OptiX、iSite、U-SYS、iMUSE、OpenEye、Lansway、SmartAX、边际网、infoX、TopEng均为华为技术有限公司的商标。
对于本手册中出现的其它商标，由各自的所有人拥有。
由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置应遵照相关国家法律、法规要求进行。
H3C_S5130EI_E-CMW710-R3116_版本说明书
3 软件特性及命令行变更说明 ······························································································ 10 4 MIB变更说明 ················································································································· 10 5 操作方式变更说明··········································································································· 12
1.1 版本号 ························································································································1 1.2 历史版本信息···········································································ቤተ መጻሕፍቲ ባይዱ····································1 1.3 版本配套表···················································································································5 1.4 版本升级注意事项··········································································································7
网络交换机H3C-S1016使用说明
]H3C S1016/1024 以太网交换机用户手册'[杭州华三通信技术有限公司资料版本：声明Copyright ©2004-2007 杭州华三通信技术有限公司版权所有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
H3C、、Aolynk、、H3Care、、TOP G、、IRF、NetPilot、Neocean、NeoVTL、SecPro、SecPoint、SecEngine、SecPath、Comware、Secware、Storware、NQA、 VVG、V2G、V n G、PSPT、XGbus、N-Bus、TiGem、InnoVision、 HUASAN、华三均为杭州华三通信技术有限公司的商标。
对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
如需要获取最新手册，请登录。
技术支持用户支持邮箱技术支持热线电话：400-810-0504 网址：前言内容简介本文档各章节内容如下。
章节内容第 1 章产品介绍介绍本产品的特性和外观。
第 2 章安装介绍本产品的安装注意事项和安装步骤。
本书约定1. 各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：小心、注意：提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。
说明、提示、窍门、思考：对操作内容的描述进行必要的补充和说明。
环境保护本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置应遵照相关国家法律、法规要求进行。
目录第 1 章产品介绍...............................................................................1-1产品简介.............................................................................1-1产品特性.............................................................................1-1硬件介绍.............................................................................1-2产品外观 ..................................................................1-2指示灯说明...............................................................1-4第 2 章安装......................................................................................2-1安装前的准备......................................................................2-1安全注意事项...........................................................2-1安装场所要求...........................................................2-2电磁环境要求...........................................................2-2安装交换机 ....................................................... ..................2-3脚垫安装 ..................................................................2-3电源线连接...............................................................2-3安装完成后检查 .......................................................2-3i第1章产品介绍产品简介H3C S1016/1024 以太网交换机是无管理的桌面级二层线速以太网交换产品。
H3C_WLAN交换机配置说明
H3C WLAN 交换机配置指南一．电缆连接第一步：请使用产品随机附带的配置口电缆连接PC 机和设备。
请先将配置电缆的DB-9（孔）插头插入PC 机的9 芯（针）串口插座，再将RJ-45 插头端插入设备的Console 口中。
（现在大部分笔记本电脑没有这个接口，这个时候需要有USB-串口的转接线，将配置线的接口与转接线的接口相连，然后将转接线的USB接口插入电脑的USB口，USB-串口转接线需要安装相应的驱动程序，一般都是随线附带，也可在网站下载，必选安装驱动，否则不能识别）二．超级终端的设置如果使用微机进行配置，需要在微机上运行终端仿真程序，如Windows的超级终端。
第一步：点击电脑左下角的开始菜单，找到附件--》通讯--》超级终端单击打开，可能需要填写区号，国家打开后，出现如下画面随便输入一个名称在超级终端属性对话框中[连接时使用]一栏选择连接的串口。
选择的串口应该与配置电缆接的串口一致。
这里是com1点击确定第一步：设置终端参数。
参数要求：在串口的属性对话框中设置波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无点击还原默认值即可实现三．交换机配置设备上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<H3C>），命令视图简介H3C 设备提供丰富的功能，也提供了相应的配置和查询命令。
为便于您使用这些命令，H3C 设备将命令按功能进行分类组织。
功能分类与命令视图对应，当要配置某功能的某条命令时，需要先进入这条命令所在的视图。
命令视图采用分层结构，它们之间既有联系又有区别。
如图1-3所示，用户登录设备后，直接进入用户视图。
此时屏幕显示的提示符是：<设备名>。
用户视图下可执行的操作主要包括查看操作、调试操作、文件管理操作、设置系统时间、重启设备、FTP和Telnet 操作等。
（用户视图为尖括号<>,如上图中的<H3C>）从用户视图可以进入系统视图，系统视图下能对设备运行参数进行配置，比如配置夏令时、配置欢迎信息、配置快捷键等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
]
H3C S1016/1024 以太网交换机
用户手册'
[
杭州华三通信技术有限公司
资料版本：
声明
Copyright ©2004-2007 杭州华三通信技术有限公司版权
所有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本
书内容的部分或全部，并不得以任何形式传播。
H3C、、Aolynk、、H3Care、、TOP G、、IRF、NetPilot、Neocean、NeoVTL、SecPro、SecPoint、
SecEngine、SecPath、Comware、Secware、Storware、NQA、 VVG、V2G、V n G、PSPT、XGbus、N-Bus、TiGem、InnoVision、 HUASAN、华三均为杭州华三通信技术有限公司的商标。
对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
如需要获取最新手
册，请登录。
技术支持
用户支持
邮箱技术
支持热线
电话：
400-810-
0504 网
址：前
言
内容简介
本文档各章节内容如下。
章节内容
第 1 章产品介绍介绍本产品的特性和外观。
第 2 章安装介绍本产品的安装注意事项和安装步骤。
本书约定
1. 各类标志
本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：
小心、注意：提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。
说明、提示、窍门、思考：对操作内容的描述进行必要的补充和说明。
环境保护
本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置应遵照相关国家法律、法规要求进行。
目录
第 1 章产品介绍...........................................................
....................1-1
产品简
介.......................................................
......................1-1
产品特
性.......................................................
......................1-1
硬件介
绍.......................................................
......................1-2
产品外
观 ..................................................
................1-2
指示灯说
明...................................................
............1-4
第 2 章安装...........................................................
...........................2-1
安装前的准
备........................................................
..............2-1
安全注意事
项...................................................
........2-1
安装场所要
求...................................................
........2-2
电磁环境要
求...................................................
........2-2
安装交换
机 ....................................................... ..................2-3
脚垫安
装 ..................................................
................2-3
电源线连
接...................................................
............2-3
安装完成后检
查 ..................................................
.....2-3
i
第1章产品介绍
产品简介
H3C S1016/1024 以太网交换机是无管理的桌面级二层线速以太网交换产品。
使用时无需配置，接上电源后即可实现各端口的线速转发功能。
其中，S1016 以太网交换机提供 16 个固定的 10/100Base-TX 自适应端口；S1024 以太网交换机提供 24 个固定的 10/100Base-TX 自适应端口。
产品特性
表1-1 S1016/1024 以太网交换机产品特性
表1-2 S1016/1024 以太网交换机业务特性
硬件介绍
产品外观
1. 前面
板
S1016/1024 以太网交换机前面板如图 1-1和图 1-2所示，从左至右依次排列有电源指示灯、各端口指示灯、16/24 个（S1016/S1024）固定的 10/100Base-TX以太网端口。
图1-1 S1016 以太网交换机前面板示意图
图1-2 S1024 以太网交换机前面板示意图
2. 后面板
S1016 以太网交换机和 S1024 以太网交换机的后面板均有一个交流电源插座。
图1-3 S1016 以太网交换机后面板示意图
图1-4 S1024 以太网交换机后面板示意图
指示灯说明
表1-3 S1016/1024 以太网交换机指示灯含义
第2章安
装
安装前的准备
安全注意事项
为避免因使用不当而造成设备损坏或人身伤害，请遵从以下的注意事项：
z在清洁交换机前，应先将交换机电源插头拔出。
请不要用湿润的布料擦拭交换机，也不要用液体清洗交换机。
z请不要将交换机放在水边或潮湿的地方，并防止水或湿气进入交换机机壳。
z请保证交换机工作环境的清洁，过多的灰尘会造成静电吸附，不但会影响设备寿命，而且容易造成通信故障。
z S1016/1024 以太网交换机整机发热量很小，采取自然方式散热。
故应保持交换机通气孔畅通，请勿堆砌放置。
z请确认交换机电压与标示的工作电压值相符，否则交换机可能无法正常工作。
z为减少受电击的危险，在交换机工作时请不要打开机壳。
即使在不带电的情况下，也不要随意打开交换机机壳。
注意：
在 S1016/1024 以太网交换机机箱盖的一个安装螺钉上贴有本公司的防拆封条，当代理商对交换机进行维护时，要求所维护交换机的这个封条完好，所以，用户在打开交换机机箱盖前，请先与本地代理商联系，获得允许；否则，由于擅自操作导致交换机无法维护的后果，将由用户本人负责。
安装场所要求
S1016/1024 以太网交换机可以放在楼道或室内使用，请注意保证以下条件：
z交换机的通风口处留有足够的空间（大于 10cm），以利于交换机的散热。
z安装场所自身有良好的通风散热系统。
z放置交换机的工作台足够牢固，能够支撑交换机及其安装附件的重量。
z工作台接地良好。
电磁环境要求
交换机在使用中可能受到来自系统外部的干扰，这些干扰通过辐射和传导方式对设备产生影响。
为此应注意：
z交流供电系统为 TN 系统，交流电源插座应采用有保护地线（PE）的单相三线电源插座，使设备上滤波电路能有效的滤
除电网干扰。
z交换机工作地点远离强功率无线电发射台、雷达发射台、高频大电流设备。
z必要时采取电磁屏蔽的方法，如接口电缆采用屏蔽电缆。
z接口电缆要求在室内走线，禁止户外走线，以防止因雷电产生的过电压、过电流将设备信号口损坏。
安装交换机
说明：在进行安装操作时，建议带上防静电手腕，以防止静电对设备造成损害。
防静电手腕可以与工作台的接地线相连。
脚垫安装
(1) 撕掉随机附带的脚垫表面的粘贴纸。
(2) 将脚垫粘贴到交换机机箱底板上的圆型凹槽内。
电源线连接
(1) 检查选用的电源与交换机标识的电源是否一致。
(2) 将交换机电源线的一端插到交换机的交流电源插座上，另一
端插到外部的供电交流电源插座上。
(3) 检查交换机的电源指示灯（Power）是否变亮，灯亮则表示
电源连接正确。
安装完成后检查
z检查各线缆与交换机的连接关系是否正确；
z检查接口线缆是否都在室内走线，无户外走线现象。
）。
