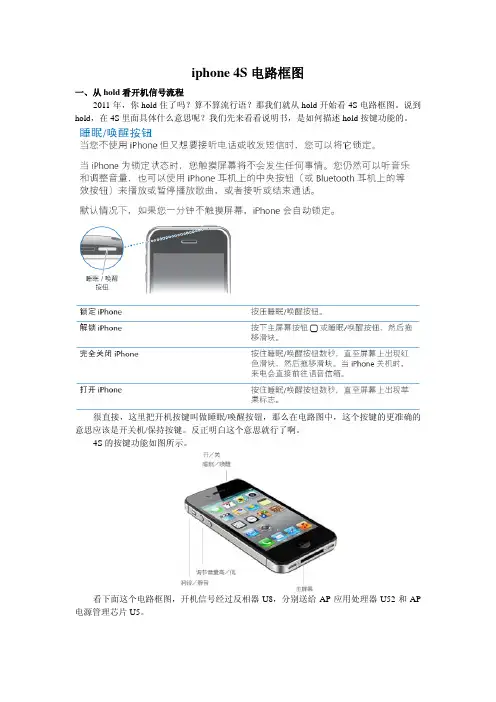

iphone 4S电路框图一、从hold看开机信号流程2011年，你hold住了吗？算不算流行语？那我们就从hold开始看4S电路框图。

说到hold，在4S里面具体什么意思呢？我们先来看看说明书，是如何描述hold按键功能的。

很直接，这里把开机按键叫做睡眠/唤醒按钮，那么在电路图中，这个按键的更准确的意思应该是开关机/保持按键。

反正明白这个意思就行了啊。

4S的按键功能如图所示。

看下面这个电路框图，开机信号经过反相器U8，分别送给AP应用处理器U52和AP 电源管理芯片U5。

还要说一下DFU模式，可能你听说iPhone的DFU模式，DFU的全称是Development FirmwareUpgrade，实际意思就是iPhone固件的强制升降级模式。

例如，在你降级iPhone固件的时候，如果出现过错误（1）或者错误（6），那么在你恢复或者降级固件的时候，你需要使你的iPhone进入DFU模式才能够完全降级。

以下是两种进入DFU模式的方法：1、开启iTunes，并将iPhone连上电脑，然后将iPhone关机。

2、按住开机键直到出现苹果logo，不要松手。

3、在按住开机键同时，按住home键，直到苹果logo消失。

4、此时松开开机键，直到电脑出现DFU模式联接。

5、iTunes出现恢复提示，按住shift，选择相应固件进行恢复。

回头再看一眼上面的框图，同时按住HOME按键和开机按键的时候，AP应用处理器就会识别为DFU模式。

二、充电电路流程4S的充电电路看起来是有点复杂，下面是简化的框图，我们来具体分析下。

首先看看和充电有关系的器件，首先是充电器和电池，废话，没有充电器和电池咋充电？尾插J3，连接充电器用的。

AP电源管理芯片U5，在这里是负责进行充电的。

AP应用处理器，负责监控U5工作。

电池触点J9，一方面通过触点对电池进行充电，同时将电池的温度和电池电量信息反馈给U5和U52。

首先，手机得知道是不是有充电器接入？接入的到底是充电器还是其他附件？尾插26脚是附件检测，检测是否有附件接入尾插。

尾插30脚负责检查是充电器还是USB线充电，根据R28、R23的分压值和U5的E17脚的参考值进行比较，将电压输入到U5的N17脚，从而识别出是否为充电器接入还是USB接入充电。

尾插8脚是1394充电器检测电路，此部分电路出现问题会出现显示充电，但充不进去，输入的充电电压经R516、DZ31稳压后分成两路，一路送到U5，另一路经反相器U6送到U52。

Q3是限压保护管，防止充电器输入电压过高造成U5损坏。

U52通过I2C总线、DWI接口和U5进行通信。

电池内部有NTC电阻，NTC就是负温度系数的热敏电阻，电池触点的2脚将电池内部温度信息送至U5的L1脚。

电池触点将电池电量检测信号从3脚输出，分别送到U5的B8脚和U52的AR3脚。

三、送话受话信号流程iphone 4S手机的送话受话信号比iphone 4要简单一些，4S音频编解码芯片的集成度更高一些。

在看这部分电路的时候，首先找到切入点，你可以从MIC切入，也可以从听筒信号切入。

4S的MIC信号会看到有三组：分别是：INT_MIC1、INT_MIC2、EXT_MIC，这三个分别是机内主MIC、辅助MIC、耳机MIC，4S辅助MIC的作用就是降噪，就这么简单。

Iphone 4S手机的MIC、扬声器、立体声耳机插口位置如图所示。

在看信号流程之前，先要搞明白一个新名词：I2S总线，之所以说它新，是因为在别的手机中很少见到，下面一段话来自百度百科，先学习一下。

I2S总线是飞利浦公司用于音频数据传输的标准。

在飞利浦公司的I2S标准中，既规定了硬件接口规范，也规定了数字音频数据的格式。

I2S有3个主要信号：1、串行时钟SCLK，也叫位时钟（BCLK），即对应数字音频的每一位数据，SCLK都有1个脉冲。

SCLK的频率=2×采样频率×采样位数。

2、帧时钟LRCK，(也称WS)，用于切换左右声道的数据。

LRCK为“1”表示正在传输的是左声道的数据，为“0”则表示正在传输的是右声道的数据。

LRCK的频率等于采样频率。

3、串行数据SDATA，就是用二进制补码表示的音频数据。

有时为了使系统间能够更好地同步，还需要另外传输一个信号MCLK，称为主时钟，也叫系统时钟（Sys Clock），是采样频率的256倍或384倍。

I2S总线接口可作为一个编码解码接口与外部8/16位的立体声音频解码电路（CODEC IC）相连，从而实现微唱片和便携式应用。

它支持IIS数据格式和MSB-Justified 数据格式。

I2S总线接口为先进先出队列FIFO的访问提供DMA传输模式来取代中断模式，可同时发送和接收数据，也可只发送或接收数据。

看完了不明白没事，但你得知道乔布斯做事总是与众不同，那么这个I2S总线亦如此，你只要记住它是用来传输数字音频信号，而且收发共用就行了。

1、送话受话信号框图切入正题，上电路图。

送话器的信号经尾插J3（应该叫连接坞才对，或者是系统接口吧）的39、41脚，送至音频编解码芯片的A2、A1脚，U60为送话器提供的偏压从D2脚输出，经J3的37脚加到MIC上，这个偏压只有建立通话时才有。

送入到U60的信号经过音频编解码处理后，通过I2S0总线、I2S3总线送至U52，U52通过I2S1总线送至通信基带处理器，通信基带处理器处理后将信号发射出去。

射频接收的语音信号由U4处理后经I2S1总线送至AP应用处理器U52，U52通过I2S0总线、I2S3总线送至U60，然后从U60的G3、F3脚输出语音信号，推动受话器发出声音。

2、辅助MIC电路辅助送话器输入电路比较简单，它的作用就是降低送话语音信号的背景噪音，具体电路如下所示。

对电路原理不再赘述。

3、耳机信号电路4S的耳机电路比起3GS、4来要简单很多了，该部分电路应该具有耳机检测、耳机类型检测、接听控制等功能。

具体的检测手段等有实物再进行分析。

耳机送话器信号送入到音频接口J1的9、13脚，然后再送入到耳机MIC放大芯片U7的B1、C1脚，经过放大后从U7的D2、D1脚输出至音频编解码芯片U60的B1、B2脚。

U60的D3、C3脚为耳机MIC检测脚。

耳机MIC的偏压由U60的C2脚提供送至U7的D4脚。

耳机听筒信号从U6的G9、G10脚输出至J1的5、7脚，推动耳机发出声音来。

耳机电路框图如图所示。

U13为低功耗电子开关，受AP处理器控制，耳机参考电压来自U60的F9脚，具体控制原理待分析实物后才能解决。

4、扬声器音频放大电路该部分电路的特点类似于MTK芯片手机的音频小功放，不再赘述。

电路框图如下所示。

四、LCD供电电路1、背景灯供电电路LCD背景灯电路主要集成在AP电源管理芯片U5的内部，L18、D1和U5内部电路共同组成了升压电路。

升压后的电压信号从U5的P14、P18脚输出，送到LCD接口的4、2脚。

LCD背景灯受控于环境光传感器电路和接近传感器电路，环境光传感器电路可以调节背光灯的亮度，接近传感器电路可以控制LCD背景灯的开关，控制部分在后面的传感器电路中讲解。

LCD背景灯电路如图所示。

2、显示电源显示电源是为LCD电路、多点触摸屏提供供电，输出电压为5.7V，很简单，L19、D14和U5内部电路组成升压电路。

升压后的5.7V电压从U5的P10脚输出，然后送至LCD接口的8脚。

显示电源的工作还受来自LCD接口的LCD_PWR_EN信号的控制。

五、环境光传感器环境光传感器（ALS）在4S中的作用就是，当环境光线变化的时候，手机会自动调节屏幕亮度。

在4S手机中，环境光传感器的位置与4相比有所变化。

上一代“iPhone 4”当中，不管是GSM或者CDMA版，距离感应器（proximity sensor）都是直接位于环境光感应器（light sensor）的位置，不过新一代“iPhone 4S”的环境光感应器位置已有所调整，改为放置在距离感应器的左侧。

环境光传感器和手机的通信通过I2C总线进行的，环境光传感器将中断信号经J7的5脚，送至U52的AJ5脚。

AP应用处理器U52通过AP电源管理芯片U5控制LCD背景灯工作电压，从而控制背景灯亮度随环境而变化。

环境光传感器电路框图如图所示。

六、接近传感器·我：Siri，我爱你；Siri：扯淡；·我：我真的爱你；Siri：我希望你不要给其他手机也这么说；·我：不会的，我只爱Siri；Siri：你…你是我翅膀底下的风；·我：太好了，我很高兴你知道我爱你；Siri：你需要的是爱…和你的iPhone看了上面的对话有何感想？不论你怎么调戏Siri，她都不会动手，你把脸轻轻靠近她的时候，距离只有2寸的时候，她就会轻轻闭上眼睛。

其实你也许还不知道，只要你开着屏幕，Siri就会通过屏幕在偷窥你。

哈哈。

信不信，自己试试吧。

4S只要屏幕开着（即使不拨打电话），你的脸靠近屏幕的时候，接近传感器就会启动。

所以4S和4还是有区别的噢。

接近传感器电路框图如图所示。

接近传感器应该是由一个红外线发光二极管和红外线接收二极管组成，供电电压送到传感器接口J7的12脚，多点触摸芯片U19的E6脚输出控制信号控制Q1，Q1通过J7的10脚控制红外线发射二极管的工作，当脸部靠近红外线发射二极管的时候，红外线二极管发射的红外线经脸部反射回来，然后再被红外线接收二极管接收后，信号经J7的2脚输出送至多点触摸芯片U19，U19然后输出控制信号关闭屏幕。

U19的F2脚使出接近传感器使能信号，通过U11进行电平转换后，送至J7的脚，控制接近传感器模块的工作。

七、射频电路框图1、非连续接收电路先引入一段关于DRX的解释。

DRX(非连续接收) Discontinuous Reception当手机已经注册上某个小区且终端处于空闲模式下，终端可以使用非连续接收DRX(Discontinuous Reception) 操作，这意味着在每个DRX周期终端只需要监听与寻呼相关的信息块，其他时间段不需要监听寻呼，从而达到省电的目的。

手机在一段时间里停止监听PDCCH信道，DRX分两种：IDLE DRX，顾名思义，也就是当手机处于IDLE状态下的非连续性接收，由于处于IDLE状态时，已经没有RRC连接以及用户的专有资源，因此这个主要是监听呼叫信道与广播信道，只要定义好固定的周期，就可以达到非连续接收的目的。

但是手机要监听用户数据信道，则必须从IDLE状态先进入连接状态。

而另一种就是ACTIVE DRX，也就是手机处在RRC-CONNECTED 状态下的DRX，可以优化系统资源配置，更重要的是可以节约手机功率，而不需要通过让手机进入到RRC_IDLE 模式来达到这个目的，例如一些非实时应用，像web浏览，即时通信等，总是存在一段时间，手机不需要不停的监听下行数据以及相关处理，那么DRX就可以应用到这样的情况，另外由于这个状态下依然存在RRC连接，因此UE要转到支持状态的速度非常快。
