振动式马铃薯收获机的设计

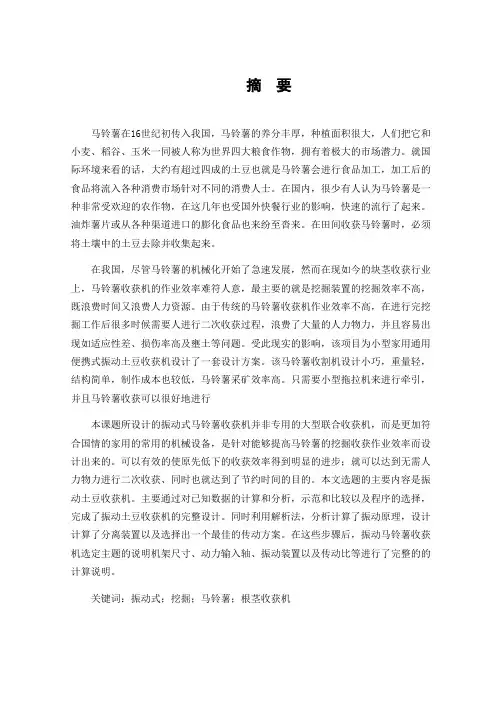

前言

马铃薯的营养价值非常高，市场潜力巨大。在国外，大约占40%的马铃薯加工成食品后进入消费市场。在国内，一向被国人视为不能登大雅之堂的马铃薯产品也突然间在市场上风靡起来。在北京、上海、广州及西安等全国大中城市，以马铃薯条、马铃薯泥为基本原料的麦当劳、肯德基食品已占据我国快餐市场的半壁江山，而从各种渠道进口的其它油炸薯片或膨化食品等也滚滚而来。中国农科院副院长屈东玉博士在日前召开的中国马铃薯学术年会上指出：“马铃薯是一种产量高、适应性强、经济价值大的作物，应把马铃薯主产区列入国家粮食商品粮基地，享受与水稻、小麦等商品粮基地同样的财税待遇，这将是保证我国粮食安全的有效手段马铃薯收获机是当代马铃薯收获不可或缺的设备。在进行田间马铃薯收获时，必须将土层里的马铃薯翻出再进行拣拾。

市场上的马铃薯收获装置挖掘效率低，费时费力。因为传统的马铃薯收获设备不能高效的进行挖掘收获，需要大量人力进行收获，而且工作后的土地成块状，马铃薯的拣拾还需要破碎土壤进行收获。因此根据这一情况，研制出了一种小型家用振动式马铃薯收获机。该振动式马铃薯收获机因其体积小、重量轻、结构简单，所以制造成本低，而且马铃薯挖掘效率高，只需要小型拖拉机进行牵引带动，就可以很好地进行马铃薯挖掘收获。

本文设计的振动式马铃薯收获机是一种常用机械设备，能够高效的进行马铃薯的挖掘工作。本次设计能够大大的提高收获效率；可以减少人力物力，同时也节省时间。本课题设计的主要内容是振动式马铃薯收获机的设计。主要通过对原始数据的分析、方案的论证比较与选择，完成了收获机的总体设计，振动原理的设计，分离装置的设计以及传动方案的选择等内容。在此基础上对马铃薯收获机机体的结构尺寸、传动比等进行了详细的计算和说明。

关键词：振动式；挖掘；马铃薯

目录

1.绪论 (1)

1.1课题研究的意义 (1)

1.2国内外葵花籽去壳机发展状况 (1)

1.3国内外马铃薯收获机存在的问题 (3)

1.4研究的内容和方法 (3)

1.5预期目标 (4)

1.6重点研究的关键问题及解决思路 (4)

1.7工作条件及解决方法 (4)

2.振动式马铃薯收获机总体设计 (4)

2.1收获机的典型方法和方案选择 (4)

2.2振动式马铃薯收获机的振动工作原理 (6)

2.3整机主要的技术参数 (6)

3.整机关键部件结构设计及运动学分析 (6)

3.1牵引架设计 (6)

3.3挖掘铲的结构设计 (8)

4.整机关键部件结构设计及运动学分析 (8)

4.1挖掘铲、振动分离筛机构运动学分析 (8)

5.动力装置的设计与选用 (12)

5.1传动系统的确定 (12)

5.2轴的校核 (12)

总结 (14)

致谢 (15)

参考文献 (16)

1绪论

1.1课题研究的意义

马铃薯的营养价值非常高，市场潜力巨大。在国外，大约占40%的马铃薯加工成食品后进入消费市场。在国内，一向被国人视为不能登大雅之堂的马铃薯产品也突然间在市场上风靡起来。在北京、上海、广州及西安等全国大中城市，以马铃薯条、马铃薯泥为基本原料的麦当劳、肯德基食品已占据我国快餐市场的半壁江山，而从各种渠道进口的其它油炸薯片或膨化食品等也滚滚而来[1]。中国农科院副院长屈东玉博士在日前召开的中国马铃薯学术年会上指出：“马铃薯是一种产量高、适应性强、经济价值大的作物，应把马铃薯主产区列入国家粮食商品粮基地，享受与水稻、小麦等商品粮基地同样的财税待遇，这将是保证我国粮食安全的有效手段马铃薯收获机是当代马铃薯收获不可或缺的设备。在进行田间马铃薯收获时，必须将土层里的马铃薯翻出再进行拣拾[2]。

市场上的马铃薯收获装置挖掘效率低，费时费力。因为传统的马铃薯收获设备不能高效的进行挖掘收获，需要大量人力进行收获，而且工作后的土地成块状，马铃薯的拣拾还需要破碎土壤进行收获。因此根据这一情况，研制出了一种小型家用振动式马铃薯收获机。该振动式马铃薯收获机因其体积小、重量轻、结构简单，所以制造成本低，而且马铃薯挖掘效率高，只需要小型拖拉机进行牵引带动，就可以很好地进行马铃薯挖掘收获[3]。

本文设计的振动式马铃薯收获机是一种常用机械设备，能够高效的进行马铃薯的挖掘工作。本次设计能够大大的提高收获效率；可以减少人力物力，同时也节省时间。本课题设计的主要内容是振动式马铃薯收获机的设计。主要通过对数据的分析、方案的论证比较与选择，完成了收获机的总体设计，振动原理的设计，分离装置的设计以及传动方案的选择等内容[4]。在此基础上对马铃薯收获机机体的结构尺寸、传动比等进行了详细的计算和说明。

1.2国内外葵花籽去壳机发展状况

1.2.1国外马铃薯收获机发展现状

国外很早就研制马铃薯收获装置了，从农业机械化发展过程来看，马铃薯收获机发展较迟缓，只是近50年才发展到较高水平。国外马铃薯机械化收获起步早、发展快、技术水平高。在20世纪40年代初前苏联、美国就开始研制推广应用马铃薯收获机了，50年代末期全面实现了生产机械化。70～80年代，德、英、法、意大利、瑞士、波兰、匈牙利、日本和韩国亦相继实现了马铃薯生产机械化。国外马铃薯收获机械的技术水平相当高，不但生产率高而且高新技术已融于机具之中。如采用振动、液压技术进行挖掘；采用传感技术控制土壤喂人量、马铃薯传运量以及分级装载；采用气

压、气流、光电技术进行碎土和分离及利用微机进行监控操作等[5]。原苏联是生产收获机最早的国家。1960年，马铃薯联合收获机保有量是3万台，1976年，保有量是6万台，1979年，马铃薯收获机械工业化程度达到77%(其中国营农场为84%，集体农庄为73%)；到20世纪90年代除，马铃薯收获机共有16种机型，其中10种是联合收获机，其中劳动生产率比其他2行收获机提高1-2倍。美国在1948年以前用收获机来收获马铃薯，然后人工捡拾。直到1967年，开始使用联合收获机，劳动生产率达到100kg/(h·人)。20世纪80年代初期，联合收获机和分段收获的面积占马铃薯种植面积的85%，其中联合收获已经达到50%以上、20世纪到90年代，美国已经基本实现了马铃薯收获机械化[6]。

德国20世纪在40年代主要生产和使用抛掷式收获机；50年代主要生产和使用升运链式收获机和捡拾装载机，进行分段收获；到1970年保有量达到6205台；70年代开始生产联合收获机，机型有20多种，均是原联合收获机的变型，其保有量达到6万台；90年代开始生产收获-捡拾装载机和具有自动分选装置的联合收获机。日本在1955年以前使用畜力挖掘机，1955年到1965年生产悬挂式的抛掷式和升运链式收获机。70年代开始引进英国、美国等发达国家的联合收获机，并研制适合日本国情的联合收获机[7]。目前，国外马铃薯收获机械大多采用升运链条式联合作业，技术上已达到相当高的水平。由于国外马铃薯采用机械化垄作种植形式，适应这种特点而设计的收获机械在中国难以适应平作收获[8]。以内蒙百事食品(中国)有限公司种薯基地进口机为例，其全部实现机械化作业，种植方式采用垄作，行距为900mm，收获机械为牵引式双行联合作业，多级链输送，配套动力在59.7kW以上，一次完成挖掘，土、石、薯、秧分离，并可实现薯块大小自动分捡、自行装车等功能该机为全液压操纵，各机构可实现自动折叠运输，伤薯率极低。机体与薯块可能接触部位均用橡胶件保护。又如，芬兰康克公司生产的双行马铃薯收获机为牵引式，配套动力为33.6kW以上，在拖拉机右侧实现挖掘，土、薯、茎叶分离，薯块直接装袋装箱。同时，该机可作为捡拾机使用，后部工作台为液压升降式，薯块或石头可直接运至田地头。日本生产的主要为单行履带自走式联合作业机，行走与输送链HST无级变速，发动机为水冷4冲程3缸柴油机[9]。

1.2.2国内马铃薯收获机发展现状

新中国成立初期, 我国收获马铃薯采用人工刨或旧犁挖掘的落后方式。直到20世纪60年代中期,马铃薯收获机具的研制工作才逐步发展起来。研究人员在研究原西德、原苏联、日本、瑞士等国外机具的基础上，研制成功了升运链式马铃薯收获机，但是由于受当时历史条件的限制，没能实现大面积推广和使用。20世纪70年代中期，由于手扶拖拉机的大量推广应用, 国内又掀起了为手扶拖拉机配套的马铃薯收获机的研制高潮, 成功研制了鼠笼式马铃薯收获机, 但受当时的配套动力限制,
