YL235A型光机电设备的组装与调试概述(PPT 50页).ppt
亚龙YL-A光机电一体化实训PPT文档
(3)能给学生创造直接进行计划工作的机会,在一定的时间范围 内可以自行组织、安排自己的学习行为,学生可以自己克服和处理在 项目工作中出现的困难和问题。
(4)具有一定的难度,不仅是已有知识、技能的应用,而且还要 求学生运用已有知识,在一定范围内学习新知识、技能,解决过去从 未遇到过的实际问题。

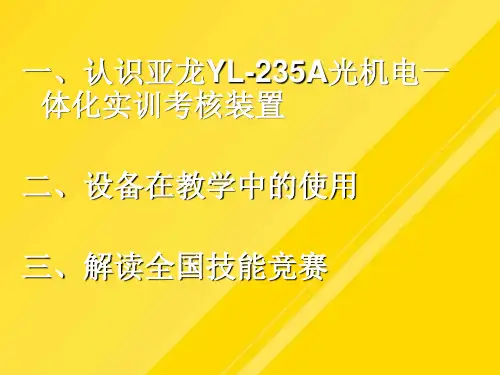

一、认识亚龙YL-235A光机电一 体化实训考核装置
二、设备在教学中的使用
三、解读全国技能竞赛
一、认识亚龙YL-235A光机 电一体化实训考核装置
职
选用设备中不同的部件进行组合,可完成与实际自动生产
业
线相同的生产任务。设备的组装、调试,与职业岗位的工作 任务相同;设备的组装、调试的性能要求和技术要求,与实
启动时应该用什么元件发指令? 按工作过程导向,将传感器、气动系统、电动机的调速
技能竞赛,职业岗位的工作要求和评价标准,将对专业知识的考核和评价融入完成工作任务中。 制订工作计划,即确定完成工作任务的途径、步骤,使用的材料和工具,工作人员的组织等。
运行方式(手动、自动)用什么方式控制?怎 按机电技术、电气技术、电子技术职业岗位经常性的工作,确定选手的工作任务。
1. 明确工作任务
解决做什么、学什么的问题
在机电类专业职业岗位上明确工作任务,需 要机电设备工作原理的知识,对机电设备工作 进行控制的知识,设备安装和运行的相关标准, 完成设备安装和调试的工艺过程及技术要求等 知识和技能。只有具备这些知识和技能,才能 明确具体的工作任务和目标。明确工作任务的 重点是描绘目标,弄清达到目标所需要完成的 工作,完成任务存在的困难和解决方法,完成 任务所需要的条件和应当满足的要求等。
YL235A型光机电设备的组装与调试概述(PPT 50页)
• 根据YL235A型光机 电设备控制要求, 以及设备装配示意 图,列出PLC的I/O 接口分配表。
• 注意:
• COM1~COM4外 接24V正极;COM5 接变频器公共端SD 和警示灯的公共端。
20
• 二、绘制 PLC接线 原理图
• 根据PLC的I/O 接口分配表, 画出PLC接线原 理图
29
• 2.机械手工作流程图
以步进思路编程设计: S1~S5是初始化部分, S20~S30是步进工作部分
机械手工作流程图
30
• 3.传送带与物料分拣机构工作流程图
以步进思路编程: S2是初始化部分, S40~S62是步进工作部分
金属物 料分拣
白色塑料 物料分拣
黑色塑料 物料分拣
31
程序梯形 图绘制
• 5、分拣功能:
• 3)当启动推料Ⅲ传感器检测到黑色塑料物料到位 时,传送带停止运行。此时推料Ⅲ气缸动作,活 塞杆伸出将它推入料槽一内;当推料Ⅲ气缸伸出 限位传感器检测到活塞杆伸出到位后,活塞杆缩 回;推料Ⅲ的缩回限位传感器检测气缸缩回到位 后,系统返回初始位置。
观看仿真动画
13
• 三、工作要求:
9
• 5、分拣功能:
• 1)当启动金属传感器检测到金属物料到位时,传送带停 止运行。
• 2)当启动推料Ⅱ传感器检测到白色塑料物料到位时,传 送带停止运行。
• 3)当启动推料Ⅲ传感器检测到黑色塑料物料到位时,传 送带停止运行。
观看仿真动画
10
• 5、分拣功能:
• 1)当启动金属传感器检测到金属物料到位时,传 送带停止运行。此时推料Ⅰ气缸动作,活塞杆伸 出将它推入料槽一内;当推料Ⅰ气缸伸出限位传 感器检测到活塞杆伸出到位后,活塞杆缩回;推 料Ⅰ的缩回限位传感器检测气缸缩回到位后,系 统返回初始位置。
亚龙YL-235A光机电一体化实训演示幻灯片
实施工作计划,是项目教学中的重点环节。
16
4. 检查与评价
解决做的怎样、学的怎样问题
对工作过程进行质量控制,对工作结果客观评价。 技术指标,安全要求,设备的性能等,与预期的 结果是否相同,这是检查与评价的内容。在职业 教育中,评价的目的不仅是找到缺陷,更重要的 是找到造成缺陷的原因;不仅要评价工作任务完 成情况,还要评价学习情况。学生的工作态度、 职业意识、学习态度和方法都是评价的内容,这 样才能促进学生职业能力的形成和提高。
1.确定教学项目的原则
与调试过程中。
拓
展
增加货架,可扩展为将产品入库的物流设备;按部件的不
性
同组合顺序,可组成不同产品的自动生产线。
4
(一)三大部件使用要点
皮带输送机: 物料运输、物件分拣、产品生产线;
机械手: 物件搬运、完成特定场所的特定操作;
圆盘: 搅拌、粉碎、送料等特定加工设备。
5
(二)各元件的结构和使用
气动执行元件 气缸、气手指、摆动气缸;
17
教师:指引
否
学生:阅读工作任务
书和学习指引材料
教师:指引
否
学生:阅读工作任务
书和学习指引材料
教师:指引
否
学生:阅读工作任务
书和学习指引材料
开始
教师: 发给学生工作任务 书和学习指引材料
学生: 制订工作计划
是
学生: 实施工作计划
是
学生: 检查工作情况
是
教师学生共同评价工作 任务完成情况检查知识
与技能的学习 结束
●在安装时,确保运行开始时,指定的部件在指定的位 置
机电一体化设备235课件1
温州职业中专培训课件
二、实训项目
自动检测技术使用实训 气动技术应用实训 可编程控制器编程实训 电气控制电路实训 变频器应用实训 自动控制技术教学与实训 机械系统安装和调试实训 系统维护与故障检测实训
温州职业中专培训课件
工作原理: 四、 工作原理:电动与气动
送料机构送料: 送料机构送料:按启动按扭后,PLC启动送料电机驱动放料盘旋转, 物料由送料槽滑到物料提升位置,物料检测光电传感器开始检测;
注意:所有的电气元件均连接到接线端子排上,通过接线端子排 连接到安全插孔,由安全接插孔连接到各个模块,提高实训考核 装置安全性。结构为拼装式,各个模块均为通用模块,可以互换, 能完成不同的实训项目,扩展性较强
温州职业中专培训课件
电源模块、按钮模块、三菱 主机、 电源模块、按钮模块、三菱PLC主机、变频器 主机
温州职业中专培盘 机械手装置 皮带输送机 提升架与提升气缸 气缸和传感器 电源模块 变频器模块
PLC模块 模块
用于全国技能竞赛的亚龙YL 235光机电一体化实训设备 用于全国技能竞赛的亚龙YL-235光机电一体化实训设备 YL温州职业中专培训课件
1.亚龙YL-235型执行机构
提升前检测: 提升前检测:如果送料电机运行4秒钟后,物料检测光电传感器仍 未检测到物料,则说明送料机构已经无物料,这时要停机并报警;
机械手抓料: 机械手抓料:当物料检测光电传感器检测到有物料,将给PLC发出信号, 由PLC驱动上料单向电磁阀上料,机械手臂伸出手爪下降抓物,然后手 爪提升臂缩回,手臂向右旋转到右限位,手臂伸出,手爪下降将物料放 到传送带上; 传送带送料并分捡: 传送带送料并分捡:传送带输送物料,传感器则根据物料性质(金属 和非金属),分别由PLC控制相应电磁阀使气缸动作,对物料进行分拣。 同时机械手返回原位重新开始下一个流程。 同时
(完整版)YL-235A设备安装调试的技术运用
YL-235A设备安装调试的技术运用一、有关传感器(接近开关)YL-235A各工作单元所使用的传感器都是接近传感器,它利用传感器对所接近的物体具有的敏感特性来识别物体的接近,并输出相应开关信号,因此,接近传感器通常也称为接近开关。
接近传感器有多种检测方式,包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式、捕捉检测体的接近引起的电气信号的容量变化的方式、利用磁石和引导开关的方式、利用光电效应和光电转换器件作为检测元件等等。
YL-235A所使用的是磁感应式接近开关、电感式接近开关、漫反射光电开关和光纤型光电传感器等。
下面只介绍简介它们的基本工作原理和安装调试方法。
1.1 磁感应式接近开关磁感应式接近开关又称磁性开关,是气动系统最常用的检测位置的传感器。
图1-1是安装在一个直线气缸上的两个磁性开关。
图1-1 安装上直线气缸的磁性开关从图1-1可以看到,气缸两端分别有缩回限位和伸出限位两个极限位置,自动控制中往往需要这两个位置的信息,以便实现控制功能。
获取信息的方法是在这两个极限位置都分别装有一个磁感应接近开关。
当磁性物质接近传感器时,传感器便会动作,并输出传感器信号。
若在气缸的活塞(或活塞杆)上安装上磁性物质,在气缸缸筒外面的两端位置各安装一个磁感应式接近开关,就可以用这两个传感器分别标识气缸运动的两个极限位置。
当气缸的活塞杆运动到哪一端时,哪一端的磁感应式接近开关就动作并发出电信号。
在PLC的自动控制中,可以利用该信号判断推料及顶料缸的运动状态或所处的位置,以确定工件是否被推出或气缸是否返回。
在磁性开关上设置有LED显示用于显示其信号状态,供调试时使用。
磁性开关动作时,输出信号“1”,LED亮;磁性开关不动作时,输出信号“0”,LED不亮。
磁性开关的安装位置可以调整,调整方法是松开它的紧定螺栓,让磁性开关顺着气缸滑动,到达指定位置后,再旋紧紧定螺栓。
磁性开关有蓝色和棕色2根引出线,使用时蓝色引出线应连接到PLC输入公共端,棕色引出线应连接到PLC输入端。
亚龙YL-235A光机电一体化1.11
2.系统的组成 (1).机构的组成
该装置主要由实训台、盘式下料机构、气动机械 手搬运机构、传送分拣机构、接线端子排等组成,如 下图所示:
实训台
盘式下料机构
搬运机械手机构
传送分拣机构
接线端子排
(2).电气控制的组成
该装置的电气控制部分主要由电源模块、PLC模块、 变频器模块、触摸屏模块、按钮模块、电磁阀、气缸 以及各种传感器等组成,如下图所示:
直流减速电机
技术参数:
转速 额定电压 空栽电流 负载电流
6圈/min
24V±10 ≤60mA ≤300mA
正常使用: 电机两个接线端子接入直流电压为24V。 电机的正反转的切换取决于直流电的正负极的切换 。
光电传感器
工作原理
漫射式光电接近开关是利用光照射到被测物体上后反射回来的光线而工 作的,由于物体反射的光线为漫射光,故称为漫射式光电接近开关。它的光 发射器与光接收器处于同一侧位置,且为一体化结构。在工作时,光发射器 始终发射检测光,若接近开关前方一定距离内没有物体,则没有光被反射到 接收器,接近开关处于常态而不动作;反之若接近开关的前方一定距离内出 现物体,只要反射回来的光强度足够,则接收器接收到足够的漫射光就会使 接近开关动作而改变输出的状态。
气源处理组件输入气源来自空气压缩机,所提 供的压力为0.6~1.0MPa, 输出压力为0~0.8MPa 可调。输出的压缩空气送到各工作单元。
接近开关
检测距离:2--4mm 体积小,安装方便 动作频率可高达2500HZ 极性保护和过载保护 重复精度式<5%
额定电压DC 10-30V
额定电流DC 200mA
漫射式接近开关的工作原理
送料机构的实际应用
搅拌机
亚龙YL-235A光机电一体化介绍
气源处理组件输入气源来自空气压缩机,所提 供的压力为0.6~1.0MPa, 输出压力为0~0.8MPa 可调。输出的压缩空气送到各工作单元。
接近开关
检测距离:2--4mm 体积小,安装方便 动作频率可高达2500HZ 极性保护和过载保护 重复精度式<5% 额定电压DC 10-30V 额定电流DC 200mA 通态压降 3<2.5VDC 空载消耗电流DC <10mA
漫射式接近开关的工作原理
送料机构的实际应用
粉碎机 搅拌机 送料机
(2).气动机械手搬运机构
1. 摆动气缸 2. 定位螺栓 3. 气动手爪
4、6、9. 磁性开关 5. 标准气缸 7. 节流阀 8. 双联气缸 10. 接近开关 11. 缓冲阀 12. 支架
标准气缸
注:气缸的正确运动使物料分到相应的位置,只要交换进出气的方向就 能改变气缸的伸出(缩回)运动,气缸两侧的磁性开关可以识别气缸是 否已经运动到位。
光纤传感器的调节说明
光纤传感器的原理图
物料传送和分拣机构的应用
传送机
分拣机
生产流水线
五.标准模块的介绍
(1).电源模块 电源模块主要包括一 个三相漏电保护开关、 两位的单相电源插座。
其中三条火线、零线 经过漏电保护开关被引 导面板的安全插座上, 地线也被相应引到面板 的安全插座上。
该电源模块负责整个 系统的供电。
电源模块
PLC模块
变频器模块
触摸屏
按钮模块
电磁阀
气缸
传感器
四.各个机构的介绍
(1).盘式下料机构 1.料盘 2.调节支架 3.直流电机 4.物料 5.光电传感器 6.料台机构
直流减速电机
技术参数: 6圈/min 转速 额定电压 空栽电流 负载电流
典型机电设备安装与调试(西门子)( 第3版)课件:机械手搬运机构的组装与调试
施工任务
实施任务
设备改造
施工前准备
1.识读设备图样及技术文件(3)PLC相关指令
1.识读设备图样及技术文件
3)顺序控制设计法。应用顺序功能图设计程序的方法称为顺序控制设计法,一般有两种。一种是直接使用顺序功能图,即按照要求画出相应的顺序功能图,直接输入到PLC中,如S7 GRPAH 语言编程。另一种为间接使用顺序功能图。就是用顺序功能图描述PLC要完成的控制。本教材使用间接使用顺序功能图设计法。如图2-7所示,将顺序控制功能图转换成梯形图。
施工任务
实施任务
设备改造
施工前准备
图2-6 顺序控制功能图
1.识读设备图样及技术文件(3)PLC相关指令
②动作。在控制过程中与步对应的控制动作。以步M1.1为例,对应的动作是Q0.1。当步M1.1激活时,驱动Q0.1动作。当步M1.1静止时, Q0.1不动作。③有向连线。将代表各步的方框连接起来的线,称为有向连线,代表着活动的顺序和方向。M1.1与M1.2之间用一根竖线相连,表示当步M1.1工作完成之后,便转移至步M1.2工作,即步M1.2为步M1.1的转移方向。④转换。转换又称转移,用横线表示,是从一个步向另一个步转换的必要条件。以M1.1为例,系统工作至M1.1时,M1.1为活动步,当转移条件I0.1常开触点接通时,系统便从步M1.1转移到步M1.2, M1.2激活为1,由静止步转换为活动步;M1.1自动关闭为0,由活动步转换为静止步。
亚龙YL-235A型光机电装备介绍
亚龙YL-235A型光机电实训考核装备介绍一、亚龙YL-235A型光机电实训考核装备的结构YL-235A在铝合金导轨式实训台上安装下料、加工、装配、搬运、分拣等工作站,构成一个典型的机电一体化设备的机械平台;采用RS485串行通讯方式实现分布式的控制或PLC主站及远程I/O实现系统控制,从而组成自动加工、装配生产线,真实呈现自动生产线的加工过程。
各工作站的结构和功能如下:⑴供料站供料站主要由料仓及料槽、顶料气缸、推料气缸和物料台以及相应的传感器、电磁阀构成,如图1所示。
图1本站工作过程如下:系统启动后,顶料气缸伸出顶住倒数第二个工件;推料气缸推出,把料槽中最底层的工件推到物料台上工件抓取位。
工件到位传感器检测到工件到位后,推出气缸和顶料气缸逐个缩回,倒数第二层工件落到最底层,等待推出。
搬运站机械手伸出并抓取该工件,并将其运送往加工站。
⑵加工站加工站主要由物料台、夹紧机械手、物料台伸出/缩回气缸、加工(冲压)气缸以及相应的传感器、电磁阀构成,如图2所示。
图2本站的功能是完成一个对工件的冲压加工过程,流程如下:搬运站机械手把工件运送到物料台上→物料检测传感器检测到工件→机械手指夹紧工件→物料台回到加工区域冲压气缸的下方→冲压气缸向下伸出冲压工件→完成冲压动作后向上缩回→冲压气缸缩回到位→物料台重新伸出→到位后机械手指松开→搬运站机械手伸出并夹紧工件,将其运送往装配站。
⑶装配站装配站主要有供料单元、旋转送料单元、机械手装配单元、放料台以及相应的传感器、电磁阀构成,如图3所示。
图3本站功能是完成上盖工序,即把黑色或白色两种小圆柱工件嵌入到大工件中的装配过程。
当搬运站的机械手把工件运送到装配站物料台上时,顶料气缸伸出顶住供料单元倒数第二个工件;挡料气缸缩回,使料槽中最底层的小圆柱工件落到旋转供料台上,然后旋转供料单元顺时针旋转180度(右旋),到位后装配机械手按下降气动手爪→抓取小圆柱→手爪提升→手臂伸出→手爪下降→手爪松开的动作顺序,把小园柱工件顺利装入大工件中,机械手装配单元复位的同时,旋转送料单元逆时针旋转180度(左旋)回到原位,搬运站机械手伸出并抓取该工件,并将其运送往物料分解站。
亚龙YL-235A光机电一体化的介绍
的
膜片式
膜片变形驱动活塞杆移动
分
单杆
活塞的单侧有活塞杆
类
按活塞杆的形式 双杆
活塞的两侧都有活塞杆
无缓冲
没有缓冲装置
按有无缓冲装置 单侧缓冲
单侧装缓冲装置
双侧缓冲
两侧装有缓冲装置
笔型气缸
注:气缸的正确运动使物料分到相应的位置,只要交换进出气的方向就能改变气缸的伸 出(缩回)运动,气缸两侧的磁性开关可以识别气缸是否已经运动到位。
3.所包含技术学科
该系统包含了机电一体化专业学习中所涉及的诸如电机驱动、机械 传动、气动、触摸屏控制、可编程控制器、传感器,变频调速等多项技 术,为学生提供了一个典型的综合实训环境,使学生对过去学过的诸多 单科的专业和基础知识,在这里能得到全面的认识、综合的训练和实际 运用。
4. 实训项目
1. 自动检测技术使用实训 2. 气动技术应用实训 3. 可编程控制器编程实训 4. 电气控制电路实训 5. 变频器应用实训 6. 触摸屏应用实训 7. 自动控制技术教学与实训 8. 机械系统安装和调试实训 9. 系统维护与故障检测实训
物料传送和分拣机构的应用
传送机
分拣机
生产流水线
四.整机工作
整机工作的介绍
在触摸屏上按启动按扭后,装置进行复位过程,当装 置复位到位后,由PLC启动送料电机驱动放料盘旋转,物料 由送料盘滑到物料检测位置,物料检测光电传感器开始检 测;如果送料电机运行若干秒钟后,物料检测光电传感器 仍未检测到物料,则说明送料机构已经无物料,这时要停 机并报警;当物料检测光电传感器检测到有物料,将给PLC 发出信号,由PLC驱动机械手臂伸出手爪下降抓物,然后手 爪提升臂缩回,手臂向右旋转到右限位,手臂伸出,手爪 下降将物料放到传送带上,落料口的物料检测传感器检测 到物料后启动传送带输送物料,同时机械手按原来位置返 回进行下一个流程;传感器则根据物料的材料特性、颜色 特性进行辨别,分别由PLC控制相应电磁阀使气缸动作,对 物料进行分拣。
亚龙YL-235A光机电一体化介绍56页PPT
1
0
、
倚
南
窗
以
寄
傲
,
审
容
膝
之
易
安
。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做,明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生,以及整个命运 的,只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
亚龙YL-235A光机电一体化介绍
6
、
露
凝
无
游
氛
,
天
高
风
景
澈
。
7、翩翩新 来燕,双双入我庐 ,先巢故尚在,相 将还旧居。
8
、
吁
嗟
身
后名,于我若浮
烟
。
9、 陶渊 明( 约 365年 —427年 ),字 元亮, (又 一说名 潜,字 渊明 )号五 柳先生 ,私 谥“靖 节”, 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ,东 晋 浔阳 柴桑 人 (今 江西 九江 ) 。曾 做过 几 年小 官, 后辞 官 回家 ,从 此 隐居 ,田 园生 活 是陶 渊明 诗 的主 要题 材, 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
机电设备安装与调试PPT课件
第32页/共97页
• 座浆法的具体做法: 1)、在设置垫铁的混凝土基础部位, 凿出浆坑,
浆坑的尺寸比垫铁外形大60-80mm,浆坑的凿出深度 不小于30mm,且座浆层的厚度不小于50mm照片 3\IMG_0178.jpg;照片3\IMG_0180.jpg
扣长度的总和。
第14页/共97页
典型事例-非正规的地脚螺栓
第15页/共97页
八、垫铁
第16页/共97页
1.垫铁的作用 垫铁是用于设备的找正找平,使机械设备
安装达到所要求的标高和水平,同时承担设备的质 量和拧紧地脚螺栓的预紧力,并将设备的振动传给 基础,来减少设备的振动。 2.垫铁分类
(1)平垫铁 又名矩形垫铁,用于承受主要负 荷和有较强连续振动的设备。
3
若联动设备的轴心较长,放线时有误差时,可架设钢丝替代
4
设备中心基准线。
相互有连接、排列或衔接关系的设备,应按设计要求划定共同的安装基准线。 必要时应按设备的具体要求,埋设临时或永久的中心标板或基准放线点。 埋设标板应符合下列要求:
(1)标板中心应尽量与中心线一致。 (2)标板顶端应外露4-6mm,切勿凹入。 (3)埋设要用高强度水泥砂浆,最好把标板焊接在基础的钢筋上。 (4)待基础养护期满后,在标板上定出中心线,打上冲眼,并在冲眼周围划一圈红
时与设计单位联系; ⑶ 地脚螺栓也可根据设备的重量、载荷及当地风向,计算抗风弯矩,根据计
算结果在相关规范中选取;如GB799; 机械设计手册等 ⑷当地脚螺栓无规定时,地脚螺栓的直径一般可按设备底座的脚螺栓孔径小
亚龙YL-235A光机电一体化的介绍
6.传动元件 1.直流减数电机 2.交流减数电机
直流减速电机
技术参数:
转速 额定电压 空栽电流 负载电流
6圈/min
24V±10 ≤60mA ≤300mA
正常使用: 电机两个接线端子接入直流电压为24V。 电机的正反转的切换取决于直流电的正负极的切换 。
交流减速电机
技术参数:
转速 额定电压 额定电流 额定功率 额定频率
漫射式接近开关的工作原理
3.光纤传感器
光纤传感器放大器单元的安装示意图
光纤传感器也是光电传感器的一种,相对于传统 电量型传感器(热电偶、热电阻、压阻式、振弦式、 磁电式),光纤传感器具有下述优点:抗电磁干扰、 可工作于恶劣环境,传输距离远,使用寿命长,此外, 由于光纤头具有较小的体积,所以可以安装在很小空 间的地方。
光纤传感器的调节说明
光纤传感器的原理图
电感传感器、光电传感器、光纤传感器的接 线方式
三线式传感器
DC +24V 信号输出 DC 0V
注:在传感器的连接上一定要按接线图进行连接,否则会 损坏传感器
磁性开关
螺丝穿孔
动作指示灯
磁性开关原理图和接线图
信号输出
PLC公共端
磁性开关有蓝色和棕色2根引出线,使用时蓝色引出线应连接到PLC输入公共 端,棕色引出线应连接到PLC输入端子。磁性开关的内部电路如图3-6虚线框内所 示,为了防止实训时错误接线损坏磁性开关,YL-235A上所有磁性开关的棕色引 出线都串联了电阻和二极管支路。因此,使用时若引出线极性接反,该磁性开关不 能正常工作 。
亚龙YL-235A光机电一体化实训与考 核设备的使用
亚龙科技集团:刘海周 亚龙网址:
手机:13676718455 电子邮箱:yalonglhz@
