火灾预警系统 电气火灾监控系统
电气火灾监控系统分类及组成
电气火灾监控系统分类及组成电气火灾监控系统由电气火灾监控器、电气火灾监控探测器和火灾声警报器组成，能在电气线路、该线路中的配电设备或用电设备发生电气故障并产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生，因此具有很强的电气防火预警功能。
一、系统分类1.电气火灾监控探测器的分类（1）电气火灾监控探测器按工作方式分类①独立式电气火灾监控探测器，即可以自成系统，不需要配接电气火灾监控设备；②非独立式电气火灾监控探测器，即自身不具有报警功能，需要配接电气火灾监控设备组成系统。
（2）电气火灾监控探测器按工作原理分类①剩余电流保护式电气火灾监控探测器，即当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形且其有效值呈缓慢变化的剩余电流，当该电流大于预定数值时即自动报警的电气火灾监控探测器。
②测温式（过热保护式）电气火灾监控探测器，即当被保护线路的温度高于预定数值时，自动报警的电气火灾监控探测器。
③故障电弧式电气火灾监控探测器，即当被保护线路上发生故障电弧时，发出报警信号的电气火灾监控探测器。
2.电气火灾监控设备的分类电气火灾监控设备按系统连线方式分类为：（1）多线制电气火灾监控设备，即采用多线制方式与电气火灾监控探测器连接。
（2）总线制电气火灾监控设备，即采用总线(一般为2～4根)方式与电气火灾监控探测器连接。
二、系统适用场所电气火灾监控系统适用于具有电气火灾危险场所，尤其是变电站、石油石化、冶金等不能中断供电的重要供电场所的电气故障探测，在产生一定电气火灾隐患的条件下发出报警信号，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生。
三、系统组成电气火灾监控系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
电气火灾监控系统的组成如图3-9-11所示。
图3-9-11电气火灾监控系统组成示意图1．电气火灾监控器电气火灾监控器用于为所连接的电气火灾监控探测器的供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
电气火灾监控系统的设计说明

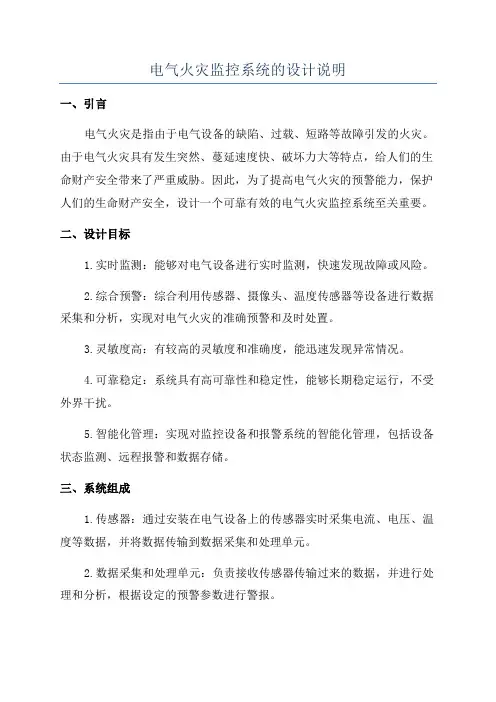

电气火灾监控系统的设计说明一、引言电气火灾是指由于电气设备的缺陷、过载、短路等故障引发的火灾。
由于电气火灾具有发生突然、蔓延速度快、破坏力大等特点，给人们的生命财产安全带来了严重威胁。
因此，为了提高电气火灾的预警能力，保护人们的生命财产安全，设计一个可靠有效的电气火灾监控系统至关重要。
二、设计目标1.实时监测：能够对电气设备进行实时监测，快速发现故障或风险。
2.综合预警：综合利用传感器、摄像头、温度传感器等设备进行数据采集和分析，实现对电气火灾的准确预警和及时处置。
3.灵敏度高：有较高的灵敏度和准确度，能迅速发现异常情况。
4.可靠稳定：系统具有高可靠性和稳定性，能够长期稳定运行，不受外界干扰。
5.智能化管理：实现对监控设备和报警系统的智能化管理，包括设备状态监测、远程报警和数据存储。
三、系统组成1.传感器：通过安装在电气设备上的传感器实时采集电流、电压、温度等数据，并将数据传输到数据采集和处理单元。
2.数据采集和处理单元：负责接收传感器传输过来的数据，并进行处理和分析，根据设定的预警参数进行警报。
3.报警系统：根据数据采集和处理单元的分析结果进行声光报警，及时提醒相关人员。
4.数据存储和管理：将采集到的数据进行存储和管理，方便后期分析和处理。
5.远程监控和管理：通过互联网或局域网实现对电气火灾监控系统的远程管理和监控。
四、系统设计1.传感器选择：根据监测需求选择适合的传感器，包括电流传感器、电压传感器、温度传感器等。
2.数据采集和处理单元：采用嵌入式系统进行数据的采集和处理，通过编程实现对数据的分析和判断。
3.报警系统：通过声音报警和灯光闪烁实现报警功能，可以设置多级报警，根据不同的预警级别进行不同的报警方式。
4.数据存储和管理：选择高可靠性的存储设备，将采集到的数据进行存储和备份，实现数据的长期保存。
5.远程监控和管理：通过网络连接实现对监控系统的远程管理和监控，包括对设备状态的监测、报警系统的激活和数据的查看和分析。
超前预警电气火灾监控系统技术标准-概述说明以及解释

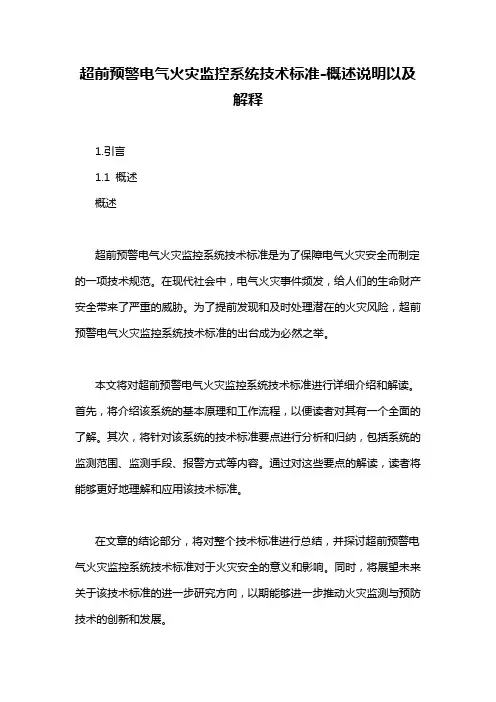

超前预警电气火灾监控系统技术标准-概述说明以及解释1.引言1.1 概述概述超前预警电气火灾监控系统技术标准是为了保障电气火灾安全而制定的一项技术规范。
在现代社会中，电气火灾事件频发，给人们的生命财产安全带来了严重的威胁。
为了提前发现和及时处理潜在的火灾风险，超前预警电气火灾监控系统技术标准的出台成为必然之举。
本文将对超前预警电气火灾监控系统技术标准进行详细介绍和解读。
首先，将介绍该系统的基本原理和工作流程，以便读者对其有一个全面的了解。
其次，将针对该系统的技术标准要点进行分析和归纳，包括系统的监测范围、监测手段、报警方式等内容。
通过对这些要点的解读，读者将能够更好地理解和应用该技术标准。
在文章的结论部分，将对整个技术标准进行总结，并探讨超前预警电气火灾监控系统技术标准对于火灾安全的意义和影响。
同时，将展望未来关于该技术标准的进一步研究方向，以期能够进一步推动火灾监测与预防技术的创新和发展。
通过对超前预警电气火灾监控系统技术标准的全面解读和分析，希望能够提高人们对电气火灾安全的重视程度，并能够通过该系统的应用，有效预防和减少电气火灾事件的发生，保障人们的生命和财产安全。
让我们一起深入探讨这一重要的技术标准。
1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构：本文包括引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的三个小节。
在概述部分，将简单介绍超前预警电气火灾监控系统技术标准的背景和意义。
在文章结构部分，将详细说明本文的章节安排和内容分布。
在目的部分，将明确本文旨在分析和总结超前预警电气火灾监控系统技术标准，以及展望未来可能的研究方向。
正文部分主要包括超前预警电气火灾监控系统技术介绍、技术标准要点1和技术标准要点2三个小节。
在超前预警电气火灾监控系统技术介绍部分，将详细介绍该系统的原理、功能和工作流程。
在技术标准要点1和技术标准要点2部分，将分别阐述超前预警电气火灾监控系统技术标准的关键要点，包括标准内容、标准要求以及标准推广应用等方面的内容。
《电气火灾监控系统》PPT课件
• 2、如果用在供电距离很长时,供电线路对大 地的分布电容就不能忽视了.在负载发生短 路故障或漏电使设备外壳带电时,漏电电流 经大地形成架路,保护设备不一定动作,这是 危险的.只有在供电距离不太长时才比较安 全.
• 这种供电方式在工地上很少见.
5、几种接线系统比较
一 TN系统中性点直接接地,并引出有中性线.保 护线或保护中性线〔顾名思义,中性线和地线合为 了一体〕属于三相四线制系统,系统有个特点就是, 设备不单独接地,只系统接地,分为TN--C 、TN--S 和TN--C--S 三种. <a> TN--C 系统：整个系统的中性导体和保护导 体是合一的 〔b〕TN--S系统：整个系统的中性导体和保护导 体是分开的 〔c> TN--C--S系统：系统中一部分线路的中性 导体和保护导体是合一的
系统.
二、字母含义
• 1 〕第一个字母表示电力〔电源〕系统对地关系.如 T 表示 是中性点直接接地； I 表示所有带电部分绝缘.
2 〕第二个字母表示用电装置外露的可导电部分对地的关 系.如 T 表示设备外壳接地,它与系统中的其他任何接地点 无直接关系； N 表示负载采用接零保护.
3 〕第三个字母表示工作零线与保护线的组合关系. • 如 C 表示工作零线与保护线是合一的,如 TN-C ； • S 表示工作零线与保护线是严格分开的,所以 PE 线称为
三、 电气火灾监控系统安装方式
• 1、 低压配电系统总剩余电流检测 • 单位有独立的变电系统,要监测本单位用电系统的
总体绝缘状态,需检测系统的总剩余电流. • 可将电流互感器安装于变压器接地线中以提供剩
余电流,探测器、报警器可以选用分体式或一体化 结构,如图所示. • 此种剩余电流检测要求供电系统的接地形式为 TN-S系统.
电气火灾预警监测系统的功能

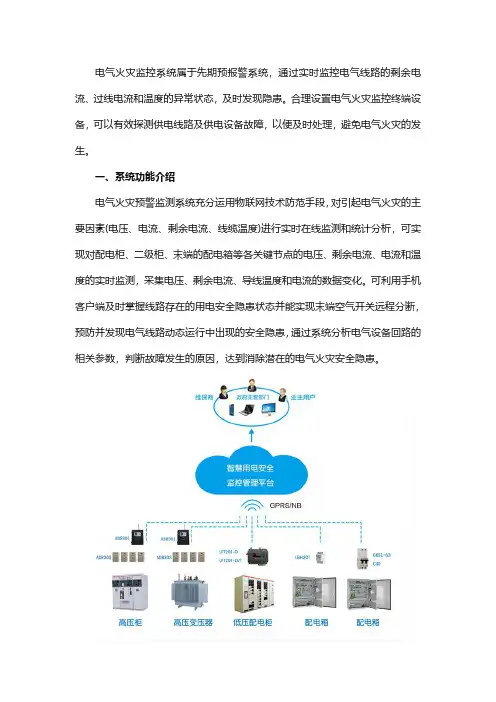

电气火灾监控系统属于先期预报警系统，通过实时监控电气线路的剩余电流、过线电流和温度的异常状态，及时发现隐患。
合理设置电气火灾监控终端设备，可以有效探测供电线路及供电设备故障，以便及时处理，避免电气火灾的发生。
一、系统功能介绍电气火灾预警监测系统充分运用物联网技术防范手段，对引起电气火灾的主要因素(电压、电流、剩余电流、线缆温度)进行实时在线监测和统计分析，可实现对配电柜、二级柜、末端的配电箱等各关键节点的电压、剩余电流、电流和温度的实时监测，采集电压、剩余电流、导线温度和电流的数据变化。
可利用手机客户端及时掌握线路存在的用电安全隐患状态并能实现末端空气开关远程分断，预防并发现电气线路动态运行中出现的安全隐患，通过系统分析电气设备回路的相关参数，判断故障发生的原因，达到消除潜在的电气火灾安全隐患。
电气火灾预警监测系统即在配电设备的开关柜(即用户侧PZ-30箱内或末端电缆分支箱内安装)，设置电气安全预警终端、配套传感器以及智能网关。
基于安装在配电柜(箱)内的电气安全传感终端，实时监测电气线路中的剩余电流、温度、故障电弧等电气火灾危险参数，通过物联网传输技术上传至电气安全云平台，云平台通过数据存储、分析、挖掘、利用，实现描述——诊断——预测——指导的全周期电气安全监管，让能耗状况及电气安全状况时刻处于可监控状态。
二、优势及价值系统安装后，实现了24小时不间断监控各类用电回路监测，实时的了解到各个末端用电设备的用电情况，故障预警、故障报警、断电保护等电气安全保障，把事后处理转向事前防范，杜绝因电气线路安全隐患引起的事故发生，保障和提升用电的安全性，做的了智慧用电精细化管理，进一步提升了用电安全监管水平。
以上就是贵州创赢物联网科技有限公司为大家介绍的关于电气火灾预警监测系统的功能的相关内容，希望对大家有所帮助！。
电气火灾监控系统的工作原理
电气火灾监控系统的工作原理电气火灾监控系统是一种用于预防和监测电气火灾的设备，它可以及时发现电气火灾隐患并提供报警，以保护人们的生命财产安全。
该系统的工作原理主要包括火灾检测、信号传输和报警处理三个步骤。
火灾检测是电气火灾监控系统的核心功能之一。
它通过感应器或探测器来监测火焰、烟雾、温度等火灾指标。
其中，火焰探测器利用红外线或紫外线传感器来检测火焰的辐射能量，当探测到火焰时，系统会立即发出警报。
烟雾探测器则通过光电或离子化传感器来检测空气中的烟雾微粒，一旦探测到烟雾，系统也会发出警报。
温度探测器则可以检测电气设备或线路的温度变化，当温度超过设定的阈值时，系统会自动报警。
通过多种火灾检测手段的组合应用，系统可以提高火灾检测的准确性和可靠性。
信号传输是电气火灾监控系统的重要环节。
一旦火灾检测到火源或烟雾，系统会立即将信号传输到中央控制室或者消防部门。
通常，系统会采用有线或无线的方式进行信号传输。
有线传输可以通过电缆或光纤等介质进行，它具有传输速度快、抗干扰能力强等优点。
无线传输则通过无线信号传输设备，具有灵活性和便捷性。
无论采用哪种传输方式，系统都会保证信号的及时传输和准确性，以便及时采取措施进行火灾扑救。
报警处理是电气火灾监控系统的最终目的。
一旦系统接收到火灾信号，它会立即启动报警装置，如声光报警器、电话自动拨号报警等，提醒人们火灾的发生。
同时，系统还会将火灾信号传输到中央控制室或消防部门，以便相关人员及时处理。
在接收到报警信号后，中央控制室或消防部门会迅速组织人员前往现场进行火灾扑救，以减少火灾的损失。
总结起来，电气火灾监控系统的工作原理包括火灾检测、信号传输和报警处理三个步骤。
通过火焰、烟雾和温度等传感器的监测，系统可以及时发现火灾隐患并提供报警。
然后，系统通过有线或无线的方式将火灾信号传输到中央控制室或消防部门。
最后，系统通过报警装置提醒人们火灾的发生，并通知相关人员进行火灾扑救。
电气火灾监控系统的工作原理可以有效地预防和监测电气火灾，保护人们的生命财产安全。
电气火灾监控系统规范及设计
电气火灾监控系统规范及设计—刖言电气火灾报警系统随着建筑设计防火规范的完善和工程应用的不断普及而得到改进，与此同时人们对电气火灾报警系统的应用又在提出新的要求，不断推进着电气火灾报警系统技术应用的发展，为有效预防和减少电气火灾的发生，规范工程建设中电气火灾监控系统的设计、施工等各项技术活动，制定本规程。
二术语1.电气火灾监控远程服务系统由电气火灾监控系统、网络接入模块、通信网络组成的远程监控建筑电气火灾安全状态的系统。
2、电气火灾监控系统当被保护线路中的探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统，它由电气火灾监控主机、电气火灾监控器及传感器组成。
3、电气火灾监控主机（以下简称主机）接收和监控现场电气火灾监控器报警信号的装置。
4、电气火灾监控器（以下简称监控器）接收电气火灾探测器信号，并具有现场报警功能的监控装置。
5、剩余电流传感器测量被保护线路的剩余电流值变化的传感器，一般为剩余电流互感器。
6、电流传感器测量被保护线路中各线缆电流值变化的传感器。
7、系统总线（以下简称总线）主机与各电气火灾监控器之间传输数字信号的物理传输介质。
8、通信网络用于电气火灾监控系统与电气火灾监控远程服务系统通信的有线传输网络。
9、电气火灾网络接入模块用于电气火灾监控系统与电气火灾监控远程服务系统之间通信的协议处理与转换模块。
10、监控节点设置在配电箱（柜）内的现场监控器件的设置位置。
IL设置场所(1)电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。
(2K火灾自动报警系统设计规范》GB50116中规定保护对象为特级、一级和二级的场所应设置电气火灾监控系统。
(3)符合新疆维吾尔自治区消防安全重点单位界定标准的场所应设置电气火灾监控系统。
(4)其它场所有条件的可设置电气火灾监控系统。
三系统设计1.保护对象选择(1)规范要求应根据建筑物性质和发生电气火灾危险性确定电气火灾监控系统保护对象。
电气火灾监控系统标准
电气火灾监控系统标准电气火灾监控系统是指针对电气设备可能发生的火灾危险，采用先进的监控技术和设备，进行全面、实时的监测和预警，以及对火灾进行有效控制和应急处理的系统。
电气火灾监控系统的标准是保障其正常运行和有效应对火灾风险的重要保障，对于确保电气设备和人员的安全具有重要意义。
本文将对电气火灾监控系统的标准进行详细介绍。
首先，电气火灾监控系统应符合国家相关标准和规定，包括但不限于《建筑电气设计规范》、《建筑电气工程施工及验收规范》等。
在设计、安装、使用和维护过程中，应严格按照国家标准执行，确保系统的可靠性和稳定性。
其次，电气火灾监控系统应具备全面的监测能力，包括对电气设备的温度、电流、电压等参数进行实时监测，并能够及时发现异常情况。
同时，系统应能够对设备周围的环境进行监测，如温度、湿度等，以及对可能引发火灾的因素进行监测，如短路、过载等。
监测数据应能够准确、全面地反映设备和环境的状态，确保系统能够及时发现潜在的火灾风险。
另外，电气火灾监控系统应具备可靠的预警和报警功能。
一旦监测到设备或环境出现异常情况，系统应能够及时发出预警信号，并能够通过声光报警装置、手机短信、邮件等方式通知相关人员。
预警信息应包括异常情况的具体位置、性质和严重程度，以便相关人员能够迅速做出反应。
此外，电气火灾监控系统还应具备有效的控制和应急处理能力。
一旦发生火灾，系统应能够自动启动灭火装置，如喷淋系统、灭火器等，以最大程度地减少火灾对设备和人员的损害。
同时，系统还应能够提供详细的火灾报警信息，包括火灾位置、火势大小等，以便消防人员能够及时到达现场进行灭火。
最后，电气火灾监控系统的标准还应包括系统的维护和管理要求。
系统的日常维护和定期检查是确保系统正常运行的重要保障，应有详细的维护计划和记录。
此外，系统的管理要求也应包括相关人员的培训和考核，以及系统操作规程的制定和执行。
总之，电气火灾监控系统的标准是确保系统正常运行和有效应对火灾风险的重要保障，应符合国家相关标准和规定，具备全面的监测能力、可靠的预警和报警功能，以及有效的控制和应急处理能力。
浅析电气火灾监控系统与消防报警联动
浅析电气火灾监控系统与消防报警联动
zgc4e 电气火灾监控系统
对电气火灾监控系统是否应该和火灾自动
报警系统联动（感烟感温主机）的问题，经常有
问道这个问题，火雷达认为：原则上电气火灾监
控系统不需要和火灾自动报警系统联动。
主要基于以下考虑： 1、电气火灾监控系统是属于预防性质的，
电气火灾监控系统报警，并不等同于发生了火
灾。
2、而火灾自动报警系统报警的话，是已经
发生了火灾，必须马上处理，进行紧急疏散。
3、如果电气火灾监控系统和火灾自动报警
系统联动的话，电气火灾监控系统一旦触发火灾
自动报警系统，则火灾自动报警系统主机将会启
动整个消防系统而实际上，并不
电气火灾监控系统原理
电气火灾监控系统原理
电气火灾监控系统原理
电气火灾监控系统是一种重要的防火设施，它可以有效地保护人们免受由电气设备引起的火灾危险。
它能够以早期报警和自动控制火灾扩大的方式来减少火灾的影响和损失，从而及时保护人员生命财产安全。
电气火灾监控系统是一种集成的防火设施，它通过对电气设备的实时监测和检测，及时发现电气设备的温度、电流、电压等参数异常，并立即采取行动，以阻止火灾的发生和蔓延。
电气火灾监控系统的原理很简单，它由火灾探测器、控制器、报警装置和输出装置构成。
火灾探测器安装在电气设备上，它能够对电气设备的温度、电流、电压等进行实时监测，当它们发生变化时，会发出信号，触发控制器。
控制器是火灾监控系统的核心部件，它能够接收火灾探测器发出的信号，识别出火灾的异常情况，然后立即自动控制设备，防止火灾的发生和蔓延。
除此之外，还有报警装置，它能够通过声音、光、文字等方式发出报警信号，提醒人们注意火灾的发生。
此
外，还可以将报警信号发送到远程监控中心，以协助火灾防治。
最后，还有输出装置，它能够将控制器的控制信号转换为电气设备的控制信号，使电气设备能够自动关闭，从而防止火灾的发生。
电气火灾监控系统是一种重要的防火设施，它能够有效地阻止由电气设备引起的火灾，减少火灾的影响和损失，从而及时保护人命财产安全。
电气火灾监控系统的原理很简单，但是它的作用却不容小觑，它能够有效地保护人们免受火灾的危害。
电气火灾监控系统的操作方法
电气火灾监控系统的操作方法
电气火灾监控系统的操作方法如下：
1.系统开机
将主机开关打开，开启系统。
2.画面显示
打开监控器，观察监控画面是否正常显示。
3.预警设置
进入预警设置页面，根据实际情况设置预警阈值，如温度、烟雾密度等。
4.数据查询
进入数据查询页面，查看历史数据和实时数据。
5.报警应对
当系统发出报警信号时，进行应对。
根据报警的类型和级别，执行相应的应对措施，如关闭相关设备、通知救援部门等。
6.系统维护
定期对系统进行维护保养，保证系统的正常运行和准确性。
总之，电气火灾监控系统是一项重要的安全监控措施，需要专业人员负责操作和维护。
在实际使用中，要注意对系统进行规范管理和操作，确保设备能够顺利运行并及时发现火灾隐患，提高安全防范能力。
电气火灾监控系统的操作方法
电气火灾监控系统的操作方法
电气火灾监控系统是一种用于监测和报警电气火灾的设备。
一般来说，电气火灾监控系统的操作方法如下：
1. 启动系统：首先需要按照系统使用说明启动电气火灾监控系统。
2. 设置阈值：设置系统的阈值，以便在温度超出设定值时触发报警。
3. 安装传感器：按照系统使用说明安装温度传感器和烟雾传感器等探测器。
4. 监控系统：启动电气火灾监控系统后，系统将开始监控电气设备的温度和烟雾等情况。
5. 报警：当电气设备的温度或烟雾超出设定的阈值时，系统将发出报警信号，提醒用户进行处理。
6. 处理：用户需要根据报警信息进行处理，包括检查电气设备是否存在故障，及时维修或更换设备。
需要注意的是，电气火灾监控系统的操作方法可能因设备品牌和型号而有所不同，用户在使用前需要仔细阅读设备使用说明，并按照说明操作。
同时，对于不熟悉
的操作，建议用户寻求专业人员的帮助。
电气火灾监控系统的报警原理
电气火灾监控系统的报警原理
电气火灾监控系统，特点在于漏电监控方面属于先期预报警系统，与传统火灾自动报警
系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。
所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。
电气火灾监控设备与多个探测器通过二总线构成一个完整的数字化总线通讯系统。
电气火灾监控设备通过二总线与探测器连接，通过现场总线向探测器发出巡检命令，接收探测器的状态信息(报警、故障、供电回路失电、剩余电流数值)，当电气火灾监控设备监测异常信息时，进行声光报警并显示相应信息和信息类型。
电气火灾监控设备还可通过RS232串行通讯将信息传给图形显示系统，图形显示各种信息，并将信息数据储存在
其数据库中，以备日后查询。
火灾自动报警系统调试 - 电气火灾监控系统调试
电气火灾监控系统调试系统调试1 一般规定1．1 系统调试应包括系统部件功能调试和分系统的联动控制功能调试，并应符合下列规定：1 应对系统部件的主要功能、性能进行全数检查，系统设备的主要功能、性能应符合现行国家标准的规定；2 应逐一对每个报警区域、防护区域或防烟区域设置的消防系统进行联动控制功能检查，系统的联动控制功能应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB 50116的规定；3 不符合规定的项目应进行整改，并应重新进行调试。
1．2 火灾报警控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源监控器等控制类设备的报警和显示功能，应符合下列规定：1 火灾探测器、可燃气体探测器、电气火灾监控探测器等探测器发出报警信号或处于故障状态时，控制类设备应发出声、光报警信号，记录报警时间；2 控制器应显示发出报警信号部件或故障部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第4．2．2条的规定。
1．3 消防联动控制器的联动启动和显示功能应符合下列规定：1 消防联动控制器接收到满足联动触发条件的报警信号后，应在3s内发出控制相应受控设备动作的启动信号，点亮启动指示灯，记录启动时间；2 消防联动控制器应接收并显示受控部件的动作反馈信息，显示部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第2．2条的规定。
1．4 消防控制室图形显示装置的消防设备运行状态显示功能应符合下列规定：1 消防控制室图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监管信息；2 消防控制室图形显示装置应接收并显示消防联动控制器发送的联动控制信息、受控设备的动作反馈信息；3 消防控制室图形显示装置显示的信息应与控制器的显示信息一致。
1．5 气体灭火系统、防火卷帘系统、防火门监控系统、自动喷水灭火系统、消火栓系统、防烟与排烟系统、消防应急照明及疏散指示系统、电梯与非消防电源等相关系统的联动控制调试，应在各分系统功能调试合格后进行。
火灾预警系统电气火灾监控系统
火灾预警系统电气火灾监控系统概述电气火灾是指电设备或线路因电气故障、过载、短路等原因，导致燃烧或引发燃烧、爆炸等事故。
电气火灾不仅会造成人身财产损失，也会对社会带来严重的影响。
为了有效避免电气火灾的发生，火灾预警系统电气火灾监控系统应运而生。
火灾预警系统火灾预警系统是指通过传感器、主机、配电柜等设备实现对电气设备和线路的监测，预警和报警，并采取必要的应急处理措施，防止火灾事故的发生。
设备组成•传感器：安装在电气设备和线路的关键位置，采集转化数据，可用于测量电流、电压、温度等参数；•主机：负责分析、处理和传输传感器采集到的数据，并判断是否存在火灾隐患；•报警器：负责发出警报，提醒运维人员采取应急措施；•控制器：负责控制电气设备的启动、停止、调节等，通过预警信号和人工控制的方式，在有需求时切断电源，防止火灾事故的扩散。
工作原理火灾预警系统通过传感器采集电气设备和线路的参数数据，并将其传输到主机。
主机通过算法对数据进行分析和处理，判断是否存在潜在的火灾隐患。
如果发现异常情况，主机会通过报警器及时发出警报，提醒运维人员进行相应措施。
在必要时，控制器会切断电源，防止火灾的持续发生和扩散。
电气火灾监控系统电气火灾监控系统是指通过电热传感器实时监测电气设备和线路的温度变化，及时发现电气火灾隐患，并提供预警和报警服务。
设备组成•电热传感器：安装在电气设备和线路的关键位置，采集实时数据，可用于测量温度、热量等参数；•主机：负责处理和传输传感器采集到的数据，并判断是否存在电气火灾隐患；•报警器：负责发出警报，提醒运维人员采取应急措施；•控制器：负责控制电气设备的启动、停止、调节等，通过预警信号和人工控制的方式，在有需求时切断电源，防止电气火灾的发生和扩散。
工作原理电气火灾监控系统通过电热传感器采集电气设备和线路的温度数据，并将其传输到主机。
主机通过热学模型和人工智能等算法，对数据进行分析和处理，判断是否存在电气火灾隐患。
电气火灾监控系统和消防电源监控系统的区别
前言电气火灾监控系统和消防电源监控系统，两者一样吗？有什么区别？水投壹号院2021年1月7日一、设置目的不同消防电源监控系统•消防电源监控系统是指对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统，以确保消防设备电源时刻处于正常状态，保障消防设备可靠运行。
•消防设备电源监控系统由消防设备电源状态监控器、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。
电气火灾监控系统•电气火灾监控系统属于火灾预警系统，通过探测电力线路的剩余电流值，或者探测电气部件的异常温升，消除电气设备的火灾隐患。
当被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统。
•电气火灾监控系统主要由电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器组成。
•电气火灾监控系统基本原理是：当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号。
•同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。
值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
水投壹号院2021年1月7日二、设置方式不同消防电源监控系统，•在消防电源监控系统中，每相线路单独穿过电流传感器。
电流传感器检测的是单独的每相电流，当电流值偏离正常值时，发出报警信号。
电气火灾监控系统•在电气火灾监控系统中，不管是单相还是三相电源回路，线路都要同时穿过剩余电流传感器。
电气火灾预警监控系统方案
TFRC128-EFMP-ET01型数字化电气火灾预警监控系统技术方案TFRC128-EFMP-ET01型数字化电气火灾预警监控系统广州天赋人财光电科技一、公司简介广州天赋人财光电科技是一家专业致力于研究、开发、生产在线监测系统和工业信息化系统及工业自动化产品的高新技术企业。
研发生产的TFRC128-EFMP-ET01线性光纤差定温火灾预警监控系统，该系统采用先进的半导体激光技术、光纤光学滤波技术、高速光电转换、信号采集技术，自主开发研制了具有对线型电气〔如电缆〕设备实时温度探测的功能，而且具有长距离大空间温度场准确探测的功能，同时具有蓝牙测温式电气火灾探测器功能的TFRC128-EFMS电气火灾预警监控系统。
该产品满足国家标准?线型光纤感温广州天赋人财光电科技 1TFRC128-EFMP-ET01型数字化电气火灾预警监控系统火灾探测器?GB/T 21197-2007消防产品强制认证，并有国家消防部门出具的型式检测报告。
该产品的信号处理器〔主机〕可同时连接三种探测器：线型光纤式火灾探测器、蓝牙无线测温式电气火灾测器〔点式〕，蓝牙剩余电流式火灾探测器。
各种功能满足?GB 14287-1-2005?规程要求。
先进的技术、雄厚的技术力量以及精良的设备铸就了天赋人财产品的高品质、高品位。
公司崇尚以市场为导向，以技术为后盾，以效劳建诚信的宗旨，不断促进技术和产品革新。
并以科学的管理、先进的技术、严谨的作风以及快捷、周到的效劳，支持客户工作，在售前效劳、售后效劳、标准效劳等方面真诚地向客户做出承诺。
二、系统功能1.实时探测电气设备线型部位及各连接点处温度信息：实时在线监测被检测对象的温度和火灾状况，如电缆桥架、电缆夹层、电缆竖井、电缆隧道、变压器及开关柜中各触头、引流线、电缆头、电缆中间连接处、电容器等，由于电气设备长期运行的可靠性、接触紧密性、弹性变差等因素而形成的过热及火灾，通过该系统的实时在线监测，即可在短时间内预警电气故障、爆炸和火灾的发生；装置具有响应速度快、可靠性高、测量准确的特点，实时监控电气设备的运行温度并以图文方式在CRT实时显示及报警，输出报警信号，联动相应消防设备，同时可提供实时的各分区平均温度、在线温升变化等图文资料，为维护部门提供一手设备平安运行资料。
电气火灾监控系统组成
电气火灾监控系统组成电气火灾监控系统是一种专门设计用于预防和控制电气火灾的高科技设备。
它通过实时监测电气线路的电流、电压、温度等参数，及时发现电气故障和异常，从而避免火灾的发生。
该系统由多个关键组件组成，以下是其主要组成部分的详细描述：1. 监控主机：监控主机是整个系统的控制中心，负责接收来自各个传感器的数据，并进行分析处理。
它通常具备数据处理、存储、报警和远程通信等功能。
监控主机的稳定性和处理能力直接影响到整个系统的可靠性和响应速度。
2. 传感器：传感器是系统的眼睛和耳朵，负责实时监测电气线路的状态。
常见的传感器包括电流传感器、电压传感器、温度传感器等。
这些传感器能够检测到电气线路中的异常电流、电压波动或温度升高，并及时将数据传输给监控主机。
3. 显示单元：显示单元用于展示系统的实时状态和历史数据，便于操作人员进行监控和分析。
它通常包括液晶显示屏、指示灯和按键等，能够直观地显示电气线路的电流、电压、温度等参数，以及系统的报警状态。
4. 报警系统：当监控主机检测到电气线路出现异常时，报警系统会立即启动，发出声光报警信号，提醒相关人员采取紧急措施。
报警系统可以是独立的，也可以与监控主机集成在一起。
5. 通信模块：通信模块负责将监控主机的数据传输到远程监控中心或控制室。
它可以通过有线或无线的方式进行数据传输，确保信息的实时性和准确性。
通信模块的稳定性和传输速度对于实现远程监控和快速响应至关重要。
6. 电源模块：电源模块为整个系统提供稳定的电源。
它通常包括电源适配器、电池和备用电源等，确保在主电源发生故障时，系统仍能正常运行。
7. 软件系统：软件系统是监控主机的大脑，负责处理和分析传感器收集的数据，以及控制报警和通信模块。
它通常包括操作系统、数据库和应用程序等，能够实现数据存储、分析、报警和远程通信等功能。
8. 安装配件：为了确保系统能够稳定地安装在电气线路上，还需要一些安装配件，如电缆、连接器、支架和紧固件等。
火灾自动报警系统PPT课件
1）集中报警系统中可以有二台及以上火灾报警控 制器和消防联动控制器，但是只能设置或必须指定
其中的一台控制器，具有集中报警功能和集中控制
功能，其余控制器只作为附属设备。
2）对于水泵、风机等消防设施的专线手动控制必 须由起集中控制作用的控制器实现；对于水泵、风
机、电动排烟阀、挡烟垂壁等自动消防设施的总线 联动控制，可根据实际情况由其他相应的控制器实
现。
.
13
控制中心报警系统的组成
➢1）设置了两个及以上消防控制室； ➢2）设置了两个及以上集中报警系统。
.
14
控制中心系统的组成示意图
.
15
控制中心系统的组成示意图
.
16
控制中心报警系统消防控制室的设计要求
➢1）设置两个及以上消防控制室时，应确定一 个主消防控制室；
➢2）主消防控制室应能显示所有火灾报警信号 和联动控制状态信号，并应能控制重要的消防 设备；
➢2 任一台消防联动控制器地址总数或火灾报警控制 器（联动型）所控制的各类模块总数不应超过1600， 每一联动总线回路连结设备的总数不宜超过100，且
应留有不少于额定容量10％的余量。
.
23
控制器控制范围的设定
➢高度超过100米的建筑，除消防控制室 内设置的控制器外，每台控制器直接控 制的火灾探测器、手动火灾报警按钮和 模块等设备不应跨越避难层。
火灾自动报警系统
.
1
火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消 防联动控制、电气火灾监控系统和可燃气体 探测报警系统等的部分或全部组成。
电气火灾监控系统和可燃气体探测报警 系统又被称为火灾预警探测报警。
.
2
火灾探测报警系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SM-ZD-93201
火灾预警系统电气火灾
监控系统
Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives
编制：____________________
审核：____________________
时间：____________________
本文档下载后可任意修改
火灾预警系统电气火灾监控系统
简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。

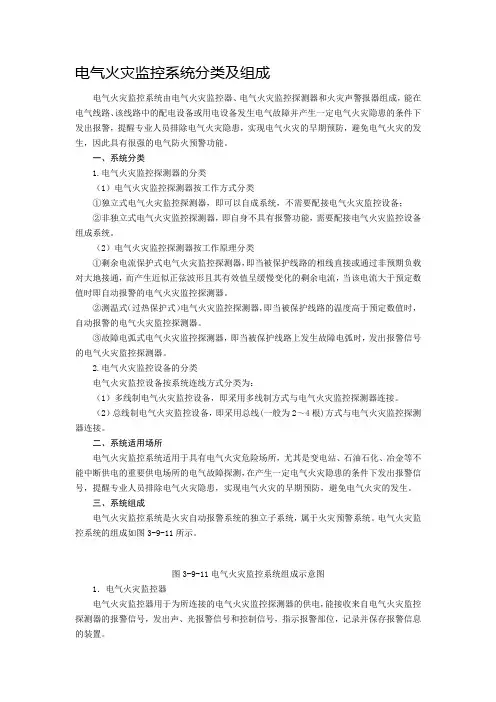

电气火灾监控系统由电气火灾监控器、电气火灾监控探测器和火灾声警报器组成，能在电气线路、该线路中的配电设备或用电设备发生电气故障并产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生，因此具有很强的电气防火预警功能。
一、系统分类
1.电气火灾监控探测器的分类
（1）电气火灾监控探测器按工作方式分类
①独立式电气火灾监控探测器，即可以自成系统，不需要配接电气火灾监控设备；
②非独立式电气火灾监控探测器，即自身不具有报警功能，需要配接电气火灾监控设备组成系统。
（2）电气火灾监控探测器按工作原理分类
①剩余电流保护式电气火灾监控探测器，即当被保护线
路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形且其有效值呈缓慢变化的剩余电流，当该电流大于预定数值时即自动报警的电气火灾监控探测器。
②测温式（过热保护式）电气火灾监控探测器，即当被保护线路的温度高于预定数值时，自动报警的电气火灾监控探测器。
③故障电弧式电气火灾监控探测器，即当被保护线路上发生故障电弧时，发出报警信号的电气火灾监控探测器。
2.电气火灾监控设备的分类
电气火灾监控设备按系统连线方式分类为：
（1）多线制电气火灾监控设备，即采用多线制方式与电气火灾监控探测器连接。
（2）总线制电气火灾监控设备，即采用总线(一般为2～4根)方式与电气火灾监控探测器连接。
二、系统适用场所
电气火灾监控系统适用于具有电气火灾危险场所，尤其是变电站、石油石化、冶金等不能中断供电的重要供电场所的电气故障探测，在产生一定电气火灾隐患的条件下发出报
警信号，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生。
三、系统组成
电气火灾监控系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
电气火灾监控系统的组成如图3-9-11所示。
图3-9-11电气火灾监控系统组成示意图
1．电气火灾监控器
电气火灾监控器用于为所连接的电气火灾监控探测器的供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
2.电气火灾监控探测器
电气火灾监控探测器是能够对保护线路中的剩余电流、温度等电气故障参数响应，自动产生报警信号并向电气火灾监控器传输报警信号的器件。

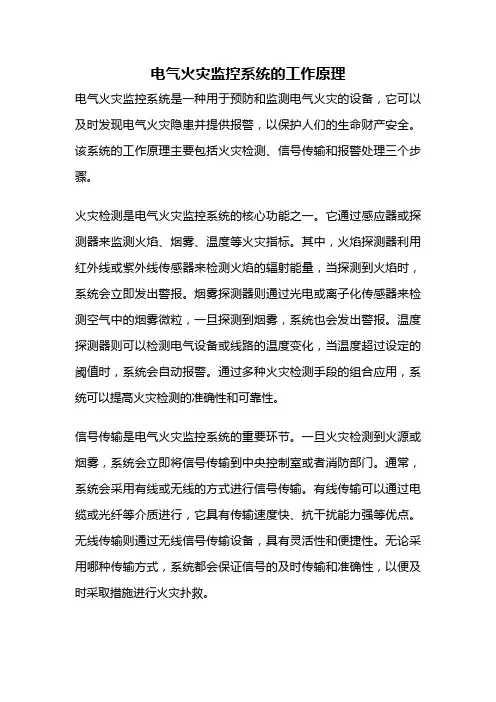

四、系统工作原理
发生电气故障时，电气火灾监控探测器将保护线路中的剩余电流、温度等电气故障参数信息转变为电信号，经数据处理后，探测器做出报警判断，将报警信息传输到电气火灾监控器。
电气火灾监控器在接收到探测器的报警信息后，经报警确认判断，显示电气故障报警探测器的部位信息，记录探测器报警的时间，同时驱动安装在保护区域现场的声光警报装置，发出声光警报，警示人员采取相应的处置措施，排除电气故障、消除电气火灾隐患，防止电气火灾的发生。
电气火灾监控系统的工作原理如图3-9-12所示。
五、系统设计
电气火灾监控系统是一个独立的子系统，属于火灾预警系统，应独立组成。
电气火灾监控探测器应接入电气火灾监控器，不应直接接入火灾报警控制器的探测器回路。
当电气火灾监控系统接入火灾自动报警系统中时，应由电气火灾监控器将报警信号传输至消防控制室的图形显示装置或集中火灾报警控制器上，但其显示应与火灾报警信息有区别；在无消防控制室且电气火灾监控探测器设置数量不超过8个时，可采用独立式电气火灾监控探测器。
1.剩余电流式电气火灾监控探测器的设置
剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜（箱）的出线端。
在供电线路泄漏电流大于5300mA时，宜在其下一级配电柜（箱）上设置。
剩余电流式电气火灾监控探测器不宜设置在IT系统的配电线路和消防配电线路中。
选择剩余电流式电气火灾监控探测器时，应计及供电系统自然漏流的影响，并选择参数合适的探测器；探测器报警值宜为300 mA～500mA。
具有探测线路故障电弧功能的电气火灾监控探测器，其保护线路的长度不宜大于100m。
2.测温式电气火灾监控探测器的设置
测温式电气火灾监控探测器应设置在电缆接头、端子、重点发热部件等部位。
保护对象为1000V及以下的配电线路测温式电气火灾监控探测器应采用接触式设置。
保护对象为1000V以上的供电线路，测温式电气火灾监控探测器宜选择光栅光纤测温式或红外测温式电气火灾监控探测器，光栅光纤测温式电气火灾监控探测器应直接设置在保护对象
的表面。
3.独立式电气火灾监控探测器的设置
独立式电气火灾监控探测器的设置应符合电气火灾监控探测器的设置要求。
设有火灾自动报警系统时，独立式电气火灾监控探测器的报警信息和故障信息应在消防控制室图形显示装置或集中火灾报警控制器上显示；但该类信息与火灾报警信息的显示应有区别。
未设火灾自动报警系统时，独立式电气火灾监控探测器应将报警信号传至有人员值班的场所。
4.电气火灾监控器的设置
设有消防控制室时，电气火灾监控器应设置在消防控制室内或保护区域附近；设置在保护区域附近时，应将报警信息和故障信息传入消防控制室。
未设消防控制室时，电气火灾监控器应设置在有人员值班的场所。
