磷酸锌水门汀的调拌PPT课件

合集下载

口腔科各种材料的认识PPT课件

用范围
固化反应
可编辑课件PPT
4
充填材料
概念：治疗龋病时用于充填窝洞的材料分类：玻璃离子类、复合树脂类、金属合
金类。性能：物理性能、化学性能、机械性能、
操纵性能、生物学性能。固化反应：光固化、化学固化（自固化）应用范围：直接充填修复、修复体修复、
桩核修复。
可编辑课件PPT
可编辑课件PPT
0.8的位置
11
变色龙
白色勺子+绿色杯子比例：1：1 搅拌时间：45秒上托时间：20秒（在材料未变成黄色之前上托）操作时间：1分20秒口内时间：1分钟固化时间：1分30秒全长时间：2分35秒
注意、橘红色搅拌时间橙色操作时间
黄色放入时间可编辑课件PPT
12
翡翠
可编辑课件PPT
21
氧化锌比例：暂封1：1 、粘接1：2 调拌时间：45秒操作时间：1分30秒固化时间：6分钟
可编辑课件PPT
22
氢氧化钙比例：1:1 调拌时间：30秒操作时间：2分钟固化时间：6分钟
可编辑课件PPT
23
聚羧酸锌水门汀
比例：粘接 1：2 垫底 1：1 调拌时间：垫底45秒、粘接1分操作时间：2 分钟固化时间：垫底2分钟、粘接4 分钟
5
可编辑课件PPT
6
复合树脂类
充填类
玻璃离子类水门汀
可编辑课件PPT
金属合金类
7
水门汀
是指由金属盐或氧化物作为粉剂与专用液体调合而成的无机非金属材料，临床亦称粘固粉或粘固剂。
主要用于各种修复体的粘结、牙齿的充填、暂封、洞衬、盖髓、根管充填等。
分类：磷酸锌水门汀、聚羧酸锌水门汀、玻璃

口腔护理操作规范粘结剂

口腔护理操作规范——粘接剂浙江大学隶属口腔医院杨明丽主要内容?粘结剂的调拌方法?全瓷贴面粘结的护理配合粘结剂的调拌方法粘结资料：（临床常用）磷酸锌水门汀羧酸锌水门汀玻璃离子水门汀树脂粘结剂粘结剂的调拌方法—磷酸锌1.准备①素质要求：仪表、着装切合职业要求②环境准备：寂静、整齐、安全、适合的温湿度③用物准备：调解板、调刀、资料、酒精棉球粘结剂的调拌方法—磷酸锌用物准备粘结剂的调拌方法—磷酸锌2.评估①病人的一般状况：病情认识，口腔内基牙状况②资料的性能：参照说明书③操作的目的：治疗的要求粘结剂的调拌方法—磷酸锌3.操作前准备①洗手：（六步法七步法）②备齐用物，搁置合理粘结剂的调拌方法—磷酸锌4.操作①三查七对②按比率正确的取粉、液③逐次加粉于液中按正确方法调拌④传达粘结剂的调拌方法—磷酸锌①三查七对资料的名称、有效期、粉液比率粘结剂的调拌方法—磷酸锌②按比率正确的取粉、液粘结剂的调拌方法—磷酸锌②按比率正确的取粉、液粘结剂的调拌方法—磷酸锌③逐次加粉于液中按正确方法调拌粘结剂的调拌方法—磷酸锌③逐次加粉于液中按正确方法调拌粘结剂的调拌方法—磷酸锌③逐次加粉于液中按正确方法调拌粘结剂的调拌方法—磷酸锌④传达粘结剂的调拌方法—磷酸锌④传达粘结剂的调拌方法—磷酸锌5.操作后①洁净调解板、调刀②整理用物、洗手粘结剂的调拌方法—玻璃离子1.准备与磷酸锌水门汀调拌术基真同样差别：①用物②调拌方法③用途粘结剂的调拌方法—玻璃离子①用物准备粘结剂的调拌方法—玻璃离子②调拌过程粘结剂的调拌方法—玻璃离子②调拌过程粘结剂的调拌方法注意事项①操作正确、动作协调②所调资料切合要求③资料取量适合，无浪费④切合无菌操作原则⑤操作时间1min内达成粘结剂的调拌方法存在问题⑥加粉太快，调拌时间太短⑦粉液搁置太近，影响调拌⑧调拌欠平均，有颗粒⑨不认识资料性能⑩操作后不整理用物，手卫生差全瓷系列临床分类：氧化铝（In-Ceram）铸瓷Empress）Ⅱ氧化锆（CAD/CAM陶瓷）全瓷系列—临床个案（1）氧化锆全瓷冠的粘结：树脂增强型玻璃离子牙备戴桩后修复后氧化锆全瓷冠全瓷系列—冠桥粘结：除了氧化锆以外不可以用树脂增强型玻璃离子粘结，它会吸水膨胀致使全瓷冠破碎。

材料调拌ppt课件

研磨方法：（旋转推开法）注意：调和时间整个调和时间在（60s）内完成。工作时间：从开始调和计，控制在在（90s）内净固化时间：2~5min。
30
材料要求
• 基底料——面团状，干些。 • 暂时充填——稠糊状。 • 粘固——稀糊状。
31
注意事项
建议不要使用金属调刀，以免水门汀变色
32
注意事项
16
• 2、推拉加压法：将粘固剂分为3份，逐步将粘固粉加到液中，首先以旋转辗压的方式进行混合再向外推开，以此手法循环调拌粘固剂。
17
• 3、将粘固剂分为3份，逐步将粘固粉加到液中按“8”字型进行加压研磨调拌。
18
• 调拌时间最好在25~30s • 通常以检查粘固剂的拉丝程度来判断其稀
稠程度。 • 粘稠度合适时，调刀和调和版之间可以拉
5
磷酸锌水门汀粘固剂
• 一、性能：1.在室温下调和后工作时间为 3~6分钟，固化时间为5~14min，在冷的厚玻璃板上调和水门汀可以延长工作时间。
• 2.材料内的游离磷酸有一定刺激性。 • 二、临床应用：用于冠、桥及嵌体的粘固
修复，但是由于在凝固过程有游离酸的释放，一般不用于活髓牙。
6
氧化锌丁香酚水门汀粘固剂
8
调拌前准备
• 物品准备： • 、粘固剂； • 、调和版：玻璃板、纸板； • 、调和刀：金属调和刀、塑料调和刀
9
10
玻璃离子调拌
• 为什么玻璃离子的调拌对材料的使用很重要？ • 1、玻璃离子的比例会影响其最终的各种理化性质 • 2调拌应该在特定的时间内按照标准的调拌方法进行 • 调拌时间：在标准调拌时间结束后材料应该正好具有最佳
36
，尤其是固定桥不能误放在桥体上。

水门汀的调拌技术PPT课件

用于窝洞的垫底、黏固桩或钉及暂时性充填。

注意事项
本品混合后，其内的游离磷酸可对牙髓产生刺激性，与牙龈直接接触，可引起牙龈水肿，上皮细胞增生，因此在使用时应避免接触口腔黏膜。一般不用于活髓牙
聚羧酸锌水门汀
聚羧酸锌水门汀有粉、液两部分组成
在唾液中，该材料还可释放出F，用于深龋和银汞合金充从而具有防龋的作用；该材料填时的直接衬层，冠、溶出的酸较少，对牙髓及牙龈桥和嵌体的粘固的刺激很轻，但不能促使继发性牙本质的形成，对暴露的牙髓会引起不同程度的炎症，故不能用于直接盖髓
调拌技术
1
临床常用水门汀
磷酸锌水门汀聚羧酸锌水门汀玻璃离子水门汀氧化锌丁香酚水门汀氢氧化钙水门汀
2
药物名称
磷酸锌水门汀
组成
性能
磷酸锌水门汀由粉剂和液剂两部份构成
在室温下调和后工作时间为 3~6分钟，固化时间为5~14分钟，在冷的厚玻璃上调和水门汀可以延长工作时间。
用途
6
调拌要点
调研时要有一定的力调研动作要迅速严格按产品要求的水粉比例操作
7
磷酸锌调拌注意事项
取粉时要先松粉，取液剂时要直立液体瓶，排除瓶嘴的空气
严格遵守无菌操作原则
调拌刀、玻璃板要求无菌、干燥、表面光滑、平整、温度适宜
查对材料的名称、有效期、颜色、性状
调拌时只能将粉逐次加入液体中，而不能加液体于粉剂中
氧化锌粉极易受潮，好用后应立即加盖，干燥保存
玻璃离子水门汀
玻璃离子水门汀有粉、液两部
固化时间因其用途而不同，为 3~9分钟；粘接性能良好，结合主要是靠物理机械性粘接；具有良好的生物安全性，抗龋性和耐溶解性

磷酸锌水门汀的调拌ppt课件

12
材料要求
基底料——面团状，干些暂时充填——稠糊状粘固——稀糊状
13
注意事项
1. 建议不要使用金属调刀，以免水门汀变色
14
注意事项
2. 以调和纸作为粉液调和的载体，将严重影响理化性能，请使用玻璃板进行操作
15
16
注意事项
3. 使用后，请立即拧紧瓶盖，以免粉剂受潮，液体吸水或脱水而影响其结固和质量
1. 锌汀的性能特点粉液调和后2-6min内凝固，有适当的强度，可承受一定的咀嚼压力。
2. 绝缘体→可隔绝冷热、电对牙髓的刺激。 3. 不溶于水，微溶于唾液→垫底时要求壁
净，只能垫在髓壁和邻面洞的轴壁上，以防止继发龋。 4. 凝固时及凝固后释放游离酸，刺激牙髓 →活髓牙深洞不能直接垫底
2266分钟分钟三份旋转推开法旋转推开法6060秒秒9090秒秒13基底料基底料面团状干些面团状干些暂时充填暂时充填稠糊状稠糊状粘固粘固稀糊状稀糊状14建议建议不要使用金属调刀不要使用金属调刀以免水门汀变色以免水门汀变色15以调和纸作为粉液调和的载体将严重影以调和纸作为粉液调和的载体将严重影响理化性能请响理化性能请使用玻璃板使用玻璃板进行操作进行操作16使用后请立即使用后请立即拧紧瓶盖拧紧瓶盖以免粉剂受潮以免粉剂受潮液体吸水或脱水而影响其结固和质量液体吸水或脱水而影响其结固和质量调拌速度调拌速度不易过快不易过快以免加速其结固时间以免加速其结固时间所用所用器械干燥器械干燥避免与水接触防止结固避免与水接触防止结固迅速而影响使用迅速而影响使用18特别注意特别注意避免接触眼睛一旦接触立即用大量清避免接触眼睛一旦接触立即用大量清水冲洗然后就医水冲洗然后就医放到儿童不易接触到的地方放到儿童不易接触到的地方1919201249
磷酸锌水门汀的调拌

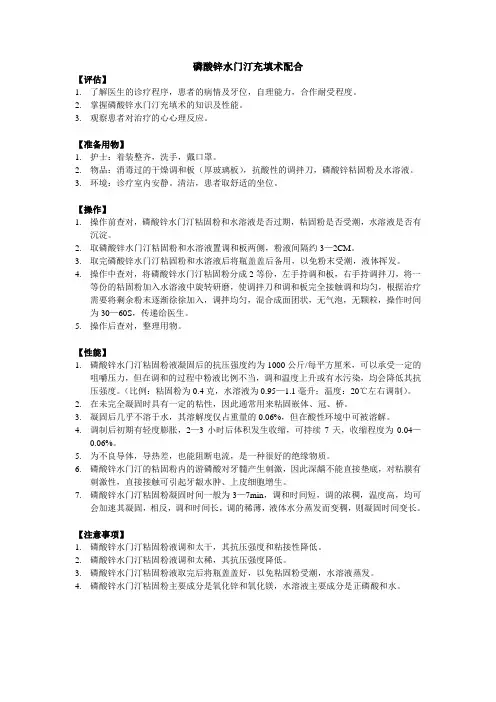

磷酸锌水门汀充填术配合

磷酸锌水门汀充填术配合【评估】1.了解医生的诊疗程序，患者的病情及牙位，自理能力，合作耐受程度。

2.掌握磷酸锌水门汀充填术的知识及性能。

3.观察患者对治疗的心心理反应。

【准备用物】1.护士：着装整齐，洗手，戴口罩。

2.物品：消毒过的干燥调和板（厚玻璃板），抗酸性的调拌刀，磷酸锌粘固粉及水溶液。

3.环境：诊疗室内安静。

清洁，患者取舒适的坐位。

【操作】1.操作前查对，磷酸锌水门汀粘固粉和水溶液是否过期，粘固粉是否受潮，水溶液是否有沉淀。

2.取磷酸锌水门汀粘固粉和水溶液置调和板两侧，粉液间隔约3—2CM。

3.取完磷酸锌水门汀粘固粉和水溶液后将瓶盖盖后备用，以免粉末受潮，液体挥发。

4.操作中查对，将磷酸锌水门汀粘固粉分成2等份，左手持调和板，右手持调拌刀，将一等份的粘固粉加入水溶液中旋转研磨，使调拌刀和调和板完全接触调和均匀，根据治疗需要将剩余粉末逐渐徐徐加入，调拌均匀，混合成面团状，无气泡，无颗粒，操作时间为30—60S，传递给医生。

5.操作后查对，整理用物。

【性能】1.磷酸锌水门汀粘固粉液凝固后的抗压强度约为1000公斤/每平方厘米，可以承受一定的咀嚼压力，但在调和的过程中粉液比例不当，调和温度上升或有水污染，均会降低其抗压强度。

（比例：粘固粉为0.4克，水溶液为0.95—1.1毫升；温度：20℃左右调制）。

2.在未完全凝固时具有一定的粘性，因此通常用来粘固嵌体、冠、桥。

3.凝固后几乎不溶于水，其溶解度仅占重量的0.06%，但在酸性环境中可被溶解。

4.调制后初期有轻度膨胀，2—3小时后体积发生收缩，可持续7天，收缩程度为0.04—0.06%。

5.为不良导体，导热差，也能阻断电流，是一种很好的绝缘物质。

6.磷酸锌水门汀的粘固粉内的游磷酸对牙髓产生刺激，因此深龋不能直接垫底，对粘膜有刺激性，直接接触可引起牙龈水肿、上皮细胞增生。

7.磷酸锌水门汀粘固粉凝固时间一般为3—7min，调和时间短，调的浓稠，温度高，均可会加速其凝固，相反，调和时间长，调的稀薄，液体水分蒸发而变稠，则凝固时间变长。

口腔粘结剂ppt课件

产品 • 有I-Bond(Hereaus Kulzer)、G．Bond(GC)、 XEN • OIV(Dentsply)。
2、粘接剂种类
按部位分类：（1）牙釉质粘接剂（2）牙本质粘接剂（3）骨粘接剂（4）软组织粘接剂
骨粘接剂按成分分类：
（1）磷酸锌水门汀（2）聚羧酸锌水门汀（3）玻璃离子水门汀（4）复合树脂类粘结剂（5）树脂改性玻璃离子水门汀
• 第6、7代粘接剂为自酸蚀粘接系统， • 对牙本质的粘接强度达到18—25 MPa；
Optibond Solo Plus SE(Kerr)、 • Unifll Bond(GC)、Adhese(Vivadent)、 • ClearfiI SE Bond(Kuraray)等。
• 第7代粘接剂是一种简化操作的单瓶粘接剂 • (自酸蚀底涂剂+粘接剂)，有的能释放F+，
• (3)金属修复体：目的在于除去金属表面疏松层、油污等杂质，形成粗糙面，获得表面氧化膜层，主要采用机械打磨、化学氧化和电化学氧化处理，或喷砂后进行超声波清洗处理。
• (4)陶瓷修复体：采用机械打磨、6 ％-I O％氢氟酸(或37％磷酸)处理，以获得清洁粗糙的表面。 • (5)塑料修复体：采用机械打磨和溶剂溶胀处理，PMMA塑料可用 MMA单体和氯仿处理。
1、历史：特别注意
第4代粘接剂改变了牙科粘接学，全酸蚀和湿粘接技术的应用，对牙本质的粘接强度高达17—25 MPa，该类产品为双组分，产品有Prime&Bond (Dentsply)、Scotchbond(3M ESPE)、 Optibod(Kerr)Heliobond(Vivadent)、 ClearfiI Photo Bond(Kuraray)等。

第8章水门汀

• 强度较低，压缩强度约20MPa • 在口腔环境中溶解度较大，呈碱性，可
杀灭或抑制细菌生长 • 碱性析Ca2+，，能促进洞基底钙化和形
成继发牙本质
应用
• 溶解度大，强度低，不宜作粘接剂 • 生物性能好，特别适用于深龋保髓和盖
髓，还可以用于根管充填和脱敏
聚羧酸锌水门汀
组成
• 粉剂氧化锌氧化镁
• 性能
较好的机械强度：压缩强度约为130MPa，拉伸强度约为15MPa 磷酸锌水门汀几乎不溶于水，但可被酸性物质所溶解。长期在口腔环境中它将逐渐被溶解粘接性能：机械嵌合力生物学性能：磷酸锌水门汀在凝固时以及凝固后将释放出游离磷酸，刺激牙髓
• 应用
调和方法：水门汀调拌刀将粉加入液中，采用旋转调和法逐渐加入粉剂调和，充分铺展，不能采用折叠底方式调和，直至呈膏状或所需的稠度为止。凝固较快（5-8分钟）。
修复体的粘固，衬层垫底、暂时充填深龋不宜直接用该水门汀垫底
0.5年内的窝洞暂时充填注意：牙髓刺激性！
氧化锌丁香酚水门汀
• 组成粉剂氧化锌…
• 凝固机理
液剂丁香油
丁香酚与氧化锌螯合生成丁香酸锌
需要水Biblioteka 性能粘接力主要是机械嵌，粘接强度较低压缩强度较低 3~4MPa或高达50~55MPa 溶于水和唾液对自由基聚合反应有阻聚作用热不良导体生物性能：该水门汀对牙髓的刺激作用很小，对发炎的牙髓具有一定的镇痛和安抚作用有一定的X射线阻射作用
• 应用
调和方法：水门汀调拌刀将粉加入液中，采用旋转调和法加入粉剂调和，直至呈膏状或所需的稠度为止。快干型粉液调和后在口腔内 4~10min内固化
应用：暂封，修复体暂时粘固和牙周塞治剂。 Ⅰ型用作暂时粘固；Ⅱ型用作修复体的长期粘接；Ⅲ型用作暂充和垫底；Ⅳ型用作洞衬。

口腔材料学：第五章水门汀

4. 用途及用法用途: ①中等深度窝洞的垫底及深洞的中层垫底。 ②粘固各种牙冠、嵌体、正畸附件。 ③牙齿的暂时性和短期充填修复。用法: 在厚玻璃板上，粉分成若干份，逐份加
入。
第二节氧化锌丁香油水门汀
(zinc oxide eugenol cement)
一、种类与组成
1. 普通型粉剂和液体两部分。 (1) 粉剂: (2氧) 液化体锌:69%，具有弱收敛和消毒作用。
一、种类与组成
（一）种类 1. 根据组成分类：
传统型玻璃离子水门汀银粉增强玻璃离子水门汀树脂增强玻璃离子水门汀
(2)根据固化方式可分为化学固化型（传统型）
光固化—化学固化双重固化型(树脂改性型) 化学固化型（树脂改性型）
(3)根据用途分为: I型: 粘固(luting)冠、桥、嵌体等固定修复体。 II型: 用于充填修复(restorative)牙体缺损。 III型: 用于洞衬和垫基底(liner and base)。 IV 型: 用于桩核的制作(core build-up)。
。一般需使用防水剂。吸水性较大，吸水后体积膨胀，耐磨性能降低。光固化GIC<化学固化GIC (5)牙髓反应:
牙髓的刺激性较小。可用于深窝洞的垫底，特别适用于复合树脂充填的基底材料。
(6) 抗龋作用含有氟化物，可以缓慢释出氟离子，与周围牙
质中羟基进行交换，增强牙质的抗龋能力，并且具有抑制牙本质过敏作用。还具有再充氟性。
第一节磷酸锌水门汀
(zinc phosphate cement)
1. 组成由粉、液两部分组成。
粉: ZnO75%~90%，MgO<10%，SiO2<2%，BaO等。液: 磷酸水溶液，加有ZnO和Al2(OH)3 。

磷酸锌水门汀的调拌

磷酸锌水门汀的调拌环境准备：环境整洁明亮、安全舒适适宜的温度、湿度评估：患牙情况材料的需要量目的：用于充填治疗时的窝洞垫底、暂封及修复体粘固用物准备：磷酸锌粘固剂（粉、液）：检查有效期、颜色、性质玻璃板：干燥、光滑、平整调拌刀：干燥、光滑、平整治疗巾操作步骤：1、个人防护：标准预防，操作前戴手套或洗手、干手。

2、粘固材料使用前，配合医生对窝洞、牙面、修复体进行清洁、消毒、干燥处理，切不可被唾液污染3、将玻璃板和调拌刀平放于治疗巾上，根据治疗需要取适量的粉剂置于玻璃板的上端，液体滴于玻璃板的下端，两者相距约3~4cm。

粉液比例为（1.2~1.5g）：0.5ml(根据不同产品要求比例），用调拌刀将粉剂分成数份。

调和时用左手固定玻璃板，右手持调拌刀，将粉剂逐份加入液体中，用旋转推开法将粉液充分混合，直至调成所需性状后，用折叠法将材料收集在一起递给医生使用。

4、用于窝洞垫底时调和成面团状；用作暂时封洞时调和成稀糊状；用于修复体粘固时，则调和成拉丝状，即调和完成的粘固剂用调拌刀从玻璃板上拉起时成丝状，流动性好。

5、调拌时间为1分钟左右6、粘固剂使用后及时用清水清洗调拌用具，消毒备用，避免用其他锐利器械（如镊子）刮调拌刀，以免刮掉调拌刀上的保护膜。

注意事项：1、材料调拌的环境应在23℃左右（玻璃板温度）。

调拌时只能将粉剂逐次加入液体中，而不能加液体于粉中。

2、粉剂与液体调配成固体后，因偏酸性，故不能用于活髓牙垫底。

应根据用途将材料调制到最适宜的稠度，如粉末过多，调得太干，其抗压强度和黏性降低，断面成渣样，这种状态不能使用，应重新调制，绝不能再加液体于粉剂中；若粉剂少，调得太稀，抗压强度也会降低，用于修复体粘固时将影响修复质量。

3、合理掌握调拌时间，操作时间过长或过短都将影响材料的性能。

4、粘固剂取用后要立即拧紧瓶盖，以免材料受潮。
