电力变压器保护PPT课件

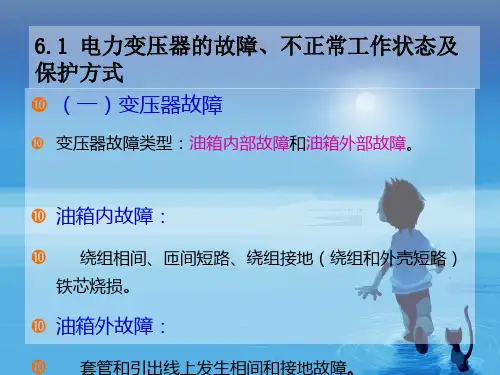

6.1 电力变压器的故障、不正常工作状态及 保护方式
（一）变压器故障
变压器故障类型：油箱内部故障和油箱外部故障。
油箱内故障： 绕组相间、匝间短路、绕组接地（绕组和外壳短路）
铁芯烧损。 油箱外故障： 套管和引出线上发生相间和接地故障。
6.1 电力变压器的故障、不正常工作状态及 保护方式 (二) 变压器不正常工作状态 变压器不正常工作状态：
电流变换到二次侧过程中的传变误差不一致，从而在差
动回路中产生较大的不平衡电流。
6.2 变压器的纵差动保护
6.2.2不平衡电流产生的原因
（一）稳态情况下的不平衡电流
3）变压器正常运行时由励磁电流引起的不平衡电流
变压器的励磁支路相当于变压器内部故障支路，
励磁电流全部流入差动继电器。变压器正常运行时，励
变压器 一次侧按Y 接n线TA(时Y)电 流3I互T5N感(Y器) 的变比为：
nTA()
ITN() 5
ITN变(Y压) 器 二ITN次()侧按Δ接线时电流互感器的变比为：
6.2 变压器的纵差动保护
6.2.4 减小不平衡电流的措施
（二）减小暂态不平衡电流的影响
1. 采用带小气隙的电流互感器 2. 采用速饱和变流器以减小暂态过程中非周期分量电流的影响
6.2 变压器的纵差动保护 6.2.4减小不平衡电流的措施
（一）减小稳态情况下的不平衡电流
1. 采用自耦变流器
图6.6 不平衡电流的补偿
I2.Y I2.
6.2 变压器的纵差动保护
6.2.4减小不平衡电流的措施
（一）减小稳态情况下的不平衡电流
2. 利用带速饱和铁芯的差动继电器中的平衡线圈 3. 减小电流互感器的二次负荷 4. 减小因电流互感器性能不同引起的稳态不平衡电流。 5. 减小因 接线两侧相位不一致引起的稳态不平衡电流。
（一）变压器故障
变压器故障类型：油箱内部故障和油箱外部故障。
油箱内故障： 绕组相间、匝间短路、绕组接地（绕组和外壳短路）
铁芯烧损。 油箱外故障： 套管和引出线上发生相间和接地故障。
6.1 电力变压器的故障、不正常工作状态及 保护方式 (二) 变压器不正常工作状态 变压器不正常工作状态：
电流变换到二次侧过程中的传变误差不一致，从而在差
动回路中产生较大的不平衡电流。
6.2 变压器的纵差动保护
6.2.2不平衡电流产生的原因
（一）稳态情况下的不平衡电流
3）变压器正常运行时由励磁电流引起的不平衡电流
变压器的励磁支路相当于变压器内部故障支路，
励磁电流全部流入差动继电器。变压器正常运行时，励
变压器 一次侧按Y 接n线TA(时Y)电 流3I互T5N感(Y器) 的变比为：
nTA()
ITN() 5
ITN变(Y压) 器 二ITN次()侧按Δ接线时电流互感器的变比为：
6.2 变压器的纵差动保护
6.2.4 减小不平衡电流的措施
（二）减小暂态不平衡电流的影响
1. 采用带小气隙的电流互感器 2. 采用速饱和变流器以减小暂态过程中非周期分量电流的影响
6.2 变压器的纵差动保护 6.2.4减小不平衡电流的措施
（一）减小稳态情况下的不平衡电流
1. 采用自耦变流器
图6.6 不平衡电流的补偿
I2.Y I2.
6.2 变压器的纵差动保护
6.2.4减小不平衡电流的措施
（一）减小稳态情况下的不平衡电流
2. 利用带速饱和铁芯的差动继电器中的平衡线圈 3. 减小电流互感器的二次负荷 4. 减小因电流互感器性能不同引起的稳态不平衡电流。 5. 减小因 接线两侧相位不一致引起的稳态不平衡电流。
电力培训变压器PPT课件
详细记录调试过程中的各项数 据、试验结果、异常情况等，
为验收提供依据。
验收标准与流程
验收标准
根据国家相关标准和设计要求，制定 具体的验收标准，包括设备性能、安 全性能、外观质量等方面。
验收流程
按照验收标准对变压器进行全面检查 ，包括设备本体、附件、接线等方面 。对发现的问题及时整改并重新验收 。最终出具验收报告并存档备查。
04
变压器运行维护与故障处理
运行中监测项目和方法
监测项目 油温、油位及冷却系统
绕组温度
运行中监测项目和方法
负载电流和电压 噪声和振动
监测方法
运行中监测项目和方法
01
红外测温仪
02
油色谱分析
03
局部放电检测
04
在线监测系统
常见故障类型及原因分析
故障类型 油温异常
油位异常
常见故障类型及原因分析
结果判断依据
根据国家和行业标准，以及设备厂家提供的技术参数，对试验结果进行综合判断，确定 设备状态。
提高检修效率和质量途径
加强人员培训
引入先进技术和设备
提高检修人员的专业技能和素质，确保检 修工作的准确性和高效性。
采用先进的检修技术和设备，提高检修的 自动化和智能化水平。
完善管理制度
加强协作和沟通
电力培训变压器PPT课件
目 录
• 变压器基本概念与原理 • 变压器主要技术参数及性能 • 变压器安装、调试与验收规范 • 变压器运行维护与故障处理 • 变压器检修与试验技术要点 • 变压器选型、配置与优化建议
01
变压器基本概念与原理
变压器定义及作用
，实现电压变换、电流变换、阻 抗变换和电气隔离的电气设备。
为验收提供依据。
验收标准与流程
验收标准
根据国家相关标准和设计要求，制定 具体的验收标准，包括设备性能、安 全性能、外观质量等方面。
验收流程
按照验收标准对变压器进行全面检查 ，包括设备本体、附件、接线等方面 。对发现的问题及时整改并重新验收 。最终出具验收报告并存档备查。
04
变压器运行维护与故障处理
运行中监测项目和方法
监测项目 油温、油位及冷却系统
绕组温度
运行中监测项目和方法
负载电流和电压 噪声和振动
监测方法
运行中监测项目和方法
01
红外测温仪
02
油色谱分析
03
局部放电检测
04
在线监测系统
常见故障类型及原因分析
故障类型 油温异常
油位异常
常见故障类型及原因分析
结果判断依据
根据国家和行业标准，以及设备厂家提供的技术参数，对试验结果进行综合判断，确定 设备状态。
提高检修效率和质量途径
加强人员培训
引入先进技术和设备
提高检修人员的专业技能和素质，确保检 修工作的准确性和高效性。
采用先进的检修技术和设备，提高检修的 自动化和智能化水平。
完善管理制度
加强协作和沟通
电力培训变压器PPT课件
目 录
• 变压器基本概念与原理 • 变压器主要技术参数及性能 • 变压器安装、调试与验收规范 • 变压器运行维护与故障处理 • 变压器检修与试验技术要点 • 变压器选型、配置与优化建议
01
变压器基本概念与原理
变压器定义及作用
，实现电压变换、电流变换、阻 抗变换和电气隔离的电气设备。
变压器培训ppt课件完整版
合理分配负载，避免变压器长时间过载运行。
加强通风散热
定期检查紧固件
确保变压器周围通风良好，防止因散热不良 导致温度升高。
定期检查变压器紧固件是否松动，及时紧固。
故障诊断方法分享
电气试验法 通过测量变压器的绝缘电阻、介质损耗 等电气参数，判断变压器是否存在故障。
红外诊断法 利用红外测温仪对变压器进行测温， 根据温度分布情况判断变压器是否存
变压器培训ppt课件完整版
contents
目录
• 变压器基本概念与原理 • 变压器绕组与铁芯设计 • 变压器油浸式与干式类型对比 • 变压器安装调试与验收流程 • 变压器运行维护与故障处理 • 变压器保护配置及自动化改造
01
变压器基本概念与原理
变压器定义及作用
变压器定义
变压器是一种利用电磁感应原理改 变交流电压大小的电气设备。
ABCD
案例二
变压器绕组绝缘损坏导致故障。分析原因及处理 方法，并总结预防措施。
案例四
变压器内部放电导致故障。分析原因及处理方法， 并介绍超声波检测在故障诊断中的应用。
06
变压器保护配置及自动化改造
保护装置类型和功能描述
差动保护
反映变压器绕组和引出线的相 间短路故障，是变压器的主保 护。
过电流保护
性能指标
包括效率、电压调整率、绝缘电阻、温升等，这些指标用于评估变压器的运行性能 和安全性。
02
变压器绕组与铁芯设计
绕组类型选择及布局规划
01
02
03
绕组类型
根据变压器容量、电压等 级和绝缘要求选择合适的 绕组类型，如层式绕组、 饼式绕组等。
绕组布局
合理规划绕组布局，确保 电气间隙和爬电距离满足 要求，同时优化绕组结构 以降低损耗和温升。
变压器差动保护ppt课件
nT
判据： Id IH IL Iset
nTAL
Id
I set K I rel unbmax
I·L
·IL'
11
2.2.2 变压器差动保护的不平衡电流
一、稳态运行条件下的不平衡电流
正常运行或故障后已达稳态，差动电流 中只有工频分量；忽略变压器的励磁电流 (2～5%)
12
1. 三相电力变压器保护的接线 (1) Y/Y-12接线双绕组三相变压器
I&d I&H' I&L'
I·H
·IH'
nTAH
正常运行或外部故障时，应使
Id 0
Id
nT
IH IL
Id
nTAL
I·L
·IL'
IH IL nTAH nTAL
TA变比选取原则
nTAL nTAH
nT
10
2.2.1 变压器纵差动保护的基本原理
I·H
·IH'
nTAH
内部故障时：
Id Ik
Id
解决办法： 选择两侧同相位的电流量构成差动回
路。
15
1. 三相电力变压器保护的接线
(2) Y/Δ-11接线两绕组三相变压 器
Y
IA2
IC2 IA2
IA2
30 IA2 IB2
IC2 IC2
IB2 IC2
IB2 IB2
IA2
IA2 IB2
IB2
IB2 IC2
IC2
IC2 IA2
16
1. 三相电力变压器保护的接线 (2) Y/Δ-11接线两绕组三相变压器
2电力变压器保护
1
2.1 变变压压器器的保故护—障—类主型要和内不容 正常 工作状态
《变压器保护培训》课件
值
温度保护装置：用于检 测变压器温度是否过高
瓦斯保护装置：用于检 测变压器内部是否有气
体产生
变压器保护装置主要由电流互感器、电压互感器、保护装置和通信设备组成。 电流互感器和电压互感器用于采集变压器的电流和电压信号。 保护装置根据采集到的信号进行计算和分析，判断变压器是否出现故障。 通信设备用于将保护装置的输出信号传输到控制中心，以便进行远程监控和控制。
变压器容量：根据 变压器的容量选择 合适的保护装置
保护功能：根据变 压器的保护需求选 择相应的保护功能
环境因素：考虑变 压器的工作环境， 如温度、湿度等
成本因素：在满足 保护需求的前提下 ，选择性价比较高 的保护装置
主保护：差动保 护、瓦斯保护、 过流保护等
辅助保护：过电 压保护、欠电压 保护、接地故障 保护等
过载故障：由于变压器过载，可能导 致电流过大，损坏变压器
短路故障：由于变压器内部短路，可 能导致电流过大，损坏变压器
绝缘故障：由于变压器绝缘损坏，可 能导致漏电或触电事故
接地故障：由于变压器接地不良，可能 导致漏电或触电事故
机械故障：由于变压器机械部件损坏， 可能导致变压器无法正常工作
观察变压器的外观和运行状态 检查变压器的油位、油色和油温 测量变压器的电压、电流和功率
定期检查变压器的油位、温度和压力
定期进行变压器的绝缘测试和接地检 查
定期进行变压器的油样分析和维护
定期进行变压器的冷却系统和通风系 统的检查和维护
定期进行变压器的继电保护和自动控 制装置的检查和维护
定期进行变压器的防火和防爆装置的 检查和维护
变压器保护的 故障诊断和处 理
过热故障：由于变压器内部温度过高， 可能导致绝缘损坏或烧毁
温度保护装置：用于检 测变压器温度是否过高
瓦斯保护装置：用于检 测变压器内部是否有气
体产生
变压器保护装置主要由电流互感器、电压互感器、保护装置和通信设备组成。 电流互感器和电压互感器用于采集变压器的电流和电压信号。 保护装置根据采集到的信号进行计算和分析，判断变压器是否出现故障。 通信设备用于将保护装置的输出信号传输到控制中心，以便进行远程监控和控制。
变压器容量：根据 变压器的容量选择 合适的保护装置
保护功能：根据变 压器的保护需求选 择相应的保护功能
环境因素：考虑变 压器的工作环境， 如温度、湿度等
成本因素：在满足 保护需求的前提下 ，选择性价比较高 的保护装置
主保护：差动保 护、瓦斯保护、 过流保护等
辅助保护：过电 压保护、欠电压 保护、接地故障 保护等
过载故障：由于变压器过载，可能导 致电流过大，损坏变压器
短路故障：由于变压器内部短路，可 能导致电流过大，损坏变压器
绝缘故障：由于变压器绝缘损坏，可 能导致漏电或触电事故
接地故障：由于变压器接地不良，可能 导致漏电或触电事故
机械故障：由于变压器机械部件损坏， 可能导致变压器无法正常工作
观察变压器的外观和运行状态 检查变压器的油位、油色和油温 测量变压器的电压、电流和功率
定期检查变压器的油位、温度和压力
定期进行变压器的绝缘测试和接地检 查
定期进行变压器的油样分析和维护
定期进行变压器的冷却系统和通风系 统的检查和维护
定期进行变压器的继电保护和自动控 制装置的检查和维护
定期进行变压器的防火和防爆装置的 检查和维护
变压器保护的 故障诊断和处 理
过热故障：由于变压器内部温度过高， 可能导致绝缘损坏或烧毁
电力变压器主变差动保护培训课件
器可靠动作。
原理图
不平衡电流的产生
（1）变压器各侧绕组接线方式不同。 （2）变压器各侧电流互感器的型号和变比不相 同，实际的电流互感器变比和计算变比不相同。 （3）带负荷调分接头引起变压器变比的改变。 （4）变压器空载投入或外部故障，电流互感器 铁芯饱和，电压恢复时产生的励磁涌流。
如何减小不平衡电流
变压器二次额定电流 I2e
各侧平衡系数k
220kV Y0
1200A/5A
472A
1.96A 4.000
Hale Waihona Puke 115kV Y01250A/5A
904A
3.61A 2.177
10.5kV Δ-11
3000A/5A
9897A
16.5A 0.476
减少差动不平衡电流
适当地增大电流互感器变比，以降低短路电流 倍数，这样可以有效削弱励磁涌流，减少差动 回路中产生的不平衡电流，提高差动保护的灵 敏度。这对避免保护区外故障，尤其是最严重 的三相金属性短路而导致的主变差动保护误动 作尤为有效。举例如下表(灵敏度计算过程略) 。
I高2e=I高1e/n高TA=314.9/500 ×1.732 ≈ 1.0908A 低压侧： I低1e=Se/（√3）U低e
= 12 × 107/ （√3）×21000 ≈ 3299.2A
I低2e=I低1e/n低TA=3299.2/1000 ≈ 3.2992A
5.2 平衡系数计算
按照习惯，各侧CT二次额定以数值小的为 基准值，故，本例以高压侧为基准值。 高压侧：K高= I高2e / I高2e =1 低压侧：K低= I高2e / I低2e =1.0908/3.2992 ≈0.33 不平衡电流： IK= （I高2e × K高） - （I低2e × K低） ≈0
原理图
不平衡电流的产生
（1）变压器各侧绕组接线方式不同。 （2）变压器各侧电流互感器的型号和变比不相 同，实际的电流互感器变比和计算变比不相同。 （3）带负荷调分接头引起变压器变比的改变。 （4）变压器空载投入或外部故障，电流互感器 铁芯饱和，电压恢复时产生的励磁涌流。
如何减小不平衡电流
变压器二次额定电流 I2e
各侧平衡系数k
220kV Y0
1200A/5A
472A
1.96A 4.000
Hale Waihona Puke 115kV Y01250A/5A
904A
3.61A 2.177
10.5kV Δ-11
3000A/5A
9897A
16.5A 0.476
减少差动不平衡电流
适当地增大电流互感器变比，以降低短路电流 倍数，这样可以有效削弱励磁涌流，减少差动 回路中产生的不平衡电流，提高差动保护的灵 敏度。这对避免保护区外故障，尤其是最严重 的三相金属性短路而导致的主变差动保护误动 作尤为有效。举例如下表(灵敏度计算过程略) 。
I高2e=I高1e/n高TA=314.9/500 ×1.732 ≈ 1.0908A 低压侧： I低1e=Se/（√3）U低e
= 12 × 107/ （√3）×21000 ≈ 3299.2A
I低2e=I低1e/n低TA=3299.2/1000 ≈ 3.2992A
5.2 平衡系数计算
按照习惯，各侧CT二次额定以数值小的为 基准值，故，本例以高压侧为基准值。 高压侧：K高= I高2e / I高2e =1 低压侧：K低= I高2e / I低2e =1.0908/3.2992 ≈0.33 不平衡电流： IK= （I高2e × K高） - （I低2e × K低） ≈0
电力系统继电保护教学课件 主变压器保护
➢ 差动保护范围：差动速断、比率差动、工频变化量比率 差动为变高，变中，变低三侧开关差动CT之间设备和压侧自产3I0和公共绕组侧 零序电流进行比较。
➢ 零序比率差动保护范围: 为变高，变中，中性点套管差 动CT之间设备和连线短路故障。
2021/7/13
6
• 500kV侧后备保护配置
➢ 主变瓦斯保护退出运行时，主变应停用。
2021/7/13
13
• 差动保护的运行
➢ 差动保护在第一次投入运行时，应作空载 合闸试验，以检验其躲励磁涌流的性能。
➢ 在差动回路上工作时，应将差动保护退出。
➢ 新投产的和二次差动回路经过工作改动后 的差动保护，应带负荷作六角图试验，证 明二次回路变比、极性正确以及差压满足 要求，然后方可将差动保护投入运行。
2021/7/13
11
保护的运行及维护
• 保护的运行注意事项
➢ 在保护装置内进行工作时，必须做好安全 措施，防止误动作，必要时申请将有关保 护退出；
➢ 在运行的CT回路上工作时，必须将该CT 回路所接的差动保护退出，禁止将运行中 的差动保护CT回路短接；
➢ 某一套保护需单独退出时，可退出其相应 功能压板；
➢ 零序方向过流保护：主要作为变压器中性点接地运行时 接地故障后备保护，可经谐波闭锁，可经方向闭锁。按
一段一时限设置，延时动作跳开主变各侧断路器；
2021/7/13
7
➢ 零序反时限过流保护：不带方向的零序反时限过流保护， 延时动作跳开主变各侧断路器；
➢ 过励磁保护：过励磁采用V/HZ特性,以变压器厂家提供 的励磁特性曲线为依据整定,低定值发信号,高定值动作 跳开主变各侧断路器。主要防止过电压和低频率对变压 器造成的危害，通过测量U/F之比来实现。
➢ 零序比率差动保护范围: 为变高，变中，中性点套管差 动CT之间设备和连线短路故障。
2021/7/13
6
• 500kV侧后备保护配置
➢ 主变瓦斯保护退出运行时，主变应停用。
2021/7/13
13
• 差动保护的运行
➢ 差动保护在第一次投入运行时，应作空载 合闸试验，以检验其躲励磁涌流的性能。
➢ 在差动回路上工作时，应将差动保护退出。
➢ 新投产的和二次差动回路经过工作改动后 的差动保护，应带负荷作六角图试验，证 明二次回路变比、极性正确以及差压满足 要求，然后方可将差动保护投入运行。
2021/7/13
11
保护的运行及维护
• 保护的运行注意事项
➢ 在保护装置内进行工作时，必须做好安全 措施，防止误动作，必要时申请将有关保 护退出；
➢ 在运行的CT回路上工作时，必须将该CT 回路所接的差动保护退出，禁止将运行中 的差动保护CT回路短接；
➢ 某一套保护需单独退出时，可退出其相应 功能压板；
➢ 零序方向过流保护：主要作为变压器中性点接地运行时 接地故障后备保护，可经谐波闭锁，可经方向闭锁。按
一段一时限设置，延时动作跳开主变各侧断路器；
2021/7/13
7
➢ 零序反时限过流保护：不带方向的零序反时限过流保护， 延时动作跳开主变各侧断路器；
➢ 过励磁保护：过励磁采用V/HZ特性,以变压器厂家提供 的励磁特性曲线为依据整定,低定值发信号,高定值动作 跳开主变各侧断路器。主要防止过电压和低频率对变压 器造成的危害，通过测量U/F之比来实现。
《变压器微机保护》课件
提高电力供应的可靠性
微机保护具有高精度和快速性的特点，可以在变压器出现故障时迅速切 断故障电流，避免故障扩大，从而提高电力供应的可靠性。
03
降低维护成本
微机保护具有自我检测和诊断功能，可以及时发现变压器的潜在故障，
为预防性维护提供依据，从而降低变压器的维护成本。
变压器微机保护的历史与发展
历史回顾
变压器微机保护技术的发展经历了多个阶段，从早期的模拟保护到数字保护， 再到现在的微机保护，其技术不断得到改进和完善。
特点
具有高精度、快速性、可靠性、灵活 性等优点，能够有效地提高变压器的 保护性能和稳定性。
变压器微机保护的重要性
01 02
保障电力系统安全稳定运行
变压器是电力系统中的重要设备，其正常运行对于电力系统的安全稳定 运行至关重要，而微机保护可以有效地预防和减少变压器故障的发生， 保障电力系统的稳定运行。
对软件运行过程中出现的异常情况进行处理，保 证软件的稳定性和可靠性。
保护算法程序
差动保护算法
实现变压器差动保护功能，防 止变压器内部故障时电流过大
。
过流保护算法
实现变压器过流保护功能，防 止变压器过载运行。
零序保护算法
实现变压器零序保护功能，防 止变压器接地故障。
其他保护算法
根据实际需要，实现其他必要 的保护功能，如过压保护、欠
数字信号处理器（DSP）
用于高速采集和处理模拟信号。
辅助元件
01
02
03
电源滤波器
滤除电源中的干扰信号， 保证装置的稳定运行。
继电器
用于实现开关量的输入和 输出。
光电隔离器
实现输入输出信号的电气 隔离，提高装置的抗干扰 能力。
微机保护具有高精度和快速性的特点，可以在变压器出现故障时迅速切 断故障电流，避免故障扩大，从而提高电力供应的可靠性。
03
降低维护成本
微机保护具有自我检测和诊断功能，可以及时发现变压器的潜在故障，
为预防性维护提供依据，从而降低变压器的维护成本。
变压器微机保护的历史与发展
历史回顾
变压器微机保护技术的发展经历了多个阶段，从早期的模拟保护到数字保护， 再到现在的微机保护，其技术不断得到改进和完善。
特点
具有高精度、快速性、可靠性、灵活 性等优点，能够有效地提高变压器的 保护性能和稳定性。
变压器微机保护的重要性
01 02
保障电力系统安全稳定运行
变压器是电力系统中的重要设备，其正常运行对于电力系统的安全稳定 运行至关重要，而微机保护可以有效地预防和减少变压器故障的发生， 保障电力系统的稳定运行。
对软件运行过程中出现的异常情况进行处理，保 证软件的稳定性和可靠性。
保护算法程序
差动保护算法
实现变压器差动保护功能，防 止变压器内部故障时电流过大
。
过流保护算法
实现变压器过流保护功能，防 止变压器过载运行。
零序保护算法
实现变压器零序保护功能，防 止变压器接地故障。
其他保护算法
根据实际需要，实现其他必要 的保护功能，如过压保护、欠
数字信号处理器（DSP）
用于高速采集和处理模拟信号。
辅助元件
01
02
03
电源滤波器
滤除电源中的干扰信号， 保证装置的稳定运行。
继电器
用于实现开关量的输入和 输出。
光电隔离器
实现输入输出信号的电气 隔离，提高装置的抗干扰 能力。
《电力变压器》课件
油箱内部应保持清洁，并充满合 格的变压器油，以起到绝缘、散
热和消音的作用。
油箱附件包括油位计、油枕、吸 湿器、气体继电器等，用于监测
和控制变压器的工作状态。
其他组件
电力变压器的其他组件包括分接开关 、安全气道、储油柜等。
分接开关用于调节变压器输出电压的 高低，安全气道用于保护变压器内部 不受外部杂物和水分的影响，储油柜 用于储存变压器油。
铁芯故障
铁芯发生多点接地或短路 时，应检查并修复接地故 障，确保铁芯正常工作。
变压器渗漏油
发现变压器渗漏油时，应 及时处理渗漏部位，防止 油位过低影响变压器的正 常运行。
04
电力变压器的设计
设计原则与标准
遵循国家和行业标准
电力变压器的设计应遵循国家和行业的标准，确保安全、可靠、 经济和环保。
满足用户需求
关键工艺技术
线圈绕制技术
铁芯叠装技术
器身装配技术
注油与密封技术
检测与试验技术
线圈绕制是电力变压器 制造中的核心技术之一 ，需要掌握合适的绕线 方式、匝数和线径，以 保证线圈的电气性能和 机械性能。
铁芯叠装技术是影响电 力变压器性能的关键因 素之一，需要掌握合适 的叠装方式和工艺参数 ，以保证铁芯的磁路性 能和机械强度。
THANKS
THANK YOU FOR YOUR WATCHING
根据变压器的容量和额 定电流，计算出铜线的
截面积。
损耗计算
根据变压器的设计参数 ，计算出空载损耗和负
载损耗。
设计实例分析
设计实例的选择
选择具有代表性的电力变压器 设计实例，如油浸式变压器、
干式变压器等。
设计参数的确定
根据实例选择合适的输入输出 电压、容量、阻抗等参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重瓦斯保护动作，瞬时动作跳开变压 器的各侧断路器。
4.气体保护的实现
采用： 气体继电器 瓦斯继电器 非电量继电器
二、气体继电器
1.气体继电器的安装位置 安装在变压器油箱与油枕之间的
连接管道上。
安装要求：
变压器安装时，应使顶盖与水平面之间夹角应 有1％～1．5％的坡度，连接管有2％～4％的升 高坡度。
油箱内部发生短路故障时，故障点高温电弧将使变压器 油迅速分解出大量瓦斯气体，有一定压力的气体在向油枕处 运动时，由于油的粘滞性，形成油流，冲击挡板。挡板翻转 带动磁铁11与干簧管13靠近，吸引干簧触点接通，跳开变压 器各侧开关并发出重瓦斯动作信号。
瓦斯 继电 器结 构
上 开 口 杯
下 挡 板
磁 铁 及 干 簧 接 点
气 孔 及 接 线 柱
探 针
3.气体继电器的工作原理
（1）轻瓦斯保护 变压器内部发生轻微故障时，变压器油
分解产生的气体汇集在气体继电器上部，迫使 继电器内的油面下降，开口杯露出油面，因其 受到的浮力减小失去平衡而下沉，带动永久磁 铁下降，当永久磁铁靠近干簧触点时，干簧触 点接通，发出轻瓦斯动作信号。
瓦斯继电器动作后，应立即收集瓦斯继电 器内聚积的气体，通过鉴别气体的性质，做进一 步判断。一般将专用玻璃瓶倒置，使瓶口靠近瓦 斯继电器的放气阀来收集气体。
¡ 如果气体无色无味，且不能点燃，是油内 排出空气所致;
¡ 如果收集到的气体为黄色，且不易点燃， 为木质部分出现了故障；
¡ 如果气体为淡黄色并带强烈臭味，又可燃 烧，则表明是纸质部分故障.
讲师：XXXXXX XX年XX月XX日
思考题:
1.电力变压器的故障和异常 2.瓦斯保护的作用 3.瓦斯保护能独立的用作变压器的主保护吗?
为什么?
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
35
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
（2）重瓦斯保护
变压器内部发生严 重故障时，油箱内产生 大量气体，强大的气流 伴随着油流冲击挡板， 当油流的速度达到整定 值时，挡板克服弹簧的 反作用力向前移动，带 动永久磁铁靠近干簧触 点，使干簧触点闭合， 发出重瓦斯跳闸脉冲， 断开变压器各侧的断路 器。
四、瓦斯继电器运行中常遇见的问题
1. 新投运变压器，轻瓦斯动作：新变压器投 运后，线圈发热，变压器油发热循环流动， 将变压器内部一些空气排除，积聚在变压 器上部，使变压器油面下降，造成轻瓦斯 动作。
电力变压器保护
第一节 概 述
一、电力变压器的结构 二、电力变压器的故障和异常 三、电力变压器保护的配置原则
一、电力变压器的结构
电力变压器的主要部件： 铁芯、绕组、绝缘、油箱、分接开关、
油枕、吸湿器、气体继电器等。
二、电力变压器的故障和异常
变压器的故障：油箱内故障 油箱外故障。
油箱内故障：绕组的相间短路、 匝间短路; 铁芯的烧损等。
油箱外故障：套管和引出线上发生的相 间短路
严重的突发性绝缘故障可能导致：
变压器的不正常运行状态： 过电流、过负荷以及油面降低。
此外，对大容量变压器，还 会发生变压器的过励磁故障。
第二节 变压器的气体保护
一、气体保护的作用及原理 附近的变压器油膨胀，甚至沸腾，油内溶解 的空气被逐出，形成空气泡上升。 2.当故障严重时，变压器油会迅速膨胀并产生大 量的气体，此时将有剧烈的气体夹杂着油流冲 向油枕的上部。
气体继电器的安装
2.气体继电器的结构
外形：
QJ-15,50,80（直径） 型气体继电器
QJ4-50C型气体继电器
瓦斯继电器
动作情况：
油箱内部轻微故障时间，分解出的瓦斯气体沿连接弯管 运动至气体继电器处，聚集在顶盖处形成一定的压力，将变 压器油面高度压低，开口杯所受浮力减小，随油面的降低开 始转动，使磁铁4与干簧触点15接触，从而吸引干簧触点接 通，发出轻瓦斯信号。同理，变压器油箱漏油时，动作情况 相同。
根据油箱内部故障时的这一特点，构成气体 保护。
第二节 变压器的气体保护
一、 气体保护的作用及原理 二、气体继电器 三、气体保护的接线 四、气体保护运行中常见问题 五、轻瓦斯动作后的处理
3.气体保护分为:
重瓦斯
轻瓦斯
当变压器油箱内轻微故障或严重
漏油时，轻瓦斯保护动作，延时作用 于信号；
当变压器内部发生严重故障时，
处理方法：将瓦斯继电器放气阀打开，排 出变压器本体内气体即可。
2.瓦斯继电器接线盒内进水，造成轻、重瓦斯
保护动作：下雨天，瓦斯继电器接线盒封闭不 严，雨水进入继电器接线盒内，造成接线柱短 路，使轻、重瓦斯保护动作。
3.瓦斯继电器接点线破损接地，也会造成 轻、重瓦斯保护动作。
五、轻瓦斯动作后的处理:
