冗余电源详解
高压低压配电柜的电源冗余和备份策略
高压低压配电柜的电源冗余和备份策略在现代工业生产中，配电柜扮演着不可或缺的角色，它负责将高压电源转化为低压电源，为电气设备提供稳定可靠的电能。
然而，电力供应的中断或故障可能会对生产造成严重影响，因此采取电源冗余和备份策略是必要的。
本文将探讨高压低压配电柜的电源冗余和备份策略。
一、电源冗余策略为了保证连续供电和可靠性，高压低压配电柜通常采用冗余电源策略。
冗余电源是指为主电源提供备用电源，以便在主电源故障时能够切换到备用电源。
常见的冗余电源策略主要有以下几种：1. N+1冗余N+1冗余是指在所需电源数量（N）的基础上增加一个备用电源。
例如，如果一个配电柜需要两个电源供电，那么采用N+1冗余策略将需要三个电源。
这种策略的好处是在主电源故障时可以无缝切换到备用电源，确保电力供应的连续性。
2. 2N冗余2N冗余是指为每个电源提供一个备份电源。
这种策略需要两个完全独立的电源系统，并保证每个电源都能满足全部负荷需求。
与N+1冗余相比，2N冗余的可靠性更高，但成本也更高。
3. N+N冗余N+N冗余是指为每个电源提供一个备份电源，并将负荷均匀分配给所有电源。
这种策略在主电源故障时，所有备份电源都能够均衡承担负荷。
尽管具备一定的冗余能力，但与2N冗余相比，N+N冗余的可靠性较低。
二、电源备份策略除了冗余电源策略外，配电柜还需要采取电源备份策略，以应对特定情况下的电力中断。
常见的备份策略主要有以下几种：1. UPS（不间断电源）备份UPS是一种用于提供短暂备份电源的设备，主要用于应对短时间的电源中断。
它通过电池或超级电容器储存电能，并在主电源中断时立即切换到备份电源，以保证电气设备的连续供电。
UPS备份可以为敏感设备提供充足的电力供应，避免数据丢失和生产中断。
2. 发电机备份对于长时间的电力中断，发电机备份是一种可靠的选择。
发电机可以自动或手动启动，为配电柜提供稳定的备用电源。
它通常通过柴油或天然气燃料驱动，可以持续供电数小时甚至数天。
冗余电源详解
冗余电源详解冗余电源是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。
冗余电源是为了实现服务器系统的高可用性。
除了服务器之外，磁盘阵列系统应用也非常广泛。
电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。
这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。
冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。
主电源故障时备份电源可以立即投入，输出电压波动很小。
对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、*设备、服务器等，往往需要高可靠的电源供应。
冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。
冗余电源一般配置2个以上电源。
当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。
这类似于UPS电源的工作原理：当市电断电时由电池顶替供电。
冗余电源与UPS的区别主要是由不同的电源同时供电,而UPS则是一个电源供电另一个则随时备用，有需要时自动切换。

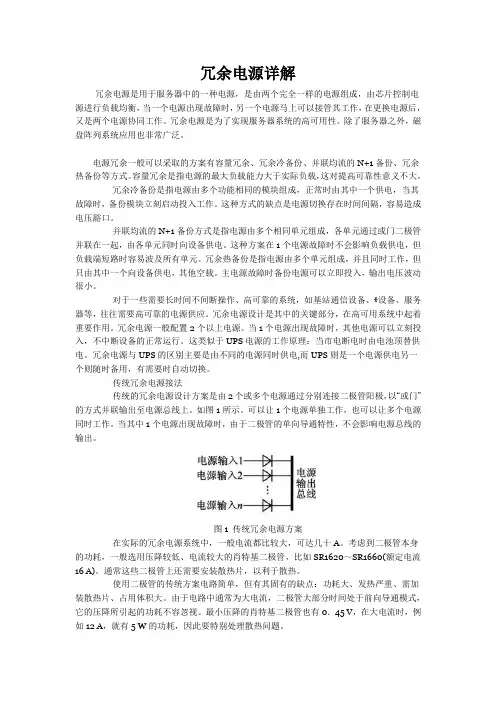

传统冗余电源接法传统的冗余电源设计方案是由2个或多个电源通过分别连接二极管阳极，以“或门”的方式并联输出至电源总线上。
如图1所示。
可以让1个电源单独工作，也可以让多个电源同时工作。
当其中1个电源出现故障时，由于二极管的单向导通特性，不会影响电源总线的输出。
图1 传统冗余电源方案在实际的冗余电源系统中，一般电流都比较大，可达几十A。
冗余电源是什么意思
冗余电源是什么意思
冗余电源（Redundant Power ）是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。
冗余电源是为了实现服务器系统的高可用性。
除了服务器之外，磁盘阵列系统应用也非常广泛。
电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通。
冗余电源系统使用说明

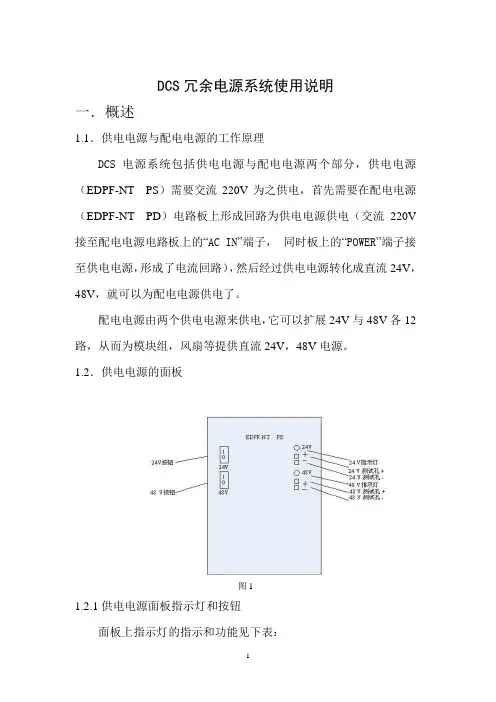

DCS冗余电源系统使用说明一．概述1.1．供电电源与配电电源的工作原理DCS电源系统包括供电电源与配电电源两个部分，供电电源（EDPF-NT PS）需要交流220V为之供电，首先需要在配电电源（EDPF-NT PD）电路板上形成回路为供电电源供电（交流220V 接至配电电源电路板上的“AC IN”端子，同时板上的“POWER”端子接至供电电源，形成了电流回路），然后经过供电电源转化成直流24V，48V，就可以为配电电源供电了。
配电电源由两个供电电源来供电，它可以扩展24V与48V各12路，从而为模块组，风扇等提供直流24V，48V电源。
1.2．供电电源的面板图11.2.1供电电源面板指示灯和按钮面板上指示灯的指示和功能见下表：指示灯指示功能正常状态故障状态24V指示灯24V电源亮灭48V指示灯48V电源亮灭表1面板上按钮的功能：‘1’即供电电源有24 V电源输出，同时供电电源的面板上24V指示灯亮，‘0’表示没有24 V电源输出。
48V 的按钮功能同24V的一样。
面板上测试孔的功能：用万用表可测量此电源的输出是否为24V,48V。
1.3．配电电源的面板图2配电电源（EDPF-NT PD）的面板上有12个指示灯，其指示和功能见下表：指示灯指示功能正常状态故障状态1 接至模块A1的24V 电源亮灭表21.4配置两个供电电源（EDPF-NT PS）（有三个端子头，白色五芯的是48V输入端子头，白色四芯的是24V输入端子头，绿色端子头是交流220V输出端子头）。
两根电源线（为供电电源提供交流220V），（线的一端接三芯端子头，用于交流220V输出，另一端接电源插座）。
配电电源（EDPF-NT PD）。
交流220V接线板。
二．供电电源与配电电源的使用方法如下（具体接法见图3，4与表3，4）：2.1 供电电源与配电电源电路的连接2.1.1 交流220V为供电电源供电(1)．将配电电源的上盖打开。
(2)．将其中一根220V交流电源线接有三芯端子头(交流220V 输入)的一端插入配电电源电路板上“AC1 IN”端子座上。
冗余电源设计原理
冗余电源设计原理冗余电源是指系统中同时连接多个电源单元，通过相互备份和互补的方式提供可靠的电源供应。
其设计原理主要包括冗余配置和切换机制。
一、冗余配置原理冗余配置主要包括N+1和2N配置两种方案。
1.N+1配置N+1配置是指在系统的正常工作过程中，除了一个主电源，还有一组备份电源。
备份电源在主电源失效时自动接管供电，确保系统的持续运行。
N+1配置的工作原理是，在正常运行时，备份电源处于备用状态，只有当主电源发生故障导致供电中断时，备份电源才会自动接管供电任务。
备份电源被配置成热备份（Hot spare），即随时保持供电基准的状态，可以立即投入使用。
N+1配置的主电源和备份电源之间通过切换装置相连接，以确保在电源转换时不受影响。
2.2N配置2N配置是指在整个系统中配置两套相同的电源系统，每套电源系统都可以独立支持整个负载。
通过将负载均匀地分配到两个电源系统上，当其中一个电源系统发生故障时，另一个电源系统可以继续支持负载，实现无间断的供电。
2N配置的工作原理是，将负载均衡地连接到两个电源系统上，每个电源系统都能够独立地提供所需的能源，并通过电源自动切换机构实现自动切换。
当一个电源系统发生故障时，切换机构会立即将负载转移到另一个正常工作的电源系统上，以确保系统的可靠供电。
二、切换机制冗余电源的切换机制是确保备份电源能够及时接管负载并恢复供电的关键。
常见的切换机制包括静态切换、动态切换以及无切换。
1.静态切换静态切换是指备份电源在主电源失效时立即静态切换为活跃状态。
在这种机制下，备份电源处于工作状态，但不真正提供供电，只是保持备用状态，以防主电源发生故障。
在主电源失效后，备份电源接管供电任务。
静态切换通常需要使用切换装置（如继电器、电子开关等）来实现电源切换，通过控制切换装置工作状态的变化来实现电源的切换。
2.动态切换动态切换是指备份电源在主电源失效后动态地切换为活跃状态。
在这种机制下，备份电源能够迅速检测到主电源的故障，并实时监控备份电源的状态，以便在需要时迅速切换为活跃状态。
冗余电源设计原理
冗余电源设计原理冗余电源是指在其中一个电源设备发生故障或失效的情况下，能够自动切换到备用电源工作，确保系统的可靠性和连续性运行。
冗余电源的设计原理主要有以下几个方面。
1.备用电源的选择冗余电源系统要选择一种可靠的备用电源，并与主电源进行连接。
备用电源可以是多余的电池、发电机或另一家供电公司的电源。
备用电源可以保证在主电源失效的情况下，迅速地接管系统的负载。
2.电源切换系统的设计冗余电源需要设计一个可靠的切换系统，能够在主电源失效时自动切换到备用电源，并确保切换过程中系统的连续性运行。
切换系统一般包括自动切换装置和电源管理控制器两个部分。
自动切换装置能够感知到主电源失效的情况，并迅速地切换到备用电源上。
它通常是通过监测主电源的电压、频率或相位来实现的。
当主电源失效时，自动切换装置会立即切换到备用电源上，并且能够保持切换后的系统稳定运行。
电源管理控制器负责监测和控制整个冗余电源系统的运行状态。
它可以监测主电源和备用电源的状态，并根据需要进行切换。
同时，电源管理控制器还可以实现对电源的电压、频率、输出功率等参数进行监控和调节，以保证系统的稳定运行。
3.电源的互联设计冗余电源系统的电源还需要进行互联设计，以实现电源之间的互联和备份。
互联设计主要包括两个方面：电源之间的冗余互联和电源与负载之间的互联。
电源之间的冗余互联确保了备用电源可以接管主电源的负载。
一般来说，备用电源与主电源之间采用并联互联的方式，即备用电源与主电源同时向负载供电，并且可以自动切换。
这样一旦主电源失效，备用电源立即接管负载，确保了系统的连续性运行。
电源与负载之间的互联需要设计可靠的电缆和连接器，以确保电源与负载之间的信号传输和电能传输的质量。
同时，还需要设计电源与负载之间的过载和短路保护措施，以保护系统的安全运行。
4.系统安全监测和故障处理冗余电源系统除了要能够自动切换和接管负载外，还需要具备系统安全监测和故障处理的功能。
系统安全监测主要包括对电源状态和负载状态的监测。
电源切换电路
电源切换电路在电子设备中，电源切换电路是一种关键的电路设计，用于在主电源故障或其他情况下自动将负载从一个电源切换到另一个备用电源。
这种电路的设计目的是确保设备或系统在电源故障时能够实现无缝切换，并保持连续的供电，从而避免设备故障或数据丢失。
电源切换电路通常会使用继电器、MOSFET或二极管等元件来实现电源切换功能。
下面将介绍一些常见的电源切换电路设计，包括冗余电源切换、UPS电源切换以及自动切换电源电路。
1. 冗余电源切换电路：冗余电源切换电路是最常见的电源切换电路之一。
它通常由两个或多个电源组成，其中一个作为主电源，另一个作为备用电源。
当主电源失效时，电路会自动切换到备用电源，以确保负载的连续供电。
这种电源切换电路常用于服务器、电信基站、工业自动化设备等对电源可靠性要求较高的应用。
冗余电源切换电路的设计通常包括故障检测电路和切换控制电路。
故障检测电路用于监测主电源的状态，一旦检测到主电源故障，切换控制电路会启动并切换到备用电源。
2. UPS电源切换电路：UPS（不间断电源）是用于提供临时电源给设备或系统，以保证在主电源故障或电网停电时的连续供电。
UPS电源切换电路被设计为能够自动切换从主电源到UPS，并确保负载无缝地切换到UPS供电。
这种电路常用于电脑、数据中心、医疗设备等对电源连续性要求较高的应用。
UPS电源切换电路的设计一般由主电源、UPS、继电器等组成。
主电源和UPS同时连接到继电器，当主电源故障或停电时，继电器会自动切换到UPS，从而实现对负载的无缝切换。
3. 自动切换电源电路：自动切换电源电路是一种能够自动切换不同电源的电路设计，例如在主电源故障时切换到备用电源，或根据需要切换到不同的电源。
这种电路常用于大型电力系统、太阳能电池组、电动汽车充电桩等应用中。
自动切换电源电路的设计通常包括故障检测电路、切换控制电路和功率电子器件。
故障检测电路用于检测主电源故障，并触发切换控制电路，切换控制电路则控制功率电子器件，实现对电源的切换。
服务器冗余电源工作原理
服务器冗余电源工作原理冗余电源是一种用于服务器和网络设备的电源备份机制，对于保障系统的连续性和可靠性具有重要作用。
服务器是现代信息化建设中的关键设备，在企业和组织中扮演着数据存储、处理和传输的重要角色，因此必须确保服务器的可用性和稳定性。
冗余电源就是为了解决服务器电源故障而设计的备用电源系统，当主电源出现故障时，可以自动切换到备用电源，确保服务器不会中断服务。
冗余电源的工作原理可以分为以下几个步骤：1.主电源供电：服务器在正常运行时，由主电源供电，主电源可以是市电或其他电源。
2.监控电源状态：冗余电源系统会不断地监控主电源的状态，包括电压、电流、频率等参数。
同时，冗余电源还会监控备用电源的状态，包括电池容量、电池充电状态等。
3.检测故障：如果冗余电源系统检测到主电源出现故障，比如电压超出范围、电流不稳定等，就会立即切换到备用电源，以保证服务器的持续运行。
4.切换过程：冗余电源系统会通过电子开关或继电器等装置，将输入电源从主电源切换到备用电源。
在切换过程中，冗余电源系统会对备用电源进行预充电，并确保切换的瞬间不会中断供电，以避免服务器的重启和数据的丢失。
5.自动恢复：一旦备用电源切换成功，冗余电源系统会自动恢复对主电源的监测，并随时准备好切换回主电源。
同时，冗余电源系统会开始自动充电，以恢复备用电源的电池容量。
总体来说，冗余电源的工作原理基于不间断电源（UPS）技术，通过对主电源和备用电源的监测和控制，实现对服务器电源的自动切换和保护。
冗余电源系统的设计考虑了电源的可靠性、切换的稳定性和制造成本等因素，以最大限度地提高服务器的可用性和可靠性。
冗余电源的应用不仅限于服务器，还广泛应用于数据中心、电信设备、医疗设备等对电源稳定性要求较高的场合。
通过冗余电源的备份机制，可以避免电源故障导致的系统中断和数据丢失，提高整个系统的可持续运行能力。
同时，冗余电源还可以提供过载保护、电源恢复和稳压等功能，进一步保障设备和系统的稳定运行。
冗余电源方案
冗余电源方案在现代生活中，电力供应的稳定性对于各行各业都至关重要。
一旦出现停电或电力波动，就会导致生产线停产、数据丢失以及严重影响生活质量。
为了保障电力供应的可靠性，人们常常采用冗余电源方案来应对各种突发情况。
本文将探讨冗余电源方案的原理、分类以及应用。
冗余电源方案的原理在于通过多重电源来提供电力供应。
这种方案的核心思想是，当主要电源出现故障或不稳定时，备用电源将自动接管，以确保电力供应的连续性。
冗余电源方案可以应用于各种场景，包括工业生产、数据中心、医院以及居民用电等。
下面将介绍一些常见的冗余电源方案。
第一种冗余电源方案是双路供电。
这种方案通过同时连接两个独立的电源，将其并联供电。
当其中一个电源出现故障时，另一个电源将无缝接管，保障电力供应的连续性。
双路供电方案可以广泛应用于机房、数据中心等对电力供应要求极高的场所。
第二种冗余电源方案是备用电池。
这种方案主要应用于对电力供应要求极高且停电时间短暂的场景，如关键设备或紧急照明系统。
备用电池通过连接到主电源上，当主电源中断时，备用电池将立即接管供电，以确保电力供应的连续性。
备用电池的容量和寿命将直接影响其供电时间和可靠性。
第三种冗余电源方案是UPS不间断电源。
UPS不间断电源广泛应用于各种对电力供应要求极高的场合，如数据中心、核电站等。
UPS不间断电源通过连接到主电源和负载之间，实时监测电力波动和停电情况。
当主电源中断时，UPS将立即接管供电，保证负载设备的正常运行。
UPS不间断电源的容量和稳定性将直接影响其供电时间和负载能力。
除了上述几种常见方案外，还有一些更复杂的冗余电源方案，如额定功率冗余（N+1）、并行冗余、径流冗余等。
这些方案主要应用于对电力供应要求极高且冗余程度高的场所，如医院手术室、国际机场等。
冗余电源方案的应用有助于提高电力供应的稳定性和可靠性。
然而，仅仅依靠冗余电源并不能解决所有电力供应问题。
正确的安装和维护，合理的设计和规划都是不可或缺的。
服务器冗余电源工作原理
服务器冗余电源工作原理概述：服务器冗余电源是一种保障服务器系统稳定运行的重要设备。
当主电源发生故障或停电时，冗余电源可以提供备用电力，确保服务器持续运行，避免数据丢失或服务中断。
本文将详细介绍服务器冗余电源的工作原理。
一、冗余电源的基本原理服务器冗余电源通常由两个或多个模块组成，每个模块都包含一个电源单元和一块电池。
这些模块相互独立，可以同时工作，也可以相互备份。
主要工作原理如下：1. 双路供电服务器冗余电源一般采用双路供电的方式。
即两个模块分别连接到两个不同的电源输入，如A路和B路。
当A路电源正常工作时，服务器会从A路获取电力；而当A路电源故障或停电时，服务器会自动切换到B路，从B路获取备用电力。
双路供电可以保证服务器在一路电源故障时，仍能继续运行，提高了可靠性和可用性。
2. 智能监控冗余电源通常配备智能监控功能，能够实时监测电源的工作状态。
当电源出现故障或异常时，智能监控系统会发出警报，并记录相关信息。
管理员可以根据监控数据及时采取措施，修复故障或更换电源模块，保障服务器的正常运行。
3. 平衡负载为了保证电源供电的平稳和可靠，冗余电源通常具备负载平衡的功能。
即两个或多个电源模块能够根据服务器的实际负载情况进行动态调整，使负载在各个模块之间均衡分配，提高了电源的利用率和稳定性。
二、冗余电源的切换原理服务器冗余电源在主电源失效时，能够自动切换到备用电源，保障服务器的持续供电。
其切换原理如下：1. 主备电源供电方式服务器冗余电源模块通常采用热备份方式工作。
即主电源和备用电源同时连接到服务器，但备用电源处于待机状态，不提供电力。
只有当主电源故障或停电时，备用电源才会自动接管供电，保证服务器的正常运行。
2. 快速切换机制为了保证切换的实时性和可靠性，冗余电源通常具备快速切换机制。
当主电源发生故障或停电时，切换机制会迅速检测到电源状态的改变，并立即切换到备用电源。
切换时间一般在几毫秒内，对服务器的运行几乎没有影响。
冗余电源工作原理
冗余电源工作原理
冗余电源是一种用于确保电力供应的系统，可以提供备用电源以备主要电源故障时使用。
其主要工作原理如下：
1. 冗余电源系统由两个或多个电源单元组成，每个单元都能够单独提供所需的电力。
这些电源单元通常是不同的电源，例如两个独立的电网供电或使用不同的电池组。
2. 冗余电源控制器通过监测主电源的状态来实现自动切换功能。
当主电源发生故障（例如电压失稳或断电）时，控制器会立即检测到，并将备用电源切换为主要电源。
3. 当备用电源被切换为主要电源时，系统中的负载会继续从备用电源获取所需的电能供应。
这种切换通常是无缝的，以确保在切换过程中不会中断电源供应。
4. 一旦主电源恢复正常，冗余电源系统会自动检测并将其切换回主电源。
这种切换是无感知的，用户不会察觉到电源的切换。
5. 冗余电源系统通常还包括监测和报警功能，以提供故障诊断和警报通知。
这样，当主电源出现问题时，用户可以及时采取措施修复问题，以确保电力供应的连续性。
综上所述，冗余电源系统通过使用备用电源来确保电力供应的连续性，以防止主电源故障导致的停电。
其工作原理是通过监测和自动切换功能来实现无缝切换，并提供监测和报警功能进行故障诊断。
冗余电源原理浅谈
冗余电源原理浅谈冗余电源，也称为备份电源或冗余系统，指的是在电力供应系统中使用多个独立的电源设备，以确保在一个电源设备故障或维护期间，仍能够提供稳定的电力供应。
它是为了增强电力系统的可靠性，防止电源中断所引起的损失而设计的。
冗余电源的原理主要包括以下几个方面：1.并行工作原理：冗余电源系统通常由两个或多个电源设备组成，这些设备独立工作并同时连接到负载上。
当其中一个电源设备发生故障时，其他设备会自动接管负载，保证系统持续供电。
并行工作的电源设备之间相互独立，没有共享部件，相互之间不会互相影响。
2.智能切换原理：冗余电源系统通常配备了智能切换装置，它能够实时监测电源设备的状态，并在发现任何一个设备故障时，立即完成切换。
智能切换装置会自动检测故障设备的电压波形、频率和相位等信息，确保在切换过程中不会造成供电中断或负载波动。
智能切换装置通常采用双极切换装置，即同时切换正负两极，以确保切换过程的可靠性和稳定性。
3.可靠性设计原理：冗余电源系统的每个电源设备都需要经过严格的可靠性设计和测试，以确保其稳定性和可靠性。
电源设备通常采用冗余设计，包括双电源输入、双转换器和双输出等，以减少单点故障的发生，并提高系统的可用性。
冗余电源系统还会配备故障诊断和报警功能，及时通知操作人员检修故障设备。
4.多路供电原理：为了进一步提高冗余电源系统的可靠性，还可采用多路供电的方式。
即将负载分为多个独立的电路并采用独立的电源供电，各个电路之间相互独立，避免单一故障导致整个系统中断。
多路供电的方式还可以实现负载动态分配，根据负载的大小和需求自动调整供电路线，进一步提高了系统的可靠性和效率。
冗余电源的应用范围广泛，涉及到许多重要的领域，如电力系统、计算机数据中心、通信网络、医疗设备、航空航天等。
在这些领域，失去电力供应可能导致严重的后果，甚至可能危及生命安全。
因此，冗余电源系统的设计和使用对于保障系统的可靠性至关重要。
总之，冗余电源系统是为了提高电力供应系统的可靠性和稳定性而设计的，其原理包括并行工作、智能切换、可靠性设计和多路供电等。
冗余电源系统使用说明
DCS冗余电源系统使用说明一．概述1.1．供电电源与配电电源的工作原理DCS电源系统包括供电电源与配电电源两个部分，供电电源（EDPF-NT PS）需要交流220V为之供电，首先需要在配电电源（EDPF-NT PD）电路板上形成回路为供电电源供电（交流220V 接至配电电源电路板上的“AC IN”端子，同时板上的“POWER”端子接至供电电源，形成了电流回路），然后经过供电电源转化成直流24V，48V，就可以为配电电源供电了。
配电电源由两个供电电源来供电，它可以扩展24V与48V各12路，从而为模块组，风扇等提供直流24V，48V电源。
1.2．供电电源的面板图11.2.1供电电源面板指示灯和按钮面板上指示灯的指示和功能见下表：指示灯指示功能正常状态故障状态24V指示灯24V电源亮灭48V指示灯48V电源亮灭表1面板上按钮的功能：‘1’即供电电源有24 V电源输出，同时供电电源的面板上24V指示灯亮，‘0’表示没有24 V电源输出。
48V 的按钮功能同24V的一样。
面板上测试孔的功能：用万用表可测量此电源的输出是否为24V,48V。
1.3．配电电源的面板图2配电电源（EDPF-NT PD）的面板上有12个指示灯，其指示和功能见下表：指示灯指示功能正常状态故障状态1 接至模块A1的24V 电源亮灭表21.4配置两个供电电源（EDPF-NT PS）（有三个端子头，白色五芯的是48V输入端子头，白色四芯的是24V输入端子头，绿色端子头是交流220V输出端子头）。
两根电源线（为供电电源提供交流220V），（线的一端接三芯端子头，用于交流220V输出，另一端接电源插座）。
配电电源（EDPF-NT PD）。
交流220V接线板。
二．供电电源与配电电源的使用方法如下（具体接法见图3，4与表3，4）：2.1 供电电源与配电电源电路的连接2.1.1 交流220V为供电电源供电(1)．将配电电源的上盖打开。
(2)．将其中一根220V交流电源线接有三芯端子头(交流220V 输入)的一端插入配电电源电路板上“AC1 IN”端子座上。
冗余电源工作原理
冗余电源工作原理
冗余电源是指系统中同时存在两个或多个电源供电，其中一个电源出现故障时，其他电源可以继续为系统提供电能，从而保证系统的连续运行。
冗余电源的工作原理如下：
1. 选择器：冗余电源系统中通常包含一个选择器，负责监测每个电源的状态并选择可用的电源供电给负载设备。
选择器可以根据预设的优先级或其他算法来选取最合适的电源供电。
2. 电源监测：每个电源都会连接到电源监测器，监测电源的输入电压、电流、频率等参数。
当某个电源发生故障或参数超出正常范围时，电源监测器会发送信号给选择器，告知其该电源不可用。
3. 切换时间：一旦选择器接收到不可用电源的信号，它会立即切换到其他可用的电源上，以保证系统的连续供电。
切换时间通常很短，可以达到几毫秒的级别，以保证系统的稳定性和可靠性。
4. 负载平衡：为了防止电源过载或不平衡，冗余电源系统通常会在多个电源之间实现负载平衡。
通过监测每个电源的负载情况，选择器可以动态地平衡负载分配，确保每个电源都能正常供电。
5. 故障恢复：一旦故障电源恢复正常，选择器会将其重新纳入供电系统，以提供额外的冗余和备份。
这样即使其他电源发生故障，系统依然能够继续运行，保证业务的连续性。
总体来说，冗余电源系统通过同时使用多个电源，并实现选择、监测、切换和负载平衡等机制，以保证系统的可靠供电和连续运行。
这种冗余设计可大大提高系统的可用性和健壮性，减少故障对系统的影响。
冗余电源对主板的要求
冗余电源对主板的要求1. 引言现代计算机系统的稳定性和可靠性对于各个领域的应用来说都是至关重要的。
而主板作为计算机的核心组件之一，它承担着连接各个硬件设备的重要任务。
为了确保计算机系统的连续运行和数据的安全性，冗余电源成为了不可或缺的一项技术。
2. 什么是冗余电源冗余电源是指在主板工作时，同时连接两个或多个电源供应器。
这样即使其中一个电源故障，其他电源仍能正常供电，保证计算机系统的稳定性和可靠性。
冗余电源通常采用热插拔设计，可以在线更换故障电源，不影响系统的正常运行。
3. 冗余电源的优势冗余电源的主要优势在于提供了持续的电力供应，从而保证了计算机系统的稳定性和可用性。
当一个电源发生故障时，备用电源能够立即接管，不会中断计算机的正常运行。
这对于需要24小时运行的关键应用和数据中心来说尤为重要。
4.1 双电源插槽为了实现冗余电源的功能，主板需要至少提供两个电源插槽。
这样可以同时插入两个电源供应器，确保备用电源能够及时接管。
4.2 电源管理芯片主板上应搭载电源管理芯片，用于监测电源状态和切换备用电源。
电源管理芯片需要支持热插拔功能，并能够实时检测电源的工作状态。
4.3 电源供应器匹配为了确保冗余电源的正常工作，主板上的电源插槽需要与电源供应器相匹配。
不同型号的电源供应器可能具有不同的电压和功率输出，主板上的插槽需要适配这些参数。
4.4 电源状态指示灯为了方便用户及时了解电源的工作状态，主板上应配备电源状态指示灯。
通过不同的指示灯颜色或闪烁频率，用户可以判断电源是否正常工作，以及是否需要更换备用电源。
4.5 电源故障报警为了及时发现电源故障，主板上应具备电源故障报警功能。
当主板检测到电源故障时，可以通过声音、报警灯或系统提示等方式向用户发出警告。
5. 总结冗余电源作为确保计算机系统稳定性和可靠性的关键技术，对主板的要求也非常高。
主板需要提供双电源插槽、电源管理芯片、适配的电源供应器、电源状态指示灯和故障报警功能等。
冗余电源设计原理
3、电压下降法与主动均流比较：
• 电压下降法虽然比较简单、容易达成，不过是属于被动的并联方式，且其均流准确度和 电压调整率无法同时具备。主动均流技术虽然比电压下降法复杂，不过确可以改善电压 下降法的缺点，而且可以同时具备高均流准确度和高电压调整率，也是目前最常采用的 并联方式。
冗余开关电源均流设计方案及线路分析
优点：
（1）：均流准确度高 （2）：系统与输出电压较稳定。
缺点：
• 故障容许能力不佳，假如主模块故障 的话将会使得均流排上的电流讯号变 为零，结果会让其它的从模块会无法 接受均流相应。
冗余开关电源均流设计方案及线路分析
（3）、自动主仆法：
工作特点：
• 利用二极管将输出电流最高的电源模块之输出电流，做为其它电源模块之共同电 流参考命令，其它电源模块会相应其命令使自身电流更接近最高的电源模块之输 出电流。
4、缺点：
（1）：较差的负载调整能力 （2）：在不同负载需求下均流效果比较差
冗余开关电源均流设计方案及线路分析
四、主动均流法： 1、架构方框图：
2、原理特征：
• 机台间能获得彼此间输出电流的信息，而其输出电流的信息传递的管道称为均流母线(Currintsharing bus, CS_Bus)。这个均流母线的功用是提供一电流参考讯号，使得每一个并联的模块能够根 据此电流参考讯号来调整本身的控制讯号，最后使负载电流能平均分散到每一部并联的模块。
优点：
（1）：系统有较佳的故障容忍度 （2）：易扩充及实现模块化。
缺点：
（1）：瞬时时电流分配较差 （2）：均流控制易发生错误
(3)：均流排抗噪声能力差。
冗余开关电源均流设计方案及线路分析
五、自动主仆法CS-BUS相互干扰在线路上的改进： A、机台CS-BUS相互干扰原因分析：
交换机冗余电源原理
交换机冗余电源原理
交换机冗余电源是一种通过增加备用电源来提高系统可靠性的技术。
其原理如下：
1. 冗余电源模块：交换机通常配备多个电源插槽，每个插槽可以插入一个电源模块。
每个电源模块都能独立供电，并且在其中一个电源失效时，其他电源能够提供足够的电源给交换机工作。
2. 电源备份：当一台交换机有多个电源模块时，其中一个电源模块会被指定为主电源，其他模块则作为备用电源。
主电源负责为交换机提供电源，并且监控备用电源的状态。
如果主电源故障、失效或电源负载不足时，备用电源将接管为交换机供电，保证交换机的持续工作。
3. 电源切换：当主电源故障时，备用电源会自动接管工作。
在电源切换过程中，交换机会自动检测电源状态，并进行相应的切换操作。
切换过程通常非常迅速，可以在几毫秒内完成，以确保交换机的连续运行。
4. 告警和监控：交换机通常配备告警系统，能够监测电源状态，并在主电源失效或故障时发出警报或通知管理员。
管理员可以通过监控界面或网络管理系统查看电源状态，及时采取措施解决问题。
总的来说，交换机冗余电源原理就是通过增加备用电源模块来提高系统可靠性。
当主电源失效时，备用电源能够自动接管工
作，确保交换机持续运行，降低因电源故障而导致的系统停机风险。
冗余电源原理浅谈
冗余电源原理浅谈冗余电源是一种通过同时使用多个电源来确保设备持续供电的技术手段。
它在很多关键领域中被广泛应用，如数据中心、通信基站、工业自动化等。
冗余电源的原理主要包括冗余设计、电源切换和负载平衡。
首先，冗余电源的设计目的是为了提高系统的可靠性和稳定性。
冗余设计是基于“备份”原理，即采用多个电源并行供电，当其中一个电源发生故障时，其他电源可以继续工作，确保设备持续运行。
冗余设计通常包括两种方式，即N+1和N+M。
N+1表示系统中至少有N个电源，当其中一个电源发生故障时，其他N-1个电源可以继续工作。
N+M更为严格，表示系统中至少有N个电源，当其中M个电源发生故障时，其他N-M个电源可以继续工作。
通过合理的冗余设计，可以大大提高系统的可靠性和稳定性。
其次，在冗余电源中，电源切换是关键的环节。
电源切换一般分为两种方式，即静态切换和动态切换。
静态切换是指在正常工作状态下，所有电源并行供电，当其中一个电源发生故障时，系统自动切换到其他正常的电源上。
这种方式切换速度快，但在切换瞬间可能会导致设备短暂的停机。
动态切换是指在发生故障时，系统根据设定的优先级顺序自动切换到备份电源上。
这种方式切换速度较慢，但可以实现无缝切换，确保设备连续运行。
电源切换的关键在于切换器的设计和实现，需要考虑切换速度、切换精度和可靠性等因素。
最后，冗余电源还需要实现负载平衡，确保各个电源之间的负载均衡。
负载平衡是指在多个电源并行供电时，通过调整各个电源的输出电流，使得每个电源所承担的负载相对均衡。
负载平衡的实现可以通过电源管理系统进行控制，根据负载情况动态调整各个电源的输出功率。
负载平衡可以有效地避免一些电源过载或负载不足，从而提高整个系统的能效和可靠性。
综上所述，冗余电源通过冗余设计、电源切换和负载平衡等原理实现设备的持续供电。
它在提高系统可靠性和稳定性方面发挥着重要作用，可以应用于各个关键领域。
随着技术的不断发展，冗余电源的设计和实现也在不断改进，目的是为了满足不断提高的可靠性和稳定性要求。
什么叫冗余电源冗余电源与UPS电源的区别？
冗余电源冗余电源是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。
冗余电源是为了实现服务器系统的高可用性。
除了服务器之外，磁盘阵列系统应用也非常广泛。
RPS电源（Redundant Power System，冗余电源系统）用作部分交换机的外置直流供电电源RPS可以用作交换机或路由器的冗余备份电源：l 如果RPS和受电设备采用相同的交流供电系统，当受电设备内部电源出现异常时，RPS可以继续为故障设备进行直流供电，保障设备的持续正常运行；l 如果RPS和受电设备采用不同的交流供电系统，还可以在受电设备的外部交流供电电源出现故障时继续提供直流供电，保障设备的持续正常运行。
什么叫冗余电源?冗余电源与UPS电源的区别？电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。
这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。
冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。
主电源故障时备份电源可以立即投入，输出电压波动很小。
对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、*设备、服务器等，往往需要高可靠的电源供应。
冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。
冗余电源一般配置2个以上电源。
当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。
冗余电源与UPS电源区别在哪里？冗余电源功能介绍
冗余电源与UPS电源区别在哪里？冗余电源功能介绍导读:冗余电源与UPS电源的区别在哪里？冗余电源是一种用在服务器上的电源，TA是由两个完全一样电源组成，当其中一个出现故障，另一个电源就可以像应急灯一样，及时接管其工作，而UPS电源则做不到这点。
什么是冗余电源冗余电源（Redundant Power ）是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。
冗余电源是为了实现服务器系统的高可用性。
除了服务器之外，磁盘阵列系统应用也非常广泛。
冗余电源就是一种由完全一致的两个电源组成，多应用在服务器上。
冗余电源中含有一个芯片，芯片的作用就是控制电源来实现电量的负载均衡，如果其中的一个电源出现故障，不能工作了，另外一个电源就能马上接替它继续工作，更换新的冗余电源之后，就又回到两个电源协同工作的状态。
冗余电源在服务器上的应用提高了服务器的可用性。
冗余电源功能和作用RPS电源（Redundant Power System，冗余电源系统）用作部分交换机的外置直流供电电源。
RPS可以用作交换机或路由器的冗余备份电源：△如果RPS和受电设备采用相同的交流供电系统，当受电设备内部电源出现异常时，RPS可以继续为故障设备进行直流供电，保障设备的持续正常运行；△如果RPS和受电设备采用不同的交流供电系统，还可以在受电设备的外部交流供电电源出现故障时继续提供直流供电，保障设备的持续正常运行。
冗余电源与UPS电源的区别电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冗余电源详解
冗余电源是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。
冗余电源是为了实现服务器系统的高可用性。
除了服务器之外，磁盘阵列系统应用也非常广泛。
电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。
这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。
冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。
主电源故障时备份电源可以立即投入，输出电压波动很小。
对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、*设备、服务器等，往往需要高可靠的电源供应。
冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。
冗余电源一般配置2个以上电源。
当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。
这类似于UPS电源的工作原理：当市电断电时由电池顶替供电。
冗余电源与UPS的区别主要是由不同的电源同时供电,而UPS则是一个电源供电另一个则随时备用，有需要时自动切换。
传统冗余电源接法
传统的冗余电源设计方案是由2个或多个电源通过分别连接二极管阳极，以“或门”的方式并联输出至电源总线上。
如图1所示。
可以让1个电源单独工作，也可以让多个电源同时工作。
当其中1个电源出现故障时，由于二极管的单向导通特性，不会影响电源总线的输出。
图1 传统冗余电源方案
在实际的冗余电源系统中，一般电流都比较大，可达几十A。
考虑到二极管本身的功耗，一般选用压降较低、电流较大的肖特基二极管，比如SR1620～SR1660(额定电流16 A)。
通常这些二极管上还需要安装散热片，以利于散热。
使用二极管的传统方案电路简单，但有其固有的缺点：功耗大、发热严重、需加装散热片、占用体积大。
由于电路中通常为大电流，二极管大部分时间处于前向导通模式，它的压降所引起的功耗不容忽视。
最小压降的肖特基二极管也有0．45 V，在大电流时，例如12 A，就有5 W的功耗，因此要特别处理散热问题。
现在新的冗余电源方案是采用大功率的MOSFET管来代替传统电路中的二极管。
MOSFET的导通内阻可以到几mΩ，大大降低了压降损耗。
在大功率应用中，不仅实现了效率更高的解决方案，而且由于无需节散热器，所以省了大量的电路板面积，也减少了设备的散热源。
应用电路中MOSFET需要有专业芯片的控制。
目前，TI、Linear等各大公司都推出了一些成熟的该类芯片。
