单相变压器和三相变压器的构造

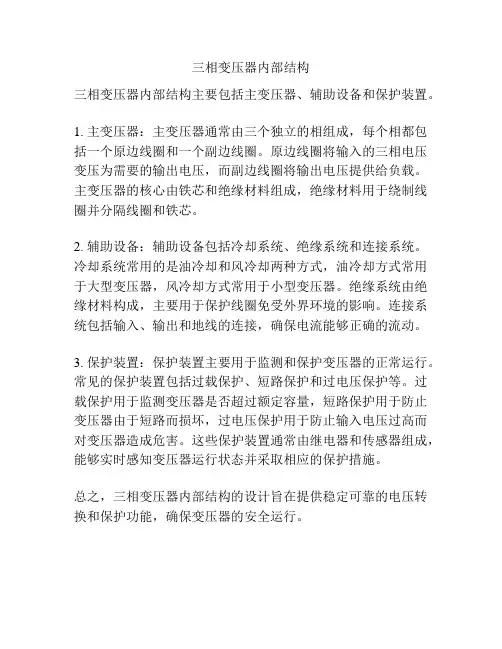

三相变压器内部结构
三相变压器内部结构
三相变压器内部结构主要包括主变压器、辅助设备和保护装置。
1. 主变压器：主变压器通常由三个独立的相组成，每个相都包括一个原边线圈和一个副边线圈。
原边线圈将输入的三相电压变压为需要的输出电压，而副边线圈将输出电压提供给负载。
主变压器的核心由铁芯和绝缘材料组成，绝缘材料用于绕制线圈并分隔线圈和铁芯。
2. 辅助设备：辅助设备包括冷却系统、绝缘系统和连接系统。
冷却系统常用的是油冷却和风冷却两种方式，油冷却方式常用于大型变压器，风冷却方式常用于小型变压器。
绝缘系统由绝缘材料构成，主要用于保护线圈免受外界环境的影响。
连接系统包括输入、输出和地线的连接，确保电流能够正确的流动。
3. 保护装置：保护装置主要用于监测和保护变压器的正常运行。
常见的保护装置包括过载保护、短路保护和过电压保护等。
过载保护用于监测变压器是否超过额定容量，短路保护用于防止变压器由于短路而损坏，过电压保护用于防止输入电压过高而对变压器造成危害。
这些保护装置通常由继电器和传感器组成，能够实时感知变压器运行状态并采取相应的保护措施。
总之，三相变压器内部结构的设计旨在提供稳定可靠的电压转换和保护功能，确保变压器的安全运行。

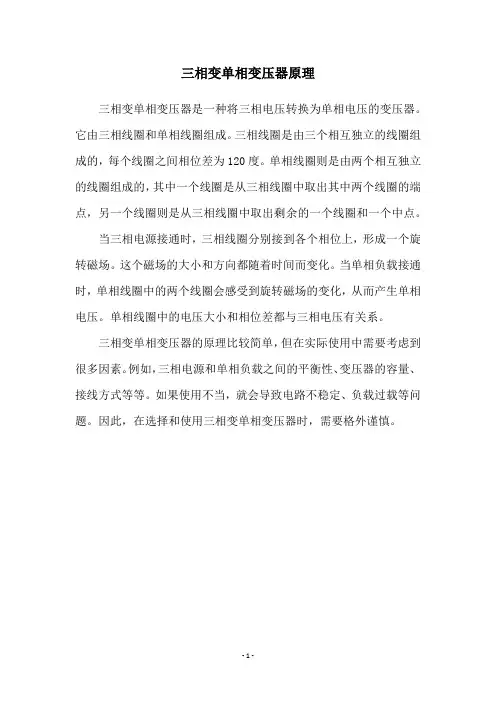

三相变单相变压器原理
三相变单相变压器原理
三相变单相变压器是一种将三相电压转换为单相电压的变压器。
它由三相线圈和单相线圈组成。
三相线圈是由三个相互独立的线圈组成的，每个线圈之间相位差为120度。
单相线圈则是由两个相互独立的线圈组成的，其中一个线圈是从三相线圈中取出其中两个线圈的端点，另一个线圈则是从三相线圈中取出剩余的一个线圈和一个中点。
当三相电源接通时，三相线圈分别接到各个相位上，形成一个旋转磁场。
这个磁场的大小和方向都随着时间而变化。
当单相负载接通时，单相线圈中的两个线圈会感受到旋转磁场的变化，从而产生单相电压。
单相线圈中的电压大小和相位差都与三相电压有关系。
三相变单相变压器的原理比较简单，但在实际使用中需要考虑到很多因素。
例如，三相电源和单相负载之间的平衡性、变压器的容量、接线方式等等。
如果使用不当，就会导致电路不稳定、负载过载等问题。
因此，在选择和使用三相变单相变压器时，需要格外谨慎。
- 1 -。

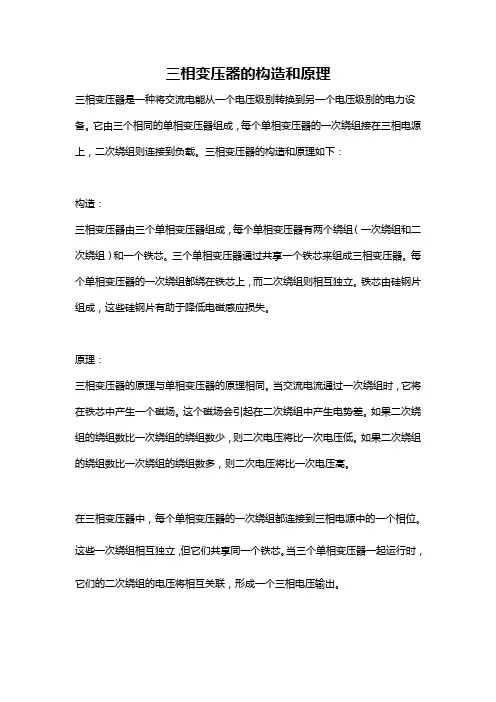

三相变压器的构造和原理
三相变压器的构造和原理
三相变压器是一种将交流电能从一个电压级别转换到另一个电压级别的电力设备。
它由三个相同的单相变压器组成，每个单相变压器的一次绕组接在三相电源上，二次绕组则连接到负载。
三相变压器的构造和原理如下：
构造：
三相变压器由三个单相变压器组成，每个单相变压器有两个绕组（一次绕组和二次绕组）和一个铁芯。
三个单相变压器通过共享一个铁芯来组成三相变压器。
每个单相变压器的一次绕组都绕在铁芯上，而二次绕组则相互独立。
铁芯由硅钢片组成，这些硅钢片有助于降低电磁感应损失。
原理：
三相变压器的原理与单相变压器的原理相同。
当交流电流通过一次绕组时，它将在铁芯中产生一个磁场。
这个磁场会引起在二次绕组中产生电势差。
如果二次绕组的绕组数比一次绕组的绕组数少，则二次电压将比一次电压低。
如果二次绕组的绕组数比一次绕组的绕组数多，则二次电压将比一次电压高。
在三相变压器中，每个单相变压器的一次绕组都连接到三相电源中的一个相位。
这些一次绕组相互独立，但它们共享同一个铁芯。
当三个单相变压器一起运行时，它们的二次绕组的电压将相互关联，形成一个三相电压输出。

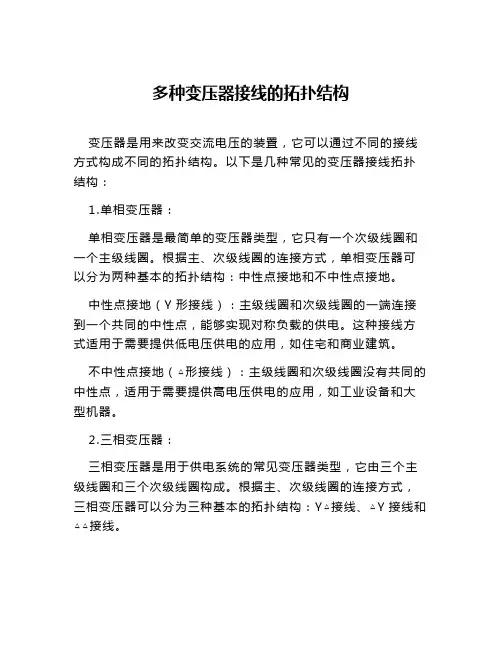

多种变压器接线的拓扑结构
多种变压器接线的拓扑结构变压器是用来改变交流电压的装置，它可以通过不同的接线方式构成不同的拓扑结构。
以下是几种常见的变压器接线拓扑结构：1.单相变压器：单相变压器是最简单的变压器类型，它只有一个次级线圈和一个主级线圈。
根据主、次级线圈的连接方式，单相变压器可以分为两种基本的拓扑结构：中性点接地和不中性点接地。
中性点接地（Y形接线）：主级线圈和次级线圈的一端连接到一个共同的中性点，能够实现对称负载的供电。
这种接线方式适用于需要提供低电压供电的应用，如住宅和商业建筑。
不中性点接地（△形接线）：主级线圈和次级线圈没有共同的中性点，适用于需要提供高电压供电的应用，如工业设备和大型机器。
2.三相变压器：三相变压器是用于供电系统的常见变压器类型，它由三个主级线圈和三个次级线圈构成。
根据主、次级线圈的连接方式，三相变压器可以分为三种基本的拓扑结构：Y△接线、△Y接线和△△接线。
Y△接线：主级线圈为Y形接线，次级线圈为△形接线。
适用于将三相高电压供电转换为三相低电压供电的场合，如工业厂房和电力输配电设备。
△Y接线：主级线圈为△形接线，次级线圈为Y形接线。
适用于将三相低电压供电转换为三相高电压供电的场合，常见于电力输配电设备的输出端。
△△接线：主级线圈和次级线圈都为△形接线。
适用于需要对称供电的三相电力系统。
3.自耦变压器：自耦变压器是一种特殊的变压器，它只有一个线圈，常用于对输入输出电压的调整。
自耦变压器的拓扑结构相对简单，一般使用单相或者三相的接线方式。
在实际应用中，根据不同的需求和系统设计，还可以使用其他特殊的变压器接线拓扑结构。
以上是一些常见的变压器接线拓扑结构，它们在电力系统和工业设备中都有广泛的应用。
变压器的构造及各部件的功用是什么
变压器的构造及各部件的功用是什么?答:变压器主要由铁芯、绕组、油箱、油枕以及绝缘套管、分接开关和气体继电器等组成。
其各部分的功用如下。
(1)铁芯。
铁芯是变压器的磁路部分;为了降低铁芯在交变磁通作用下的磁滞和涡流损耗,铁芯采用厚度为0.35mm或更薄的优质硅钢片叠成。
目前厂泛采用导磁系数高的冷轧晶粒取代硅钢片,以缩小体积和重量,也可节约导线和降低导线电阻所引起的发热损耗。
铁芯包括铁芯柱和铁轭两部分。
铁芯柱上套绕组,铁轭将铁芯柱连接起来,使之形成闭合磁路。
按照绕组在铁芯中的布置方式,变压器又分为铁芯式和铁壳式(或简称芯式和壳式)两种。
单相二铁芯柱。
此类变压器有两个铁芯柱,用上、下两个铁轭将铁芯柱连接起来,构成闭合磁路。
两个铁芯柱上都套有高压绕组和低压绕组。
通常,将低压绕组放在内侧,即靠近铁芯,而把高压绕组放在外侧,这样易于符合绝缘等级要求。
铁芯式三相变压器有三相三铁芯柱式和三相五铁芯柱式两种结构。
三相五铁芯柱式(或称三相五柱式)也称三相三铁芯柱旁轭式,它是在三相三铁芯柱(或称三相三柱式)外侧加两个旁轭(没有绕组的铁芯)而构成,但其上、下铁轭的截面和高度比普通三相三柱式的小。
从而降低了整个变压器的高度。
三相三铁芯柱,它是将三相的三个绕组分别放在三个铁芯柱上,三个铁芯柱也由上、下两个铁轭将芯柱连接起来,构成闭合磁路。
绕组的布置方式同单相变压器一样。
三相五铁芯柱,它与三相铁芯相比较,在铁芯柱的左右两侧多了两个分支铁芯柱,成为旁扼。
各电压级的绕组分别按相套在中间三个铁芯柱上,而旁轭没有绕组,这样就构成了三相五铁芯柱变压器。
由于三相五柱式铁芯各相磁通可经旁轭而闭合,故三相磁路可看作是彼此独立的,而不像普通三相三柱式变压器各相磁路互相关联。
因此当有不对称负载时,各相零序电流产生的零序磁通可经旁轭而闭合,故其零序励磁阻抗与对称运行时励磁阻抗(正序)相等。
中、小容量的三相变压器都采用三相三柱式。
大容量三相变压器.常受运输高度限制,多采用三相五柱式。
变压器主要是由哪几部分组成
变压器知识大全1、什么叫变压器？在交流电路中，将电压升高或降低的设备叫变压器，变压器能把任一数值的电压转变成频率相同的我们所需的电压值，以满足电能的输送，分配和使用要求。
例如发电厂发出来的电，电压等级较低，必须把电压升高才能输送到较远的用电区，用电区又必须通过降压变成适用的电压等级，供给动力设备及日常用电设备使用。
2、变压器是怎样变换电压的？变压器是根据电磁感应制成的。
它由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组线圈构成，铁芯与线圈间彼此相互绝缘，没有任何电的联系，如图所示。
我们将变压器和电源一侧连接的线圈叫初级线圈(或叫原边)，把变压器和用电设备连接的线圈叫作次级线圈(或副边)。
当将变压器的初级线圈接到交流电源上时，铁芯中就会产生变化的磁力线。
由于次级线圈绕在同一铁芯上，磁力线切割次级线圈，次级线圈上必然产生感应电动势，使线圈两端出现电压。
因磁力线是交变的，所以次级线圈的电压也是交变的。
而且频率与电源频率完全相同。
经理论证实，变压器初级线圈与次级线圈电压比和初级线圈与次级线圈的匝数比值有关，可用下式表示：初级线圈电压/次级线圈电压=初级线圈匝数/次级线圈匝数说明匝数越多，电压就越高。
因此可以看出，次级线圈比初级线圈少，就是降压变压器。
相反则为升压变压器。
3、变压器设计有哪些类型？按相数分有单相和三相变压器。
按用途分有电力变压器，专用电源变压器，调压变压器，测量变压器(电压互感器、电流互感器)，小型电源变压器(用于小功率设备)，安全变压器，按结构分有芯式和壳式两种。
线圈有双绕组和多绕组，自耦变压器，按冷却方式分有油浸式和空气冷却式。
4、变压器部件是由哪些部分组成的？变压器部件主要是由铁芯、线圈组成，此外还有油箱、油枕、绝缘套管及分接开头等。
5、变压器油有什么用处？变压器油的作用是：(1)绝缘作用。
(2)散热作用。
(3)消灭电弧作用。
6、什么是自耦变压器？自耦变压器只有一组线圈，次级线圈是从初级线圈抽头出来的，它的电能传递，除了有电磁感应传递外，还有电的传送，这种变压器硅钢片和铜线数量比一般变压器要少，常用作调节电压。
单相变压器和三相变压器
单相变压器和三相变压器变压器是一种用来改变交流电压的电器设备，常用于输电系统、电力配电系统以及各种电子设备中。
根据电路连接方式和工作原理的不同，变压器可以分为单相变压器和三相变压器。
单相变压器单相变压器是指只有一个绕组用来传递电能的变压器。
在单相变压器中，有两个绕组：一个是输入绕组，另一个是输出绕组。
通过电磁感应作用，输入绕组中的电流产生磁场，从而诱导输出绕组中的电流。
通过改变输入绕组和输出绕组的匝数比，可以实现电压的升降。
单相变压器通常用于小功率电器中，例如家用电器、电子设备等。
其结构简单、成本低廉，是一种常见的变压器类型。
单相变压器还可以根据绕组的连接方式分为自耦变压器和绝缘变压器，用途灵活多样。
三相变压器三相变压器是指由三个绕组组成的变压器，用来实现三相电源系统之间的电压变换。
在三相变压器中，每个绕组都与各个相电源连接，可以同时处理三相电流。
三相变压器通常采用星形连接或三角形连接，根据实际需要进行切换。
三相变压器广泛应用于工业生产中，特别是在需要大功率电源和稳定电压的场合。
由于其具有良好的平衡性和稳定性，三相变压器被广泛应用于电力系统、工厂设备、变频器等领域。
总结单相变压器和三相变压器在电气工程中扮演着重要的角色，它们各自适用于不同的场合和需求。
单相变压器适用于小功率设备和家用电器，而三相变压器常用于工业生产和电力系统中。
无论是单相还是三相变压器，其原理和结构都是基于电磁感应的基本原理，通过变压器的升降绕组来实现电压的调节。
在未来的发展中，随着电气设备的不断更新和电力系统的智能化发展，变压器技术也将不断创新和进步，为人们提供更加稳定、高效的电力供应。
变压器作为电气工程领域中的重要组成部分，将继续发挥着关键的作用，推动电力系统和工业生产的发展。
以上就是关于单相变压器和三相变压器的介绍，希望对读者有所帮助。
谢谢阅读！。
三相 单相 矩阵变换器
三相单相矩阵变换器在现代电力系统中，电能的传输和分配是至关重要的。
为了满足不同的需求，电力系统中使用了各种类型的变压器来实现电能的转换和传输。
其中，三相、单相和矩阵变换器是常用的类型之一。
三相变换器是一种用于将三相电能转换为单相电能或反之的设备。
它由三个相互连接的线圈组成，每个线圈都与电源相连。
当三相电源输入到变压器时，它会将三相电能转化为单相电能，并输出到负载中。
三相变压器通常用于工业和商业领域，因为它们能够提供大量的功率，并且可以满足大型设备的需求。
相比之下，单相变压器是一种用于将单相电能转换为三相电能或反之的设备。
它由一个主要线圈和若干个次级线圈组成。
当单相电源输入到变压器时，它会将单相电能转化为三相电能，并输出到负载中。
单相变压器通常用于家庭和小型商业领域，因为它们能够提供适量的功率，并且可以满足一般家用电器的需求。
另一种常见的变压器类型是矩阵变换器。
矩阵变换器是一种使用多个可控开关来实现电能转换的设备。
它由多个矩阵模块组成，每个模块都包含若干个开关和线圈。
当电源输入到矩阵变换器时，开关会根据控制信号的变化，将电能转换为所需的相位和电压形式，并输出到负载中。
矩阵变换器通常用于高精度电力转换和电力质量控制领域，因为它们能够提供高度可控的电能转换，并且可以满足特定的电力要求。
无论是三相变换器、单相变换器还是矩阵变换器，它们都在电力系统中扮演着重要的角色。
它们能够实现电能的转换和传输，满足不同负载的需求。
同时，它们还能够提供高效、稳定的电力供应，确保电力系统的正常运行。
三相、单相和矩阵变换器是电力系统中常用的变压器类型。
它们能够实现电能的转换和传输，满足不同负载的需求。
无论是在工业、商业还是家庭领域，它们都发挥着重要的作用。
通过合理选择和使用变压器，我们可以确保电力系统的稳定运行，为人们的生活和工作提供可靠的电力供应。
三相变压器结构组成
三相变压器是由三个相同的单相变压器组成的，其基本结构组成包括：1.铁芯：变压器的磁路部分，由铁芯柱和铁轭两部分组成，变压器
的一次和二次绕组都绕在铁芯上。
2.绕组：变压器的电路部分，由铜或铝导线绕制而成，分为一次绕
组和二次绕组。
3.绝缘：变压器的绝缘材料，用于保证变压器的电气性能和绝缘性
能。
4.油箱：变压器的外壳，用于存放变压器油，并使变压器油与空气
隔绝，减少变压器油的氧化和受潮。
5.冷却装置：变压器的冷却设备，用于散发变压器运行过程中产生
的热量，保证变压器的安全运行。
6.保护装置：变压器的保护设备，用于保护变压器的安全运行，如
温度计、气体继电器等。
三相变压器和单相变压器有哪些不同，你知道吗？
三相变压器和单相变压器有哪些不同，你知道吗？今天简单阐述一下单相变压器与三相变压器的区别，三相变压器输入三相对称交流电，输出三相对称交流电，单相变压器则是输入单相交流电，输出单相交流电。
三相变压器和单相变压器的区别通常情况下，三相变压器的一个铁芯上绕了三个绕组，可以同时将三相电源变压到二次侧绕组，其输出也是三相电源。
单相变压器的铁芯上只有一个绕组，只能将一相电源变压到二次侧输出。
在大型变电站和发电厂中，采用三个单相变压器组合成一个三相变压器，称为“组合式三相变压器”。
电网输送和工业上采用三相电源，所以用的是三相变压器。
单相变压器用于民用需要单相电源的地方，常常作用于家用电器，它的容量比较少。
单相变压器和三相变压器的区别1 三相变压器输入三相对称交流电，输出三相对称交流电，它能够为需要三相电的工业电器设备，例如三相交流异步电动机等提供三相电源，还可以为只需要单相电的民用电器，提供单相电源三相四线制供电方式。
2 单相变压器输入单相交流电，输出单相交流电，它只能为需要单相电的负荷提供单相电源。
如果将三个单相变压器互相连接起来，就可以提供三相电。
单相变压器，指初级线圈按照单相单线圈设计，次级有一个、或多个绕组线圈，理想状态下次级总功率大于或者等同于初级总功率。
例如常见的初级接市电低压220伏，其铁芯做成口字型、日字型、环形、R形。
3 结构方面，最为普通的就是三相变压器和单相变压器。
三相变压器的高低压侧各需三只线圈，高低压侧的三只线圈各按一定规律连接起来，这就是变压器的连接组别，有很多种，例如Yyn0、Dyn11、Yd11等，可以为用户提供他们所需的电源。
单相变压器高低压侧只需一只线圈，分别接上电源和负载就可以了。
三相变压器的铁芯为扁“日”型，为三相电提供三条磁路，单相变压器的铁芯为“口”字型，只有一条磁路。
变压器
输入功率与输出功率之差就是变压器所消耗的功 率，即 =P1-P2 铜损和铁损可以通过计算求出或用试验方法测量 。
变压器的效率
同机械效率的意义相同，变压器的效率是其输出 的有功功率P2与输入功率P1的比值，一般记作百 分比，用字母η表示为 η
由于变压器的铜损和铁损都很小，所以它的效率 很高，大容量变压器的效率可达98%~99%，小容 量变压器的效率在70%~80%之间。
图 4-2 （左） 电 压 互 感 器
（右）
实际应用时，为使与电压互感器配套使用的仪 表标准化，不管一次绕组高压是多少，通常二次绕 组低压额定值均为100V标准电压表。 为确保安全，使用电压互感器时，必须将其铁 壳和二次绕组的一端接地，以防绝缘损坏二次绕组 出现高压
2、电流互感器
电流互感器先将被测的大电流变换成小电流， 然后用仪表测出二次绕组电流I2，将其除以变压比n ，就可间接测出一次绕组大电流值I1，即 I1 =
变压器工作时，必然要有功率损失。功率损失 有铜损和铁损两部分。铜损是由于一次绕组、二次 绕组有电阻，电流在电阻上要损耗一定的功率。负 载变化时。一次绕组、二次绕组的电流要相应变化 ，铜损也随之变化。铁损是由于交变的主磁通在铁 心中产生磁滞损耗和涡流损耗。变压器工作时，主 磁通基本不变，因此，铁损基本是不变的。铁损决 定于额定电压，并与频率有关。变压器总的功率损 耗为 =Pca+PFe
这表明变压器的二次绕组接上负载｜ZL｜后，对电 源而言，相当于接上阻抗为 ｜ZL｜的负载。当变 压器负载｜ZL｜一定时，改变变压器一次绕组、二 次绕组匝数，可获得所需要的阻抗。
图2-2 变压器的阻抗变换
三 、 变 压 器 的 功 率 和 效 率
变压器的功率
变压器一次绕组的输入功率为 P1=U1I1 cosφ 式中U1 ——加在一次绕组两端的电压，单位是伏[特], 符号为V； I1 ——通过一次绕组的电流，单位是安[培],符号A ； φ1 ——一次绕组电压与电流的相位差，单位是弧 度，符号为rad；
变压器3
3.8.1 三相变压器的磁路结构
一、三相变压器组的磁路 将三台相同的单相变压器一次、二次侧绕组，按对称式做三相联结， 可组成三相变压器组，如图所示。
A
A
X
aB x
Y
B
bC y Z
C
c z
这种变压器组的各相磁路是相互独立的。当一次侧加上三相对称正弦电压 时，三相空载电流是对称的，三相绕组的主磁通ΦA、ΦB、ΦC也是对称的。 对于特大容量变压器，采用这种变压器组时将方便运输。 二、三相芯式变压器的磁路
• 对称分量法的原理是把一组不对称的三相电压或电流 看成三组同频率的对称的电压或电流的叠加，后者称为前 者的对称分量。以电流为例，说明如下：
•
任何一组不对称的三相电流 I A、I B、IC 可 以分解出唯一的三组对称分量
I A I I I 0 I B I B I B I B 0 IC IC IC IC
正弦波电流产生的磁通波形
一、Yy联接的三相变压器 在三相系统中，三相电流的三次谐波在时间上同相位，在 一次侧为Y接的三相绕组中，三次谐波不能流通，即励磁电流 不含有三次谐波而接近正弦波。
1、三相组式变压器 三相组式变压器磁路是相互独立的。Y连接不能流过3次 谐波电流，所以当励磁电流呈正弦波、主磁通呈平顶波时， 主磁通中的三次谐波和基波一样，可以沿铁心闭合，在铁心 饱和的情况下，其含量较大。绕组中每相的感应电动势为：
并联运行的每台变压器的输出电流都同相位时，整个并联组 的输出电流才能最大化，各台变压器的装机容量才能充分利用。
RKA X KA I KA RKB X KB
I2 I2 U2
I KA I KA I KB I KB
U1
I KB Z L
三相变压器额定电流计算
三相变压器额定电流计算一、引言三相变压器是电力系统中常见的电力设备之一，用于将高电压变换为低电压或将低电压升高为高电压。
在使用三相变压器时，我们需要了解其额定电流的计算方法，以确保变压器工作正常、安全可靠。
本文将介绍三相变压器额定电流的计算方法。
二、三相变压器的构造和工作原理三相变压器由三个独立的单相变压器组成，每个单相变压器包含一个铁心和两个线圈。
其中一个线圈称为“高压线圈”或“原线圈”，另一个线圈称为“低压线圈”或“副线圈”。
通过变压器的铁心，可以实现高压线圈和低压线圈之间的电磁感应。
三、额定电流的定义额定电流是指在额定工作条件下，变压器的主线圈或副线圈所允许通过的最大电流。
额定电流是根据变压器的额定容量和额定电压来计算得出的。
通常以安培（A）为单位。
四、三相变压器额定电流的计算方法三相变压器额定电流的计算方法如下：1. 计算主线圈额定电流：主线圈额定电流（I1）= 变压器额定容量（VA）/ （根号 3 × 主线圈额定电压（V1））2. 计算副线圈额定电流：副线圈额定电流（I2）= 变压器额定容量（VA）/ （根号 3 × 副线圈额定电压（V2））3. 计算三相变压器额定电流：三相变压器额定电流（I）= 主线圈额定电流（I1）/ （根号3）五、计算示例假设一个三相变压器的额定容量为1000kVA，主线圈额定电压为3300V，副线圈额定电压为400V。
根据上述计算方法，可以得出以下结果：1. 主线圈额定电流（I1）= 1000kVA / （根号 3 × 3300V）≈ 166.67A2. 副线圈额定电流（I2）= 1000kVA / （根号 3 × 400V）≈ 962.25A3. 三相变压器额定电流（I）= 166.67A / （根号3）≈ 96.23A六、结论通过以上计算，我们可以得出一个1000kVA容量的三相变压器的主线圈额定电流约为166.67A，副线圈额定电流约为962.25A，三相变压器额定电流约为96.23A。
电工基础——变压器知识点汇总复习
变压器第一节变压器的构造一、变压器的用途和种类变压器是利用互感原理工作的电磁装置，它的符号如图11-1所示，T是它的文字符号。
1．变压器的用途：变压器除可变换电压外，还可变换电流、变换阻抗、改变相位。
2．变压器的种类：按照使用的场合，变压器有电力变压器、整流变压器、调压变压器输入、输出变压器等。
二、变压器的基本构造变压器主要由铁心和线圈两部分构成。
铁心是变压器的磁路通道，是用磁导率较高且相互绝缘的硅钢片制成，以便减少涡流和磁滞损耗。
按其构造形式可分为心式和壳式两种，如图11-2(a)、(b)所示。
线圈是变压器的电路部分，是用漆色线、沙包线或丝包线绕成。
其中和电源相连的线圈叫原线圈(初级绕组)，和负载相连的线圈叫副线圈(次级绕组)。
第二节变压器的工作原理一、变压器的工作原理变压器是按电磁感应原理工作的，原线圈接在交流电源上，在铁心中产生交变磁通，从而在原、副线圈产生感应电动势，如图11-3所示。
1．变换交流电压原线圈接上交流电压，铁心中产生的交变磁通同时通过原、副线圈，原、副线圈中交变的磁通可视为相同。
设原线圈匝数为N1，副线圈匝数为N2，磁通为 ，感应电动势为图11-1 变压器的符号图11-2 心式和壳式变压器tN E t N E ∆∆=∆∆=ΦΦ2211 ， 由此得2121N N E E =忽略线圈内阻得K N N U U ==2121 上式中K 称为变压比。
由此可见：变压器原副线圈的端电压之比等于匝数比。
如果N 1 < N 2，K < 1，电压上升，称为升压变压器。
如果N 1 > N 2，K >1，电压下降，称为降压变压器。
2．变换交流电流根据能量守恒定律，变压器输出功率与从电网中获得功率相等，即P 1 = P 2，由交流电功率的公式可得U 1I 1 cos ϕ1= U 2I 2 cos ϕ2式中cos ϕ1——原线圈电路的功率因数；cos ϕ2——副线圈电路的功率因数。
全面认识变压器（图文详解）
全面认识变压器（图文详解）一、变压器的种类和功能特点变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要设备，其实物外形如图1-1所示。
图1-1 变压器的实物外形在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力；在用电的地方，变压器将高压降低，以供用电设备和用户使用。
变压器的分类方式有很多种，根据其电源相数的不同，主要可以分为单相变压器和三相变压器。
1单相变压器的功能特点图1-2 单相变压器的结构特点单相变压器是一种初级绕组为单相绕组的变压器。
如图1-2所示，单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。
次级绕组的输出电压与线圈的匝数成正比。
单相变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图1-3所示。
单相变压器有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。
图1-3 单相变压器的功能示意图单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图1-4所示。
此外在很多电子电气设备中，它也可作为电源变压器使用。
图1-4 单相变压器的应用实例2三相变压器的功能特点三相变压器是电力设备中应用比较多的一种变压器。
三相变压器实际上是由3个相同容量的单相变压器组合而成的，初级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相，如图1-5所示。
图1-5 三相变压器的结构特点三相变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。
图1-6 三相变压器的功能示意图三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中。
变压器的基本知识及结构
课程导入
课程讲解
课程总结 课后作业
一、基本工作原理
1、变压器的概念 利用电磁感应定律，把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。
2、单相变压器内部结构
铁芯
铁芯和线圈绕组是变压器 的核心部件，被称为器身。
底座
线圈绕组
课程导入
课程讲解
课程总结 课后作业
3、工作原理
交流电源
导线
一次绕组 交变磁通Ф
变压器基本知识 及结构
课课程程导入入
课程讲解 课程总结 课后作业
电机根据工作原理或用途的不同分为哪几类？
电动机 发电机 变压器
根据电磁感应定律，一个线圈在变化磁场中会产生电动势，如果线圈内通过的磁通为ф， 那么电动势与磁场变化率是什么关系？
dф e=-
dt
dф E=-N
dt
变压器属于电机的一种，它是利用电磁感应定律实现其功能的，那么它的具体工作 原理是什么呢？
课程总结
课后作业
干式变压器
油浸式变压器
课程导入
课程讲解
课程总结 课后作业
变压器种类虽多，但是各种变压器运行时的基本物理过程以及分析变压器性能的基 本方法大体上都是一样的。我们将会以单相变压器和三相电力变压器为主要研究对象。
课堂练习
1、变压器的工作原理是什么？ 利用电磁感应定律，将一种电压等级的交流电能转成同频率的另一种电压等级的交流电能。
2、额定值：表示额定运行状态 下各个物理量的数值。
额定电压 额定频率
3、额定容量SN:在额定使用条件所输出的视在功率，单位VA或者KVA,三相变压器是指三相总容量。
4、额定电压U1N和U2N,变压器一次侧的额定电压U1N是制造厂规定的一次侧外加端电压的允许值， 二次侧的额定电压U2N是指变压器一次侧加额定电压时二次侧的开路电压。对三相变压器，额定电 压是指线电压。
变压器构造及各部件的功用汇总
1、电力变压器的种类有哪些？主要部件有哪些?答：随着电力系统的发展，对电力变压器需求越来越高，种类繁多。
按相数分，有单相和三相的；按绕组和铁芯的位置分有内铁芯式和外铁芯式；按冷却方式分，有干式自冷、风冷，强迫油循环风冷和水冷等；按中性点绝缘水平分，有全绝缘和半绝缘；按绕组材料分，有A、E、B、F、H等五级绝缘。
不同种类的变压器，对运行有不同的要求；按调压方式可分为有载调压和无载调压。
一般电力变压器的主要部件有：铁芯、绕组、套管、油箱、油枕、散热器及其附属设备。
2、变压器绕组的接线组别常见有哪几种？一台双卷三相变压器，其组别为高压线卷A-X,B-Y,C-Z,低压线卷为a-x,b-y,c-z,请连接Y0∕Δ11的结线方式并绘出高低压侧的电势向量图。
答:电力系统中，变压器常见的连接组别有YoΛ.h,Y∕i.n,Y∕‰,三卷变压器的连接方式有Y/Y/&-"UYo∕Yo∕Yo.ι>uo也有特殊的连接方式：如Y/Z曲线连接，和两台单相变压器作为三相降压运行的V/V连接方式。
d双卷%//连接方式：一3、何谓励磁涌流？产生的原因是什么？答：变压器励磁涌流是：变压器全电压充电时在其绕组中产生的暂态电流。
变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时.，其总磁通量远远超过铁芯的饱和磁通量，因此产生较大的涌流，其中最大峰值可达到变压器额定电流的6-8倍。
励磁涌流随变压器投入时系统电压的相角、变压器铁芯的剩余磁通和电源系统阻抗等因素有关。
最大涌流出现在变压器投入时电压经过零点瞬间（该时磁通为峰值）。
变压器涌流中含有直流分量和高次谐波分量，随时间衰减，其衰减时间取决于回路电阻和电抗，一般大容量变压器约为5-10秒，小容量变压器约为0.2秒左右。
4、新变压器或大修后的变压器为什么正式投运前要做冲击试验？一般冲击几次？答：新变压器或大修后的变压器在正式投运前要做冲击试验的原因如下:(1)检查变压器绝缘强度能否承受全电压或操作过电压的冲击。
变压器运行方式定义
变压器运行方式定义变压器是一种常见的电力设备，用于改变交流电的电压。
它通过电磁感应的原理，将输入的交流电能转换成所需的输出电压。
变压器运行方式包括两种：单相运行和三相运行。
一、单相变压器运行方式单相变压器是指只有一个绕组的变压器。
它由一个铁芯和两个绕组组成，一个绕组称为初级绕组，另一个绕组称为次级绕组。
单相变压器有两种运行方式：自耦变压器和互感变压器。
自耦变压器是指初、次级绕组共用一部分线圈的变压器。
它的原理是通过改变绕组的接线方式，使得输入电压和输出电压之间产生不同的变压比。
自耦变压器适用于需要较小变压比的场合，例如调节电源电压。
互感变压器是指初、次级绕组没有共用线圈的变压器。
它的原理是通过绕组之间的磁耦合作用，实现电能的传递和变压。
互感变压器适用于需要较大变压比的场合，例如电力系统中的输电和配电。
二、三相变压器运行方式三相变压器是指有三个绕组的变压器。
它由一个铁芯和三个绕组组成，分别称为高压绕组、中压绕组和低压绕组。
三相变压器有两种运行方式：星形运行和三角形运行。
星形运行是指变压器的高压绕组和低压绕组都采用星形接线。
在星形运行方式下，高压绕组和低压绕组的线电压和相电压相等，变压比为1:1。
星形运行方式适用于电力系统中的配电和终端供电。
三角形运行是指变压器的高压绕组和低压绕组都采用三角形接线。
在三角形运行方式下，高压绕组和低压绕组的线电压和相电压之间存在变压比关系。
三角形运行方式适用于电力系统中的输电和长距离传输。
三相变压器的运行方式可以根据实际需求进行选择，以满足不同的电力传输和供电要求。
总结起来，变压器的运行方式包括单相运行和三相运行。
单相变压器有自耦变压器和互感变压器两种运行方式，适用于不同的变压比要求。
三相变压器有星形运行和三角形运行两种方式，适用于不同的电力传输和供电需求。
通过合理选择变压器的运行方式，可以实现电能的传输和变压，满足电力系统的正常运行和用电需求。
三相电力变压器的结构
一、磁路系统
1、三相组式变压器
U1
u
V1
v
W1
w
w1 w2
W2
u1 u2
U2
v1
v2
V2
三相组式变压器由三个容量与结构完全相同的单相变压 器组成。特点是每相都有自己独立的磁路，互不相关，各相的 励磁电流在数值上完全相等。其优点是：对特大容量的变压器 制造容易，备用量小。但其铁心用料多，占地面积大，只适用 于超高压、特大容量的场合。
S：三相,三的首字母 J：油浸自冷 L：绕组为铝线 ，铝的首 字母
• 图
三相油浸式双绕组电力变压器
三相电力变压器主要由铁芯.绕组.油箱和冷却装置.保护装置 等部件组成。
• • • • • 1.铁芯 2.绕组 3.油箱和冷却装置 4.保护装置 5.铭牌
变压器的铭牌
为了使变压器安全、经济、合理地运行，在每台变压 器上都安装有一块铭牌，上面标明了变压器的型号及各 种额定数据， 作为正确使用变压器的依据。铭牌中参 数说明如下。
2.2 三相电力变压器的结构Biblioteka 一.三相电力变压器的结构型式
• 现在的电力系统都采用三相制供电，因而广泛采用三相变 压器来实现电压的转换。 • 1.三相变压器组 • 三相变压器可以由三台同容量的单相变压器组成，按需要 将一次绕组及二次绕组分别接成星形或三角形联接。由此 构成三相变压器组。 • 2.三相心式变压器 • 把三个单相变压器合成一个三铁心柱的结构型式，称为三 相心式变压器。
v
W1
W2 w1 w2
w
u1 u2
三相心式变压器特点是三相磁路相互关联，磁路 长度不等，当外加三相对称电压时，三相励磁电流不对 称，但因励磁电流很小，可忽略对负载运行的影响。其 优点是：节省材料，体积小，效率高，维护方便。故目 前大、中、小容量的变压器广泛采用心式变压器。
