arduino学习笔记10-调光灯制作
Arduino创意机器人——基于Mind+无极调节LED 亮度
11
A1
5v
模数转换
预备知识
2、认识电位器它是一种最简单的模拟输入设备。电位器实际上就是一个滑动变阻器，通过控制滑块所在的位置，可以得到不同的电阻值，而输入信号正是从滑块所在的位置接入到电路中的。三个引脚由左至右依次为VCC、OUT、GND，分别于UNO板上的5V引脚、模拟输入引脚、GND引脚相连。当滑块处在不同角度时，引脚VCC、OUT之间电阻阻值不同，按照分压原理，触角返回的电压值也在0~5V变化， Arduino UNO板的模数转换器件根据返回的电压数值与输入电压（5V）的比例的关系，换算成0~1023的具体数值，返回给UNO板。
无极调节LED亮度
学习目标理解arduino通过传感器获取模拟信号的原理和方法认识电位器，能正确的将其连入电路。会用电位器调节LED的亮度。器材准备Aduino UNO板、USB数据线、LED、200欧定值电阻、电位器、面包板、杜邦线。
预备知识
1、模拟量与模拟输入计算机的优势在于对数字信号的识别和处理，但我们生活的世界并不能用数字化的0和1来表示所有的现象。例如温度，它会在一定范围内连续变化，而不可能发生像从0度到1度这样的瞬时跳变。类似这样的物理量称为模拟量。计算机是无法直接处理这些模拟量的。模拟量必须经过模数转换，变成数字信息后才能被计算机进一步处理。Arduino UNO板具有模数转换功能，能进行模数转换，将传感器感知来的模拟值和温度等转换成1024个级别，即0~1023。由于Arduino UNO板控制的电压变化范围是0~5V，因此将0~5V的电压值分成1024份。例如用光线传感器感受光线强度，若感知的光较强值为512，则则输出的电压就为2.5V，若是漆黑的夜晚感知不到光值为1023，则输出的电压为0V。Arduino UNO板共有A0~A5六个模拟输入引脚可接入模拟传感器。

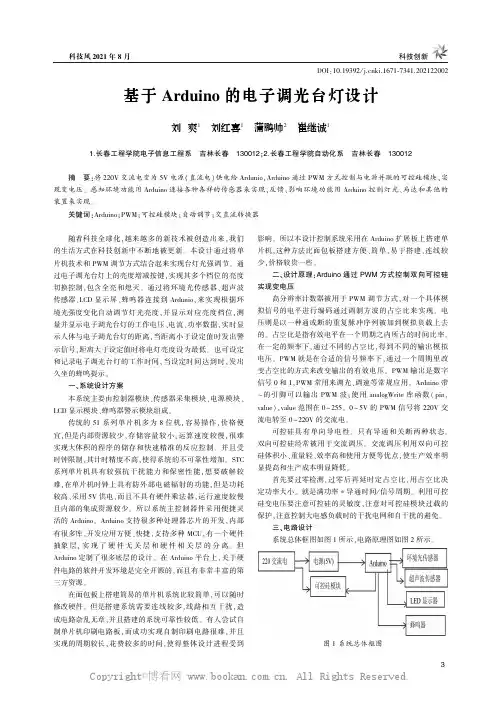

基于Arduino的电子调光台灯设计
拟信号的电平进行编码通过调制方波的占空比来实现ꎮ 电
量并显示电子调光台灯的工作电压、电流、功率数据ꎬ实时显
压则是以一种通或断的重复脉冲序列被加到模拟负载上去
示人体与电子调光台灯的距离ꎬ当距离小于设定值时发出警
的ꎮ 占空比是指有效电平在一个周期之内所 也可设定
灯工作时的电压、电流、功率时ꎬ可能由于此仪器不能同时测
得电压和频率的变化ꎬ接线错误导致 ＰＷＭ 损坏ꎮ
烧录程序并供电ꎬ调试超声波测距模块及显示器显示距
离ꎬ通过串口传回数据实时检测超声波工作状态ꎮ 通过串口
用同样的方法调试光敏传感器及其他模块的工作状态ꎮ 测
试得各模块工作正常ꎬ程序与硬件连接良好ꎮ
图 ２ 电路原理图
随着科技全球化ꎬ越来越多的新技术被创造出来ꎬ我们
影响ꎮ 所以本设计控制系统采用在 Ａｒｄｕｉｎｏ 扩展板上搭建单
片机技术和 ＰＷＭ 调节方式结合起来实现台灯光强调节ꎮ 通
少ꎬ价格较贵一些ꎮ
切换控制ꎬ包含全亮和熄灭ꎮ 通过将环境光传感器、超声波
实现变电压
的生活方式在科技创新中不断地被更新ꎮ 本设计通过将单
摘 要:将 ２２０Ｖ 交流电变为 ５Ｖ 电源( 直流电) 供电给 ＡｒｄｕｎｉｏꎬＡｒｄｕｉｎｏ 通过 ＰＷＭ 方式控制与电源并联的可控硅模块ꎬ实
现变电压ꎮ 感知环境功能用 Ａｒｄｕｉｎｏ 连接各种各样的传感器来实现ꎬ反馈、影响环境功能用 Ａｒｄｕｉｎｏ 控制灯光、马达和其他的
装置来实现ꎮ
关键词:ＡｒｄｕｉｎｏꎻＰＷＭꎻ可控硅模块ꎻ自动调节ꎻ交直流转换器
过电子调光台灯上的亮度增减按键ꎬ实现其多个档位的亮度
传感器、ＬＣＤ 显示屏、蜂鸣器连接到 Ａｒｄｕｎｉｏꎬ来实现根据环
片机ꎬ这种方法比面包板搭建方便、简单ꎬ易于搭建ꎬ连线较
Arduino 入门到精通 PWM调光

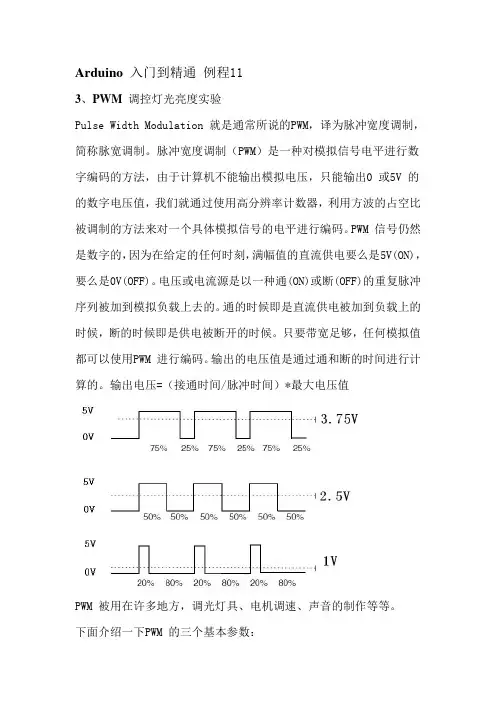

Arduino 入门到精通例程113、PWM 调控灯光亮度实验Pulse Width Modulation 就是通常所说的PWM，译为脉冲宽度调制，简称脉宽调制。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法，由于计算机不能输出模拟电压，只能输出0 或5V 的的数字电压值，我们就通过使用高分辨率计数器，利用方波的占空比被调制的方法来对一个具体模拟信号的电平进行编码。
PWM 信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么是5V(ON)，要么是0V(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM 进行编码。
输出的电压值是通过通和断的时间进行计算的。
输出电压=（接通时间/脉冲时间）*最大电压值PWM 被用在许多地方，调光灯具、电机调速、声音的制作等等。
下面介绍一下PWM 的三个基本参数：1、脉冲宽度变化幅度（最小值/最大值）2、脉冲周期（1 秒内脉冲频率个数的倒数）3、电压高度（例如：0V-5V）Arduino 控制器有6 个PWM 接口分别是数字接口3、5、6、9、10、11，前面我们已经做了按键控制小灯的实验，那是数字信号控制数字接口的实验，我们也做过电位计的实验，这次我们就来完成一个用电位计控制小灯的实验。
需要的元器件有：电位计模块*1红色M5 直插LED*1220Ω直插电阻面包板*1面包板跳线*1 扎电位计即为模拟值输入我们接到模拟口，小灯我们接到PWM 接口上，这样通过产生不同的PWM 信号就可以让小灯有亮度不同的变化。
我们先按照下面的原理图连接实物图。
我们也可以把11脚和13脚用跳线连起来，我们就不用接LED的线了，更方便。
效果一样。
在编写程序的过程中，我们会用到模拟写入analogWrite(PWM 接口，模拟值)函数，对于模拟写入analogWrite()函数，此函数用法也很简单，我们在本实验中读取电位计的模拟值信号并将其赋给PWM 接口使小灯产生相应的亮度变化，再在屏幕上显示出读取的模拟值，大家可以理解为此程序是在模拟值读取的实验程序中多加了将模拟值赋给PWM 接口这一部分，下面给大家提供一段参考源程序。
调光台灯制作实验报告
1. 了解调光台灯的基本原理和组成。
2. 学习电子电路的基本知识和技能。
3. 培养动手能力和创新意识。
二、实验原理调光台灯是一种可以调节亮度的台灯，主要由电源、调光电路、灯泡和灯座等组成。
调光电路通常采用模拟电路或数字电路来实现亮度调节。
本实验采用模拟电路实现调光功能。
三、实验器材1. 50W白炽灯泡1个2. 220V/50Hz电源1个3. 可调电阻1个（500Ω）4. 电阻1kΩ1个5. 电阻10kΩ1个6. 电阻100kΩ1个7. 二极管1个（1N4007）8. 三极管1个（8050）9. 灯座1个10. 线路板1块11. 电烙铁1把12. 剪线钳1把13. 电工刀1把14. 万用表1个15. 实验指导书1本1. 准备工作：将所有器材准备好，了解各元件的功能和作用。
2. 设计电路：根据实验要求，设计调光电路。
本实验采用三极管开关电路和可调电阻来实现亮度调节。
3. 制作电路板：按照电路图，将元件焊接在电路板上。
4. 连接电源：将电源线接入电路板，确保电路板上的电源接口与电源线相连接。
5. 连接灯泡：将灯泡插入灯座，然后将灯泡的引脚焊接在电路板上。
6. 连接可调电阻：将可调电阻的一端焊接在电路板上，另一端连接到电源的正极。
7. 测试电路：打开电源，用万用表测量电路板上的电压和电流，确保电路正常工作。
8. 调节亮度：旋转可调电阻，观察灯泡亮度的变化，记录亮度调节范围。
9. 分析结果：根据实验结果，分析电路的工作原理和调光效果。
五、实验结果与分析1. 实验结果：通过调整可调电阻，可以实现灯泡亮度的调节，亮度调节范围在0-50W之间。
2. 分析结果：本实验采用的调光电路是通过改变电路中的电阻值来改变电流，从而实现亮度调节。
当电阻值增大时，电流减小，灯泡亮度降低；当电阻值减小时，电流增大，灯泡亮度提高。
六、实验总结1. 本实验成功制作了一款调光台灯，实现了亮度调节功能。
2. 通过实验，掌握了电子电路的基本知识和技能，提高了动手能力和创新意识。
Arduino入门教程(13)—彩灯调光台
Arduino 入门教程(13)—彩灯调光台我们已经接触过 RGB LED 了，可以实现变色，这回儿我们需要加入互动元素进去。
通过三个电位器来任意变换对应的R、G、B，组合成任何你想要的颜色，在家做个心情灯吧，随心情任意切换。
所需材料1×5mm RGB LED 灯3×220 欧电阻3×10K 电位器STEP 1：硬件连接STEP 2：输入代码1. int redPin = 9;// R – digital 92.int greenPin = 10;// G – digital 103.int bluePin = 11;// B – digital 114.// 电位器1 – analog 0 int potRedPin = 0;5. int potGreenPin = 1; // 电位器2 – analog 16. int potBluePin = 2; // 电位器3 – analog 27.8. void setup(){9. pinMode(redPin,OUTPUT);10. pinMode(greenPin,OUTPUT);11. pinMode(bluePin,OUTPUT);12. Serial.begin(9600); // 初始化串口13. }14.15. void loop(){16. int potRed = analogRead(potRedPin); // potRed存储模拟口0读到的值17. int potGreen = analogRead(potGreenPin); // potGreen存储模拟口1读到的值18. int potBlue = analogRead(potBluePin); // potBlue存储模拟口2读到的值19.20. int val1 = map(potRed,0,1023,0,255); //通过map函数转换为0~255的值21. int val2 = map(potGreen,0,1023,0,255);22. int val3 = map(potBlue,0,1023,0,255);23.24. //串口依次输出Red，Green，Blue对应值25. Serial.print("Red:");26. Serial.print(val1);27. Serial.print("Green:");28. Serial.print(val2);29. Serial.print("Blue:");30. Serial.println(val3);31.32. colorRGB(val1,val2,val3); // 让RGB LED 呈现对应颜色33. }34.35. //该函数用于显示颜色36. void colorRGB(int red, int green, int blue){37. analogWrite(redPin,constrain(red,0,255));38. analogWrite(greenPin,constrain(green,0,255));39. analogWrite(bluePin,constrain(blue,0,255));40. }下载代码，旋转三个电位器，可以变化出不同的颜色。
【Arduino学习笔记05】Arduino数字输入、输出和脉冲宽带调制--小项目：彩色小台灯
【Arduino学习笔记05】Arduino数字输⼊、输出和脉冲宽带调制--⼩项⽬：彩⾊⼩台灯基本功能：长按控制按钮开机，长按控制按钮关机（>3s）通过三个调节按钮调节灯的颜⾊，每⼀个按钮分别对应R，G，B值模式切换：短按控制按钮切换模式（长亮模式/闪烁模式）元器件清单：Arduino Uno R3⼩号⾯包板跳线10kΩ电阻（×4）220Ω电阻（×3）USB电缆按键（×4）5mm 共阴极 RGB LED知识回顾：（参考书⽬《Arduino魔法书》） 1. 脉冲宽度调制（P25 - P27）PWM的输出可以写⼊数值的范围：0~255PWM的⼯作原理：⽅波（占空⽐的概念）“你并没有改变输送到LED的电压，为何⼜能在降低占空⽐时让LED变暗呢？......如果LED每1ms就开关⼀次，它看起来就是近乎⼀半的亮度，这是因为它闪烁的速度超过了⼈眼能察觉的速度。
因此，⼤脑实际上时平均了这个信号，并欺骗你相信这个LED只有⼀半的亮度。
” 2. 上拉电阻和下拉电阻（P28 ~ P30）没有使⽤下拉电阻的情况按键没有按下时，要读取的输⼊引脚什么也没有接——这个输⼊引脚被称为“悬空”。
由于这个引脚没有实际地接到0V或者5V，读取它时会导致意料之外的结果，因为附近的电⽓噪声会导致其值在⾼低电平之间来回波动。
下拉电阻：将输出端拉⼀根导线连接到地 上拉电阻：将输出端拉⼀根导线连接到电源 3. 按钮的消抖动（P30 ~ P33）1/*2 * 消抖动函数：3 * button: 要消抖动的按钮4 * last: 该按钮的上⼀个状态5 * 返回值：消抖动后读回的按钮状态67 * - 这⾥所谓的消抖动，实际上就是如果检测到电压变化后先不操作，因为可能是抖动阶段的8 * 电压改变，等5m之后再读取当前值，避开抖动阶段。
9 * - 如果没有使⽤消抖动函数，在抖动的过程中电压多次变化，会得到很多次“按钮按下”的10 * 结论，从⽽造成短时间内频繁的开灯关灯。
arduino点亮led灯实验原理
arduino点亮led灯实验原理Arduino是一种开源的电子原型平台，可以用于快速、简单地构建各种物联网设备和交互式项目。
它基于易于使用的硬件和软件，并且非常适合初学者和专业人士使用。
在本文中，我们将学习如何使用Arduino来点亮LED灯。
LED（Light Emitting Diode）是一种半导体器件，可以将电能转化为可见光。
它是一种常用的光源，具有低功耗、长寿命、高亮度等优点，在各种电子设备中被广泛应用。
我们需要准备以下材料：1. Arduino开发板2. 一块面包板3. 一颗LED灯4. 一根220欧姆电阻5. 杜邦线若干接下来，我们按照以下步骤进行实验：步骤一：连接电路将Arduino开发板和面包板相连接。
在面包板上插入一根电阻，然后将LED灯的长脚（正极）插入电阻的一端，将LED灯的短脚（负极）插入面包板的负极列。
然后将Arduino的数字引脚13连接到电阻的另一端。
步骤二：编写代码打开Arduino IDE（集成开发环境）并新建一个空白文件。
然后输入以下代码：```void setup() {pinMode(13, OUTPUT);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);}```以上代码首先通过`pinMode()`函数将数字引脚13设置为输出模式。
然后在`loop()`函数中，使用`digitalWrite()`函数将数字引脚13的电平设置为高（即将LED灯点亮），然后延迟1秒钟。
接着再将数字引脚13的电平设置为低（即将LED灯熄灭），再延迟1秒钟。
这样就实现了循环点亮和熄灭LED灯的效果。
步骤三：上传代码将Arduino开发板通过USB线连接到计算机上。
在Arduino IDE 中选择正确的开发板和串口，并点击上传按钮将代码上传到Arduino开发板上。
arduino课件7——亮度调节灯
ቤተ መጻሕፍቲ ባይዱ
7.3程序分析
analogRead(pin)函数的功能是读取外部输入的数字信号。 •该函数的参数pin表示所要读取的引脚。 •该函数有返回值，其返回值为0-1024。 •Map（）函数
•功能是将数据从一个范围映射到另一个范围。其函数原型为map(value, fromLow, fromHigh, toLow, toHigh)，返回值为重新映射后的数据。该函数 共有五个参数，各个参数的含义如下：
void setup(){ pinMode(ledPin, OUTPUT); //数字口要选择带~号的具有PWM功能的输出口 }
void loop(){ //读取A0模拟口的数值（0-5V 对应 0-1204取值） readValue = analogRead(pot); //将0到1024之间的数据映射成0到255之间的数据 ledValue = map(readValue, 0, 1024, 0, 255); //将读取到的电位器值赋值给输出电压 analogWrite(ledPin, ledValue);
•value: 要映射的数据 •fromLow: 当前范围的下限值。 •formHigh: 当前范围的上限值。 •toLow: 目标范围的下限值。 •toHigh: 目标范围的上限值。
7.4编写程序
• 参考课本45页程序，自主完成代码编写 • 编写完成后编译程序，根据提示修改代码
第7课 亮度调节灯
——模拟输入
导入：
很多台灯都具备调节亮度的功能，本案例就是要模拟台灯的效 果，制作一个亮度调节灯。
旋钮电位器
旋钮电位器：电位器是一个可调的电阻，其原理如下图 所示。通过旋转旋钮改变2号脚位置，从而改变2号脚到 两端的阻值。
用Arduino制作光控LED灯的亮与灭
7.2 所需材料 本实验所需要的材料比较简单，可在实验 6 的基础上，将数码管改换成光敏电阻即可，
如表 7-1 所示。
表 7-1：所需材料
序号
名称
数量
作用
备注
1
Arduino 软件
1套
提供 IDE 环境 最新版本 1.05
2
Arduino UNO 开发板
1块
控制主板
各种版本均可
3
USB 线
1条
烧录程序
12
13 Serial.print(val); //打开 Arduino 自带的监视器
14 Serial.println(); //输出换行
15 if(val<=683){
//683=23.34V，想让传感器敏感一些的时候，把数值调高，
想让传感器迟钝的时候把数值调低。
16
digitalWrite(ledPin8, HIGH); //当 val 小于 683(3.34V)的时候，led 亮。
SmartArduino
7.4 实验与原理 只要我们弄清楚了光敏电阻的特性后，本次实验的工作原理比较简单。就是通过光敏电
阻和其串联的电阻进行分压。当光敏电阻分到的电压小于一个给定的门限值时，将触发与 Arduino 连接的端口 8 一个高电平，从而点亮 LED。否则给端口 8 送一个低电平，LED 灯灯 不会被点亮。但为什么光敏电阻的电压要小于门限值呢？咱们来分析一下。假设给家里的卫 生间安装一个由光敏电阻控制的灯管。当外界光线很亮时，光敏电阻的阻值迅速下降，同时 我们也不希望家里卫生间的灯此时亮起来，正好此时给光敏电阻分得电压就非常小（因为电 阻值小，在串联电路中，电压和电阻值成正比），所以家里卫生间的灯管就不会亮起来了， 图 7-3 是本实验的电路原理图。但是，咱们该如何得到光敏电阻的门限电压呢？这是本实验 的一个关键问题。如图 7-3，其中 R1 是串联的电阻，R2 是光敏电阻（暂时用这个符号替代）。 其中光敏电阻的阻值 20Ω叫亮电阻，可根据万用表大概测量出来，如图 7-4 表示用万用表 测量光敏电阻的亮电阻（实测为 17.49Ω，但为了计算方便取 20Ω），此数值一般在产品说 明中会给出，且还会给出暗电阻数值。
Arduino入门教程(10)—感光灯
Arduino 入门教程(10)—感光灯这个项目中将介绍一个新元件——光敏电阻。
从名字可以看出，这个器件是依赖光作用的。
在黑暗的环境中，光敏电阻具有非常高阻值的电阻。
光线越强，电阻值反而越低。
通过读取这个电阻值，就可以检查光线的亮暗了。
我们这里选用的是光敏二极管，光敏二极管其实就是光敏电阻中的一种，只是它还具有正负极性。
我们这次做的这个非常好玩，叫做感光灯。
它能随着光线明暗而选择是否亮灯。
这个光感灯非常适合用做夜晚使用的小夜灯。
晚上睡觉的时候，家中灯关掉后，感光灯感觉到周围环境变暗了，就自动亮起。
到了白天，天亮后，感光灯就又恢复到关闭的状态了。
所需材料1×5mm LED 灯1×220 欧电阻1×10k 电阻1×光敏二极管1×手电筒（可选）STEP 1：硬件连接LED 灯还是和以往一样的接法。
而光敏二极管是有正负极的，和LED 一样，也是遵循长脚（+），短脚（-）的原则。
还需注意的与光敏二极管相连的电阻是10k，而不是 220Ω。
STEP 2：输入代码完成硬件连接后，打开Arduino IDE,输入下面这段代码。
1. int LED = 13; //设置LED灯为数字引脚132. int val = 0; //设置模拟引脚0读取光敏二极管的电压值3.4. void setup(){5. pinMode(LED,OUTPUT); // LED为输出模式6. Serial.begin(9600); // 串口波特率设置为96007. }8.9. void loop(){10. val = analogRead(0); // 读取电压值0~102311. Serial.println(val); // 串口查看电压值的变化12. if(val<1000){ // 一旦小于设定的值，LED灯关闭13. digitalWrite(LED,LOW);14. }else{ // 否则LED亮起15. digitalWrite(LED,HIGH);16. }17. delay(10); // 延时10ms18. }19.下载完代码后，LED 灯会亮起，这时，你需要拿一个手电筒照你的光敏二极管（用手机后置摄像头的闪光灯应该也可以），这时你会发现LED 灯神奇般的自动熄灭。
Arduino入门基础教程
Arduino入门基础教程•Arduino教程Lesson 1 -- 驱动安装及下载Blink程序 3 •Arduino教程Lesson 2 -- LED灯闪烁28 •Arduino教程Lesson 3 -- 做一个S.O.S求救信号灯35 •Arduino教程Lesson 4 -- 互动交通信号灯44 •Arduino教程Lesson 5 -- 呼吸灯56 •Arduino教程Lesson 6 -- 炫彩RGB LED61 •Arduino教程Lesson 7 -- 报警器68 •Arduino教程Lesson 8 -- 温度报警器70 •Arduino教程Lesson 9 -- 震动探测80 •Arduino教程Lesson 10 -- 感光灯87 •Arduino教程Lesson 11 --舵机初动92 •Arduino教程Lesson 12 -- 可控舵机97 •Arduino教程Lesson 13 -- 彩灯调光台102 •Arduino教程Lesson 14 -- 自制风扇105 •Arduino教程Lesson 15 -- 红外接收111 •Arduino教程Lesson 16 -- 遥控灯116 •Arduino教程Lesson 17 -- 数码管显示121全网最简单的入门教程，通俗易懂，易掌握，由易到难，循序渐进，你能学习到“传感器的感知”，”控制器的处理”,”声光电设备的反馈“等。
每篇教程结构清晰，从硬件连接——>输入代码——>代码回顾——>硬件回顾。
不同于其他教程，本教程认真讲解arduino代码释义和用法，让你真正掌握arduino编程。
Arduino教程Lesson 1 -- 驱动安装及下载Blink程序拿到了盼望已久的Arduino入门套件是不是有立马想试一试的冲动，但。
同样又面对不知如何下手的困扰呢？我们这里就从头开始教大家。
那就开始吧！STEP 1：下载Arduino IDE打开网页输入网址/en/Main/SoftwareArduino IDE老版本下载链接：/en/Main/OldSoftwareReleases进入到页面后，找到下图显示部分。
arduino的智能控制灯设计与制作
arduino的智能控制灯设计与制作
Arduino的智能控制灯是一种将计算机控制，物联网连接
和传感技术集成到照明系统中的创新方法。
使用Arduino可以
个性化定制显示效果和模拟复杂的行为，包括时间控制，视觉效果，色彩变化，图案识别和自动化控制。
它可以实现非常复杂的视觉效果，例如交通灯，游戏，投影机效果和跳舞等。
为了设计和制作arduino智能控制灯，首先要准备硬件设备，
如arduino和各种LED灯、电源、传感器、电源板等。
然后，根据实际情况，将各种电子元件安装在控制板上，连接给定部件，利用串口接口将Arduino和电源板连接起来。
最后，使用Arduino IDE编写程序代码，根据实际情况实现智能控制。
在实施智能控制功能时，Arduino会根据用户的要求发出指令，控制LED的开关，控制灯的亮度，颜色，进行时间控制等功能。
此外，Arduino还可以利用传感器来实现复杂的反馈控制。
当环境中有物体时，Arduino可以自动进行测量，然后根据识
别器的结果，控制LED灯的亮度，声音，光谱等，实现丰富
的交互效果。
通过Arduino的智能控制灯，可以更好地控制灯光，从而提升
灯光的实用性和舒适度，并且还可以实现省电和节约能源。
此外，Arduino可以控制各类不同灯具，满足用户的多样化需求，为用户带来更大的便利。
制作一个亮度自动稳定的调光台灯
制作一个亮度自动稳定的调光台灯在电网电压不稳定的区域，由于电压波动，会造成台灯的亮度忽明忽暗，影响学习。
在调整调光台灯的发光亮度时，如果电网电压不稳定，台灯的亮度将随着电压的波动而变化。
在下图所示的调光台灯电路增加了光敏电阻R4，自动稳定台灯的亮度。
该电路还可以通过调节电位器RV1，改变电容C1的充电时间，从而使晶闸管的导通角改变，使台灯的亮度随着改变。
一、电路工作原理该电路自动稳定亮度的工作原理是：采用光敏电阻反馈电路。
光敏电阻R4是根据光导效应制成的光电转换器件。
有些半导体在黑暗环境下，电阻值很高，但是受到光照后，半导体内部的原子可释放出电子，激发出电子---空穴对。
从而使半导体的导电性能增强，阻值降低。
并且照射的光线越强，阻值就会越低。
这种由于光线照射强弱而导致半导体电阻变化的现象称为光电效应。
具有光电效应的电阻称为光敏电阻，用光敏电阻制成的器件称为光导管，但通常简称为光敏电阻。
假如电网电压升高，灯光亮度就会加强，光敏电阻R4受到的照度增大，阻值减小，R4所在的支路分流加大，使电容C1两端电压上升变慢，导致晶闸管VT的导通角变小，灯光变暗。
相反，在电网电压下降时，灯光减弱，R4变大，C1充电加快，VT的导通角变大，灯光又变亮。
这样灯光会在一个很小的范围（人眼几乎感觉不到）内自动调节，相对稳定。
二、元件选型光敏电阻R4选用MG45型硫化镉光敏电阻，晶闸管VT为3A，400V的双向晶闸管；双向二极管VD为2CTS2，NT413等。
RV1选用长轴电位器，RV2选择微调电位器。
三、调试调试时，首先挡住光线，使R4不受光照，调节RV1，使灯最亮，然后撤掉挡板，让R4受到光照，灯光应稍微变暗。
调整RV2，使这个变化不能太大，又不能没有，RV2经一次调整后不需要再调整。
15.调光灯
本项目通过电位器来控制LED灯亮度的渐变，利用 模拟信号输出函数控制LED灯的亮度变化。
模拟信号输入函数中的参数值Value和输出电压对照表
Value参数值 0 ...
128 ... 255
输出电压/V 0 ... 2.5 ... 5
MIXLY程序
灯泡为什么在渐变的过程闪了三次？
MIXLY程序
相对应，Arduino也提供了模拟信号输出函数。项目二通过电位器来控制LED灯亮度的 渐变，利用模拟信号输出函数控制LED灯的亮度变化。
项目二：通过电位器控制LED灯的亮度
所需器件据线*2
电路的搭设：
LED灯的DI引脚和数字引脚3 相连，电位器模块的AO引脚和模 拟引脚A0相连。
UNO主板所采用的控制芯片的ADC（模拟到数字信号的转换功器）有10位精 度，210=1024，即可以将0~5V的电压转换为0~1023的整数形式表示，如下表所示：
输入电压/V 0 ... 2.5 ... 5
模拟信号读取的返回值 0 ...
512 ... 1023
输入电压与模拟信号的返回值对照表
项目一的时候，我们学了通过模拟信号输入函数来读取模拟输入引脚的电压值，并以 0~1023之间的整数值显示出来。
生活中接触到的大多数信息是随着时间连续变化的，如声音、温度、压力、流 量等。表达这些信息的电信号，称为模拟信号（Analog Signal）。在Arduino控制 的系统中，一般使用0~5V的电压来表示模拟信号。
模拟输入引脚带有ADC（Analog-to-Digital Converter（模拟到数字信号的转换功器））功 能， 将外部输入的模拟值电压信号转换成芯片运算时可以识别的数字信号，从而实现读入模拟值的功 能。模拟/数字转换分为取样和量化两个阶段，如下图所示：
arduino学习笔记
Arduino学习笔记arduino学习笔记1 - 什么是arduino？要了解arduino就先要了解什么是单片机，arduino平台的基础就是AVR指令集的单片机。
1、什么是单片机？它与个人计算机有什么不同？一台能够工作的计算机要有这样几个部份构成：中央处理单元CPU （进行运算、控制）、随机存储器RAM（数据存储）、存储器ROM（程序存储）、输入/输出设备I/O（串行口、并行输出口等）。
在个人计算机（PC）上这些部份被分成若干块芯片，安装在一个被称之为主板的印刷线路板上。
而在单片机中，这些部份全部被做到一块集成电路芯片中了，所以就称为单片（单芯片）机，而且有一些单片机中除了上述部份外，还集成了其它部份如模拟量/数字量转换（A/D）和数字量/模拟量转换（D/A）等。
2、单片机有什么用？实际工作中并不是任何需要计算机的场合都要求计算机有很高的性能，一个控制电冰箱温度的计算机难道要用酷睿处理器吗？应用的关键是看是否够用，是否有很好的性能价格比。
如果一台冰箱都需要用酷睿处理起来进行温度控制，那价格就是天价了。
单片机通常用于工业生产的控制、生活中与程序和控制有关（如：电子琴、冰箱、智能空调等）的场合。
下图就是一个Atmega328P-PU单片机，基于AVR指令集的8位处理器，频率20MHz，存储器空间32KB。
什么是Arduino？Arduino是一个能够用来感应和控制现实物理世界的一套工具。
它由一个基于单片机并且开放源码的硬件平台，和一套为Arduino板编写程序的开发环境组成。
Arduino可以用来开发交互产品，比如它可以读取大量的开关和传感器信号，并且可以控制各式各样的电灯、电机和其他物理设备。
Arduino项目可以是单独的，也可以在运行时和你电脑中运行的程序（例如：Flash，Processing，MaxMSP）进行通讯。
Arduino板你可以选择自己去手动组装或是购买已经组装好的；Arduino开源的IDE 可以免费下载得到。
Arduino开发之点亮LED小灯
Arduino开发之点亮LED⼩灯为什么开始写博客今天看到公司⼀个⼤佬的博客，很震惊。
⼯作明明那么忙，每天加班，还坚持写了四百多篇博客。
联想到费曼学习法，输⼊输出结合的学习才能学的更稳固，输出博客，反思⾃⾝倒逼学习，更好的输⼊新鲜的知识今天重点是Arduino开发，点亮LED⼩灯。
对嵌⼊式或者说物联⽹感兴趣很久了，所以买了⼀⼤堆Arduino的东西，今天就开始第⼀步吧，点亮LED⼩灯。
系统：win7 64位开发⼯具IDE：arduino-1.8.8-windows开发板：创客增强开发板实验器件：LED 灯：1 个220 欧的电阻：1 个⾯包板⼀个实验跳绳：2条关于开发IDE可以直接从官⽹下载，版本对当前实验影响不⼤。
⽹站地址：因为是国外⽹站下载速度可能⽐较慢，可以搜索国内资源，百度云应该有不少。
硬件图⽚如下：需要有连接开发板和电脑的USB数据线中间的是LED等和电阻理⼀下思路1. 定义数字接⼝2. 设置输出接⼝3. 开灯+延时0.5秒4. 关灯+延时0.5秒5. 循环3、4两步实现LED灯的闪烁打开IDE，界⾯如下：将以上代码输⼊，当然，图⽚不⽅便，我复制⼀下我的代码：1int LED = 10;//定义数字接⼝10,对应2void setup()3 {4 pinMode(LED,OUTPUT);//设置数字10 ⼝为输出接⼝，Arduino 上我们⽤到的I/O ⼝都要进⾏类似这样的定义。
5 }6void loop() //死循环体7 {8 digitalWrite(LED,HIGH);//IO ⼝10 设置为⾼电平，点亮数字10 ⼝LED9 delay(500);//延时500MS10 digitalWrite(LED,LOW);//IO ⼝10 设置为低电平，熄灭数字10 ⼝LED11 delay(500);//延时500MS12 }这个时候，我们接上实验器材，连接好灯和开发板，先不给开发板供电回到IDE界⾯，检查⼀下配置信息，⽆误后就上传代码即可。
Arduino学习：制作一个流水灯
基础任务：点亮一盏LED灯
准备工作：安装Arduino主板驱动程序
准备工作：认识art 1
Part 2
Part 3
点亮一盏LED灯：学习目标
1.掌握Arduino主板驱动程序安装。 2.掌握Arduino主板的数字端口（数字针脚）与模拟端口（模拟针脚）。 3.掌握使用Mixly编程软件，控制LED灯的点亮与熄灭。
通过Arduino主板上的多个（3个）数字端口（数字针脚）高低电位（电 平）的变化，从而控制多个（3个）LED灯完成流水灯的效果。
效果1 效果2 效果3
流水灯效果 依次点亮
冒泡式：依次点亮并熄灭 ......
16
Part 1
Part 2
Part 3
制作一个流水灯：编程
11
17
Part 1
Part 2
3
Part 1
Part 2
Part 3
编程界面
11
10
Part 1
Part 2
Part 3
编程：点亮一盏LED灯
11
11
Part 1
Part 2
Part 3
编译上传：点亮一盏LED灯
上传程序时，注意：arduino主板 型号与串口号的选择与设置
1
12
Part 1
Part 2
Part 3
编程实现
6
运行原理？
Part
2
Part 1
Part 2
Part 3
点亮一盏LED灯：运行原理
通过Arduino主板上的数字端口（数字针脚）高低电位（电平）的变化， 从而达到控制LED灯的效果。
Arduino主板数字端口与LED灯的状态
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
arduino学习笔记10－调光灯制作
线性电位器是一个模拟量的电子元器件，模拟量和数字量有什么区别呢？简单的说，数字量只有0和1两种状态，对应的就是开和关，高电平和低电平。
而模拟量则不一样，他的数据状态呈现线性状态例如1到1023。
一、实验现象
通过旋转电位器来调节LED灯光明暗度。
二、实验器材：控制板、LED1个、电阻1个、电位器1个、面包板和杜邦线。
三、实验所用函数及语句
int analogRead (pin)：读模拟引脚pin, 返回[0-1023]之间的值. 每读一次需要花1微妙的时间。
long map(long x, long in_min, long in_max, long out_min,long out_max )：等比映射，将位于[in_min, in_max]之间的x映射到[out_min, out_max]。
四、实验电图
五、程序编写
void setup()
{
pinMode(11,OUTPUT);//注意LED要接在PWM端口（～）
}
void loop()
{
int val = analogRead(A0); //读取模拟端口A0的值：范围0－1023之间的一个数
val = map(val, 0, 1023, 0, 255); //将范围0－1023的值映射到0－255之间的一个数 analogWrite(10, val);
}。
