pcb线路板制作流程总结PCB线路板制作流程总结PCB线路板(Printed Circuit Board)是一种电子元器件的基础支持材料,具有多层导线以及电子元器件的连接功能。

在现代电子技术中,PCB线路板已经成为电子产品中不可或缺的重要部分。

下面将就PCB线路板制作的流程进行总结,并分为以下几个步骤进行描述:1. 设计电路图:PCB线路板制作的第一步是设计电路图。

通过使用CAD(Computer-Aided Design)软件,设计师可以根据电子产品的功能需求绘制出电路图。

电路图主要包括各个元器件的连线和布局情况。

2. PCB布局设计:根据电路图,设计师需要根据实际尺寸和布局要求来设计PCB的布局。

这包括确定各个元器件的位置,电路板的大小和形状,以及导线的走向等。

布局设计的目标是尽量减少导线的长度,提高信号传输的可靠性。

3. 元器件选型和采购:在进行PCB线路板制作之前,需要选购合适的元器件。

设计师需要根据电路图和产品需求,选择合适的元器件,并进行采购。

元器件的选型需要考虑功能要求、性能指标、质量和可靠性等因素。

4. PCB制版:在制作PCB线路板之前,需要先进行制版的工作。

制版主要是通过CAD软件生成制版文件,并使用光绘机将制版文件转换成底片。

然后将底片放置在经过处理的铜板上,进行曝光和蚀刻,以形成PCB线路图案。

5. 元器件贴装:制作好的PCB线路板需要进行元器件的贴装。

这包括将购买好的元器件按照电路图上的位置精确地焊接到PCB线路板上。

贴装可以手工进行,也可以使用自动贴片机进行快速贴装。

6. 焊接:元器件贴装完成后,需要进行焊接以确保元器件与线路板之间的连接牢固。

焊接可以使用手工焊接或者回流焊接等方式进行。

手工焊接需要用到焊台、焊锡和助焊剂等工具,而回流焊接则需要使用专门的焊接设备。

7. 测试和调试:完成焊接后,PCB线路板需要进行测试和调试。

测试可以使用专业的测试设备或者手工测试仪器进行。

电子线路板简易制作方法

电子线路板简易制作方法

从事电子线路设计的人都深有体会,设计一件产品最麻烦的事情就是搭板实验,而搭板实验最麻烦的可算是印刷电路板的制作。

虽然现在大多数人把这件烦人的事情交给线路板厂去处理了,但每制一次板需等待3--7天的时间实在太久。

新的设计灵感往往因这种烦、等而被放弃。

中月线路板制作机能根据PROTEL的PCB文件快速、自动、精确地制作印刷电路板。

用户只需在计算机上完成PCB文件的设计后传送给机器,机器就能自动完成雕刻、钻孔、切边等功能,输出一张或多张符合要求的印刷电路板。

在实验室花几分钟就可以完成一张线路板的制作,您的灵感可以瞬间实现。

1.传统线路板快速制板方法电子产品的开发过程,不可避免地要经过线路板的试制。

试制最常用的办法是把设计好的PCB文件送到专业的线路板厂去制作(“打样”)。

通常这种过程要经过三天到一周的时间。

产品的研发,时间就是生命。

一个产品开发过程中少则经过三五次、多则十几次的修改使开发人员无法忍耐过多的等待,于是在实验室环境下,开发人员想法设法通过各种手段以实现快速制板。

快速制板方法主要有物理方法和化学方法两大类。

物理方法:通过利用各种刀具和电动工具,手工把线路板上不需要的铜刻去。

这种方法比较费力,而且精度低,只有相对较简单的线路才可以采用。

化学方法:通过在空白覆铜板上覆盖保护层,在腐蚀性溶液里把不必要的铜蚀去,是当前大部份开发者使用的方法。

覆盖保护层的方法多种多样,主要有最传统的手工描漆方法、粘贴定制的不干胶方法、胶片感光方法以及近年才发展起来的热转印打印PCB板方法。

手工描漆:将油漆用毛笔或硬笔在空白覆铜板上手工描绘出线路的形状,吹干后即可放进溶液里面直接腐蚀。

粘贴不干胶:市面上有各种不干胶被制成条状和圆片状,在空白线路板上根据需要组合不同的不干胶,粘紧后即可腐蚀。

胶片感光:把PCB线路板图通过激光打印机打印在胶片上,空白覆铜板上预先涂上一层感光材料(市面有已涂好的覆铜板出售),在暗房环境下曝光、显影、定影、清洗后即可在溶液里腐蚀。

电路板加工流程

电路板加工流程

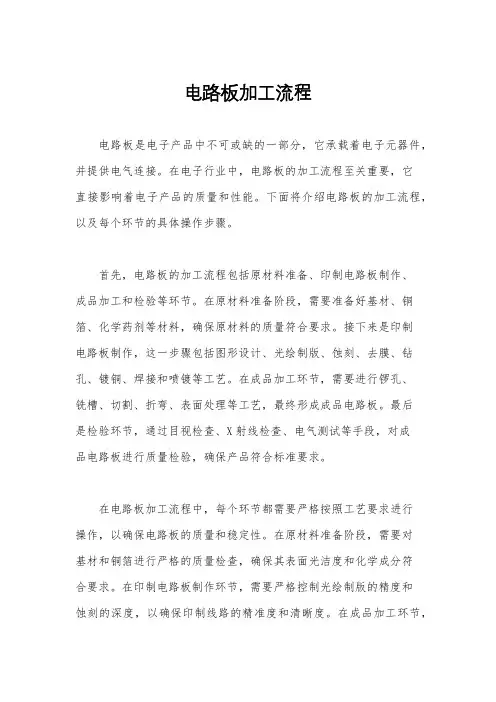

电路板加工流程电路板是电子产品中不可或缺的一部分,它承载着电子元器件,并提供电气连接。

在电子行业中,电路板的加工流程至关重要,它直接影响着电子产品的质量和性能。

下面将介绍电路板的加工流程,以及每个环节的具体操作步骤。

首先,电路板的加工流程包括原材料准备、印制电路板制作、成品加工和检验等环节。

在原材料准备阶段,需要准备好基材、铜箔、化学药剂等材料,确保原材料的质量符合要求。

接下来是印制电路板制作,这一步骤包括图形设计、光绘制版、蚀刻、去膜、钻孔、镀铜、焊接和喷镀等工艺。

在成品加工环节,需要进行锣孔、铣槽、切割、折弯、表面处理等工艺,最终形成成品电路板。

最后是检验环节,通过目视检查、X射线检查、电气测试等手段,对成品电路板进行质量检验,确保产品符合标准要求。

在电路板加工流程中,每个环节都需要严格按照工艺要求进行操作,以确保电路板的质量和稳定性。

在原材料准备阶段,需要对基材和铜箔进行严格的质量检查,确保其表面光洁度和化学成分符合要求。

在印制电路板制作环节,需要严格控制光绘制版的精度和蚀刻的深度,以确保印制线路的精准度和清晰度。

在成品加工环节,需要对锣孔、铣槽、切割等工艺进行精准控制,以确保成品电路板的尺寸和形状符合设计要求。

在检验环节,需要对成品电路板进行全面的检查和测试,确保其质量稳定和可靠。

总的来说,电路板的加工流程是一个复杂而严谨的过程,需要各个环节的精准操作和严格控制。

只有通过科学规范的工艺流程和严格的质量管理,才能生产出高质量的电路板产品,满足电子产品对于质量和性能的要求。

以上就是关于电路板加工流程的介绍,希望能对大家有所帮助。

通过对电路板加工流程的了解,可以更好地理解电路板的制作过程,为电子产品的设计和生产提供参考和指导。

同时,也希望大家在实际操作中能够严格按照工艺要求进行操作,确保生产出高质量的电路板产品。

电路板制作流程

电路板制作流程

电路板制作流程电路板是电子设备中不可或缺的组成部分,其制作流程经过多道工序,需要精密的操作和严格的控制。

下面将介绍电路板制作的详细流程。

首先,我们需要准备原材料。

通常情况下,电路板的主要原材料是玻璃纤维布和环氧树脂。

玻璃纤维布具有良好的绝缘性能和机械强度,而环氧树脂则可以提供良好的耐热性和耐化学性能。

此外,还需要铜箔作为导电层的材料。

接下来是图形设计和制作。

在计算机辅助设计软件的帮助下,我们可以根据电路板的功能和结构要求,进行电路板的图形设计。

设计完成后,将图形输出到透明胶片上,作为制版的模板。

然后是制版工序。

将透明胶片放置在光敏感的覆铜板上,经过曝光和显影等工序,可以将图形转移到覆铜板上,形成导电图形。

接着进行蚀刻工序,利用化学蚀刻剂将不需要的铜箔蚀除,留下需要的导电图形。

接下来是钻孔工序。

利用数控钻床,根据设计要求在电路板上钻孔,为后续的元器件安装和连线做准备。

然后是化学镀铜工序。

通过在电路板表面进行化学镀铜,可以增加导电层的厚度,提高电路板的导电性能和机械强度。

接着是阻焊工序。

在电路板表面涂覆一层阻焊油墨,然后通过热风烘烤,形成一层保护膜。

阻焊膜可以保护电路板的导线,防止短路和氧化,同时还可以起到固定元器件的作用。

最后是组装工序。

根据设计要求,将元器件焊接到电路板上,并进行测试和调试,确保电路板的功能和性能达到要求。

以上就是电路板制作的整个流程。

通过精密的工艺和严格的控制,可以制作出高质量的电路板,为电子设备的正常运行提供保障。

线路板制作流程

线路板制作流程

线路板制作流程线路板制作是电子制造中非常重要的一环,是实现电子装置及电路原型的必要工艺。

线路板在电子制造中的作用非常重要,它是连接器元件之间的一个中转站,使得电子元件可以被正确的组成电子装置,也是电路板制作中最为重要的一个环节。

线路板制作的流程包含了以下几个步骤。

1. 原料准备阶段线路板制作过程的第一步是制作线路板原材料。

线路板原材料主要包括基板材料、铜箔、漆料以及荧光剂。

其中基板材料为多种不同的材质,包括了玻璃纤维、陶瓷和塑料等。

铜箔的种类也很多,常见的为有纯铜、镍铜合金和镀铜镍合金等。

漆料和荧光剂则是用来保护铜箔和凸出部分的,以及作为焊接标记的。

2. 图形设计阶段在制作线路板前,需要先制作出一个与要制作的线路板形状一致的电路板图形设计图,通常使用电路图软件。

图形包含所有需要加工的线路、引脚孔位以及焊接点等信息,如果图形设计不合理,将会对后续制作流程带来困难。

3. 制图阶段线路板图形设计完成后,需要将其载入到制图软件中,进行加工图的设计。

加工制图要依据要求将板面分为不同的区域,使其能够毫不出错的完成制板的需要。

4. 印制阶段印制是制作线路板过程的重要步骤。

印制工具为图纸和制板机器。

在机器上,铜箔被覆盖在基板的两边,清除工具将板面上的不需要的铜箔或打点去除,留下需要的金属部分。

铜箔的切割有剃刀式和机械滚轮式,两种方式均可。

在这个阶段可以雕刻出需要的图形。

5. 蚀刻阶段蚀刻是将被雕刻的金属部分剔除的过程,工具为化学溶剂。

溶液将铜箔上的金属部分氧化,然后将它们剔除。

化学溶剂被设计用来在短时间内卸除铜箔。

蚀刻到最后,即可得到需要的线路形状。

6. 钻孔阶段在所有线路的敷铜完成后,就要在板上钻出需要的孔洞,通常是通过钻孔机器完成。

在图示上标出的所有位置都需完成,以方便能够安装正确的器件(特别是插座)。

所有的设计孔洞都需要钻出来才能排毒给客户。

7. 切割阶段切割是将大的基板切成小片的过程,通常使用锯床完成。

电路板制作流程

电路板制作流程

电路板制作流程

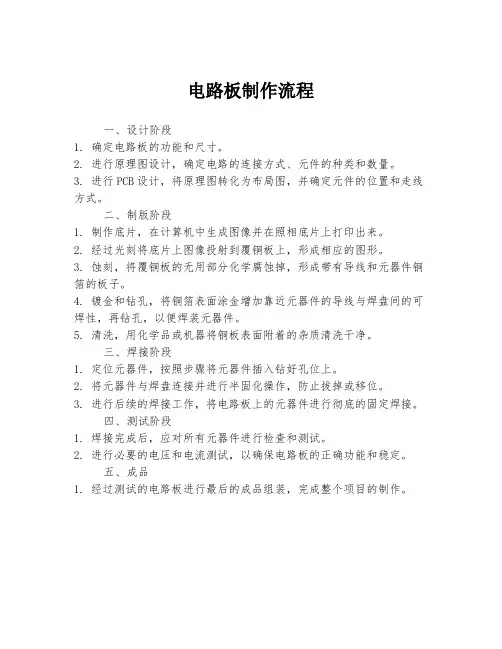

一、设计阶段
1. 确定电路板的功能和尺寸。

2. 进行原理图设计,确定电路的连接方式、元件的种类和数量。

3. 进行PCB设计,将原理图转化为布局图,并确定元件的位置和走线方式。

二、制版阶段
1. 制作底片,在计算机中生成图像并在照相底片上打印出来。

2. 经过光刻将底片上图像投射到覆铜板上,形成相应的图形。

3. 蚀刻,将覆铜板的无用部分化学腐蚀掉,形成带有导线和元器件铜箔的板子。

4. 镀金和钻孔,将铜箔表面涂金增加靠近元器件的导线与焊盘间的可焊性,再钻孔,以便焊装元器件。

5. 清洗,用化学品或机器将铜板表面附着的杂质清洗干净。

三、焊接阶段
1. 定位元器件,按照步骤将元器件插入钻好孔位上。

2. 将元器件与焊盘连接并进行半固化操作,防止拔掉或移位。

3. 进行后续的焊接工作,将电路板上的元器件进行彻底的固定焊接。

四、测试阶段
1. 焊接完成后,应对所有元器件进行检查和测试。

2. 进行必要的电压和电流测试,以确保电路板的正确功能和稳定。

五、成品
1. 经过测试的电路板进行最后的成品组装,完成整个项目的制作。

电脑绣花机花样制版方法

电脑绣花机花样制版方法

电脑绣花机花样制版方法
首先,制版前需要准备好相关文件和工具,包括电脑绣花机、计算机、绣花软件、绣花针、布料等。

1.打开电脑绣花机和计算机,确保两者能够正常连接。

2.安装绣花软件,并将软件与电脑绣花机连接,根据软件提示进行设
置和调试。

3.将设计师提供的花样样稿导入绣花软件中。

可以通过扫描或导入图
片文件的方式将花样输入到软件中。

5.在软件中选择合适的线迹和颜色。

根据布料和花样的需要,选择适
合的线迹材料和颜色。

6.对花样进行分层和编程。

根据花样的复杂程度,将花样分为不同的
层次,并为每个层次编程。

编程的目的是为了控制绣花针的动作和线迹的
绣制顺序,确保花样能够按照预设的样式完成绣制。

7.设置好绣花机的参数。

根据花样和布料的需要,设置绣花机的速度、线迹紧密度、绣花针的次数等参数。

8.将编程后的花样传输到绣花机上。

通过计算机与绣花机的连接,将
编程后的花样传输到绣花机中。

9.在布料上进行试绣。

在进行正式绣制之前,可以在布料上进行试绣,检查绣花效果和调整细节。

10.开始正式绣制。

当试绣效果满意后,可以进行正式绣制。

将布料
固定好,启动绣花机,开始按照编程好的花样进行绣制。

以上就是电脑绣花机花样制版的方法。

随着科技的发展,电脑绣花机的功能和操作也在不断改进和完善,使得制版更加方便快捷,绣制效果更加精细。

但无论使用何种技术,对于制版人员来说,熟练掌握操作技巧和对花样的理解是至关重要的。

pcb线路板制作流程

pcb线路板制作流程

pcb线路板制作流程PCB线路板制作流程。

PCB(Printed Circuit Board)即印刷电路板,是电子元器件的支撑体,也是电子元器件的电气连接器。

PCB线路板制作是电子产品制造过程中的重要环节,下面将为大家介绍PCB线路板制作的具体流程。

首先,PCB线路板制作的第一步是设计原理图。

设计原理图是PCB线路板制作的基础,它是根据电路的功能要求和布局要求,将电路的元器件、连接线路等用图形符号表示出来,以便于后续的布线和制作。

设计原理图需要考虑电路的功能、稳定性、可靠性等因素,因此需要经过仔细的思考和论证。

接下来是PCB布线设计。

在设计原理图的基础上,需要进行PCB布线设计,即将原理图中的元器件和连接线路布置在PCB板上,并进行连线。

布线设计需要考虑电路的稳定性、信号完整性、抗干扰能力等因素,同时还需要考虑PCB板的大小、厚度、层数等因素,以便于最大限度地满足电路的要求。

然后是PCB板制作。

在完成布线设计后,需要将设计好的PCB 板图纸输出到光绘膜上,再经过光刻、蚀刻、钻孔等工艺,最终得到成品PCB板。

PCB板制作需要严格控制工艺参数,以确保PCB板的质量和稳定性。

接着是元器件焊接。

将PCB板和元器件进行焊接是PCB线路板制作的重要环节。

在焊接过程中,需要严格控制焊接温度、时间和方法,以确保焊接质量和可靠性。

最后是PCB线路板测试。

在完成元器件焊接后,需要对PCB线路板进行测试,以确保电路的功能和性能符合设计要求。

测试包括静态测试和动态测试,需要使用专业的测试设备和工具进行。

以上就是PCB线路板制作的整个流程,每个环节都需要严格控制和操作,以确保最终的PCB线路板质量和稳定性。

希望以上内容能够帮助大家更好地了解PCB线路板制作流程,为电子产品的制造提供参考和帮助。

电脑花样机模板制作

电脑花样机模板制作

电脑花样机模板制作第一步:确定机器的类型和功能在开始制作之前,需要确定机器的类型和功能。

例如,机器可以是立体的,也可以是打印平面的。

功能可以包括绘制花纹、刻画图像等。

第二步:学习计算机编程制作电脑花样机模板需要一定的计算机编程知识。

可以选择学习一种编程语言,如C++或Python。

通过学习编程知识,可以编写控制机器的程序。

第三步:设计花样模板设计花样模板是电脑花样机模板制作的核心环节。

可以使用图形设计软件,如Adobe Illustrator或CorelDRAW等,设计出绘制花纹所需的图案。

第四步:编写程序代码根据设计的花纹图案,将其转化为机器可以识别的程序代码。

可以使用编程语言编写程序,实现绘制花纹的功能。

第五步:调试程序代码在将程序代码上传到机器之前,需要进行调试。

通过运行代码并检查输出结果,可以找出可能的错误并进行修复。

第六步:上传程序代码到机器经过调试后,可以将程序代码上传到电脑花样机中。

通过与机器的连接接口,将程序代码发送到机器中。

第七步:测试电脑花样机在机器中加载纸张或其他绘图材料,并启动机器。

检查机器是否按照设计的花样绘制图案。

如果出现问题,需要重新检查程序代码和机器设置。

第八步:调整和优化在测试中,可能会发现一些不完善的地方。

根据测试结果,对程序代码和机器设置进行调整和优化,以获得更好的绘图效果。

最后,制作出的电脑花样机模板可以用于绘制各种花样,开展艺术创作或制作个性化的礼品。

这项工艺活动不仅能锻炼计算机编程和设计能力,还能培养创造力和审美意识。

通过不断探索和实践,可以制作出更加精美和复杂的模板,为自己的创作带来更多可能性。

fpc板流程

fpc板流程

fpc板流程FPC板流程。

FPC板(柔性印制电路板)是一种具有柔韧性和可弯曲性的印制电路板,广泛应用于手机、平板电脑、数码相机等电子产品中。

它的制作过程相对复杂,需要经过多道工艺流程才能完成。

下面将详细介绍FPC板的制作流程。

首先,FPC板的制作需要准备好原材料,包括柔性基材、铜箔、覆盖膜等。

柔性基材通常采用聚酯薄膜或聚酰亚胺薄膜,而铜箔则是用来制作电路线路的材料。

覆盖膜则用于保护电路线路,增强其机械强度。

接下来,将柔性基材与铜箔进行粘合,形成基本的FPC板结构。

这一步需要非常精确的工艺控制,以确保柔性基材和铜箔之间没有气泡或者其他缺陷。

然后,利用光刻工艺将电路图案形成在FPC板上。

光刻工艺是一种通过光照和化学腐蚀来形成图案的工艺,需要使用光刻胶和光刻机来完成。

这一步决定了FPC板上的电路布局和连接方式。

接着,进行化学蚀刻,将不需要的铜箔部分蚀刻掉,留下需要的电路线路。

化学蚀刻需要严格控制蚀刻液的浓度和腐蚀时间,以确保蚀刻出的线路精确度和表面质量。

随后,进行覆铜工艺,将电路线路表面镀上一层保护性的覆铜层,以增强导电性能和抗氧化性能。

覆铜工艺也需要严格控制镀铜的厚度和均匀性,以确保FPC板的稳定性和可靠性。

最后,进行最终的表面处理,包括喷涂覆盖膜、切割成型等工艺。

喷涂覆盖膜可以有效保护FPC板的电路线路不受外界环境的影响,而切割成型则可以将FPC板切割成所需的形状和尺寸。

通过以上一系列的工艺流程,FPC板的制作就完成了。

整个制作过程需要严格控制各道工艺参数,确保FPC板的质量和稳定性。

同时,还需要对成品进行严格的测试和质量检查,以确保FPC板符合客户的要求和产品标准。

总之,FPC板的制作流程虽然复杂,但通过精密的工艺控制和严格的质量管理,可以生产出高质量、可靠性强的FPC板产品,满足各种电子产品的需求。

电路板的制作工艺

电路板的制作工艺

电路板的制作工艺引言电路板是电子设备中不可或缺的一部分,它承载着各种电子元器件,起到了连接和传输电子信号的重要作用。

电路板的制作工艺关系到产品的质量和性能,因此在电子产业中具有重要地位。

本文将介绍电路板的制作工艺,包括设计、制版、制作、组装和测试等环节,以及一些常用工艺技术。

设计电路板的设计是制作过程的第一步,它决定了电路板的功能和布局。

设计师使用电路设计软件,如Altium Designer、Eagle等,绘制电路原理图和布局图,确定所需元器件的数量和型号。

根据电路设计图,设计师还需要确定电路板的层数、尺寸和孔径等参数。

制版制版是将设计好的电路板图转化为物理铜板的过程。

首先,设计师需要生成Gerber文件,Gerber文件是电路板制版的标准格式,其中包含了板层信息、元器件布局和排列信息等。

然后,通过使用制版软件,将Gerber文件转化为制版机器可以识别的数控机器指令,将电路图纸上的线路、孔径等信息传输给铣床或曝光机。

制作制作是将制版后的铜板加工成成品电路板的过程。

首先,将制版机器生成的数控机器指令输入到机器中,进行铣削。

铣削的目的是将铜层区域和非导电层区域分离,形成电路板的图案和孔洞。

然后,通过丝网印刷或喷墨印刷方式,在制作好的电路板上涂覆覆铜油,使导电层的线路和孔洞变得封闭和平滑。

最后,进行酸蚀和蚀刻等化学处理,将多余的铜铺层去除,得到最终的电路板。

组装组装是将电子元器件焊接到电路板上的过程。

首先,将电子元器件按照设计图的要求,进行排列和定位。

然后,使用焊接设备,将元器件接触面与电路板的焊盘相连接,形成电气和机械连接。

焊接方式包括手工焊接、波峰焊接和热风烙铁焊接等多种方式。

焊接完成后,对电路板进行清洗,以去除表面残留的焊接剂和污染物。

测试测试是制作工艺的最后一步,通过测试可以验证电路板的功能和性能是否符合设计要求。

在测试过程中,可以使用特定的测试设备和测试程序,对电路板进行各种类型的测试,例如电气测试、信号测试和温度测试等。

线路板制作流程

线路板制作流程

线路板制作流程
线路板制作流程是指将电子元器件焊接到线路板上,使其成为一个完整的电路板的过程。

下面将详细介绍线路板制作的流程。

首先,准备材料和工具。

要制作一个线路板,需要准备线路板基材、铜箔、图纸、电子元器件、焊锡丝等材料,以及钳子、锡膏刮刀、焊接台等工具。

接下来,准备线路板。

根据设计图纸上的要求,将线路板基材切割成所需的尺寸,并对其表面进行清洁,以确保焊接和固定的质量。

然后,进行印刷。

使用图纸上的布局信息,将电路图案打印到线路板上。

这一步可以通过多种方式实现,包括干膜光刻、油墨打印等。

接下来,进行蚀刻。

将铜箔层剥离,并在制作出来的电路图案上涂上耐刻蚀液,然后将线路板放入含有刻蚀液的蚀刻槽中。

经过一段时间的蚀刻,铜箔上除了电路图案的部分被腐蚀掉,其余部分依然存在。

然后,清洗线路板。

将线路板从蚀刻槽中取出,用清洗剂彻底清洗,以去除残留的刻蚀液,同时也可以去除一些杂质和污垢。

接下来,焊接元器件。

根据图纸上的要求,将电子元器件逐个焊接到线路板上。

这一步需要使用钳子固定元器件的位置,并使用焊锡丝将元器件与线路板焊接在一起。

最后,进行测试。

在完成焊接之后,需要对线路板进行测试,以确保电路正常工作。

测试可以通过使用测试仪器进行,也可以通过连接电源进行手动测试。

综上所述,线路板制作的流程包括准备材料和工具、准备线路板、印刷、蚀刻、清洗、焊接元器件和测试等步骤。

这些步骤需要仔细操作,以确保线路板的质量和功能。

电路板流程

电路板流程

电路板流程电路板是现代电子产品的重要组成部分,其制造过程可以分为设计、制版、蚀刻、插件和测试等环节。

下面将详细介绍电路板的制造流程。

首先是设计阶段。

在设计阶段,我们需要根据电子产品的需求,制定电路图和布局。

利用计算机辅助设计软件,将电路图转化为电路板设计图。

设计图中包含电路板的尺寸、元器件的摆放位置、连线的路径等信息。

接下来是制版阶段。

制版是将设计图转化为实际的电路板原型的过程。

通常采用的制版方法有光敏干膜法和喷墨印刷法。

光敏干膜法是将制版膜覆盖在铜质基板上,再通过曝光和蚀刻的方式去除多余的铜层,形成电路。

喷墨印刷法则是将设计图打印在特殊的导电膜上,然后通过热压的方式将导电膜转移到基板上。

蚀刻是制版过程中的关键步骤。

蚀刻是通过刻蚀剂将电路板上的多余铜层去除,只留下电路路径。

常用的蚀刻剂有氯化铁和过氧化氢等。

首先,在电路板上涂覆上保护层,即涂上不易被蚀刻剂侵蚀的防护涂料。

然后,将电路板放入蚀刻机中,在蚀刻剂的作用下,去除多余的铜层,只保留下电路路径。

最后,将蚀刻剂清洗干净,去除保护层,完成蚀刻过程。

插件是将元器件插入电路板上的过程。

首先,需要根据设计图中的元器件布局,将元器件逐一插入电路板上的插座或焊盘中。

插入元器件时需要注意方向和顺序,保证插入正确。

插件完成后,需要进行焊接,将元器件与电路板连接起来。

常用的焊接方法有手工焊接和波峰焊接等。

最后是测试环节。

在测试环节中,我们需要验证电路板的性能和功能是否符合要求。

常用的测试方法有可视检查、电性能测试和功能测试等。

可视检查通过目测检查电路板上是否有焊接错误、短路等问题。

电性能测试通过连接仪器设备,检测电路板的电阻、电容和电感等参数。

功能测试则通过连接电源和负载,测试电路板的实际运行情况。

在整个电路板制造流程中,设计、制版、蚀刻、插件和测试等环节都是非常重要的。

每一环节都需要精确和细致的操作,确保电路板制造的质量和可靠性。

只有经过严格的制造流程,才能制造出满足要求的高品质电路板,为电子产品的稳定运行提供保障。

一般线路板制作流程知识

一般线路板制作流程知识

一般线路板制作流程知识1.设计:首先,在电路设计师的指导下,使用专业电路设计软件绘制电路图。

电路图中包含各种元器件的连接关系、电线的走向等信息。

2.确定材料:根据设计好的电路图,选择合适的基材和金属铜箔。

最常用的基材为玻璃纤维增强塑料(FR-4),而金属铜箔则用于导电。

3.制作印刷文件:将设计好的电路图转化为Gerber文件,包括顶视图、底视图、元件图、丝印等。

这些文件用来指导机器制造线路板。

4.准备基板:将基材剪裁为合适的尺寸,并将其清洗干净以去除尘土和杂质。

同时,在基板的两面分别涂上特殊的化学物质,用于后续的蚀刻和焊接。

5.板上画图:在基板上将Gerber文件中的线路图案用透明的胶片进行拼贴。

这些图案会指导光照固化。

6.UV曝光:将拼贴好的胶片放置在曝光机器上,通过紫外线照射,使胶片上的线路图案转化为光刻胶层。

7.蚀刻:将经过曝光的基板放置在化学蚀刻槽中,化学溶液会将未被光刻胶保护的铜箔部分蚀刻掉。

蚀刻后,得到的基板上只剩下预定的线路图案。

8.去光刻胶:将蚀刻后的基板放入去胶机中,去除上一步骤中用来保护铜箔的光刻胶。

9.双面制版:如果需要制作双面线路板,重复上述步骤,并在底板上增加一层光刻胶和图案。

然后将两层基板进行压合。

10.焊接:将元器件按照线路图案进行安装。

常用的焊接方法有手工焊接和自动化焊接。

11.测试和调试:在组装完成后,对线路板进行电气连通性测试和性能测试。

它们可以帮助发现和排除潜在的问题。

12.包装和出厂:通过包装,将线路板保护好,并根据需要标注相关信息。

随后,将其出厂销售或用于产品组装。

总结:以上是一般线路板制作流程的基本步骤。

当然,不同的产品、规模和要求都会导致流程中的差异。

尽管每个环节都重要,但合理的设计和精确的制造是确保线路板质量的关键。

电路板的制作过程和方法

电路板的制作过程和方法

电路板的制作过程和方法电路板是电子元器件的支撑平台,是电路的重要组成部分。

在电子产品制造过程中,电路板的质量和性能直接影响着整个产品的品质和可靠性。

因此,电路板的制作过程和方法是电子制造中非常重要的一环。

一、电路板的基本结构电路板是由基材、导电层和覆铜层组成的。

其中,基材是电路板的主体,导电层和覆铜层则是电路板的导电部分。

在实际制作中,电路板还需要进行印刷、钻孔、镀铜、蚀刻、钻孔等工艺处理。

二、电路板的制作流程1.设计电路图在制作电路板之前,需要先进行电路图的设计。

电路图的设计需要根据电路板的要求,确定电路板的尺寸、电路连接方式、元器件布局等基本参数。

2.制作原型板在设计完成后,需要制作一块原型板进行测试和验证。

原型板的制作可以采用手工绘制、CAD绘图、PCB设计软件等方式进行。

3.制作铜版制作铜版是电路板制作的重要步骤。

铜版可以通过化学方法、机械方法、光敏方法等方式制作。

其中,化学方法是最常用的一种方法。

在制作铜版时,需要根据电路图的要求,将导电层和覆铜层制作在基材上,形成电路板的基本结构。

4.印刷印刷是将电路图上的图案和文字打印到电路板上的过程。

印刷可以采用丝网印刷、喷墨印刷、激光印刷等方式进行。

5.钻孔钻孔是将电路板上的导电孔钻出的过程。

在钻孔时,需要根据电路图的要求,将孔位钻出,并进行表面处理,以保证导电性能。

6.镀铜镀铜是将电路板上的导电层进行增厚的过程。

在镀铜时,需要将电路板浸泡在含有铜离子的溶液中,通过电化学方法将铜离子还原成铜层,从而增加电路板的导电性能。

7.蚀刻蚀刻是将电路板上不需要的部分蚀刻掉的过程。

在蚀刻时,需要将电路板浸泡在含有蚀刻液的溶液中,蚀刻液会蚀刻掉电路板上不需要的部分,形成电路板的最终形态。

8.钻孔钻孔是将电路板上的导电孔钻出的过程。

在钻孔时,需要根据电路图的要求,将孔位钻出,并进行表面处理,以保证导电性能。

9.表面处理表面处理是将电路板上的表面进行处理的过程。

电路板制作工艺流程

电路板制作工艺流程

电路板制作工艺流程一.双面板的制作原料板——按照预定尺寸切割电路板——按照准备好的电路图用自动钻孔机钻孔——用抛光机抛光——预浸(3分钟)——水洗——用使油墨固化机75℃烘干——活化(5分钟)——通孔(通孔后的检查通孔效果)——固化机120℃烘干——用抛光机抛光——微蚀——水洗——加速水洗——用镀铜机镀铜25~30分钟(有效镀铜面积下镀铜电流:3A/0.01㎡)——抛光机抛光——75℃烘干——线路油墨丝印(使用90T丝网丝印)——75℃烘干——用曝光机曝光9秒(抽气,开灯,曝光)——显影机显影(在46℃下显影10秒左右)——水洗——烘干——微蚀——水洗——烘干——用镀锡机镀锡25~30分钟(有效镀锡面积下镀锡电流:1.5A/0.01㎡)——油墨脱膜(3~4分钟)——水洗——75℃烘干——用腐蚀机腐蚀(在56℃左右下腐蚀45秒左右)——水洗——抛光——烘干——刷阻焊油墨(1:3调配油墨,使用100T丝网印刷)——75℃烘干——曝光90秒——显影(10秒左右)——水洗——75℃烘干——刷字符油墨(1:3调配油墨,使用120T丝网印刷)——75℃烘干——曝光120秒——显影(10秒左右)——水洗——150℃固化烘干(10~15分钟)完毕!以上流程只是基本的步骤,具体实践操作时可根据实际情况相应调整二单面板的制作1.原料板——抛光——线路油墨丝印(90T)——75℃烘干——曝光9秒——显影(10秒)——水洗——75℃烘干——腐蚀(在56℃右下腐蚀30秒左右)——水洗——脱去油墨膜(3~4分钟)——水洗——75℃烘干——手动钻孔——抛光——75℃烘干——刷阻焊油墨(1:3调配油墨,使用100T丝网印刷)——75℃烘干——曝光90秒——显影(10秒左右)——水洗——75℃烘干——刷字符油墨(1:3调配油墨,使用120T丝网印刷)——75℃烘干——曝光120秒——显影(10秒左右)——水洗——150℃固化烘干(10~15分钟)2.原料板——按图纸自动钻孔——线路油墨丝印(90T)——75℃烘干——曝光9秒——显影(10秒)——水洗——75℃烘干——腐蚀在56℃右下腐蚀30秒左右)——水洗——脱去油墨膜(3~4分钟)——水洗——75℃烘干——刷阻焊油墨(1:3调配油墨,使用100T 丝网印刷)——75℃烘干——曝光90秒——显影(10秒左右)——水洗——75℃烘干——刷字符油墨(1:3调配油墨,使用120T丝网印刷)——75℃烘干——曝光120秒——显影(10秒左右)——水洗——150℃固化烘干(10~15分钟)完毕!以上流程只是基本的步骤,具体实践操作时可根据实际情况相应调整。

电板制作步骤及注意事项

电板制作步骤及注意事项

电板制作步骤及注意事项一、取电板。

1、用标记笔标记板的方向;2、在板的背面和该机架背面各标上序号;3、拆螺丝时请将螺丝保存好。

二、(根据图纸)制作电路板1.制作线槽首先把左右线槽切出来,然后再切横排的线槽。

(切线槽边的时候要切左右线槽)2.标记螺孔1.把各部件按规定整齐摆放于铁板上。

2.先标记线槽螺孔,然后由上至下标记各部件螺孔(要留意每个部件螺孔大小),然后把各部件以及线槽取下。

3.打孔电板的孔一般分M2.5和M3.5两种,一般电源、2排或3排端子以及PVC 电路板用M3的螺丝,其余为M4螺丝,特殊情况要问清楚之后再打孔。

4.拱丝M2.5或M2.2的孔用M3丝锥,M3.2或M3.5用M4丝锥。

5.安装先把线槽用螺丝装上,然后从上至下装其他部件(螺丝一般用M3X6和M4X6,总开关左侧用M4X16左右的螺丝)。

上螺丝时注意线槽、开关和滤波器的螺丝要加弹簧和平垫片。

还有要先把总开关、小开关、插座、继电器按顺序装到铁条上。

6.接线1. 先用打印机把所需号码管打完,然后接线,套号码管时要按顺序,不能乱套。

2. 接线时要把同一种颜色的线接完之后再接另外一种线,这样显得不乱。

3. 线的长度要先大体量下,以免线短线长。

4. 卡线头时候注意要放到合适的卡口,避免卡得过松或者卡头卡坏,而且卡的时候要正反卡两下。

5. 走线一定要走直,不要弯曲。

6. 接线头时要用十字起把接线端螺紧,避免脱落或者接触不良。

7. 测量。

1.先用万用表测量线路通断情况。

2.接通电源用万用表查看各电源及器件工作情况。

三、把制作好的电板装回机架上。

1. 按照之前的序号装板;2. 有装不进的可以把螺柱用锤子轻敲到位再装。

四、注意事项1.取板时一定要标记方向(上下位置)以免装反。

2.打孔时特别注意孔的大小区别,以免造成孔大孔小影响拱丝和上螺丝。

3.打孔时注意钻头,尽量不让钻头、丝锥断掉。

4.焊接接头时,不要虚焊,避免线头接触不良。

5.通电测量前先检查线路,避免出现短路烧掉部件的情况。
