低温液体贮槽使用说明资料
低温液体贮槽安全使用
低温液体贮槽安全使用低温液体贮槽是用来贮存低温液体的设备，如液氧、液氮、液氩、液氢等。
由于这些液体的温度皆低于零下180°C，因此容器的压力会非常高。
正确的使用和管理是确保低温液体贮槽安全运行的必要条件。
下面就对低温液体贮槽的安全使用进行详细介绍。
1.合理选择贮槽低温液体贮槽可以分为金属贮槽和非金属贮槽。
金属贮槽因其强度高、耐腐蚀，使用寿命长等优点，被广泛应用。
但是，金属贮槽在运输、使用、维修等过程中需要注意防爆、防火、防雷等问题。
非金属贮槽的优点是重量轻、移动方便，但耐用性不如金属贮槽。
选用低温液体贮槽时，需根据贮存液体的类型、使用条件和规模等确定。
2.安全操作在使用低温液体贮槽时，必须遵守严格的安全操作规范。
使用前必须对贮槽进行检查，并确保贮槽的完整性。
操作人员应熟悉操作程序，戴好防寒手套、面罩、防护鞋等各种防护设备。
操作过程中应注意避免碰撞和摩擦，以免引起火花或其他可能引发液体爆炸的情况。
3.正确存储低温液体贮槽贮存时，应选择相应的位置，确保其能满足安全存储要求。
首先，贮槽应存放在开阔平坦的地面上，并保持水平。
其次，贮槽应置于阴凉、干燥的地方，远离火源和电源。
此外，要确保贮槽周围通风良好，以便于液体蒸发和消散。
4.定期检查低温液体贮槽使用过程中还需定期检查，及时排除液体泄漏、表面损伤以及操作人员是否按照规定操作等问题。
如发现贮槽有损伤或气体泄漏，应及时联系专业人员进行处理。
此外，低温液体贮槽也需要定期维护和保养。
总之，正确的使用和管理是确保低温液体贮槽安全运行的基本要求。
要时刻注意安全，熟悉低温液体贮槽的特性和特点，遵守操作规范和注意事项，确保低温液体贮槽能长期稳定地运行，同时也能保护生命财产安全。
低温液体贮槽(说明书)
©华元iBt德HUA YUAN CHENG DE低温液体贮槽（新乡诚德）使用说明书目录1 说明 (1)2 概述 (1)3技术特性 (1)4结构简介 (1)5操作与维护 (2)6运输与安装 (8)7安全要求及注意事项 (9)8验收规则及售后服务范围 (12)一、说明本手册所示安全事项是为了您能安全正确地使用本产品，防止对您或他人的危害或损害于未然，一旦实施错误的操作法，其产生的后果可分为“警告”和“注意”两部分，其中任何一项均与安全有关，请务必遵守。
乙概述低温液体贮运设备广泛地用于工业、农业、国防和科学研究等，而高纯度低温贮运设备主要用于电子工业，低温贮运设备的应用日益广泛，主要原因在于它与传统的钢瓶气相比，具有运输方便、节省能源、安全可靠，保证纯度、适应广大等优点，我国低温液体设备正向质量高，品种多，容量大的方向发展。
三、技术特性规格型号：CFL(CFW / ________________3有效容积：M容器类别：_______ 类设计压力：MPa最高工作压力：MPa设计温度：内筒-196 C，外筒常温介质：液氧液氩液氮主体材料：内筒S30408 外筒Q235-B/Q345R注：具体参数壹产品质量证明书和竣工图为准。
四、结构简介4.1 主要结构贮槽为双层圆筒结构，内筒及配管均用奥氏体不锈钢制造，外筒用Q235-B/Q345R 制造，夹层充满珠光砂，并抽真空，同时设置了经过特殊处理的吸附剂，以延长贮槽的真空寿命。
贮槽设置有供操作的各种阀门，其阀门布置于贮槽底部周围。
贮槽设置有压力表、液面计，供观察槽内压力液面之用。
4.2 结构特点4.2.1 结构紧凑，占地面积小。
4.2.2贮槽、增压器组成封闭系统，在不外加任何能源的情况下即可向外供应液体或气体，保证了排出液体或气体的纯度。
4.2 3具有压力调节装置，用户根据需要调好调节阀T,即可排出需要压力的液体，压力稳定，操作方便。
4.2.4贮槽设置有槽车充液的接头，可向汽化器、槽车送液。

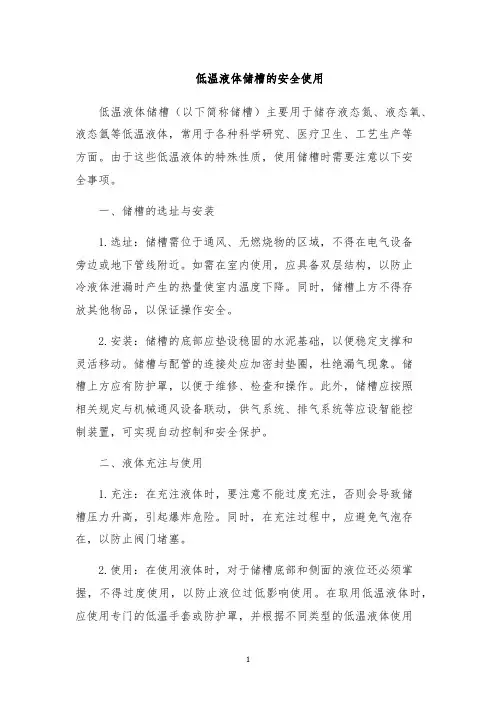

低温液体储槽的安全使用
低温液体储槽的安全使用低温液体储槽（以下简称储槽）主要用于储存液态氮、液态氧、液态氩等低温液体，常用于各种科学研究、医疗卫生、工艺生产等方面。
由于这些低温液体的特殊性质，使用储槽时需要注意以下安全事项。
一、储槽的选址与安装1.选址：储槽需位于通风、无燃烧物的区域，不得在电气设备旁边或地下管线附近。
如需在室内使用，应具备双层结构，以防止冷液体泄漏时产生的热量使室内温度下降。
同时，储槽上方不得存放其他物品，以保证操作安全。
2.安装：储槽的底部应垫设稳固的水泥基础，以便稳定支撑和灵活移动。
储槽与配管的连接处应加密封垫圈，杜绝漏气现象。
储槽上方应有防护罩，以便于维修、检查和操作。
此外，储槽应按照相关规定与机械通风设备联动，供气系统、排气系统等应设智能控制装置，可实现自动控制和安全保护。
二、液体充注与使用1.充注：在充注液体时，要注意不能过度充注，否则会导致储槽压力升高，引起爆炸危险。
同时，在充注过程中，应避免气泡存在，以防止阀门堵塞。
2.使用：在使用液体时，对于储槽底部和侧面的液位还必须掌握，不得过度使用，以防止液位过低影响使用。
在取用低温液体时，应使用专门的低温手套或防护罩，并根据不同类型的低温液体使用专门的抽吸装置或密闭卡盘，避免接触容易冰冻的金属材料，否则容易引起二次污染或者气化爆炸等问题。
三、安全保护机制1.保护装置：储槽应配备完善的保护装置，如压力表、安全阀、故障报警器、异常解除装置等。
一旦出现压力异常、液位异常等异常情况，保护装置应自动启动，避免事故的发生。
2.应急预案：对于储槽的安全管理，应制定应急预案和相关操作规程，员工应定期接受培训并进行实际操作，以提高其应急反应和安全意识。
在发生事故时，应急预案应能够迅速启动，对后续事故扩大做出应急措施，以最大限度提高员工和储槽安全。
综上所述，低温液体储槽的使用需要注意的安全事项尤其重要，操作人员应接受专业培训和进行安全防范工作，同时严格遵守操作规程和使用说明，确保储槽的安全运行，保障人身安全和工作顺利。
低温液体贮槽使用说明
C407C2.000
共 14 页
第7页
b) 由液体进出口阀 V3、V10 排液 此种排液是利用输液软管向槽车或其它较大贮槽供液，其操作程
序基本同于充灌液体，只是 V3 阀由进液变为排液。一般 V9 为常 开，只有当检修 V3 时，V10 才关闭。V3、V10 之间设有管道安全
阀 S5。
c) 通过备用接口 V7 排液。此排液口除用于接泵之外，也可以作为 其他形式的取液口。
4.2.3 三通阀 V5 的功用——内筒安全装置的维护
此贮槽采用两组安全装置，每组由一个安全阀、组成。在正常情况 下，三通阀 V5 处于两组都通的位置。只有在检查一安全阀时，V5 阀才调至只与另一组安全装置相通。
4.2.4 检查及故障处理
4.2.4.1 正常检查
a) 阀门是否处于正确的启闭位置； b) 压力表，液面计的测量是否准确可靠； c) 设备管道、阀门有无渗漏、堵塞现象； d) 当容器压力达到安全阀的起跳压力，而安全阀不动作时，应立即
CFL-10/1.6 型低温液体贮槽
使用说明书
C407C2.000 S
四川空分设备（集团）有限责任公司 2007 年 10 月
四川空分设备(集团) 有限责任公司
使用说明书
CFL-10/1.6 型 低温液体贮槽
C407C2.000
代替 共 14 页
第1页
目录
1 前言 1.1 概述 1.2 流程特点说明
1.6
10 10.527 7486
21584
-196/50
95
1.0/0.85
0/1.0
0Cr18Ni9/Q235-B
三类 LO2,LN2,LAr
600
安全阀开启压力 MPa
低温液体贮槽的基本要求和安全使用要点模版(三篇)
低温液体贮槽的基本要求和安全使用要点模版第一部分：低温液体贮槽的基本要求（2500字）1. 设计要求1.1 贮槽的材料选择要符合低温工作条件，具有良好的耐低温性能。
1.2 贮槽的结构设计要合理，能够承受低温液体负荷并保持结构的稳定。
1.3 贮槽的密封性能要好，能够有效防止低温液体的泄漏。
1.4 贮槽的保温层要具有较好的保温性能，能够有效降低低温液体的蒸发损失。
1.5 贮槽的安全阀和过压保护装置要可靠，能够在贮槽压力超过安全范围时及时释放压力，避免事故发生。
2. 安全要求2.1 贮槽应设有有效的压力表和液位表，用来监控贮槽的压力和液位，并及时采取相应的措施。
2.2 贮槽应设有防火装置，能够防止低温液体的泄漏引发火灾事故。
2.3 贮槽应设有报警装置，能够及时发现低温液体泄漏和超压情况，并发出警报。
2.4 贮槽应设有温度传感器，用来监控贮槽内部的温度，并及时发出警报。
2.5 贮槽应设有反渗透装置和漏电保护装置，用来防止有害物质渗透或漏电引发事故。
3. 操作要求3.1 操作人员应接受专业培训，熟悉贮槽的操作规程和应急处理方法。
3.2 操作人员应定期检查贮槽的压力表、液位表、温度传感器等仪表设备的准确性，并及时维修或更换不准确的设备。
3.3 操作人员应定期检查贮槽的密封性能和保温性能，并及时修复或更换不合格的部件。
3.4 操作人员应按照贮槽的使用规程进行操作，不得超负荷使用贮槽。
3.5 操作人员应定期清洁贮槽，并及时处理贮槽中的废液。
第二部分：低温液体贮槽的安全使用要点（2500字）1. 打开和关闭贮槽1.1 打开贮槽前，应确保贮槽内的压力和温度处于正常范围，如果超过了允许的范围，应先排放压力和调整温度。
1.2 关闭贮槽时，应逐步减小贮槽内的温度和压力，确保贮槽内的低温液体能够平稳地回流或排放。
2. 监控贮槽压力和液位2.1 定期监控贮槽的压力和液位，并记录下来，以便分析贮槽的工作状态。
2.2 如果贮槽的压力和液位超过正常范围，应及时采取相应的措施，如释放压力、降低液位等。
低温液体贮槽安全使用范文（三篇）
低温液体贮槽安全使用范文一、前言低温液体贮槽是用来储存低温液体的设备，其使用涉及到一系列的操作和安全措施。
本文将介绍低温液体贮槽的安全使用范文，以帮助相关人员了解和掌握正确的操作方法，从而确保操作人员的安全和设备的正常使用。
二、贮槽的安装与调试1. 安装（1）在安装低温液体贮槽之前，要仔细检查设备的各个部分，保证其完好无损。
（2）将贮槽安装在平坦、坚固的基础上，避免设备出现晃动或者倾斜的情况。
（3）贮槽与相关管道的连接必须牢固可靠，必要时可以采用焊接或者承插式连接。
2. 调试（1）在使用低温液体贮槽之前，必须进行一系列的调试工作，确保设备的正常运行。
（2）首先，检查贮槽与各个连接管道的密封性，避免气体或液体泄露。
（3）然后，将贮槽与相关的设备和控制系统连接，并检查电气设备和仪表的安装情况。
（4）最后，根据设备的使用要求，进行相应的冷却或加热操作，验证设备的工作状态。
三、贮槽的操作与维护1. 操作（1）操作人员必须参加相关的培训，了解设备的使用方法和注意事项。
（2）在操作低温液体贮槽之前，要检查设备是否处于正常工作状态，避免设备故障带来的风险。
（3）操作设备时，要保持专注，避免分心或草率操作，以免造成意外事故。
（4）在操作过程中，要注意设备的温度、压力和液位等参数的变化，及时调整操作参数，确保设备的正常运行。
（5）操作完成后，要及时关闭设备的电源和阀门，保证设备的安全和节能。
2. 维护（1）定期检查贮槽和相关设备的运行状态，包括外观、密封性和温度控制等方面。
（2）保持设备的清洁和整洁，防止杂质和腐蚀物对设备造成损害。
（3）根据设备的使用要求，定期更换液体和气体，防止污染和老化影响设备的正常运行。
（4）对设备的故障和损坏要及时进行修理和更换，确保设备的可靠性和安全性。
四、应急处置和安全防护1. 应急处置（1）设备故障或事故发生时，要立即停止操作，并及时向相关人员报告。
（2）根据事故的情况，采取相应的应急措施，确保人员的安全和设备的保护。
低温液体贮槽安全使用模版
低温液体贮槽安全使用模版一、引言低温液体贮槽是一种用于储存低温液体的设备，主要应用于化工、制冷、医药等行业。
在使用低温液体贮槽时，安全是至关重要的。
本文将介绍一套低温液体贮槽安全使用的模版，以帮助使用者正确操作和维护低温液体贮槽，保障使用的安全。
二、低温液体贮槽准备工作1. 确保贮槽周围环境清洁整齐，无杂物阻碍安全操作。
2. 检查贮槽的密封性能，确保没有泄漏。
3. 检查液位计和温度计的工作状态，确保准确读取液位和温度。
4. 检查贮槽的安全阀和压力表，确保正常工作。
三、低温液体贮槽操作流程1. 打开主控开关，启动贮槽冷却系统。
2. 缓慢打开液态低温液体供料阀门，控制流量，避免液体喷洒和挤压注入。
3. 监控液位计，确保液位适中，不超过贮槽容量的最大限制。
4. 定期检查贮槽的温度计读数，确保贮槽内温度在安全范围内，避免低温液体过热或过冷。
5. 定期检查贮槽的安全阀和压力表，确保压力在正常范围内，防止贮槽爆炸。
四、低温液体贮槽维护保养1. 定期检查贮槽的密封情况，如发现泄漏要及时修复，避免低温液体外泄和环境污染。
2. 定期清洁贮槽，防止杂质积聚影响贮槽的工作效率。
3. 定期检查贮槽的冷却系统，确保冷却效果良好，防止过热引起事故。
4. 定期检查液位计和温度计的准确性，如有异常要及时维修或更换。
5. 定期保养贮槽的安全阀和压力表，确保正常工作。
五、低温液体贮槽安全事故应急措施1. 如发现贮槽泄漏，立即切断液体供应，并启动事故应急预案，进行泄漏源控制和防护措施。
2. 如发生贮槽爆炸，立即疏散周边人员，并进行灭火和救援工作。
3. 如液位计和温度计故障，应立即停止使用贮槽，进行检修或更换。
六、低温液体贮槽的废弃处理1. 根据相关法律法规，将废弃的低温液体贮槽交与专业处理机构进行处理。
2. 在废弃低温液体贮槽前，必须进行彻底清洁，避免残留液体的安全隐患。
七、结语低温液体贮槽是一项重要的设备，必须正确使用和维护，以确保使用的安全。
低温液体贮槽安全使用
低温液体贮槽安全使用低温液体贮槽，也称为低温储罐，是一种用于存储低温液体的设备，广泛应用于石油化工、冶金、医药、食品等行业。
由于低温液体具有低沸点和高蒸气压，所以在低温液体贮槽的安全使用过程中需要特别注意以下几个方面：1. 贮槽设计和制造：低温液体贮槽在设计和制造时需要根据液体的性质和工艺要求进行合理布局和选用合适的材料。
液体的性质包括沸点、燃点、毒性等，贮槽的厚度和结构应能够承受液体的压力和温度变化。
同时，贮槽的密封性能也需要确保，以防止液体泄漏和气体外泄。
2. 贮槽的安装和维护：低温液体贮槽在安装过程中需要严格按照相关规范进行操作，确保贮槽和管道的连接牢固，并进行泄漏测试。
维护时需要定期检查贮槽的安全阀、液位计、温度计等设备的运行情况，及时修复或更换损坏的部件。
3. 防静电措施：低温液体具有易燃、易爆的特性，贮槽和管道的静电防护措施十分重要。
在安装和使用过程中，需要采取一系列的防静电措施，如接地、悬挂导电线、使用静电接地装置等，以防止静电引发的事故。
4. 液体泄漏处理：低温液体的泄漏可能会导致液体蒸发、气体外泄等危险情况，因此需要及时采取应急措施进行处理。
首先应立即切断贮槽和管道的进料源，然后采取适当的防护措施，如使用防爆地毯、喷水冷却等方式，将泄漏液体冷却至无害温度，并进行集中收集和处理。
5. 人员培训和安全意识：使用低温液体贮槽的人员必须经过专业培训，了解液体的特性和安全使用方法。
同时要保持持续的安全意识，随时注意贮槽的运行状态，避免操作不当或违规操作导致事故的发生。
综上所述，低温液体贮槽的安全使用需要从设计、安装、防护、维护等方面进行全面考虑和管理。
只有通过合理的设施和方法，严格执行相关规范和操作规程，并进行培训和意识宣传，才能确保低温液体贮槽的安全运行。
低温液体贮槽使用说明书
真空粉末绝热低温液体贮槽使用操作规程有机硅项目组空压制氮单元目录一.概述二.操作三.维护四.运输与安装1.运输2.安装五.安全要求及注意事项1.安全要求2.注意事项一、概述我们所采用贮存液氮的低温液体容器，是真空粉末绝热低温液体贮槽。
贮槽结构型式为立式。
借助增压器升压，利用贮槽与用气（液）间的压差将低温液体排出并通过气化器进行气化供各使用单位使用。
贮槽在出厂前已进行脱脂处理，所有阀门、仪表、管件均按适用于氧气要求处理。
1.主要结构本设备是立式固定式真空粉末绝热贮槽，主要由以下三部分组成。
（1）筒体贮槽为双层圆筒形结构，内筒及其配管均用奥氏体不锈钢制造，外筒用优质碳素钢制造，夹层充满绝热珠光砂，并抽真空，同时设置了经过特殊处理的吸附剂，以延长贮槽的真空寿命。
（2）安全装置及控制系统贮槽内外筒均设有安全装置，内筒有2组安全阀V7和内筒防爆装置（膜—1）；外筒有防爆装置（膜—2）。
内筒安全装置主要由两套安全阀、爆破片组成，一用一备。
防止内筒压力因真空失效、增压过快引起内筒升压超过使用限度造成强度破坏、泄漏。
用户在使用以前应按《压力容器安全监察规程》要求进行校验方可使用。
外筒防爆装置防止因意外事故造成真空失效、内筒泄漏造成夹层内部压力上升。
贮槽设置有压力指示、液位指示仪表（液位指示参照附录压差－容积对照表）。
用于指导用户控制设备内介质情况，同时设有测满阀、外筒真空阀及真空检测规管。
贮槽主安全阀V7三通球阀手柄内筒防爆膜(膜1）图1 组合安全阀工作示意图（右侧工作）（3）操作系统：贮槽设置有供操作的各种阀门，其阀门布置于贮槽底部周围。
(1)充装口充装口设置有液体进出口阀及快速接头，便于向贮槽内进液、卸液。
(2)增压器及压力调节装置：贮槽的增压器布置在贮槽外下部。
压力调节装置由一只增压阀V9和一只减压阀V10、安全阀V8、增压器、进液阀V15、回气阀V18组成。
（热虹吸式贮槽无增压阀V9、减压阀V10）(3)排液阀(4)回气阀存在于灌充型（热虹吸式）贮槽。
低温液体贮槽安全操作规程
低温液体贮槽安全操作规程低温液体贮槽是储存液态氧、液态氮、液态氩等低温液体的设备，因其具有极低的温度，存在着一定的危险性，要求操作人员必须遵守一定的安全操作规程。
下面，我们从液体贮槽的选址、安装、使用、维护等几个方面，具体介绍安全操作规程。
一、选址与安装1.储罐选址（1）选址要符合相关的法律法规、规范及技术标准的要求。
（2）应选位置平坦之处，且要求建筑物和其他结构物之间的距离足够保证储罐在任何情况下都能够接受设计负荷。
（3）不能在阴沟、污水坑、下水道、污染严重的区域、火灾易发区、充电站等危险区域建设。
（4）应该远离热源、火源、电源、通风口及其他可能引起火灾和爆炸的设备。
2.安装（1）进行储罐的安装前，在保证工作安全前提下，拆除其他设备，清除障碍物。
（2）储罐安装时必须按照设备使用说明和安装施工图纸要求的顺序、方向、高度、位置及角度等进行安装。
（3）安装过程中必须符合基础，安装和试运行等工作的要求，确保设备安全，达到以下目标：不发生事故；不发生灾害；不发生污染。
（4）内、外表面应清洗干净，无涂鸦，涂装后表面应平整、光滑而无疏漏，并应有完整的防腐措施。
二、使用1.操作人员必须通过专业的培训和资格考试后，才能操作储罐设备。
2.操作人员必须认真查看设备的状态，如：进口压力，液面高度，输出流量等。
3.操作人员应当按照科学的程序来操作设备，不能进行违规操作。
4.在罐内液体液面降低到规定的位置时，必须及时补液，以保证液位的稳定和气体压力的稳定。
5.设备应经常检查，及时发现和处理存在的问题。
三、维护1.设备应定期进行维护，保证设备的正常运转，防止因长期使用而导致设备的损坏。
2.设备的维护过程中，应当先切断气源，拆除管路连接，排放储罐内气体，进行维修和保养。
3.液体储罐的保养中，关键检查液位计、温度计、压力表、底阀等设备的灵敏度和准确性，确保设备的安全运转。
4.设备配件的定期检验和更换。
四、注意事项1、在操作液体贮槽之前，必须知道液体的特性和性能。
低温液体贮槽的基本要求和安全使用要点范文
低温液体贮槽的基本要求和安全使用要点范文低温液体贮槽是用于存储低温液体（如液氧、液氮、液氩等）的设备，主要包括保温层、外壳、内胆、排出口、进气口等组成部分。
为了确保低温液体贮槽的安全运行和使用，有一些基本要求和安全使用要点需要注意。
下面将详细介绍这些内容。
一、低温液体贮槽的基本要求：1.材质要求：低温液体贮槽的保温层和外壳应选择高质量的材料，并具备良好的保温性能和耐低温性能。
内胆应选用耐腐蚀和高强度的材料，以确保存储低温液体时不会发生泄漏或破裂。
2.结构要求：低温液体贮槽应具备良好的密封性能，以避免液体在存储过程中的泄漏。
同时，贮槽还应设计合理的导热方式，以保证液体的温度能够长时间稳定在低温状态。
3.安全要求：低温液体贮槽应配备可靠的安全保护措施，如压力阀和温度监测仪等，以提前发现和防止贮槽内部发生异常情况。
此外，还应设立警示标识和安全防护设施，以提醒工作人员注意安全事项。
4.容积要求：根据具体的使用需求，低温液体贮槽的容积应选择合适的大小。
过小的容积可能会导致存储量不足，过大的容积则会增加设备的成本和运维难度。
二、低温液体贮槽的安全使用要点：1.操作规范：在使用低温液体贮槽时，应按照相关的操作规程进行操作，并确保操作人员具备相关的安全知识和操作技能。
禁止在贮槽附近吸烟、使用明火或产生火花的工作。
2.检查维护：定期对低温液体贮槽进行检查和维护，如检查是否有泄漏、保温层是否完好等。
发现问题及时修复或更换相关部件，确保贮槽的正常运行和安全使用。
3.贮存液位：在存储低温液体时，要控制液位在合理范围内，避免出现液位过高或过低的情况。
液位过高可能导致贮槽内部压力过大，液位过低则可能会引起贮槽内部干燥和破裂。
4.操作温度：在使用低温液体贮槽时，要注意操作温度的控制，避免贮槽温度过高或过低。
温度过高可能会导致贮槽内部压力过高，温度过低则会影响液体的贮存性能。
5.灌装操作：在灌装低温液体时，要按照操作规范进行，避免液体溅出或泄漏。
低温液体贮槽的基本要求和安全使用要点范文
低温液体贮槽的基本要求和安全使用要点范文低温液体贮槽是用于储存低温液体（如液氧、液氮、液氩等）的设备，其用途广泛，常见于工业生产过程中。
由于低温液体的特殊性质，低温液体贮槽的设计、安装和使用都需要严格符合一定的基本要求，以确保设备运行安全、稳定和高效。
下面将从基本要求和安全使用要点两个方面进行详细介绍。
一、低温液体贮槽的基本要求1. 设备选材要合理：低温液体贮槽是处于极低温环境下工作的设备，因此选材要具备耐低温和耐腐蚀的特性。
常见的选材包括不锈钢、铝合金和特种合金等。
选材要根据低温液体的性质和操作环境进行选择，以确保设备的安全可靠性。
2. 设备保温要良好：低温液体贮槽的保温层是保证低温液体不发生蒸发和异常损失的关键。
保温层材料要有优良的保温性能，常用的材料有高密度聚苯乙烯泡沫、胶粘剂、玻璃纤维等。
保温层的厚度和质量要根据实际需要进行设计和施工，确保设备的保温效果。
3. 设备结构要合理：低温液体贮槽的结构设计要考虑容器内部和外部的压力差、温度变化、介质流动等因素。
设备的结构要具备良好的强度和刚度，以承受低温液体的压力和机械应力。
常见的低温液体贮槽结构包括圆筒形、球形和阀门室等，结构的设计要符合国家和行业相关的标准和规范。
4. 设备密封要可靠：低温液体贮槽的密封性能对设备的安全运行至关重要。
设备的密封件要选用耐低温和耐腐蚀的材料，常见的密封方式有法兰连接、螺纹连接和焊接连接等。
密封件的安装要严密，确保设备内部不发生液体泄漏或气体渗透现象。
二、低温液体贮槽的安全使用要点1. 设备检查和维护要定期进行：低温液体贮槽的正常运行需要定期进行设备检查和维护。
检查内容包括设备外观、保温层、密封件、防爆装置等部件。
如发现异常情况（如渗漏、断裂等），需要及时采取措施进行修复或更换，确保设备的安全可靠性。
2. 设备操作要规范：低温液体贮槽的操作人员要接受专业培训，熟悉设备的操作规程和相关安全知识。
操作人员要戴好防护用具，如手套、护目镜、防护服等，以保护自身安全。
低温液体贮槽的基本要求和安全使用要点模版（四篇）
低温液体贮槽的基本要求和安全使用要点模版低温液体贮槽是用于存放低温液体的设备，如液氧、液氮、液氩等。
由于低温液体的特殊性，低温液体贮槽在设计、制造、安装和使用过程中需要满足一些基本要求，且使用时需要注意一些安全要点。
本文将详细介绍低温液体贮槽的基本要求和安全使用要点。
一、设计要求1. 贮槽的外壳和内胆应采用低温材料，具有良好的低温绝热性能，以减少低温液体的蒸发和贮槽周围环境的热传导。
2. 贮槽应具有足够的强度和稳定性，能够承受低温液体的重量和内部压力，同时能够抵御外部环境的力量，如风力和地震力。
3. 贮槽应具有良好的密封性能，以防止低温液体的泄漏和外界空气的侵入。
4. 贮槽应具有可靠的液位指示装置和报警装置，能够及时监测低温液体的液位并报警。
5. 贮槽应配备安全阀和爆破片，以防止内部压力超过安全范围。
二、制造要求1. 制造贮槽的材料应符合相关的标准和规范，具有良好的低温性能和耐腐蚀性能。
2. 制造工艺应符合相关的标准和规范，贮槽的焊缝应具有足够的强度和密封性。
3. 通过严格的质量控制措施，确保贮槽的质量稳定可靠。
三、安装要求1. 贮槽应安装在平整、坚固的基础上，并有足够的承重能力。
2. 贮槽与周围环境应有足够的间隙，以便进行维护和检修。
3. 贮槽应与相关设备和管道连接牢固，防止液体泄漏和管道脱落。
4. 安装时应注意贮槽的水平和垂直度，确保液体可以均匀地分布在整个贮槽内。
四、使用要点1. 定期检查液位指示装置和报警装置的工作状态，确保其正常运行。
2. 低温液体贮槽应定期进行绝缘层的修复和维护，以保持其良好的低温绝热性能。
3. 在加注或取液时，应使用专用的工具和设备，避免人工接触低温液体。
同时，操作人员应佩戴防护手套、眼镜和服装，以防止低温液体对人员的伤害。
4. 在贮槽使用过程中，应注意检查贮槽周围的环境温度和湿度，避免出现过热或过湿的情况。
5. 定期检查贮槽的安全阀和爆破片的工作状态，以确保其正常启闭和排放压力。
低温贮槽操作规程
低温贮槽操作规程1．贮槽主要性能参数(见设备铭牌)2．低温液体贮槽充液2.1首次充液（指贮槽处于热状态下的充液）操作步骤：2.1.1连接充液管线。
2.1.2对充液管进行吹除（每次充液前都应进行）。
2.1.2.1打开贮槽进液管的吹除阀,稍开槽车的上部阀,向充液管放入少量气体，对管路进行吹除，确认清除管路中空气和杂质后关闭槽车的上部阀和贮槽进液管的吹除阀。
2.1.2.2打开贮槽的放空阀和测满阀，打开液面计的正管阀、负管阀和平衡阀。
2.1.2.3打开贮槽的上部进液阀,稍开槽车液体排出阀，液体由贮槽上部进液，此时由于贮槽内筒处于热状态，进液量要小，使管路和内筒逐渐冷却至低温液体的温度。
2.1.2.4待贮槽的放空阀开始结霜时，可逐渐开大槽车液体排出阀，加大充液速度，此时注意贮槽的压力不能超过最高工作压力1.6MPa。
2.1.2.5待液面计有液体指示时，打开贮槽的下部进液阀，关闭贮槽的上部进液阀，改上部进液为下部进液,减少液体的气化损失.2.1.2.6当贮槽液体测满阀喷出液体时，说明贮槽已充满液体，应立即关闭贮槽的下部进液阀，停止充液，关闭槽车的液体排出阀，同时打开贮槽进液管的吹除阀，排除充液管路中的残余液体。
2.1.2.7充灌结束后，拆除充液管线。
2.2补充充液（指贮槽已有低温液体时的冷状态下的充液）：补充充液操作程序与首次充液基本相同，所不同的是贮槽已有低温液体，不需要进行冷却，因此吹除管路后即可由贮槽的下部进液阀充液。
另外，从压力角度看，还可分为无压充液和带压充液：无压充液——在充液过程中贮槽的放空阀始终打开，使贮槽的内筒和大气相通。
带压充液——在充液过程中贮槽的放空阀关闭，槽内压力高于大气压力，带压充液时，内筒压力不得高于该贮槽的最高工作压力1.6MPa。
2.3首次充液时，必须是常压充液，补充充液可以采用带压充液。
2.4液体体积与液位高度关系可查贮槽容器上安装的曲线图或者操作规程附有的液位对照曲线图。
低温液体贮槽安全使用范本
低温液体贮槽安全使用范本低温液体贮槽是一种常见的储存低温液体的设备，如液氮、液氧、液态氢等。
在使用低温液体贮槽时，安全是至关重要的。
本文将就低温液体贮槽的安全使用给出一些范本指导意见，以帮助用户正确操作和维护设备，确保安全性。
一、设备安装与环境要求1、安装设备时，应确保贮槽稳定可靠，不得出现倾斜或晃动的现象。
贮槽周围应保持通风良好，避免有害气体积聚，确保操作人员的安全。
2、应远离火源、热源和易燃物品，禁止在贮槽周围吸烟或使用明火。
3、贮槽和附属设备应与高温设备和高温管道保持一定的距离，避免产生热量对设备造成影响。
二、设备操作与维护1、在操作低温液体贮槽前，必须穿戴好安全防护装备，包括防寒手套、防寒服、安全鞋等。
2、禁止直接接触低温液体，操作过程中应避免肌肤接触低温部位，避免发生冷烫伤。
3、操作人员应经过专业培训，熟悉设备操作规程。
禁止未经培训人员擅自操作设备。
4、设备操作过程中应遵守安全规则，禁止超载使用贮槽，避免出现设备破裂的情况。
三、设备检查与维护1、定期对贮槽进行检查，确保设备完好无损。
如有异常现象，应及时联系专业人员进行检修。
2、贮槽外壳应保持清洁干燥，定期检查是否有漏气现象并及时处理。
3、设备的控制系统应定期检查，确保故障报警系统正常运行。
4、贮槽的液位测量设备应定期校验，确保测量的准确性和可靠性。
四、应急处置与安全预案1、在发生贮槽泄漏或其他紧急情况时，应立即采取应急措施。
如发现液体泄漏，应立即通知相关人员撤离，确保人员安全。
2、在使用贮槽过程中，应建立健全的安全预案，明确各类紧急情况的处理方法和责任分工。
3、贮槽周围应设置相应的应急设备，如灭火器、急救箱等，以备不时之需。
五、使用注意事项1、在高温环境中使用低温液体贮槽时，应增加设备防护措施，如增加绝缘层、隔热层等，避免设备产生异常。
2、禁止在贮槽周围堆放杂物、易燃物品，确保周围环境清洁整齐。
3、设备停用时，应及时关闭液体进、出阀门，排空设备内残余液体，做好防止贮槽内部结冰的措施。
大型低温液体贮槽操作规程
大型低温液体贮槽操作规程1. 引言本文档旨在规范大型低温液体贮槽的操作流程和安全注意事项，以确保操作人员的人身安全和贮槽的正常运行。
2. 贮槽介绍大型低温液体贮槽是用于储存液体氮、液氧、液氩等低温液体的设备。
这些液体的储存温度通常低于-130°C，因此在操作过程中需要特别注意安全事项。
3. 操作准备在开始操作之前，操作人员应进行以下准备工作：•确保操作人员已经接受过液氮安全操作培训，并掌握液体低温贮槽的基本原理和操作流程。
•确保操作人员佩戴个人防护装备，包括保护眼睛的护目镜、耐寒手套、防护服等。
•确保液氮贮槽的安全阀和泄压装置正常工作，并进行必要的检查和维护。
4. 操作步骤4.1 开启贮槽•在操作人员确认贮槽周围没有可燃物和易燃材料后，插入贮槽钥匙，顺时针旋转钥匙解开贮槽上的锁。
•在安全阀上打开气阀，释放贮槽内的压力，并确保压力已完全释放后再打开贮槽门。
4.2 操作贮槽•打开贮槽门后，操作人员应佩戴绝缘手套，用专用工具提取所需液体，避免直接接触液氮。
•操作时，要保证贮槽门不要长时间敞开，以免温度过快上升，导致液体过量蒸发。
•当贮槽内液位较低时，应及时补充液体并确保贮槽门紧闭。
4.3 结束操作•当操作结束时，关闭贮槽门，并确认已紧闭。
•扭紧贮槽安全阀上的气阀。
•回收使用过的液氮容器，并进行正确的处理和存放。
5. 安全注意事项•液氮具有极低的温度，操作人员应避免直接接触液氮，以免造成冻伤。
•在操作过程中，应注意贮槽周围的通风情况，确保工作场所空气流通。
•液氮遇水会瞬间蒸发并产生大量的气体，在操作过程中应注意防止产生大量气体，以免造成爆炸的危险。
•避免将液氮漏入密闭的容器中，以免因蒸发造成容器破裂的危险。
6. 应急措施•在发生贮槽泄露或温度异常升高的情况下，应立即报告相关部门，切勿进行个人随意处理。
•在可能的情况下，及时撤离危险区域，并根据实际情况启动应急预案。
7. 结论贮槽操作是一个高风险的工作环节，操作人员必须严格遵守操作规程和安全注意事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“-”指外压 “-”指外压
0℃,0.1MPa 下 安全阀整定值
3
结构简介与贮槽特点
C412AA.000SM
共 14 页 第 4 页
3.1 结构简介 贮槽为双层圆筒形结构，内筒及其配管均用奥氏体不锈钢制造，外筒 Q235-B 制造，夹层充满珠光砂，并抽真空，确保长贮槽的真空寿命。 贮槽设置有供操作的各种阀门，其阀门布置于贮槽底部周围。 贮槽设置有压力表，液面计，供观察槽内压力、液面之用。 3.2 贮槽特点 3.2.1 结构紧凑，占地面积小。 3.2.2 贮槽增压器组成封闭系统，在不外加任何能源的情况下即可向外供应液 体或气体，保证了排出液体或气体的纯度。 3.2.3 贮槽设置有供槽车充液的接头，可向汽化器、槽车送液。 3.2.4 贮槽的绝热材料珠光砂和都经过特殊处理，使贮槽具有较长的真空寿命， 同时贮槽设有金属热偶规管，需要时即可测量夹层真空度。 3.2.5 贮槽设置有供装置进液的 ce 接口，（见 C412AA.000GH）可上（V7 阀） 下（V3）阀进液；贮槽设置有气体回收口 g。 3.2.6 贮槽阀门布置于底部周围，便于操作与维修。 4 操作与维护 4.1 操作 4.1.1 准备工作 贮槽在投入使用前应进行气密性试验，吹除处理及阀门仪表的检验。 4.1.1.1 气密性试验 贮槽完成安装，或者内筒恢复常温后，在充入低温液体前应进行系统 气密性试验，试验压力为贮槽的最高工作压力，试验用气为无油干燥 空气或干氮气，试验时间不得小于 4 小时。
2
技术特性 贮槽的技术性能参数见表 2.1
C412AA.000SM
共 14 页 第 3 页
表 2.1 贮槽主要性能参数 产品代号 单位 产品型号 内容器 工作压力 外容器 内容器 设计压力 外容器 MPa 气压试验压力 气密性试 内容器 验压力 外容器 系统气密性试验压力 有效容积 m3 几何容积 空重 kg 重量 满重 (LAr) 设计温度 ℃ （内容器/外容器） % 充满率 焊接接头系数 （内容器/外容器） mm 腐蚀裕量 （内容器/外容器） 材质 （内容器/外容器） 容器类别 贮存介质 m3/h 额定排液（气）量 安全阀开启压力 MPa C412AA.000 CFL-50/0.2 型 0.2 -0.1 0.35 -0.1 0.67 0.35 0.2 (内容器同时持压 0.1MPa) 0.2 50 52.63 17950 88450 -196/50 95 1.0/0.85 0/0.5 0Cr18Ni9/Q235-B 三类 LN2、LO2、LAr 4000 0.35 备注
CFL-50/0.2 型低温液体贮槽
使用说明书
C412AA.000SM 版号：0
南阳杜尔气体装备有限公司
2015 年 12 月
使用说明书
四川空分设备(集团) 有限责任公司
目 次
C412AA.000SM
代替 共 14 页 第 1 页
CFL-50/0.2 型 低温液体贮槽
1 2 3 3.1 3.2
前言 技术特性 结构简介与贮槽特点 结构简介 贮槽特点
4.1.1.3
阀门仪表的检查 在充入低温液体前，必须认真检查阀门是否处于正确的启闭状态， 仪表指示是否正确，否则应予以调整。
4.1.2
充液 分首次充液和补充充液。
4.1.2.1
首次充液（指内筒处于热状态的充灌），其步骤如下：（由空分装 置进液时）
a）联接空分装置的进液口（ce 法兰接口）。 b）打开 E1 及 MV 阀，并启动液面计（全开 L1，L3 阀，关闭 L2 阀）； c）打开 V7，由上部进液，此时由于内筒处于热状态。V7 阀开度要小， 使管路和内筒逐渐冷却至所充低温液体的温度。待 E1 稳定排气时， 槽内已有液体时（液位计指示），可由 V3 阀从下部进液，关闭 V7。 e）当 MV 阀（已先开启）喷出液体时，说明已充满液体，应立即关闭 V3，停止充液。 4.1.2.2 补充充液（指内筒已有低温液体冷态下的充液）。 补充充液程序与首次充液基本相同，所不同的是，内筒已有低温液 体，不需要冷却内筒，因此可直接由 V3 阀进液。 另外，从压力角度看，还可分为无压充液和带压充液。 无压充液——在充液过程中，E1 始终开启，使内筒和大气相通。 带压充液——充液过程中，E1 阀关闭，槽内压力高于大气压力，带 压充液时，内筒压力不得高于该槽的最高工作压力。
编 校 标记 处数 签名 日 期 变更文件号 标
制 对 审
审 批
核 准 容器公司
编制单位
C412AA.000SM
共 14 页 第 2 页
1 前言
低温液体贮运设备广泛地应用于工业、农业、国防和科学研究等国民经济 的各个部门，而高纯低温液体贮运设备主要用于电子工业等。低温液体贮 运设备的应用日益广泛，主要原因在于它与传统的钢瓶气相比，具有运输 方便经济、节省能源、安全可靠、保证纯度，适应性大等优点，我国的低 温液体贮运设备正向高质量、多品种、大容量的方向发展。 我厂的低温贮运设备经过多年的研究、制造，加之同日本、德国、法国、 美国等国家之间的合作交流，以及各国专家来厂指导，使我厂贮运设备的 设计，制造水平迅速提高，能更好地满足现代化建设的需要。 我厂具有一、二、三类压力容器的设计许可证和制造许可证。 我厂拥有美国 ASME 授权的 U、U2 类压力容器的设计、制造资格。 我厂拥有一整套完善的质量保证体系， 并且通过了 ISO9001 质保体系认证。 设备的操作者及管理人员必须认真阅读本使用说明书，了解工作介质的特 性，熟悉设备的使用特点、操作维护方法及安全注意事项，这样才能更好 地为您服务，帮助你单位取得最大的经济效益。
4 操作与维护 4.1 操作 4.2 维护 4.3 贮槽的停用及重新启用 5 运输与安装 5.1 运输 5.2 安装 6 安全要求及注意事项 6.1 安全要求 6.2 注意事项 7 7.1 7.2 7.3 交货范围、验收规则及“三包”范围 交货范围 验收规则 三包范围
8 附录 贮槽流程图及液位曲线对照图
C412AA.000SM
共 14 页 第 5 页
4.1.1.2
吹除置换处理 气密性试验合格后，需用干燥无油的空气或干氮应不高于-40℃。注 意吹除时，凡有外接管口都应排气，以清除管阀中的机械杂质及潮 湿空气。 系统在用干燥空气或干燥氮气吹除之后，还应用贮存介质的产品气 体吹除，直至排出气体纯度达到要求为止。
