高低温试验箱使用说明书

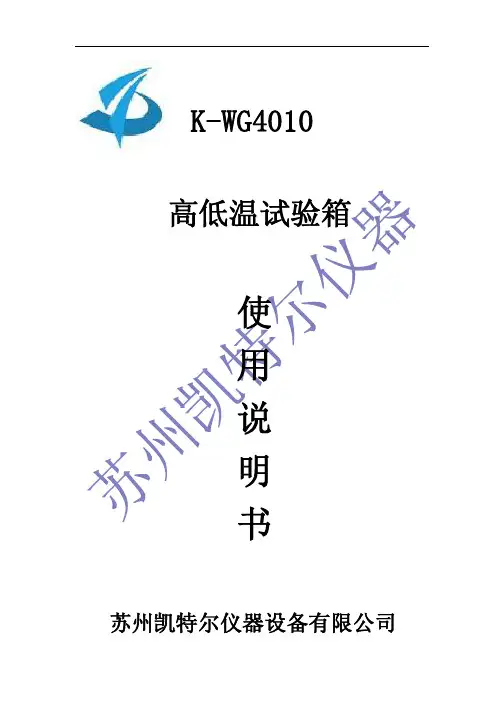

凯特尔仪器设备有限公司 K-WG4010 高低温试验箱 使用说明书
K-WG4010高低温试验箱使用说明书苏州凯特尔仪器设备有限公司一、产品概述1、本设备是模拟高低温环境，广泛用于确定电工、电子、线缆、橡塑产品对高低温环境的适应性（特别是产品的电气性能和机械性能的变化情况），也可用于检查试样耐受某些腐蚀的能力。
2、设备相关标准： GB10592-89GB/T5170.2-1996GB2423.1—89GB2423.2—89UL标准二、技术参数1、型号：K-WG40102、工作室尺寸（mm）：500×500*6003、温度范围：-60℃--150℃4、温度波动度：±0.5℃5、温度均匀度：±2℃6、降温速度：每分钟0.7-1℃7、定时范围：1-999.9（H、M、S）8、设备电源：AC 220V/50HZ9、总功率：4KW三、产品使用条件1、环境温度：10—27℃；2、相对湿度：不大于85%R.H3、大气压：86--106Mpa4、周围无强烈振动；5、无阳光直接照射或其他热源直接辐射；6、周围无强烈气流。
当周围空气强制流动时，气流不应直接吹到箱体上；7、周围无强电磁场影响；8、周围无高浓度粉尘及腐蚀性物质。
9、为保证设备的正常运转和操作的方便，除保持设备水平安放外，设备与墙壁或器物之间应预留一定的空间。
如下图：四、产品结构1、独特的平衡调温方式，使设备具有稳定平衡的加热能力，可进行高精确、高稳定的恒温控制。
2、工作室采用优质不锈钢板材，试样搁架亦采用不锈钢材制成，耐腐蚀，易于清洗。
3、设有测试电源引入孔，方便试样的通电测试。
4、设备温控部分，采用进口智能温控仪，PID自调协，高精度、高稳定性，确保设备精确控制。
5、设备具有超温保护，声讯提示和定时功能，在定时结束或报警时，自动切断电源使设备停止运行，确保设备和人身的安全。
6、设备密封条采用硅胶材料，具有韧性好，高温环境下，不易变形、发粘等特点。
7、箱体采用静电喷塑，色调均匀，美观大方。

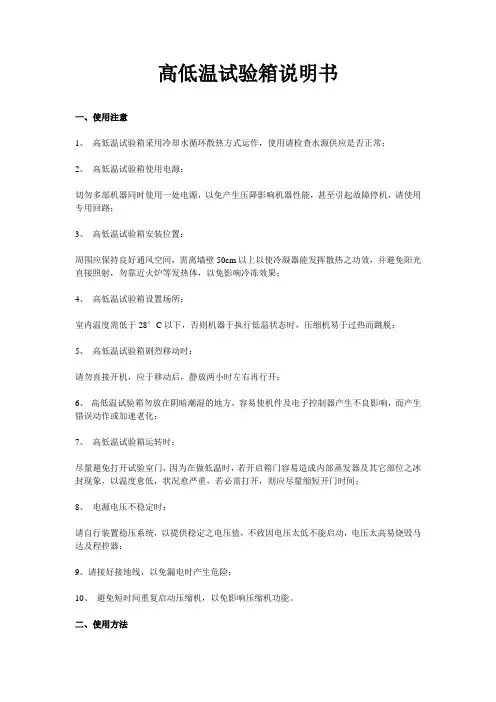

高低温试验箱说明书
高低温试验箱说明书一、使用注意1、高低温试验箱采用冷却水循环散热方式运作，使用请检查水源供应是否正常；2、高低温试验箱使用电源：切勿多部机器同时使用一处电源，以免产生压降影响机器性能，甚至引起故障停机，请使用专用回路；3、高低温试验箱安装位置：周围应保持良好通风空间，需离墙壁50cm以上以使冷凝器能发挥散热之功效，并避免阳光直接照射，勿靠近火炉等发热体，以免影响冷冻效果；4、高低温试验箱设置场所：室内温度需低于28°C以下，否则机器于执行低温状态时，压缩机易于过热而跳脱；5、高低温试验箱剧烈移动时：请勿直接开机，应于移动后，静放两小时左右再行开；6、高低温试验箱勿放在阴暗潮湿的地方，容易使机件及电子控制器产生不良影响，而产生错误动作或加速老化；7、高低温试验箱运转时：尽量避免打开试验室门，因为在做低温时，若开启箱门容易造成内部蒸发器及其它部位之冰封现象，以温度愈低，状况愈严重，若必需打开，则应尽量缩短开门时间；8、电源电压不稳定时：请自行装置稳压系统，以提供稳定之电压值，不致因电压太低不能启动，电压太高易烧毁马达及程控器；9、请接好接地线，以免漏电时产生危险；10、避免短时间重复启动压缩机，以免影响压缩机功能。
二、使用方法（一）高温试验1、打开总电源开关；2、将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门；3、打开温度控制仪，按规定的要求设定温度；4、按运转按钮；5、做完高温试验后，再次按下运转按钮，则高低温箱停止工作，待自然降温0.5h～1h后，取出样件；6、取出的样件放置空气中，自然冷却1h～2h后，观察样件表面变化情况，并记录在【高低温试验报告】中；7、在试验过程中，如需观察样件状态时，打开试验箱照明灯开关即可，但不能长时间按下。
（二）低温试验注：做完高温试验后，必须自然降温0.5h～1h后，再做制冷试验1、打开总电源开关；2、将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门；3、按温度控制开关打开温度控制仪，按上述操作温度控制仪方法按规定的要求设定温度；4、按运转按钮，低温试验开始；5、完成低温运行后，按停止按钮，待自然降温0.5h～1h后，取出样件；6、把取出的样件放置空气中1h～2h后，观察样件表面的变化情况，根据试验要求填写【高低温试验报废】。

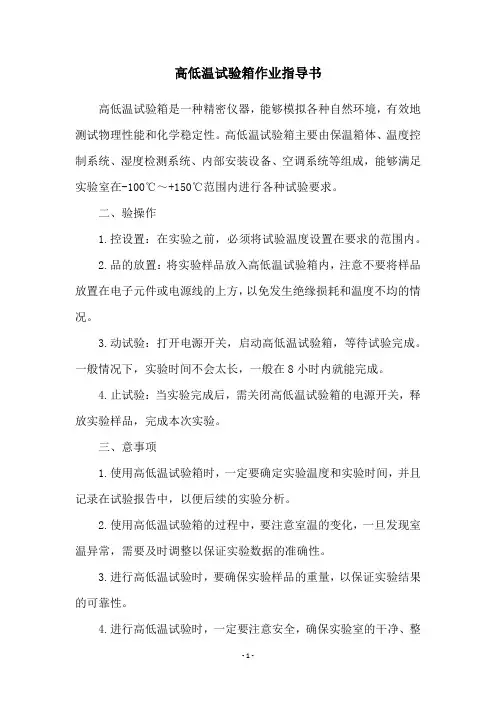

高低温试验箱作业指导书
高低温试验箱作业指导书高低温试验箱是一种精密仪器，能够模拟各种自然环境，有效地测试物理性能和化学稳定性。
高低温试验箱主要由保温箱体、温度控制系统、湿度检测系统、内部安装设备、空调系统等组成，能够满足实验室在-100℃～+150℃范围内进行各种试验要求。
二、验操作1.控设置：在实验之前，必须将试验温度设置在要求的范围内。
2.品的放置：将实验样品放入高低温试验箱内，注意不要将样品放置在电子元件或电源线的上方，以免发生绝缘损耗和温度不均的情况。
3.动试验：打开电源开关，启动高低温试验箱，等待试验完成。
一般情况下，实验时间不会太长，一般在8小时内就能完成。
4.止试验：当实验完成后，需关闭高低温试验箱的电源开关，释放实验样品，完成本次实验。
三、意事项1.使用高低温试验箱时，一定要确定实验温度和实验时间，并且记录在试验报告中，以便后续的实验分析。
2.使用高低温试验箱的过程中，要注意室温的变化，一旦发现室温异常，需要及时调整以保证实验数据的准确性。
3.进行高低温试验时，要确保实验样品的重量，以保证实验结果的可靠性。
4.进行高低温试验时，一定要注意安全，确保实验室的干净、整洁，以免发生意外情况。
四、实验结果分析1.度测量：在实验结束时，需要检测高低温试验箱的温度，并将结果与实验前设置的温度比较，以确定温度是否稳定。
2.验样品测试：实验完成后，需对实验样品进行性能测试和安全性测试，以确定高低温试验箱的实验结果是否符合要求。
3.果记录：经过上述步骤，可以得出实验结果，实验结果一定要记录在试验报告中，以供今后参考。
五、总结高低温试验箱主要用于测试物质的物理性能和化学稳定性，准确地表征产品在特定环境条件下的性能，是工业生产中很重要的实验仪器。
本文主要介绍了高低温试验箱的基本操作流程、注意事项和实验结果分析，以便更好地理解高低温试验箱，更好地利用高低温试验箱。

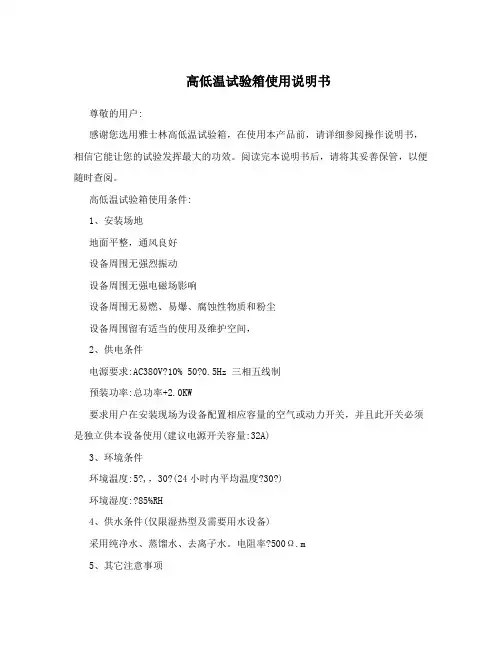

高低温试验箱使用说明书
高低温试验箱使用说明书尊敬的用户:感谢您选用雅士林高低温试验箱，在使用本产品前，请详细参阅操作说明书，相信它能让您的试验发挥最大的功效。
阅读完本说明书后，请将其妥善保管，以便随时查阅。
高低温试验箱使用条件:1、安装场地地面平整，通风良好设备周围无强烈振动设备周围无强电磁场影响设备周围无易燃、易爆、腐蚀性物质和粉尘设备周围留有适当的使用及维护空间，2、供电条件电源要求:AC380V?10% 50?0.5Hz 三相五线制预装功率:总功率+2.0KW要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用(建议电源开关容量:32A)3、环境条件环境温度:5?,，30?(24小时内平均温度?30?)环境湿度:?85%RH4、供水条件(仅限湿热型及需要用水设备)采用纯净水、蒸馏水、去离子水。
电阻率?500Ω.m5、其它注意事项试验过程中打开试验箱的门，会造成箱内的温、湿度波动;在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽，可能会造成制冷系统换热器结冰而无法正常工作高低试验箱用途该产品用于高、低温的可靠性试验。
对电子电工、汽车摩托、航空航天、橡胶、塑胶、金属、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温变化的情况下，检验其各项性能指标。
高低温试验箱参照标准GB/T 2423.1-2008试验A《低温试验方法》;GB/T 2423.2-2008试验B《高温试验方法》;以及其它相关标准的要求，可进行各种高低温环境试验【雅士林品牌】高低温试验箱规格型号型号规格工作室尺寸mm 外形尺寸mm 温度范围GDW-100 1150×1050×1750 A:-20?,150? 450×450×500GDW-225 500×600×750 1200×1100×1900 B:-40?,150?C:-60?,150? GDW-500 700×800×900 1450×1400×2150D:-80?,150? GDW-800 800×1000×1000 1500×1550×2200GDW-010 1000×1000×1000 1720×1580×2280高低温试验箱技术参数温度均匀度:?2? (空载时)温度波动度:?0.5? (空载时)升温速率:1.0?,3.0?/min降温速率:0.7?,1.0?/min时间设定范围:1,9999 小时高低温试验箱箱体结构设备外壳采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观;内胆材质为SUS304优质不锈钢板;保温材质为高密度玻璃纤维棉(厚度100mm)，使室内温度不会传导到设备外部，确保箱内温度平衡稳定;箱门合理的位置设置一个透明窗口，用以观测室内试样的变化。

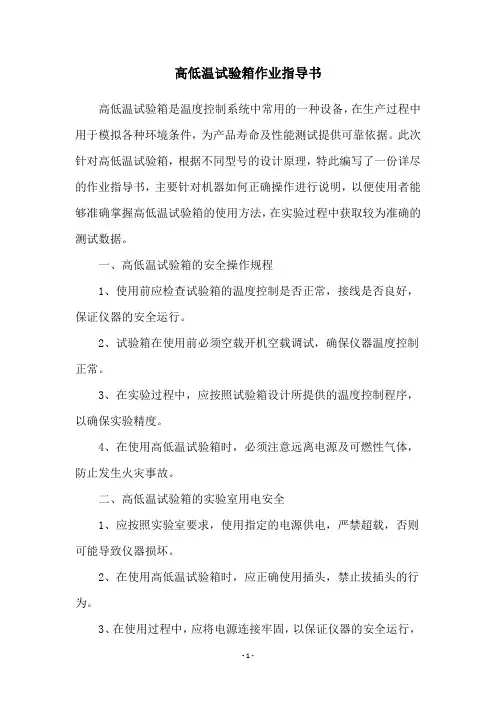

高低温试验箱作业指导书
高低温试验箱作业指导书高低温试验箱是温度控制系统中常用的一种设备，在生产过程中用于模拟各种环境条件，为产品寿命及性能测试提供可靠依据。
此次针对高低温试验箱，根据不同型号的设计原理，特此编写了一份详尽的作业指导书，主要针对机器如何正确操作进行说明，以便使用者能够准确掌握高低温试验箱的使用方法，在实验过程中获取较为准确的测试数据。
一、高低温试验箱的安全操作规程1、使用前应检查试验箱的温度控制是否正常，接线是否良好，保证仪器的安全运行。
2、试验箱在使用前必须空载开机空载调试，确保仪器温度控制正常。
3、在实验过程中，应按照试验箱设计所提供的温度控制程序，以确保实验精度。
4、在使用高低温试验箱时，必须注意远离电源及可燃性气体，防止发生火灾事故。
二、高低温试验箱的实验室用电安全1、应按照实验室要求，使用指定的电源供电，严禁超载，否则可能导致仪器损坏。
2、在使用高低温试验箱时，应正确使用插头，禁止拔插头的行为。
3、在使用过程中，应将电源连接牢固，以保证仪器的安全运行，并及时维护检修，减少电源故障现象。
三、高低温试验箱实验过程中的特殊操作1、如果需要改变温度范围，应先停机，再打开电源，进行设定。
2、当高低温试验箱突然断电时，应先将电源接回原处，再重新开机。
3、如果实验结束，应先停机，再将仪器进行清洁，并安全关闭电源。
四、高低温试验箱实验报告的书写格式1、报告的内容应包括：实验内容，实验过程及其结果，报告的结论等。
2、尽量使用简洁明了的文字，以使报告内容更加易懂。
3、报告应尽量简洁，注意书写格式，保证所有数据均有正确标号及相应说明。
4、结论部分，应当根据实验结果进行准确总结，以便使用者能够重现实验过程。
本指导书提供了关于高低温试验箱的使用及实验报告书写方式，将有助于使用者正确操作高低温试验箱，提高实验的准确性，并最大程度地保证实验安全。
经过一系列设计和实验，高低温试验箱得以应用于多个行业，并获得了较为广泛的认可度，作为一种实验设备之一，具有重要的意义，今后将继续保持高效、安全的作用，以支持各行业的发展。
北京高低温试验箱使用说明书
高低温试验箱结构及五大系统高低温试验箱具有较宽的温度控制范围，其性能指标均达到国家标准GB10592-89高低温试验箱技术条件，适用于按GB2423.1、GB2423.2《电工电子产品环境试验试验A：低温试验方法，试验B：高温试验方法》对产品进行低温、高温试验及恒定温热试验。
产品符合GB2423.1、GB2423.2、GJB150.3、GJB150.4、IEC、MIL标准。
高低温试验箱结构;(1) 试验箱箱体为整体结构形式，制冷系统位于箱体后下部，控制系统位于试验箱的上部。
(2)工作室一端的风道夹层内，分布加热器、制冷蒸发器、风叶等装置；试验箱左侧设有Ф50电缆孔，试验箱为单开门(不锈钢嵌入式门拉手)(3)采用双层耐高温抗老化硅橡胶密封，可有效保证试验箱温度的流失(4)箱门上设有观察窗、防霜装置及可开关控制的照明灯。
观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜。
照明灯采用进口品牌飞利浦灯管，可有效的全方位观察工作室内的试验变化。
高低温试验箱五大系统一、控制系统:1.采用多款进口控制器，用户可以根据自身要求进行选择。
（1）韩国进口TIME880彩色触摸屏可程式温湿度控制器，中英文切换界面，操作简单。
（2）原装进口韩国TIME300数显薄膜按键数据输入温湿度控制器，英文显示界面。
（3）进口日本“OYO”数显触摸按键温湿度控制仪，PID高精度控制，杜绝长期运行不稳定现象。
2.资料及试验条件输入后，控制器具有锁定功能，避免人为触摸而改变温度值。
3.高低温试验箱控制器具有P.I.D自动演算的功能，可将温度变化条件立即修正，使温度控制更为精确稳定。
4.可选配打印机，能打印记录设定参数和扫描出温湿度变化曲线。
4~200mA标准信号。
5.传感器采用铂金电阻PT100Ω/MV。
6.具有RS-232通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。
二、制冷、加热及风路循环系统:1.制冷系统：选用全封闭法国泰康（或半封闭德国谷轮）压缩机。
高低温试验箱说明书
高低温试验箱说明书一、产品规格型号:KHG-100 内型尺寸:D×W×H 450×450×500型号: KHG-225 内型尺寸:D×W×H 500×600×750型号: KHG-500 内型尺寸:D×W×H 800×700×900型号: KHG-010 内型尺寸:D×W×H 1000×1000×1000型号: KHG-013 内型尺寸: D×W×H 1000×1000×1300二、技术指标：1、温度范围：-20℃～150℃、-40℃～150℃、-60℃～150℃、-70℃～150℃2、温度均匀度：≤±2℃（空载时）3、温度波动度：±0.5℃（空载时）4、温度偏差:≤±2℃5、降温速率：0.7～1.2℃/min6、升温速度：1.0～3.0℃/min7、时间设定范围：0～999 小时8、噪音：＜65dB三、结构简介：1、外胆均采用优质（t=1mm）A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观。
2、内胆采用进口高级不锈钢（SUS304）镜面板。
3、保温材质:高密度玻璃纤维棉.保温厚度为100mm4、温湿度循环系统:采用特制空调型低噪音长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环。
5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭6、采用无反作用门把手，操作更容易7、机器底部采用高品质可固定式PU活动轮.8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜（清楚观察试验过程）9、测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数须增加需指示)四、加热系统1、采用远红外镍合金高速加温（2KW×2）电加热器2、高温完全独立系统，不影响低温试验、高温试验及交变湿热3、温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益五、电路控制系统1、进口数显触摸按键，PID微电脑SSR温度控制器（日本RKC仪表）；2、精度：0.1℃(显示范围)3、解析度：±0.1℃；4、感温传感器：PT100铂金电阻测温体；5、控制方式：热平衡调温调湿方式；所有电器均采用（施耐德）系列产品6、温度控制采用P . I . D＋S.S.R系统同频道协调控制7、具有自动演算的功能，可将温度变化条件立即修正，使温湿度控制更为精确稳定8、控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示9、具有RS-232或RS-485远程通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能10、控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏（使其寿命更长久）11、本试验箱回风口具有自动除霜装置（这样才能使试验时产生的水蒸气不会聚集在制冷蒸发器上，产生冰堵现象）六、制冷系统控制1、压缩机：全封闭法国泰康1.5HP×2×1组2、制冷方式：复叠式制冷3、冷凝方式：强制风冷冷却4、制冷剂：R404A、R23（环保型）5、系统管路均作通气加压48H捡漏测试.6、加温、降温系统完全独立7、内螺旋式冷媒铜管8、斜率式蒸发器9、干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件10、除湿系统：采用蒸发器盘管露点温度层流接触除湿方式11、降温时启动R404A 、R23，除湿时只启动R404A（节能降耗）七、保护系统1、风机过热保护2、整体设备欠相/逆相保护3、制冷系统过载保护4、制冷系统超压保护5、整体设备定时6、水泵过热，过流保护7、其它还有漏电、缺水、运行指示，故障报警后自动停机等保护。
高低温交变湿热试验箱操作说明书
高低温交变湿热试验箱操作说明书高低温交变湿热试验箱使用XXX说XXX书环科仪器前言感谢您购买本公司高性能的高低温交变湿热试验箱。
为使您从速掌握本试验箱的正确操作方法，本说明书中详细叙述了安装方法、使用方法、日常维护保养，请充分利用本说明书，谨记注意事项，避免因人为操作不当造成故障，以更久地保持本试验箱的性能。
开机前，请务必阅读本说明书的有关内容。
本公司各类产品均经过严格的品质检验才出厂，您可放心使用，若发现任何困难或问题，请与本公司联系。
环科仪器35℃湿度（%RH）11 2 3 4 5 6温度（℃）78859155%45%38%98%环科仪器一、使用注意事项1、于操作当中，除非有绝对需要，请不要打开箱门，否则可能导致以下不良后果：⑴.高温湿气冲出箱外，非常危险。
⑵.箱门外仍保持高温，易造成烫伤。
⑶.高温空气可能触发火灾报警，产生误动作。
2、请注意本机确实安全接地，以免产生静电感应。
3、避免在3分钟内连续开闭设备。
4、假如箱内放置发热试料时，试料电源掌握请使用外加电源，不要直接使用本电机源。
5、电路断路器，超温保护器，供给本机测试品以及操作者的平安保护，故请定期检查。
6、绝对禁止实验爆炸性、可燃性及高侵蚀性物质。
7、请祥阅本机说明书后方可操作本机。
环科仪器二、操作须知本实验箱绝对不克不及用于对下列物体或含有这些物体的实验：（一）、爆炸物：1、硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙二醇三硝酸酯）、硝化纤维素及其它爆炸性的硝酸酯类。
2、三硝基苯、三硝基甲苯、三硝基苯酚（苦味酸）及别的爆炸性的硝基化合物。
3、过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。
（二）、可燃物：1、自燃物：金属：“锂”、“钾”、“钠”、黄磷、硫化磷、红磷。
赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。
2、氧化物性质类：（1）氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。
（2）过氧酸钾、过氧酸钠、过氧酸锭以及其它的过氧酸盐类。
小型高低温试验箱操作说明书
小型高低温箱操作说明书：使用注意事项1、于操作当中，除非有绝对必要，请不要打开箱门，否则可能导致下列不良的后果：高温冲出箱外……十分危险！箱门内侧仍然保持高温，造成烫伤。
高温空气可能触发火灾警报，产生误动作。
2、请注意本机必须安全确实接地，以免产生静电感应。
3、避免于三分钟内关闭再开启冷冻机组。
4、如果箱内放置发热试料时，试料电源控制请使用外加电源，不要直接使用本机电源。
5、绝对禁止试验爆炸性、可燃性及高腐蚀性物质。
6、请详阅说明书后，方可操作本机。
安装场所安装位置应考虑本机的散热率及平常容易检查维护之场所：1、本机与墙壁及其它任何机器之间最少应有60公分以上的距离，如下图所示：俯视图正视图2、设置平坦无振动之地面。
（请用水平仪检查）3、选择通风良好且勿受阳光直接照射之场所。
4、本机应远离热源及易燃、易爆物质。
5、供电线路及供排水管路，应尽可能缩短。
6、请选择尘埃湿气较少且通风良好之地点安装，如置于通风不良之室内，或室温35℃以上之环境使用时，其可能会发生降温速度变慢或无法达到低温之所需温度。
电气安装请依下述方法配电，注意电源容量，切莫多部机器同时使用一处电源，以免产生压降，影响机器性能，甚至引起故障停机，请使用专用回路。
1、依照规格表中之电源配线电压为：√1￠2W220V 50Hz3￠3W200V 60Hz3￠3W380V3￠4W380V2、适用电线线径为：（电缆线长度10M以内）√2.0 ～ 2.5mm²8.0 ～10.0mm²3.5 ～4.0mm²14 ～16mm²5.5 ～6.0mm²22 ～25mm²3、□电缆线连接电源时，单相配电时白色为一测接地线（grounder），红黑色为电源。
□三相配电时如图所示：4、电源电压之变动，请勿超过额定电压的±5％。
（最大容许电压为额定电压±10％）5、若为三相电源，请注意欠相保护。
高低温试验箱设备操作说明书
1)在目錄畫面顯示下按『管理設定』鍵﹐設置管理方式﹔
2)在管理設定選擇畫面上按『定時設定』鍵﹔
3)按『啟動設定』鍵﹐進入定時啟動編輯畫面﹔
核准
審核
制作
日期
設備名稱
高低溫試驗箱
設備功能
老化試驗
文件編號
設備型號
MC-711
廠 商
版 本
A0
4)定時啟動的編輯﹕可設定啟動模式﹑運行模式﹑時間﹑日期﹑星期﹐設好后按『儲存』即可﹔
B.定值設定﹕
在目錄畫面顯示狀態下﹐按『定值設定』鍵﹐接著將顯示溫度值輸入畫面﹐然后按數字鍵輸入設定值﹐設定完整后﹐按『開關0』即可﹐如想反回請按『目錄』鍵就可完成。
C.程序設定﹕
按『程序設定』鍵﹐將彈出程序一覽表
1) 按『編輯』鍵﹐選中功能鍵顯示紅色﹐被選中的程序組顯示紅色﹔
2) 選擇要進行編輯或修改的程序號(為數字)﹐進入程序編輯畫面﹔
日期
c.溫度上﹑下限偏差值設定在5℃以上﹐如箱內溫度過高或過低于設定偏差值﹐設備自動報警停止加熱﹐溫度恢復正常后﹐報警自動解除﹐加熱正常輸出。
如果上述資料設定完整后﹐按目錄主畫面的『停止中』鍵﹐將彈出『執行』與『不執行』兩鍵﹐按『執行』鍵這時試驗箱開始正常運行工作。
3﹑關機﹕
按主畫面的『停止中』鍵后再按『不執行』鍵﹐使機器停止運作﹐最后按下電源開關『OFF』后關機。
設備名稱
高低溫試驗箱
設備功能
老化試驗
廠 商
版 本
A0
一﹑操作步驟﹕
1﹑開機﹕打開試驗箱背面的電源開關『ON』控制面板中的電腦顯示屏出現主畫面﹐機器開啟。
2﹑控制面板操作﹕
A.監控信息﹕
在目錄畫面顯示狀態下﹐按『監控信息』顯示屏將出現箱內設定溫度值和實際值﹐接著按顯示屏下方的『記錄曲線』將彈出濕度曲線表﹐按『放大』鍵將顯示大范圍曲線﹐按『縮小』則相反﹐按『←』向前移動屏幕內容﹐『→』則相反﹐按『返回』鍵將恢復到主畫面。
勤卓可程式高低温湿热试验箱 说明书
【前言】感谢您购买本公司可程式高低温湿热试验箱！可程式高低温湿热试验箱又称可程式恒温恒湿试验箱，其可靠度、精确度和稳定度及为重要。
本公司生产之可程式恒温恒湿试验箱是以用户满意为宗旨，以产品质优耐用为目的，积累多年丰富生产制造经验，广泛吸收用户意见，经多次技术改进之优良产品。
选用之零部件可靠性高，质量优良，能保证各式产品性能的可靠度、稳定度和精确度，故用户可放心使用。
除本产品外，本公司还制造生产：步入式恒温恒湿试验室、冷热冲击试验机、高低温试验机、高温老化、紫外线耐候测试设备；力学，振动，盐雾及各种非标试验装置。
并提供专业的技术咨询、及售后服务。
说明书是机器的使用指南，本手册详细说明如何安装、操作程序、保养方法与简单的故障维修及使用注意事项。
请仔细阅读本手册,并依照规定的程序操作,可使您每次皆能顺利地进行操作和使用。
请谨记注意事项可免除机器因人为操作不当而故障,正确的保养方法可延长机器寿命。
在设置运行维护、保养、检查之前，请务必详细阅读此说明书，熟记有关事项之后，方可操作和检查机器，以便正确的操作和使用延长机器寿命。
本公司各类产品均经过严格的质量检验才出厂,您可放心使用,若有任何困难或问题,请与代理商联系或直接通知本公司。
全国服务热线：400-852-1817东莞市勤卓环境测试设备有限公司目录一.产品名称二.应用产业三.产品介绍四.型号五.机器尺寸六.温湿度范围七.升降温速度八.机器精度九.温湿度控制能力范围图十.机械板金结构及材质十一.控制系统十二.加热加湿系统十三.送风循环系统十四.冷冻系统十五.配件十六.提供档案十七.使用环境十八.机器要求设备十九.机器安装场所及安装方法机器二十.电源配置及安装方法二十一.使用前注意事项二十二.运转程序二十三.运转注意事项二十四.保养注意事项及方法二十五.故障实例一、产品名称：可程式恒温恒湿试验箱二、应用产业：光电、半导体产业、电子相关零件产业、家用电器、电子礼品、文具礼品汽车零件业及计算机相关产业等。
高低温湿热试验箱操作指导书
SA-Z3-D-015
制定日期
2023/04/01
文件名称
高低温湿热试验箱操作指导书
页次
2/1
版本
A
一、温控仪面板说明及操作方法
1、仪表的设定（设定温度为35℃）
仪表面板
PV： 测量值
SV： 设定值
AT： 自整定指示
OUT： 加热输出
ALM： 超温指示
： 设定键
▲： 减小键
▼： 减小键
二、试验温度仪表的设定
d)设定试验时间，如下表
开关位置
H
M
S
延时范围
1min～99h99min
1s～99min99s
0.01s～99.99s
e)打开加湿开关（作低湿时需打开去湿开关），设备 开始运行。
例3：低温试验-20℃
a)设定温度控制器，设定温度为-20℃。
b)设定试验时间，如下表：
开关位置
H
M
S
延时范围
1min～99h99min
S
延时范围
1min～99h99min
1s～99min99s
0.01s～99.99s
d) 打开开关，设备开始进行。
例2：湿度试验温度为50℃，湿度为90%R.H
a)合上电源短路器，打开电源开关，风扇启动。
b)设定温度控制器，设定温度为+50℃。
c)设定温度控制器，设定湿度为90%R.H（即干湿度对照表所对照的光亮度）
1s～99min99s
0.01s～99.99s
c) 打开制冷开关，设备开始运行、试验时间结束，设备自动关机。ຫໍສະໝຸດ 制定：审核：批准：
按设定键1秒
连续按减小键
高低温试验箱操作指导书
6、开启计时开关，开始计时实验；
7、实验到所规定的时间后，机台会发出警报声，关闭计时开关；
8、高、低温度转换，重复2-7项步骤；如高低温都做完则开门取出被测试品自然放置，让其恢复常态；
9、开盖检查被测试品接头头部有无开裂及封尾尾部开裂现象，测试结果记录做成实验测试报告并保存。
c：按∧（上升键）或∨键（下降键）来调整所需设定值；
d：设定值输入确认无误后按SET键完成设定；
e：设定温度在5℃以下，需打开压缩机开关（COOLING）；
3、时间设定：高温实验48H或依客户要求、低温实验24H或依客户要求；
4、上述步骤完成后开门放入灌装好内容物（色水、0.3%配比的破裂剂溶液或实际内容物）的被测试产品；
5、机台搬动后需放置1H后再使用
6、如出现异常，及时关闭电源或按下紧急按钮。
四、保养项目：
1、每日机台擦拭，保持清洁；
2、保养前先关闭电源开关；
3、冷媒规格：高纯度R-404A；
4、每三个月一次用吸尘器吸出附着在散热器上的灰尘；
5、定期校验。
10、需测试其它产品重复2-9步骤。否则关闭各排气口、门及电源开关。
三、注意事项：
1、使用中不可经常ON/OFF切换压缩机开关；
2、实验设定温度在5℃以下，才需打开压缩机开关（COOLING）；
3、清洁时不可用腐蚀性较强的溶剂擦拭，以免仪器表面受损。
4、机台后方为散热空间，预留空间至少10CM以上。
更改历史
版本号
文件更改号
更改概要
修改人
批准人
01
首发行
/
/
/
发放范围
一、功能：
高低温箱操作规程作业指导书
4.2.3将电源开关打到“OFF”状态后操作完毕。
4.3.参数说明及设定：
4.3.1本机是“ESPEC”公司制造的产品，电源为3相380V，最高温度为+150℃，最低温度为-40℃。
1、目的：
1.1.为了延长高低温箱的使用寿命和正规操作，特指定本规程。
2、适用范围：
2.1.工厂内有需要做高低温实验的产品。
3Hale Waihona Puke 职责：3.1.实验员负责对高低温箱的日常保养，维护和使用。
4、操作内容
4.1.开机程序：
4.1.1 先将电源开关打到“ON”状态；
4.1.2 用手轻按显示屏左下角的“POWER”键一次，待绿灯点亮后显示屏显示主画面。
4.3.2在“Constant Setup”主菜单里面可进行高温/低温/高湿参数设定，其方法是：用手轻点触“Constant Setup”画面即可以进入“ConstantMode Setup”画面进行相应的高温/低温/高湿参数设定。
4.3.3 在“Program Setup”主菜单里面，可以进行高/低温冲击循环参数设定，其方法如下：
4.1.3 点触显示屏左下面的“OPER/STOP”键一次，显示屏将显示“OperationMode Selection”画面，然后点触“Constant Mode”画面的“START”键，再按“Yes”键等待2秒后，机器将开始运行工作。
4.2.关机程序：
4.2.1 点触显示屏左下面的“OPER/STOP”键一次，绿灯点亮后显示屏显示“OperationMode Selection”画面，然后在“Stop Operation”上点 触“STOP”键，再按“Yes”键等待2秒后，机器将停止运行工作。
高低温试验箱作业指导书
高低温试验箱作业指导书一、开机步骤：将配电柜电源打开。
打开冷却塔电源及供水开关。
（如果是风冷则不需此步骤）将试验箱的“总电源〃开关合上。
按下机器正面面板上的“电源开关”，控制系统将通电。
二、注意事项：在操作当中，除非有绝对必要，请不要打开箱门，否则可能导致下列不良的后果：1、高温气流冲出箱外，造成烫伤。
2、高温空气可能触发火灾报警，产生误动作。
3、箱门内侧仍然保持高温，造成烫伤。
4、试验箱在安装时箱体外壳必须接地，如果试验箱没有接地,一旦漏电则会非常危险。
5、避免15分钟内关闭再开启冷冻机。
6、如果箱内放置发热试品时，试品电源控制请使用外加电源,不要直接使用本机电源。
放入高温试料作低温试验时应注意：开启箱门时间要尽可能的短。
7、电路断路器和超温保护器是提供本机测试品以及操作者的安全保护，需要定期检查。
8、绝对禁止试验爆炸性，可燃性及高腐蚀性物质。
9、照明灯除必要时打开外，其余时间应关闭。
10、在做低温前，应将工作室檬干。
U D11、在垂直于主导风向的任何截面上，试验负载截面面积之和不应大于该处工作截面的三分之一。
12、本试验箱在刚开始一周内做高温时有烟雾及异味排除均属正常现象，因为试验箱在制造时，使用的钢板上面有润滑油，所以新的试验箱在刚开始使用高温时会产生油烟被烤产生的异味。
13、试验结束后不要立刻打开工作室大门，以免遭受热气流对操作人员的冲击。
如必须马上取出试验样品，必须佩带隔热手套，以免烫伤。
14、所有试样应均匀放置，试验的放置应保证工作室有效空间内。
15、在插、拔试验箱与计算机的通讯接口连接线时，必须先关闭计算机电源决不允许带电插拔。
带电插拔有可能造成仪表通讯口或电脑通讯口损坏。
16、试验工作结束，不用试验箱时，务必管带总电源开关。
17、如试验箱不配备加湿功能，阅读说明书时注意区别使用和要求上的不同。
18、本系列产品制冷方式为风冷，为单机和双机，其说明书为风冷，单、双机通用型。
阅读说明书时注意区别使用和要求上的不同。
高低温循环试验箱产品说明书
目录一、产品概述 (1)二、产品主要技术参数 (1)三、产品使用条件 (2)四、操作注意事项 (2)五、安全注意事项 (3)六、使用注意事项 (4)七、操作方法 (5)八、故障分析 (6)九、附表 (6)仪表操作说明…………………………………………………1-19前言请详细阅读本手册，并依据规定操作，可使您每次皆能顺利地操作使用。
请谨记注意事项，可免除机器因人为操作不当而产生故障，正确的保养方法可延长机器寿命。
本公司各类产品均经过严格的品管检验才可出厂，您可安心使用，若有任何困难或问题，请与代理商联系或直接通知本公司。
一、产品概述本设备是模拟大自然高低温循环变化环境，用来测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，藉以在最短时间内试验其热胀冷缩所引起的化学变化或物理伤害。
用于电子电器零部件，自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶、等行业、国防工业、航天、兵工业、BGA、PCB基板，电子芯片IC,半导体陶磁及高分子材料之物理变化或物理伤害，可确认产品的品质从精密的IC到重机械的组件的测试。
二、产品主要技术参数1、产品型号：GDJS-100C2、产品尺寸：工作室尺寸D×W×H 400×500×500mm外部尺寸D×W×H 910×1020×1630mm3、温度范围：-40℃～150℃4、湿度范围：30%～98%RH(温度在25℃～95℃)5、温度均匀度：≤±2℃（空载）6、湿度均匀度： +2～-3%R.H7、温度波动度：±0.5℃（空载）8、降温速率：0.7～1.0℃/min9、升温速率：1.0～3.0℃/min10、电源电压：AC380V±10% 50Hz 三相五线制11、功率：5.5KW三、产品使用条件1、环境温度：5～28℃（24小时内平均温度≤28℃）；2、环境湿度：不大于85%；3、大气压：86～106kPa；4、周围无强烈振动；5、无阳光直接照射或其他热源直接辐射；6、周围无强电磁场影响；7、周围无高浓度粉尘及腐蚀性物质。
高低温湿热试验箱LP-80U说明书
OH HA
14 / 39
使用说明
注意事项
1、安装定位.
机器于定位时，请依机器尺寸大小预留四周的空间距离，以便作业操作，请参考下列图表所示： 1. 寸法：
机型 D
外尺寸（W×D×H cm）
预留尺寸（A/B/C cm） 80/80/150
2. 定位：
俯视图
15 / 39
2.电源确认量测
在机器接电前，请确认机器之电源规格及电力来源之电源规格是否相符，其量测方法如下：
3 / 39
四、保养说明
定期保养表………………………………………………………………… 26 1. 设备外部和试验室内部…………………………………………………26 2. 电源线、电源开关接点…………………………………………………26 3. 冷凝器 …………………………………………………………………27 4. 储水桶 …………………………………………………………………28 5. 上、下水杯………………………………………………………………28 6. 观测视窗灯管 …………………………………………………………30
■无 ■无 ■无 □无
6 / 39
外观简介
机器正侧面
1
2
3
4 7
1 5
6
编
名称
号
1
蜂鸣器
2
控制面板
3
除霜线
4
门合叶
5
照明灯
6
视窗玻璃
7
门锁
说
明
显示设备的运转工况及报警 机器使用操作面板 玻璃除雾和门除霜用 固定箱门用 箱内照明用
用来观察实验室内部运转状况 用手拉竖杆门即可打开
7 / 39
控制面板
高低温箱使用说明
高低温箱使用说明一、操作说明：1、将被测试样置于工作室中。
2、按下电源开关，稍后仪表显示工作室温度。
3、根据试验要求设定仪表工作温度。
（1）、需要设定某一温度，按仪表上“A”或“V”键至所需温度即可。
（2）、超温保护温度设定，超温保护AL温度一般为工作温度士5℃，设定时，按SEL键，“H”灯开始闪烁，按仪表上“A”或“V”键调整温度值，再按SEL键，“L”灯开始闪烁，按仪表上“A”或“V”键调整温度值，然后按“SEL”二次，恢复正常显示。
4、若做低温试验，设定仪表工作温度后，打开制冷开关。
二、注意事项1.绝对禁止试验爆炸性，可燃性及高腐蚀性物质。
2.请注意本机必须安全确实接地，以免产生静电感应。
3.每次使用前，请擦干工作室，注意保持仪器清洁。
4.在使用高低温实验室箱的过程中，除非有绝对必要，请不要打开箱门，否则可能导致下列严重的后果。
*高温气流冲出箱外厖十分危险*箱门内侧仍然保持高温厖造成烫伤*高温空气可能触发火灾报警，产生误动作5.正确放置试验样品：试验样品的安放位置，应离开箱壁10cm以上，对多个样品应尽量放在同一平面上。
样品放置应不堵塞出风口和回风口，给温湿度传感器也应留出一定距离。
以保证试验温度的正确。
6.开机后注意温控器温度设定是否正确。
7.测试中，若有异常响声发出，应及时关机，并申请维修。
8.避免于三分钟内关闭再开启冷冻机组。
9.在做低温前，应将工作室擦干，60℃时烘干。
10.如果箱内放置发热实验品时，实验品电源控制请使用外加电源，不要直接使用本机电源。
11.对于发热试验样品的试验应注意：开启箱门的时间要尽可能的短。
12.定期检查电路断路器、、温控仪的超温保护设置功能是否正常。
13.照明灯除必要时打开外，其余时间应关闭。
14.做高温试验时，当温度超过50℃以上的情况下，切忌不可开启冷机。
15.负载条件为负载总体积应不大于工作室容积的1/5，在垂直于主导风向的任何截面上，试验负载截面面积之和应不大于该处工作截面的1/3，对于发热试验样品的试验，其体积应不大于高低温试验箱有效容积的1/10。
高低温试验箱作业指导书
定期检查设备加热系统，确保 无泄漏、堵塞、噪音等情况
定期检查设备操作面板，确保 无破损、失灵等情况
常见故障及排除方法
0
温度控制故障：检查温度传感器、
1
控制器和加热器是否正常
制冷系统故障：检查压缩机、冷
0
凝器和蒸发器是否正常
2
0
电路故障：检查电源、保险丝和
3
接线是否正常
机械故障：检查传动部件、轴承
0
0 试验前，检查试验箱是否接地，确保 1 安全。
0 试验结束后，等待试验箱温度恢复正 3 常，再打开试验箱门。
0 试验结束后，关闭试验箱电源，保持 5 试验箱清洁。
0 试验过程中，严禁打开试验箱门，避 2 免烫伤或冻伤。
0 试验过程中，如发现异常情况，应立 4 即停止试验，查明原因后再继续。
安全警示标识及说明
XXX,a click to unlimited possibilities
汇报人：XXX
目录
设备名称及型号
温度控制器：型号为 TC-100
加热器：型号为H-100
传感器：型号为S-100
空气压缩机：型号为 AC-100
加湿器：型号为H-100
高低温试验箱：型号为 HLT-1000
湿度控制器：型号为 HC-100
高低温试验箱主要由箱体、控制
1
系统、制冷系统、加热系统、温 度传感器等部分组成。
箱体采用优质钢板制成，具有良
0
好的保温性能和抗腐蚀能力。
2
0
控制系统采用微电脑控制，可设
3
定温度、时间等参数，自动控制 试验过程。
制冷系统采用压缩机制冷，可快
0
速达到低温要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高低温试验箱使用说明书
尊敬的用户：
感谢您选用巨为仪器高低温试验箱，在使用本产品前，请详细参阅操作说明书，相信它能让您的试验发挥最大的功效。
阅读完本说明书后，请将其妥善保管，以便随时查阅。
高低温试验箱使用条件:
1、安装场地
地面平整，通风良好
设备周围无强烈振动
设备周围无强电磁场影响
设备周围无易燃、易爆、腐蚀性物质和粉尘
设备周围留有适当的使用及维护空间，
2、供电条件
电源要求：AC380V±10%50±0.5Hz三相五线制
预装功率：总功率+2.0KW
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用（建议电源开关容量：32A）
3、环境条件
环境温度：5℃～＋30℃（24小时内平均温度≤30℃）
环境湿度：≤85%RH
4、供水条件（仅限湿热型及需要用水设备）
采用纯净水、蒸馏水、去离子水。
电阻率≥500Ω.m
5、其它注意事项
试验过程中打开试验箱的门，会造成箱内的温、湿度波动；在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽，可能会造成制冷系统换热器结冰而无法正常工作
高低试验箱用途
该产品用于高、低温的可靠性试验。
对电子电工、汽车摩托、航空航天、橡胶、塑胶、金属、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温变化的情况下，检验其各项性能指标。
高低温试验箱参照标准
GB/T2423.1-2008试验A《低温试验方法》；GB/T2423.2-2008试验B《高温试验方法》；以及其它相关标准的要求，可进行各种高低温环境试验
【巨为品牌】高低温试验箱规格型号
型号规格工作室尺寸mm 外形尺寸mm 温度范围JW-2005450×450×5001150×1050×1750A:-20℃～150℃B:-40℃～150℃C:-60℃～150℃D:-80℃～150℃
JW-2006500×600×7501200×1100×1900JW-2007700×800×9001450×1400×2150JW-2008800×1000×10001500×1550×2200JW-2009
1000×1000×1000
1720×1580×2280
高低温试验箱技术参数温度均匀度：±2℃（空载时）温度波动度：±0.5℃（空载时）升温速率：1.0℃～3.0℃/min 降温速率：0.7℃～1.0℃/min 时间设定范围：1～9999小时
高低温试验箱箱体结构
设备外壳采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；内胆材质为SUS304优质不锈钢板；
保温材质为高密度玻璃纤维棉(厚度100mm)，使室内温度不会传导到设备外部，确保箱内温度平衡稳定；
箱门合理的位置设置一个透明窗口，用以观测室内试样的变化。
观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜，具有透明、隔热、不易产生蒸汽结霜等优点；
搅拌系统采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强制对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定；
设备的门与箱体之间采用双层耐高低温之高张性密封条以确保测试区的密闭。
并采用无反作用门把手，操作更容易
引线测试孔(机器左侧)可外接测试电源线或信号线使用(直径50mm ，标配一个)；高低温箱控制系统
温度控制仪表采用（韩国三元）进口数显高精度集成控制器；精度：0.1℃(显示范围)；
温度传感器：PT100铂金电阻测温体；控制方式：热平衡调温方式；
温度控制采用P ·I ·D ＋S ·S ·R 系统同频道协调控制；
具有自动演算的功能，可将温度变化条件立即修正，使温度控制更为精确稳定。
高低温试验箱制冷系统
压缩机：全封闭法国泰康；制冷方式：双机复迭制冷；冷凝方式：强制风冷；
制冷剂：R404A 、R23（环保型）；
全系统管路均作通气加压48H 捡漏测试；加温、降温系统完全独立；内螺旋式冷媒铜管；
干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件。
高低温试验箱售后服务
1、安装调试：我司负责免费送货至客户指在地点,并派专业技术人员免费安装调试，培训2～5名操作员到会操作为止。
2、阳光售后服务承诺：公司产品均保修一年，终身维护。
若产品出现问题，在接到报修电话15分钟响应，48小时内由我司专业维修人员上门处理。
巨为仪器高低温试验箱畅销全国,用户逾千,高低温试验箱广泛应用于各类行业,品质可靠,高低温试验箱系列产品
高温试验箱、低温试验箱、高低温试验箱、高低温交变试验箱、高低温湿热试验箱、高低温交变湿热试验箱、高低温冲击试验箱、温度快速变化试验箱、液氮深冷低温机、高低温低气压试验机…………..
恒温恒湿试验箱盐雾试验箱进口控制器
淋雨试验装置爆破试验台多功能烤箱。
