自动售饮料机

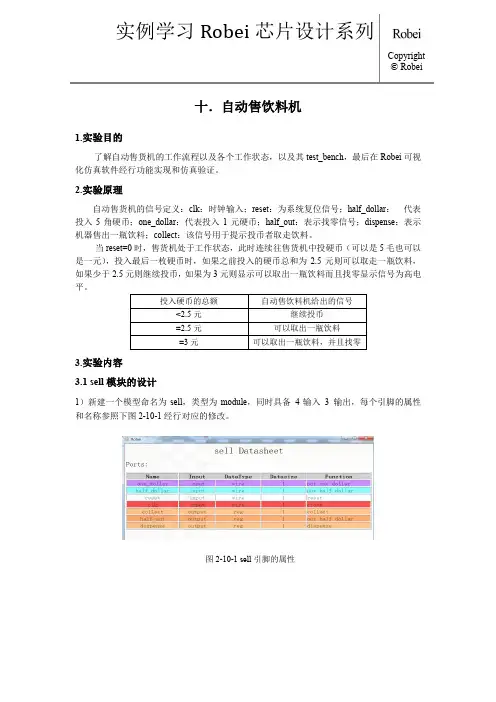

自动售饮料机设计和原理
十．自动售饮料机1.实验目的了解自动售货机的工作流程以及各个工作状态，以及其test_bench，最后在Robei可视化仿真软件经行功能实现和仿真验证。
2.实验原理自动售货机的信号定义：clk：时钟输入；reset：为系统复位信号；half_dollar：代表投入5角硬币；one_dollar：代表投入1元硬币；half_out：表示找零信号；dispense：表示机器售出一瓶饮料；collect：该信号用于提示投币者取走饮料。
当reset=0时，售货机处于工作状态，此时连续往售货机中投硬币（可以是5毛也可以是一元），投入最后一枚硬币时，如果之前投入的硬币总和为2.5元则可以取走一瓶饮料，如果少于2.5元则继续投币，如果为3元则显示可以取出一瓶饮料而且找零显示信号为高电平。
投入硬币的总额自动售饮料机给出的信号<2.5元继续投币=2.5元可以取出一瓶饮料=3元可以取出一瓶饮料，并且找零3.实验内容3.1 sell模块的设计1）新建一个模型命名为sell，类型为module，同时具备4输入3 输出，每个引脚的属性和名称参照下图2-10-1经行对应的修改。
图2-10-1 sell引脚的属性图2-10-2 sell界面图2）添加代码。
点击模型下方的Code添加代码。
代码：parameter idle=0,half=1,one=2,one_half=3,two=4;reg[2:0] D;always @(posedge clk)beginif(reset)begindispense=0; collect=0;half_out=0; D=idle;endcase(D)idle:if(half_dollar)D=half;else if(one_dollar)D=one;half:if(half_dollar)D=one;else if(one_dollar)D=one_half;one:if(half_dollar)D=one_half;else if(one_dollar)D=two;one_half:if(half_dollar)D=two;else if(one_dollar)begindispense=1;collect=1;D=idle;endtwo:if(half_dollar)begindispense=1;collect=1;D=idle;endelse if(one_dollar)begindispense=1;collect=1;half_out=1;D=idle;endendcaseend3）保存模型到一个文件夹(文件夹路径不能有空格和中文)中，运行并检查有无错误输出。
自动饮料售卖机的操作流程
自动饮料售卖机的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!自动饮料售卖机是一种方便快捷的购物设备，以下是一般的操作流程：1. 选择饮料在售货机前浏览展示的饮料种类和价格。
自动饮料机服务方案
自动饮料机服务方案饮料机是一种自动售货机，可以为用户提供各种类型的饮料选择。
在设计和开发自动饮料机服务方案时，有几个关键要素需要考虑，包括产品选择、用户体验、支付方式、维护和客户服务。
以下是一个自动饮料机服务方案的概述：1. 产品选择：自动饮料机应该提供多种不同类型的饮料，包括碳酸饮料、果汁、水和咖啡等。
同时，它还应该能够满足不同口味和健康需求的用户，提供低糖、无糖、无咖啡因等选项。
2. 用户体验：为了提供良好的用户体验，自动饮料机应该具备直观的界面设计和易于操作的按钮。
此外，它还应该有足够的照明和显示屏，以便用户能够清楚地看到他们的选择和价格。
3. 支付方式：自动饮料机应提供多种支付方式，以便用户能够选择最方便和安全的付款方式。
这可以包括现金、信用卡、移动支付、预付款卡等选项。
4. 维护：自动饮料机应具有易于维护和清洁的设计。
每个机器应该设有一个集中的维护点，以便技术人员可以定期检查和维修机器。
此外，机器还应设有报警系统，以便在出现故障或供应不足时能够及时警报运维人员。
5. 客户服务：为了提供优质的客户服务，自动饮料机应设有一个24小时客服热线，用户可以通过该热线报告故障、提出建议或投诉。
此外，机器上还应设有用户反馈按钮或二维码，用户可以直接在机器上提交反馈。
针对以上的服务方案，以下是一些可能的实施细节：1. 产品选择：根据市场需求和用户喜好，选择热门的品牌饮料供应，并定期更新饮料品种，以吸引用户并满足他们不断变化的口味需求。
2. 用户体验：选择大尺寸的显示屏和明亮的LED照明，以提供清晰的视觉效果。
按钮应该设计成反应灵敏的触摸屏，同时设有文字和图片提示，方便用户选择。
还可以考虑为用户提供定制化的饮料选择，以满足个人喜好。
3. 支付方式：除了传统的纸币和硬币接收器外，还可以考虑添加移动支付选项，如支付宝、微信支付等。
另外，可以提供预付款卡，以便用户可以提前充值并享受优惠。
4. 维护：每个自动饮料机都应设有一个电子监控系统，定期检查和报告机器的运行状态和库存情况。
饮料自动售货机的工作原理
饮料自动售货机的工作原理饮料自动售货机是一种自助式购饮系统，可方便地向消费者提供茶、咖啡、汽水、果汁和瓶装饮用水等商品。
饮料自动售货机通过内置的计算机控制系统，可实现货品的自动售卖、货币识别、找零等功能，极大地方便了人们的生活。
第一步：货品储存饮料自动售货机中，各种饮料按照规格和种类分类，然后存放到指定的货架上。
在存放过程中，需要设定每个货道的容量和商品数量，以保证正常售卖的同时也保证货源的充足。
第二步：货币收取顾客选择自己喜欢的饮料后，投入相应的货币或银行卡。
饮料自动售货机通过内置的计算机控制系统，自动识别货币种类，并显示收到的金额。
第三步：选货当顾客选择自己想要的饮料后，饮料自动售货机会显示选取的产品的价格以及投币的数量，并通过内置的传感器检测货架上选中的饮料是否可售。
同时，系统也会将这些信息传给付款系统进行扣款。
当饮料自动售货机确认货物存在并且足够，并且确认买家的支付成功后，就会给货道上的机械臂发送指令，抓住选中的商品并移动到售货口处，然后通过售货口兑付顾客。
第五步：找零如果顾客支付的金额比选中的商品的价格多，饮料自动售货机会自动找零。
这个过程是通过系统内置的计算机识别所收回的货币种类和数量，并按照合适的面值找零。
第六步：流程结束当饮料自动售货机完成所有的步骤后，整个交易流程即完成。
系统通过自动售货机的界面显示当前销售情况或存货情况等信息，并定期检测存货的情况以及设备的状态，为维护保障提供有力保证。
总结起来，饮料自动售货机的工作原理是通过内置的计算机控制系统自动完成货品储存、货币识别、商品选取、出货和找零等全部流程。
自助购饮系统在生产和销售原材料、管理和维护上都比人工购买更为高效，它在许多场所，如学校、医院、商场、机场、火车站等处广泛使用，大小方便，随时可用，深受广大消费者欢迎。
自动饮料售货机课程设计报告
学生姓名：专业班级：指导教师：工作单位：题目: 自动售货饮料机控制电路的设计与实现初始条件：本设计既可以使用计数器、比较器、脉冲发生器等和必要的门电路等，也可以使用单片机系统构建。
用数码管、LED灯显示结果。
要求完成的主要任务: （包括课程设计工作量及技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周。
2、技术要求：1）售货机只接受5角和1元的硬币，可以用按钮代替硬币的投入。
投入硬币的总金额用两位数码管显示，最大投入金额为9.5元。
2）售货机可以自动出售3种饮料，售价分别是0.5元，1元和1.5元。
当顾客完成投币后，根据投入金额，各饮料对应的LED将亮起（如投入1元硬币，0.5元和1元饮料的LED亮起，表示可以购买0.5元或1元饮料）。
3）顾客根据自身需要按下各饮料对应的按钮，每按一次掉出一瓶饮料，两位数码管显示剩余金额，LED继续指示可购饮料的种类；4）顾客按下“找零”按钮将使机器发出找零信号，两位数码管清零。
5）确定设计方案，按功能模块的划分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。
3、查阅至少5篇参考文献。
按《武汉理工大学课程设计工作规范》要求撰写设计报告书。
全文用A4纸打印，图纸应符合绘图规范。
时间安排：1、 2013 年 5 月 16日，布置课设具体实施计划与课程设计报告格式的要求说明。
2、 2013 年 6 月 28 日至 2013 年 6 月 30 日，方案选择和电路设计。
3、 2013 年 7 月 1 日至 2013 年 7 月 3 日，电路调试和设计说明书撰写。
4、 2013 年 7 月 5 日，上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日摘要本文设计了一种以INTEL 公司的AT89C52单片机为核心的自动饮料售货机装置的控制系统,详细介绍了自动饮料售货机控制系统的方案设计、硬件选择、软件规划和编写，并重点描述了自动饮料售货机控制系统的工作原理、系统设计、软件编程的原则和技巧。
饮料自动售货机ppt
目录
• 引言 • 饮料自动售货机类型与特点 • 核心技术解析 • 用户体验与界面设计 • 运营管理与维护保养策略 • 市场营销策略与推广手段 • 总结与展望
引言
01
背景与意义
01
便捷性
饮料自动售货机能够提供24小时不间断的服务，满足消 费者随时随地的购买需求。
02
多样性
自动售货机通常提供多种饮料选择，包括汽水、果汁、 茶、咖啡等，满足消费者不同的口味需求。
多样化选择
提供丰富的饮料种类和品牌，满足不同用户的需求和口味。
优质售后服务
提供便捷的售后服务渠道和解决方案，增加用户对品牌的信任度 和忠诚度。
05 运营管理与维护保养策略
设备选址及布局规划
人流量分析
选择人流量较大的区域，如商业区、交通枢纽、学校等，以提高 设备的曝光率和销售量。
竞争环境分析
避免在同类设备过于密集的区域设置售货机，以减少竞争压力。
螺旋传送带
通过电机驱动螺旋传送带旋转，将商品从货道送 至取货口，适用于瓶装、罐装等规则形状的商品。
弹簧货道
每个货道内安装有弹簧，通过电机驱动弹簧伸缩， 将商品推出货道并送至取货口，适用于各种形状 和大小的商品。
履带货道
通过电机驱动履带转动，将商品从货道送至取货 口，适用于重量较大或形状不规则的商品。
惠活动，吸引粉丝关注和转发。
02
线下活动推广
在商场、学校等场所举办线下推广活动，如试饮体验、互动游戏等，提
高消费者对饮料自动售货机的认知度和好感度。
03
合作推广
与相关品牌或机构进行合作，共同推广饮料自动售货机，扩大品牌知名
度和影响力。
07
总结与展望
播放自动饮料机的原理
播放自动饮料机的原理自动饮料机是一种自动售货机，主要用于向消费者提供各种饮料。
其工作原理主要包括以下几个方面：1. 结构组成：自动饮料机主要由外壳、货道、控制系统和各种传感器组成。
外壳为整个饮料机提供支撑和保护作用，货道用于放置饮料，并通过电动机或弹簧系统将饮料推送至出货口。
控制系统包括主板、芯片和显示屏等，用于控制整个饮料机的运行和显示相关信息。
传感器主要用于检测货物的存放情况、硬币的投入情况、取货口是否正常等等。
2. 饮料存储：自动饮料机通常使用特制的货道来存放不同种类的饮料。
货道内设有隔板，每个隔板上可以放置数罐或数瓶饮料。
每个隔板上通常使用弹簧或电动马达将饮料推到货道前端的出货口位置。
3. 工作流程：当用户选择购买饮料并投入相应的硬币或通过刷卡等支付方式输入购买信息后，系统将通过主板对相应的货道进行控制。
主板将控制信号发送给货道上的电动机或弹簧系统，推动对应的饮料到出货口的位置。
此时，系统还会通过相应的传感器检测货道上是否有足够的饮料、硬币的投入情况、出货口是否正常等。
4. 饮料出货：当货道上的饮料被推至出货口位置时，系统将判断购买是否成功。
如果用户没有足够的投币或者货道上的饮料已售罄，系统会显示相应的提示信息，并要求用户重新选择或者进行其他操作。
如果购买成功，系统将开始进行找零或者提供其他支付方式的操作，并通过显示屏等方式告知用户购买已成功。
此时，用户即可从出货口处取走所购买的饮料。
5. 故障处理：自动饮料机还配备有各种传感器，用于监测饮料机的运行状态。
如果某个货道上的饮料售罄，或者出货口出现故障等情况，系统将通过传感器检测到，并在显示屏上显示故障信息供维修人员查看和处理。
自动饮料机通过上述工作原理实现了自动售卖饮料的功能。
它能够方便快捷地为用户提供饮料，并通过自动的货币找零功能实现支付的便利。
同时，其准确的传感器检测和控制系统，保证了用户购买的准确性和安全性。
这种自动化售卖技术有助于提高销售效率和节约人力成本，被广泛应用于各类商场、车站、学校等公共场所。
自动售饮料柜工作原理
自动售饮料柜工作原理
自动售饮料柜是一种自动化设备，通过以下步骤实现工作：
1. 接收指令：自动售饮料柜通过内置程序接收输入指令，如选择某种饮料、查询库存等。
2. 选择饮料：根据接收到的指令，自动售饮料柜会通过内置的电脑系统选择对应的饮料。
这可能涉及到在多个货架或储物格中选择，并且需要检查库存是否充足。
3. 取用饮料：一旦饮料被选择，自动售饮料柜将打开对应货架或储物格的门。
顾客可以通过触摸屏或按钮选择自己想要的饮料。
一旦选择完成，饮料会被自动输送到取饮料区域。
4. 支付：自动售饮料柜通常会有多种支付方式可选择，如现金、信用卡、移动支付等。
顾客需要按照指示将付款放入自动售饮料柜的付款口或使用电子支付设备完成支付。
5. 出货：一旦收到付款确认，自动售饮料柜将开始出货。
通常会有一个出货门或通道，饮料会通过这个出货口被推出给顾客。
6. 销售记录和库存管理：自动售饮料柜还会在每次交易完成后记录销售信息，包括销售时间、饮料种类和数量等。
这些信息可以用于生成销售报告和管理库存。
柜子还可以通过传感器监测库存水平，并在库存低于预设阈值时提醒管理员进行补货。
以上步骤是一般自动售饮料柜的工作原理，具体的实现方式可能会因制造商和型号的不同而有所差异。
领航商用智能速饮料机说明书
领航商用智能速饮料机说明书一、产品概述领航商用智能速饮料机是一款集智能化、高效率和多功能于一体的商用饮料自动售卖机。
它采用先进的智能技术，使用户能够方便快捷地购买各种饮料，为商业场景提供了全新的解决方案。
二、产品特点1.智能化操作：领航商用智能速饮料机配备了触摸屏和智能系统，用户只需轻触屏幕上的图标，即可选择所需饮料种类和规格。
2.高效率售卖：该机器采用高速饮料出货系统，能够在短时间内完成饮料的出售，减少用户等待时间，提高工作效率。
3.多功能选择：领航商用智能速饮料机可供用户选择的饮料种类丰富多样，包括碳酸饮料、果汁、茶类、咖啡等，满足不同消费者的口味需求。
4.智能库存管理：该机器配备了智能库存管理系统，能够实时监控饮料的库存量，并在库存不足时提醒运营人员进行补货，确保机器的正常运行。
5.安全可靠性：领航商用智能速饮料机具备完善的安全措施，包括防盗系统和紧急停机按钮，确保用户和机器的安全。
三、使用方法1.开机准备：插上电源后，按下开机按钮，待机器启动完成后，触摸屏会显示出饮料种类和规格的选择界面。
2.选择饮料：根据个人口味和需求，在触摸屏上选择所需的饮料种类和规格。
3.支付方式：领航商用智能速饮料机支持多种支付方式，包括现金支付、支付宝、微信支付等。
用户可根据个人习惯选择支付方式进行支付。
4.等待出货：支付完成后，机器会自动出货，用户只需等待片刻即可取走购买的饮料。
5.关机处理：使用完毕后，按下关机按钮，待机器关机完成后，拔出电源插头。
四、维护与保养1.定期清洁：为了确保饮料机器的卫生和顺畅运行，建议定期清洁机器内外部的零部件，特别是出货口和触摸屏等易积尘的部位。
2.及时补货：运营人员应及时检查饮料的库存情况，并根据需要补充饮料，以免影响用户的购买体验。
3.注意安全：运营人员在补货和维护机器时，应注意安全事项，如戴手套和口罩，避免受伤或感染。
4.定期维护：请定期联系售后服务人员进行维护和保养，以确保机器的长期稳定运行。
自动售货机使用说明书
自动售货机使用说明书
一、设备概述
自动售货机是一种自助式的商业设备，提供饮料、零食等商品的售卖服务。
用户可以通过投币、扫码等方式购买商品。
自动售货机内部配有制冷和加热系统，可以提供冷饮和热饮等不同温度的商品。
二、使用步骤
投币或扫码：自动售货机通常接受硬币、纸币和移动支付方式，如微信、支付宝等。
选择相应的支付方式，将钱币或移动支付二维码对准自动售货机的识别器。
选择商品：在自动售货机的显示屏上选择要购买的商品，点击购买按钮。
取货：支付成功后，自动售货机将打开相应的商品货道，用户可以直接取出购买的商品。
退币/退款：如果用户需要退币或退款，可以按下自动售货机上的退币/退款按钮。
三、注意事项
请确保您购买的商品与您的支付金额相符，避免出现找零或退款的问题。
请勿在自动售货机上投掷硬币或使用暴力方式打开商品货道，以免损坏设备。
请勿在自动售货机上购买违禁物品或非法商品。
如遇设备故障或无法正常购买商品，请联系相关人员处理。
四、常见问题及解决方案
无法识别硬币/纸币：请确保硬币/纸币平整、无破损、无污渍，并按照正确的方向放入识别器。
无法识别移动支付二维码：请确保二维码清晰、无遮挡，并按照正确的方向对准识别器。
商品货道无法打开：请检查支付是否成功，如有问题请联系相关人员处理。
找零/退款出现问题：请检查找零/退款按钮是否按下，如有问题请联系相关人员处理。
以上为自动售货机使用说明书及常见问题解决方案，希望能对您有所帮助。
如有其他问题，欢迎随时咨询。
基于multisim的自动售饮料机的设计与仿真
基于multisim的自动售饮料机的设计与仿真.docx本文档旨在介绍自动售饮料机的背景和目的，以及基于multisim软件的设计与仿真方法。
自动售饮料机作为一种常见的自动化设备，广泛应用于商业和公共场所。
它可以为消费者提供方便快捷的饮料购买体验，并为经营者提供节省人力和管理成本的机会。
设计一台高效稳定的自动售饮料机涉及到多个方面的考虑，包括饮料存储与供应系统、货币交易与找零系统、用户交互界面等。
为了确保设计的可靠性和性能，本文将使用multisim软件进行仿真验证。
通过本文的研究和实践，读者将能够了解自动售饮料机的工作原理和设计要点，并掌握使用multisim软件进行自动售饮料机设计与仿真的方法和技巧。
1] 参考文献12] 参考文献23] 参考文献3本文档描述了基于multisim的自动售饮料机的整体设计和功能。
自动售饮料机是一种智能化设备，用于方便用户购买饮料。
通过该设备，用户可以选择想要购买的饮料种类，并进行支付操作。
系统会自动识别用户选择的饮料，并将相应的饮料从机器中取出。
该自动售饮料机的设计基于multisim软件，通过仿真来模拟实际的工作过程。
以下是系统设计的主要功能和流程：饮料选择功能：用户可以通过触摸屏或按钮界面选择想要购买的饮料种类。
系统会显示饮料的名称、价格和剩余数量等信息，帮助用户做出选择。
支付功能：用户可以选择使用现金、刷卡或移动支付等方式进行支付。
系统会通过相应的接口与支付系统进行交互，完成支付操作。
饮料出货功能：系统会自动检测用户选择的饮料，并从机器中取出相应的饮料。
出货过程中，系统会记录饮料的销量和库存信息。
故障处理功能：如果系统发生故障，如出货失败或支付异常等情况，会及时提示用户并进行相应的处理。
故障信息会被记录并上传至后台管理系统进行分析和修复。
通过multisim软件的仿真，可以准确模拟自动售饮料机的工作过程，帮助设计人员优化系统的性能和稳定性。
该系统设计更加智能、便捷和高效，满足用户购买饮料的需求。
饮料机说明书如何正确操作和清洁饮料机
饮料机说明书如何正确操作和清洁饮料机一、操作说明：饮料机是一种自动售卖机器，能够提供各种饮品选择。
为了正确操作饮料机并获得优质的饮品，以下是使用饮料机的正确步骤：1. 准备工作：a. 确保饮料机已连接电源并处于开启状态；b. 验证饮料机的储存仓是否有足够的饮料库存；c. 检查饮料机的制冷系统是否正常工作。
2. 饮料选择：a. 浏览饮料机上的饮品菜单，了解可供选择的饮品种类；b. 选择所需的饮品，按相应按钮或触摸屏上的图标选择；c. 若饮料机支持定制功能，按照个人口味需求进行调整。
3. 支付与取饮料：a. 根据饮料机上显示的价格，选择合适的支付方式（现金、刷卡或移动支付等）；b. 完成支付后，等待饮料制作过程；c. 从饮料出口取走准备好的饮品。
4. 故障处理：a. 如遇到饮料机故障，如无法出饮料或显示错误信息等，不要随意拆卸或修理；b. 直接向售后服务部门或维修人员寻求帮助，以免进一步损坏饮料机。
二、清洁运维：保持饮料机的清洁和良好的运行状态对饮品的质量和设备的寿命至关重要。
以下是正确的清洁和运维步骤：1. 清洁频率：a. 根据实际使用情况，定期进行饮料机的清洁；b. 每天至少清洁一次外观，每周进行一次深层清洁。
2. 清洁步骤：a. 关闭饮料机电源，断开电源插头；b. 使用湿布或无纺布清洁外壳和面板；c. 使用专用清洁剂喷洒清洁仓，等待片刻后刷洗；d. 清洁过程中避免将水或清洁剂溅入饮料机内部；e. 使用清水彻底冲洗清洁仓，并使用干燥的布擦拭干净。
3. 高温清洗：针对加热系统，如有必要，可以进行高温清洗，以保证饮料的卫生安全。
4. 维护与保养：a. 定期检查饮料机的制冷系统，确保其正常运行；b. 储存仓内的饮料应及时补充，避免断货情况的发生。
三、注意事项：在正确操作和清洁饮料机时，还需注意以下事项：1. 饮料机周围应保持清洁整齐，避免堆放杂物或堵塞通风口；2. 饮料机禁止倾斜、撞击或拆卸；3. 使用饮料机时，应遵守相关安全规则，禁止儿童独自操作；4. 如发现异常情况（如漏电、异味等），应立即断开电源并联系售后服务。
饮料自动售卖机的主要经营模式
饮料自动售卖机的主要经营模式目前自动售货机开始在国内盛行，多种形式的自动售货机的出现大大丰富了其出售货物的多样性，国内：如出现在奥运场馆的自动售药机、小区内的自动售菜（大闸蟹）机、休闲区或商业区内的福能达空气水咖啡机等；国外：在街边的自动售鞋机、自动售葡萄酒机等等。
自动售货机将不局限于出售袋装、听装、盒装等货物，它将能更好的满足人们的日常需要。
目前而言，饮料自动售卖机经营模式主要有四大类，而根据目前的市场情况主要还是代理加盟的方式更加普遍。
一、直接购买客户直接购买饮料自动售卖机厂家的设备。
客户独立经营，负责采购、补货、补硬币、收纸币等全部经营流程。
饮料自动售卖机厂家负责机器的安装、测试和日常维修等服务。
经营利润归经营者所有，这样模式对于初次经营此类项目来说，太过麻烦，起步也高。
饮料自动售卖机的造价普遍不低于1.5万，经营成本较高。
二、合作租赁客户租用机器，自行经营，负责全部的经营流程。
饮料自动售卖机厂家提供机器安装等服务，租赁期间提供免费维修（不包括人为毁坏）。
这种经营模式细分还有两类，一是租赁，经营者交租金，不需和生产商分配利润。
二是合作，经营者不交租金，利润和生产商分配。
但这两种饮料自动售卖机经营模式都必须交押金。
三、免费投放。
客户提供免费的投放场地，饮料自动售卖机厂家负责机器和经营的一切事务。
利润分配具体议定。
这一类经营模式，客户往往是出于便捷生活的目的，而非盈利。
例如居委会为了增加小区的生活设施，提高居民的生活水平，会提供一些人流量大的地段给生产商，让饮料自动售卖机厂家经营。
四、代理加盟也是当下普及率较好的一种方式，得到了线下的大力发展，好比是福能达运营的空气水现磨咖啡机，直接加盟代理，在经营期间为你解决采购商品来源问题，投放点位协商，对于刚起步的创业者更加适合。
至于客户选择哪种饮料自动售卖机经营模式，需要根据自己实际情况综合考虑与衡量可能带来的收入与成本，选择合适自己的一种饮料自动售卖机经营模式。
旋转罐装饮料机操作方法
旋转罐装饮料机操作方法
旋转罐装饮料机是一种常见的自动售货机，可以自动将罐装饮料转出并投放到取饮料口。
以下是旋转罐装饮料机的操作方法：
1. 选择饮料：在饮料机上方或侧面的显示屏或按钮面板上选择所需的饮料。
通常会有多个按钮，对应不同品牌或口味的饮料。
2. 支付：选择好饮料后，通常会有一个投币槽或支付宝等支付方式可以选择。
投入相应的硬币或扫描支付二维码完成支付。
3. 取饮料：完成支付后，旋转罐装饮料机会自动转动，将选中的饮料从存货区转移到取饮料口。
一般来说，存货区内的饮料是按照一定顺序进行存放的，机器会自动找到对应位置的饮料，并将其转出。
4. 收取饮料：当饮料转移到取饮料口时，可以打开取饮料口，将饮料取出。
有些机器会自动弹出饮料口，而有些则需要手动打开。
请注意，在操作旋转罐装饮料机时，应注意以下几点：
- 确保选中的饮料按钮和支付金额正确，以免出现错误操作或支付不足等问题。
- 饮料机的按钮和显示屏通常会有文字或图标提示，可以根据提示进行合理的操作。
- 确保取完饮料后，将取饮料口关好，避免饮料掉落或外界污染。
- 饮料机常需要供电，确保机器接通电源。
- 如果遇到任何故障或操作困难，可以寻找工作人员或查看饮料机上的使用说明。
自动售货机的常见类型
自动售货机的常见类型自动售货机都有哪些种类：简单的介绍几个我们日常生活中随处可见的例子。
手机移动支付的普及给自动售货机行业的发展带来了很好的便利，近几年就陆陆续续出现了各种特殊的自动售货机，用百花齐放来形容一点都不觉得夸张。
经过快速发展，现在已经推出刷脸支付（人脸识别支付）的智能自动售货机，这种智能的支付方式已经成为了智能自动售货机的标准配置。
根据自动售货机的不同属性，我简单给大家列举几大类别的自动售货机进行简单的介绍。
①饮料食品机：这也是最常见的，目前市面上主要是分为四大类。
弹簧/履带货道的综合商品自动售货机，依靠弹簧旋转或者履带传输出货，可供客户的选择性比较多，投放的产品也会多很多。
蛇形货道的饮料自动售货机，这是一种高端机，对技术的要求性比较高，其存在的优势比较明显，节能环保故障少寿命长，但其存在单一性，只能卖饮料，各大饮料运营商使用的基本上都是这种机器。
直列堆积式货道的饮料自动售货机，相比较蛇形货道技术要求要低一些，作为饮料机的补充，数量不是特别多。
专业点来说，饮料和食品是需要分开来说了，因为市面上很多弹簧机器直接把饮料和食品综合成两个货柜进行售卖，就变成了集饮料、小食品和碗面三合一的综合机器了。
②生鲜自动售货机：重点突出了一个鲜字。
以低温保鲜的商品为主，对机器的保温效果技术要求较高，而且要求对商品要有一定的保护性，保证了商品的外观的完整性。
最重要的一点，就是这对食品的安全要求也是比较高的。
③咖啡自动售货机：又分速溶咖啡机器和研磨咖啡机器。
是自动售货机里面的另类，因为需要在机器里面完成加工和调味冲水落杯等动作，像研磨咖啡机，这就可能需要一点时间去等待了。
以上就是简单列举的几种常见自动售货机，当然还有很多其他的自动售货机，没有写进去。
如文创类自动售货机，书籍报刊自动售货机，还有煮面机器，早餐机器等熟食类自动售货机。
自动售货机在国内发展非常迅猛，想要加入自动售货机行业的朋友，可要抓紧时间了。
领航智能商用饮料机说明书
领航智能商用饮料机说明书第一节：产品介绍领航智能商用饮料机是一款先进的自动饮料售卖设备，采用智能化技术，能够提供多种饮料选择，并具备自动制冰、加糖、加奶等功能。
该机器外观时尚、操作简便，适用于各类商业场所，如办公室、商场、学校、医院等。
第二节：主要特点1. 多种饮料选择：领航智能商用饮料机提供多种饮料选择，包括咖啡、茶、碳酸饮料、果汁等，满足不同消费者的口味需求。
2. 自动制冰功能：该机器具备自动制冰功能，可以根据用户需求制作冰镇饮料，解决夏季饮料供应的需求。
3. 加糖、加奶功能：领航智能商用饮料机还具备加糖、加奶功能，可根据用户口味偏好进行调节，为用户提供个性化的饮品体验。
4. 智能化操作：该机器采用智能化技术，操作简便，用户只需按照提示进行操作即可完成选购和制作饮料的过程。
5. 大容量储水箱：领航智能商用饮料机配备大容量储水箱，减少了频繁添加水的次数，提高了使用效率。
第三节：使用方法1. 首先，将领航智能商用饮料机连接电源，并确认机器的电源开关处于开启状态。
2. 然后，选择所需饮料的种类，可以通过触摸屏或按钮进行选择。
3. 接下来，根据个人口味需求选择是否加糖、加奶，也可以选择是否制作冰镇饮料。
4. 在选择完成后，确认所选择的饮料和口味，并进行支付。
领航智能商用饮料机支持多种支付方式，如现金、刷卡、移动支付等。
5. 支付成功后，机器会自动开始制作饮料。
制作过程中，请耐心等待。
6. 制作完成后，领航智能商用饮料机会自动将饮料放置在取饮口，用户可轻松取走饮料。
第四节：注意事项1. 使用前请确保领航智能商用饮料机的电源连接稳定，并检查是否有异常情况。
2. 在使用过程中，请勿将外部物品放置在机器周围，以免影响正常使用。
3. 请勿将非饮料类物品放入机器中，以免损坏设备。
4. 如需进行清洁和维护，请先关闭电源，待机器完全停止运行后再进行操作。
5. 如遇故障或其他异常情况，请及时联系售后服务人员进行处理。
领航商用智能速饮料机说明书
领航商用智能速饮料机说明书一、产品介绍领航商用智能速饮料机是一款创新的自动售饮机，采用智能化技术，为用户提供便捷快速的饮料选择和购买体验。
该机器具有多种功能和特点，旨在满足不同场景下的商用需求。
二、外观设计领航商用智能速饮料机采用现代简约的外观设计，结合金属和塑料材质，使机器看起来时尚大方。
机身颜色可根据客户需求进行定制，以适应不同场合的装饰风格。
同时，机身尺寸合理，占用空间小，可方便地安放在各种场所。
三、功能特点1. 多样化饮品选择：领航商用智能速饮料机可提供多种饮品选择，包括矿泉水、碳酸饮料、果汁、茶饮等，满足用户不同口味的需求。
2. 快速出饮：该机器配备高效的饮料制作系统，可在短时间内完成饮品的制作和出饮，避免用户等待时间过长的问题。
3. 智能化操作：领航商用智能速饮料机配备触摸屏界面和智能化操作系统，用户可通过触摸屏选择饮品种类、规格和支付方式，简单易用。
4. 多种支付方式：该机器支持多种支付方式，包括现金、银行卡和移动支付等，方便用户根据个人喜好和便利性进行支付。
5. 饮品定制功能：用户可根据个人口味选择饮品的甜度、冰度和配料等，实现饮品的个性化定制。
6. 智能售卖管理：领航商用智能速饮料机具备智能售卖管理系统，可实时监测饮品库存和销售情况，提供数据分析和报表功能，方便商家进行经营管理。
7. 环保节能：该机器采用节能技术和环保材料制造，具有低能耗、低噪音和低碳排放的特点，符合现代社会的环保要求。
四、使用方法1. 打开电源开关，待机器启动完成后，进入主界面。
2. 在触摸屏上选择饮品种类，并根据个人口味选择甜度、冰度和配料等。
3. 选择支付方式，可以使用现金、银行卡或移动支付进行支付。
4. 等待机器制作完成，取出饮品并关好机器门。
5. 使用完毕后，及时清理机器内部和外部的污渍，保持机器的卫生和整洁。
五、注意事项1. 请勿在机器上放置易燃、易爆物品或其他危险物品。
2. 请勿随意敲击、摇晃或拆卸机器，以免损坏设备。
自动售货饮料机
目录摘要 (1)Abstract (2)1 设计内容分析及方案论证 (3)1.1 自动售货机总体系统结构 (3)1.2 方案选择 (4)方案一 (4)方案二 (4)1.3 具体模块设计 (5)1.3.1 硬件模块 (5)1.3.1.1 中央控制元件简介 (5)1.3.1.2 输入控制模块设计 (8)1.3.1.3 输出显示模块设计 (8)1.3.2 软件模块 (10)1.3.2.1 总体设计方案 (10)1.3.2.2 子程序设计方案 (11)2 仿真调试 (14)2.1 proteus仿真软件 (14)2.2 仿真过程 (14)2.3 仿真过程中遇到的问题及解决办法 (18)3 实物焊接与调试 (19)3.1 整体实物图 (19)3.2 调试过程 (19)3.2.1 数码管显示测试 (20)3.2.2 led显示测试 (20)3.3 调试过程中遇到的问题及解决办法 (21)心得建议与体会 (22)参考文献 (23)附件一元件清单 (24)附件二程序代码 (25)摘要自动售货机是劳动密集型的产业构造向技术密集型社会转变的产物。
本文设计了一种STC89C52单片机为核心的自动售货机装置的控制系统。
详细介绍了自动售货机系统的方案设计、硬件选择、软件规划和编写，并重点描述了自动售货机系统的工作原理、系统设计、软件编程的原则和技巧。
该系统以单片机STC89C52芯片为核心，采用集中控制方式实现了对自动售货机全过程的自动控制。
本系统选择6个独立按键作为货物选择端，3个LED灯显示货物种类以及两个数码管显示投入金额以及余额。
系统采用proteus软件对其进行仿真，该软件是目前最好的仿真单片机及外围器件的工具。
此外，系统程序采用keil 软件进行程序的编写和编译，该软件具有编程简单、查错方便、阅读容易等特点。
编程主要采用C语言，该语言为高级语言，具有简洁紧凑、灵活方便等特点。
关键词：自动售货机，控制系统，STC89C52单片机，系统程序AbstractThe system I designed is based on MCU STC89C52 .The design of the vending machine system ,the hardware design ,the software planning and writing are included in this article .The working principle of the vending machine system the design principles and skills of software programming are mainly described in the article .The system use MCU STC89C52 as a core and the whole process of the automatic control of the vending machine is realized by centralized control ways.There are three led lamps and two nixie tubes .These components are used for displaying .There also has six keys which are used for controlling the lamps and the nixie tubes .Proteus is used for simulation .It is the best simulation tool of single-chip microcomputer and peripheral device since then .Otherwise Keil is used for the writing and the compiling of the program .This software has many advantages like It can be simply written ;It is easy to read and find the error of the program .C language is used for writing the program .It is a high-level language which is flexible and convenient .Key word :MCU ,vending machine ,system1 设计内容分析及方案论证1.1 自动售货机总体系统结构自动售货机是集光、机、电一体化的独立机构，它只需要顾客投币和按购物键选择即可自动售货及退找零钱，其工作程序如图1。
电子饮料机使用保护常识：避免长时间连续运行和定期清洁储液箱
电子饮料机使用保护常识：避免长时间连续运行和定期清洁储液箱电子饮料机使用保护常识：避免长时间连续运行和定期清洁储液箱电子饮料机是现代生活中越来越常见的自动售货设备。
它提供了方便快捷的饮料选择，节省了人们去商店购买饮料的时间和精力。
然而，正因为使用频繁，电子饮料机也需要一些保护措施，以保持其正常工作状态。
在使用电子饮料机时，有几个保护常识是必须要注意的，包括避免长时间连续运行和定期清洁储液箱。
首先，避免长时间连续运行。
尽管电子饮料机是为了方便和节省时间而设计的，但长时间连续运行可能会给机器造成不必要的负担。
长时间连续运行会让机器的内部运转不停，容易导致机器过热，进而影响到正常的工作效率。
因此，我们在使用电子饮料机时，应该尽量避免连续运行时间过长。
通常情况下，一次连续运行30分钟即可，之后应给予机器适当的休息时间，以保证机器的正常运作。
其次，定期清洁储液箱。
储液箱是装载饮料的容器，它直接影响到我们饮料的卫生质量。
如果长时间不进行清洁，储液箱内的残留物会滋生细菌和霉菌，影响饮料的卫生状况。
因此，定期清洗储液箱非常重要。
我们可以使用一些专用的清洁剂和工具，按照说明书的要求进行清洗。
在清洗储液箱时，还要特别留意水的清洗，确保没有留下任何清洗剂或者残留物。
清洗完毕后，我们还需要对储液箱内部进行彻底的干燥，以避免残留水分滋生细菌。
此外，使用电子饮料机时还要注意以下几点：1.保持机器周围的环境清洁卫生，避免灰尘、污垢等物质进入机器内部，以免影响机器运行和饮料的品质。
2.注意机器的电源连接，确保电源稳定，以免电压过高或过低对机器产生损害。
3.正确操作机器，遵循使用手册上的指示，避免非法操作或者使用错误的饮料填充机器。
总之，电子饮料机作为我们日常生活中不可或缺的设备，使用保护常识是必不可少的。
遵守以上几点，不仅能够保证机器的正常运行，还可以确保饮料的卫生质量。
同时，对于厂家提供的使用和维护手册也应该认真阅读，并按照要求进行操作和维护。
自动售饮料机销售verilog设计
自动售饮料机销售控制单元设计设计要求：每次投币一枚，分为5角和1元两种硬币，每瓶饮料的价格是2.5元。
当投入2.5元时，则售一瓶饮料，若投入3元，则售一瓶饮料后，找零5角。
●自动售饮料机系统框图：●用状态机法设计该系统的销售控制单元:1.画状态转换图：确定输入输出：输入：时钟信号clk、复位信号reset, 五角输入信号wjin ，一元输入信号yyin，每次投币一枚输出：销售信号sell ，五角找零信号wjout状态划分：采用MOORE型状态机，应考虑所有可能的状态，售货机内钱币的数量，共有七个状态：S0:投币时，售货机内没有硬币S1: 投币时，售货机内已有5角S2: 投币时，售货机内已有1元S3：投币时，售货机内已有1元5角S4：投币时，售货机内已有2元S5：投币时，售货机内已有2元5角S6：投币时，售货机内已有3元说明：箭头上的参数表示输入信号：wjin yyin 圈里的参数表示：状态/sell wjout2. 状态编码:S0=3`b000;S1=3`b001;S2=3`b011;S3=3`b010;S4=3`b110;S5=3`b111;S6=3`b101：3．用Verilog_HDL对状态转换图进行描述描述方式：将CS 、NS、OL混合描述。
销售控制单元的Verilog_HDL程序：module auto_sell(wjin,yyin,clk,reset,sell,wjout);input clk,reset; //时钟、复位信号input wjin,yyin; //输入output sell,wjout; //输出reg sell,wjout;reg current_state; //现态寄存器parameter S0=3`b000;S1=3`b001;S2=3`b011;S3=3`b010;S4=3`b110;S5=3`b111;S6=3`b101;//状态编码always @(posedge clk or posedge reset)beginif (reset)s0;current_state=else(current_state)caseS0://0yuanbeginsell=0;wjout =0;if(wjin) current_state = S1;else if(yyin) current_state= S2;endS1://0.5yuanbeginsell=0;wjout =0;if(wjin) current_state= S2;else if(yyin) current_state= S3;endS2://1yuanbeginsell=0;wjout =0;if(wjin) current_state= S3;else if(yyin) current_state=S4;endS3: //1.5yuanbeginsell=0;wjout =0;if(wjin) current_state= S4;else if(yyin) current_state= S5;endS4://2yuanbeginsell=0;wjout =0;if(wjin) current_state= S5;else if(yyin) current_state=S6;endS5://2.5yuanbeginsell=1;wjout =0;if(wjin) current_state= S1;else if(yyin) current_state=S2;endS6://3yuanbeginsell=1; wjout =1；if(wjin) current_state= S1;else if(yyin) current_state=S2;enddefault: begin current_state= S0; sell=0;wjout =0; endendcaseendendmodule若用带流水线的MEALY型状态机实现：状态划分：可划分成五种状态：S0: 投币时，售货机内没有硬币S1: 投币时，售货机内已有5角S2: 投币时，售货机内已有1元S3：投币时，售货机内已有1元5角S4：投币时，售货机内已有2元说明：箭头上的参数表示wjin yyin/sell wjoutS0=0;S1=1;S2=2;S3=3;S4=4;3.用 Verilog_HDL对状态转换图进行描述描述方式：将CS 、NS、OL混合描述。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数字逻辑实验》综合设计总结报告
设计题目学生姓名学号联系电话邮箱
成绩
创意20 难度10 工艺10 结果30 报告30 总分100 评价人签名
一、选题背景与意义
自动售饮料机的发明在方便了人们日常生活的同时，也节约了人力，节省了开销。
本次课题设计旨在运用所学的数字电路基本理论知识，通过模拟自动售饮料机的运行，学习课题设计的完整过程，培养理论知识的实践应用能力。
参考文献：1、《电子电路实验与能力训练》
二、设计任务
2.1设计目标及系统原理
设计目标：模拟自动售饮料机的实际应用情况
2.2功能指标：
1. 每次投币一元，数码管1显示总投币数；
2. 共有三种商品: 矿泉水2元，可乐4元，奶茶6元。
若投币数大于商品的价格，代表该商品的LED灯亮，代表该商品可以购买。
3. 在一次购买中可以选择多种商品，数码管2显示购买商品的总价格。
4. 数码管3显示总投币数减去购买商品总价格的剩余钱数。
5. 设有找零键，购买完成按下找零键，即可复位。
6. 10秒倒计时内若未投币，系统自动找零，可进行下一次的购买。
2.3技术指标：1. 555产生秒脉冲。
使用实验板上搭建的555电路，其中R73=98.65KΩ，
R74=97.82KΩ，变阻器R75a=4.68KΩ，R75b=5.04KΩ，选
择C35=2.2uf，则产生脉冲周期为T=（R73+R75a+2
（R75b+R74））*C35*ln2≈4.70s
2.4 实物照片
三、设计内容（含设计内容描述、组合逻辑及时序逻辑电路状态设计及相关方程推导、各分系统设计图或局部实物图、设计理论结果及数据等）
3.1 系统总体设计
将系统按功能分为5个子系统，分别设计5个子系统实现功能，再从整体结构考虑将5个子系统结合起来。
3.2 子系统1设计：计算总投币数
使用十进制计数器芯片74ls161,每投一
次币相当于通过按键给一个脉冲，输出+1，
再将输出连到74ls48和数码管，即可显示总
投币数。
3.3 子系统2设计：计算所选商品总价格
①使用优先译码器74ls147通过按键选择不同商品，再经过加法器芯片74ls283
和四D触发器芯片74ls175共同计算并用数码管显示。
②仿真中，需在按下商品选择按钮的同时，按空格键（即确认键），方可成功
购买商品，此时数码管2显示购买商品的价格。
③此处，每按一次空格键相当于给D触发器一个时钟脉冲，方能锁存住商品价格
相加的和。
3.4 子系统3设计：计算应退回的余额
因为没有四位减法器的集成芯片，只能将
减法转化为被减数与减数补码相加，将子系统
2得到的商品总价格的输出取反，作为加法芯
片74ls283的输入B3-B0，子系统1得到的投
币总数作为输入A3-A0，注意CO接高，并用
数码管3显示余额。
A3A2A1A0 - B3B1B2B0 = A3A2A1A0 + ~(B3B1B2B0) +1
3.5 子系统4设计：比较投币数和商品价格
使用比较器芯片74ls85，分别将总投币数
和三种商品的价格作为74ls85的输入A3-A0
和B3-B0，输出的大于、等于信号通过或门接
到LED灯，若灯亮，代表投币数足以购买该
商品。
3. 6子系统5设计：10s倒计时电路
①用实验板上555定时器电路得到秒脉冲，作为十进制可逆计数器芯片74ls191的时钟输入；
②初始值设为1001（十进制的9），按键信号接到置数端LOAD，每按一次键，74ls191重新开始10s倒计时；
③74ls191的输出四位二进制数经过4输入或非门接到使能端~GTEN，当倒计时减为0，即输出为0000，10秒倒计时暂停，不会重新启动。
④每当10秒倒计时结束，借位输出端产生一个负脉冲，将该脉冲与找零按键产生的脉冲经过与门接到芯片74ls161和4D触发器74ls175的清零端，这样无论是借位端产生脉冲还是按下找零键，系统都会自动找零复位。
四、Multisim仿真说明
对应第三节设计内容，给出相应总体及分系统的电路仿真模块图。
要求给出各分离模块的结果输出（示波器、逻辑分析仪图形，节点探针指示等）
4.1 功能1：显示总投币数
通过按下投币键，数码管可以显示0-9元的总投币数，
如下图所示，分别为投币2元和投币7元的情况
4.2 功能2：显示所选商品总价格
图一为选中2元商品并确认购买后，再选中4元商品并确认购买，此时所选商品总价格为蓝色数码管所显示的2+4=6元。
图二为选中6元商品并确认购买后，再选中2元商品并确认购买，
此时所选商品总价格为蓝色数码管所显示的6+2=8元。
图一、
图二、
4.3功能3：显示应找零的价格
图一的情况为投币7元，选中4元商品，此时数码管显示找零7-4=3元；
图一、
图二的情况为投币8元，选中2元和4元商品共6元，此时显示找零8-6=2元。
图二、
4.4功能4：LED灯表明商品是否能够购买
下图中左图为余额为4元时，代表2元商品的蓝灯和4元商品的绿灯亮；
右图为余额为6元时，代表2元商品的蓝灯、4元商品的绿灯和6元商品的黄灯亮。
4.5功能5：10秒倒计时结束自动找零
每次按下投币键，倒计时数码管被置为9；松开投币键，进入倒计时，
直至减为0，借位端输出负脉冲使系统自动找零复位。
这里截取倒计时过程中几个状态如下图：
下图为电路整体仿真图，也是10s倒计时结束后系统清零的效果，按下找零键后清零的效果图也是如此。
五、实物电路连接及联调
内容包括
1、对应第三节设计内容、第四节仿真内容，进行实物电路连接及配图说明
2、电路连接调试是否出现问题及解决办法
3、联调后的功能或指标测试情况
5.1 模块一：投币并显示总投币数
为了使用实验板上的按钮作为投币键，必须通过
优先译码器74LS147将按钮脉冲输出，当按下1号
按钮，74LS147的输出信号由1111变为1110，最低
位变化为1→0→1，于是如图可选用JP26的1号引
脚作为投币的输出脉冲引脚。
因为实验板上有由两个74LS76和一个74LS08构成的同步四位二进制计数器，可代替仿真中使用的74LS161。
将投币的输出脉冲作为74LS74的CLK时间信号，如图74LS76的四位输出正好连接到实验板上的U8数码管，该数码管显示投币总数。
按上述连接好电路后，发现每按一次投币键，数码管显示数字+2，于是将投币的输出脉冲先通过实验板上的另一个J-K触发器（J=K=1），再将其输出作为二进制计数器的CLK信号。
这样修改过后，实物电路调试成功。
如右图，为投币9元的实物图情况。
5.2 模块二：选择商品并计算商品总价格
①使用实验板上的2号、4号、6号按钮可分别选中2元、4元、6元的商品。
②按下按钮时，优先译码器74ls147四位输出经过74LS04非门可将十进制的钱数转化为对应的二进制数，如选中2元商品，实验板上JP27上的信号为0010，将这四位输出作为74LS283加法器的B3-B0。
③仿真中使用的四D触发器芯片74ls175可用实验板上的2个74LS74代替。
④在按住商品选择按钮的同时，按下确认键（实验板上的ENSURE按钮，作为74LS74的CLK时钟信号），方可成功购买。
⑤74LS74的四个输出正好连接到实验板上的U9数码管，于是该数码管显示购买商品的总。
