【管理资料】特高压直流输电工程一次系统设计.汇编
高压直流输电 课程设计 报告
摘要HVDc-Vsc系统是一种基于电压型自换相换流器即电压源换流器(vsc)和由PwM 控制的串联绝缘栅双极晶体管IGBT)或门极可关断晶闸管(GTO)的新型直流输电技术。
由于是一种新的技术，与其相关的许多技术问题还没有解决或解决的不够好，特别是换流器拓扑结构和控制策略等方面。
本文首先对高压直流输电技术的发展应用进行了综述，研究了适用于HVDc-Vsc的电压源换流器的基本特点。
其次，分析了电压源换流器的基本原理，对两电平换流器的拓扑结构进行的了详细的分析，并且由两电平换流器基本结构出发，给出了基于两电平换流器多脉波换流器的组成结构。
然后分析了多电平换流器的拓扑结构，主要包括二极管钳位式多电平换流器、飞跨电容式多电平换流器及级联式多电平换流器。
并且详细讨论了三相三电平换流器的拓扑结构．再次，对目前应用较为广泛的两电平换流器的正弦SPWM调制策略原理进行了详细的分析，建立了基于开关桥臂函数的两电平换流器数学模型。
在此基础上，建立了三电平换流器的正弦sPwM控制策略并且建立了三电平换流器的数学模型．介绍了换流器空间矢量调制策略的基本方法。
详细分析了电压合成矢量的空闻调制算法，通过矢量在坐标轴上投影的内在联系，实现了开关矢量快速识别．通过与sPwM算法的比较，证明了空间矢量调制算法的快速性与高效性。
最后采用MA TLab／simulink对各种控制方法进行了仿真，验证了控制算法的正确性，并且建立了基于vSC的直流输电系统的稳态模型，给出了定直流电压和定直流电流控制端控制量与被控制量之间的关系．并且进行了HVDc-Vsc 的系统仿真，获得了较理想的输出波形．HVDC．VSC的基本原理轻型直流输电技术(基于电压源换流器的输电技术)，其核心是采用适用于高压大容量输变电的全控型电力电子期间如GTO、IGBT、IGCT等及脉宽调制(PwM)技术的直流输电。
目前在HvDc一VSC中应用较多的是可关断器件IGBT，相对于GTO与IGCT，其通断容量小，开关频率高，通断损耗较小，且驱动电路简单。

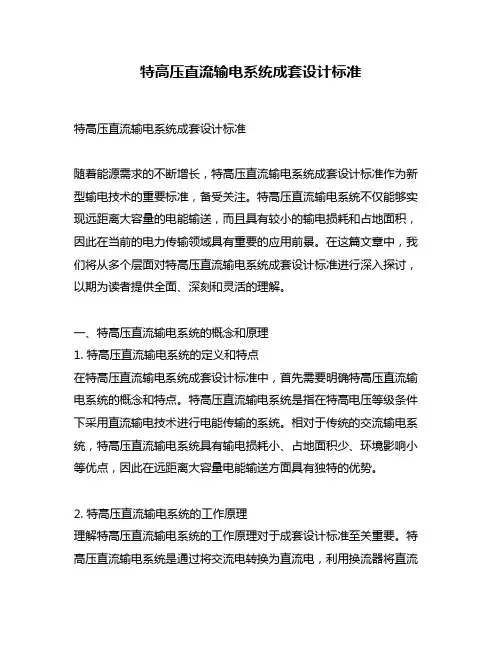

特高压直流输电系统成套设计标准
特高压直流输电系统成套设计标准特高压直流输电系统成套设计标准随着能源需求的不断增长，特高压直流输电系统成套设计标准作为新型输电技术的重要标准，备受关注。
特高压直流输电系统不仅能够实现远距离大容量的电能输送，而且具有较小的输电损耗和占地面积，因此在当前的电力传输领域具有重要的应用前景。
在这篇文章中，我们将从多个层面对特高压直流输电系统成套设计标准进行深入探讨，以期为读者提供全面、深刻和灵活的理解。
一、特高压直流输电系统的概念和原理1. 特高压直流输电系统的定义和特点在特高压直流输电系统成套设计标准中，首先需要明确特高压直流输电系统的概念和特点。
特高压直流输电系统是指在特高电压等级条件下采用直流输电技术进行电能传输的系统。
相对于传统的交流输电系统，特高压直流输电系统具有输电损耗小、占地面积少、环境影响小等优点，因此在远距离大容量电能输送方面具有独特的优势。
2. 特高压直流输电系统的工作原理理解特高压直流输电系统的工作原理对于成套设计标准至关重要。
特高压直流输电系统是通过将交流电转换为直流电，利用换流器将直流电输送到远距离，并在接收端将直流电转换为交流电进行供电。
特高压直流输电系统的核心设备是换流器，其性能和可靠性对整个系统的安全稳定运行具有重要影响。
二、特高压直流输电系统成套设计标准的总体要求1. 安全可靠特高压直流输电系统成套设计标准首先要求系统运行安全可靠。
在特高压直流输电系统中，设备的运行稳定性和可靠性对于保障电网的安全运行至关重要。
成套设计标准需要对设备的选用、安装、运行和维护等方面进行严格规定，以确保系统的安全可靠运行。
2. 高效节能特高压直流输电系统成套设计标准还要求系统具有高效节能的特点。
特高压直流输电系统的建设和运行成本较高，因此在设计标准中需要考虑如何提高系统的传输效率，降低能耗和成本。
这就需要对设备的技术指标、运行参数等方面进行合理规定，以实现系统的高效节能运行。
3. 灵活可控另外，特高压直流输电系统成套设计标准还需要考虑系统的灵活可控性。
特高压直流输电
特高压直流输电特高压直流输电的技术随着国民经济的持续、高速增长，电力需求日益旺盛，电力工业的发展速度加快。
2004年新增发电装机容量50 5GW，全国发电总装机容量达到440GW；2005年新增发电装机容量约70GW，全国发电总装机容量突破500GW；预计到2010年、2020年，全国发电总装机容量将分别达到700GW和1200GW。
新增电力装机有很大数量在西部大水电基地和北部的火电基地。
这些集中的大电站群装机容量大，距离负荷中心远。
如金沙江的溪洛渡、向家坝水电厂，总装机容量达到18.6GW，计划送电到距电厂1000～2000km的华中、华东地区；云南的水电有约20GW容量要送到1500km外的广东；筹划中的陕西、山西、宁夏、内蒙古的大火电基地将送电到华北、华中和华东的负荷中心，距离近的约1000km，远的超过2000km。
在这种背景下，要求输电工程具有更高的输电能力和输电效率，实现安全可靠、经济合理的大容量、远距离送电。
特高压直流输电是满足这种要求的关键技术之一。
1 特高压直流输电的技术特点特高压直流输电的电压等级概念与交流输电不一样。
对于交流输电来说，一般将220kV 及以下的电压等级称为高压，330～750kV的称为超高压,1000kV及以上的称为特高压。
直流输电则稍有不同，±100kV以上的统称为高压；±500kV和±600kV仍称为高压，一般不称为超高压；而超过±600kV的则称为特高压。
对于单项直流输电工程而言，通常根据其送电容量、送电距离等因素进行技术、经济方面的综合比较，对工程进行个性化设计而确定相应的直流电压等级。
我国对特高压直流输电的电压等级进行研究和论证时，考虑到我国对直流输电技术的研发水平和直流设备的研制能力，认为确定一个特高压直流电压水平是必要的，并把±800kV确定为我国特高压直流输电的标称电压。
这有利于我国特高压直流输电技术和设备制造的标准化、规范化、系列化开发，有利于进行我国特高压直流输电工程的规划、设计、实施和管理。
特高压直流相关书籍
特高压直流相关书籍以下是一些关于特高压直流相关的书籍推荐：1.《特高压直流输电技术》(High Voltage Direct Current Transmission) - 张一平著这本书全面介绍了特高压直流输电技术的原理、设备和系统，并涵盖了特高压直流输电项目的规划、设计和运营管理等方面内容。
2.《特高压直流输电工程技术手册》- 中国电力出版社编著该手册详细介绍了特高压直流输电工程的设计、施工、调试、运行和维护等技术要点，既适合工程师参考实际施工，也适合技术人员学习研究。
3. 《特高压直流输变电工程设计手册》 - 合肥工业大学电气工程与应用电子技术研究所编著这本手册从特高压直流输变电工程的设计基础、工程特点、设计原则和设计方法等方面逐步深入，对于电力工程专业人员来说，是一本很实用的参考书。
4. 《特高压直流输电及其工程设计》- 段良会著这本书对特高压直流输电技术进行了详细阐述，包括技术原理、设备选型、建设标准等方面内容，并以实际工程为例进行分析和讲解。
5. 《特高压直流输电技术及工程》- 易铁龙著该书对特高压直流输电的技术进行了系统阐述，内容涵盖了特高压直流输电系统的基本原理、技术参数的选择与计算、技术经济性及市场前景分析等方面。
请注意，以上书籍仅提供参考，实际需求可以根据个人的具体情况和研究方向进行选择。
同时，也推荐尽量选择最新的版本以获取最新的信息和技术进展。
以下是一些有关特高压直流（Ultra High Voltage Direct Current, UHVDC）的相关书籍：1. 《特高压和特高压直流输电技术》（作者：李翔宙，冯晓新）- 介绍了特高压和特高压直流输电的基本概念、技术特点、装置和设备以及工程应用等内容。
2. 《特高压直流输电技术与装备》（作者：刘大伟，吴京生，毕乃焱）- 讨论了特高压直流输电技术的原理、发展历程、设备与系统等方面的内容。
3. 《特高压直流输电》（作者：康玉春，陈家宏）- 该书从理论与工程实践相结合的角度，详细介绍了特高压直流输电的技术、设备、系统规划和运行管理等方面的内容。
电力工程直流系统设计手册
电力工程直流系统设计手册由于直流具有稳定性好、传输损失小、占地面积小、智能化管理等优点，越来越多的电力工程在设计上采用直流系统。
以下是电力工程直流系统设计手册，包括了电力系统的分类以及直流系统的设计原则、电器设备选择、保护及控制等内容。
一、电力系统分类。
电力系统可以分为交流系统和直流系统两种。
交流系统主要包括了输电、变电和配电三个环节，电能是通过交流方式传输的。
直流系统主要应用于高压直流输电、直流柔性直流输电和工业控制等领域。
二、直流系统的设计原则。
1、安全可靠性高。
直流系统的设计需要采用更为严格的标准和控制措施，以确保其安全可靠性高。
2、稳定性好。
直流系统的稳定性比交流系统更好，可以更加稳定的传输能量，降低传输损失。
3、占用面积小。
直流系统占用的面积比交流系统小，适合安装在空间有限的场所。
4、运行效率高。
直流系统的运行效率高，可以快速响应控制请求并实现更高的负载。
三、电器设备选择。
1、逆变器。
逆变器是将直流电转换成交流电的设备，适用于柔性直流输电、可再生能源等领域。
2、直流/直流变换器。
直流/直流变换器一般用于直流输电场合，将电源电压和负载电压匹配，保证稳定的直流能量传输，并对负载进行智能控制。
3、直流断路器。
直流断路器是对直流电路进行保护的关键设备，可以快速切断电路，并防止过流或短路等故障。
四、保护及控制。
1、过电流保护。
过电流保护是直流电路保护的基础，可以有效地防止过载、短路等故障的发生。
2、过压保护。
过压保护可以保护电器设备免受电压过高的伤害，同时可以保护直流输电线路免受过压冲击。
3、瞬变保护。
瞬变保护可以保护直流电路免受电磁脉冲、雷电等外部干扰的损害。
4、智能控制系统。
智能控制系统可以对直流系统进行智能化的控制管理，包括传输能量合理分配、故障处理、电网调度等。
五、总结。
电力工程直流系统设计需要充分考虑系统的安全可靠性、稳定性、占地面积、运行效率等因素。
正确选择电器设备和采取合适的保护及控制措施，可以有效提高直流系统的可靠性和运行效率。
110KV降压变电所一次系统设计文献综述(精品文档)
变电所一次系统设计探究摘要：随着工业时代的发展，电力已成为人类历史发展的主要动力资源，要科学合理的驾驭电力必须从电力工程的设计原则和方法上理解和掌握其精髓，提高电力系统的安全可靠性和运行效率。
从而达到降低生产成本提高经济效益的目的。
变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
目前，国内110kv及以下中低压变电所，主接线为了安全，可靠起见多选单母线接线。
另外，合理的选择各种一次设备也能够提高变电所的安全系数及其经济性。
关键词：变电所 /安全/可靠/经济1 我国电能与变电站现状电能是发展国民经济的基础，是一种无形的、不能大量存储的二次能源，同时也是现代社会中最重要也是最方便的能源[3]。
电能的发、变、送、配电和用电，几乎是在同一时间完成的，须相互协调与平衡[2]。
变电和配电是为了电能的传输和合理的分配，在电力系统中占很重要的地位，其都是由电力变压器来完成的，因此变电所在供电系统中的作用是不言而语的。
变电所是联系发电厂和用户的中间环节，起着变换和分配电能的作用[2]。
因此，变电所的作用显得尤为重要。
首先要满足的就是变电所的设计规范。
安全可靠地发、供电是对电力系统运行的首要要求[10]。
（1）变电所的设计要认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求。
（2）变电所的设计应根据工程的5~10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
（3）变电缩的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理的确定设计方案。
（4）变电所的设计，必须坚持节约用地的原则。
其次，变电所所址的选择，应根据要求，综合考虑确定[1]。
2 设计变电站着手方面2.1 电气主接线方案的选定电气主接线是整个变电所电气部分的主干。
变电所电气主接线指的是变电所中汇集、分配电能的电路，通常称为变电所一次接线，是由变压器、断路器、隔离开关、互感器、母线、避雷器等电气设备按一定顺序连接而成的。
电力工程设计手册一次部分
电力工程设计手册一次部分
电力工程设计手册的一次部分是指低压、中压和高压电气设备及系统的设计，主要包括以下内容：
1. 低压电气系统设计：低压电气系统通常是指额定电压在1000V 以下的电气系统。
其设计包括用电负载计算、电缆敷设设计、保护措施和接地方案设计等。
2. 中压电气系统设计：中压电气系统通常是指额定电压在1000V 至35kV之间的电气系统。
中压电气系统的设计包括变电站布置设计、开关柜选型、电缆配线设计、接地设计以及保护措施设计等。
3. 高压输电系统设计：高压输电系统通常是指额定电压在110kV 及以上的电气系统。
其设计包括线路选线、杆塔布置、导线悬挂设计、绝缘串设计以及接地设计等。
4. 发电机组设计：发电机组设计包括发电机选型、容量计算、调速装置设计、并网控制装置设计、冷却系统设计等。
5. 变电站设计：变电站设计包括变电站布置设计、变压器选型、开关柜选型、保护措施设计、接地设计等。
以上是电力工程设计手册一次部分的主要内容，该部分的设计对于电力系统的正常运行和稳定供电非常重要。
特高压直流输电工程一次系统设计
特点和作用：直流PLC及RI滤波器
01
换流阀在开通过程中会产生高频干扰，为了限制直流系统的无线电干扰（0.5MHz－20MHz）以及对电力载波和通信明线的干扰（30kHz－500kHz），在换流站内装设了PLC和RI滤波器。
02
特点和作用：测量装置
中性线直流电流的测量采用零磁通电流测量装置。 处于高电位的电流测量采用光电式电流互感器： 直流极线电流测量，采用分流器或分流器＋罗可夫斯基线圈的结构。 直流滤波器高压端电流测量，采用罗可夫斯基线圈或CT。 直流滤波器不平衡电流测量，采用分流器。 交流滤波器高压端电流测量，采用CT。 交流滤波器不平衡电流测量，采用分流器。
继电器小室: 交流保护/ 交流场滤波器场测控及保护/
控制室: 直流极控阀控系统/ SCADA系统/ 空调/消防/站用电/ 阀内水冷系统/
换流阀是换流站中的主要设备，它的作用是把交流电力变成直流电力，或者实现逆变换。 早期直流工程多采用汞弧阀，随着电力电子工业的发展，晶闸管阀逐步取代了汞弧阀。根据触发方式不同，晶闸管阀又可分为电触发晶闸管换流阀和光触发晶闸管换流阀。 晶闸管阀有空气绝缘和油绝缘两种，空气绝缘占主导地位。空气绝缘阀有风冷、循环油冷和水冷等冷却方式，其中以水冷的效果最好。
背靠背直流联网 其特点是整流和逆变放在一个背靠背换流站内；无直流输电线路；可选择低的直流电压和较小的平波电抗值；可省去直流滤波器，从而降低了换流站的造价。另外，它还可以比远距离直流输电更为方便地调节换流站的无功功率，来改善被联电网的电压稳定性。对于电力系统之间的弱联系，采用背靠背联网更为有利。
远距离大容量直流输电同时又具有联网性质
在技术上采用两种输电方式均能实现，但采用直流输电比交流输电的技术经济性好。对于这种情况则需要对工程的输电方案进行比较和论证，最后根据比较的结果选择术经济性能优越的方案。
高压直流输电设计手册
高压直流输电设计手册一、引言高压直流输电（HVDC）系统是现代电力传输的重要方式之一，尤其在长距离、大功率输电和分布式能源应用等领域具有显著优势。
本手册旨在为高压直流输电系统的设计、建设和运营提供全面的指导和建议。
二、直流输电系统概述高压直流输电系统主要由换流站、直流输电线路和控制系统等组成。
换流站负责将交流电转换为直流电，或者将直流电逆变为交流电，是整个系统的核心。
直流输电线路负责传输直流电，其设计与常规的交流输电线路有所不同。
控制系统与保护系统协同工作，确保系统的稳定运行和故障时的快速响应。
三、电力电子设备电力电子设备是高压直流输电系统的关键组成部分，主要包括换流器、变压器、滤波器等。
换流器是实现交流电与直流电相互转换的核心设备，其性能直接影响整个系统的性能。
变压器用于升高或降低电压，以适应不同的输电需求。
滤波器用于减小换流过程中产生的谐波，提高供电质量。
四、直流输电线路设计直流输电线路的设计需考虑输电距离、功率等级、地理环境等多种因素。
一般而言，直流输电线路的损耗较小，可以远距离输送电能。
同时，线路的设计还需考虑电磁环境的影响，以降低对周围环境和生物的影响。
五、控制系统与保护系统控制系统是高压直流输电系统的神经中枢，负责调节系统的功率传输和保障系统的稳定性。
保护系统则是系统的安全卫士，负责在系统出现故障时快速切断电源，保护设备和人员的安全。
六、电力电子仿真与建模电力电子仿真与建模是高压直流输电系统设计和优化不可或缺的工具。
通过仿真与建模，可以模拟系统的运行特性，预测潜在的问题，优化系统的性能。
同时，还可以为控制策略的开发和保护系统的设计提供理论支持。
七、环境影响与可持续性高压直流输电系统在建设和运营过程中可能对环境产生一定的影响。
因此，系统的设计应充分考虑环境保护和可持续性发展的原则。
例如，应尽量采用环保型的材料和设备，减少对自然景观的影响等。
八、运行与维护策略为了保证高压直流输电系统的稳定运行和延长设备的使用寿命，需要制定一套完善的运行与维护策略。
特高压直流输电控制系统与控制保护装置
特高压直流输电控制系统硬 件构造
40
特高压直流控制保护旳特点
• 2. 新增功能 • 适应多种运行方式 • 单个换流器投退控制 • 直流融冰控制
41
单个换流器旳投退控制
42
特高压直流控制保护旳特点
• 3. 技术进步 • WINTDC 云广 • DC800 向上 • 主机采用高性能计算机 最新Intel双核处理器，
关量信号 • TDM (Time Division Multiplexed) 用于串行传
播模拟量信号
23
葛站保护分区
24
直流保护区域划分(大地回线)
25
控制保护软件
• ABB技术 • 由MACH2 系统功能块编程，生成图形文献。
• 简朴旳点击、拖动、放下即完毕。再通过编 辑，生成对应代码，下载到对应存储器中。
Converter unit firing
control
Voltage measuring
system
Id
5
葛站直流控制保护系统
6
三常直流工程龙泉站直流控 制保护系统框图
7
国内常规直流控 制保护设备
• 两种类型旳直流控制保护系统
• ABB、南瑞、四方
•
MACH 2系统
• SIEMENS、许继
•
4.特高压直流输电控制系 统与控制保护装置
• 4.1 常规高压直流输电控制系统与控制保护 装置
• 4.2 特高压直流输电控制系统与控制保护装 置旳特点
1
换流站二次设备
1. 运行人员控制和SCADA系统 2. 直流控制 3. 直流保护 4. 交流保护 5. 通信系统 6. 调度自动化 7. 能量计费系统 8. 暂态故障录波器 9. 直流线路故障定位器 10. 站主钟系统
高压直流输电系统设计
高压直流输电系统设计随着电力传输距离的增加和电力需求的不断增长，高压直流输电系统成为一种重要的电力传输方案。
高压直流输电系统设计是确保电能的高效传输和稳定供应的关键步骤。
本文将从高压直流输电系统的基本原理、系统设计要素、关键技术和设计考虑等方面进行探讨。
一、高压直流输电系统基本原理高压直流输电系统是通过将交流电转换为直流电，利用高压直流将电能从发电站输送到远距离需求点。
主要由以下组成部分构成：1. 发电机组：将机械能转化为电能，产生交流电。
2. 运动转换装置：将交流电转化为直流电。
3. 整流器变流器组：将交流电整流和变压，通过变流装置转换为高压直流电。
4. 输电线路：将高压直流电能从发电站输送到需求点。
5. 变流器整流器组：将高压直流电转换为交流电，供电至用户。
二、高压直流输电系统设计要素1. 输电距离：确定输电线路的长度，是设计过程的首要考虑因素。
2. 输电容量：根据用户的需求和电力网络的供需关系，确定输电系统的容量。
3. 输电损耗：通过系统设计以降低输电过程中的电能损失，提高输电效率。
4. 可靠性要求：根据电力供应的重要性和可靠性要求，设计相应的输电系统。
5. 技术经济指标：考虑系统的成本、维护费用和综合经济性能。
三、高压直流输电系统设计关键技术1. 输电线路选择：根据输电距离、电流容量和输电能力需求，选择适当的线路类型和优化输电线路的结构。
2. 设备选型：根据设计要求选择合适的发电机组、变流器、整流器等设备，并进行合理的配置。
3. 控制策略设计：设计合理的控制策略，包括保护设备和系统、电压、频率和功率等方面的控制策略。
4. 绝缘与温升控制：确保输电过程中绝缘性能良好，以及控制设备的温升情况。
5. 污秽度控制：制定有效的污秽度控制计划，保持设备表面的清洁，减少电力损耗。
6. 地理环境因素考虑：根据输电线路所处的地理环境，设计合理的支架和防护措施，防止设备被外界环境影响。
四、高压直流输电系统设计考虑1. 系统可靠性：根据电力供应的可靠性要求，设计高可靠性的输电系统，以确保电能的稳定供应。
1000kv特高压直流输电控制与保护设备技术导则
1000kv特高压直流输电控制与保护设备技术导则一、背景介绍在现代社会中，电力输送是至关重要的基础设施之一。
而1000kv特高压直流输电控制与保护设备技术则是这一领域中的重要一环。
本文将从深度和广度的角度，对这一技术进行全面评估，并撰写一篇有价值的文章，进行探讨与总结。
二、1000kv特高压直流输电的定义与意义1000kv特高压直流输电是指在1000千伏电压等级下进行的直流输电。
这是一项十分先进并具有前瞻性的技术，其意义在于提高了电力输送的效率和可靠性，同时有助于减少能源损耗、降低成本，对于解决长途输电和跨区域输电等问题具有重要意义。
三、1000kv特高压直流输电控制与保护设备技术概述1. 控制技术在1000kv特高压直流输电中，控制技术是至关重要的一环。
这涉及到对输电系统的运行状态、功率调节、电压调节等方面的控制，需要借助先进的控制设备和技术手段来实现。
2. 保护设备技术与控制技术相似，1000kv特高压直流输电的保护设备技术也是不可忽视的。
它涉及到对输电系统的故障检测、故障隔离、设备保护等方面，需要确保输电系统的安全稳定运行。
四、深入探讨1000kv特高压直流输电控制与保护设备技术1. 控制技术深入在实际控制技术中，我们需要考虑到电压、功率、电流等多方面的因素。
如何通过先进的控制算法和设备，实现对输电系统的精准控制，是一个值得探讨的话题。
2. 保护设备技术深入在保护设备技术方面，我们需要深入探讨如何通过先进的保护装置，实现对输电系统的智能保护和故障定位。
这涉及到对设备的性能、可靠性等方面的要求，以及与控制技术的协同工作等内容。
五、对1000kv特高压直流输电控制与保护设备技术的个人观点和理解在我看来，1000kv特高压直流输电控制与保护设备技术是一个十分复杂而又具有挑战性的技术领域。
它不仅需要我们拥有扎实的专业知识，更需要我们具备创新意识和解决问题的能力。
只有不断地进行研究和实践，才能不断地推动这一领域的发展，并为实现更高效、更安全的电力输送贡献自己的力量。
高压直流输电系统的设计共22页word资料
1 绪论1.1 高压直流输电技术的发展概况电力技术的发展是从直流输电技术是从20世纪50年代开始得到应用，并且在近年来迅速发展的一项新技术。
经过半个世纪的发展，高压直流输电技术的应用取得了长足的进步。
据不完全统计，目前包括在建工程在内，世界上已有近百个HVDC工程，遍布5大洲20多个国家。
它与交流输电相互配合，构成现代电力传输系统。
直流输电的发展可大致分为下面三个阶段：（1）1954年以前，试验阶段。
由于50年代初交流系统高压输电处于发展的黄金时代，加上当时技术水平的限制，直流输电发展缓慢并且不受重视。
（2）1954年至1972年，发展阶段。
1954年瑞典建成世界上第一条工业直流输电线路，标志着直流输电进入实用阶段。
在这一阶段，直流输电设备的制造技术、施工质量、运行水平都有了很大的提高。
直流输电技术应用到水下输电，不同额定频率交流系统互连，远距离大功率输电等多个方面。
（3）1972年至今，快速发展阶段。
1972年晶闸管阀换流器第一次在工程中应用，取代了汞弧阀，使直流输电技术提高了一大步。
直流输电技术得到了普遍的重视[1]。
1.2 我国高压直流输电的发展我国对高压直流输电的研究起步较晚，从60年代初开始，并由于种种原因中断了一段时间。
70年代前半期才又先后在浙江、上海、北京、西安等地恢复实验研究工作。
1977年，在上海建成并投运了我国第一条31kV，4.65MW，地下电缆长8.6km的直流输电试验线路。
1987年，在浙江舟山投运了±1O0kV，100MW，全长54km的高压直流工程，这是我国第一条自行设计、施工、全部设备国产化的线路。
1990年投运的葛洲坝至上海的电压±500kV，传输功率1200MW，输送距离约1045km的高压直流输电线路是我国当时规模最大的直流工程。
它的建成标志着我国高压直流输电技术上了一个台阶，为今后我国直流输电的建设和发展积累了丰富的经验。
2019年天生桥至广州直流输电系统投运，其额定工作电压±500kV，容量1800MW，线路长约965km。
