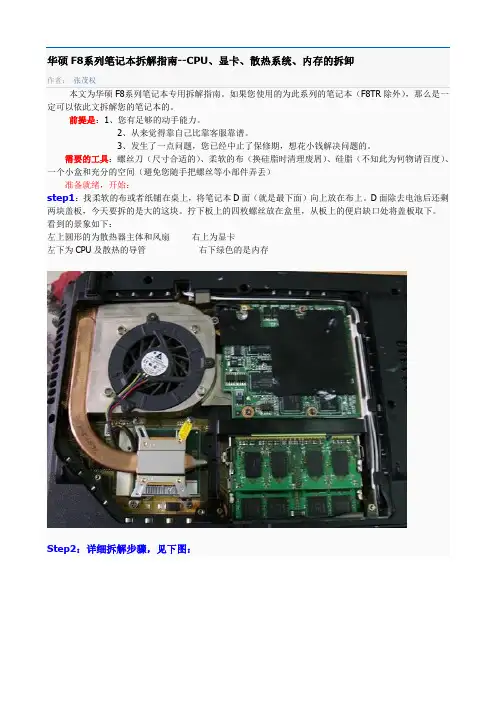

华硕F8系列笔记本拆解指南

华硕F8系列笔记本拆解指南--CPU、显卡、散热系统、内存的拆卸作者：张茂权本文为华硕F8系列笔记本专用拆解指南。

如果您使用的为此系列的笔记本（F8TR除外），那么是一定可以依此文拆解您的笔记本的。

前提是：1、您有足够的动手能力。

2、从来觉得靠自己比靠客服靠谱。

3、发生了一点问题，您已经中止了保修期，想花小钱解决问题的。

需要的工具：螺丝刀（尺寸合适的）、柔软的布（换硅脂时清理废屑）、硅脂（不知此为何物请百度）、一个小盒和充分的空间（避免您随手把螺丝等小部件弄丢）准备就绪，开始：step1：找柔软的布或者纸铺在桌上，将笔记本D面（就是最下面）向上放在布上。

D面除去电池后还剩两块盖板，今天要拆的是大的这块。

拧下板上的四枚螺丝放在盒里，从板上的便启缺口处将盖板取下。

看到的景象如下：左上圆形的为散热器主体和风扇右上为显卡左下为CPU及散热的导管右下绿色的是内存Step2：详细拆解步骤，见下图：图中的色点是螺丝，红色的三个固定风扇，黄色的四枚固定显卡，紫色的四枚将散热导管压在CPU上，蓝色的一枚将散热的导管整体固定在机壳上。

拆卸的步骤为：1、将红色三枚螺丝取下，拆下风扇，风扇连接主板的线垂直主板拔起即可。

2、拧下黄色的四枚螺丝。

由于显卡和散热片之间的硅脂起了胶水的作用，此时显卡还是固定的，所以：在图中显卡的左侧蓝点稍向上的位置小心翘起显卡，注意不要损伤显卡。

将显卡取下。

显卡：3、此时蓝色的螺丝拧下。

紫色的四枚螺丝也拧下。

这样就可以把整个散热的导管和散热片一起取下了。

（注意！！：CPU及其散热片之间也有硅脂充当胶水，所以请小心取下。

）下图为拆下的散热系统：你可以彻底清理散热片哦。

再注意：四枚紫色螺钉右上角的黄色贴纸学名叫做易碎贴，如果弄坏两年的免费保修自动终止。

不想的话就在此停手。

至此，只剩CPU和内存还在板上坚持。

Step3：拆卸CPU和内存下图为内存插槽：红色圈起的部分有一个拨片，每个插槽两端都有，共四个。

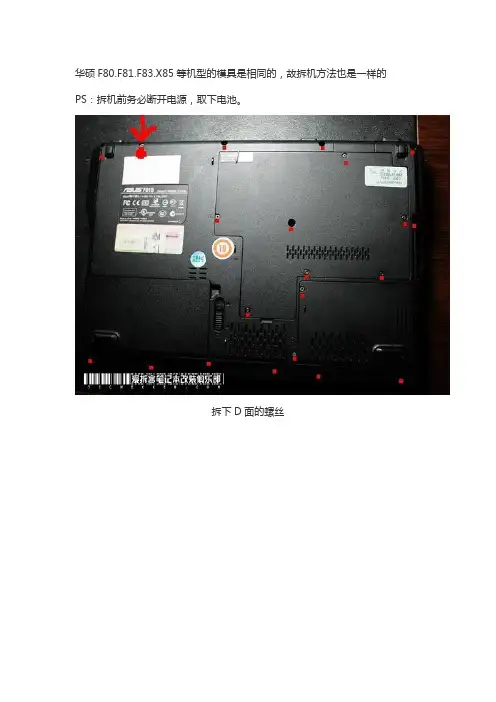

华硕F80.F81.F83.X85拆机图

华硕F80.F81.F83.X85等机型的模具是相同的，故拆机方法也是一样的PS：拆机前务必断开电源，取下电池。

拆下D面的螺丝
如果只是为了清理散热风扇的积灰，那么不必拆下外围螺丝，只需要拧下固定这
个后盖的螺丝即可
（PS：此散热模块比X88的单热管好多了~X88的见图3：http://www.5iche
/read-htm-tid-2738.html）
拧下固定硬盘的螺丝，向右推出硬盘
翻开笔记本后，首先要取下键盘，在图中的四个红点处，按键下面有四个卡扣，
轻轻拨动后即可取下键盘（注意排线）
拔下图中四个红圈圈出的排线连接
拧下此螺丝
取下显示器轴盖后发现两颗螺丝，拧下后就可以卸下显示屏。

拿下显示屏后，前面板就可以轻松取下来了~取得时候注意左侧耳机插孔有个卡
扣，可用扁口螺丝刀开启
红圈内螺丝拧下后，主板也就下来了~
拿下主板。

华硕A8系列官方拆机说明

C h a p t e r2Disassembly ProcedurePlease follow the information provided in this section to perform the complete disassembly procedure of the notebook. Be sure to use proper tools describedbefore.ASUS A8J/F Series Notebook consists of various modules. This chapter describes theprocedures for the complete notebook disassembly. In addition, in between procedures,the detailed disassembly procedure of individual modules will be provided for yourservice needs.The disassembly procedure consists of the following steps:•Battery Module•HDD Module•Wireless Module•Memory Module•VGA Module•CPU Module•ODD Module•Keyboard•Top Case Module•Motherboard•Bottom case Module•LCD ModuleBattery ModuleB A T T E R Y The illustration below shows how to remove the battery module.B A T T E R Y 1. Slide the battery latch and lift the battery away from the system.M O D U L E R E M O V A LHDD ModuleH D D M O D U L EThe illustrations below show how to remove the HDD module from the notebook.Removing HDD Module 1. Remove 1 screws (M2*5L(K)), then remove the HDD door.H D D M O D U L E R E M O V A LM2*5L2.Lift the HDD module and then remove it.3. Remove 4 screws [M3 * 4L(K)] to separate HDD from HDD housing.M3*4LWireless LAN ModuleW I R E L E S SThe illustration below shows how to remove the Wireless LAN module. L A NRemove WLANDisconnect the MAIN & AUX antenna.And open the two latches to pop the MINI PCI MODULE up then pull it out.W L A N R E M O V E LMemory ModuleM E M O R Y M O D U L EThe A8J/F Series Notebook does not have RAM onboard. There is one SO-DIMM sockets for installing SO-DIMM RAM. It can upgrade the total memory size up to 1GB .Removing Memory moduleM E M O R Y R E M O V A L1. Remove 4screws (M2*5L(K)), then remove the CPU door.2. Open the 2 latches aside (No. 1, 2), which will pop the memory module up to an angle of 30°, then pull out the memory module in that angle (No. 3).132o30VGA Board ModuleV G A B O A R DThe illustrations below show how to remove the VGABoard module from the notebook. M O D U L ERemove VGA board moduleV G A B O A R D 1. Remove 4 screws (M2*5L(K)),then remove the VGA board module R E M O V A LC P U M OD U L EC P U R E M O V A L32M2*5L143. Turn the non-removable screw here 180 degrees counter-clockwise to loosen theCPU.4. Squeeze the vacuum handling pump and use it to lift the CPU away.ODD ModuleThe illustration below shows how to remove the ODD module.1. Remove 2 screws (M2*5L(K))2. Push the ODD Module out by a pair of tweezers.O P T I C A L D R I V E D E V I C EL OO D D R E M O V A LM2*5LKeyboardK E Y B O A R DThe illustration of below shows how to remove the keyboard.Removing KeyboardK /B R E M O V A L1. Push the 4 latches in (No.1, No.2, No.3, No.4) with a pair of tweezers or a single-slotted screwdriver and lift the keyboard plate up.2.Slide forward the keyboard and pull the keyboard up.3. Lay the keyboard down over the Top case. *Do not remove the keyboard yet. The keyboard cable is still attached.4.Disconnect the FPC connector by a pair of tweezers.Removing Keyboard CableC A B L E1. Use a flexible connector tool to unlock the cable connector on both ends (no. 1). R E M O V A L2. Carefully pull out the keyboard cable (no. 2) with a pair of tweezers.3. Lock the connector (no. 3) again to avoid possible breakage.3.3.4. Remove keyboard from the top case.Top Case ModuleT O P C A S E M O D U L EThe illustrations below show how to disassemble and remove the top case module of the notebook. The module contains the top case itself.Removing top Case ModuleT O P C A S E 1. Remove both hinge cover.D I S A M ME M BL2.Disconnect the touchpad FFC from the top case.Touchpad FFC3.Disconnect the camera cable from the LCD module.4.Turn over the NB and remove the screw.5. Remove the LCD cable cover7 .Remove two screws (M2*5L(K))then disconnect the Coaxial & inverter cable.M2*5L8. Separate the antenna from the bottom case.9.Remove 2 screws on both hinges.Coaxial cableInverter cable10. Turn over the NB and remove 2 screws here.11. Separate the LCD module from the Top Case module11. Turn over the NB and remove 17 screws (M2*5L(K)) on the bottom case.B O T T O MC A S ER E M O V A LM2*5L12. Remove 6 screws (M2*5L(K))T O P C A S ER E M O V A L13. Separate the Top case from the bottom case.T O P C A S E R E M O V A L14.Disconnect the touch pad FFC and remove 1 piece of tape then take away thetouch pad FFC.15. Press the two buttons then take away the touchpad.MotherboardM O T H E R B O A R DThe illustrations below show how to disassemble and remove the Motherboard.Removing MotherboardM O T H E R B O A R DR E M O V A L 1. Remove 1 screws (M2*5L (K)).2. Disconnect the Bluetooth , Mic .speaker, cables then take away the Motherboard.3. Separate the Motherboard from the bottom case.4. Remove 4 screws on the IO bracket then take away.M2*3L5.Remove 2 pieces of tapes and disconnect the modem cable.6. Remove 2 screws and take away the modem board.Bottom Case ModuleB O T T O M The illustrations below show how to remove and disassemble the Bottom case module. The module contains Bluetooth board, speaker cable.C A S E M OD U L EDisassembling Bottom case ModuleB O T T O MC A S ED I S A S SE M B L Y1. Disconnect the Bluetooth cable and remove it.2. Take away the Bluetooth board from the bottom case.3. using the pair of tweezers, disconnect the microphone.4. Remove 4 screws and take away the speaker module from the bottom case.LCD Module L C D M O D U L EL C D M O D U L E D I S A S S E M B L Y The illustrations below show how to remove and disassemble the LCD module. The module contains LCD panel, Inverter board, LCD bezel, LCD back cover. Disassembling LCD Module3. Remove 6 rubber pads and 6 screws from LCD module.4. Prying the inside edges of the LCD bezel, and then separates it from LCD backcover.5. Disconnect the LCD cable.6. Remove 4 screws and take away the LCD panel.5. Remove 4 screws(M2*3L(K)) on the right LCD bracket to disassemble the LCDbracket.M2*3L6. Remove 4 screws(M2*3L(K)) on the left LCD bracket to disassemble the otherLCD bracket.M2*3L7. Remove 2 pieces of tapes and disconnect the coaxial cable then take it away.8. Lift a little bit the inverter board and disconnect the inverter cable and then takeit away.6. Remove 2 screws on both hinge and take them away.7. Remove 2 screws and remove 5 pieces of tapes then take away the wirelessblack & white wire.8. Disconnect the camera cable.9. Take away the Camera module from the LCD back cover.。

华硕笔记本电脑(PR04JS)拆解

华硕笔记本电脑（PR04JS）拆解方法：
1、键盘边缘有小口，小口有凸起的按钮，用小螺丝刀扣进按钮，慢慢扣出键盘。

注意键盘下面链接的排线，键盘抠出来后拔掉下面的排线。

2、卸掉键盘下所有露出来的螺丝。

3、拨出光驱。

4、光驱下有三个小螺丝要卸掉。

5、卸掉电池，把电池下面的几个螺丝瞎掉。

6、卸下后盖两端螺丝，把后盖打开。

7、卸下两个橡胶垫子可以看到下面有两个螺丝，并卸下来。

8、卸掉后盖下面露出的螺丝，拔掉两根线。

（记住白线和黑线的位置）
9、卸掉硬盘上的四个螺丝。

10、卸掉硬盘下两个小螺丝
11、慢慢从一边开始打开上面的盖子。

12、打开面盖后，推开排线接口锁扣，并轻轻拔掉几个排线。

13、卸掉主盘上的螺丝。

14、将主板轻轻抠出来。

15、卸掉CPU和大集成块上的7个螺丝。

16、把散热器抠出来。

17、用螺丝刀抠开风扇盖的锁扣，轻轻拨开散热风扇上被粘住的黑塑料盖。

18、可以清理散热风扇上堆积的灰尘。

19、组装就按相反的顺序来组装。

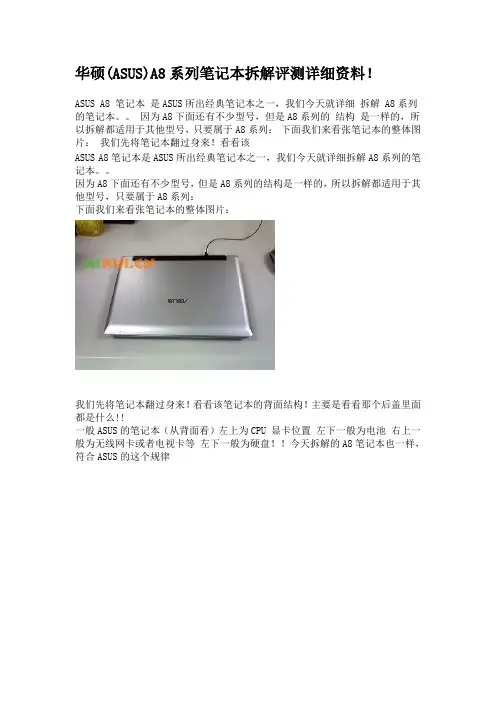

华硕(ASUS)A8系列笔记本拆解评测详细资料

华硕(ASUS)A8系列笔记本拆解评测详细资料！ASUS A8 笔记本是ASUS所出经典笔记本之一，我们今天就详细拆解 A8系列的笔记本。

因为A8下面还有不少型号，但是A8系列的结构是一样的，所以拆解都适用于其他型号，只要属于A8系列：下面我们来看张笔记本的整体图片：我们先将笔记本翻过身来！看看该ASUS A8笔记本是ASUS所出经典笔记本之一，我们今天就详细拆解A8系列的笔记本。

因为A8下面还有不少型号，但是A8系列的结构是一样的，所以拆解都适用于其他型号，只要属于A8系列：下面我们来看张笔记本的整体图片：我们先将笔记本翻过身来！看看该笔记本的背面结构！主要是看看那个后盖里面都是什么!!一般ASUS的笔记本（从背面看）左上为CPU 显卡位置左下一般为电池右上一般为无线网卡或者电视卡等左下一般为硬盘！！今天拆解的A8笔记本也一样，符合ASUS的这个规律我们一步一步拆解螺丝看看！！拆下上面所标注的螺丝后图片如下：看看A8笔记本风扇的特写：我们今天也顺便也清洁下风扇。

先将风扇拆解出来，如下图片。

要是你还想将CPU取下来的话，那就看下面CPU边上有一字口，用小螺丝刀拧开，这样A8笔记本的CPU就可以取出来了！！下面我们将键盘从ASUS A8笔记本上拆解下来，如下图片：看到圈里的那个小卡口了吗？拆键盘的关键就在那。

你需要用指甲将它拨回去，这样键盘就可以取出来了，要是没有指甲那么你就用小一字螺丝刀来完成这个工作吧！！键盘拆解下来前你必须将键盘的排线先从笔记本的主板上拆解下来！！否则键盘的排线会损坏哦！！注意就是了要是你需要拆笔记本屏幕的话，那么你首先需要动下图中的原件，需要将屏幕中的排线取下来，这样才能保证你下一步的拆解顺利！！（用一字螺丝刀）我们还是将CPU取下来吧，这样可以看清楚风扇下的东西，也可以好好的清洁下A8笔记本的风扇！！看下图，你同样需要将下面散热器固定在CPU上的螺丝全部拧掉！！CPU上面的那个黄色标签是ASUS在笔记本出厂的时候贴上的，是防止个人拆的！也就是说你拆解后，笔记本就将没有保修了！！这点可要明白哦！！拆解CPU前，我们需要将CPU旁边的显卡取下！！如下图取下A8笔记本显卡后，我们可以看到显卡后面的散热铜片！！很大一片哦！！。

ASUS笔记本拆机清洁指南大全

ASUS 笔记本清洁服务变更+拆机清洁指南大全ASUS 笔记本清洁服务变更+拆机清洁指南大全 lionamc版主帖子6842精华3积分14635本币11966本本 N81VP 注册时间2007-8-2 1楼跳转到倒序看帖打印字体大小: t T发表于 3 天前 12:01 | 只看该作者 | 收藏ASUS 笔记本清洁服务变更+拆机清洁指南大全 ASUS , 笔记本, 指南, 清洁, 服务本主题由菜鸟NO.1 于 3 天前 18:06 设置高亮本帖最后由 lionamc 于 2010-7-1 13:52 编辑前言众所周知，ASUS 的笔记本在两年保修期内清洁是免费的，当时也是华硕主推的一个卖点，但是从今年6月底开始，ASUS 的保修政策变动了，清洁不再是免费的服务内容了！详细见下面注释华硕笔记本电脑特色服务之“两年免费清洁服务”取消，具体变更如下：对于在免费保修期内送修的笔记本电脑产品，如果客户仅需要清洁服务，不论是否拆机，均需支付服务费100元人民币对于超过免费保修期范围，如免费保修期内人为损坏或超过两年保固期的，客户要求提供清洁服务，保持原有政策不变，即客户需支付服务费100元人民币1评分人数o redalert01:好文章！本币 + 10∙【万能的水堂】生日了。

∙【华硕ASUS笔记本论坛】ASUS笔记本清洁服务变更+拆机清洁指南大全∙【华硕游戏机型讨论区】G系列机器的保修政策和散热清洁步骤∙【万能的水堂】踏入万元户了。

像我这样出色的男人，无论在什么地方，都像漆黑中的萤火虫一样，那样的鲜明，那样的出众。

我那忧郁的眼神，稀嘘的胡喳子，神乎其神的手法，和那杯Dry Martine ，都深深地迷住了你。

11年的设计经验来告诉你专业显卡的真正作用回复引用评分报告 lionamc版主帖子6842精华3积分14635本币11966本本 N81VP 注册时间2007-8-2 2楼发表于 3 天前 12:01 | 只看该作者本帖最后由 lionamc 于 2010-7-1 15:40 编辑由于服务政策变动了，清洁机器要收费了，其实ASUS 的机器清洁灰尘并不复杂，所以还不如自己动手，丰衣足食！下面是ASUS 常见机型的清洁方法，大家可以对号入座，根据对应的型号系列来参考清洁清洁前先说几项注意事项：第一：自行拆机有可能会涉及保修的问题，如果大家对保修比较敏感，请不要自行拆机第二：拆机前一定要将电池取下来，，否则造成的一切后果自负！第三：一般清洁机器，是指清洁排风口，（风扇会转一般问题不大，主要是排风口堵塞灰尘导致散热不佳）清洁工具A8,F8,N80,N81,Z99系列M50,G50,VX5系列F3,M51系列A6,G1,G1S系列F6，F9系列F80,F81,F83,X88系列K40，K50系列F5,x59系列X51系列N50，N51系列N60,N61系列U80系列后续型号会不断Update像我这样出色的男人，无论在什么地方，都像漆黑中的萤火虫一样，那样的鲜明，那样的出众。

华硕笔记本如何拆机

华硕笔记本如何拆机华硕笔记本已经上市了好几年了，很多喜欢华硕的朋友也都购买了华硕n46，相信它的性能和外观都是不错的，可以说是众多笔记本电脑产品中的佼佼者。

但是用的时间久了还是会发生一些故障，比如开不开机，电脑卡顿、系统瘫痪等问题，大家大家遇到这类问题其实不必过于担心，学会一些简单的拆机方法可以轻松解决这些问题，那么华为笔记本怎么拆机呢?请听店铺一步步跟您说。

拆机前须知:1、拆卸任何部件时都不能生拉硬拽,以免误伤部件。

如中途遇到困难,要么查阅资料,要么询问专业维修人员。

2、拆机前一定要先关机,并且拔掉电源、卸下电池后,等待3分钟左右再拆解。

3、无特殊故障情况下一年拆机清理一次。

4、笔记本螺丝很多,一定要记住每个螺丝的所在位置,拆卸下一处模块的螺丝后,按照模块上所处的位置摆在一张纸上,并在纸上写上位置名称,如后盖螺丝、主板螺丝……防止弄混。

5、散热导管可以用水冲洗,但是风扇千万不要用水冲。

6、为了保证笔记本内部元件的安全,在拆机前请尽量洗手,或者触摸金属物件消除静电。

工具:气吹,刷子或毛笔,擦镜布或软布,螺丝刀,镊子,导热硅脂。

华硕拆机步骤与方法：一、首先准备好工具，镊子和螺丝刀是不可少的东西。

刷子准备着就是为了在拆开键盘的时候顺便清理以下内部的灰尘。

二、只需要使用到瓶口螺丝刀，图中的螺丝刀头子上面沾上的透明胶带是为了无痕拆机，以免弄花了笔记本的外壳。

三、笔记本的键盘上方边缘处有借个类似图中这样的卡孔，用螺丝刀伸进去将卡扣拨开，然后把键盘撬起来一点，其他的都是如此操作。

四、待键盘撬起来之后，用手直接将键盘翻开，要轻轻的翻起来，因为键盘下方还有笔记本键盘的数据排线，弄断了就很麻烦了。

五、键盘下面有两根数据线，一根是键盘的排线，一根是键盘灯的线，将这两根线拔出来之后，键盘就可以取下来了。

华硕的最大特点是配置了扬声器和低音炮，能将两者的功效完美结合，从而让用户享受到清晰饱满、感染力十足的音乐效果。

不管用户在看电影时，还是在打游戏的时候，都能通过它良好的音效获得最优质的服务。

笔记本电脑拆机吹灰教程

华硕笔记本K、A系列笔记本拆解教程第一步。

切除所有的电源，然后拔出电池。

如何所示：注意看红圈位置搬到开锁位置，取出电池。

第二步：如下图所示蓝圈所示是内存条，先把螺丝去掉。

去掉之后如图所示上面的是内存，有两个白色的掐口，往两边搬开内存条就自动弹出来，按的时候也是一样，和平平面成三十度角直接按进去会听到卡的一声就是安装好了。

右下角的硬盘，四周有四个螺丝，记得全部卸除来。

在最右边会看到一个黑色的带子直接往右拉硬盘就出来了。

这个时候后面的零件就全部卸完了。

下一步按顺序卸下后板上所有的螺丝一颗都不要漏。

下一步：等所有的螺丝都卸完之后，可以把光驱拿出来，记得光驱下面还有三颗螺丝。

要全部卸掉。

下一步正面卸键盘如图所示红圈之处有几个掐口，自己看看，用很细的平口起子伸进去之后往上一挑可以感觉到键盘弹起来，然后一次寻找还有三个，全部挑开之后键盘就可以拿下来，如图：看红圈处，那有个接口，白色的那个，两边一起往后拉，就可以吧那个蓝色的键盘线取出来，记住两边一起使劲。

下一步看见那个白色的铁片了吗把上面的所有螺丝卸下来。

然后取壳子，记得不要用力，用银行卡或者别的类似的东西，有很多暗扣如果抠不开不要用力，慢慢的扣就好了。

然后你会发现触摸板下面会有和键盘一样的接口，取下的方法一样。

之后你就会看到下图：依旧是老规矩，这就是主板，把上面的所有螺丝卸下来。

一定要记得位置。

然后就是把主板取下来。

记得看右边有一个接口那个接口要用点力才可以拔下来接上的时候也要一样。

下一步：把图上红圈两个地方的接口拔出来，依旧是两边一起用力。

之后你就可以把主板拿出来了。

到这里你已经差不多成功的把笔记本拆卸下来了。

下一步就是电脑里最脏的地方，风扇了。

如图：依旧是螺丝卸下来，然后接口上手用力取下来。

在去这一套时候会有点费力，应为是用硅胶粘在CPU上的，不过放心取完之后，在按上，硅胶依旧可以使用。

之后你会见到这样的场面：怎么样壮观吧，你的笔记本就这样全部拆掉了，怎么样。

华硕笔记本电脑(PR04JS)拆解

华硕笔记本电脑（PR04JS）拆解方法：
1、键盘边缘有小口，小口有凸起的按钮，用小螺丝刀扣进按钮，慢慢扣出键盘。

注意键盘下面链接的排线，键盘抠出来后拔掉下面的排线。

2、卸掉键盘下所有露出来的螺丝。

3、拨出光驱。

4、光驱下有三个小螺丝要卸掉。

5、卸掉电池，把电池下面的几个螺丝瞎掉。

6、卸下后盖两端螺丝，把后盖打开。

7、卸下两个橡胶垫子可以看到下面有两个螺丝，并卸下来。

8、卸掉后盖下面露出的螺丝，拔掉两根线。

（记住白线和黑线的位置）
9、卸掉硬盘上的四个螺丝。

10、卸掉硬盘下两个小螺丝
11、慢慢从一边开始打开上面的盖子。

12、打开面盖后，推开排线接口锁扣，并轻轻拔掉几个排线。

13、卸掉主盘上的螺丝。

14、将主板轻轻抠出来。

15、卸掉CPU和大集成块上的7个螺丝。

16、把散热器抠出来。

17、用螺丝刀抠开风扇盖的锁扣，轻轻拨开散热风扇上被粘住的黑塑料盖。

18、可以清理散热风扇上堆积的灰尘。

19、组装就按相反的顺序来组装。

华硕A8系列官方拆机说明

C h a p t e r2Disassembly ProcedurePlease follow the information provided in this section to perform the complete disassembly procedure of the notebook. Be sure to use proper tools describedbefore.ASUS A8J/F Series Notebook consists of various modules. This chapter describes theprocedures for the complete notebook disassembly. In addition, in between procedures,the detailed disassembly procedure of individual modules will be provided for yourservice needs.The disassembly procedure consists of the following steps:•Battery Module•HDD Module•Wireless Module•Memory Module•VGA Module•CPU Module•ODD Module•Keyboard•Top Case Module•Motherboard•Bottom case Module•LCD ModuleBattery ModuleB A T T E R Y The illustration below shows how to remove the battery module.B A T T E R Y 1. Slide the battery latch and lift the battery away from the system.M O D U L E R E M O V A LHDD ModuleH D D M O D U L EThe illustrations below show how to remove the HDD module from the notebook.Removing HDD Module 1. Remove 1 screws (M2*5L(K)), then remove the HDD door.H D D M O D U L E R E M O V A LM2*5L2.Lift the HDD module and then remove it.3. Remove 4 screws [M3 * 4L(K)] to separate HDD from HDD housing.M3*4LWireless LAN ModuleW I R E L E S SThe illustration below shows how to remove the Wireless LAN module. L A NRemove WLANDisconnect the MAIN & AUX antenna.And open the two latches to pop the MINI PCI MODULE up then pull it out.W L A N R E M O V E LMemory ModuleM E M O R Y M O D U L EThe A8J/F Series Notebook does not have RAM onboard. There is one SO-DIMM sockets for installing SO-DIMM RAM. It can upgrade the total memory size up to 1GB .Removing Memory moduleM E M O R Y R E M O V A L1. Remove 4screws (M2*5L(K)), then remove the CPU door.2. Open the 2 latches aside (No. 1, 2), which will pop the memory module up to an angle of 30°, then pull out the memory module in that angle (No. 3).132o30VGA Board ModuleV G A B O A R DThe illustrations below show how to remove the VGABoard module from the notebook. M O D U L ERemove VGA board moduleV G A B O A R D 1. Remove 4 screws (M2*5L(K)),then remove the VGA board module R E M O V A LC P U M OD U L EC P U R E M O V A L32M2*5L143. Turn the non-removable screw here 180 degrees counter-clockwise to loosen theCPU.4. Squeeze the vacuum handling pump and use it to lift the CPU away.ODD ModuleThe illustration below shows how to remove the ODD module.1. Remove 2 screws (M2*5L(K))2. Push the ODD Module out by a pair of tweezers.O P T I C A L D R I V E D E V I C EL OO D D R E M O V A LM2*5LKeyboardK E Y B O A R DThe illustration of below shows how to remove the keyboard.Removing KeyboardK /B R E M O V A L1. Push the 4 latches in (No.1, No.2, No.3, No.4) with a pair of tweezers or a single-slotted screwdriver and lift the keyboard plate up.2.Slide forward the keyboard and pull the keyboard up.3. Lay the keyboard down over the Top case. *Do not remove the keyboard yet. The keyboard cable is still attached.4.Disconnect the FPC connector by a pair of tweezers.Removing Keyboard CableC A B L E1. Use a flexible connector tool to unlock the cable connector on both ends (no. 1). R E M O V A L2. Carefully pull out the keyboard cable (no. 2) with a pair of tweezers.3. Lock the connector (no. 3) again to avoid possible breakage.3.3.4. Remove keyboard from the top case.Top Case ModuleT O P C A S E M O D U L EThe illustrations below show how to disassemble and remove the top case module of the notebook. The module contains the top case itself.Removing top Case ModuleT O P C A S E 1. Remove both hinge cover.D I S A M ME M BL2.Disconnect the touchpad FFC from the top case.Touchpad FFC3.Disconnect the camera cable from the LCD module.4.Turn over the NB and remove the screw.5. Remove the LCD cable cover7 .Remove two screws (M2*5L(K))then disconnect the Coaxial & inverter cable.M2*5L8. Separate the antenna from the bottom case.9.Remove 2 screws on both hinges.Coaxial cableInverter cable10. Turn over the NB and remove 2 screws here.11. Separate the LCD module from the Top Case module11. Turn over the NB and remove 17 screws (M2*5L(K)) on the bottom case.B O T T O MC A S ER E M O V A LM2*5L12. Remove 6 screws (M2*5L(K))T O P C A S ER E M O V A L13. Separate the Top case from the bottom case.T O P C A S E R E M O V A L14.Disconnect the touch pad FFC and remove 1 piece of tape then take away thetouch pad FFC.15. Press the two buttons then take away the touchpad.MotherboardM O T H E R B O A R DThe illustrations below show how to disassemble and remove the Motherboard.Removing MotherboardM O T H E R B O A R DR E M O V A L 1. Remove 1 screws (M2*5L (K)).2. Disconnect the Bluetooth , Mic .speaker, cables then take away the Motherboard.3. Separate the Motherboard from the bottom case.4. Remove 4 screws on the IO bracket then take away.M2*3L5.Remove 2 pieces of tapes and disconnect the modem cable.6. Remove 2 screws and take away the modem board.Bottom Case ModuleB O T T O M The illustrations below show how to remove and disassemble the Bottom case module. The module contains Bluetooth board, speaker cable.C A S E M OD U L EDisassembling Bottom case ModuleB O T T O MC A S ED I S A S SE M B L Y1. Disconnect the Bluetooth cable and remove it.2. Take away the Bluetooth board from the bottom case.3. using the pair of tweezers, disconnect the microphone.4. Remove 4 screws and take away the speaker module from the bottom case.LCD Module L C D M O D U L EL C D M O D U L E D I S A S S E M B L Y The illustrations below show how to remove and disassemble the LCD module. The module contains LCD panel, Inverter board, LCD bezel, LCD back cover. Disassembling LCD Module3. Remove 6 rubber pads and 6 screws from LCD module.4. Prying the inside edges of the LCD bezel, and then separates it from LCD backcover.5. Disconnect the LCD cable.6. Remove 4 screws and take away the LCD panel.5. Remove 4 screws(M2*3L(K)) on the right LCD bracket to disassemble the LCDbracket.M2*3L6. Remove 4 screws(M2*3L(K)) on the left LCD bracket to disassemble the otherLCD bracket.M2*3L7. Remove 2 pieces of tapes and disconnect the coaxial cable then take it away.8. Lift a little bit the inverter board and disconnect the inverter cable and then takeit away.6. Remove 2 screws on both hinge and take them away.7. Remove 2 screws and remove 5 pieces of tapes then take away the wirelessblack & white wire.8. Disconnect the camera cable.9. Take away the Camera module from the LCD back cover.。

华硕F8拆机过程

【DIY】笔记本突然过热，DIY拆装清理垃圾灰尘，有图，有真相!前几天刚装了个360硬件大师（原鲁大师），昨天就给我来个狠的。

由于电脑整天不关，深夜时给我发出了警报，CPU温度超过75度警戒线！那嘀嘀的声音太吓人了！我就赶紧开启鲁大师自动节能降温功能，把屏幕调到最暗，把给室友传送的文件传送完之后，才放心的关了机。

我的电脑2年多以来，从来没有过过热的情况，所以别的同学在争相买散热垫时我总是给以无视。

但就在年前，我电脑背面的起防滑和垫高作用的橡胶支柱掉了之后，笔记本背面就直接挨着桌面了，这样会妨碍散热，但我一直没有花心思去解决这个问题。

现在问题来了，不得不解决了。

但造成笔记本过热的主要原因并不是如此，而是笔记本的散热孔灰尘积累过多，阻碍了热量的传出。

于是我下定决心，把电脑拆开，给它来个彻底的大扫除！因为我的电脑早已过了保修期，所以就懒得跑去售后去了。

首先，给大家看一看我的笔记本完整时的形状。

然后就开始拆了！先拿掉电池，再卸下两个碍事的盖子，打开后就是这样了，如图。

下面就开始拆里面的各种配件了，虽然不需要清理硬盘，但既然拆了，就把它也拿出来玩玩吧！拿下来的硬盘：开始拆散热器了，先看看布局：散热器有一部分在显卡下面，先拆显卡！显卡插的紧，费了好大劲啊！下面终于到最该拆掉的地方了。

废话少说，上图！我对着亮处看了看散热孔，灰尘都快把它给堵死了！然后就正式开始清理工作了，我借了个气筒，这回可以使劲对着它出气了！上一个擦电脑用过的纸，好脏啊！看看擦过的散热器，手机拍的，效果不好，看不出来干净与否。

散热器那个尖嘴下面是CPU，既然都拆开了，也不妨把它拿下来看看。

下面是CPU背面和CPU插槽：后面都清理完了，就干活干到底，把键盘也拆下擦擦吧！不过键盘这里一直放着键盘垫，并没有多脏。

咱毕竟不是专业人士，就不把显示器和主板拆下来玩了。

好了，一切都弄好之后就开始装机了，这就没什么好叙述的了，按拆下来的反序装上就行了，注意别少拧上一两个螺丝就好。

华硕笔记本拆解过程

华硕W5A
这就是今天要拆解的W5A的模样，只是这台是白色版本的，而我们今天要拆解的是黑色版本。

先从最容易的开始拆，把本本反一个面，打开左下方的盖子，可以看到一条内存安装在这里。

采用三星颗粒的DDR II内存
容量为256MB，采用三星颗粒的DDR II内存。

W5A一共配备了512MB的内存，另外256MB 的内存一定固化在了主板上，后面的拆解证实了这一设想。

硬盘
继续打开背面的盖子，找到了硬盘的藏身之处。

硬盘与一个金属架子固定在一起，起到了固定硬盘的作用，在金属架子上还有一条尼龙带，可以方便插拔硬盘。

W5A上选用了日立的硬盘，容量为6 揭开机身背面的最后一块盖子，露出了W5A的高效散热系统。

其中一个固定螺丝上有一张封条，笔者义无反顾地撕下了它，从此这台W5A 就失去了保修的资格。

散热系统
散热系统由一根扁平的热管将热量传导至出风口处的散热鳍片上，然后由风扇将热量带出机身。

在末端的则是北桥散热部分。

有四个螺丝孔的是CPU的散热部分
纯铜散热片
为了保持颜色的统一，华硕把纯铜散
I915M北桥芯片
背面的拆解暂时只能进行到这里，再次翻转机身从正面入手。

看了半天，就感觉这个键盘比较碍眼，用刀片橇三下，键盘就可以被轻易取下，拔下反面的排线，就可以完全脱离机身。

拆解键盘
拆解键盘
纯黑色的键盘拥有较好手感，反面的金属板使键盘拥有了最佳的稳定性。

反面有近一半面积的金属板被胶带所覆盖，这样会不会拥有一定的防水性能呢？
X架构键盘
这是被明基模仿过的X架构键盘，这里可以看出金属板拥有一定的厚度，看起来较为牢固。

华硕拆机清灰

史上最全华硕X42J笔记本拆机清灰图文教程当你的电脑用了两年后，我们便可以考虑一下拆机除尘了。

此外当你的电脑风扇经常以最大转速运行时，也需要拆机除尘。

一、拆机1. 工具：螺丝刀三把、酒精、清洁剂、导热硅脂、棉签若干开始动工：2.机子背面圈圈里的是螺丝位置，螺丝最好分开放，不要把所有螺丝全放在一起。

一定要记得哪些地方有螺丝，不然会出现清灰装上后，螺丝多出几颗！3.取下电池、拆内存盖、拆硬盘盖。

A拆硬盘舱B取下硬盘（拧开4颗螺丝，向右平行挪动）C拆硬盘D卸下硬盘下隐藏螺丝E取下内存条（卡扣向两别剥）F取出光驱，拆掉下面的3颗螺丝。

G抠出光驱，大胆用力就行，前提是背面螺丝都卸下H卸下光驱下螺丝4.拆键盘抠开键盘卡子拆完后，开始拆键盘，4个卡扣，注意键盘下面有连主板的排线!5、拆掉后盖上的其他所有螺丝。

卸下可见机壳上的螺丝6.拆面板小心拆下硬盘排线拆下触摸板排线取下键盘后，拆掉下图螺丝，下面还有一根触摸板连接主板的线，也拔下来卸下面板所有可见螺丝抠下面板7、取下上盖后，就看见主板了。

接着拆掉主板上的螺丝，拨开排线（如下图）拆下两个白箭头的螺丝这个就是那个白箭头8.散热组件9.拆下风扇拆风扇的时候要撕下胶布拆下风扇的排线然后把主板提起来，其背面就能看到风扇。

拆掉其6颗螺丝，拨开风扇的排线，就能取下风扇了。

10、拨开风扇的3个卡扣，就能打开风扇，自己把灰尘清理干净吧！所有物品二、除灰如果硅脂干了，要重新涂上新的。

（修电脑的地方有卖硅脂/导热膏的，不贵，几块钱）三、重新组装上，哪儿怎么拆的就怎么重新装回去，记得各处的排线一定要连接上哦。

弄好后再按拆的步骤倒着安装好，看看这本本~清完灰后，如果开机不能进系统，出现启动修复，怎么办？方法：1、开机的时候，不停的按F2，直到进入bios设置界面。

通过左右键选中“Advanced”，通过上下键选中“SATA Configuration”，回车进入下一个设置界面。

2、把AHCI模式改成IDE模式，如下图。

F8S系列拆机详图

F8S系列拆机详细图，爱折腾的本友看了肯定需要，如果需要看更猛的那就要回帖（已修复) - 华硕F8专属讨论区 - 【华硕 | ASUS笔记本】 - 笔记本论坛_本友会买笔记本，从本友会开始！ - P... /thread-1086993-1-1.html[2010-3-17 20:52:26]
F8S系列拆机详细图，爱折腾的本友看了肯定需要，如果需要看更猛的那就要回帖（已修复) - 华硕F8专属讨论区 - 【华硕 | ASUS笔记本】 - 笔记本论坛_本友会买笔记本，从本友会开始！ - P... /thread-1086993-1-1.html[2010-3-17 20:52:26]
F8S系列拆机详细图，爱折腾的本友看了肯定需要，如果需要看更猛的那就要回帖（已修复) - 华硕F8专属讨论区 - 【华硕 | ASUS笔记本】 - 笔记本论坛_本友会买笔记本，从本友会开始！ - P... /thread-1086993-1-1.html[2010-3-17 20:52:26]
打印字体大小:
倒序看帖跳转到
F8S 系列拆机详细图，爱折腾的本友看了肯定需要，如果需要看更猛的那就要回帖（已修复)
本主题由菜鸟NO.1 于 2010-2-3 22:41 置顶本帖最后由飞扬九七于 2010-2-9 14:06 编辑
? 楼主
资深本友
帖子 386 精华 2 积分 1465 本币 1058 注册 2009-2-6
F8S系列拆机详细图，爱折腾的本友看了肯定需要，如果需要看更猛的那就要回帖（已修复) - 华硕F8专属讨论区 - 【华硕 | ASUS笔记本】 - 笔记本论坛_本友会买笔记本，从本友会开始！ - P... /thread-1086993-1-1.html[2010-3-17 20:52:26]

华硕笔记本ab壳轻松自己换

华硕笔记本AB壳轻松自己换
更换华硕A6VA屏幕的外壳并不难，重要的就是要小心操作。

买到AB壳后，准备一支小十字螺丝刀就可以自己动手了。

第一步，将电脑关机，拨掉电源，再将电池取下来，在一张宽大的桌子上铺一块布，就可以开始拆了第二步，拧下电源插孔傍边一块盖板的螺丝，将盖板向上拨出。

里面有两个插头，小心将插头拨出，再将两根用螺丝压住的线拆下（记住位置，装的时候别弄错了）
第三步，拧下两个屏轴的定位螺丝，再将电脑反过来底面朝上放在桌上，拧出四个屏轴的固定螺丝和
屏轴罩的固定螺丝。

再将电脑反过来正面朝上放在桌上，两手抬住屏幕向上拨出屏轴。

第四步，用手指甲弄下五个小橡胶块，拧出五个AB 盖的固定螺丝，再用指甲从上边开始弄开B壳
第五步，小心拧下显示屏的固定螺丝，取下摄像头和话筒电路板，取下屏蔽线，将合屏感应电路板右端的插头拨开，再将底下的铝膜撬高点，将感应电路板抽出
第六步，双手托起显示屏，放在电脑上面，换入新壳。

用书在壳下面垫高垫平，先装屏蔽线、摄像头、话筒、合屏感应开关，并将线固定好（买的新壳有一根屏蔽线可以取下不要。

将原装的屏蔽线装好后一定要将铝膜粘好在铁片上，铝膜本来有胶，不能再打胶水）
第七步，先放好屏轴，再将显示屏放上去，上好螺丝固定好。

剩下的就是按拆时相反的次序装好就OK了。

2018-华硕笔记本拆机图解-优秀word范文 (1页)

2018-华硕笔记本拆机图解-优秀word范文
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
华硕笔记本拆机图解
华硕电脑是全球领先的3C解决方案提供商，致力于为个人和企业用户提供最具创新价值的产品及应用方案。

下面小编为大家带来华硕笔记本拆机图解，希望大家多多阅读!
华硕笔记本拆机图解
拆下电池，和后盖，卸下后盖的所有螺丝。

拆下内存条，wifi天线和硬盘
卸下光盘驱动器
翻过来笔记本，开始拆卸下键盘
卸键盘时，要小心，键盘下的连接线
卸载主板的电源线和屏幕连接线
主板下的拆卸，卸下风扇和导热棒
涂抹导热硅胶，清理风扇，装回导热棒
按照原有的步骤，装回机器，所有步骤完成。

华硕笔记本怎么拆机清理灰尘

华硕笔记本怎么拆机清理灰尘推荐文章联想笔记本灰尘如何清理热度：笔记本电脑灰尘太多如何清理热度：联想G490笔记本电脑拆机清理风扇灰尘热度：笔记本清理灰尘的方法步骤热度：笔记本该怎么样清理灰尘热度：不少朋友都遇到过这样的问题，不管是家里的台式电脑，还是笔记本电脑，用了几年后，机身和散热口处粘连着较多的灰尘，开机弄着弄着就有软件弹窗提示CPU的温度过高了，摸一摸散热口处温度也确实一直居高不下。

这可能是机子的散热被灰尘阻碍了，这时就需要对电脑清灰了。

台式机的清灰工作简单，但是笔记本要怎么办?下面店铺就分享华硕x84h的拆机清灰方法。

1、清灰前准备，拆除笔记本电脑的外插设备，如电源、鼠标、键盘、耳机等，并且关机。

2、将电脑翻过来放在桌面，看到电脑背面，拆除电脑的电池，和背面的螺丝孔的螺丝。

温馨提示：所有电脑拆机螺丝请有序放置，适当作标记，以便回头装机还原不会弄错。

3、将电脑正放，看到电脑键盘上方，有四个活动卡扣，边外拉键盘用小起子依次推动卡扣。

四个卡扣都往里推后即可取出电脑键盘，然后小心拔出键盘排线，和其他可见连接排线。

4、拆除电脑键盘后，可以看到电脑的上面板，用螺丝刀小心拧下可见的螺丝，并有序放置。

如果电脑有光碟的光驱，那么此时用手，可以轻松直接拔出，然后拆除光驱下的一颗螺丝。

5、完成上述步骤后开始有软塑料棒或者指甲，插入如图缝隙中，从左至右慢慢移动一周即可拆下电脑上板，此过程请用力适度切忌蛮力，避免上板变形，如果取不下建议检查上述步骤。

6、拆下上板后，就可以看到电脑的主板了，小心拔出电脑主板与其他元件的连接排线，并且拧下主板和后板的连接线，就可以拆下主板，看到风扇散热器，cpu在散热器下面。

7、找到风扇后，先拔出风扇与主板的连接线，然后拧下所有风扇散热器与主板的连接螺栓。

8、取下风扇后，将风扇与散热器连接的胶带撕下，看到散热器散热片口，可以看到很多灰尘。

小心清理。

9、如果有电脑风扇润滑油等可以给电脑活动部分适当添加。

华硕F8除尘

在清理开始前我们要做一些准备工作，首先是工具，除了拆卸螺丝用的螺丝刀外，我们还会用到清洁剂、软布、硅脂、软毛刷、气吹，同时还有可能需要润滑剂或润滑膏。

下面就是我们在清理时用到的一些工具。

多合一螺丝刀，内含一把镊子，同时可用于承装拆卸下来的螺丝常用螺丝刀口PH0常用螺丝刀口PH1常用螺丝刀口一字1.3螺丝刀的作用除了拆卸螺丝外，还可以用来撬开一些卡扣设计，另外小号螺丝刀如一字1.3和圆形1.0都可以用来清理一些极窄的空间，或用来给风扇轴承涂抹润滑油脂。

软毛刷清除附着在机身内部的灰尘时会用到软毛刷，可以在清洁套装里或市场上轻松弄到。

如果找不到软毛刷用毛笔刷也可以，但必须保证不掉毛。

网购的倍能事达ST700含银导热硅脂1.5g装，足够给三台笔记本添加另外用户可以用自备的导热硅脂来替代笔记本原来配备的硅脂，这次我们用的是从淘宝上购买的倍能事达ST700含银导热硅脂，导热系数7.5，成本只有6元，足够给三台笔记本替换使用。

网购的红色美孚润滑脂，如果是老产品需要对风扇进行清理，那还会用到润滑油或润滑脂，其中很多朋友认为用缝纫机油足可以胜任笔记本风扇的润滑功用，但实际上油类润滑物在笔记本散热风扇的小空间中极易挥发，因此首选应该是润滑脂。

我们这次选用的也是从淘宝上购买的美孚润滑脂，红色款是耐高温型，正适合笔记本散热风扇的使用。

此外如果是一般的简单清理，我们还会用到皮吹，用以清除笔记本内部四角及散热孔的灰尘，普通的相机镜头皮吹即可。

而这次我们清洗时用沾湿的软布进行擦拭灰尘，同时用水压冲洗散热片内的污垢，因此没有用到皮吹。

除了硬件工具外，我们还采用了Everest Ultimate工具软件对两款笔记本的核心温度进行了监测。

它内部有一个可模拟处理器全功率运作状态的工具，开启后将同时显示处理器、处理器核心、显卡、硬盘四部分的温度，便于我们对比清理灰尘前后的效果。

今天作为范例的这款产品是一部2007年购入的华硕F8SG。

华硕笔记本拆机步骤详解

华硕笔记本拆机步骤详解华硕a40j是一种手机式的电脑。

从20世纪四五十年代第一代电子管的计算机，当时有一间房子那么大，随着后来的计算机的发展，计算机技术逐步的趋于成熟，随着时间的变化，计算机已经走进了我们的家庭，电脑的长时间使用会有灰尘散落在里面，有时还可能会出现一些小故障，这个时候就需要我们拆机来检查一下了，接下来店铺就带您了解一下华硕a40j拆机的内容吧!华硕(ASUS)，创立于1989年，一家以技术为核心的公司，至今已经成长为全球性的企业，拥有世界最顶尖的研发队伍，以高品质的产品、创新的技术和令人感动的服务闻名于世。

华硕电脑是全球领先的3C解决方案提供商，致力于为个人和企业用户提供最具创新价值的产品及应用方案。

身为这股改革潮流中的领导者之一，华硕的使命是藉由提供不断创新的IT解决方案，激励华硕的使用者发挥最大潜能。

华硕a40j拆机步骤：工具：2.5号的十字起(都是标准螺丝孔，一个就够了)，质量过的去的小毛刷(一定不能掉毛啊，清灰用，吹起的时候可以用皮老虎)，不太重要的卡片一张(有拆机塑料片当然更好)1.拆小仓。

拆机第一部当然是关机，拔电池，然后去洗手，释放一下静电，先拆D面的一个小仓。

2.把圈圈中的卡扣打开即可取下电池，然后按照文字顺序拧下小仓上的三颗螺丝3.添加、拆换内存。

4.D面的小舱盖打开之后片可以看到内存硬盘和 CPU风扇的一部分了，换内存只需要用双手同时把内存条两遍的卡扣向外拉，然后顺手便可以取出来了5.换硬盘。

拆下固定硬盘架的四颗螺丝，然后用手向外拉硬盘架上的黑色塑料条，即可拆下硬盘。

6.拆下硬盘架后我们可以发现硬盘现在固定在一个金属硬盘架上面，现在只需要把硬盘架上面的四颗螺丝全部拧下来，就可把硬盘取下来了7.换光驱位硬盘。

先拆下拧下一颗螺丝，用手向外抽拉，即可拆下光驱。

拆下光驱后，如果各位机油希望给本本添加第二块硬盘的只需要再另购一只光驱位硬盘托架即可。

长时间使用不管是什么东西，质量再好的商品物品也难免会出现一些小的问题，而且电脑长时间使用就会有灰尘集聚，适当的清理一下对电脑也有很大的好处哦!这个时候宅在家中的我们就可以简单依据上面的华硕a40j拆机步骤自己动手拆机检查或者清理一下，工具都很简单都是家中常备的，所以很适合您动手做一做呢!有关华硕a40j拆机的有关内容小编就介绍到这里了，希望能给您带来帮助。
