中断控制寄存器一览表

51单片机寄存器汇总表

51单片机寄存器功能一览表21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU 的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。

这样就没事了。

C51特殊功能寄存器列表

（一）TMOD（定时器模式控制寄存器）1、字节地址89H，不可位寻址2、各位定义（MSB）（LSB）7 6 5 4 3 2 1 0GATE C/T M1 M0 GATE C/T M1 M0---------------- -----------------控制 T1 控制 T0GATE：门控位。

当GATE=1时计数器受外部中断信号控制C/T ：计数器和定时器选择位。

C/T=0为定时器M1M0 操作方式功能0 0 方式0 13位计数器0 1 方式1 16位计数器1 0 方式2 可以自动重新装载的8位计数器1 1 方式3 T0分为2个独立的计数器、T1停止计数。

注意：当单片机复位时TMOD各位都为0。

（二）TCON（定时器/外部中断控制寄存器）1、字节地址88H，可位寻址。

2、各位定义MSB LSB7 6 5 4 3 2 1 0TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0TF1：T1溢出标志。

当T1溢出时，有硬件置1，可向CPU发出中断请求，CPU响应中断后由硬件 TR1：启动T1标志。

IE1：外部中断1请求标志IT1：外部中断触发方式，IT1=0为电平触发方式，低电平有效。

IT1=1为边沿触发标志高电平（三）IE（中断允许寄存器）1、字节地址A8H，可位寻址。

2、各位定义MSB LSB7 6 5 4 3 2 1 0EA *ET2 ES ET1 EX1 ET0 EX0EA：总中断允许位 ==1允许ES：串口中断允许位ET1：T1中断允许位（四）IP（中断优先级寄存器）1、字节地址B8H，可位寻址。

2、各位定义MSB LSB7 6 5 4 3 2 1 0/ / PT2 PS PT1 PX1 PT0 PX0-----------------------------------》优先级从低到高（五）T2CON（T2方式控制寄存器）1、字节地址：C8H2、各位定义：MSB LSB7 6 5 4 3 2 1 0TF2 EXF2 RCLK TCLK EXEN2 RT2 C/T2 CP/RL2（六）TL0，THO，TL1，TH1，TL2，TH2，RCAP2L，RCAP2H（七）SCON（串口控制寄存器）1、位地址98H，可以位寻址2、各位定义MSB LSB7 6 5 4 3 2 1 0SM0 SM1 SM2 REN TB8 RB8 TI RISM0SM1 工作方式功能说明0 0 0 移位寄存器方式（用于IO扩展）0 1 1 8位UART波特率可变1 02 9位UART1 1 3 9位UARTREN：允许接收控制位。

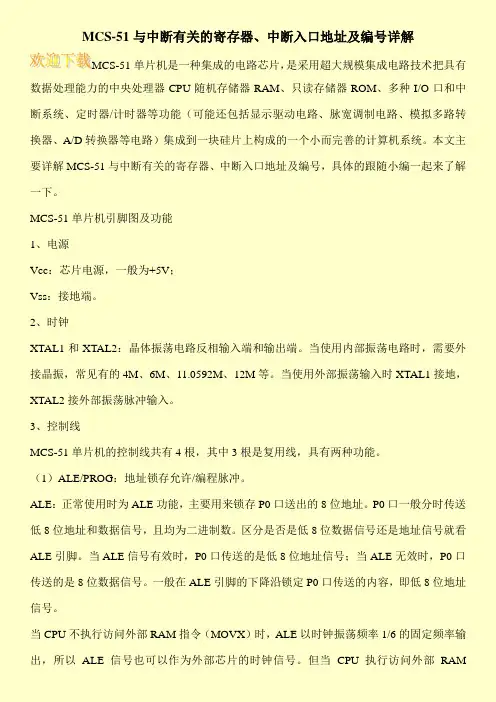

MCS-51与中断有关的寄存器、中断入口地址及编号详解

MCS-51与中断有关的寄存器、中断入口地址及编号详解MCS-51单片机是一种集成的电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

本文主要详解MCS-51与中断有关的寄存器、中断入口地址及编号，具体的跟随小编一起来了解一下。

MCS-51单片机引脚图及功能1、电源Vcc：芯片电源，一般为+5V；Vss：接地端。

2、时钟XTAL1和XTAL2：晶体振荡电路反相输入端和输出端。

当使用内部振荡电路时，需要外接晶振，常见有的4M、6M、11.0592M、12M等。

当使用外部振荡输入时XTAL1接地，XTAL2接外部振荡脉冲输入。

3、控制线MCS-51单片机的控制线共有4根，其中3根是复用线，具有两种功能。

（1）ALE/PROG：地址锁存允许/编程脉冲。

ALE：正常使用时为ALE功能，主要用来锁存P0口送出的8位地址。

P0口一般分时传送低8位地址和数据信号，且均为二进制数。

区分是否是低8位数据信号还是地址信号就看ALE引脚。

当ALE信号有效时，P0口传送的是低8位地址信号；当ALE无效时，P0口传送的是8位数据信号。

一般在ALE引脚的下降沿锁定P0口传送的内容，即低8位地址信号。

当CPU不执行访问外部RAM指令（MOVX）时，ALE以时钟振荡频率1/6的固定频率输出，所以ALE信号也可以作为外部芯片的时钟信号。

但当CPU执行访问外部RAM。

中断寄存器

一、中断序号二、IE（interrupt enable）中断允许寄存器（可以位寻址）只有打开全局开关，其它各位的开关才可以开启。

每个位开关赋值为1则开，赋值为0则关。

使用方法：（1）整体赋值：如IE=0x81；(开启全局中断，打开外部中断0)（2）、单独赋值：如EA=1;EX0=1;(开启全局中断，打开外部中断0)三、IP中断优先级控制寄存器（可位寻址）四PCON电源控制寄存器（只能字节寻址，不能位寻址）SMOD：波特率加倍位，该位与串口通信有关。

POF：掉电标志位。

GF1,GF0:两个通用工作标志位，用户可以自由使用。

PD:掉电模式设定位。

●PD=0 单片机处于正常工作状态。

●PD=1 单片机进入掉电（Power Down）模式，可由外部中断或硬件复位模式唤醒，进入掉电模式后，外部晶振停振，CPU、定时器、串行口全部停止工作，只有外部中断工作。

在该模式下，只有硬件复位和上电能够唤醒单片机。

IDL:空闲模式设定位。

●IDL=0 单片机处于正常工作状态。

●IDL=1 单片机进入空闲（Idle）模式，除CPU不工作外，其余仍继续工作，在空闲模式下可由任一个中断或硬件复位唤醒。

五TCON（Timer Control Register）定时器/计数器控制寄存器（可位寻址）TF1：定时器1溢出标志位。

●当定时器1计满溢出时，由硬件使TF1置“1”，并且申请中断。

进入中断服务程序后，由硬件自动清“0”，在查询方式下用软件清“0”。

TR1：定时器1运行控制位。

●由软件清“0”关闭定时器1。

当GATE=1，且INT1为高电平时，TR1置“1”启动定时器1；当GATE=0，TR1置“1”启动定时器1。

TF0：定时器0溢出标志。

其功能及操作情况同TF1。

TR0：定时器0运行控制位。

其功能及操作情况同TR1。

IE1：外部中断1请求标志位。

发生中断后由硬件置1，响应中断后由硬件清零。

IT1：外部中断1触发方式选择位。

●当IT1=0，为低电平触发方式；●当IT1=1，为下降沿触发方式。

(完整版)51单片机特殊功能寄存器功能一览表

51单片机特殊功能寄存器功能一览表21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。

这样就没事了。

51单片机特殊功能寄存器

51单片机特殊功能寄存器一、中断控制寄存器IE功能解释：1、EA：中断总开关，如果它等于0，则所有中断不允许。

2、X：无效位；3、ET2：定时器2中断允许；4、ES：串行口中断允许；5、ET1：定时器1中断允许；6、EX1：外部中断1中断允许；7、ET0：定时器0中断允许；8、EX0：外部中断0中断允许；二、中断标志及外部中断方式选择寄存器TCON功能解释1、TF1：定时器/计数器1（T1）的溢出中断标志。

当T1从初值开始加1计数到计数满，产生溢出时，由硬件使TF1置“1”，直到CPU响应中断时有硬件复位；2、TR1：T1的运行控制位，该位置1或清0用来实现启东计数或停止计数；3、TF0：定时器/计数器0（T0）的溢出标志位，其作用同TF1；4、TR0：T0的运行控制位，该位置1或清0用来实现启东计数或停止计数；5、IE1：外部中断1中断请求标志位，如果IT1 = 1,则外部中断1引脚P3.1上的电平有1变0时，IE1由硬件置位，外部中断1请求中断。

在CPU响应该中断时由硬件清0；6、IT1：外部中断源1触发方式控制位，边沿/电平触发模式。

7、IE0:外部中断0中断请求标志位，功能同IE1;8、IT0：外部中断源0触发方式控制位，边沿/电平触发模式。

三、定时器方式控制寄存器TMOD高4位（D7-D4）用于定时器1，低四位（D3-D0）用于定时器0；1、Gate：定时器/计数器运行控制位，用来确定外部中断请求引脚（INT0，INT1）是否参与T0或T1的操作控制。

当Gate=0时，只要定时器控制寄存器TCON中的TR0(或TR1)被置1时，T0（或T1）被允许开始计数；当Gate=1时，不仅要TCON中的TR0或TR1置位，还需要P3口的P3.2或P3.3引脚为高电平，才允许计数；2、C/T:定时器方式或计数器方式选择位。

C/T = 1时，为计数器方式；C/T = 0时为定时器模式。

3、M1，M0:定时器四种工作方式选择位：4、四、UART控制寄存器SCON功能解释：1、SMO,SM1：串行口操作方式选择位，两个选择位对应四种状态。

8051,STC89C52单片机特殊功能寄存器

1、8051特殊功能寄存器表编号名称地址功能1P080H P0口寄存器2P190H P1口寄存器3P2A0H P2口寄存器4P3B0H P3口寄存器5PSW D0H程序状态字6ACC E0H累加器7B F0H B寄存器8SP81H堆栈指针9DPL82H数据地址指针（低8位）10DPH83H数据地址指针（高8位）11PCON87H电源控制寄存器12TCON88H定时器/计数器控制寄存器13TMOD89H定时器/计数器方式控制寄存器14TL08AH定时器/计数器0（低8位）15TL18BH定时器/计数器1（低8位）16TH08CH定时器/计数器0（高8位）17TH18DH定时器/计数器1（高8位）18IE A8H中断允许控制寄存器19IP B8H中断优先级控制寄存器20SCON98H串行口控制寄存器21SBUF99H串行口锁存器2、常用的特殊功能寄存器定义中断优先级寄存器—IP76543210——PT2PSPT1PX1PT0PX0位7:—保留位6:—保留位5:PT2定时器2中断优先级位4:PS 串行通讯中断优先级位3:PT1定时器1中断优先级位2:PX1外部中断1优先级位1:PT0定时器0中断优先级位0:PX0外部中断0优先级中断允许控制寄存器—EA76543210EA—ET2ESET1EX1ET0EX0位7:EA 使能标志，为1则使能所有中断，为0则禁止所有中断位6:—保留位5:ET2定时器2中断使能，ET2=1，使能；ET2=0，禁止位4:ES串行通讯中断使能，ES=1，使能;ES=0，禁止位3:ET1定时器1中断使能，ET=1,使能；ET=0，禁止位2:EX1外部中断1中断使能，EX1=1，使能；EX1=0，禁止位1:ET0定时器0中断使能，ET0=1，使能；ET0=0,禁止位0:EX0外部中断0中断使能，EX0=1，使能；EX0=0，禁止定时器控制寄存器—TCON76543210TF1TR1TF0TR0IE1IT1IE0IT0位7:TF1定时器1溢出中断标志位，溢出后由MCU清0方可再次起作用位6:TR1定时器1控制位，TR1=1：启动定时器；TR1=0：定时器停止位5:TF0定时器0溢出中断标志位，溢出后由MCU 清0方可再次起作用位4:TR0定时器0控制位，TR0=1：启动定时器；TR0=0：定时器停止位3:IE1外部中断1触发标志位，当检测到P3.3从高电平到低电平跳变时置位，响应中断后由硬件清0。

STC89系列单片机常用寄存器

STC89C52/STC89C52RC各特殊功能寄存器地址及功能EA--全局中断ET2--T2中断ES--串行口中断ET1--T1中断EX1--INT1中断ET0--T0中断EX0--INT0中断PT1-- T1定义为高/低(H/L)优先级中断PX1-- INT1定义为高/低(H/L)优先级中断PT0-- T0定义为高/低(H/L)优先级中断PX0-- INT0定义为高/低(H/L)优先级中断注：高四位设置T1，第四位设置T0GATE=1--定时器/计数器开始与停止仅受TR x控制；GATE=0--定时器/计数器开始与停止受TR x和外部中断引脚共同控制；C/T=1，计数器模式；C/T=0，定时器模式；4.PCON,电源管理寄存器：SMOD--串口方式1,2,3时，H=波特率加倍，L=波特率正常GF1,GF0--通用工作标志位PD--H=掉电模式IDL--H=空闲模式SM0,SM1--SM2--多机通信控制位REN--允许串行接收位TB8--方式2，3中发送数据第9位RB8--方式2，3中接收数据第9位TI--发送中断标志位RI--接收中断标志位ISPEN--ISP/IAP功能允许位SWBS--软件选择从用户应用程序区启动(0),还是从ISP程序区启动SWRET--H=软件系统复位WT2,WT1,WT0--设定CPU等待的最长时间7.TCON，定时器/计数器控制寄存器TF1--T1溢出标志位TR1--T1运行控制位，软件清零关闭T1（GATE=1，INT1=1时，TR1启动T1,；GATE=0，TR1启动T1）TF0-- T0溢出标志位TR0-- T0运行控制位，软件清零关闭T1（GATE=1，INT1=1时，TR0启动T0,；GATE=0，TR0启动T0）IE1--INT1请求标志IT1--INT1触发方式选择位（=0，电平触发；=1，跳变沿（负跳变）触发）IE0-- INT0请求标志IT0-- INT0触发方式选择位（=0，电平触发；=1，跳变沿（负跳变）触发）Written by Cosmos510。

中断寄存器

一、中断序号二、IE（interrupt enable）中断允许寄存器（可以位寻址）只有打开全局开关，其它各位的开关才可以开启。

每个位开关赋值为1则开，赋值为0则关。

使用方法：（1）整体赋值：如IE=0x81；(开启全局中断，打开外部中断0)（2）、单独赋值：如EA=1;EX0=1;(开启全局中断，打开外部中断0)三、IP中断优先级控制寄存器（可位寻址）四 PCON电源控制寄存器（只能字节寻址，不能位寻址）SMOD：波特率加倍位，该位与串口通信有关。

POF：掉电标志位。

GF1,GF0:两个通用工作标志位，用户可以自由使用。

PD:掉电模式设定位。

●PD=0 单片机处于正常工作状态。

●PD=1 单片机进入掉电（Power Down）模式，可由外部中断或硬件复位模式唤醒，进入掉电模式后，外部晶振停振，CPU、定时器、串行口全部停止工作，只有外部中断工作。

在该模式下，只有硬件复位和上电能够唤醒单片机。

IDL:空闲模式设定位。

●IDL=0 单片机处于正常工作状态。

●IDL=1 单片机进入空闲（Idle）模式，除CPU不工作外，其余仍继续工作，在空闲模式下可由任一个中断或硬件复位唤醒。

五 TCON（Timer Control Register）定时器/计数器控制寄存器（可位寻址）TF1：定时器1溢出标志位。

●当定时器1计满溢出时，由硬件使TF1置“1”，并且申请中断。

进入中断服务程序后，由硬件自动清“0”，在查询方式下用软件清“0”。

TR1：定时器1运行控制位。

●由软件清“0”关闭定时器1。

当GATE=1，且INT1为高电平时，TR1置“1”启动定时器1；当GATE=0，TR1置“1”启动定时器1。

TF0：定时器0溢出标志。

其功能及操作情况同TF1。

TR0：定时器0运行控制位。

其功能及操作情况同TR1。

IE1：外部中断1请求标志位。

发生中断后由硬件置1，响应中断后由硬件清零。

IT1：外部中断1触发方式选择位。

89C51中断控制寄存器

89C51中断寄存器详情中断系统：AT89C51单片机的中断系统由中断源、与中断控制有关的特殊功能寄存器、中断入口、顺序查询逻辑电路等组成，包括5个中断请求源、4个与中断控制有关的寄存器（IE、IP、TCON、SCON）、两个中断优先级及顺序查询逻辑电路。

1.中断源：中断源是指能引起中断、发出中断请求的装置或事件。

AT89C51有5个中断源○1外中断0（INT0）：中断请求信号从单片机的P3.2脚输入○2外中断1（INT1）：中断请求信号从单片机的P3.3脚输入○3内定时器/计数器0（T0）：溢出中断○4内定时器/计数器1（T1）：溢出中断○5串行口中断：包括串行收中断RI和串行发中断TI2.中断入口地址及内部优先权寄存器3.IE结构及各位名称、地址⑴EA是CPU中断总允许位。

EA=1，CPU开放中断；EA=0，CPU屏蔽所有的中断请求。

⑵ES是串行中断允许控制位。

ES=1，允许串行口中断；ES=0，禁止串行口中断。

⑶ET1是定时器/计数器1中断允许控制位。

ET1=1时允许定时器/计数器1中断；反之禁止。

⑷EX1是外部中断INT1中断允许位。

EX1=1时，允许外部中断1中断；反之依然。

⑸ET0是定时计数器T0的溢出中断允许位。

ET1=1时允许定时器/计数器0中断；反之禁止。

⑹EX0是外部中断INT0允许位。

EX1=1时，允许外部中断0中断；反之禁止。

89C51系统复位后，IE中各位均被清0，即禁止所有中断。

4.TCON（定时器/计数器和外中断控制寄存器）：TCON的字节地址为88H，是可位寻址的特殊功能寄存器，其地址有低到高依次是88H ~ 8FH。

TCON结构及位名称、位地址TF1：T1溢出中断请求标志。

当定时器/计数器T1溢出时，由硬件置“1”，请求中断。

TF0：T0溢出中断请求标志。

当定时器/计数器T0溢出时，由硬件置“1”，请求中断。

IE1：外中断1中断请求标志。

当INT1引脚（P3.3）上出现有效的外部中断信号时，由硬件置“1”，请求中断。

51单片机存储器结构介绍

51单片机存储器结构介绍MCS-51单片机在物理结构上有四个存储空间：1、片内程序存储器2、片外程序存储器3、片内数据存储器4、片外数据存储器但在逻辑上，即从用户的角度上，8051单片机有三个存储空间：1、片内外统一编址的64K的程序存储器地址空间（MOVC）2、256B的片内数据存储器的地址空间（MOV）3、以及64K片外数据存储器的地址空间（MOVX）在访问三个不同的逻辑空间时，应采用不同形式的指令（具体我们在后面的指令系统学习时将会讲解），以产生不同的存储器空间的选通信号。

程序内存ROM寻址范围：0000H ~ FFFFH容量64KBEA = 1，寻址内部ROM；EA = 0，寻址外部ROM地址长度：16位作用：存放程序及程序运行时所需的常数。

七个具有特殊含义的单元是：0000H ——系统复位，PC指向此处；0003H ——外部中断0入口000BH —— T0溢出中断入口0013H ——外中断1入口001BH —— T1溢出中断入口0023H ——串口中断入口002BH —— T2溢出中断入口内部数据存储器RAM物理上分为两大区：00H ~ 7FH即128B内RAM和SFR区。

作用：作数据缓冲器用。

下图是8051单片机存储器的空间结构图程序存储器一个微处理器能够聪明地执行某种任务，除了它们强大的硬件外，还需要它们运行的软件，其实微处理器并不聪明，它们只是完全按照人们预先编写的程序而执行之。

那么设计人员编写的程序就存放在微处理器的程序存储器中，俗称只读程序存储器（ROM）。

程序相当于给微处理器处理问题的一系列命令。

其实程序和数据一样，都是由机器码组成的代码串。

只是程序代码则存放于程序存储器中。

MCS-51具有64kB程序存储器寻址空间，它是用于存放用户程序、数据和表格等信息。

对于内部无ROM的8031单片机，它的程序存储器必须外接，空间地址为64kB，此时单片机的端必须接地。

强制CPU从外部程序存储器读取程序。

单片机中断寄存器汇总

定时/计数器寄存器1.工作方式寄存器TMOD(P134)TMOD 为T0.T1的工作方式寄存器，其各位的格式如下：TMOD定时器1 定时器0位7 GATE ——T1的门控位。

当GATE=0时，只要控制TR1置1，即可启动定时器T1开始工作；当GATE=1时，除需要将TR1置1外，还要使INT1引脚为高电平，才能启动相应的定时器开始工作。

位6 C/—T ——T1的功能选择位。

当C/—T=0时，T1为定时器方式；当C/—T=0时，T1为计数器方式；位5和位4 M1和M0——T1的方式选择位。

由这两位的组合可以定义T1的3种工作方式定时器T1工作方式选择表如右表：位3 GATE ——T0的门控位。

当GATE=0时，只要控制TR0置1，即可启动定时器T0开始工作；当GATE=1时，除需要将TR0置1外，还要使INT0引脚为高电平，才能启动相应的定时器开始工作。

位2 C/T ——T1的功能选择位。

当C/—T=0时，T0为定时器方式；当C/—T=0时，T0为计数器方式；位1和位0 M1和M0—T0的方式选择位。

由这两位的组合可以定义T1的3种工作方式定时器T0工作方式选择表TMOD 不能进行位寻址，只能用字节传送指令设置定时器工作方式，低半节定义定时器0，高半字节定义定时器1。

复位时，TMOD 所有位均为0，定时器处于停止工作状态。

定时/计数器控制寄存器TCON(P135)TCON 的作用是控制定时器的启/停，标志定时器的溢出和中断情况。

定时器控制寄存器TCON 各位格式如下:TCON(88H)当定时器1计满溢出时，由硬件使TF1置1，并且申请中断。

进入中断服务程序后，由硬件自动清0，在查询方式下用软件清0。

TR1(TCON.6)——定时器1运行控制位。

当TR1=1时，启动定时器1工作；当TR1=0时，关闭定时器1。

TF0(TCON.5) )——定时器T0溢出标志其功能及操作情况同TF1。

TR0(TCON.4) ——定时器T0运行控制位。

PWM寄存器表

PWMIR--中断寄存器10 9 8 4~7 3 2 1 0 PWMMR6PWMMR5PWMMR4保留PWMMR3PWMMR2PWMMR1PWMMR0包含11个位，其中7个位用于匹配中断，4个位保留。

如果有中断产生，PWMIR对应位置位。

向对应位的IR写入1，会置位中断，写入0，无效PWMTCR--定时器控制寄存器3 2 1 0PWM使能保留计数器复位计数器使能位0：为1时，PWMTC和PWMPC使能计数，为0时，计数器被禁止。

位1：为1时，PWMTC和PWMPC在pclk的下一个上升沿同步复位。

该位为0之前，保持复位状态。

位2：保留位3：只有在PWMLER中的相应位置位后发生的匹配0事件，才会使程序写入匹配寄存器的值生效。

PWMPR--预分频寄存器PWMMR0~PWMMR6--匹配寄存器TC一直增加，当两个值相等时，触发动作(产生中断、复位计数器、停止定时器)，具体执行什么动作由PWMMCR控制。

PWMMCR--匹配控制寄存器20:18 17:15 14:12 11:9 8:6 5:3 2:0 PWMMR6PWMMR5PWMMR4PWMMR3PWMMR2PWMMR1PWMMR0举例PWMMR0：位2：PWMMR0与PWMTC值匹配时，该位是1则PWMTC和PWMPC停止计数，PWMTCR的0位复位0。

位1：PWMMR0与PWMTC值匹配时，复位PWMTC位0：PWMMR0与PWMTC值匹配时，产生中断PWMPCR--控制寄存器15 14:9 8:7 6:1 0保留PWMENA6~1 保留PWMSEL6~1 保留位6：1PWM1~6的选择控制模式，1位双边沿控制，0位单边沿控制PWMLER--锁存使能寄存器7 6 5 4 3 2 1 0保留PWMMR6PWMMR5PWMMR4PWMMR3PWMMR2PWMMR1PWMMR0 位6~0：锁存PWMMR6~PWMMR0。

单片机中断寄存器汇总

定时/计数器寄存器1.工作方式寄存器TMOD(P134)TMOD 为T0.T1的工作方式寄存器，其各位的格式如下：TMOD定时器1 定时器0位7 GATE ——T1的门控位。

当GATE=0时，只要控制TR1置1，即可启动定时器T1开始工作；当GATE=1时，除需要将TR1置1外，还要使INT1引脚为高电平，才能启动相应的定时器开始工作。

位6 C/—T ——T1的功能选择位。

当C/—T=0时，T1为定时器方式；当C/—T=0时，T1为计数器方式；位5和位4 M1和M0——T1的方式选择位。

由这两位的组合可以定义T1的3种工作方式定时器T1工作方式选择表如右表：位3 GATE ——T0的门控位。

当GATE=0时，只要控制TR0置1，即可启动定时器T0开始工作；当GATE=1时，除需要将TR0置1外，还要使INT0引脚为高电平，才能启动相应的定时器开始工作。

位2 C/T ——T1的功能选择位。

当C/—T=0时，T0为定时器方式；当C/—T=0时，T0为计数器方式；位1和位0 M1和M0—T0的方式选择位。

由这两位的组合可以定义T1的3种工作方式定时器T0工作方式选择表TMOD 不能进行位寻址，只能用字节传送指令设置定时器工作方式，低半节定义定时器0，高半字节定义定时器1。

复位时，TMOD 所有位均为0，定时器处于停止工作状态。

定时/计数器控制寄存器TCON(P135)TCON 的作用是控制定时器的启/停，标志定时器的溢出和中断情况。

定时器控制寄存器TCON 各位格式如下:TCON(88H)当定时器1计满溢出时，由硬件使TF1置1，并且申请中断。

进入中断服务程序后，由硬件自动清0，在查询方式下用软件清0。

TR1(TCON.6)——定时器1运行控制位。

当TR1=1时，启动定时器1工作；当TR1=0时，关闭定时器1。

TF0(TCON.5) )——定时器T0溢出标志其功能及操作情况同TF1。

TR0(TCON.4) ——定时器T0运行控制位。

中断源和中断控制寄存器

1.INT0:外部中断0，中断请求信号由P3.2输入。 2.INT1:外部中断1，中断请求信号由P3.3输入。 3.T0:定时/计数器0溢出中断。 4.T1:定时/计数器1溢出中断。 5.串行中断:包括串行接收中断RI和串行发送中断TI。
外部中断请求信号来自引脚 INT 0 (P3.2)和INT1 (P3.3)
1.中断请求控制寄存器
INT0、INT1、T0、T1中断请求标志放在TCON中串行中断请求标志放在SCON中。 TCON的结构、位名称、位地址和功能如下：
字节地址88H TCON 位名称位地址 D7 TF1 8FH T1
中断标志
D6 — 8EH —
D5 TF0 8DH T0
中断标志
D4 — 8CH —
④将相应中断的入口地址送入PC。
8051五个中断入口地址： INT0：0003H； T0：000BH； INT1：0013H； T1：001BH；串行口：0023H
3.执行中断服务程序中断服务程序应包含以下几部分： ⑴ 保护现场 ⑵ 执行中断服务程序主体，完成相应操作 ⑶ 恢复现场 4.中断返回在中断服务程序最后，必须安排一条中断返回指令RETI，当CPU执行RETI指令后，自动完成下列操作： ① 恢复断点地址。 ② 开放同级中断，以便允许同级中断源请求中断。
0：优先级低 1：优先级高
中断优先级控制原则：
1）低优先级中断请求不能打断高优先级中断请求；高优先级中断请求可以打断低优先级中断请求（中断嵌套）。 2）如果一个中断请求已被响应，则同级的其他中断响应将
被禁止。
3）如果同级的多个中断请求同时出现，则按CPU查询次序确定哪个中断请求被响应。内部查询次序：外部中断0定时中断0外部中断1定时中断1串行中断。
